用户手册 Unity 700H Elite BLACKSTAR
外形寸法（mm）：378 (W) × 77 (H) × 245 (D)
仔细阅读以下信息。保存所有指以供将来参考。
遵循产品上的所有警示和指标志
危险！高部作电压。
请勿打开修设外壳。备设部没有用户可维的部件。所有维均应由合格的维人员执行。内
只用干布清洁。
若将功放器从寒冷的环境中移动到温暖的位置，功放器部可能会发生冷凝。打开仪器前，建议将仪器置于接近室温的环境时。
未经授权改本备设是被 Blackstar 公司明确禁止的
请勿在备设外壳上塞入任何物品到通风口。请勿讲此备设暴露在雨中，液体或潮湿的环境下。
请勿将此产品放置于不平稳的手推车、架子或桌子上。产品可能会掉落，会对产品或人造成严重的损害。
请勿覆盖或阻塞通风口或开口。
请勿将此产品放置于任何热能源头附近，例如暖房装置，暖气的通风调节设置，火炉，或者是其他发热的仪器（包括扩音器）
只能用与你区域供应的电源电压相配的附带的电源线。
需小心用电源线并在电源线有损坏时替换。
请勿断开电源线的接地插头。
若长时间不用此备设应拔去电源线插头。
打开备设前，应按制造商建议的手册上的说明连接扬声器。
按照标准替换被损坏的保险丝：
永不关闭防护电源的接地线。
高音量的喇叭声会造成永久性听力损伤，应避免在扬声器放很大音量的情况下在附近。当药处于高音量的情况下应佩戴听力保护。
蒋按照使用说明书操作仪器时还不能正常运转，请将其退回给合格的维人员。
美国的职业安全与健康管理局已明确地规定了一下可暴露噪音的分贝：
根据职业安全与卫生条例，任何超过以上容许限度的曝光噪音都可能会导致一定程度的听力丧失。
扩音设备的操作者应在佩戴防噪耳塞保护装置为了避免暴露在上述所永久性的听力损伤。为了确保远离潜在的危险暴露在高声压级，我们建议所有要暴露在生产高声压级的设备如此放大器系统，就应在此设备运转时佩戴防噪耳塞。
感谢您购买此Blockstar Unity Elite贝司音箱。
与我们的所有产品一样，该音箱是我们世界一流的设计团队经过无数小时艰苦研发的结果。Blackstor团队总部位于英国北安普敦，他们本身都是经验丰富的音乐家，开发过程的唯一目的是为贝斯手提供产品，这些产品是自我表达的最终工具。
所有Blackstar产品都经过广泛的实验室和路演测试，以确保它们在可靠性，质量以及最重要的音色方面真正做到不妥协。
请仔细阅读本手册，以确保您从新的Blackstar产品中获得最大的收益。
如果您喜欢听到的声音并想了解有关Blackstar系列产品的更多信息，请访问我们的网站www.blackstaramps.com。
感谢！
黑星团队
特征
Unity Elite是无数小时的技术研究和对最具标志性的历史参考音色进行基准测试的结果。Unity由贝司手从头开始设计，对于贝司手来说，Unity既简单又强大。新型Unity Elite的看似简单的控件使您能够快速，轻松地创建音色，并采用紧凑外形的700瓦功率，具有坚固的低音，细腻的动态效果和创新功能。
Blackstar独特的响应控制功能使玩家可以在三个经典功率放大器阶段的声音和感觉之间进行选择，包括压绪，自然过载和动态。凭借三种独特的前置放大器音色，每个音色均具有独特的3频段半参数EQ，无论您是哪种演奏风格，Unity都能产生无限灵活的低音音色和出色的触感。
从经典的电子管放大器的有机响应到透明的清音平台，Unity Elite汇集了终极的低音音色。

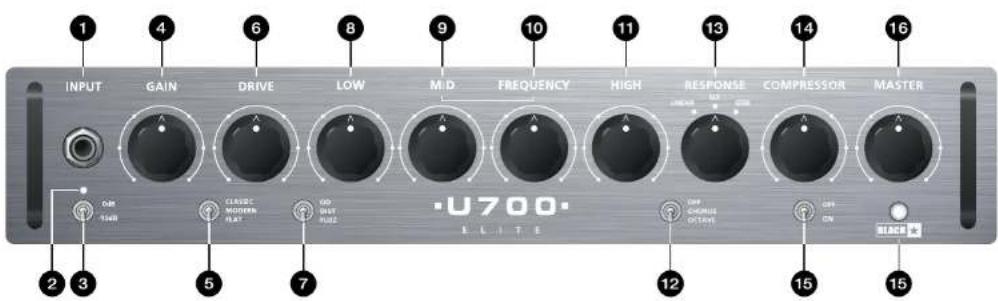

前面板
1. 输入
在这里插入您的贝司吉他。始终使用优质的屏蔽乐器连线。
2. 削波指示器
该LED点亮，表明输入级正过载至削波状态。乐器上的Pad开关（3），增益（4）和音量控制都会影响此信号电平，并影响输入级的削波点。输入级削波（削波指示器点亮）不会对放大器造成任何损坏，根据您的音色偏好，可能需要输入端削波。
3.Pad开关
使用Pad开关根据您的乐器拾音器选择增益范围。作为指导，尝试将0dB设置为无源拾音器，将-10dB设置为有源拾音器。
4. 增益
这控制了到前置放大器级的输入信号的增益。要获得原始的干净音色，请在调高音量的同时努力演奏，直到削波指示器（2）LED点亮，然后将其稍微减小直到LED不再点亮。使用过载（6）时，请使用增益控制来改变失真量。削波输入级不会对放大器造成任何损坏，根据您的音色偏好，可能是理想的。
5. 音色选择
在三种不同的前置放大器声音之间进行选择：
■ 经典 - 带有复古EQ的电子管声音
■ 现代 - 高动态余量和高级均衡器
■ 平直 - 完全平直，干净且透明的工作室风格均衡器
6. 过载
相对于清音信号，为当前选择的过载（7）混合所需的失真量。将过载控件设置到最小位置（完全逆时针）时，过载电路将被旁路。随着过载控制的增加（顺时针方向），增益和混合的量也增加，直到达到最大失真的声音为止。
可以使用随附的FS-13 2路脚踏开关或可选的FS-12 5路脚踏开关来打开和关闭当前选择的过载。请参阅第17页的“脚踏控制器”部分。
7. 过载选择
在三种不同的过载类型之间进行选择：
■ 过载 - 平滑，开放，谐波丰富的过载
■ 失真 - 平衡的踏板类失真
■ 法兹 - 贴面感的法兹效果
除了打开和关闭当前过载外，可选的FS-12 5路脚踏控制器还允许您更改当前选择的过载类型。有关更多详细信息，请参见下面的“脚踏控制器”部分。
8-11. 均衡器
您的Unity Elite放大器具有高级的半参数均衡器，该均衡器可改变多个基础参数，以最匹配所选音色（5）的风格。当与独特的响应（13）控件结合使用时，可以提供最大的灵活性，以实现头脑中的声音。
| 音色低频 | 中频电平 | 中频频率 | 高频 | |
| 经典±12dB Φ | 40Hz+10dB/-20dB 220Hz-3KHz+15dB/-20dB | 50Hz-3KHz | ±15dB Φ6KHz | |
| 现代±15dB Φ | 40Hz-15dB/-20dB,with advanced Θmorphing notch Φmin. | |||
| 平直±16dB Φ | 40Hz±12dB | 180Hz-1KHz | ±16dB Φ5KHz |
12.效果选择
从简单但功能强大的效果部分中选择所需的效果：关闭，合唱或八度。合唱和八度音效级别使用后面板上的专用控件进行调整。
可以使用附带的FS-13 2路脚踏开关打开和关闭当前选择的效果。只需将效果选择开关设置为您选择的效果，然后使用脚踏开关将其打开和关闭即可。
可选的FS-12脚踏控制器允许同时使用合唱和八度音效。
有关更多详细信息，请参见第15页的“脚踏控制器”部分。
13.响应
您的Unity Elite放大器具有Blackstar独特的响应控制功能，可让您定制功率级的感觉和动态，以最适合您的演奏风格和所需音色。三个受人推崇的功率放大器级的压缩和音色可以与类似的前置放大器声音配对以创建经典音色，或者混合搭配以创建您独有的声音。
在三种功率放大器响应之间进行选择：
■ 线性-强大而清晰-让您演奏的充满语气
■ L6 - 6L6电子管的压缩和冲击力
■ 6550 - 大功率6550的动态特性和余量
14.压缩电平
通过同时调整阈值，起音，释放和特性增益来控制总体压缩量。较低的控件设置会导致较慢的起音和释放时间以及较高的阈值。增加控制将降低压缩阈值并增加特性增益，并相应地加快起音和释放时间。
15.压缩选择
打开和关闭压缩。当与随附的FS-13 2路脚踏开关配合使用时，可选的FS-12 5路脚踏控制器可用于打开和关闭压缩机。有关更多详细信息，请参见第15页的“脚踏控制器”部分。
16. 主音量
这可以控制放大器的整体输出音量。顺时针旋转将增加音量。将主音量设置为零可进行静音练习或通过后面板上的线路输出连接之一进行录音。
后面板上的Cabinet Link XLR输出的电平也由主音量控制。
17.电源指示灯
放大器打开时，电源指示灯将点亮。
这是一个多功能LED，还可以通过闪烁来指示放大器内的故障状态。您的Unity Elite放大器配备了多种保护功能，旨在防止超出正常操作范围时造成损坏。如果放大器检测到温度太高，它将进入保护模式，并且声音输出将被静音；此保护模式将通过电源指示灯闪烁来指示。放大器充分冷却后，声音将自动静音，并且电源指示灯将恢复为常亮状态。
如果电源指示灯不断闪烁，则可能存在其他故障。在这种情况下，请直接与您的购买点，当地分销商或Blackstar联系以获取维修说明。

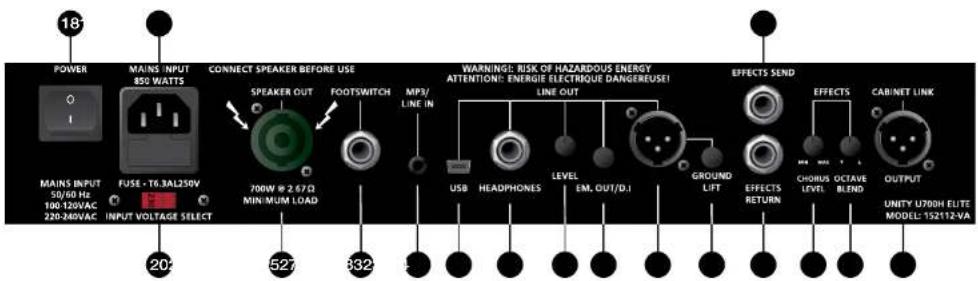

后面板
18.电源开关
此开关用于打开和关闭放大器。
19.电源输入
随附的可拆卸电源线连接到此处。在接通主电源之前，请始终确保电源开关（18）处于OFF位置，并且电压选择开关（20）显示出适合您所在地区的正确电压。电缆只能连接到与后面板上所述的电压，功率和频率要求兼容的电源插座。切勿断开电源线的接地针。如有疑问，请咨询合格的技术人员。
20.电压选择开关
连接到电源插座之前，请设置正确的电源输入电压以匹配您当前的地区。松开透明塑料开关盖的挂钩侧的螺丝，以使其旋转并在必要时检修开关－请勿完全卸下塑料开关盖的检修螺钉。
警告: 切勿在打开放大器时更改电压选择。如果不能确保选择正确的电压，将会损坏放大器并造成严重伤害。
21.扬声器输出
在此处将放大器连接到无源扬声器音箱。该speakON组合插孔可用于speakON或1/4"扬声器电缆。此放大器的最小总额定阻抗为2.67欧姆：对于更高的阻抗，最大输出功率会降低。
警告：始终确保总连接阻抗为2.67欧姆或更大。否则可能会损坏放大器。
| 箱体连接 总阻抗 适当? | |
| 1 x 16 Ohm Cabinet 16 Ohms | √ |
| 2 x 16 Ohm Cabinets 8 Ohms | √ |
| 3 x 16 Ohm Cabinets 5.33 Ohms | √ |
| 1 x 8 Ohm Cabinet 8 Ohms | √ |
| 2 x 8 Ohm Cabinets 4 Ohms | √ |
| 3 x 8 Ohm Cabinets 2.67 Ohms | √ |
| 1 x 4 Ohm Cabinet 4 Ohms | √ |
| 2 x 4 Ohm Cabinets 2 Ohms | ✗ |
| 3 x 4 Ohm Cabinets 1.33 Ohms | ✗ |
使用高效的D类功率放大器技术，Unity Elite放大器的最大输出功率将根据所连接扬声器箱体的总阻抗而变化。
| 总阻抗大致输出功率 | |
| 2.67 Ohms 700 Watts | |
| 4 Ohms 500 Watts | |
| 8 Ohms 250 Watts |
22. 脚踏开关
使用标准单声道1/4英寸乐器或扬声器电缆在此处连接随附的FS-13 2路脚踏开关或可选的FS-12 5路脚踏控制器。有关兼容脚踏控制器的操作和功能的更多详细信息，请参见第15页的“脚踏控制器”部分。
23. MP3 / 线路输入
使用3.5mm（1/8”）AUX电缆（另售），通过Unity Elite放大器从任何具有3.5mm输出的设备（例如手机、MP3播放器、平板电脑、笔记本电脑等）播放音频。您的播放设备与低音吉他的播放设备匹配，以使您能够一起演奏。外部扬声器的音量由主音量旋钮（16）控制。MP3/ Line In信号也混入¼”耳机输出（25），但未混合至XLR线路输出。
24.线路输出 (USB)
此Mini-B型USB插座用于通过合适的电缆（未提供）连接到计算机。它能够同时进行多个输入和输出。标准音频驱动程序用于将放大器连接到PC、Mac或其他适用的录音设备。不需要特定的驱动程序。有关低延迟USB录制的指南，请访问：www.blackstaramps.com/usbrecording
注：请始终通过计算机背面的主USB端口连接放大器。
放大器将在录音软件中显示为音频捕获设备。通过USB从放大器直接输出到计算机的音频通过四个独立的同时通道传输：
通道1: 立体声模拟, 左声道 - 经过完全处理的低音, 带有扬声器音箱模拟。这将包括内部立体声合唱的左声道。
通道2: 立体声模拟, 右声道 - 经过完全处理的低音, 带有扬声器音箱模拟。这将包括内部立体声合唱的右声道。
通道3: 前置放大器输出 - Voices和EQ阶段的前置放大器声音，无任何扬声器箱仿真。非常适合与自己的效果和录音软件/DAW中的内置模拟插件一起使用。
通道4: 未经处理的干D.I.信号 - 这是放大器接收到的来自贝司吉他的直接信号。记录此信号，以备将来在重采样期间使用（请参阅下面的“重采样”部分）。
这些音频流可以在您选择的录制软件/DAW中同时录制。
提示：要录制真正立体声合唱影响的声音，请在混音中将立体声仿真的左声道100%左移，然后将右声道100%右移。
您的Unity Pro低音放大器还可以从您的计算机接收音频输入：
通道1: 左声道的线路输入 - 用于通过扬声器和线路输出进行音频监听或背景音乐播放。
通道2: 右声道的线路输入 - 用于通过扬声器和线路输出进行音频监听或背景音乐播放。
通道3: 重采样输入 - 在重采样模式下，将预先录制的未处理低音信号发送到放大器进行重采样（请参阅下面的“重采样”部分）。
通道4: 未使用。
重采样
激活后，Reamping模式可以使您的Unity Elite放大器接受预先录制的干D.I。通过USB发出信号，然后在输入阶段发出信号。然后可以根据需要调整前置放大器和效果设置，并可以使用连接的PC或Mac上的录音软件重新捕获返回信号。重采样是一个非常有用的录音工具，在捕获录音的部分之后可以选择所需的音调，使您可以尝试不同的声音和效果，而不必担心需要重复完美的录音。
当存在USB连接并且乐器输入插座（1）中没有连接时，自动重采样模式将自动激活。如果将电缆连接到放大器的乐器输入，则自动退出重采样模式。
重采样示例
在您选择的录音软件中的会话中设置两个乐器轨道。将其中一条轨道分配给USB输入1+2（来自放大器的立体声模拟线路输出），将另一条轨道分配给USB输入4（来自放大器的未经处理的干D.I）。
建议始终录制USB输入4以及来自其他USB输入的任何经过充分处理的音频，以防万一您想要在录制后调整录制的音色。为此，只需从放大器的输入端拔下乐器电缆，然后播放预先录制的未处理D.I。信号从录音软件传输到USB输出3（放大器的Recamping输入）。然后将通过放大器的扬声器和线路输出听到此音轨的播放，并且可以使用放大器顶部和背面的控件正常调整音调。找到所需的音色后，只需重新开始播放未处理的D.I。通过您的录音软件发出信号，并同时记录从USB输入1+2从放大器返回的立体声模拟音频。
25.耳机
立体声/4"输出，用于连接耳机以进行监听或静音练习。输出信号由Line Out Level 旋钮（26）和Em。Out/DI开关（27）的位置定义。当选择为“模拟输出”时合唱效果为此立体声，将“主音量”旋钮（16）设置为零以进行静音练习。
26.线路输出电平
该控件可以降低或增强发送到所有线路输出的信号电平。此旋钮影响USB音频(24)，耳机（25）和XLR（28）线路输出，但不影响外部扬声器的音量。
27. 模拟输出/D.I。
此开关影响哪个音频信号发送到耳机（25）和XLR（28）线路输出：
■ 模拟输出（开关为OUT位置）－增益，过载，EQ和效果的完整前置信号将发送到线路输出。模拟低音扬声器音箱的音色特性，并为直接录制提供自然的音色。
(开关为IN位置) - 由放大器接收的贝司吉他的直接信号，在输入增益旋钮 (4) 和打Pad开关 (3) 之后获取。
28. XLR线路输出
这是一个平衡输出，用于连接到PA，调音台或用于记录和监听的接口。使用高质量的屏蔽线材，平衡的XLR连接可提供高质量的信号，且无噪音。输出信号由Line Out Level旋钮（26）和Em/D.I.开关（27）的位置定义。
注意：向XLR线路输出施加幻像电源不会损坏Unity Elite放大器，并且不会影响放大器的工作。
29.接地断开
该开关可用于断开XLR输出的电路与机箱的接地连接，这有助于在连接到外部设备时遇到嗡嗡声或噪音。如果您在将XLR输出（28）连接到外部设备时确实感到嗡嗡声，请按下按钮以抬起电路上的接地键，以在线路中接地断开。
30.效果环路发送
在此连接到外部效果器的（单声道）输入。这也可以用作直接记录的前置放大器输出。
31.效果环路返回
在此处连接外部效果器的（单声道）输出。
32. 合唱电平
当使用效果选择开关（12）选择合唱时，此控件可调节与原始信号混合的固定速率合唱效果的量。范围从非常微妙的“闪光”（通常用于在现场或录制的混音中提升低音）到完全生效的“膨胀”以获得更大气质感的声音。
33.八度混音
当在效果选择开关（12）上选择八度时，此控件可调节八度向下和八度向上效果的混合。将此旋钮设置为最小值时，仅向下的八度音将与原始信号混合。设置为最大值，只有向上的八度音将与原始信号混合。当此控件移向中央位置时，可以将八度向下和八度向上的比例混合与原始信号混合。
34.箱体链接
通过使用XLR线材将Blackstar Unity Pro Bass U250ACT有源箱体（另售）连接到Cabinet Link输出来扩展设置。多个U250ACT有源箱体可以链接在一起，以创建具有几乎无限功率的模块化设置，其中每个U250ACT通过定制设计的15英寸Eminence扬声器最多可增加250W的额外功率。
Cabinet Link的输出电平由主音量（16）进行控制，并在连接了合唱效果的情况下连接到Blackstar U250ACT时，会创建一个真实的立体声设置。
脚踏控制器
FS-13 2路脚踏开关（随附）
使用任何标准单声道吉他电缆或扬声器线材（随附）将此脚踏控制器连接到放大器背面的脚踏开关插座（22）。
按下FS-13上的“A”按钮将打开/关闭当前过载选择。按下按钮“B”将打开/关闭当前的效果选择。
FS-12 5路脚踏控制器（不提供）
使用任何标准的单声道吉他线材或扬声器线材，将此脚踏控制器连接到放大器背面的脚踏开关插座（22）。
按下FS-12上的“A”按钮将在三种音色中滚动。按钮“A”上方的LED将指示当前选择的音色，其中绿色=CLASSIC，橙色=MODERN，红色=FLAT。
按钮“B”将打开/关闭您选择的过载。您可以通过同时按下按钮“A”和“B”（滚动“向下”）或同时按下按钮和“B”和“C”（滚动“向上”）来选择当前处于活动状态的过载。按钮“B”上方的LED将指示当前选择的过载，其中绿色=OD，橙色=DIST，红色=FUZZ。当前选择的过载也显示在FS-12中央的显示屏上。当顶部面板上的过载旋钮（5）处于零位置时，过载混合将关闭，并且FS-12显示屏将变为空白。
按下按钮“C”将打开/关闭合唱效果，按下按钮“D”将打开/关闭八度效果。使用可选的FS-12踏板控制器，可以同时使用合唱和八度音效。
按下“E”按钮将启用半音调音器。这还将使Unity Pro低音放大器的所有声音输出静音。
按下任何按钮都将在FS-12中央显示屏上伴随相应动作的滚动消息。
FS-12 + FS-13 7路切换
如上所述，将FS-12五路脚踏控制器连接到Unity Elite放大器，然后使用任何标准单声道乐器或扬声器线材将随附的FS-13二路频脚踏开关连接到FS-12的“EXT”插座。
在此配置中，FS-13上的按钮“A”将打开/关闭Compressor，按钮“B”将打开/关闭效果循环。当使用此7路切换配置时，FS-12显示屏右侧的两个标记将显示每个FS-13开关功能的开/关状态，如下所示。
技术指标
Unity U700H Elite
尺寸（毫米）:378（宽）×77（高）×245（深）
脚踏开关: 包括FS-13，可选的FS-12用于附加功能
