用户手册 ID:Core V3 Stereo 40 BLACKSTAR

寸法（mm）：340（W）×265（H）×185（D）

ID:CORE STEREO 20 V3

仔细阅读以下信息。保存所有指以供将来参考。

遵循产品上的所有警示和指标志

危险！高部作电压。

请勿打开修设外壳。备设部没有用户可维的部件，所有维均应由合格的维人员执行。内

只用干布清洁。

若将功放器从寒冷的环境中移动到温暖的位置，功放器部可能会发生冷凝。打开仪器前，建议将仪器置于接近室温的环境下。

未经授权改本备设是被 Blackstar 公司明确禁止的

请勿在备设外壳上窜入任何物品到通风口。请勿讲此备设暴露在雨中，液体或潮湿的环境下。

请勿将此产品放置于不平稳的手推车、架子或桌子上。产品可能会掉落，会对产品或人造成严重的损害。

请勿覆盖或阻塞通风口或开口。

请勿将此产品放置于任何热能源头附近，例如暖房装置，暖气的通风调节设置，火炉，或者是其他发热的仪器（包括扩音器）

只能用与你区域供应的电源电压相配的附带的电源线。

需小心用电源线并在电源线有损坏时替换。

请勿断开电源线的接地插头。

若长时间不用此备设应拔去电源线插头。

打开备设前，应按制造商建议的手册上的说明连接扬声器。

按照标准替换被损坏的保险丝。

永不关闭防护电源的接地线。

高音量的喇叭声会造成永久性听力损伤，应避免在扬声器放很大音量的情况下在附近。当持处于高音量的情况下应佩戴听力保护。

藉按照使用说明书操作仪器时还不能正常运转，请将其退回给合格的维人员。

美国的职业安全与健康管理局已明确地规定了一下可暴露噪音的分贝：

根据职业安全与卫生条例，任何超过以上容许限度的曝光噪音都可能会导致一定程度的听力丧失。

扩音设备的操作者应在佩戴防噪耳塞保护装置为了避免暴露在上述所永久性的听力损伤。为了确保远离潜在的危险暴露在高声压级，我们建议所有要暴露在生产高声压级的设备如此放大器系统，就应在此设备运转时佩戴防噪耳塞。

感谢您购买此Blackstar ID: CORE V3放大器。与我们的所有产品一样，该放大器是我们世界一流的设计团队经过无数小时艰苦研发的结果。Blackstar团队总部位于英国北安普敦，他们本身都是经验丰富的音乐家，开发过程的唯一目的是为吉他手提供产品，这些产品是自我表达的最终工具。

所有Blackstar产品都经过广泛的实验室和路演测试，以确保它们在可靠性、质量以及最重要的TONE方面真正做到不妥协。

ID: CORE V3代表了一项真正的突破性成就，它结合了独特的创新，直观的传统控制集以及可编程性的多功能性。ID: Core是世界上最畅销的数字放大器之一，为紧凑，功能强大，通用的放大器树立了标准。

请仔细阅读本手册，以确保您从Blockstor新产品中获得最大收益。

如果您喜欢听到的声音并想了解有关Blackstar系列产品的更多信息，请访问我们的网站www.blackstaramps.com。

感谢！

黑星团队

特征

自2007年以来，Blackstar一直引领着吉他放大技术的创新。ID：CORE V3代表了技术研发的高峰。这些放大器具有像传统放大器一样的直观控制集，但具有可编程性。独特的控件使您（吉他手）可以自定义设计自己的声音。

音色控制具有六种不同的设置-清音温暖，清音明亮，Crunch，超级Crunch，OD1，OD2。与Blackstar的专利SF控件一起使用时，您可以获得想要的确切音色。

效果部分可同时提供录音室质量的超宽立体声调制，延迟和混响效果，您可以将它们与音色一起存储。

使用我们的Architect软件，深度编辑和存储预设很简单。预设可以通过在线社区共享，上传和下载。通过连接USB电缆，您可以同时将直接和处理后的音频发送到计算机以进行记录。

Blackstar的ARCHITECT软件还包括Cab Rig Lite，这是我们的下一代高级扬声器模拟器，可以令人难以置信的细节再现吉他扬声器箱体的声音和感觉。

LINE IN / STREAMING输入可让您将ID: CORE V3连接至音乐设备或鼓机以进行演奏。您也可以使用合适的TRRS 3.5mm线缆，通过兼容的移动设备轻松进行输入/输出实时流式传输。

通过使用独特的音色控制和获得专利的ISF，ID：CORE V3放大器可提供无与伦比的灵活性和易用性，使您可以设计自己的声音，并在家中，工作室，在线或排练时进行传递。

恢复出厂设置

可以随时将默认的工厂音色预设和设置恢复到您的放大器。只需同时按住MOD，DLY和REV开关，同时打开放大器即可。

音色LED将倒计时以指示即将恢复出厂设置。如果在关闭音色LED之前释放了MOD，DLY和REV开关中的任何一个，则操作将被取消，并且放大器将保持不受影响。

最后，关闭放大器电源以完成该过程。接通电源后，您的放大器将恢复为出厂默认设置。

重要的提示：

此过程将覆盖所有用户保存的音色和设置。

前面板

1. 输入

在这里插入吉他。始终使用高质量的屏蔽吉他连线。

2. 音色

音色控制可更改前置放大器的声音，范围从超清音到极度过载音色。

·清音温暖 - 带有板混响的经典清音，富有动态
·清音明亮“使用弹簧混响的精品清音”，加大输入时会产生过载音色
- Crunch - 具有中等增益过载的经典Crunch声音
- 超级Crunch - 一种现代过载增益，比Crunch更多冲击力
- OD1 - 热推的主音量过载，非常适合那些平滑的独奏
- OD 2 - 紧凑的金属节奏音色，带有中等增益的过载音色

存储音色时，将保存此设置。

3. 增益

增益控制调节过载或失真的量。较低的设置（逆时针旋转）将在过载的边缘发出清音的声音。随着“Gain”控制钮顺时针旋转，声音将变得更加过载，在优美的crunch音调之间移动，直到达到最大失真的音色为止。存储音色时，将保存此设置。

4.音量

这将控制前置放大器的音量。高音量将引入电子管功率放大器失真和压缩的效果。这是全局设置，在存储音色时不会保存。

5.ISF

获得专利的ISF（无限音色塑形）控件可让您选择所需的确切音色签名。逆时针方向完全具有美国特色，底频紧实，中频更具侵略性，顺时针方向具有英国特色，更具“木质感”，但不那么激进。这引发非常熟悉的音乐反应。存储音色时，将保存此设置。

USA

6. MOD (调制)

按此开关可以打开，关闭立体声调制效果，或聚焦效果进行编辑。存储音色时，将保存此设置。

7. DLY (延迟)

按此开关可打开，关闭立体声延迟效果，或将效果聚焦以进行编辑。存储音色时将保存此设置

8. REV (混响)

按下此开关可打开，关闭立体声混响效果或将其聚焦以进行编辑。存储音色时，将保存此设置。

对于所有三个效果开关/按钮，LED会显示效果处于什么状态：

LED	效果状态	描述
LED不亮	效果关闭	效果未被激活
LED红色	效果打开也不"聚集"进行编辑	效果处于激活状态,但不受前面板效果控件的影
LED绿色	效果打开且"聚集"进行编辑	效果激活且受前面板效果控件的影响

注意：任何时候都可能只“聚焦”一种效果。

9.效果类型

这将改变效果类型并编辑当前“聚焦”效果的参数（调制，延迟或混响）。

每个片段代表一个不同的效果（每种效果有四个类型）。LED指示灯显示当前激活的效果类型。穿越“段”的距离会修改效果参数。下表的效果表显示了可修改的参数。

存储音色时，将保存此设置。

10. 效果电平

这修改了效果参数。对于调制和延迟效果，在按住“Top”按钮（11）的同时转动“电平”控件可修改效果的速率/时间。

下表的效果表显示了可修改的参数。

存储音色时，将保存此设置。

1. Tap

点击开关用于设置当前“聚焦”效果的速率/时间。每次按下点击按钮之间的时间定义了速率设置。

设置后，Top LED将以当前“聚焦”效果的设置速率及时闪烁。

下表列出了可修改的参数：

效果表

调制效果
相位		混合比	深灰	浊度
合语/横距	变形	混合比	短宽
溶液	灵敏度	深度	-
颜色	透析抑制深度	液态抑制深度	还原
延时
特性	灵敏	延的电平	时值
误差	灵敏	延的电平	时值
符号	反馈	延的电平	时值
Multi	反馈	延的电平	时值
混响
房间	尺寸	混响电平	-
大厅	尺寸	混响电平	-
弹簧	尺寸	混响电平	-
板式	尺寸	混响电平	-

12.电源开关

该开关用于打开和关闭放大器。白点标记ON位置。

1. USB

在此处插入USB电缆将放大器连接到Windows PC或Mac。Blackstar的Architect软件提供了许多功能，包括Cab Rig Lite，可以从以下网站下载：https://www.blackstoramps.com/uk

有关更多信息，请参见第15页的USB音频部分。

注意：放大器将作为录制软件中的音频捕获设备出现在个人计算机上。

14. 手动模式

按此开关可在预置音色和手动模式之间切换。当放大器处于手动模式时，声音将反映旋钮的当前物理位置。这适用于音色，增益，音量和ISF旋钮。切换到手动模式时激活的所有效果都将关闭。

在手动模式下，Blockstar Architect软件仍然可以修改任何控件，但这意味着声音不会代表前面板上旋钮的位置。

预置音色模式

手动LED（14）熄灭表示预置音色模式。有关更多信息，请参见第14页上的“可编程性”部分。

调音器模式

按住混响（8）开关一秒钟将使用调音器。调出指示灯LED（18）将连续闪烁以指示放大器处于调音器模式。在调音器模式下，放大器的输出将被静音。

音色LED将指示最接近正在演奏音的音符。

清音温度 砂逐 1(E)

洁音明元 2(A)

Church 美政 2(1)

超级Crunch 等弦4(3)

(1) 玻璃 (3)

15.脚踏控制器（仅适用于ID：CORE V3 STEREO 20，40）

连接Blackstar FS-11或FS-18踏板控制器（未提供）以下列方式之一控制ID：CORE V3:

FS-11/FS-10 脚踏开关 1 脚踏开关 2

默认模式在2个预置白色之间切换,可通过Avaldor选择

切换所有已保存的预置白色效果的1/天

选择样式 预置白色下翻 预置蓝色上翻

16. 线路输入/流媒

使用立体声3.5毫米AUX电缆（未提供）通过ID：Core播放手机，MP3播放器，平板电脑或笔记本电脑中的音频。调整播放器的音量，使其与吉他的音量匹配，以使您能够一起演奏。

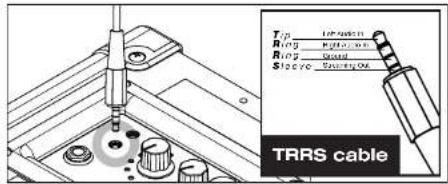

使用3.5mm TRRS插孔电缆将ID：Core V3设置为可在移动设备上播放，直播，练习和录制的界面。与标准音频3.5mm TRS插孔电缆仅允许从设备发送音频（例如，到耳机）不同，带有ID：Core V3的TRRS插孔电缆允许同时发送和接收音频。这使您可以从设备播放音频，并从ID：Core V3将音频发送到设备。此功能允许您通过一根电缆即可使用GarageBand和Instagram等应用程序。

Tip Ring Ring Slovec TRRS cable

要将ID：CORE V3放大器用作实时流接口，请执行以下操作：

1. 将3.5毫米TRRS电缆连接到ID：Core V3的Line In / Streaming插座（请参见上图）。
2. 将TRRS电缆的另一端连接到兼容设备的3.5mm输入端。

注意：Apple iPhone / Tablet用户：要连接到您的移动设备，请使用Lightning转3.5mm适配器（建议使用Apple制造的官方电缆/适配器以确保兼容性）。

1. 在手机上打开录音应用程序或摄像头应用程序。

2. 按记录测试您的音量是否清晰。使用放大器上的通道“增益”控件来设置发送到手机的电平。

3. 测试并调整您的ID: Core V3的声道控制和效果，以获取最佳声音。
4. 直接从您的ID：Core V3录制高质量的视频，音频备忘录和实时流（直接指向Instagram Live, Facebook, YouTube, Twitch等）。

17. 箱体模拟和电话

Cab Rig Lite是我们的下一代DSP扬声器音箱模拟器，可以以令人难以置信的细节重现麦克风拾取的吉他箱体的声音和感觉。Cab Rig Lite的高级算法为连接耳机，录音设备，直播，PA系统或调音台提供了自然的音色。

要充分利用超宽立体声效果，请使用“立体声3.5毫米插孔至两个单声道插孔”分配器导线馈入录音设备或混音器的两个通道。始终使用高质量的屏蔽线。

旋转音量旋钮将控制音量。

注意：将电缆连接到Cob Sim & Phones插孔时，放大器扬声器将静音。

18.召回指示器

调用指示器显示放大器内的参数的当前值与相应的物理前面板控件之间是否存在不匹配。例如，当您更改为其他音色时，前面板上的控件可能并不总是反映您所听到的设置。

为了防止您要调整的控件中出现意外的电平跳跃，前面板的旋钮在达到当前参数值之前不会对声音产生任何影响。一旦到达，调出指示灯会闪烁两次，并且旋钮“控制”该值，并且可以增大或减小该值。

每当物理旋钮“通过”您正在听到的当前有效值时，召回指示灯将闪烁。

增益，音量和ISF的召回处于活动状态。

当调音器处于活动状态时，调用指示灯将连续闪烁。

后面板

1. 直流输入

此处连接了随附的可拆卸直流电源。连接电源之前，请始终确保电源开关（12）处于关闭位置。导线只能连接到电源上标明的电压，功率和频率要求的电源插座。如有疑问，请咨询合格的技术人员。

另外，您的ID：Core V3也可以由Blackstor的PB-1 PowerBank（未提供）供电。PB-1根据使用情况为ID：Core V3提供长达8小时的便携式电源。

BLACK

BLACK ★

9594 9

可编程性

存放预置音色

您的ID：CORE V3放大器存储6个音色（每个音色设置1个音色）。

要将当前声音存储为预置音色，请按住“手动”开关2秒钟。当前选择的音色LED将闪烁以指示音色已存储。

存储预置音色将覆盖该位置上的所有以前的预置音色。

预置音色也可以通过Blackstar的Architect软件进行存储。

注意：ID：CORE V3上的每个音色必须使用分配给该音色的音色设置，即Clean Warm音色使用Clean Warm音色。

召回预置音色

在音色模式下，转动音色控件以选择所需的音色预置。

也可以通过Blackstar Architect软件或连接的脚踏控制器（仅用于ID：CORE V3 STEREO 20、40）调用预置音色。

注意：要调出预置音色，“手动”LED必须熄灭以指示预置音色模式。在手动LED点亮（在手动模式下）时打开音色控制将仅选择指示的音色。

USB音频

标准音频驱动程序用于将放大器连接到PC或Mac。不需要特定的驱动程序。有关低延迟USB记录的指南，请访问：www.blackstaramps.com/usbrecording

注：请始终通过计算机背面的主USB端口连接放大器。

放大器将在录音软件中显示为音频捕获设备。按住Top开关（II）并同时旋转前面板上的增益控制（3），就可以独立于放大器的扬声器音量来控制ID：CORE V3放大器的USB音频信号输出电平（请参阅第16页的“高级功能”部分）。这样一来，您便可以在降低输出信号的水平，更舒适的情况下，甚至在您愿意的情况下，静默地监视输出，从而获得强大的记录信号电平；只需使用前面板上的“音量”控件将放大器扬声器的音量调到等即可。

通过USB从放大器直接输出到计算机的音频通过四个独立的同时通道传输：

通道1：模拟立体声扬声器，左声道－完全处理的吉他声音，带有Cob Rig Lite扬声器箱体模拟。包含超宽立体声效果的左声道。

通道2：模拟立体声扬声器，右声道-完全处理的吉他声音，带有Cab Rig Lite扬声器箱体模拟。包含超宽立体声效果的右声道。

通道3：前置放大器输出－音效和EQ阶段的前置放大器声音，在效果之前获取，并且没有任何扬声器模拟。非常适合与您自己的效果器和录音软件/DAW中的箱体仿真插件一起使用。

通道4：未处理的吉他信号－从吉他发出的信号。记录此信号，以备将来在Reamping使用（请参阅下面的“Reamping”部分）。

这些音频流可以在您选择的录制软件/DAW中同时录制。

提示：要录制真正的超宽立体声效果声音（在任何立体声扬声器上播放录制的音轨时会如实再现），将模拟的立体声左声道调节为左100%，将右声道调节为右100%。

您的ID：CORE V3放大器还可以从您的计算机接收音频输入：

通道1：左声道的线路输入 - 用于音频监听或MP3 /背景音乐播放。通过左内置扬声器播放。

通道2：右声道的线路输入-用于音频监听或MP3/背景音乐播放。通过右内置扬声器播放。

通道3：Reamping输入 - 在Reamping模式下，将预先录制的未处理吉他信号发送到放大器进行Reamping。

通道4：未使用。

Reamping

可以通过Blackstar Architect软件将放大器切换到Reamping模式。这是不可存储的设置，将在拔下USB电缆或关闭放大器电源时将其关闭。

激活后，Reamping模式允许放大器通过USB接收预先录制的千吉他信号，并返回经过完全处理的音频信号。然后可以使用连接的PC或Mac上的录制软件捕获此返回信号。

高级功能

您的ID：CORE V3放大器具有进一步的高级功能，面向希望从放大器中获得最大收益的更深入的用户。这些功能在放大器的前面板上没有独立的控件，而是通过将Top开关（11）作为“Shift键”并使用其他控件来访问这些功能来访问。

独立音乐播放音量 - Top+音量

在大多数情况下，可以直接从播放设备有效控制通过MP3 / 线路输入播放的音乐的音量。为了更安静的环境和一般的方便，您还可以通过简单地按住Top开关（11）并同时旋转前面板上的音量控制（4）来进一步降低ID：CORE V3放大器的音乐播放音量。

USB录音电平 - Tap+增益

如USB音频部分所述（请参阅第15页），按住分接开关（Ⅱ）并同时旋转前面板上的增益控制（3），就可以独立于放大器的扬声器音量来控制ID：CORE V3放大器的USB音频信号的输出电平。

效果速度/时间-Tap+效果电平

如效果电平部分所述（请参阅第10页），可以通过按住前面板的效果电平控件（10）的同时按住Top开关（11）来控制调制和延迟效果的速度/时间。这对于设置特定效果速度而不是使用Top开关非常有用。

固件升级

固件更新通过Blackstar Architect软件启动。只要有可用的更新，就会发布新版本的Blackstar Architect软件。

重要说明：更新固件时，始终将放大器连接到主USB端口（通常在PC或Mac背面的USB端口）。切勿使用前置USB端口，USB集线器或USB延长电缆。这样做可能会导致更新失败，从而可能导致放大器无响应。

当放大器（通过USB）连接到包含较新固件的Blackstar Architect软件版本时，将显示一条消息，提示您安装最新文件。在更新时，放大器控件将无响应。前面板音色LED会循环闪烁，以指示更新过程中的数据活动。

固件更新期间，请勿关闭放大器电源。如果在更新期间关闭了放大器，则在重新接通电源后控件可能无响应，并且放大器将不会发出声音。音色LED指示灯将循环闪烁，表示放大器不包含有效的固件。

如果您在固件更新过程中遇到问题，可以强制放大器在更新模式下开机。同时按住手动（14）和MOD（6）开关，同时打开放大器以进入此模式。音色LED将循环显示更新模式。将放大器连接到Blackstar Architect软件以开始固件更新。

必须将放大器连接到Blackstar Architect软件才能重新安装有效的固件。如果Blackstar Architect软件检测到放大器处于此状态，则更新过程将自动开始。

技术指标

ID: CORE STEREO 10 V3

功率：2×5瓦（立体声10瓦）

重量 (kg) : 3.7

尺寸（毫米）：340（宽）×265（高）×185（深）

ID: CORE STEREO 20 V3

功率：2×10瓦（立体声20瓦）

重量 (kg) : 5.2

尺寸（毫米）：375（宽）×292（高）×185（深）

脚踏控制器（未提供）：FS-11或FS-18脚踏控制器

ID: CORE STEREO 40 V3

功率：2×20（立体声40瓦）

重量 (kg) : 6.2

尺寸（毫米）：434（宽）×336（高）×185（深）

脚踏控制器（未提供）：FS-11或FS-18脚踏控制器
