1 安全性

1.1 重要安全说明

警告：为了降低火灾和电击风险，应避免设备被雨水打湿或受潮 AVIS: RISQUE DE CHOC ELECTRIQUE, NE PAS OUVRIR. 警告：电源插座或AC插头用作断路装置。断路装置应保持操作简便性。 警告：只能连接到带保护接地的电源插座。 警告：为降低电击风险，请勿拆下外盖（或后盖），因为设备内部没有用户可维修的部件。维修服务请咨询有关合格人员。		内含带箭头闪电符号的等边三角形用于提醒用户：产品箱体内部存在未绝缘的“危险电压”，其能量级别足以对人造成电击伤害。
	!	内含感叹号的等边三角形用于提醒用户：产品随附的文档资料中介绍了重要的操作和维护（保养）说明，请仔细阅读。
	*	内含星号的等边三角形用于告知用户有关设备的必要安装或拆卸说明或系统相关的硬件使用。

1. 仔细阅读这些说明。
2. 保管好这些说明。
3. 留意所有警告。
   4.遵循所有说明。
4. 请勿在靠近水源的地方使用本设备。
   6.只能使用干软布清洁。
5. 请勿阻塞任何通风孔。遵照制造商的说明进行安装
6. 请勿在靠近热源的地方安装，例如，散热器、贮热器、火炉或其他生热装置（包括功率放大器）。
7. 请勿破坏极性插头或接地型插头的安全功效。极性插头配有两个接线片，其中一片比另一片宽。接地型插头配有两个接线片以及一个接地插脚。宽接线片或接地插脚均用于保护您的人身安全。如果提供的插头无法插入插座，请联系电工更换老式插座。
8. 请勿踩踏或挤压电源线，特别注意保护插头、移动插座以及设备接出点位置。
9. 仅用制造商指定的附件/配件。
10. 仅使用制造商指定的或者设备附带的推车、托台、三角架、支架或桌台。使用推车时，请小心移动装有设备的推车，避免翻倒而造成人身伤害。
11. 在雷雨期间或长期不用时，请拔下本设备电源插头。
    14.所有维修事项均应交给合格的维修人员处理。设备发生下列任何一种损坏情况时，均需进行维修：电源线或插头损坏、液体溅入或有异物落入设备、设备被雨打湿或受潮、运转不正常或设备掉落等。
12. 不要将裸露的火源如点燃的蜡烛放在设备上。
13. 为了减少火灾或电击风险，应避免设备被雨水打湿或受潮。不要将设备暴露于滴水或溅水的环境下。不要将盛有液体的物体（如花瓶）放置在设备上。
14. 请勿阻塞任何通风孔。遵照制造商的说明进行安装
15. 设备周围最少要保留60厘米（2英尺）的距离以确保充分通风。
16. 不应该用报纸、桌布、窗帘等物品覆盖通风口以免阻碍通风。
17. 要将本设备完全断电，则必须拔掉电源线插头。

1.2 吊挂

警告! 各种设备的吊挂都存在潜在危险,只能由充分了解高空吊挂技术和法规的人员来执行。Electro-Voice 强烈建议在吊挂所有的扬声器时都应考虑当前所有的国家/地区以及地方的法律和法规。安装人员有责任确保所有扬声器都按照该要求进行安装。扬声器吊挂完成后,Electro-Voice强烈建议至少按每年一次的频率或根据法律法规的要求对该系统进行检查。如果发现存在薄弱或损坏的迹象,应立即采取补救措施。用户有责任确保墙壁、天花板或结构能够支撑所有吊挂其上的设备。用于吊挂与Electro-Voice无关的扬声器的各种硬件由其他方负责。

警告! 不要以本手册或Electro-Voice安装指南中明确说明的方式之外的任何方式悬挂本产品。悬挂任何物体(扬声器)都可能有危险,只应由充分了解在空中悬挂物体的技术、材料和法规的人员来执行。只能使用Electro-Voice手册和安装指南中所述的附件和硬件悬挂Electro-Voice扬声器。不要使用把手来悬挂扬声器。Electro-Voice扬声器上的把手仅供相关人员临时运输之用。纤维绳、钢丝绳、电缆等物体或其他类型的材料不能用于从把手悬挂扬声器。用于吊挂与Electro-Voice无关的扬声器的所有硬件由其他方负责。

1.3 FCC信息

该设备符合FCC规则的第15部分规定。本设备的操作必须满足以下两个条件：

(1) 本设备不会引起有害的干扰，且
(2) 本设备必须能够承受相当的接收到的干扰，包括可能引起意外操作的干扰。

注意！

本产品经测试符合FCC规则第15部分中关于B类数字设备的限制规定。这些限制的目的是为了在居住区安装本设备时，可以提供合理的保护以防止有害干扰。本产品会产生、使用和辐射射频能量。此外，如果未遵照相关说明进行安装和使用，可能会对无线电通信造成干扰。

但是，这并不能保证在某些特定的安装环境中绝对不会产生干扰。如果本产品确实对无线电或电视接收造成了有害干扰，并且可以通过关闭和打开本设备来确定，则建议用户采用以下一种或多种方法排除干扰：

一重新调整接收天线的方向和位置。
一增加设备与接收器之间的距离。
一将本设备的电源连接到与接收器不同的供电回路上。
一咨询供应商或有经验的无线电/电视技术人员，获得有关帮助信息。

请注意，未经合规责任方明确许可，擅自改动或改装本设备可能会导致用户失去操作该设备的权利。本设备在安装和操作时，辐射板与身体之间必须至少保持20厘米的距离

本设备符合加拿大工业部免许可证RSS标准。本设备的操作必须满足以下两个条件：

(1) 本设备不会引起有害的干扰，并且
(2) 本设备必须能够承受相当的干扰，包括可能引起设备意外操作的干扰。

根据加拿大工业部规定，该无线电发射器只能使用加拿大工业部批准用于该发射器的天线类型和被允许的最大（或较小）增益进行工作。为了减少对其他用户造成的潜在无线电干扰，天线类型及其增益应选择等效全向辐射功率(e.i.r.p.)不超过成功进行通信所需的功率。

!	如果晴天在户外使用Electro-Voice扬声器,请将扬声器放在背阴处或有遮挡的区域。扬声器功率放大器带有保护电路,当达到极高的温度时,保护电路会暂时关闭扬声器。在炎热的天气中,当扬声器受到阳光直射时,可能会出现这种情况。
!	请勿在温度低于0°C(32°F)或高于+35°C(95°F)的环境中使用Electro-Voice扬声器。
!	请勿将Electro-Voice扬声器暴露在下雨、有水或高湿度的环境中。
!	Electro-Voice扬声器很容易产生足以让正常覆盖距离内的任何人听力永久受损的声压级。应小心避免长时间暴露在声压级超过90 dB的环境中。

1.6 认证

巴西：

格式：100-240Vac，50-60Hz，1000W

卍日用（）：

此类产品和/或电池应与生活垃圾分开处理。请按照当地法律法规处理此类设备，以便重新使用和/或回收。这将有助于节约资源并保护人类健康和环境。

版权和免责声明

保留所有权利。事先未经出版商的书面许可，不得通过任何方法、电子、机械方式、影印、录制或其它方式对本文档的任何部分进行任何形式的复制或传播。有关获得再版或摘录许可授权的信息，请联系Electro-Voice。

本手册中的所有内容（包括规格、数据和图示）如有更改，恕不另行通知。

注意！

仅部分国家/地区提供蓝牙功能。

有关详细信息，请联系离您最近的Electro-Voice经销商或Electro-Voice分销商。

Bluetooth®字标和徽标是Bluetooth SIG, Inc.所拥有的注册商标。此类标记由Bosch Security Systems, LLC根据许可使用。其他商标和商业名称归其各自的所有者拥有。

适合在中国使用：中国ROHS披露表

针对在中国境内的使用：CHINA ROHS披露表

扬声器

关于该类产品生产日期代码的详细说明，请见：

http://www.boschsecurity.com/datecodes/

2 说明

感谢您选择Electro-Voice便携式扬声器系统。请仔细阅读本手册，了解EV系统具备的所有功能，从而充分利用其性能。

ZLX便携式扬声器在同级别产品中拥有出色的性能和可靠性，不管什么演出，其组件和设计都共同协作，实现更简便、更快捷的声音控制。

仅部分国家/地区提供蓝牙功能

2.1 简短信息

下表列出了系列产品，并提供了CTN（商用型号）和用于标识产品名称的说明。

CTN 说明
ZLX-12P-AX 12",两分频有源扬声器,欧式电源线
ZLX-12P-EX 12",两分频有源扬声器,欧式电源线
ZLX-12P-US 12",两分频有源扬声器,美式电源线
ZLX-12BT-EU 12",两分频有源扬声器,蓝牙,欧式电源线
ZLX-12BT-US 12",两分频有源扬声器,蓝牙,美式电源线
ZLX-15P-AX 15",两分频有源扬声器,欧式电源线
ZLX-15P-EX 15",两分频有源扬声器,欧式电源线
ZLX-15P-US 15",两分频有源扬声器,美式电源线
ZLX-15BT-EU 15",两分频有源扬声器,蓝牙,欧式电源线
ZLX-15BT-US 15",两分频有源扬声器,蓝牙,美式电源线
ZLX-12 12",两分频无源扬声器
ZLX-15 15",两分频无源扬声器

2.2系统特性

ZLX-12BT和ZLX-15BT - 有源扬声器系统

现在利用蓝牙带来的无线音频流功能，您可以更方便地连接并播放各种移动设备上的音乐，体验久负盛名的ZLX性能。

这两款无线紧凑型多功能ZLX扬声器采用了创新设计的箱体和定制驱动单元，让用户可以比以往更轻松地感受到EV的出色音效和磐石般的品质。

• 高品质的蓝牙音频流，可用作背景音乐或音乐伴奏。 蓝牙连接仅在部分国家/地区提供。
• QuickSmartDSP拥有出色的处理能力。提供了四种预设、低频/高频系统匹配、两段均衡器、五种用户可编程的预设、限幅器状态的可视监控、输入电平控制和电平表，以及用于优化增益结构的主音量控制，可简化安装。所有这一切通过LCD即可实现。
• 借助EV设计的换能器，1000W的高效D类功率放大器可提供127dB峰值的声压级。
  -EV享有专利的信号同步换能器(SST)波导设计可提供精准一致的覆盖、最小的失真度和最大的声载荷。
• 三个位置合理的把手具有稳定的复合结构，提供了市场上便携性出色的专业音响扬声器。

ZLX-12P以及ZLX-15P—有源扬声器系统

同级产品中少数将EV设计的驱动单元与定制的D类功放模块和功能强大的DSP配合使用的扬声器。无论是连接杆安装或者用作落地监听，ZLX都能提供令人震撼的音效和清晰度，因此备受专业人士推崇，被誉为传奇般的“EV音效”。

• ZLX-12P：50 Hz - 20 kHz；最大声压级126 dB；1000 W（D类）。
• ZLX-15P：42 Hz - 20 kHz；最大声压级127 dB；1000 W（D类）。
• 用于播放震撼低音的12英寸和15英寸低音单元，采用紧凑型箱体，配备1.5英寸钛膜高频压缩驱动单元。
  -LCD显示屏以及一键式DSP控制，带有预设，可进行精确、快速的设置。
• 输入电平指示器及独立功放控制，以确保出色的增益结构。
• 正面LED指示电源开启及限幅。
• 获得专利的分离折流板设计，提供优异的驱动单元时间校准。
• 经久耐用的复合构造，创新的高/低握把设计，方便连接杆安装。
• LCD显示屏支持应用及位置均衡器的优化。
• 创新的工业设计带来职业化外观与专业音效。
• 包括高/低握把的三把手设计，使其成为在市场中犹具便携性的专业音响扬声器。
• 复合结构经久耐用，经过实地检测，稳固性优秀。

EV音质出色、设计美观，并且受巡演级产品启发可使用LCD显示屏（采用DSP技术）进行控制。

ZLX-12—12英寸无源扬声器系统

紧凑且多功能的扬声器，坚固外壳中装配EV设计的驱动单元。无论是连接杆安装或者用作落地监听，ZLX都能提供令人震撼的音效和清晰度，因此备受专业人士推崇，被誉为传奇般的“EV音效”。

• 用于播放震撼低音的12英寸低音单元，采用紧凑型箱体，配备1.5英寸钛膜高频压缩驱动单元
• 经久耐用的复合构造，创新的高/低握把设计，方便连接杆安装。
• 特殊的分离折流板设计，提供优异的驱动单元时间校准。
• 55 Hz - 20 kHz 频率范围。
• 连续功率：250W；峰值功率：1000W。
• 声压级灵敏度：95 dB；最大声压级：125 dB。

ZLX-15—15英寸无源扬声器系统

紧凑且多功能的扬声器，坚固外壳中装配EV设计的驱动单元。无论是连接杆安装或者用作落地监听，ZLX都能提供令人震撼的音效和清晰度，因此备受专业人士推崇，被誉为传奇般的“EV音效”。

• 用于响应低频扩展的15英寸低音单元，配备1.5英寸钛膜高频压缩驱动单元。
• 经久耐用的复合构造，创新的高/低握把设计，方便连接杆安装。
• 特殊的分离折流板设计，提供优异的驱动单元时间校准。
  -44Hz-20kHz频率范围。
• 连续功率：250W；峰值功率：1000W。
• 声压级灵敏度：96 dB；最大声压级：126 dB。

2.3 快速安装

Electro-Voice家族中的ZLX系列扬声器系统是完全集成的音响系统，搭载精心匹配的电子元件和换能器。利用这些产品，用户只需使用少量电缆和外部电子设备就能快速轻松地搭建高质量的音响系统。

全频有源扬声器

型号：ZLX-12P、ZLX-12BT、ZLX-15P和ZLX-15BT

若要安装全频扬声器，请执行以下操作：

步骤图示
1.将交流电源线从带接地线的插座连接到 MAINS IN。
2.将3.5毫米小型插头、XLR或TRS信号缆从音源连接到AUX IN、INPUT 1或INPUT 2。	Electro-Voice ZLX
3.将输入增益调整到（无穷）。
4.打开电源开关。	ON OFF
5.在DSP主屏幕中，将输入增益增大到所需的信号电平。	MIC MAX
6.使用MASTER VOL旋钮调整到所需的音量。	PUNCH FOR DFP

参阅

• 放大器DSP控制,页面18

2.4快速安装-无线音频流传输

无线音频流传输

对于ZLX-12BT和ZLX-15BT型号，请按照以下说明，在开启蓝牙功能的移动设备上快速、正确地与您的系统进行配对并调谐，以实现无线音频流传输。

若要与系统进行配对以实现无线音频流传输，请执行以下操作：

1. 使用MASTERVOL旋钮，将输出增益水平降低到静音。
2. 按下MASTERVOL旋钮。

此时将出现DSP控制菜单。

1. 使用MASTER VOL旋钮滚动到PAIRING（配对）模式。
2. 按下MASTER VOL旋钮以选择PAIRING（配对）。

设置将进行保存。光标将回到DSP菜单左侧的菜单项

1. 在120秒内，按照移动设备上的制造商说明与蓝牙设备配对。

此扬声器在您的移动设备上将显示为EV ZLX BT。

增益结构

在将移动设备与系统配对后，您可以设置音频流设备的音量。

若要为音频流传输设备设置音量，请执行以下操作：

1. 将扬声器的输出增益设置为静音。
   2.开始在希望使用的播放器播放来自所需音源的音乐。
2. 在您的移动设备上提高音量。

ZLX扬声器LCD上的BTVU表会对传入的信号做出响应。

1. 从您的设备提高音量，直到BT VU表达到 75%

请注意您设备上的音量滑块：为防止削波，请勿超过这个级别。

1. 使用MASTERVOL旋钮，将输出增益增大到所需的音量级别。

请注意CLIP（削波）和LIMIT（限幅）提示。

1. 在您的移动设备上调低音量，以方便控制音量（可选）。

为了防止削波，不要超过之前观察到的级别（ 75% BT VU）。

参阅

• DSP控制,页面21

3 三脚架、立杆安装以及舞台返送监听工作模式

3.1 三脚架或立杆安装

ZLX便携式扬声器安装在三角落地支架或低频扬声器上方的连接杆上。

在三角落地支架上安装扬声器

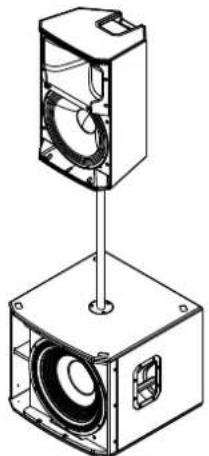

图片3.1：三角落地支架上的全频音箱

小心！

对于本扬声器，没有评估三脚架的安全性。检查三脚落地支架的规格，确保其可支撑扬声器的重量。

小心！

对于较重的扬声器，建议由两人或多人来提举和放置。一个人提举和放置较重的扬声器可能造成人身伤害。

若要在三角落地支架上安装扬声器，请执行以下操作：

1. 将三角落地支架放在平坦稳定的平面上。
2. 将三角落地支架的支脚完全展开。
3. 请不要尝试让支架立得过高，这样将损坏三角落地支架的结构。
4. 若支架原本设计为只能安装单个扬声器，则请勿尝试安装多个扬声器。
5. 请用两只手提举扬声器
6. 将扬声器底部的连接杆顶帽套到连接杆上。

在立杆上安装扬声器

小心！

对于较重的扬声器，建议由两人或多人来提举和放置。一个人提举和放置较重的扬声器可能造成人身伤害。

若要在连接杆上安装扬声器，请执行以下操作：

1. 将低频扬声器放在平坦、稳定的平面上。
2. 将连接杆插入低频扬声器顶部的多功能连接杆顶帽。
3. 如果您使用螺纹连接杆安装，请顺时针方向转动连接杆以使其固定至低频扬声器。或者

如果您不使用螺纹连接杆安装，请继续下一步。

1. 请用两只手提举扬声器
2. 将扬声器底部的连接杆顶帽套到连接杆上。

3.2地面返送监听音箱

如果将ZLX便携式扬声器以整数监听角度放置，则可用作落地监听音箱。

作为舞台返送监听安装

若要将扬声器作为落地监听音箱使用，请执行以下操作：

1. 将扬声器放在平坦稳定的平面上。
   2.安全地布设电缆以防止对表演者、制作团队和观众造成人身伤害。

注意！

尽可能使用扎线或胶带固定电缆。

功率放大器拥有多种控制和连接器，以确保扬声器系统具有最广泛的用途。

全频扬声器控制和监视界面

全频扬声器DSP控制菜单选项适用于有源ZLX扬声器。

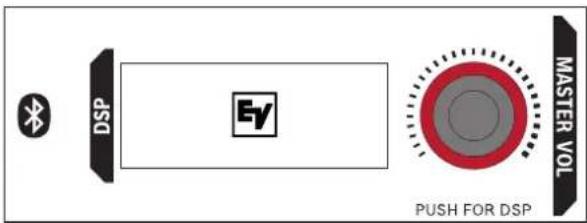

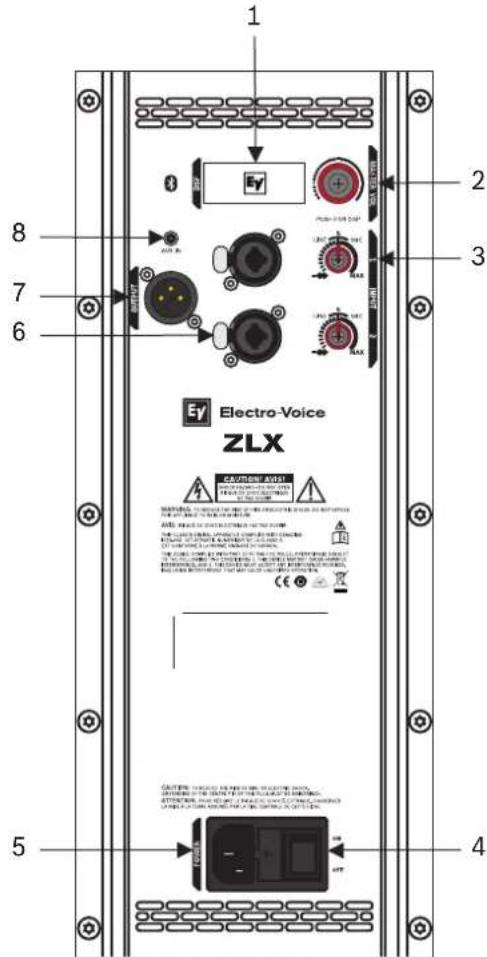

图片4.1：全频扬声器放大器面板

1. LCD-DSP控制和监视界面。
2. MASTER VOL - 总音量调整。

DSP - 滚动浏览菜单并选择可用选项。按下MASTER VOL旋钮可进入DSP菜单项。

1. INPUT LEVEL - 用于调整单个输入电平的电平控制。12点位置表示单位增益（无增益或衰减），零左侧的范围用于调整线路电平，零(0)右侧的范围用于调整话筒电平。LINE和MIC输入电平控制可用于INPUT 1和INPUT 2。
2. POWER - 用于打开或关闭电源的AC开关。当打开电源时，在大约3秒后，LCD屏幕将亮起。
3. MAINS IN - 通过IEC连接器建立交流电源连接。
4. INPUT - 用于混音台、乐器或话筒等信号源的平衡输入。可使用 14 英寸TRS或XLR连接器建立连接。
5. OUTPUT-XLR输出将混合的所有输入信号发送到其他全频或超低频扬声器。INPUTLEVEL控制发送到OUTPUT的信号电平。MASTERVOL或DSP控制设置不会影响OUTPUT。这也是可通过MIXOUT设置进行配置的BT信号输出。
   8.AUXIN-用于连接外部音频媒体设备（如MP3播放器）的3.5毫米输入插孔。

4.2 系统状态

正常
图片4.2：显示有蓝牙状态的常规系统状态主屏幕

1. LEVEL - 指示系统的主增益（以dB为单位）。范围是从静音到+10 dB，以1 dB为增量。
2. IN1 - VU电平表显示输入INPUT 1到功率放大器INPUT 1 XLR连接器的信号电平。IN1和IN2是相互独立的。
3. IN2 - VU电平表显示输入INPUT 2到功率放大器INPUT 2 XLR连接器的信号电平。IN1和IN2是相互独立的。
   4.BT-VU表显示无线音频输入的信号电平。
   5.1-指示选定的存储功能编号。有五个用户定义的存储功能编号可用。
4. E - 指示不保存预设。如果保存了预设，则不显示E。
5. S - 音频流；可用选项如下：

关-已禁用

闪烁-配对模式（120秒）

持续显示-已连接

注意！

BT和S系统状态仅适用于ZLX-12BT和ZLX-15BT型号。

注意！

仅部分国家/地区提供蓝牙功能。

有关详细信息，请联系离您最近的Electro-Voice经销商或Electro-Voice分销商。

系统保护

系统保护限幅器当系统超过建议的使用范围时，就会通过液晶显示屏显示“CLIP”（削波）或“LIMIT”（限幅）。

削波（CLIP）

图片4.3：系统削波状态

CLIP指示输入到扬声器的信号太强，导致信号削波。如果显示CLIP，则需调小输入增益旋钮和/或声源设备上的信号。

限幅（LIMIT）

或

图片4.4：系统限幅状态

LIMIT保护扬声器，以免遭受可能导致失真的短期峰值损害。当屏幕上显示小字体的LIMIT时，限幅器处于激活状态，但仍可有效控制失真。大字体的LIMIT表示声音已经受到负面影响。当显示大字体的“LIMIT”时，强烈建议降低输出总音量（MASTER VOL）。

4.3 DSP控制

利用集成的DSP控制菜单，用户可以在扬声器上选择多个DSP系统设置。

若要访问DSP控制菜单，请执行以下操作：

1. 按下MASTERVOL旋钮。

此时将出现DSP控制菜单。

2.使用MASTERVOL旋钮，滚动浏览菜单项。
3. 按下MASTER VOL旋钮以选择要修改的菜单项。

此时光标将移到DSP菜单右侧的参数。

4.使用MASTERVOL旋钮，滚动浏览参数

1. 按下MASTER VOL旋钮以确认所选参数。

设置将进行保存。光标将回到DSP菜单左侧的菜单项

1. 重复步骤2至步骤5以修改其他DSP和系统设置。
2. 选择EXIT（退出）以返回主屏幕。

4.3.1 DSP控制菜单

全频扬声器DSP控制菜单选项适用于有源ZLX扬声器

模式(MODE)菜单用于配置扬声器发送的声音的类型。

此选择的可用选项为：音乐(MUSIC)、现场(LIVE)、人声(SPEECH)和俱乐部(CLUB)。

-MUSIC（音乐）-用于录制音乐的播放和电子舞曲应用场合。（默认值）
-LIVE-用于现场扩声应用场合。
-SPEECH-用于人声语言应用场合。
-CLUB - 用于录制的电子音乐重放。

LOCATION（位置）菜单

LOCATION菜单用于针对不同的边界扬声器优化。

此选择的可选项包括：立杆 (POLE)、监听 (MONITOR) 和支架 (BRACKET)。

• 立杆 (POLE)——在将扬声器放在三角落地支架或立杆上时使用。（默认值）
  -MONITOR-在将扬声器放在斜角监听面的监听位置时使用。此设置补偿了将扬声器靠近地面放置时产生的低频提升。
• 支架(BRACKET)——在使用安装支架（安装支架附件单独出售）将扬声器安装到墙壁上时使用。此设置补偿了将扬声器靠近墙壁放置时产生的低频提升。

SUB（低频）菜单

SUB（低频）菜单用于选择与低频扬声器共同使用时的高通频率，或配套的低频扬声器。

此选择的可选项包括：OFF、80Hz、100Hz、120Hz、150Hz、ELX200-12SP、ELX200-18SP、EKX-15SP、EKX-18SP和ELX118P。高通为24dB/倍频程 Linkwitz/Riley分频器。80 Hz、100 Hz、120 Hz和150 Hz这几个选项是用于与其他低音扬声器配套使用时的一般高通设置。ELX200-12SP、ELX200-18SP、EKX-15SP、EKX-18SP、和ELX118P设置专门针对超低音进行了优化（包括通过延迟来实现出色的叠加效果）。

TREBLE（高音）菜单

高音(TREBLE)菜单用于针对不同的应用场合或个人喜好调整扬声器的高频效果。该参数控制以6kHz为中心的高频提升滤波器。

范围为-10dB至 +10dB

默认值为零。

BASS（低音）菜单

BASS（低音）菜单用于针对不同的应用场合或个人喜好调整扬声器的低频效果。该参数控制以60 Hz为中心的参量均衡滤波器。

默认值为零。

MIX OUT（混音输出）菜单

MixOut菜单用于选择应在MIXOUT上输出BT信号的哪个声道，以及哪个通道应由扬声器输出。
- L+R：BT的左右信号进行叠加。MIX OUT输出叠加音频信号，并由扬声器提供。（默认值）
-R：只有BT的右声道信号才在MIX OUT处输出。扬声器只提供左声道信号。

LED菜单

LED菜单显示电源开启情况并指示限幅状态。该项可选择：ON（打开）、OFF（关闭）或LIMIT（限幅）。

-ON（开）-在扬声器接通电源时打开LED。（默认值）
-OFF（关）-关闭LED。
- LIMIT（限幅）-正常工作时关闭LED。LED短暂闪烁表示限幅器正在工作。短时间闪烁不是严重问题，因为集成的限幅器会有效控制失真。LED常亮表示声音受到了负面影响。如果LED一直亮起，请查看后部LCD以了解更多信息。强烈建议降低输出音量。

LCD DIM（屏幕暗度）菜单

LCD DIM（屏幕暗度）菜单用于在显示屏处于空闲状态两分钟后让其变暗。该项可选择：ON（开）或OFF（关）。

默认值为ON（开）。

CONTRAST（对比度）菜单

Contrast（对比度）菜单用于增减LCD屏幕的可见度。

范围为-10dB至 +10dB

默认值为零。

STORE（存储）菜单

利用STORE（存储）菜单，您可以创建多达五个自定义用户设置。该项可选择：EXIT（退出）、1、

2、3、4和5。

注意！

自定义用户设置名称可组合使用字母数字字符（包括空格）。字母数字字符范围为A-Z和0-9。
名称字段长度为12个字符。

若要存储自定义用户设置，请执行以下操作：

1. 在DSP菜单中，滚动到STORE（存储）。
2. 按下MASTER VOL旋钮以选择STORE（存储）。此时将显示存储屏幕。

1. 按下MASTERVOL旋钮以选择1。

此时会显示Enternamefor1（输入设置1名称）屏幕。

4.使用MASTERVOL旋钮滚动浏览字符。

此时将显示若干字符。

1. 按下MASTERVOL旋钮以选择所需的字符。
   6.转动MASTERVOL旋钮以输入下一个字符继续选择字符，直到输入所需的名称。

1. 使用MASTER VOL旋钮滚动到SAVE（保存）。
2. 按下MASTER VOL旋钮以选择SAVE（保存）。

1. 重复步骤3至8以存储更多自定义用户设置。
2. 选择EXIT（退出）以返回主屏幕。

RECALL（调用）菜单

利用RECALL（调用）菜单，您可以加载多达五个自定义用户设置。该项可选择：EXIT（退出）、1、

2、3、4和5。

若要调用自定义用户设置，请执行以下操作：

1. 在DSP菜单中，滚动到RECALL（调用）。
2. 按下MASTER VOL旋钮以选择RECALL（调用）。

此时将显示调用屏幕。

1. 按下MASTER VOL旋钮以选择1。

如此便会加载所选项。

1. 选择EXIT（退出）以返回主屏幕。

STREAMING（音频流）

Streaming (音频流)菜单用于将音频流从启用蓝牙功能的设备传输到扬声器系统。此选择的可选项包括：PAIRING (配对)、ON (开)或OFF (关)。

Streaming（音频流）仅适用于ZLX-12BT和ZLX-15BT型号。

默认值为OFF（关）。

配对模式启用120秒。

将扬声器与启用蓝牙功能的设备进行配对

若要将便扬声器与启用蓝牙功能的设备进行配对，请执行以下操作：

1. 在DSP菜单中，滚动到STREAMING（音频流）。
2. 选择PAIRING（配对）。

PAIRING（配对）模式下，启用了蓝牙功能的设备将显示120秒。

1. 在移动设备上，选择EV ZLX BT以启动配对过程。

在设备配对后，所有设备音频都将通过ZLX扬声器输出。

LOCK（锁定）菜单

LOCK(锁定)菜单可防止用户无意中更改设置。该选择的可选项为：ON（开）或OFF（关）。

默认值为OFF（关）。

RESET（重置）菜单

RESET（重置）菜单用于将扬声器重置为原始出厂设置。该项可选择：NO（否）或YES（是）。默认值为NO（否）。

若要将系统重置为原始出厂设置，请执行以下操作：

1. 在DSP菜单中，选择RESET（重置）。

此时将出现是否确定重置的消息。

1. 选择YES（是）。

扬声器将重新启动并将系统重置为原始出厂设置。

注意！

执行重置将会擦除在STORE（存储）菜单下保存的用户自定义设置。

STORE（存储）和RECALL（调用）菜单中的五个用户自定义设置将恢复为（<空>）。

INFO（信息）菜单

INFO（信息）菜单用于显示产品名称和固件版本。

5 推荐配置

5.1有源扬声器

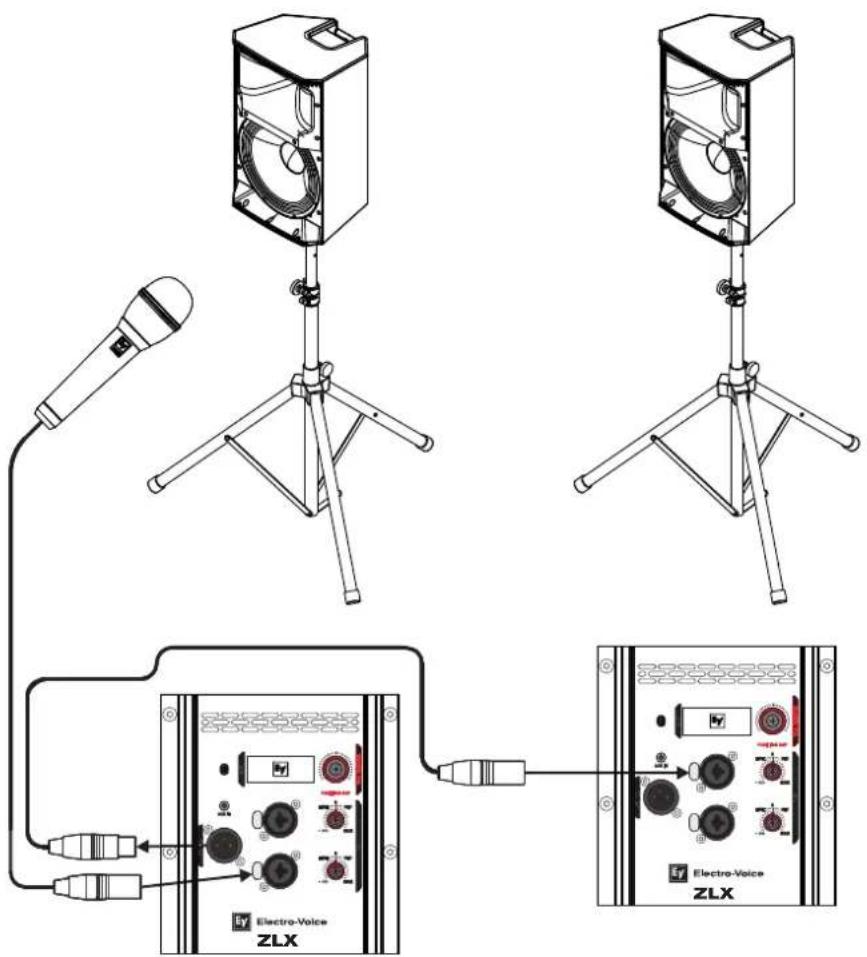

5.1.1 菊花链全频扬声器系统

LINE和MIC输入电平控制可用于INPUT1和INPUT2。12点位置表示单位增益（无增益或衰减），零(0)左侧的范围用于调整线路电平，而零(0)右侧的范围用于调整话筒电平。

注意！

箭头的方向表示信号路径。

表格5.2：三脚架上扬声器的DSP设置

模式 (Mode): 人声 (Speech)
位置 (Location): 立杆
低音 (Sub): Off

参阅

-三脚架或立杆安装，页面15

• 放大器DSP,页面18

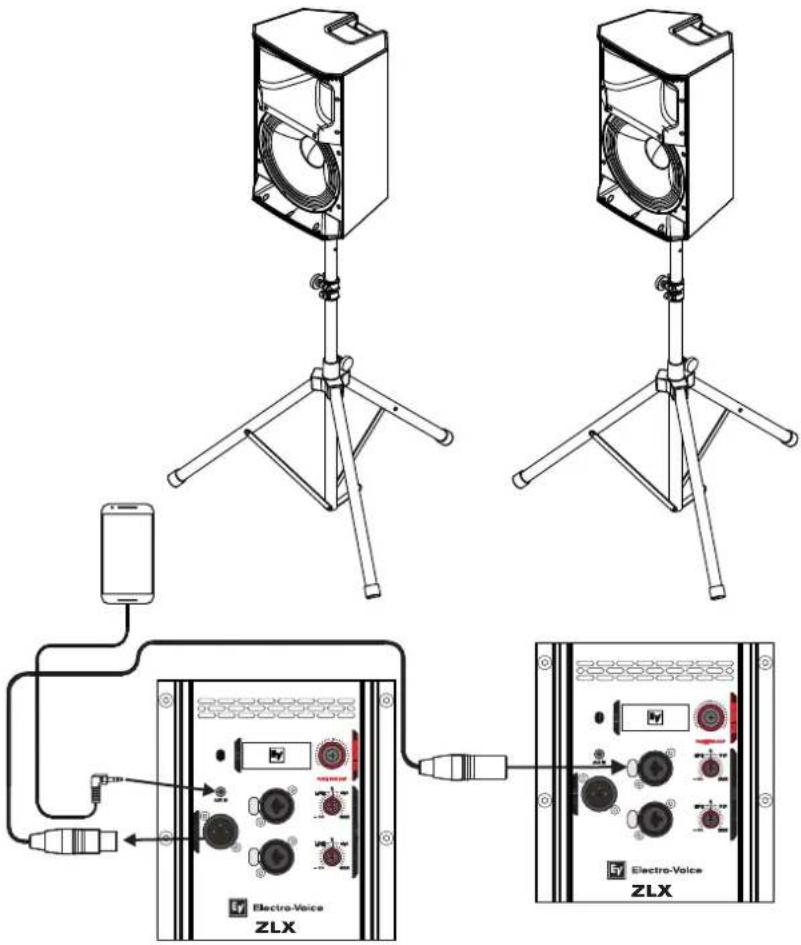

5.1.2 MP3播放器单声道配置

注意！

箭头的方向表示信号路径。

模式 (Mode): 音乐 (Music)
位置 (Location): 立杆
低音 (Sub): Off

表格5.3：三脚架上扬声器的DSP设置

参阅

-三脚架或立杆安装，页面15
-放大器DSP,页面18

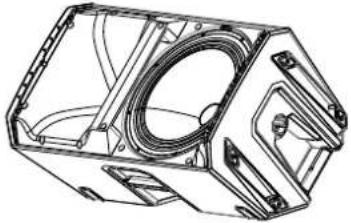

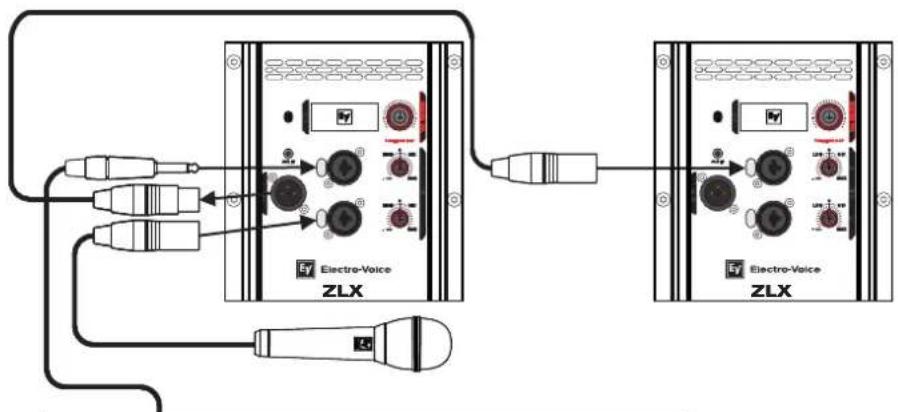

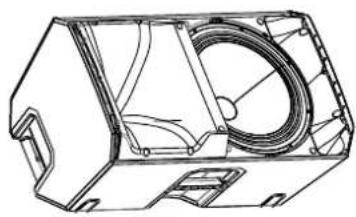

5.1.3 使用全频扬声器系统作为监听音箱

LINE和MIC输入电平控制可用于INPUT1和INPUT2。12点位置表示单位增益（无增益或衰减），零(0)左侧的范围用于调整线路电平，而零(0)右侧的范围用于调整话筒电平。

注意！

箭头的方向表示信号路径。

表格5.4：作为监听器的扬声器的DSP设置

模式 (Mode): 现场 (Live)
位置 (Location): 监听 (Monitor)
低音 (Sub): Off

参阅

-地面返送监听音箱，页面17
- 放大器DSP,页面18

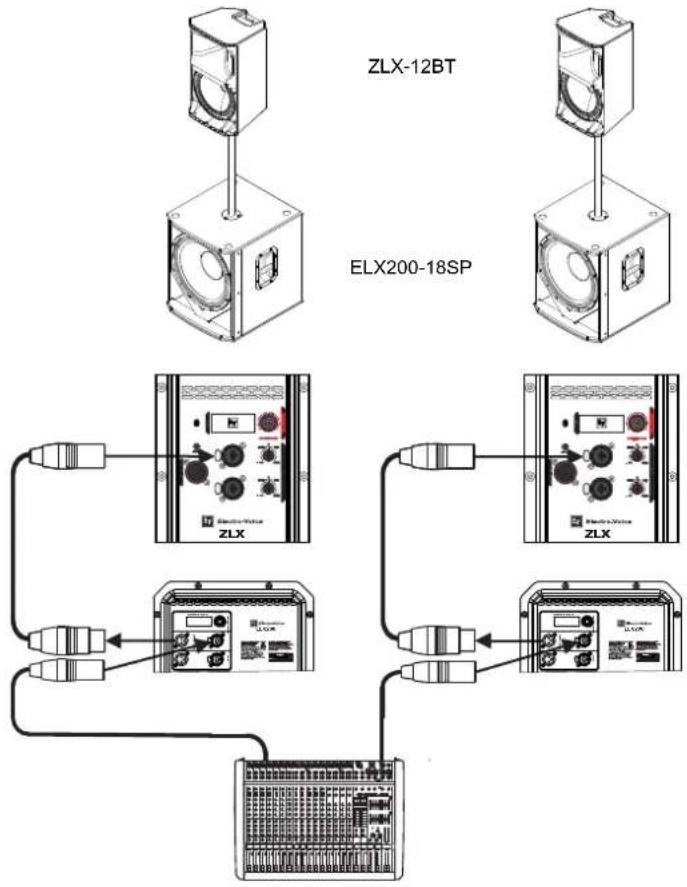

5.1.4将全频扬声器系统与低音扬声器进行堆叠

注意！

箭头的方向表示信号路径。

表格5.5：堆叠的扬声器和低音扬声器的DSP设置

ZLX-12BT
模式 (Mode):	现场 (Live)
位置 (Location):	立杆
低音 (Sub):	ELX200-18SP
ELX200-18SP
模式 (Mode):	现场 (Live)
位置 (Location):	立杆
Low Pass (低通):	ZLX-12BT

参阅

三脚架或立杆安装，页面15
放大器DSP,页面18

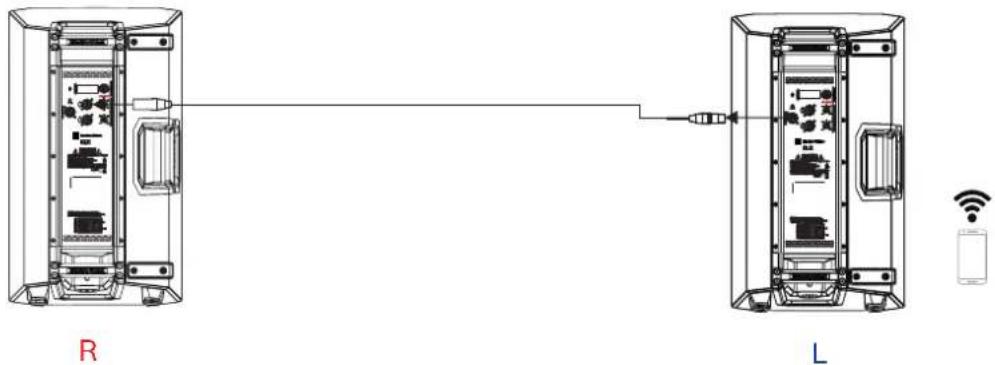

5.1.5 无线音频立体声配置

ZLX-12BT和ZLX-15BT扬声器可通过蓝牙进行无线音频流传输。

仅部分国家/地区提供蓝牙功能。

使用此配置，将可连接两台扬声器，输入的蓝牙信号将一分为二，从而以两台扬声器实现立体声效果。

左扬声器用于设置参数和配对移动设备。

R	右
L	左

注意！

箭头的方向表示信号路径。

表格5.6：无线音频流的DSP设置

模式 (Mode): 音乐
Mix Out: R
BT音频: ON (开)

参阅

• 放大器DSP,页面18

5.2 无源扬声器

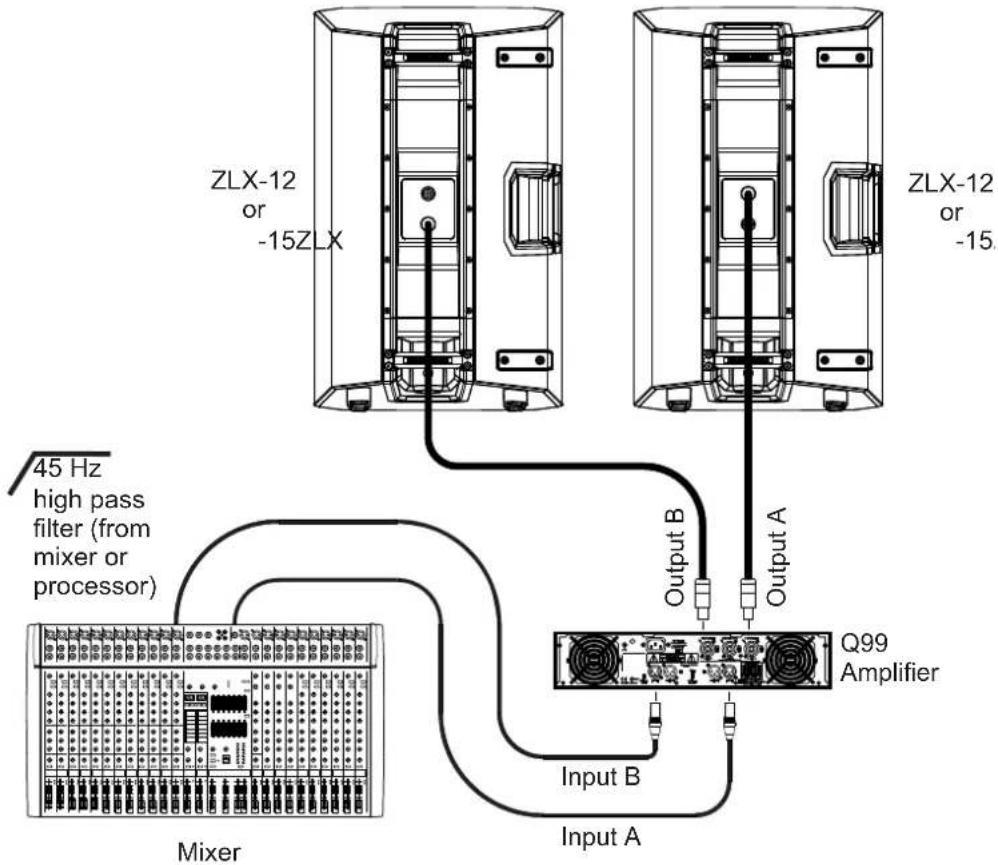

5.2.1 使用全频音箱构成的基本立体声系统

使用ZLX-12或ZLX-15系统（显示的是ZLX-15音箱）构成的基本立体声系统。

NL4引脚配置
引脚1+和1-使用
引脚2+和2-未用

小心！

不要超出功率放大器的最大额定负载。

功率放大器负载(每个输出通道)
扬声器数量 额定 最低
18欧姆 7.2欧姆
24欧姆 3.6欧姆
32.7欧姆 2.4欧姆
42欧姆 1.8欧姆

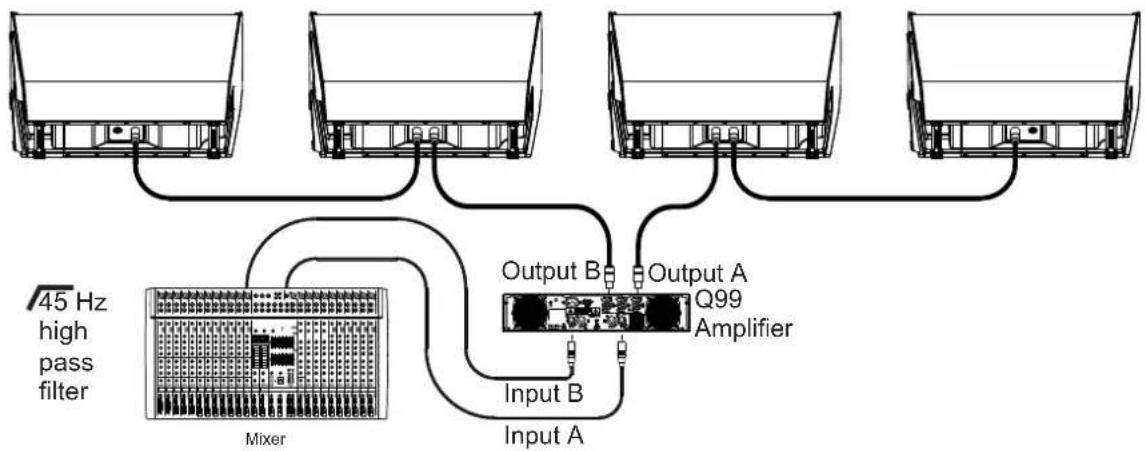

5.2.2 使用全频音箱作为舞台返送监听音箱

在返送监听位置上使用多只ZLX-12或ZLX-15系统（显示的是ZLX-15版本）。

NL4引脚配置
引脚1+和1-使用
引脚2+和2-未用

小心！

不要超出功率放大器的最大额定负载。

功率放大器负载(每个输出通道)
扬声器数量 额定 最低
18欧姆 7.2欧姆
24欧姆 3.6欧姆
32.7欧姆 2.4欧姆
42欧姆 1.8欧姆

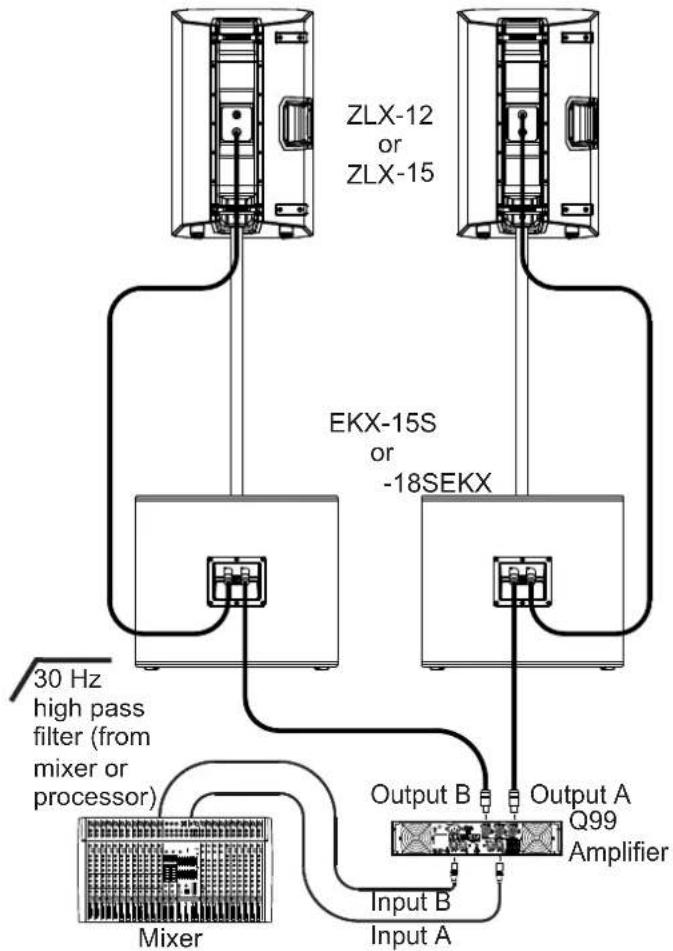

5.2.3 使用带有超低音的全频扬声器系统

此配置帮助用户在不使用额外功放通道的情况下增加低频效果（显示的是ZLX-15以及EKX-18S版本）。

NL4引脚配置
引脚1+和1-使用
引脚2+和2-未用

小心！

不要超出功率放大器的最大额定负载。

功率放大器负载(每个输出通道)
超低频/全频音箱组合的数量	额定 最低
14欧姆 3.8欧姆
22欧姆 1.9欧姆

6 故障排除

问题可能的原因 操作
1.没有声音功率放大器核查所有电子设备是否均已接通、信号传输是否正确,音源是否开启、音量是否已调大等等。必要时进行较正/维修/更换。如果仍然没有声音,则可能是接线存在问题。
			接线核查用来连接功率放大器的电缆是否正确。通过功率放大器播放一些低电平的内容。将测试扬声器与故障线路并联。如果声音消失或非常微弱,则线路中存在短路(可能由严重刮擦、挤压或错误连接造成)。使用测试扬声器,顺着线路测试每个连接处/接头,直到发现问题所在并排除。注意正确的极性。
2.低频响应不佳激活了低音(SUB)菜单的分频频率		如果没有超低音与系统一起使用,请选择关闭(OFF)。
3.间歇输出,例如破裂音或失真	连接故障检查功率放大器和扬声器上的所有连接,确保干净、牢固。如果问题仍然存在,请检查接线。参阅问题1。
4.持续噪音,例如嗡嗡声、嘶嘶声或蜂鸣声	音源或其他电子设备有缺陷	如果未播放任何节目源但杂音存在,则根据需要评估每个组件以隔离问题。此时最可能的原因是信号通道中断。
	系统接地或接地环路不良	按照要求,检查并改正系统接地。
	输入增益旋钮不在MIC位置	慢慢调高输入增益电平以匹配话筒前置放大器。
5.话筒已连接到INPUT 1或INPUT 2,但没有产生声音	话筒需要幻象电源。使用不需要幻象电源的动圈话筒。如果使用了需要幻象电源的话筒,则需要外部幻象电源。
	输入增益旋钮不在MIC位置	慢慢调高输入增益电平以匹配话筒前置放大器。
6.声音失真,前LED关闭,LCD屏幕显示LIMIT	输入电平过高调低输入电平或扬声器电平以防止出现限幅。
	增益结构不正确或音源输入(混音台/前置放大器)负载过大	使用LCD屏幕上的VU电平表指示器验证音频源电平控制的结构是否正确。如果VU电平表指示恒定不变或系统指示LIMIT,则表示输入电平或音源电平过高。
7.话筒在输入电平放大时产生声反馈	增益结构不正确 在混音台或输入源处降低话筒电平。如果话筒直接连接到扬声器,请降低扬声器上的输入电平。将话筒靠近音源放置将增大传声增益。参阅问题6。
	模式(MODE)设置为音乐(MUSIC)	将模式(MODE)更改为现场(LIVE)或人声(SPEECH)。
	话筒位置过于靠近扬声器前部	安装扬声器时,尽可能让话筒位于其后部。如果在监听位置使用扬声器,则将扬声器对准话筒的后部。
8.DSP菜单被锁定 菜单锁定功能已开启。LCD屏幕上显示锁定符号。		按住MASTER VOL旋钮5秒。
9.无流式传输音频STREAMING(音频流)设置为OFF(关闭)		在您的移动设备上将STREAMING(音频流)设置为PAIRING(配对)并启动蓝牙配对过程。
	移动设备与错误的扬声器配对。	如果您之前与其他启用蓝牙功能的ZLX扬声器配对过,则可能配对了错误的设备。尝试删除所有保存的标记为EV ZLX BT的连接,然后重新尝试配对过程。
	输入电平太低 在播放音乐时,调高已配对移动设备的音量。您会看到BT VU表显示正在接收信号。如果看到CLIP通知请调低音量。
	输出增益太低 通过使用MASTER VOL旋钮设置电平来增大输出增益,请注意CLIP和LIMIT通知。
10. 使用流式传输音频时跳过播放或播放卡顿	配对的移动设备距离扬声器太远	将移动设备移近扬声器。
	使用区域存在大量干扰。	这款具有蓝牙功能的扬声器与其他蓝牙设备以及Wi-Fi和其他无线传输(如家用无绳电话)使用相同的工作频率。如果您遇到问题,可能是您的扬声器位于无线音频无法处于稳定状态的环境中。请尝试将扬声器移到房间内的其他位置,尤其要远离2.4GHz路由器和话筒接收机。如果问题仍然存在,请在这个位置恢复使用有线连接。

如果这些建议未能解决您的问题，请联系离您最近的Electro-Voice经销商或Electro-Voice分销商。

参阅

• 放大器DSP,页面18

7 技术参数

有源扬声器

ZLX-12BT

频率响应(-3 dB)1:	65 Hz - 18 kHz
频率范围(-10 dB):	50 Hz - 20 kHz
最大声压级2:	126 dB
覆盖范围(水平x垂直):	90° x 60°
额定功率:	1000 W
低频换能器:	EVS-12K, 300毫米 (12英寸) 低音单元
高频换能器:	DH-1K
连接器:	2个XLR/TRS多功能插孔, 1个3.5毫米输入接口, 以及1个 XLR环接输出接口
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	610毫米 x 356毫米 x 356毫米 (24英寸 x 14英寸 x 14英寸)
净重:	15.6千克 (34.3磅)
装运重量:	19.0千克 (41.8磅)
功耗3:	100 - 240 V~, 50 - 60 Hz, 0.8 - 0.5 A

在MUSIC（音乐）DSP预设下进行全空间测量。
2最大声压级是在最大输出下使用宽带粉红噪声在1米处测量得出的。
31/8全功率输出下的特定额定电流

ZLX-15BT

频率响应(-3 dB)1:	55 Hz - 18 kHz
频率范围(-10 dB):	42 Hz - 20 kHz
最大声压级2:	127 dB
覆盖范围(水平x垂直):	90° x 60°
额定功率:	1000 W
低频换能器:	EVS-15L, 380毫米 (15英寸) 低音单元
高频换能器:	DH-1K
连接器:	2个XLR/TRS多功能插孔, 1个3.5毫米输入接口, 以及1个 XLR环接输出接口
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	685毫米 x 426毫米 x 383毫米 (27英寸 x 17英寸 x 15英寸)
净重:	17.3千克 (38.0磅)
装运重量:	23.0千克 (50.78磅)
功耗3:	100 - 240 V~, 50 - 60 Hz, 0.8 - 0.5 A

在MUSIC（音乐）DSP预设下进行全空间测量。
最大声压级是在最大输出下使用宽带粉红噪声在1米处测量得出的。
31/8全功率输出下的特定额定电流

ZLX-12P

频率响应(-3 dB)1:	65 Hz - 18 kHz
频率范围(-10 dB):	50 Hz - 20 kHz
最大声压级2:	126 dB
覆盖范围(水平x垂直):	90° x 60°
额定功率:	1000 W
低频换能器:	EVS-12K, 300毫米 (12英寸) 低音单元
高频换能器:	DH-1K
连接器:	2个XLR/TRS多功能插孔, 1个3.5毫米输入接口, 以及1个 XLR环接输出接口
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	610毫米 x 356毫米 x 356毫米 (24英寸 x 14英寸 x 14英寸)
净重:	15.6千克 (34.3磅)
装运重量:	19.0千克 (41.8磅)
功耗3:	100 - 240 V~, 50 - 60 Hz, 0.8 - 0.5 A

在MUSIC（音乐）DSP预设下进行全空间测量。
2最大声压级是在最大输出下使用宽带粉红噪声在1米处测量得出的。
31/8全功率输出下的特定额定电流

ZLX-15P

频率响应(-3 dB)1:	55 Hz - 18 kHz
频率范围(-10 dB):	42 Hz - 20 kHz
最大声压级2:	127 dB
覆盖范围(水平x垂直):	90° x 60°
额定功率:	1000 W
低频换能器:	EVS-15L, 380毫米 (15英寸) 低音单元
高频换能器:	DH-1K
连接器:	2个XLR/TRS多功能插孔, 1个3.5毫米输入接口, 以及1个 XLR环接输出接口
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	685毫米 x 423毫米 x 383毫米 (27英寸 x 17英寸 x 15英寸)
净重:	17.3千克 (38.0磅)
装运重量:	23.0千克 (50.7磅)
功耗3:	100 - 240 V~, 50 - 60 Hz, 0.8 - 0.5 A

无源扬声器

ZLX-12

频率响应(-3 dB)1:	82 Hz - 18 KHz
频率范围(-10 dB):	55 Hz - 20 kHz
轴向灵敏度:	95 dB
最大声压级2:	125 dB
推荐高通频率:	40 Hz
覆盖范围(水平x垂直):	90° x 60°
功率处理能力:	连续功率: 250 W; 峰值功率: 1000 W
低频换能器:	EVS-12K, 300毫米 (12英寸) 低音单元
高频换能器:	DH-1K
分频频率:	2.1 kHz
额定阻抗:	8 Ω
最小阻抗:	7 Ω
连接器:	双NL4
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	610毫米 x 356毫米 x 356毫米(24英寸 x 14英寸 x 14英寸)
净重:	14.9千克 (32.8磅)

装运重量：18.0千克（39.6磅）

1全空间测量，在地面或墙面安装时将产生低频延伸。

2最大声压级是在最大输出下使用宽带粉红噪声在1米处测量得出的。

ZLX-15

频率响应(-3 dB)1:	56 Hz - 18 KHz
频率范围(-10 dB):	44 Hz - 20 kHz
轴向灵敏度:	96 dB
最大声压级2:	126 dB
推荐高通频率:	40 Hz
覆盖范围(水平x垂直):	90° x 60°
功率处理能力:	连续功率: 250 W; 峰值功率: 1000 W
低频换能器:	EVS-15L, 380毫米 (15英寸) 低音单元
高频换能器:	DH-1K
分频频率:	1.7 kHz
额定阻抗:	8 Ω
最小阻抗:	7 Ω
连接器:	双NL4
箱体:	聚丙烯
网罩:	18号黑色粉末喷漆钢
颜色:	黑色
尺寸(高x宽x深):	685毫米 x 423毫米 x 383毫米(27英寸 x 17英寸 x 15英寸)
净重:	16.6千克 (36.5磅)
装运重量:	22.0千克 (48.3磅)

1全空间测量，在地面或墙面安装时将产生低频延伸。
2最大声压级是在最大输出下使用宽带粉红噪声在1米处测量得出的。

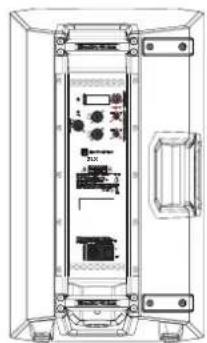

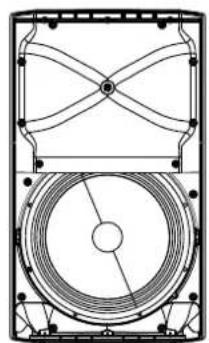

7.1 尺寸

图示为有源型号。

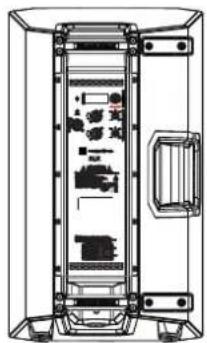

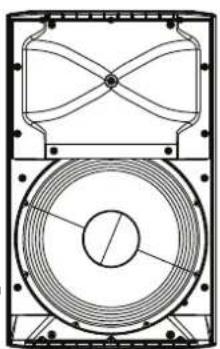

图片7.1：尺寸：12"，ZLX型号

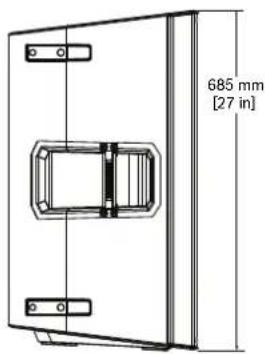

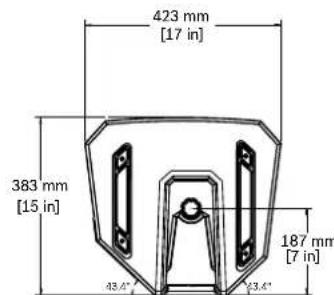

图片7.2：尺寸：15"，ZLX型号

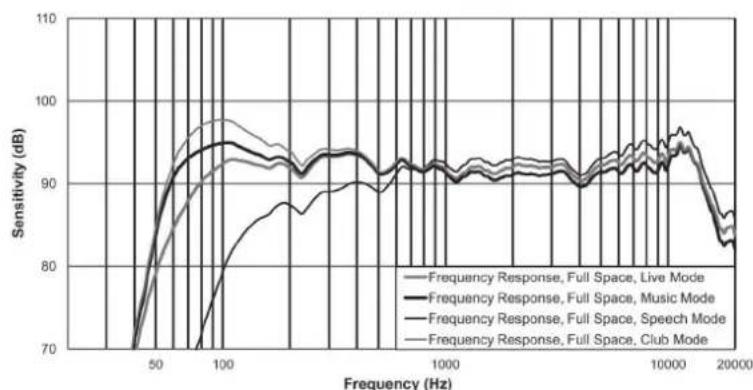

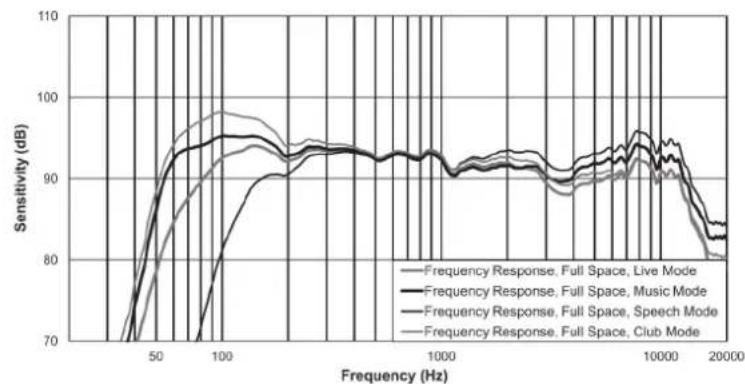

7.2 频率响应

有源扬声器

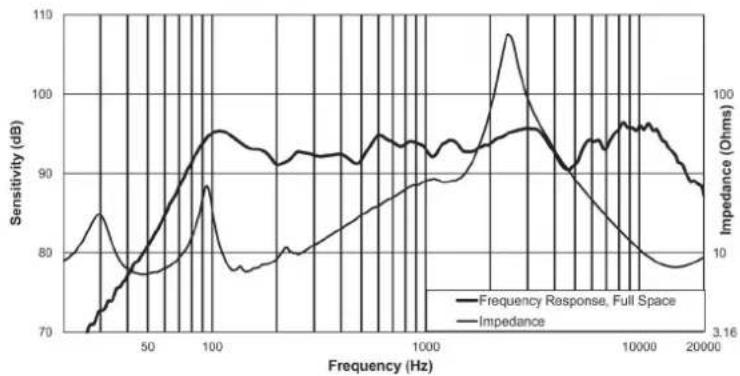

图片7.3：频率响应：12"，ZLX有源型号

图片7.4：频率响应：15"，ZLX有源型号

无源扬声器
图片7.5：频率响应：12"，无源型号

图片7.6：频率响应：15"，无源型号

TELEX
