ESC4000-E10S - 服务器 ASUS - 免费用户手册

产品类型	机架式服务器
品牌	ASUS
型号	ESC4000-E10S
支持的处理器	第三代英特尔至强可扩展处理器（双插槽）
处理器数量	1或2
内存类型	DDR4 ECC RDIMM/LRDIMM
内存插槽数量	16个（每个处理器8个）
最大内存容量	4TB（使用256GB内存条）
存储托架	8个前置2.5英寸SAS/SATA/NVMe托架 + 2个内置M.2托架
RAID控制器	集成RAID 0, 1, 5, 10（可选SAS卡）
电源	双冗余1600W 80+铂金电源（热插拔）
尺寸（长x宽x高）	445 x 800 x 87.5毫米（2U）
重量	约18公斤（不含配件）
网络接口	2个10Gb/s以太网口(RJ45)，1个IPMI管理端口
连接性	6个USB 3.0接口（2前4后），1个VGA，1个COM
主要功能	虚拟化，高性能计算，云存储，数据分析
维护与清洁	定期清洁通风口格栅；使用防静电布和压缩空气
安全性	TPM 2.0模块，机箱盖锁，BIOS密码，安全IPMI管理
备件与可维修性	模块化组件（电源，风扇，硬盘）支持热插拔；停产后5年内提供备件
工作温度	10°C至35°C
保修	3年（零件和人工，可延长）

常见问题 - ESC4000-E10S ASUS

ESC4000-E10S支持哪些处理器？

该服务器支持第三代英特尔至强可扩展处理器（Ice Lake架构），支持单路或双路配置。

最大可安装多少内存？

通过16个DIMM插槽（每个处理器8个），使用256GB RDIMM或LRDIMM内存条，最大支持4TB DDR4 ECC内存。

有多少个存储托架？

机箱包含8个前置2.5英寸托架（SAS/SATA/NVMe）和2个内置M.2托架用于操作系统。

服务器是否支持硬件RAID？

是的，集成的RAID控制器支持0, 1, 5, 10级别。可选添加SAS卡以获得更多灵活性。

电源功率是多少？

ESC4000-E10S配备两个1600W冗余电源，通过80+铂金认证，支持热插拔。

该服务器是否适合虚拟化？

当然。凭借其可扩展处理器、大容量内存和RAID支持，非常适合VMware ESXi, Hyper-V, KVM等。

如何清洁和维护服务器？

使用防静电布和压缩空气清理通风口格栅。避免使用液体产品。如有空气过滤器，请进行更换。

集成了哪些安全功能？

服务器集成了TPM 2.0模块、物理机箱盖锁、BIOS密码以及加密的IPMI管理。

在哪里可以找到此型号的备件？

备件（电源、风扇、硬盘、卡）可通过华硕授权经销商购买。备件供应保证在停产后5年内。

ESC4000-E10S的保修期是多久？

制造商保修期为3年（零件和人工）。可付费延长。

用户手册 ESC4000-E10S ASUS

© ASUSTeK Computer Inc. All rights reserved. 华硕电脑股份有限公司保留所有权利。

本用户手册包括但不限于其所包含的所有信息都受到着作权法的保护，未经华硕电脑股份有限公司（以下简称“华硕”）许可，不得有任何仿造、复制、摘抄、转译、发行等行为或为其它利用。

免责声明

本用户手册是以“现状”及“以当前明示的条件下”的状态提供给您。在法律允许的范围内，华硕就本用户手册，不提供任何明示或默示的担保及保证，包括但不限于商业畅销性、特定目的适用性、未侵害任何他人权利及任何使用本用户手册或无法使用本用户手册的保证，且华硕对因使用本用户手册而获取的结果或通过本用户手册所获得任何信息的准确性或可靠性不提供担保及保证。

用户应自行承担使用本用户手册的所有风险。用户明确了解并同意华硕、华硕的被授权人及董事、管理层、员工、代理商、关联企业皆无须为您因本用户手册、或因使用本用户手册、或因不可归责于华硕的原因而无法使用本用户手册或其任何部分而可能生成的衍生、附带、直接、间接、特别、惩罚或任何其它损失（包括但不限于利益损失、业务中断、数据遗失或其它金钱损失）负责，不论华硕是否被告知发生上述损失之可能性。

由于部分国家或地区可能不允许责任的全部免除或对上述损失的责任限制，所以上述限制或排除条款可能对您不适用。

用户知悉华硕有权随时修改本用户手册。本产品规格或驱动程序一经改变，本用户手册将会随之更新。本用户手册更新的详细说明请您访问华硕的客户服务网http://www.asus.com.cn/support，或是直接与华硕电脑客户关怀中心 400-620-6655 联系。

对于本用户手册中提及的第三方产品名称或内容，其所有权及知识产权都为各产品或内容所有人所有且受当前知识产权相关法律及国际条约的保护。

当下列两种情况发生时，本产品将不再受到华硕的保修及服务：

（1）本产品曾经过非华硕授权的维修、规格更改、零件替换或其它未经过华硕授权的行为。
（2）本产品序列号模糊不清或丢失。

目录

使用注意事项……vi

用电安全……vii

电磁安全……vii

静电元件……vii

警告用户……vii

关于本用户手册……viii

章节说明......viii

提示符号....ix

哪里可以找到更多的产品信息 ix

产品回收与处理....×

第一章：系统导览

1.1 产品包装内容..... 1-2

1.2 序列号贴纸..... 1-2

1.3 产品规格表.... 1-3

1.4 前面板.... 1-5

1.5 后面板.... 1-5

1.6 内部组件.... 1-6

1.7 LED 显示灯号说明 ..... 1-7

1.7.1 前面板指示灯 1-7

1.7.2 网络接口指示灯 1-8

1.7.3 存储设备状态指示灯 1-9

1.7.4 Q-Code/Port 80 指示灯 ..... 1-10

第二章：硬件安装

2.1 机箱上盖.....2-2

2.1.1 导风罩 2-4

2.2 中央处理器（CPU） 2-5

2.2.1 安装中央处理器与散热片 2-5

2.3 系统内存..... 2-9

2.3.1 概述..... 2-9

2.3.2 内存设置..... 2-9

2.3.3 安装内存条 ..... 2-11

2.3.4 取出内存条 ..... 2-12

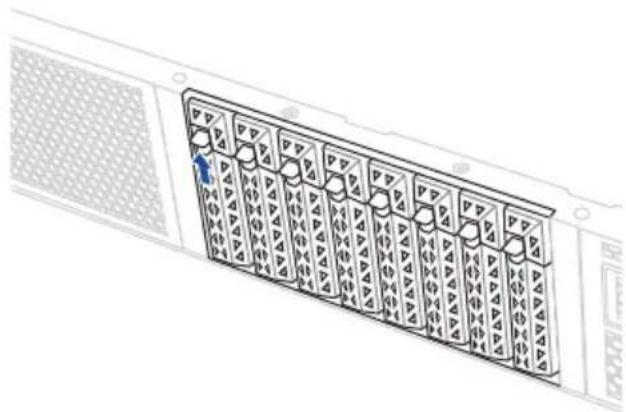

2.4 安装存储设备.....2-13

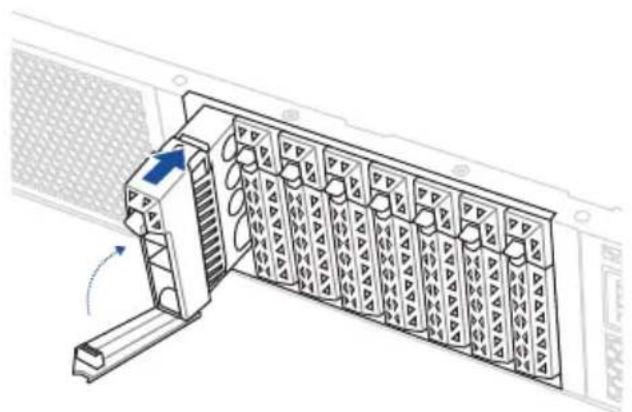

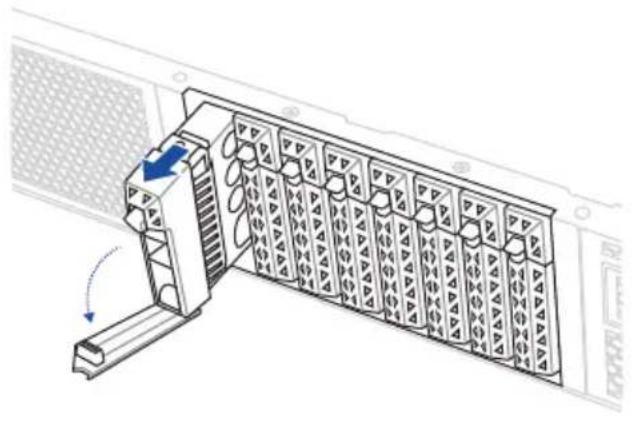

2.4.1 安装 2.5 英寸 SATA/SAS/NVMe 存储设备 ..... 2-13

2.5 扩展插槽.....2-15

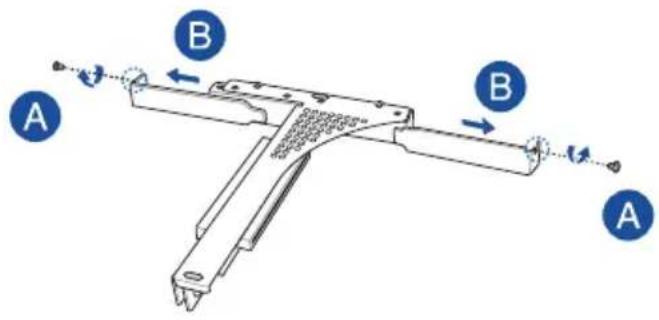

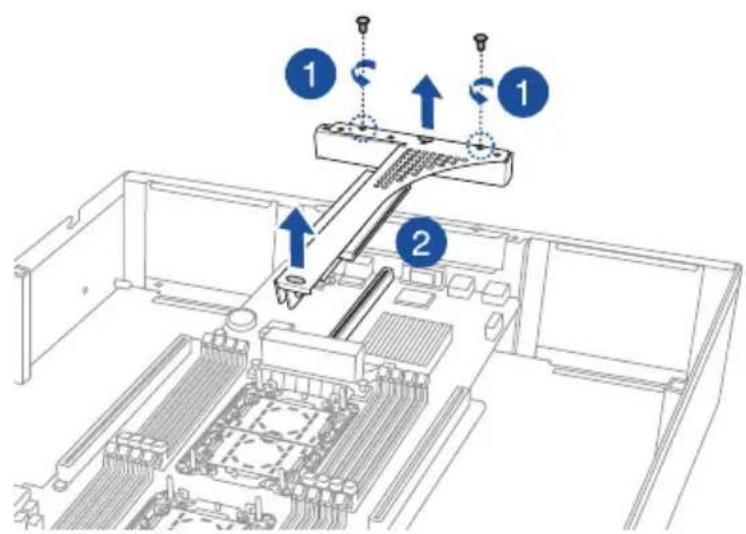

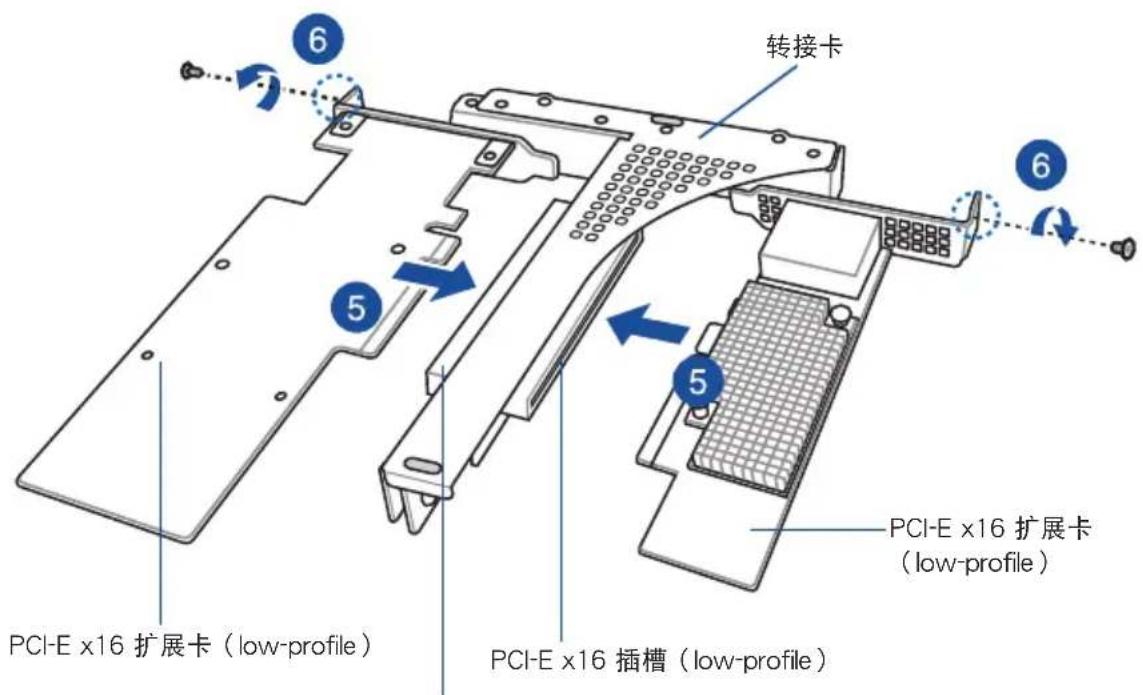

2.5.1 安装扩展卡至转接卡上 2-15

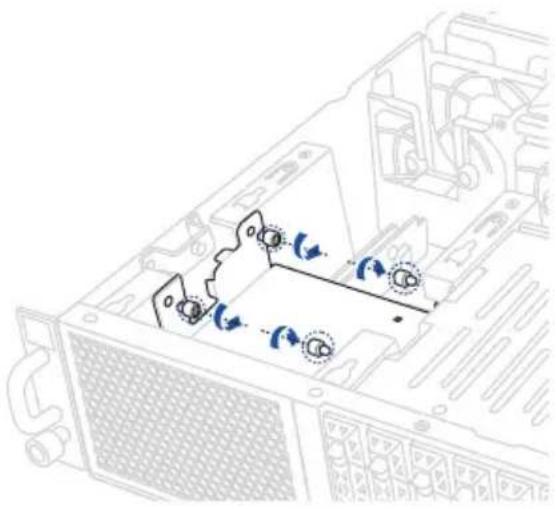

2.5.2 安装华硕 PIKE II 卡 2-18

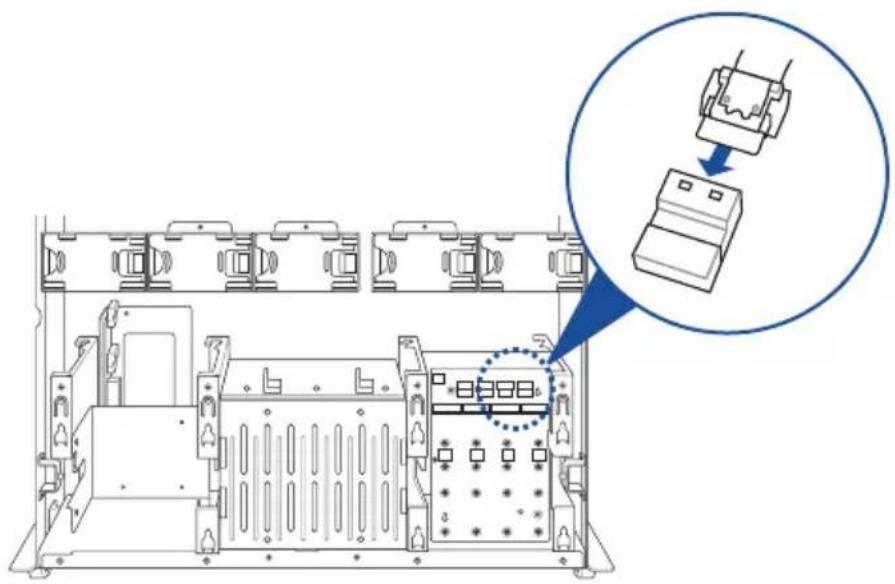

2.5.3 重新连接排线至 M.2 扩展面板（仅 SKU-3）.....2-21

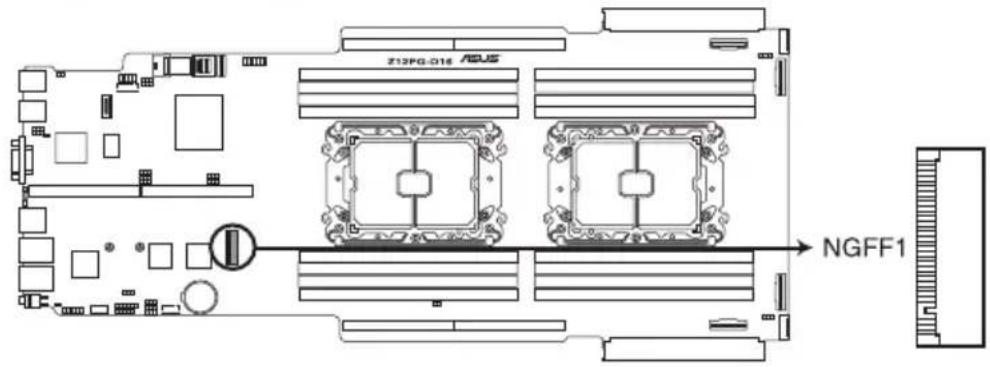

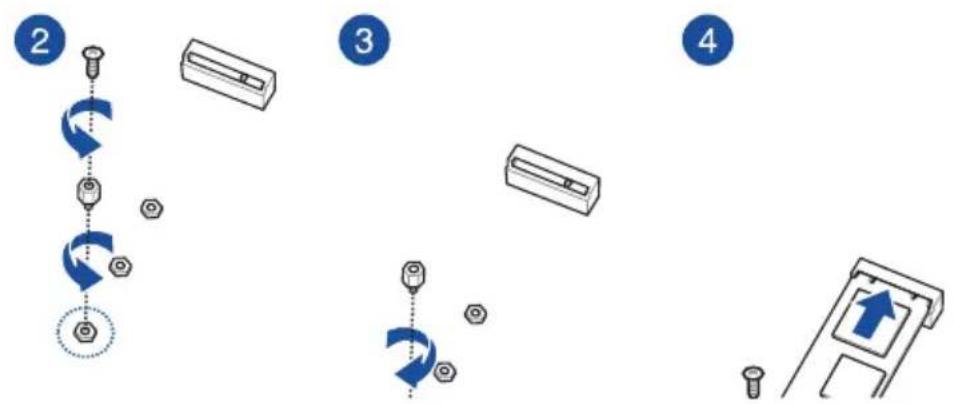

2.5.4 安装 M.2（NGFF）扩展卡 2-23

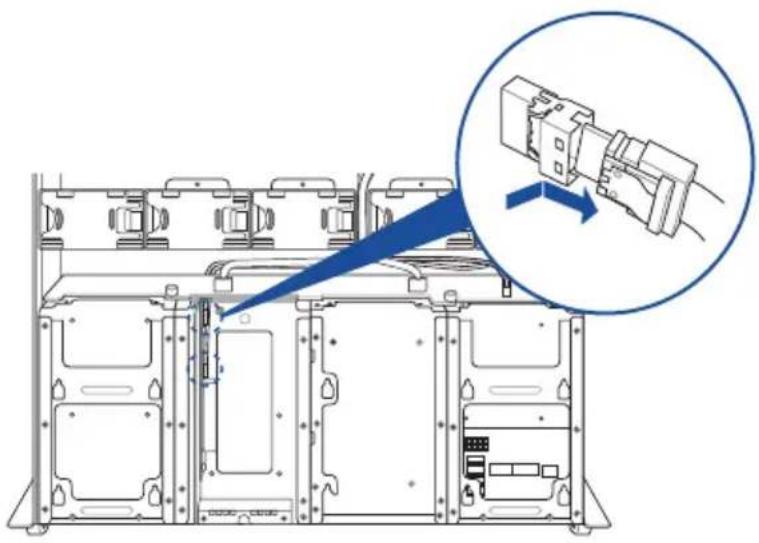

2.5.5 重新连接排线至 OCP 3.0 插槽基板（仅 SKU-2）....2-24

2.5.6（选配）安装PFR模块 2-26

2.5.7 设置扩展卡 ..... 2-27

目录

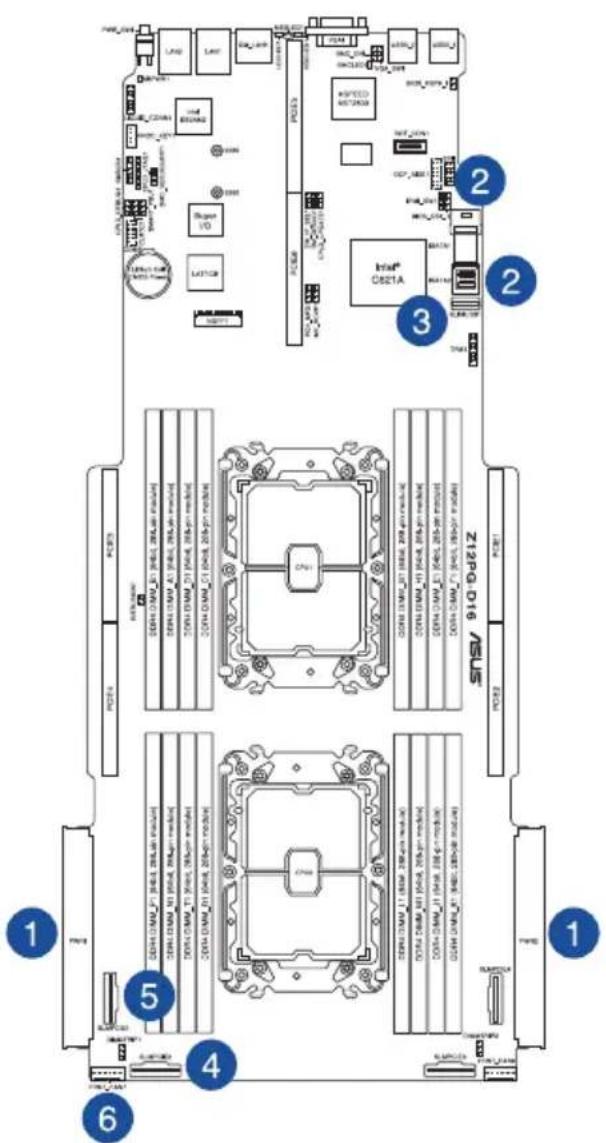

2.6 连接排线.....2-28

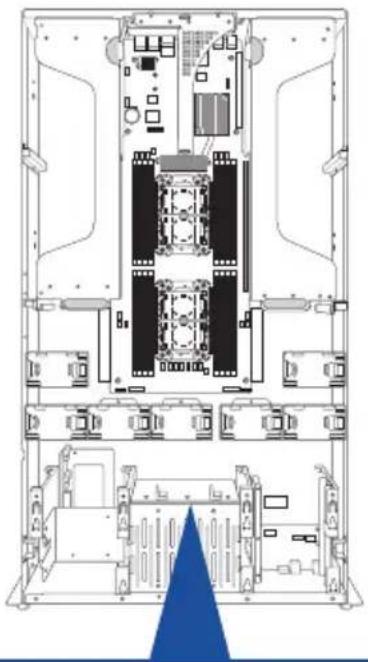

2.7 SATA/SAS 背板排线的连接 ..... 2-29

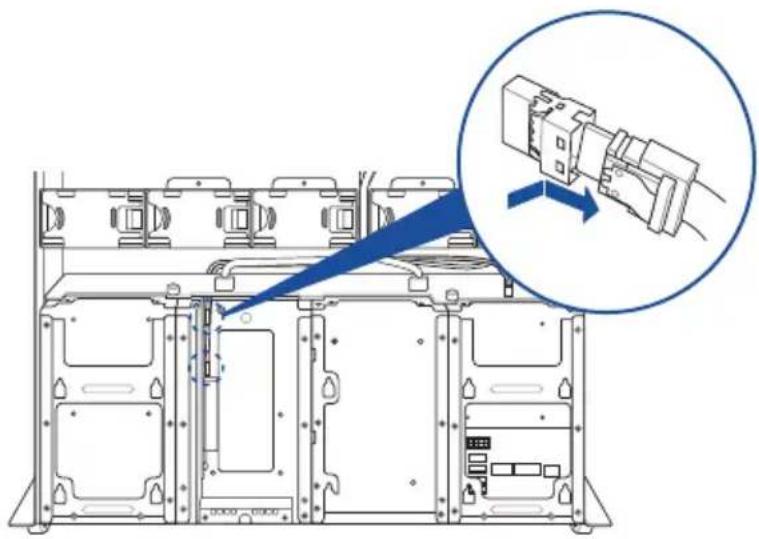

2.7.1 重新连接排线以设置 4 NVMe .....2-30

2.8移除系统组件 2-32

2.8.1 理线器金属档板 ..... 2-32
2.8.2 系统风扇.....2-33

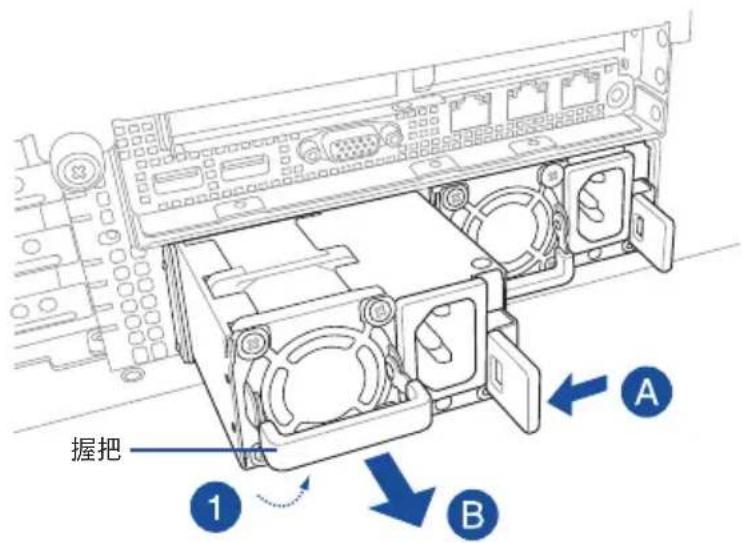

2.8.3 更换电源（PSU） 2-34

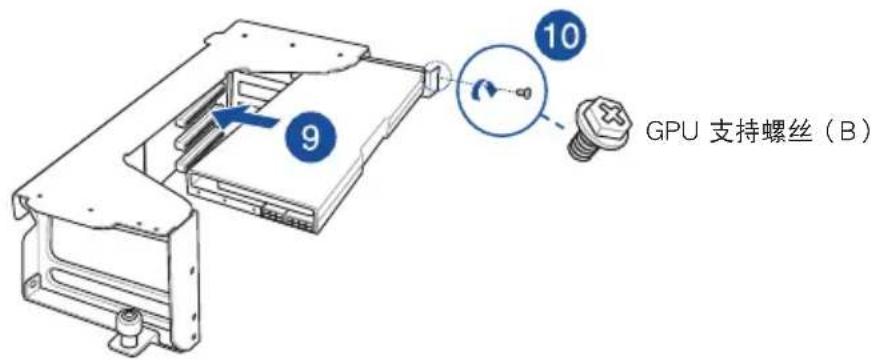

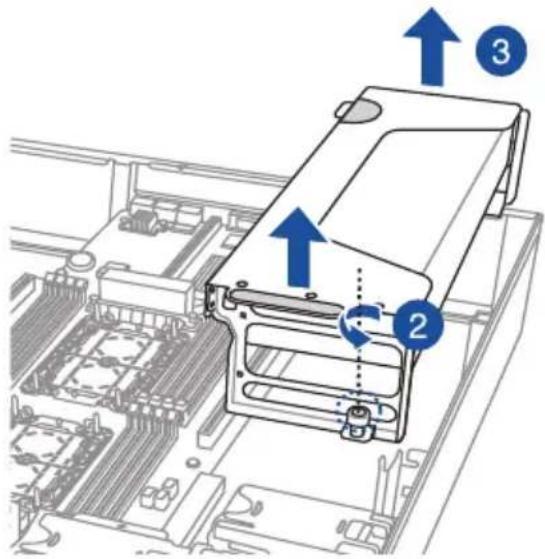

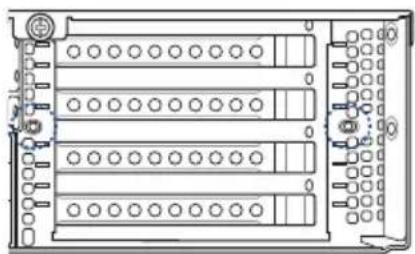

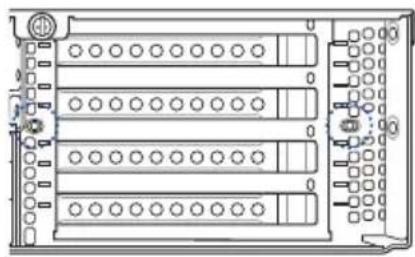

2.8.4 GPU 卡....2-36

2.9 选配滑轨套件.....2-40

第三章：主板信息

3.1 主板结构图 3-2
3.2 跳线选择区 3-4

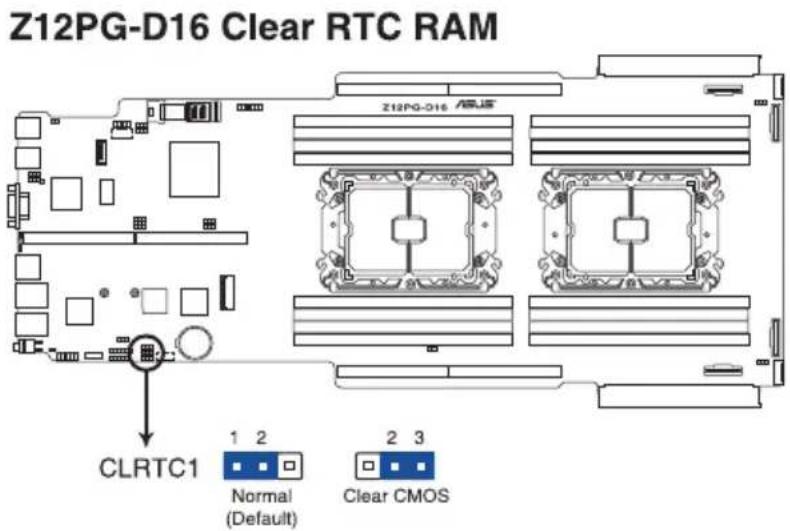

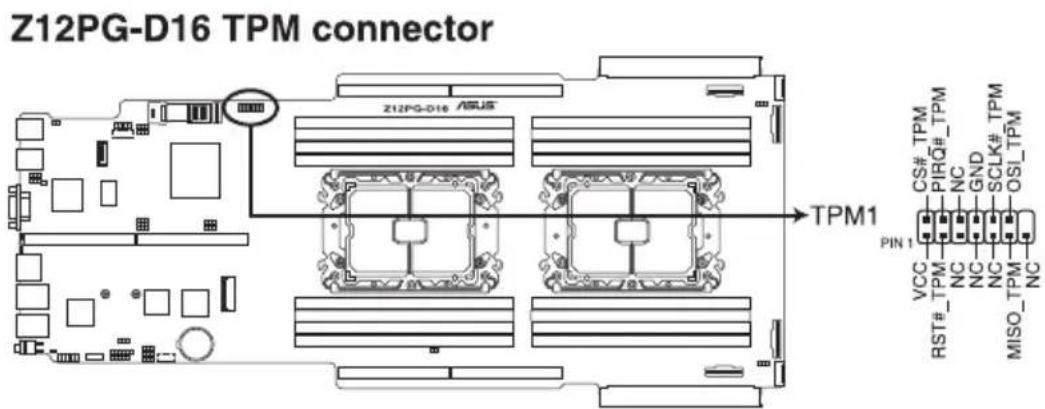

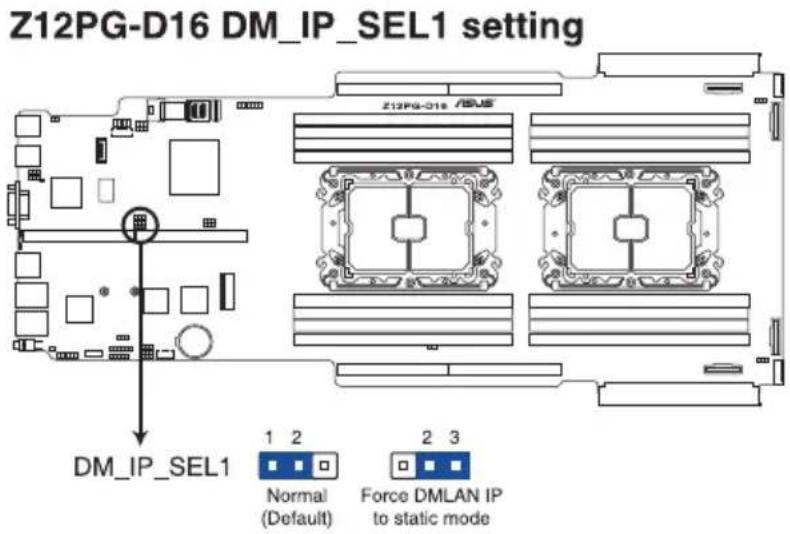

3.3 内部连接插座.... 3-9
3.4 内部指示灯....3-17

第四章：BIOS 程序设置

4.1 管理、更新您的 BIOS 程序 4-2

4.1.1 华硕 CrashFree BIOS 3 程序 4-2
4.1.2 使用华硕 EzFlash 更新程序 4-3
4.1.3 BUPDATER 工具程序 4-4

4.2 BIOS 程序设置..... 4-6

4.2.1 BIOS 程序菜单介绍 4-7
4.2.2 功能表列说明 4-7

4.3 主菜单（Main） 4-9

4.4 高级菜单（Advanced menu） 4-10

4.4.1 OffBoard SATA 控制器设置 4-10
4.4.2 Trusted Computing....4-11
4.4.3 ACPI 设置....4-11
4.4.4 Redfish Host 介面设置 ....4-11
4.4.5 内置网络设置（Onboard LAN Configuration）....4-12
4.4.6 串口控制面板重新定向（Serial Port Console Redirection） .....4-13
4.4.7 SIO Common 设置 4-16

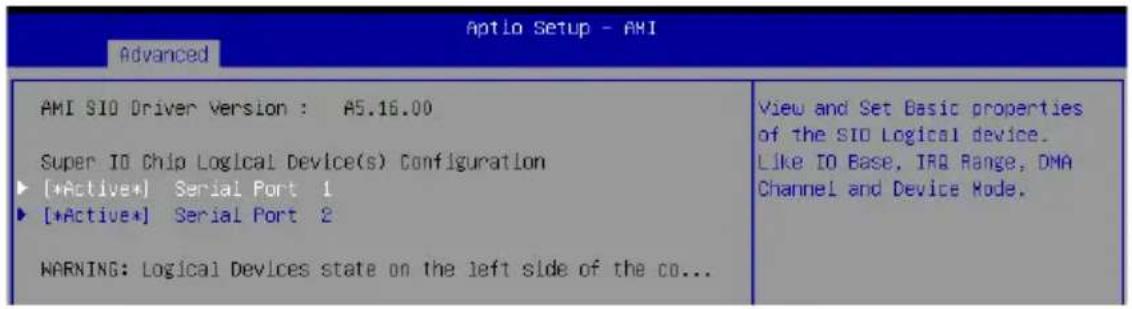

4.4.8 SIO 设置....4-16
4.4.9 PCI 子系统设置（PCI Subsystem Settings）....4-17
4.4.10 USB 设置（USB Configuration） 4-18
4.4.11 局域网堆栈设置（Network Stack Configuration）....4-19
4.4.12 CSM 设置 4-20
4.4.13 NVMe 设置（NVMe Configuration）....4-21
4.4.14 APM 设置 4-22
4.4.15 第三方 UEFI 驱动程序设置 ..... 4-23

4.5 平台设置菜单（Platform Configuration menu） 4-24

4.5.1 PCH 设置.....4-24
4.5.2 Miscellaneous 设置 4-25
4.5.3 Server ME 设置 4-26

目录

4.5.4 Runtime Error Logging 支持 4-27

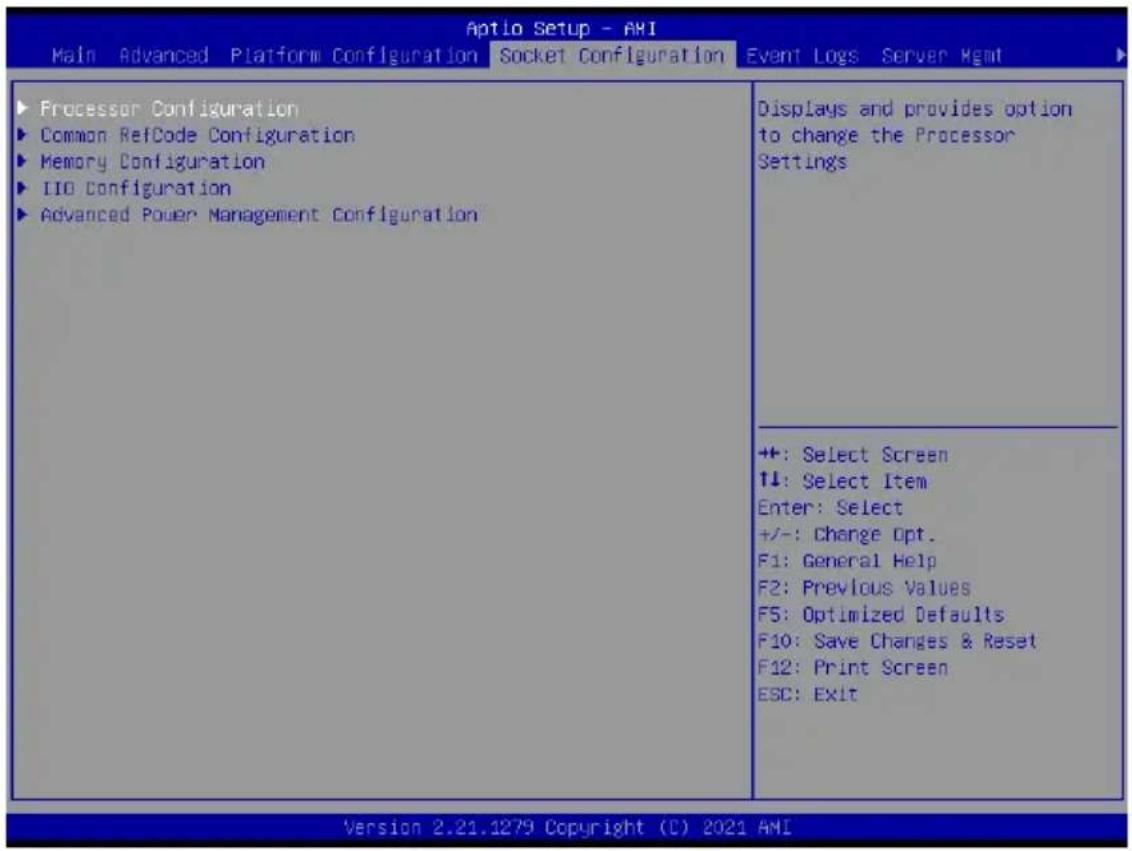

4.6 插槽设置菜单（Socket Configuration menu） 4-30

4.6.1 处理器设置（Processor Configuration） 4-31

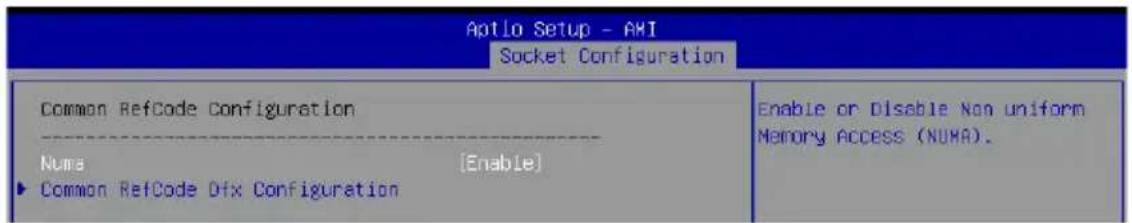

4.6.2 常用的 RefCode 设置 4-34
4.6.3 内存设置（Memory Configuration） 4-35
4.6.4 IIO 设置.....4-36
4.6.5 高级电源管理设置 4-51

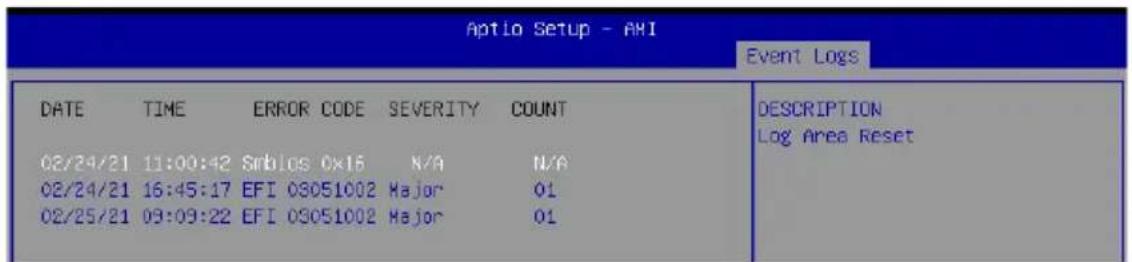

4.7 事件记录菜单（Event Logs menu）....4-56

4.7.1 更改 Smbios 事件记录设置 ..... 4-57
4.7.2 查看 Smbios 事件记录（View Smbios Event Log）....4-58

4.8 服务器管理菜单（Server Mgmt menu）....4-59

4.8.1 系统事件记录（System Event Log） 4-60
4.8.2 BMC 自我检测记录（BMC self test log） 4-60

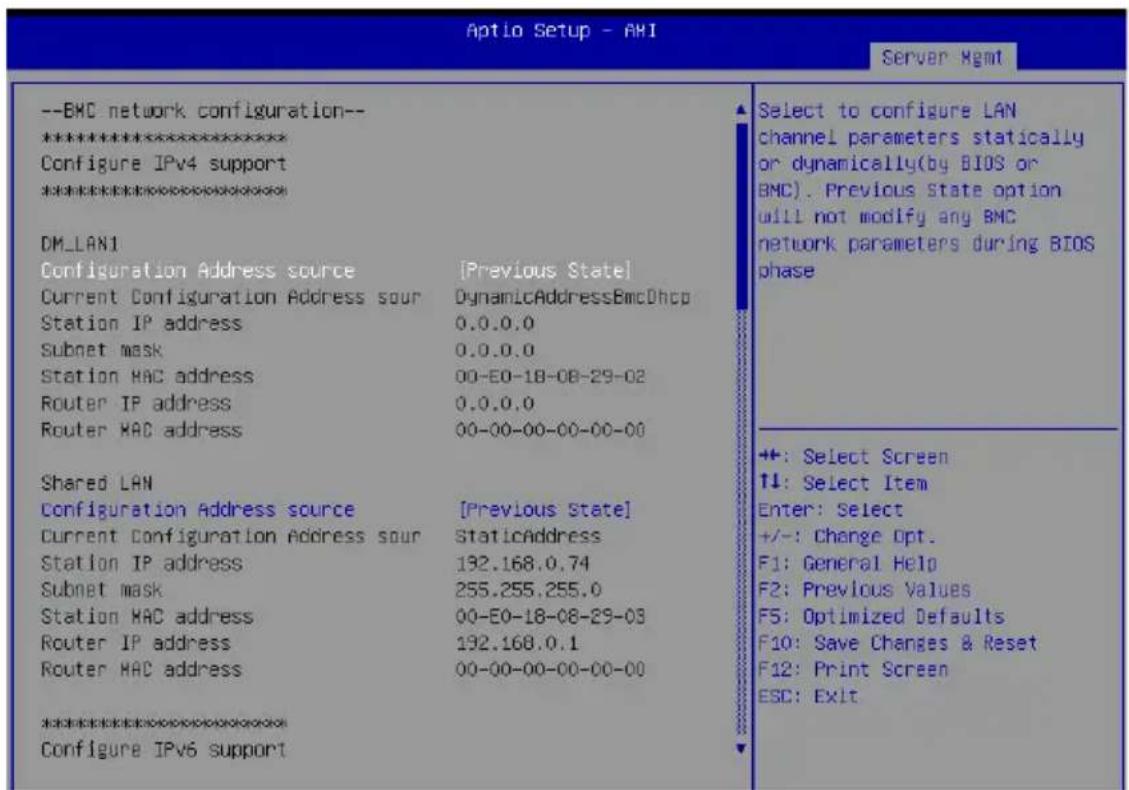

4.8.3 BMC 网络设置 4-61

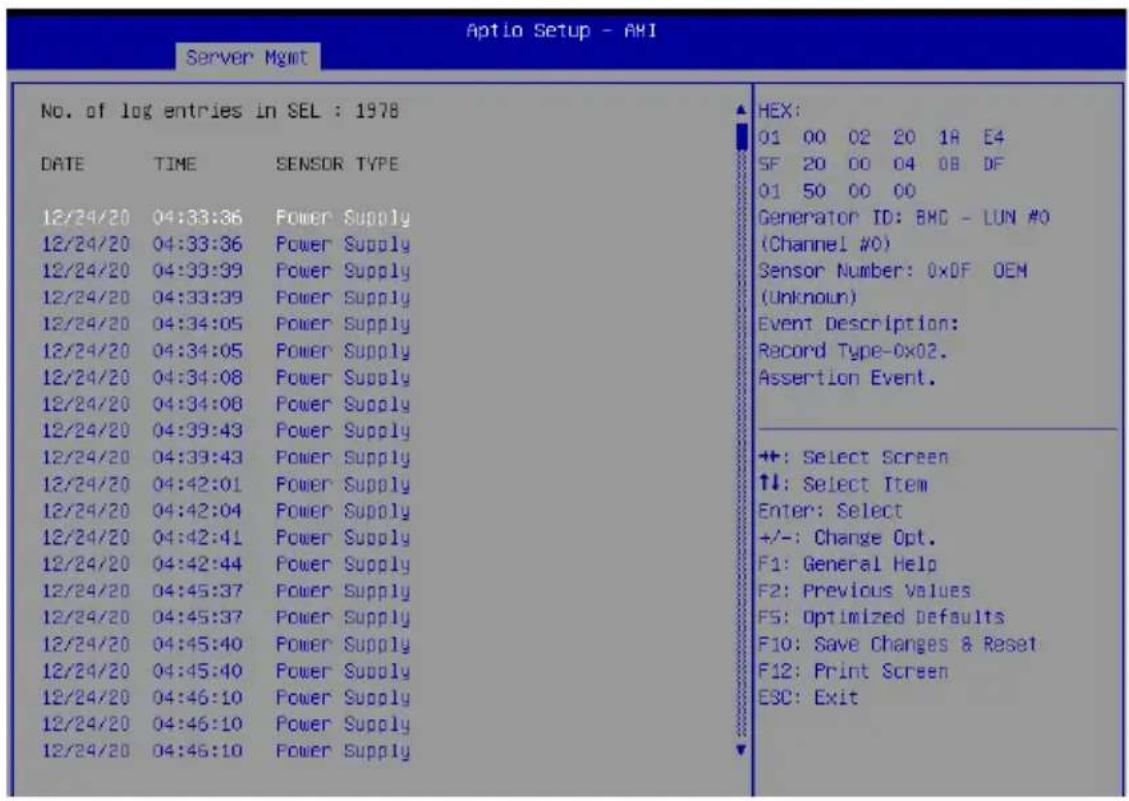

4.8.4 查看系统事件记录（View System Event Log） 4-63

4.9.1 安全启动（Secure Boot） 4-65

4.10 启动菜单（Boot menu） 4-68

4.10.1 启动设置（Boot Configuration） 4-69

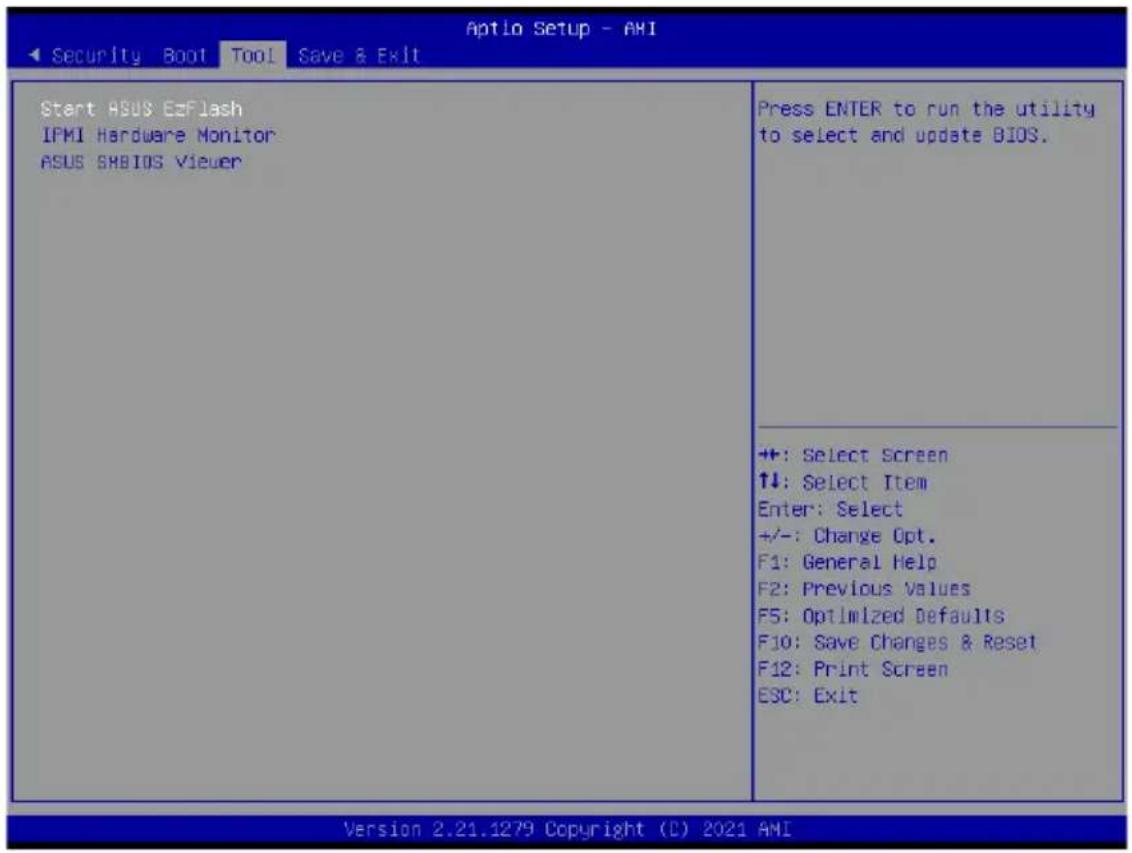

4.11 工具菜单（Tool menu） 4-70
4.12 退出 BIOS 程序（Exit） 4-71

第五章：安装驱动程序

5.1 安装应用程序与工具程序 5-2

附录

Z12PG-D16 架构图.....A-2

服务与支持....A-3

使用注意事项

操作服务器之前请务必详阅以下注意事项，避免因人为的疏失造成系统损伤甚至人体本身的安全。

请勿使用非本产品配备的电源线，由于电路设计之不同，将有可能造成内部零件的损坏。

• 使用前，请检查每一条连接线是否都已经依照用户手册指示连接妥当，以及电源线是否有任何破损，或是连接不正确的情形发生。如有任何破损情形，请尽速与您的授权经销商联络，更换良好的线路。
• 服务器安放的位置请远离灰尘过多，温度过高，太阳直射的地方。
• 保持机器在干燥的环境下使用，雨水、湿气、液体等含有矿物质将会腐蚀电子线路。
• 使用服务器时，务必保持周遭散热空间，以利散热。
• 使用前，请检查各项外围设备是否都已经连接妥当再启动。
• 避免边吃东西边使用服务器，以免污染机件造成故障。
• 请避免让纸张碎片、螺丝及线头等小东西靠近服务器之连接器、插槽、孔位等处，避免短路及接触不良等情况发生。
• 请勿将任何物品塞入服务器机件内，以避免引起机件短路，或是电路损毁。
• 服务器启动一段时间之后，散热片及部份IC表面可能会发热、发烫，请勿用手触摸，并请检查系统是否散热不良。
• 在安装或是移除外围设备时请先关闭电源。
• 在更换热插拔式连接器的零件（如：Power Supply unit、HDD、DC Fan等）之前，需先将产品的电源移除。
• 电源若坏掉，切勿自行修理，请交由授权经销商处理。
• 请不要试图拆启动器内部，非专业人员自行拆启动器将会造成机器故障问题。
• 服务器的机箱、铁片大部分都经过防割伤处理，但是您仍必须注意避免被某些细部铁片尖端及边缘割伤，拆装机箱时最好能够戴上手套。
• 当你有一阵子不使用服务器时，休假或是台风天，请关闭电源之后将电源线拔掉。
• 本产品推荐之环境操作温度为 35^ C 。
• 主板上之 RTC 电池如果更换不正确会有爆炸的危险，请依照制造商说明书处理用过的电池。

用电安全

电磁安全

• 拆装任何元件或是搬移服务器之前，请先确定与其连接的所有电源都已经拔掉。
• 拆装任何元件上连接的数据线之前，请先拔掉连接的电源线，或是先安装数据线之后再安装电源线。
• 使用一只手拆装数据线，以避免接触到两个不同电位表面造成不当的电流突波冲击生成。
• 服务器电源线请勿与其他事物机器共用同一个插座，尽量不要使用延长线，最好能够连接一台不断电系统 UPS。

静电元件

处理器、内存、主板、扩展卡、磁盘、硬盘等设备，是由许多精密的集成电路与其它元件所构成，这些集成电路很容易因为遭受静电的影响而损坏。因此，在拆装任何元件之前，请先做好以下的准备：

• 如果您有静电环等防静电设备，请先戴上。
• 假如您所处的环境并没有防静电地板，开始拆装服务器之前，请您先将身体可能带的静电消除。
• 在尚未准备安装前，请勿将元件由防静电袋中取出。
• 将元件由防静电袋中取出时，请先将它与服务器金属平面部份碰触，释放静电。
• 拿持元件时尽可能不触碰电路板，及有金属接线的部份。
• 请勿用手指接触服务器之连接器、IC 脚位、附加卡之金手指等地方。
• 欲暂时置放元件时请放置在防静电垫或是防静电袋上，再次拿起时请将它与服务器金属平面部份碰触。

本系统是以具备接地线之三孔电源线插座而设计，请务必将电源线连接到墙上的三孔电源插座上，以避免突冲电流造成服务器损害情形发生。

警告用户

此为 A 类信息技术设备，于居住环境中使用时，可能会造成射频扰动，在这种情况下，用户会被要求采取某些适当的对策。

关于本用户手册

本用户手册主要是针对有经验且具有个人电脑硬件组装知识的用户所撰写的。本手册可以帮助您创建起最新、功能强大的 ESC4000-E10S 华硕服务器。手册内容介绍本产品各部份元件的拆装、设置，因此，部份元件可能是选购配备，并未包含在您的产品当中，假如您有需要选购该配备，请向本公司授权经销商咨询。

章节说明

本用户手册的内容结构如下：

第一章：系统导览

本章以清楚的图标带您认识华硕服务器的功能及特色，包括系统的前、后面板以及内部功能的介绍。

第二章：硬件安装

本章以逐步说明的方式，教您如何将系统所需的零组件正确地安装至本服务器里头。

第三章：主板信息

本章提供本服务器内置主板的相关信息，包括主板的结构图、跳线设置以及连接端口位置等。

第四章：BIOS 程序设置

本章提供服务器之 BIOS 的升级与管理及 BIOS 设置的相关信息。

第五章：安装驱动程序

本章提供主板相关之驱动程序的安装说明。

附录

在本附录里将列出相关的联络信息。

提示符号

以下为本手册所使用到的各式符号说明：

警告：提醒您在进行某一项工作时要注意您本身的安全。

小心：提醒您在进行某一项工作时要注意勿伤害到主板元件。不当的动作可能会对产品造成损害。

注意：重点提示，重要的注意事项。您必须遵照用户手册所描述之方式完成一项或多项软硬件的安装或设置。

说明：小秘诀，名词解释，或是进一步的信息说明。提供有助于完成某项工作的诀窍和其他额外的信息。

哪里可以找到更多的产品信息

您可以通过下面所提供的两个渠道来获得您所使用的华硕产品信息以及软硬件的升级信息等。

1. 华硕网站

您可以到 http://w3.asus.com.cn 华硕电脑互联网，来取得所有关于华硕软硬件产品的各项信息。

2. ASUS Control Center (ACC) 用户手册

本用户手册介绍如何设置并使用华硕伺服器管理工具。

电子电器产品有害物质限制使用标示要求：图中之数字为产品之环保使用期限。仅指电子电器产品中含有的有害物质不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。

产品中有害物质的名称及含量：

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

备注：

1. 此产品所标示之环保使用期限，系指在一般正常使用状况下。
2. 该部件仍符合欧盟命令 2011/65/EU 的规范。

产品回收与处理

华硕与资源回收业者以最高标准相互配合，以保护我们的环境，确保工作者的安全，以及遵从全球有关环境保护的法律规定。我们保证以资源回收的方式回收以往生产的旧设备，通过多样的方式保护环境。

如欲了解更多关于华硕产品资源回收信息与联络方式，请连在线网至CSR（Corporate Social Responsibility）网页：http://csr.asus.com/english/Takeback.htm。

请勿将本主板当作一般垃圾丢弃。本产品零组件设计为可回收利用。这个打叉的垃圾桶标志表示本产品（电器与电子设备）不应视为一般垃圾丢弃，请依照您所在地区有关废弃电子产品的处理方式处理。

请勿将内含汞的电池当作一般垃圾丢弃。这个打叉的垃圾桶标志表示电池不应视为一般垃圾丢弃。

系统导览

本章以清楚的图标带您认识华硕服务器的功能及特色，包括系统的前、后面板以及内部功能的介绍。

1

1.1 产品包装内容

以下为本服务器包装内的组件。

标准元件

机种型号 ESC4000-E10S

机箱 华硕 2U 机架式机箱

主板 华硕 Z12PG-D16 服务器主板

配件 1×主板驱动与应用程序光盘

1×ACC 指示卡

1×螺丝(袋)

2×AC 电源线

8×6+2pin VGA 电源线

4×ASUS CPU 8-pin 电源线

4×GPU 导风罩(供 Nvidia/AMD 卡使用)

2×处理器散热片

1×标准式机架安装套件(选配)

• 若以上列出的任何一项配件有损坏或短缺，请尽快与您的经销商联络。
• 选配配件需在购买服务器时选购，无法单独购买。

1.2 序列号贴纸

在您打电话寻求华硕客服中心的协助之前，请先注意产品上的 12 码序列号编号，如 xxSxxxxxxxxxx。请参考以下的图标范例所示。

当核对正确的序列号编号之后，华硕客服中心的人员就能提供快速的查看并针对您的问题提供满意的协助。

序号位于财产标签上。

1.3 产品规格表

华硕 ESC4000-E10S 是一款精心打造的 2U 服务器，内装 Z12PG-D16 系列服务器主板，支持 Intel® 第三代 Xeon® Scalable 处理器，并包含最新的相关技术。

机种型号 ESC4000-E10S
中央处理器/系统总线		Intel®第三代 Xeon® Scalable 处理器(最高至235W)
内存	总插槽数 16(每个 CPU 8 通道、每个 CPU 8 DIMMs)
	扩展容量 最高可扩展达 4096GB
	内存类型	DDR4 3200/2933 RDIMM/LR-DIMM/LR-DIMM 3DSIntel® OptaneTM 持续性内存* 请参考华硕官方网站 w3.asus.com.cn 以查询最新内存 AVL 更新信息
	单条内存大小	32GB、16GB (RDIMM)64GB、32GB (LRDIMM)128GB、64GB (LRDIMM 3DS)* 请参考华硕官网 http://w3.asus.com.cn 以更新最新的 AVL 内存信息。
扩展插槽	总 PCI/PCI-X/PCI-E 插槽数	11
	支持插槽类型	后端:- 4 x PCIe x16 插槽 (Gen4 x16 link,全长,全高)供双槽 GPU 卡或 8 x PCIe x16 插槽 (Gen4 x8 link,全长,全高)供单槽 GPU 卡- 2 x PCIe x16 插槽 (Gen4 x16 link,LP,半长)前端:SKU-1 (default)- 1 x PCIe x8 插槽 (Gen4 x8 link,LP,半长)SKU-2 (per request)- 1 x PCIe x8 插槽 (Gen4 x8 link,LP,半长)或重新连接排线支持 1 x OCP3.0 插槽 (Gen4 x8 link)SKU-3 (per request)- 1 x PCIe x8 插槽 (Gen4 x8 link,LP,半长)或重新连接排线支持 2 x M.2 插槽 (Gen4 x4 link, 最高至 2280)
存储设备插槽	SATA 控制器	Intel® PCH 整合式- 8 x SATA 6Gb/s 连接端口
	SAS 控制器	选购套件:(1 个 PCIe 插槽会被占用)- ASUS PIKE II 3008 8 坠 SAS HBA 卡- ASUS PIKE II 3108 8 坠 SAS HW RAID 卡支持 SAS 12Gbps
	NVMe 控制器	Intel® CPU 整合式支持 Intel® VROC 功能搭配 VROC H/W 金钥
网络功能 网络 1 x 双端口 Intel		® I350 Gigabit 网络控制器
显示功能 显示芯片 BMC 整合式 (Aspeed AST2600 64MB)
前面板 I/O 连接端口 4 x USB 3.2 Gen 1 连接端口
机种型号 ESC4000-E10$
存储设备插槽		8×可热插拔2.5英寸存储设备插槽(背板支持4×SATA/SAS+4×SATA/SAS/NVME)1×内置M.2插槽(Gen3×4link或SATA模式,最高至2280模组)
后面板I/O连接端口		2×USB 3.2 Gen 1连接端口1×显示器输出端口2×Gigabit网络管理端口(RJ45)1×管理用网络接口(RJ45)
开关与LED		前面板开关/指示灯:1×电源开关/指示灯1×Location开关/指示灯1×存储设备指示灯1×信息指示灯1×Q-Code/Port 80指示灯2×网络端口指示灯后面板开关/指示灯:1×电源开关/指示灯1×Location指示灯1×信息指示灯1×存储设备存取指示灯
支持操作系统		Windows®Server 2019Windows®Server 2022RedHat®SuSE®UbuntuVmware*请参考华硕官方网站http://w3.asus.com.cn以查询最新的操作系统支持版本
管理解决方案	外部远端遥控硬件	内置ASMB10-iKVM
	软件ASUS Control Center
尺寸(高×宽×长)800mm×440mm×88mm(2U)
净重(不包含处理器、内存与存储设备)		34kg
毛重(不包含处理器、内存、存储设备;包含外包装)		44kg
电源(PSU)		1+1备援式1600W 80PLUS Platinum电源1+1备援式2200W 80PLUS Platinum电源
环境条件		操作温度:10°C~35°C/无运行下未操作温度:-40°C~70°C未操作湿度:20%~90%(非冷凝)

(下一页继续)

请使用相同瓦数与规格的电源（PSU）模块。若使用不同瓦数的电源（PSU）模块作为组合（例如： 1 × 1600W + 1 × 2000W ）则可能会发生不稳定的情况与造成系统的损坏。

以上列表规格若有更改，恕不另行通知。

1.4 前面板

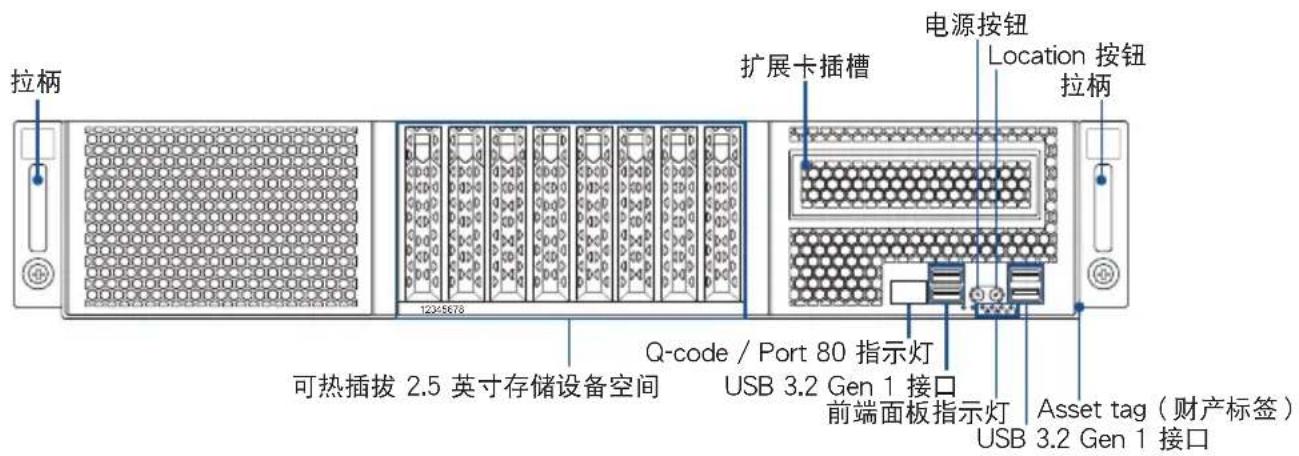

本服务器的前面板提供了简单的存取功能，包括电源按钮、相关的 LED 指示灯以及 USB 接口，可方便您随时了解系统的状况。

关于前面板 LED 指示灯的介绍，请参考 1.7.1 前面板指示灯。

1.5 后面板

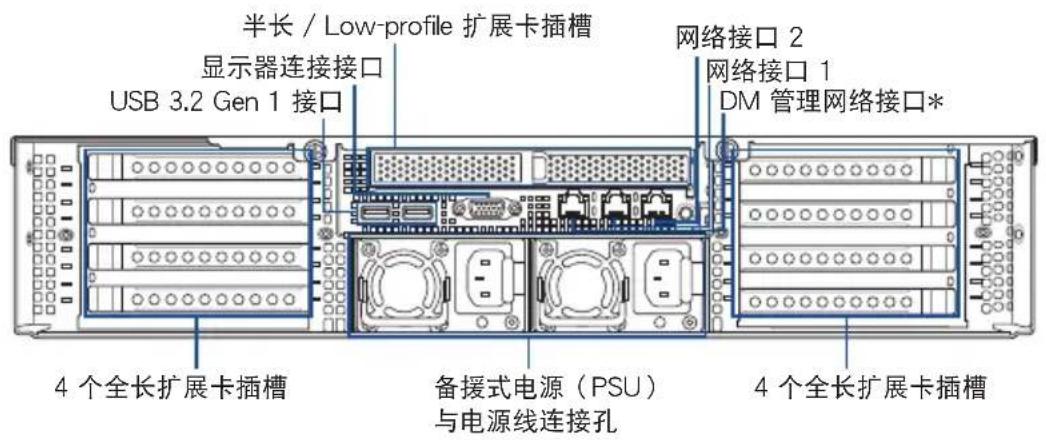

后面板包含了所有连接设备的接口。下图即为服务器后面板图标。

• 后面板会因主板的设计而提供不同的接口，请依照主板实际提供的为主。
• * 本接口只能华硕 ASMB10-iKVM 管理卡使用。

1.6 内部组件

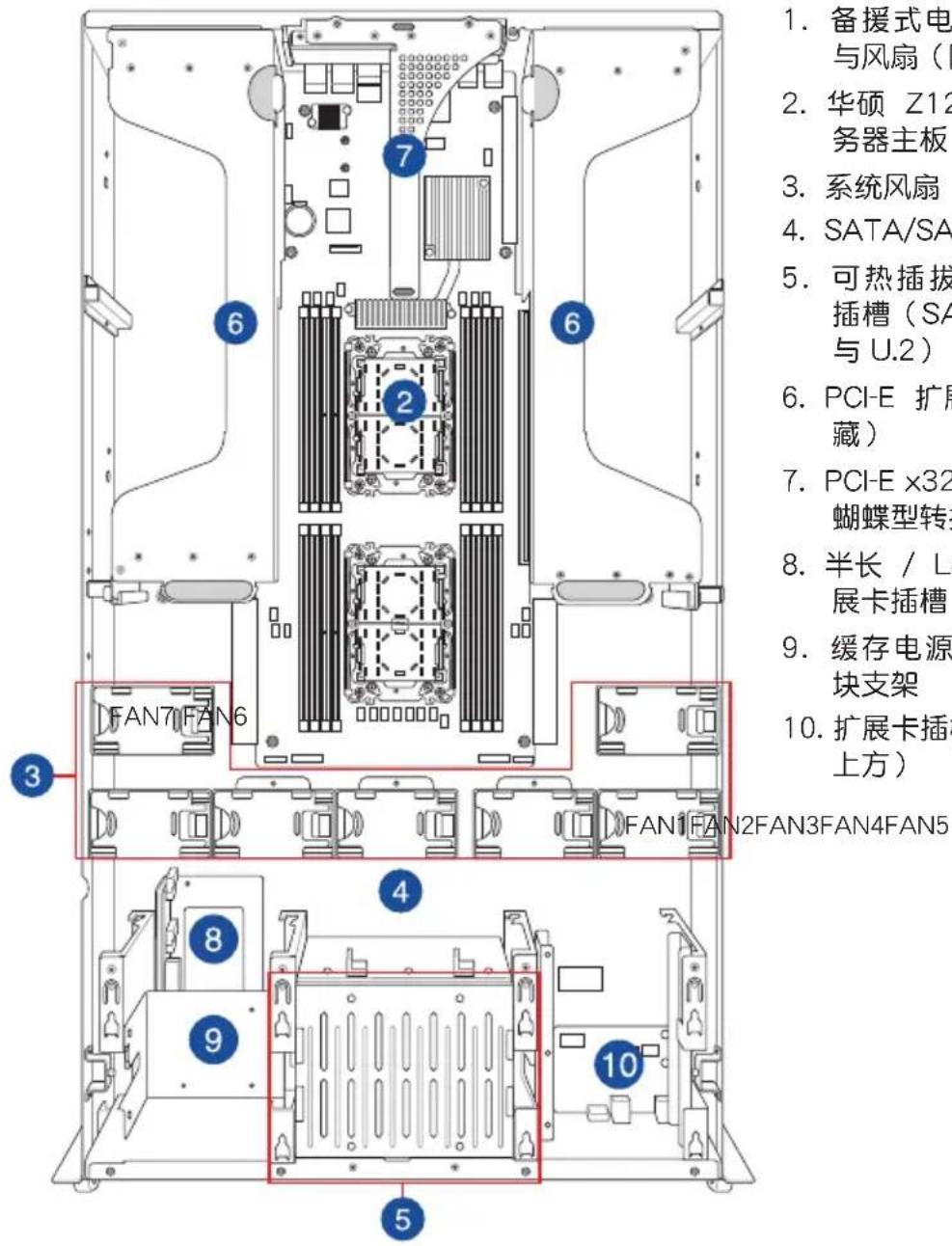

下图即为本服务器的标准内部组件：

产品在运送时，系统外部会罩上保护胶膜。请在启动系统前，先行将胶膜拆除，以免启动后系统无法正常散热而导致过热。

*警告

不当移动内部组件可能会发生危险

请将手或身体其他部位与内部组件保持距离

1.7 LED 显示灯号说明

1.7.1 前面板指示灯

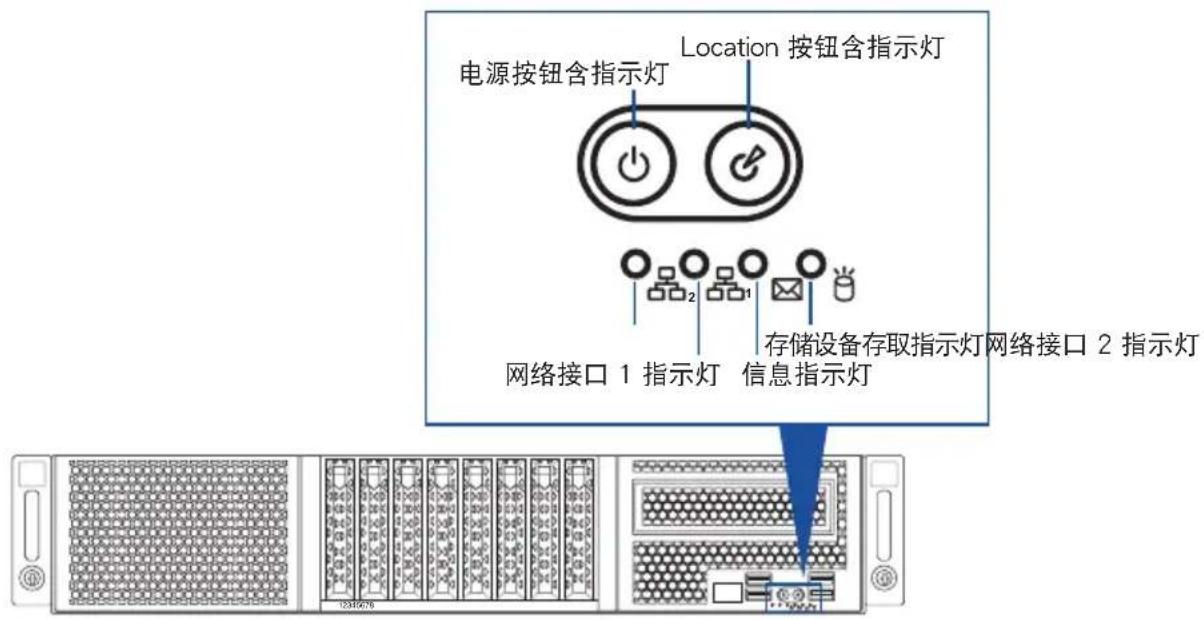

LED 灯号 图标 显示 说明
电源按钮含指示灯 亮灯 系统电源开启
存储设备存取指示灯	[50VCI]	熄灭闪烁	无动作读/写数据至存储设备内
信息指示灯	[58WCI]	熄灭亮灯	系统正常;无任何事件提醒某个硬件监控事件
Location 按钮含指示灯	[5×WCI]	熄灭亮灯	功能关闭按下 Location 按钮(再按一次则关闭)
网络指示灯	[20WCI]	熄灭闪烁亮灯	无连接网络正在存取数据已连接网络

1.7.2 网络接口指示灯

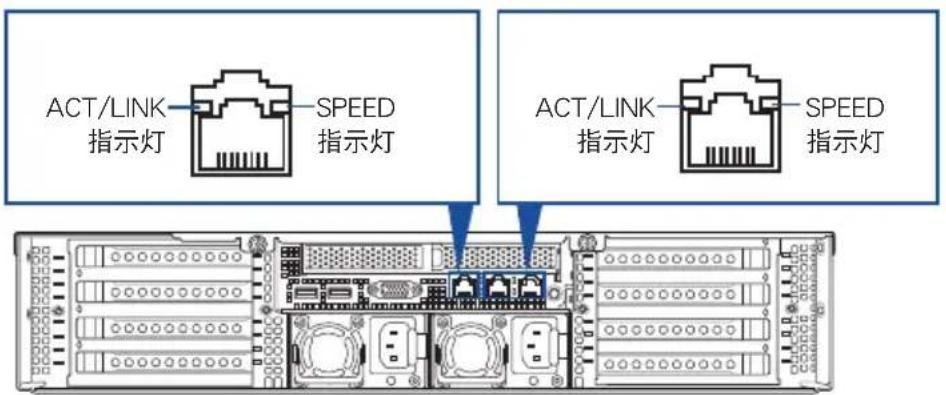

网络接口 1 / 网络接口 2 指示灯

ACT/LINK 指示灯 SPEED 指示灯
灯号 说明 灯号	说明
熄灭 未连接 熄灭 10 Mbps
绿灯 已连接 橘灯 100 Mbps
闪烁 正在存取数据 绿灯 1 Gbps

专用管理网络接口（ASMB10 与 DM_LAN1）

ACT/LINK 指示灯 SPEED 指示灯
灯号 说明 灯号	说明
熄灭 未连接 熄灭 10 Mbps
橘灯 已连接 橘灯 100 Mbps
闪烁 正在存取数据 绿灯 1 Gbps

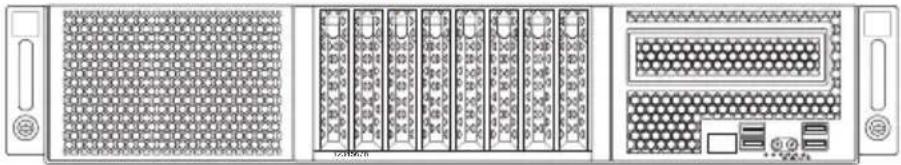

1.7.3 存储设备状态指示灯

存储设备指示灯说明
绿灯 亮起 电源已开启(检测到有存储设备存在)
红灯 亮起		RAID 存储设备失效并且应立即更换(虽有插入存储设备但检测错误)
绿灯 / 红灯	闪烁 RAID 重建正在进行
绿灯 / 红灯	闪烁 RAID Locating
绿灯 / 红灯	熄灭 未安装存储设备
绿灯 闪烁 读取 / 写入数据至存储设备中

Q-Code 指示灯提供 2 位数显示面板，显示系统状态，详细信息请参考以下的 Q-Code 列表。

Q-Code 列表

本章以逐步说明的方式，教您如何将系统所需的零组件正确地安装至本服务器里头。

2

2.1 机箱上盖

本章节图示仅供参考。系统设计可能会依型号而异，但安装步骤均相同。

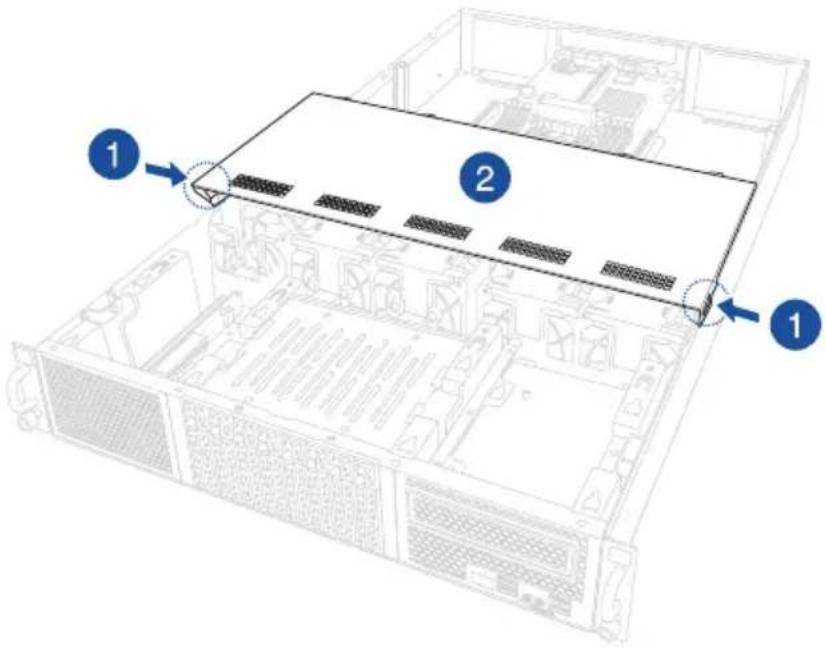

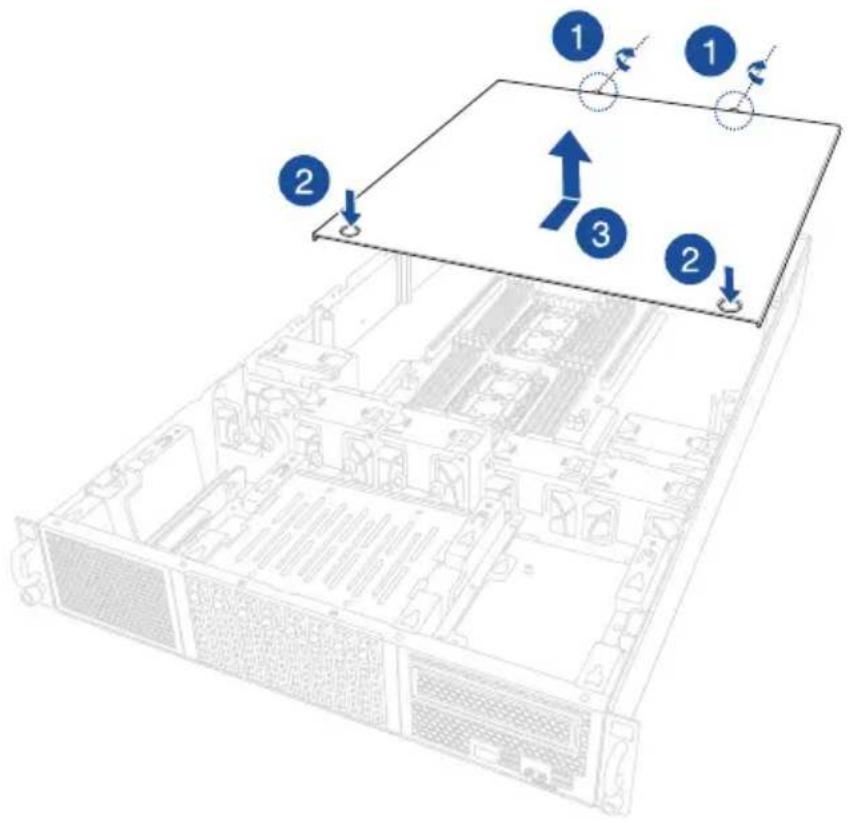

请依照以下步骤，打开后侧机箱上盖：

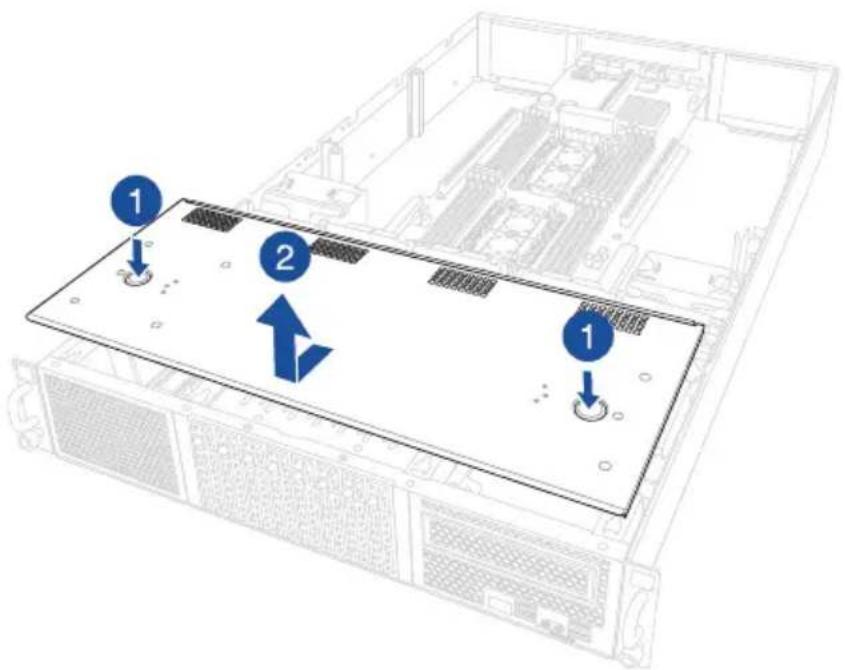

1. 将机箱上盖固定在机箱后面板的二颗指旋螺丝松开。
2. 按下机箱上的按钮并将机箱上盖向后推，使之松开脱离机箱。
3. 将机箱上盖从机箱上面取出。

1. 松开固定机箱的左右两边卡扣。
2. 将机箱上盖从机箱上面取出。

1. 按下机箱上的按钮并将机箱上盖向后推，使之松开脱离机箱。
2. 将机箱上盖从机箱上面取出。

产品在运送时，系统外部会罩上保护胶膜。请在启动系统前，先行将胶膜拆除，以免启动后系统无法正常散热而导致过热。

2.1.1 导风罩

本章节图示仅供参考。系统设计可能会依型号而异，但安装步骤均相同。

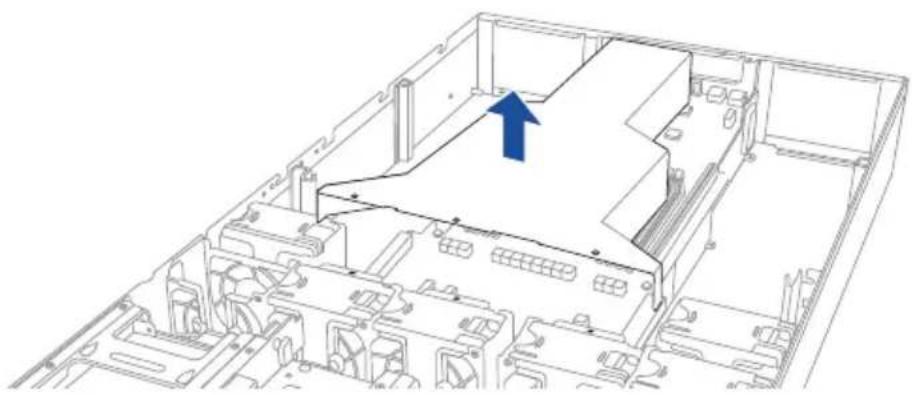

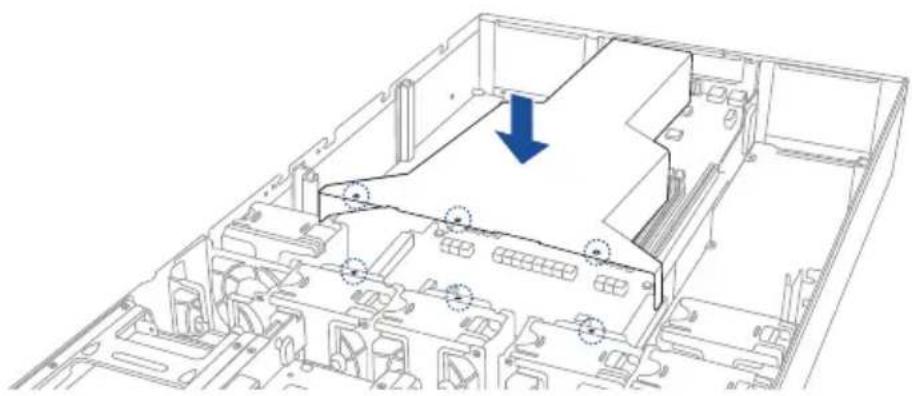

请将导风罩从机箱内取出，如下图所示。

请找到先前移除导风罩的位置，然后将导风罩上的螺丝孔位对准机箱内的安装孔位安装，如下图所示。

本主板具备 Socket P+ 处理器插槽，本插槽是专为 Intel ^® 第三代 Xeon ^® Scalable 处理器所设计。

• 请确认主板的两个 LGA 插座上皆附有一个即插即用的保护盖，并且插座接点没有弯曲变形。若是保护盖已经毁损或是没有保护盖，或者是插座接点已经弯曲，请立即与您的经销商联络。
• 在安装完主板之后，请将 PnP（即插即用）的保护盖保留下来。只有在处理器插槽上附有即插即用保护盖的主板符合 Return Merchandise Authorization（RMA）的要求。华硕电脑才能为您处理产品的维修与保修。
• 本保修不包括处理器插座遗失、错误的安装或不正确的移除即插即用保护盖所造成的毁损。

2.2.1 安装中央处理器与散热片

请依照以下步骤安装处理器与散热片：

1. 依照 2.1 机箱上盖的步骤移除后端上盖板。
2. 依照 2.1.1 导风罩的步骤移除导风罩。
3. 找到主板上的 CPU 插槽。

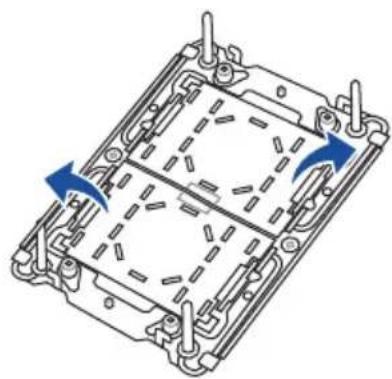

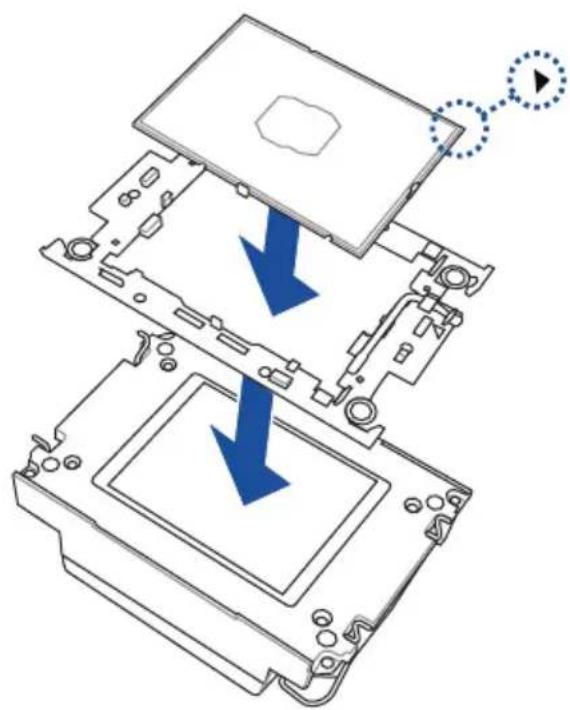

1. 将 CPU 安装至托架上，并确认三角形标志对齐托架握把，接着将 CPU 与托架安装至散热器上。

1. 移除主板 CPU 插槽上的 PnP 保护盖。

1. 将散热器与 CPU 安装至 CPU 插槽, 并将散热器摆放于最上方 (A)。向内侧下压散热器四角的固定锁, 以将散热器与 CPU 固定于 CPU 插槽 (B)。

CPU 及 CPU 安装盒只能以单一方向正确地安装到主板上的插槽。切记请勿用力地将 CPU 及 CPU 安装盒以错误的方向安装到插槽上，这么做将可能导致 CPU 与插槽上的接脚损坏。

请确认 CPU 的三角形标志对齐 CPU 插槽的三角形标志。

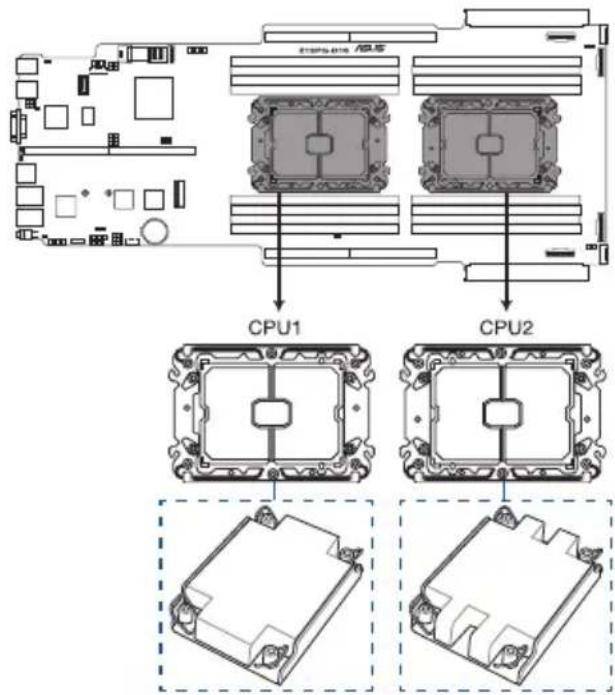

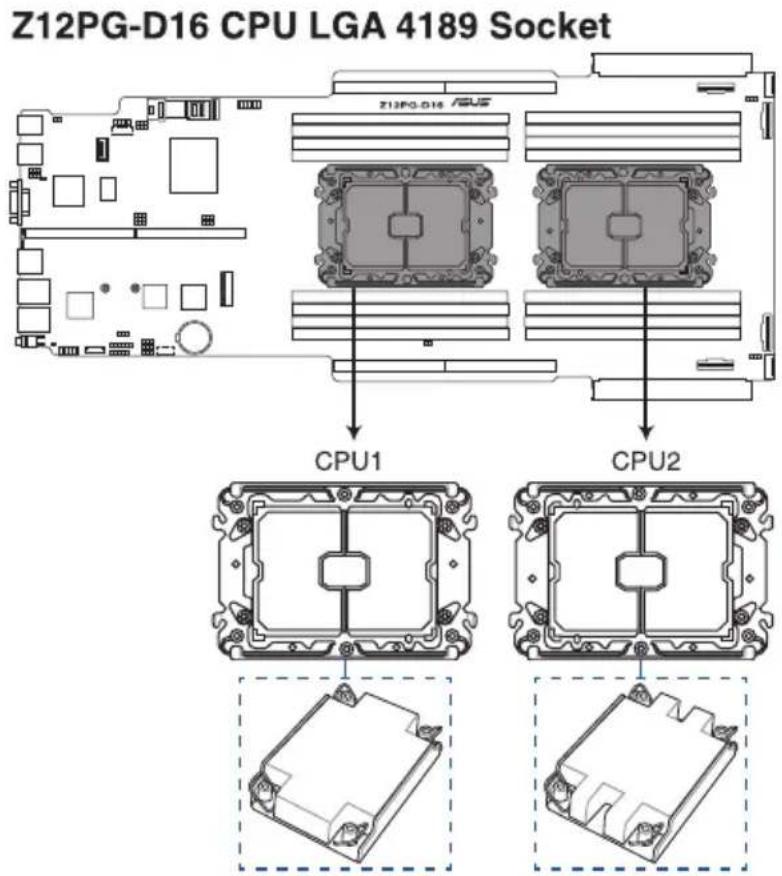

ESC4000-E10S CPU1 及 CPU2 的散热器不同，请参考下图进行安装。


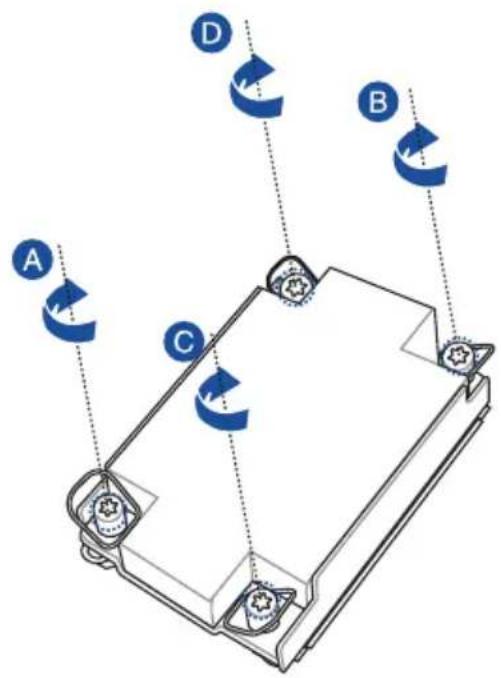

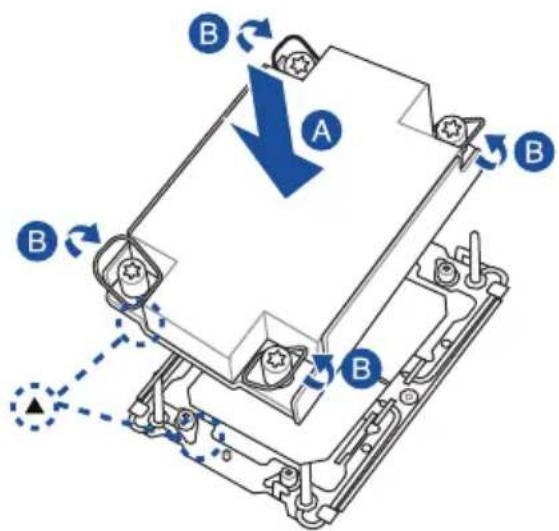

1. 依下图顺序，以顺时针方向转动固定散热器的螺丝 2 次，以将散热器固定于主板。

Intel® 建议使用扭力值为 8 lbf-in 的 T-30 螺丝起子。

1. 依照 2.1.1 导风罩的说明安装导风罩。

2.3 系统内存

2.3.1 概述

本主板配置有 16 组 DDR4 DIMM（Double Data Rate 4，双倍数据传输率）内存条插槽。

下图为 DDR4 DIMM 内存条插槽在主板上之位置。

您可以任意选择使用 16GB 与 32GB DDR4 RDIMM 或 32GB 与 64GB LRDIMM 或 64GB 与 128GB LRDIMM 3DS 内存条安装至内存条插槽。

• 请参考华硕官网最新服务器 AVL 列表。
• 在本主板请使用相同 CL（CAS-Latency 行地址控制器延迟时间）值内存条。推荐您使用同一厂商所生产的相同容量型号之内存。请参考内存合格供应商列表。

单颗 CPU 建议设置

安装 / 移除内存条或其他的系统元件之前，请先暂时拔出电脑的电源线。以避免一些会对主板或元件造成严重损坏的情况发生。

请依照下面步骤安装内存条：

1. 依照 2.1 机箱上盖的步骤移除后端上盖板。
2. 先将内存条插槽的固定卡扣扳开。

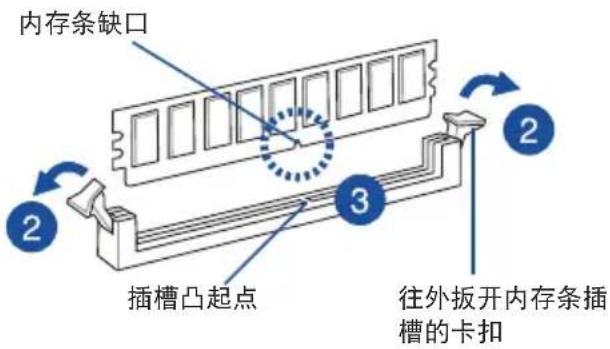

3. 将内存条的金手指对齐内存条插槽的沟槽，并且在方向上要注意金手指的缺口要对准插槽的凸起点。

内存插槽上的凹槽为设计只一个方向供内存条插入，请在装入前，确定内存条与内存插槽上的安装方向是契合的。

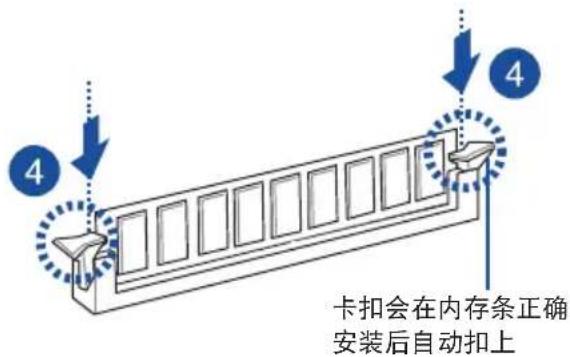

1. 最后缓缓将内存条插入插槽中，若无错误，插槽的卡扣会因内存条安装而自动扣到内存条的凹孔中。

请将内存条缺口对准插槽的凸起点并垂直插入，以免造成内存条缺口损坏。

1. 参考 2.1 机箱上盖的步骤，装回后端上盖板。

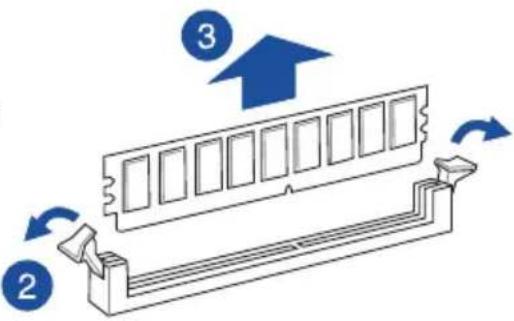

2.3.4 取出内存条

请依照以下步骤取出内存条：

1. 依照 2.1 机箱上盖 的说明移除后端上盖板。
2. 压下内存条插槽的固定卡扣以松开内存条。
3. 再将内存条由插槽中取出。

在压下固定卡扣取出内存条的同时，您可用手指头轻轻地扶住内存条，以免弹出而损及内存条。

1. 参考 2.1 机箱上盖的步骤，装回后端上盖板。

2.4 安装存储设备

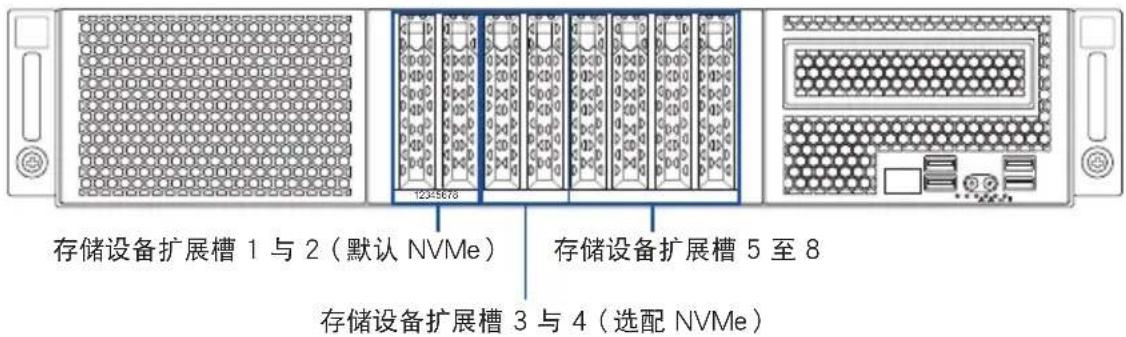

ESC4000-E10S 服务器支持 8 个热插拔 2.5 英寸 SATA/SAS/NVMe 存储设备（最多 4 × NVMe/SAS/SATA + 4 × SAS/SATA ）。存储设备安装的方式，为经由装入连接在主板 SATA/SAS/NVMe 背板上的模块式存储设备扩展槽来使用。

• 默认安装 NVMe 存储设备的扩展槽为 1 与 2。
• 存储设备扩展槽 3 与 4 支持 NVMe 存储设备为选配，请参考 2.7.1 重新连接排线以设置 4 NVMe 的说明。

2.4.1 安装 2.5 英寸 SATA/SAS/NVMe 存储设备

请按照以下的步骤来安装热插拔 SATA/SAS/NVMe 存储设备：

1. 请先将握把上的固定扣朝上方拨开，以便将存储设备扩展槽握把松开。

1. 将握把朝外扳开时，存储设备扩展槽便会向外滑出，请顺势将存储设备扩展槽往主机的前方抽离。

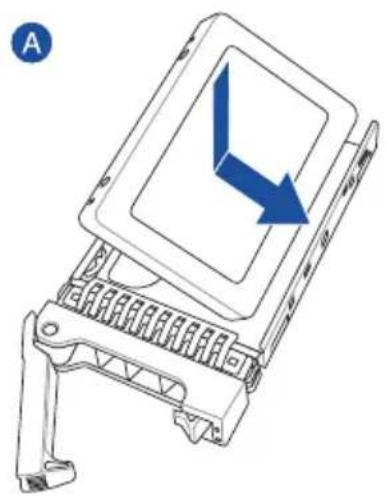

1. 将 2.5 英寸存储设备入存储设备扩展槽。

1. 当存储设备安装完毕后，请以手紧握住存储设备扩展槽握把置入系统的插槽中，将其轻推至机箱底部。最后请将板手轻轻地推回原位并轻扣固定，使存储设备扩展槽能够紧密地固定在机箱中。

1. 若要安装其他 2.5 英寸存储设备，请重复步骤 1-4 进行。

2.5 扩展插槽

在安装或移除扩展卡之前，请先拔除电源线。如不这么做可能会导致人身伤害与损坏主板上的元件。

2.5.1 安装扩展卡至转接卡上

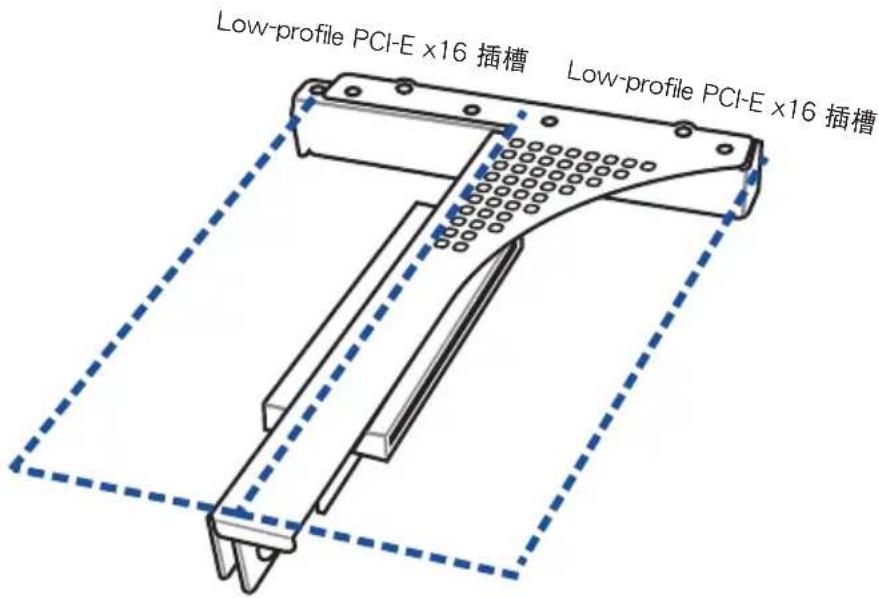

本服务器内置的 PCI Express 插槽已经预先安装一个特殊设计的转接卡，上面提供一个 x16 插槽（x16 Gen4 link），可以安装一张 Low Profile PCI-E x16 扩展卡。

请依照以下步骤安装PCI-E扩展卡至转接卡上：

1. 从机箱上面移除固定转接卡的 2 颗螺丝。
2. 使用双手握住转接卡的两端，再将其从主板的 PCI Express x32 插槽中取出。

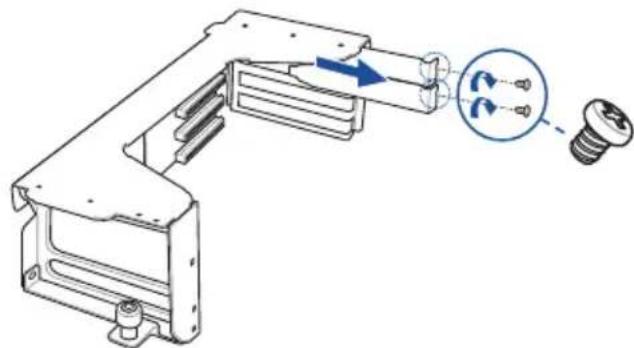

1. 使用螺丝起子移除固定螺丝(A),再将金属挡板(B)从转接卡上面移除。

1. 取出准备安装的扩展卡。

在安装扩展卡之前，请先阅读使用说明文件，以确认是否需要在安装前先做必要的硬件设置。

1. 将扩展卡插入转接卡上的 PCI-E 插槽，请确认卡上的金手指部分已经完全没入插槽中。
2. 锁上步骤 1 移除的螺丝固定扩展卡。

PCI-E x16 插槽（low-profile）

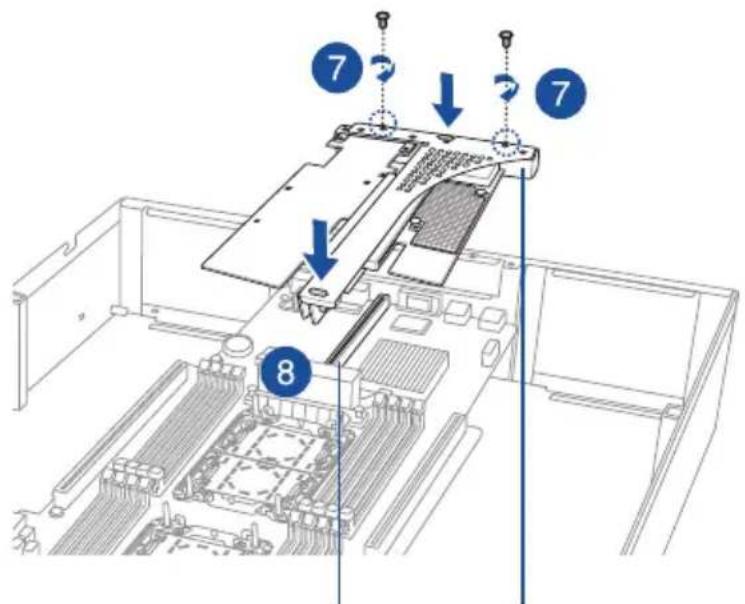

1. 将已装好 PCI-E 扩展卡的转接卡装回主板上的 PCI-E 插槽，并确认金手指已完全没入插槽内。

扩展卡只能从一个方向插入，若无法正确插入，请转个方向后再进行。

1. 锁上步骤 1 移除的螺丝，完成转接卡的固定。

已安装扩展卡的转接卡套件PCI-E插槽

2.5.2 安装华硕 PIKE II 卡

您可以安装华硕 PIKE II 卡至系统前端的内置 SAS/HBA/存储设备支撑架。

请依照以下步骤安装华硕 PIKE II 卡至系统前端：

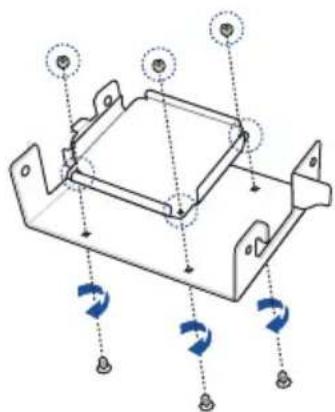

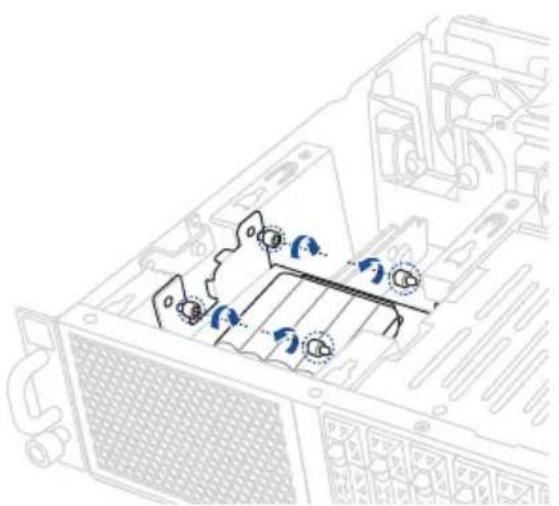

1. 由机箱左前方移除固定缓存电源（PSU）模块支架上的4颗指旋螺丝。

1. 将缓存电源（PSU）模块垫片上的 3 个螺丝孔对齐缓存电源（PSU）模块支架上的螺丝孔，锁上随附的 3 颗螺丝固定。

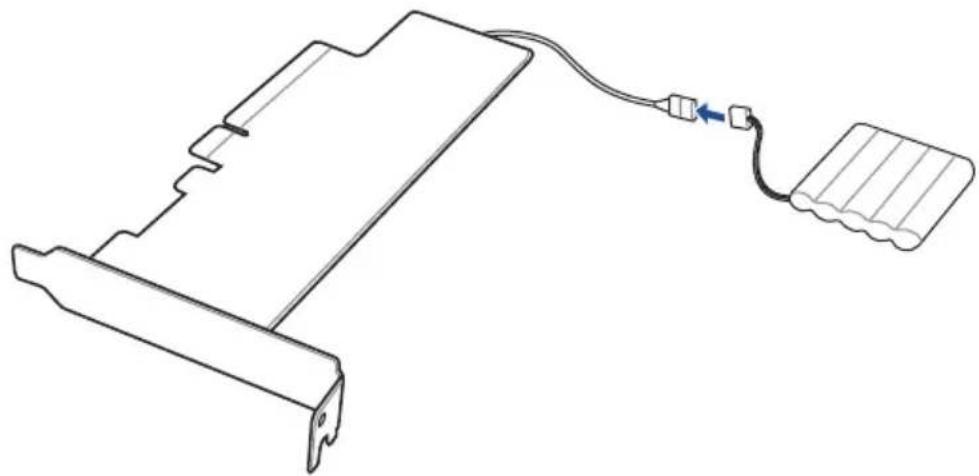

1. 将缓存电源（PSU）模块的信号线连接至华硕 PIKE II 卡的缓存模块。

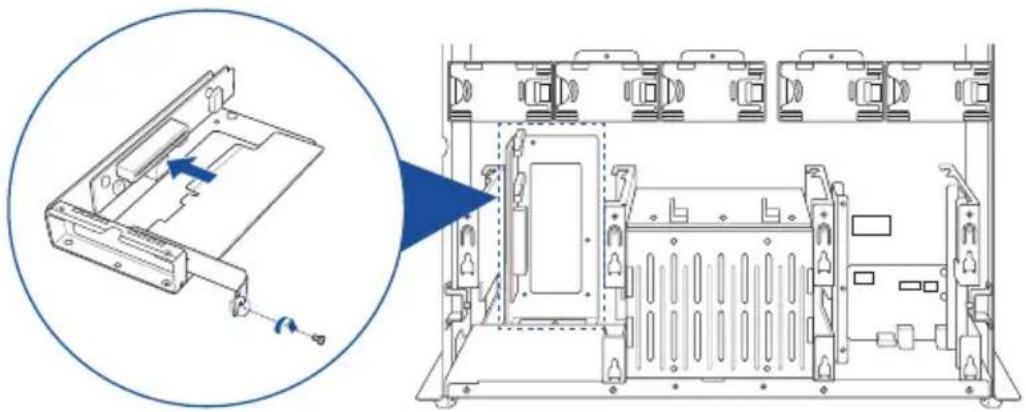

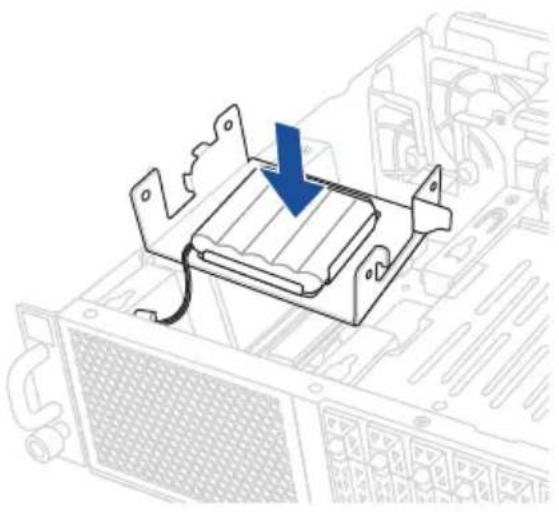

1. 将华硕 PIKE II 卡安装至内置 SAS/HBA/存储设备支撑架，并锁上螺丝固定。

1. 将缓存电源（PSU）模块支架上的螺丝孔对准机箱上的螺丝孔安装。

1. 锁上步骤 1 移除的 4 颗指旋螺丝固定缓存电源（PSU）模块支架。

2.5.3 重新连接排线至 M.2 扩展面板（仅 SKU-3）

您可以重新连接排线以启用系统前端的 M.2 扩展面板。

当系统已预先安装 M.2 扩展面板时，排线已预先连接。

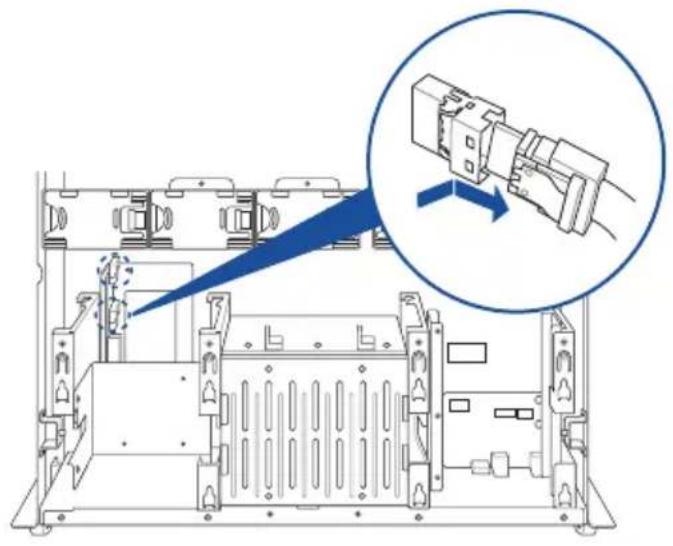

1. （选配）移除内置转接卡面板上的 2 条 slimline SAS 排线。

1. 将 2 条 slimline SAS 排线连接至 M.2 扩展面板。

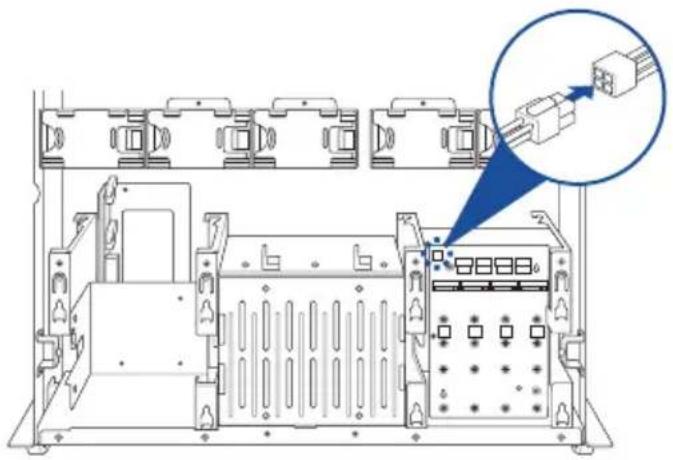

1. 将黑色 4-pin 电源插头连接至 M.2 扩展面板上的 4-pin 电源插座。

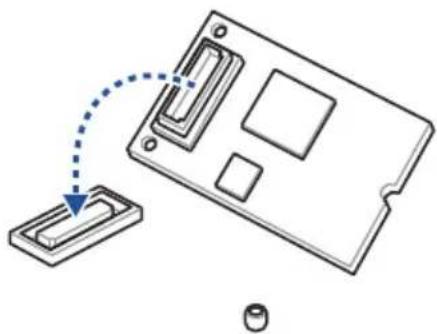

2.5.4 安装 M.2（NGFF）扩展卡

您可以将 M.2 扩展卡（最高支持 2280）安装至主板上的 M.2（NGFF1）插槽。

1. 找到主板上的 M.2（标示 NGFF1）插槽。

Z12PG-D16 Serial port connector

1. 将螺丝座与上面的螺丝移除，并放置于一旁。
2. 取出准备安装的 M.2 卡，将 M.2 卡对准主板上的 M.2 插槽（NGFF）装入。
3. 锁上刚刚从螺丝座上移除的 1 颗螺丝，以固定 M.2 扩展卡。

2.5.5 重新连接排线至 OCP 3.0 插槽基板（仅 SKU-2）

您可以重新连接排线以启用系统前端的 OCP 3.0 插槽基板。

当系统已预先安装 OCP 3.0 插槽基板时，排线已预先连接。

1. （选配）移除内置转接卡面板上的 2 条 slimline SAS 排线。

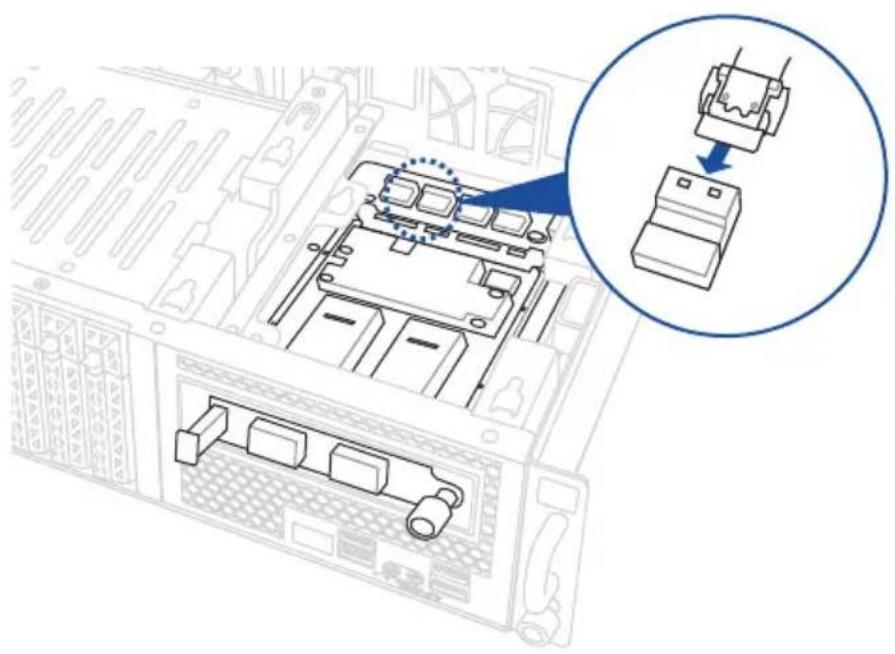

1. 移除连接至 OCP 3.0 插槽基板左侧的 2 条 slimline SAS 排线。

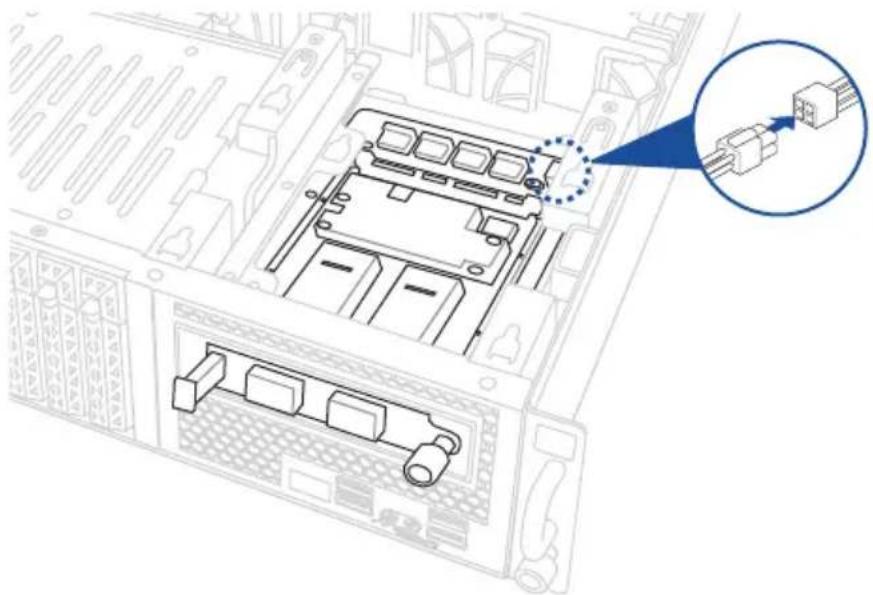

1. 将白色 4-pin 电源插头连接至 OCP 3.0 插槽基板上的 4-pin 电源插座。

选配的 PFR 模块将会预先安装于主板上并连接 PFR 模块插槽。

• 图示仅供参考。

• 详细说明请参考华硕官方网站 http://w3.asus.com.cn。

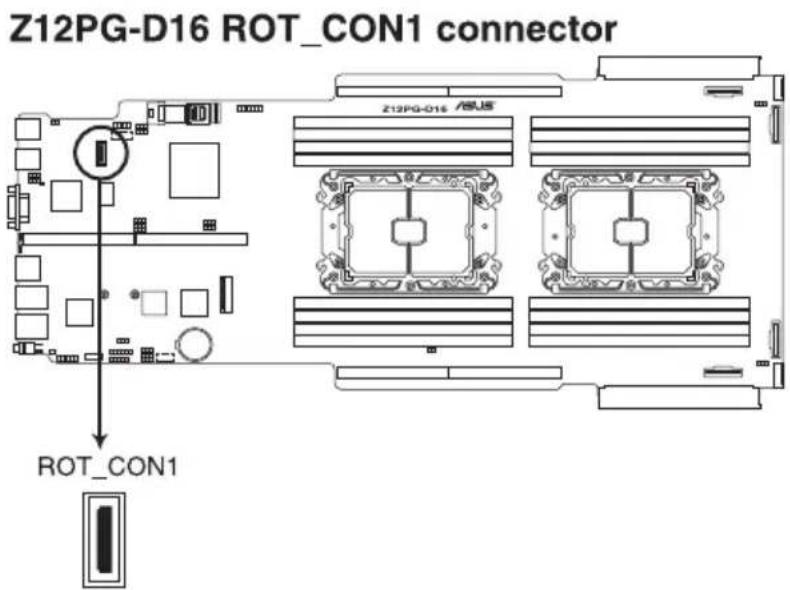

• 找到主板上 PFR 模块插槽。

1. 将 PFR 模块安装至 PFR 模块插槽。

1. 下压 PFR 模块安装至 PFR 模块插槽，并锁上螺丝固定。

安装好扩展卡之后，接着须通过软件设置来调整扩展卡的相关设置。

1. 启动电脑，然后更改必要的 BIOS 程序设置。若需要的话，您也可以参阅第五章 BIOS 程序设置以获得更多信息。
2. 为加入的扩展卡指派一组尚未被系统使用到的 IRQ。请参阅下表中所列出的中断请求（IRQ）使用一览表。
3. 为新的扩展卡安装软件驱动程序。

标准中断指派分配

IRQ 优先权 指定功能
0 1 系统计时器
1 2 键盘控制器
2 - 可设置之岔断控制卡
3* 11 串口 (COM2)
4* 12 串口 (COM1)
5* 13 --
6 14 标准 软驱控制卡
7* 15 --
8 3 系统 CMOS/实时时钟
9* 4 ACPI 省电模式运行
10* 5 预留给 PCI 设备使用
11* 6 预留给 PCI 设备使用
12* 7 PS/2 兼容鼠标接口
13 8 数值数据处理器
14* 9 第一组 IDE 通道
15* 10 第二组 IDE 通道

* 这些通常是留给 ISA 或 PCI 扩展卡使用。

2.6 连接排线

• 系统内的排线在出厂前都已经预先连接妥当。您不需再另外安装，除非您需要更换或安装增加的硬件，才需要重新连接/移除。
• 当您需要移除出厂前已预先安装的系统排线时，请务必先移除理线器的金属档板。
• 请参考第四章以了解更多关于排线与插座连接的相关信息。

1. 电源接头（电源分配面板至主板）
   2.ISATA 排线插座（主板至 SATA/SAS/U.2 背板面板）
2. Slim USB 连接插座（主板至前置 I/O 面板）
3. SLIMPCIE2 连接插座（主板至 SATA/SAS/U.2 背板面板）
4. SLIMPCIE1 连接插座（主板至内置转接面板）
5. 系统风扇连接插座（主板 FRNT_FAN6 与 FRNT_FAN7 至系统风扇）

2.7 SATA/SAS 背板排线的连接

请参考下图的说明连接 SATA/SAS 背板：

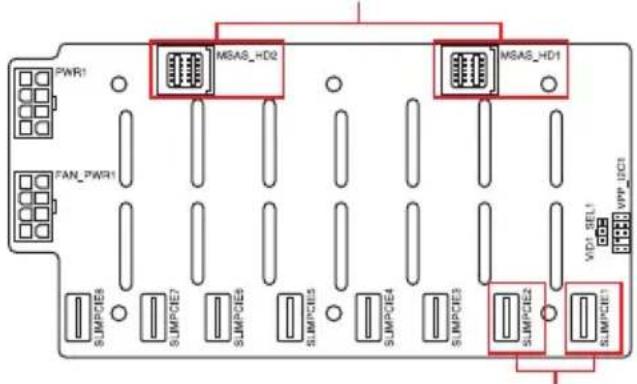

连接至主板上的 ISATA1 与 ISATA2。连接两条 mini-SAS HD 排线时，可支持 8 个 SAS/SATA 存储设备

连接至主板上的 SLIMPCIE2 以支持 2 个 NVMe 设备

2.7.1 重新连接排线以设置 4 NVMe

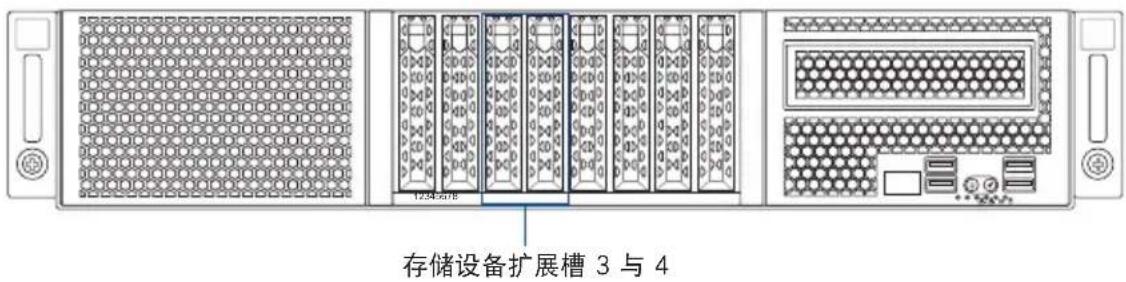

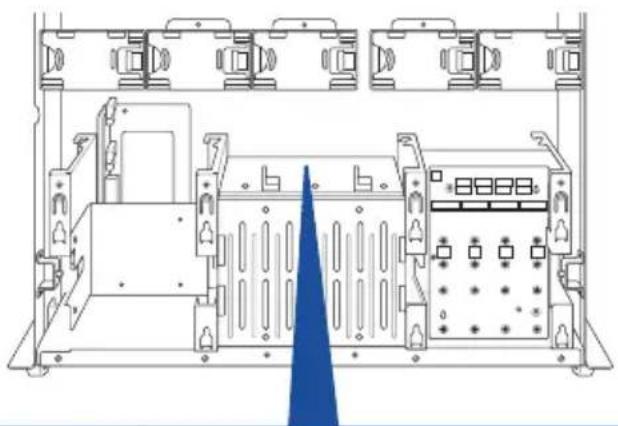

选配的 NVMe 存储设备可以安装于存储设备扩展槽 3 与 4，位置如下图所示：

请依照以下步骤将存储设备安装于存储设备扩展槽 3 与 4：

1. 将存储设备安装于存储设备扩展槽 3 与 4。

安装 2.5 英寸存储设备的步骤请参考 2.4.1 安装 2.5 英寸 SATA/SAS/NVMe 存储设备的说明。

1. （选配）移除内置转接卡面板上的 2 条 slimline SAS 排线。

1. 连接 2 条 slimline SAS 排线至背板上的 SLIMPCIE5 与 SLIMPCIE6 插槽。

当您在安装或移除系统设备或是替换损坏的零组件时，或许需要移除先前所安装的系统组件。而本章节的内容就是要告诉大家如何移除与重新安装下列各项系统组件。

1. 理线器金属档板
2. 系统风扇
3. 备援式电源（PSU）模块
4. GPU 卡

请在移除各项系统组件前，先确认已关闭系统电源。

2.8.1 理线器金属档板

当您需要重新整理系统后端至前端的排线时，您可能需要先移除理线器的金属挡板。

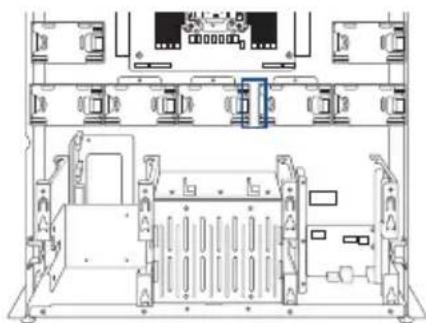

1. 找到位于系统风扇间的理线器金属档板。

1. 排线整理完毕后请将理线器金属档板安装回原位。

2.8.2 系统风扇

请依照以下的步骤，移除系统风扇：

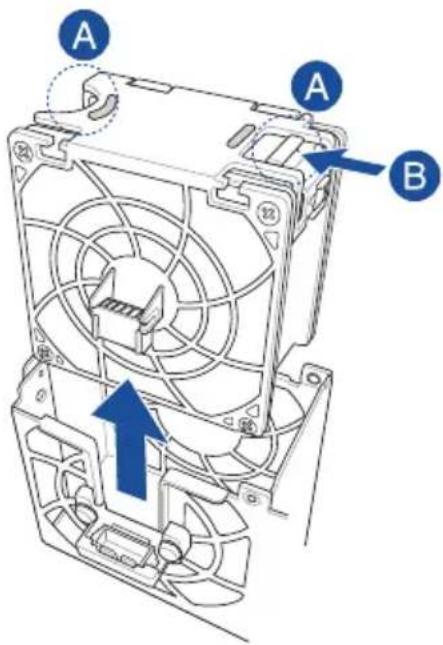

1. 扶住风扇缺口（A），松开卡扣（B）。
2. 用手指握住风扇左右两侧，将风扇向上取出，并放至于一旁。
3. 重复步骤 1-2，即可移除其他系统风扇

依照以下的步骤，安装系统风扇：

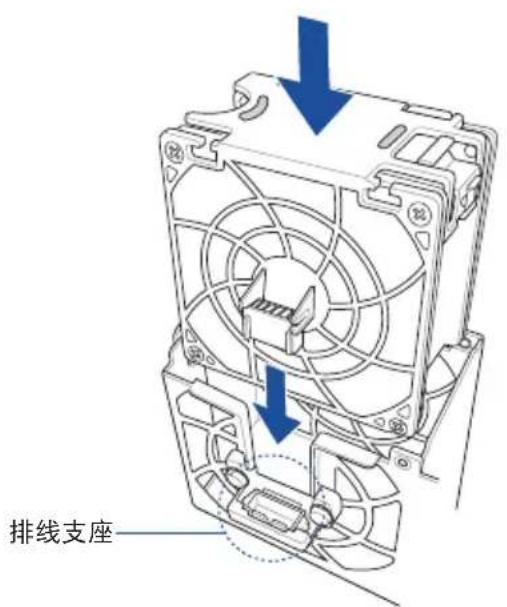

1. 将系统风扇置入风扇扩展槽中，并确认插槽已完全没入排线支座内。。

2.8.3 更换电源（PSU）

请依照以下的步骤，更换损坏的电源（PSU）。

推荐您使用双手进行以下的步骤。

1. 将电源（PSU）上的握把往上扳。

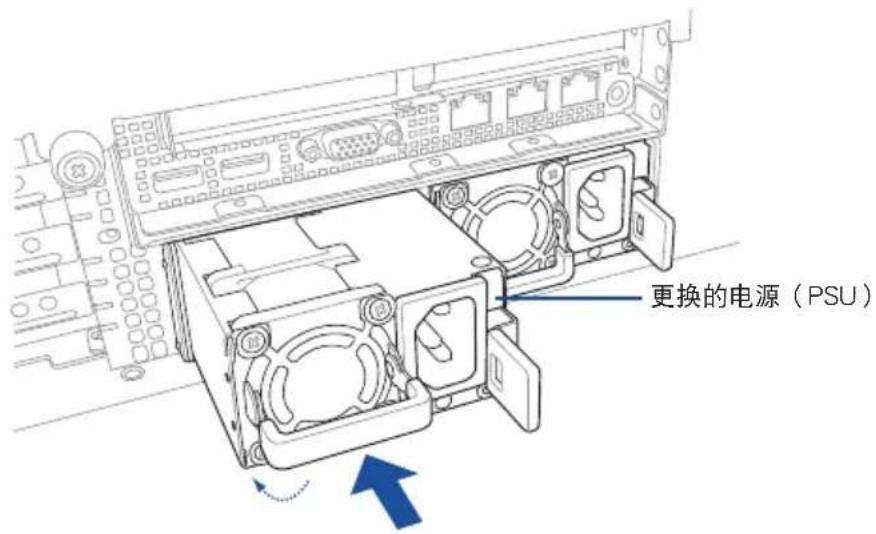

2. 松开固定闩（A）然后朝机箱外部将电源（PSU）模块拉出来（B），如箭头方向所示。

1. 取出要更换的电源（PSU）模块。
2. 对准空的插槽安装，并确定固定闩有扣入机箱时听到一声「咖」的声响，完成安装。

- 系统会自动将二个电源（PSU）集成为一个单一电源（PSU），而集成后的输出电源会因输入电压不同而有所不同。

1600W

输入电压 每个电源供应器的最大输出电源(瓦特)
100V-127Vac, 13A, 50-60Hz	1000W
100V-127Vac, 12.9A, 47-63Hz
200V-240Vac, 10A, 50/60Hz	1600W200V-240Vac, 9.5A, 50-60Hz
200V-240Vac, 9.5A, 47-63Hz

2200W

输入电压 每个电源供应器的最大输出电源(瓦特)

100V-127V, 14A, 47-63Hz 1200W

200-240V, 12.6A, 47-63Hz 2200W

- 如要启用热插拔功能（备援模式），总消耗电源请维持在每一个独立电源（PSU）可输出的最大电源输出功率以下。

• 请使用相同瓦数与规格的电源（PSU）模块。若使用不同瓦数的电源（PSU）模块作为组合（例如： 1 × 1620 ~W + 1 × 2000 ~W ）则可能会发生不稳定的情况与造成系统的损坏。
• 为了保有稳定的电源输出，请使用本服务器产品包装内提供的电源线来连接服务器。

2.8.4 GPU 卡

请依照以下步骤，将选购的 GPU 安装至系统中。

1. 找到并松开机箱后侧的 2 颗螺丝。

1. 找到并松开机箱前侧固定 GPU 托架的指旋螺丝。
2. 使用双手握住 GPU 托架的两端，向上拉起以脱离主板。

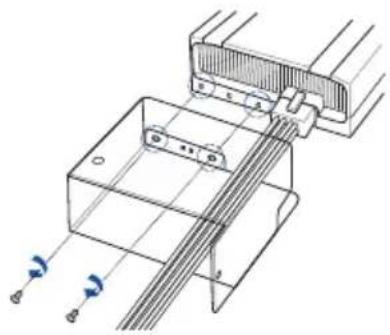

1. 视安装的 GPU 卡类型准备相应的电源线。

Pure electrical connector diagram without any text, numbers, or symbols

Tesla/AMD 8pin 至 6pin 电源线

12VHPWR 12+4pin 至 2x6pin 电源线

1. 若 GPU 卡支持时，请安装导风罩并连接导风罩电源线。

GPU 导风罩建议安装于长度 10.5 英寸的双插槽 GPU 卡。

GPU 卡安装导风罩时

将电源线穿过导风罩后连接 GPU 卡，并锁上 2 颗螺丝将导风罩固定至 GPU 卡。

1. 取出支架并放置在平坦的桌面上。
2. 移除固定金属挡板的螺丝，并取下金属挡板。

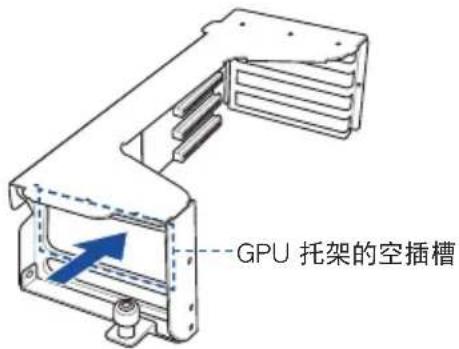

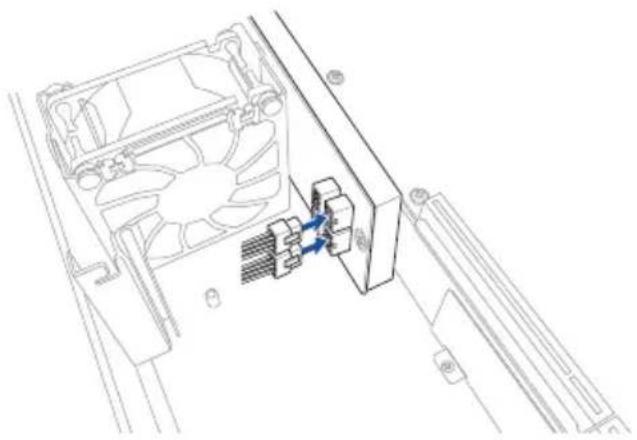

1. 将显卡排线插入已取下金属挡板的空插槽，如下图所示。

1. 将 GPU 卡插入 GPU 托架上的插槽，请确认卡上的金手指部分已经完全没入插槽中。
2. 锁上螺丝将 GPU 卡与导风罩固定至 GPU 托架。

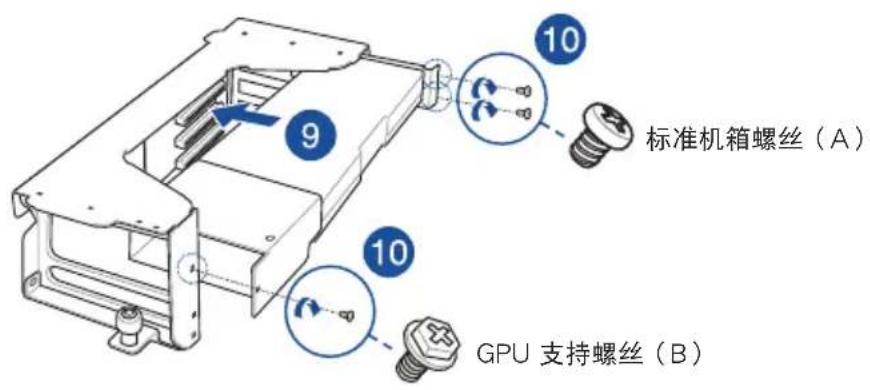

标准机箱螺丝（A）#6-32×L 4.2 OD 6mm 6.0±0.5 kgf-cm

GPU 支持螺丝随附于配件中，若有损坏或是短缺的情形请与经销商连络。

GPU 卡安装导风罩时

锁上 2 颗标准机箱螺丝将 GPU 卡固定于 GPU 托架，接着锁上 1 颗 GPU 支持螺丝固定导风罩。

GPU 卡不安装导风罩时

依 GPU 卡类型而定，锁上 1 颗或 2 颗 GPU 支持螺丝将 GPU 卡固定于 GPU 托架。

1. 若要安装其他 GPU 卡至 GPU 托架，请参考前面的步骤 4-10 进行。

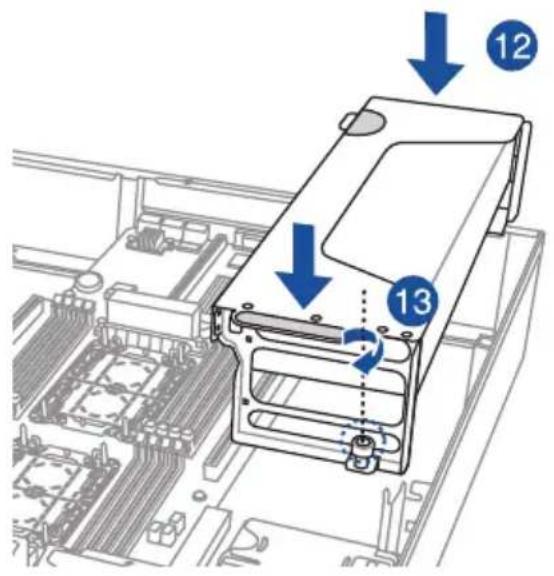

2. 将 GPU 托架插入主板上的插槽，请确认卡上的金手指部分已经完全没入插槽中。

3. 在机箱前侧锁上步骤 2 移除的指旋螺丝固定 GPU 托架。

1. 将 GPU 电源线连接至 GPU 托架上的 6-pin 电源插座。

1. 在机箱后侧锁上步骤 1 移除的 2 颗螺丝固定 GPU 托架。

本服务器支持选配以下滑轨套件。滑轨套件的安装信息请参考华硕技术支持页面或产品官方网站的安装说明。

• 强烈推荐至少需要两位身强体壮的人来运行这部份的安装操作。

• 如有必要，推荐使用适当的起重工具以辅助吊装。

• 1m 半拉式滚珠滑轨套件

• 1.2m 半拉式滚珠滑轨套件

主板信息

本章提供本服务器内置主板的相关信息，包括主板的结构图、跳线设置以及连接端口位置等。

3

3.1 主板结构图

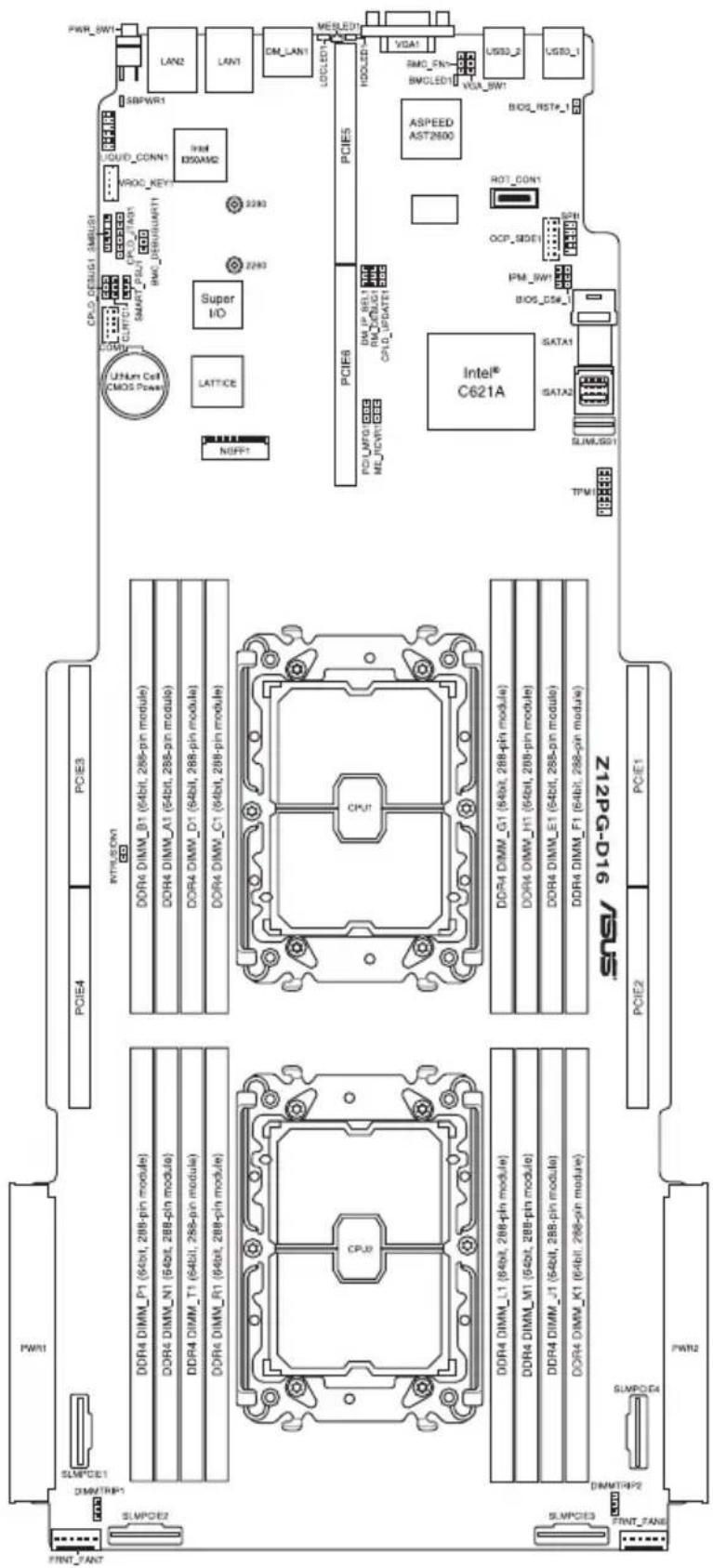

主板的各项元件

在主板上的 CMOS 内存中记载着正确的时间与系统硬件配置等数据，这些数据并不会因电脑电源的关闭而遗失数据与时间的正确性，因为这个 CMOS 的电源是由主板上的锂电池所供应。想要清除这些数据，可以依照下列步骤进行：

(1) 关闭电脑电源，拔掉电源线。
(2) 将 CLRTC 跳线帽由 [1-2]（默认值）改为 [2-3] 约 5～10 秒钟（此时即清除 CMOS 数据），然后再将跳线帽改回 [1-2]。
(3) 插上电源线，开启电脑电源。
(4) 当启动步骤正在进行时按着键盘上的 键进入 BIOS 程序画面重新设置 BIOS 数据。

除了清除 RTC RAM 配置数据外，请勿将主板上 CLRTC 的跳线帽由默认值的位置移除，因为这么做可能会导致系统启动失败。

若上述步骤没有作用，请将主板上的电池移除，并且再次将跳线帽依照上面的步骤清除 CMOS RTC RAM 的数据。当完成清除动作后，请再将电池装回主板上。

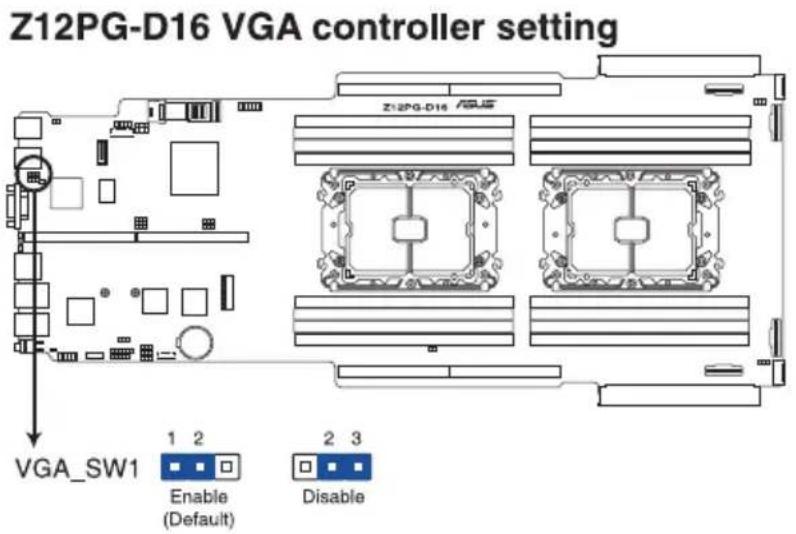

2. VGA 控制器设置（3-pin VGA\_SW1）

您可以通过本功能的设置来开启或关闭主板内置之 VGA 图形显示控制器功能。默认值为 [1-2]（开启 VGA 功能）。

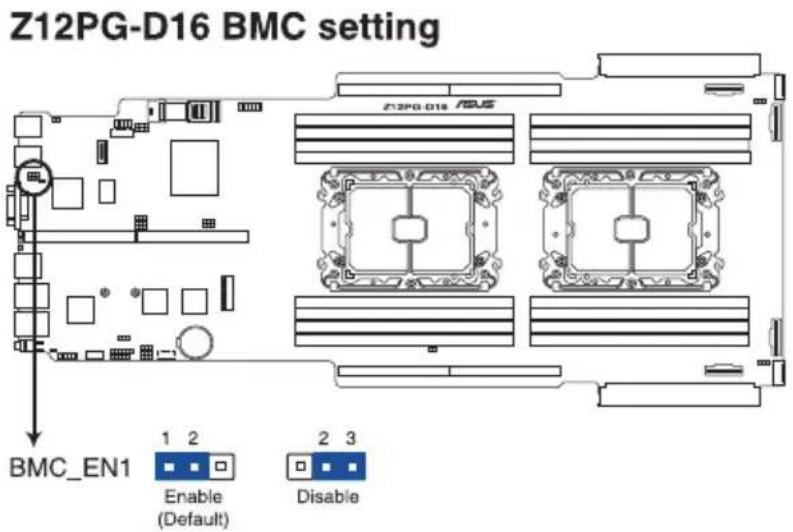

1. BMC（Baseboard Management Controller）设置（3-pin BMC_EN1） 本跳线帽提供您启用（默认）或关闭主板内置的 BMC 控制器。

4. DMLAN 设置（3-pin DM\_IP\_SEL1）

本跳线帽提供您选择 DMLAN 设置。设置为 [2-3] 以强制 DMLAN IP 使用固定模式（IP=10.10.10.10, submask=255.255.255.0）。

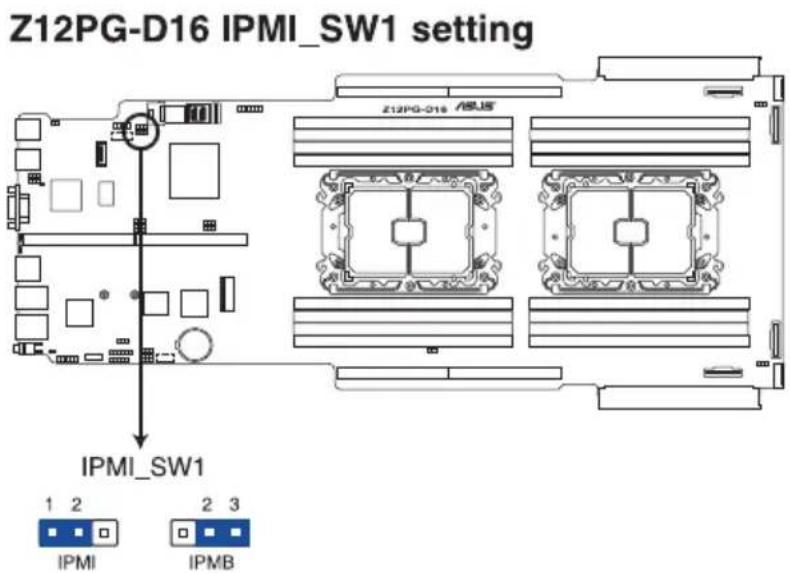

5. IPMI SW 设定（3-pin IPMI\_SW1）

本跳线帽提供您选择 GPU 感应器的通讯协定。

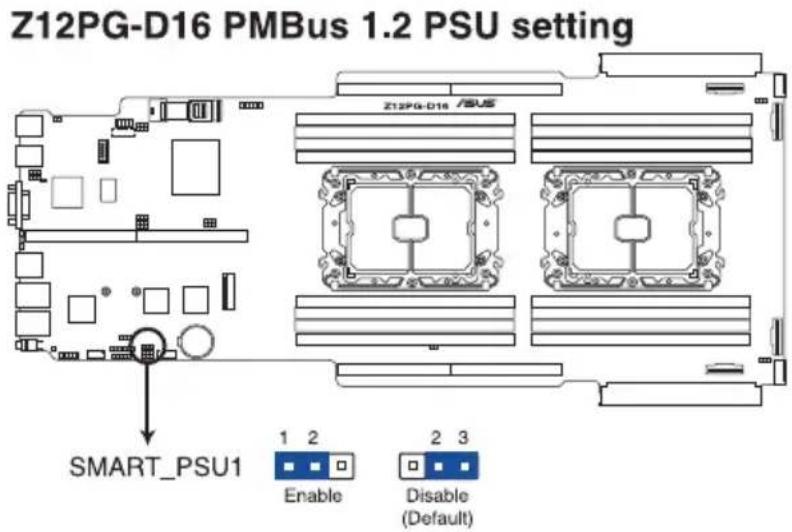

1. PMBus 1.2 PSU 选择跳线设置（3-pin SMART_PSU1）

这个跳线帽允许您选择 PSU PMBus 版本，设为 [1-2] 短路则供 PMBus 使用；设为 [2-3] 则供其他使用。

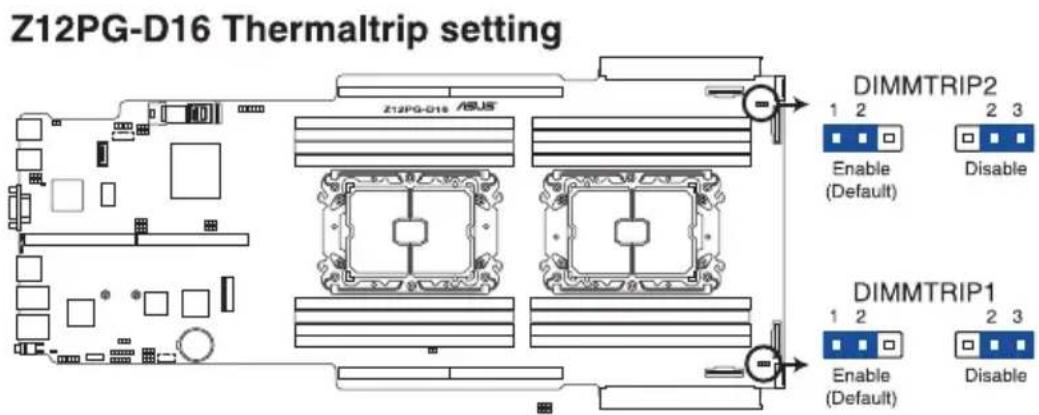

提供您启用或关闭 DDR4 DIMM 温度感应事件针脚的功能。


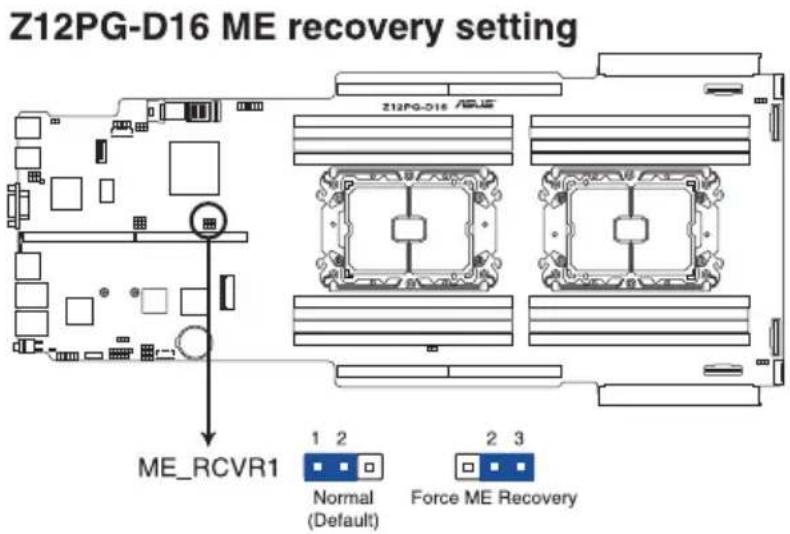

1. ME 固件强制还原设置（3-pin ME_RCVR1）

当 Intel Management Engine (ME) 固件损坏时，本跳线帽允许您快速还原。

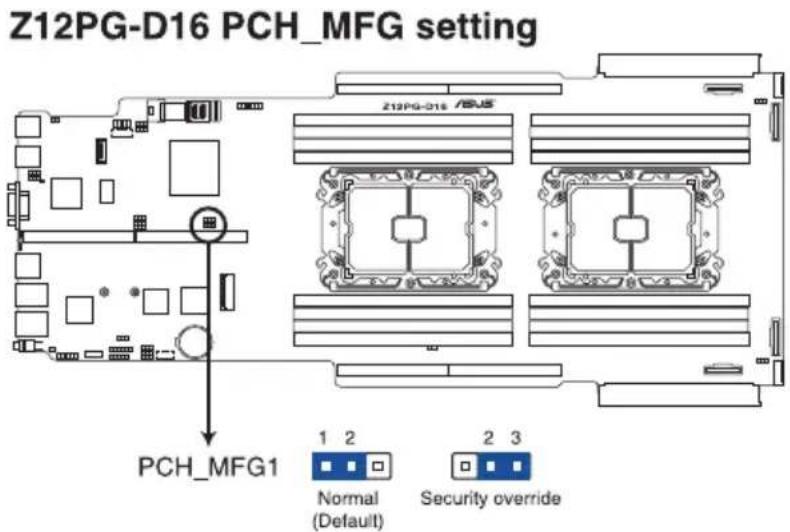

1. PCH_MFG1 设置（3-pin PCH_MFG1）

本跳线帽提供您更新 BIOS ME 区块选择。

3.3 内部连接插座

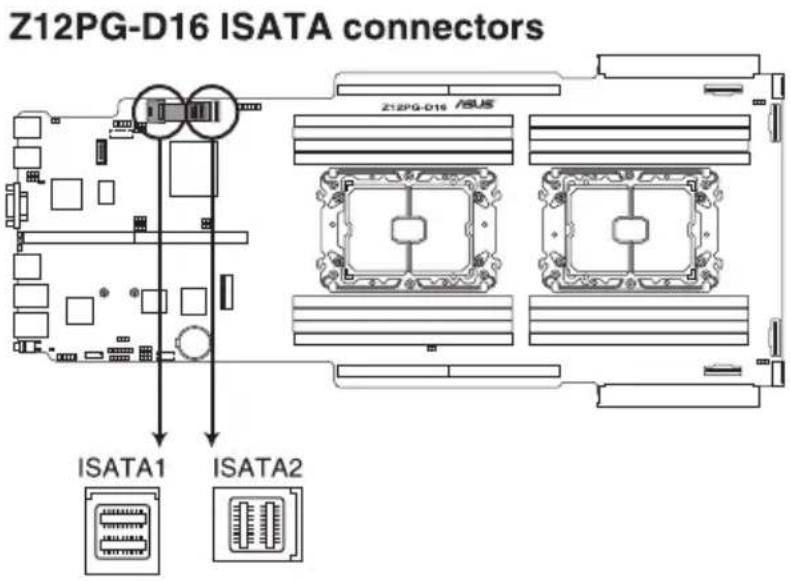

1. Mini-SAS HD 接口（ISATA1-2）

本主板内置 mini Serial Attached SCSI（SAS）HD 接口，支持 Serial ATA。每个接口最多支持 4 个设备。

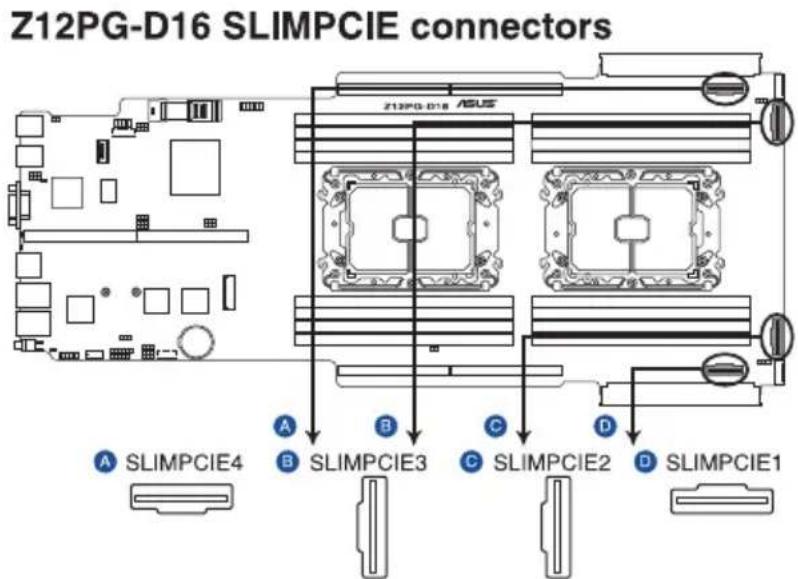

2. Slim PCIe 接口（SLIMPCIE1-10）

将 PCIe 信号连接至前置转接卡或背板的 NVMe 连接端口。

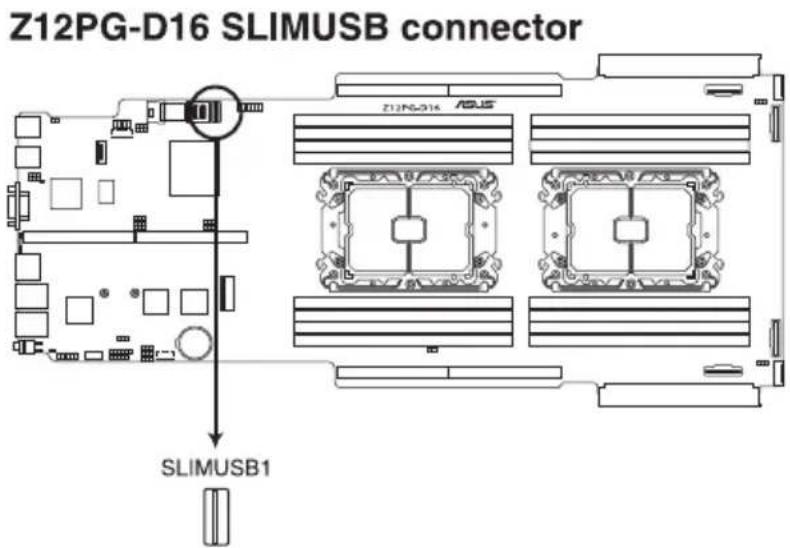

3. USB 3.0 连接插槽（SLIMUSB1）

连接相容的 USB 模块至 SLIMUSB1 连接插槽，再将 USB 模块连接至前面板或后侧接口扩展 USB 3.2 Gen 1。当您安装 USB 3.2 Gen 1 模块，您可以享受 USB 3.2 Gen 1 的益处，包括有更快的数据传输率最高达 5Gbps、对可充电的 USB 设备更快的充电速度、最佳化能源效率，以及与 USB 2.0 向下兼容（SLIMUSB1 连接插槽默认供前面板使用）。

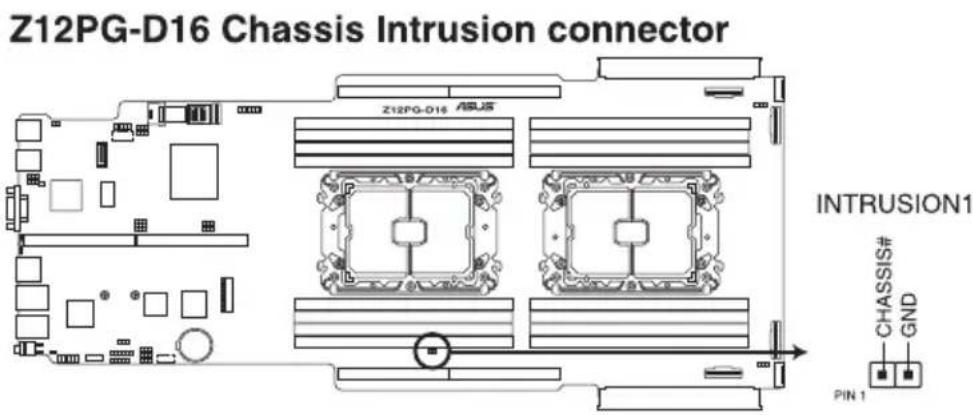

4. 机箱开启警示连接排针（2-pin INTRUSION1）

这组排针提供给设计有机箱开启检测功能的电脑主机机箱之用。此外，尚须搭配一个外接式检测设备，譬如机箱开启检测感应器或者微型开关。在本功能启用时，若您有任何移动机箱元件的动作，感应器会随即检测到并且送出一信号到这组接针，最后会由系统记录下这次的机箱开启事件。默认设置为 CHASSIS# 与 GND 接脚短路，此功能关闭。

5. 前置系统风扇电源插座（6-pin FRNT\_FAN6-7）

您可以将一个合计为 3.30～3.95 安培（最大 47.4 瓦）的风扇电源接口连接至此风扇电源插座。将风扇排线连接至风扇插槽，并确认每条连接排线的黑线是接到风扇电源插槽上的接地端（GND）。连接风扇电源接口时，一定要注意到极性问题。

• 千万要记得连接风扇的电源，若系统中缺乏足够的风量来散热，那么很容易因为主机内部温度逐渐升高而导致死机，甚至更严重者会烧毁主板上的电子元件。
  这些插座并非跳线，不要将跳线帽套在它们的针脚上！

所有风扇皆支持华硕 Smart Fan（智能风扇）技术。

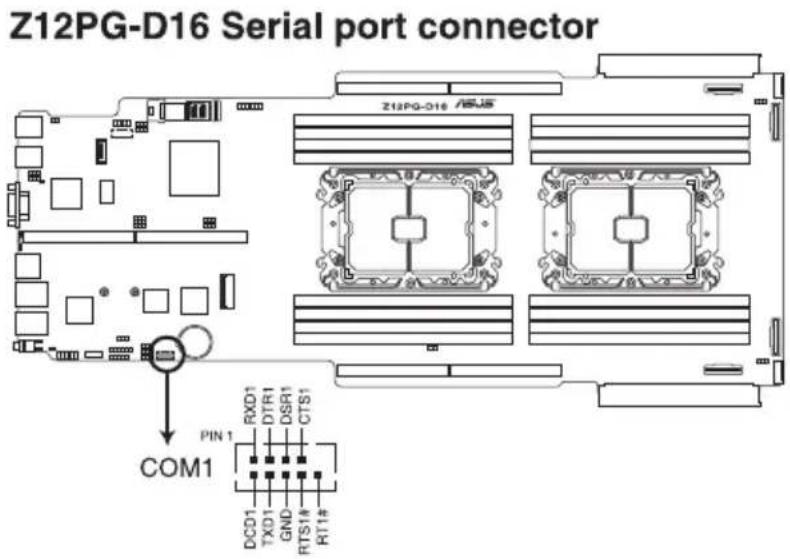

6. 串行连接插座（10-1 pin COM1）

这个插座用来连接串口（COM）。将串口模块的信号线连接至这个插座，接着将该模块安装至机箱后面板空的插槽中。

本插座支持安全性平台模块（TPM）系统，该系统可进行安全性存储金钥、数码认证、密码与数据。此外，TPM 系统也可协助增进网络安全，保护数码辨识功能，并确保平台的集成性。

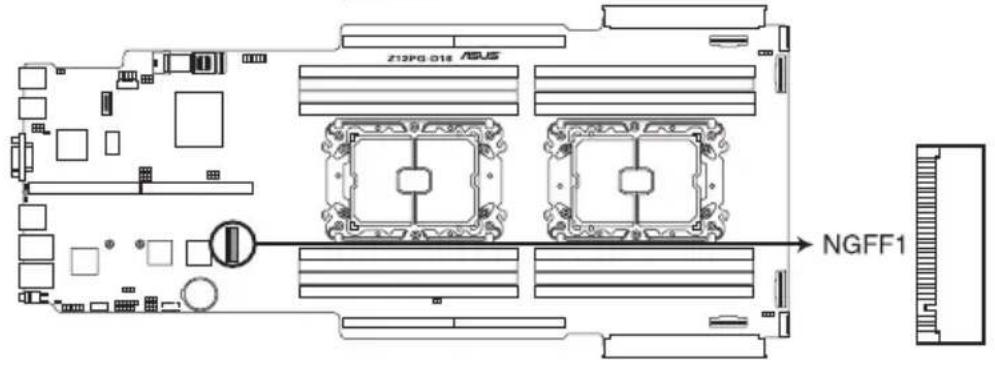

8. M.2 (NGFF) 插槽 (NGFF1)

本插槽提供安装一个 M.2 设备。

Z12PG-D16 M.2 connector

此插槽支持 2260/2280 类型的 PCI-E 与 SATA 存储设备。

M.2（NGFF）设备为选购品，请另行选购。

9. 后侧面板电源插座（PWR1-2）

这些插座供连接后侧面板的电源（PSU）使用。电源（PSU）只能以单一方向安装至后侧面板电源插座。安装时请确认电源（PSU）确实安装且方向正确。

• 如果您的系统会搭载相当多的外围设备，请使用较高功率的电源（PSU）以提供足够的设备用电需求。不适用或功率不足的电源（PSU），有可能会导致系统不稳定或者难以启动。
• 如果您想要安装其他的硬件设备，请务必使用较高功率的电源（PSU）以提供足够的设备用电需求。

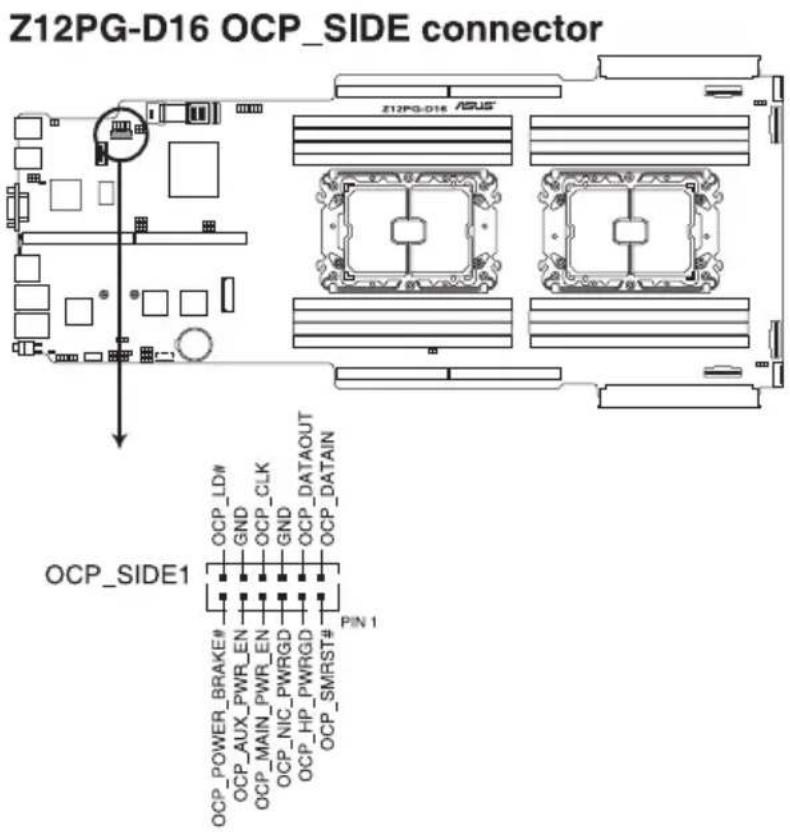

1. OCP3.0 边带信号插槽（12-pin OCP_SIDE1）

本插槽为 OCP3.0 边带信号设计，同时也可外接 OCP3.0 卡以支持更多功能，如扫描链。

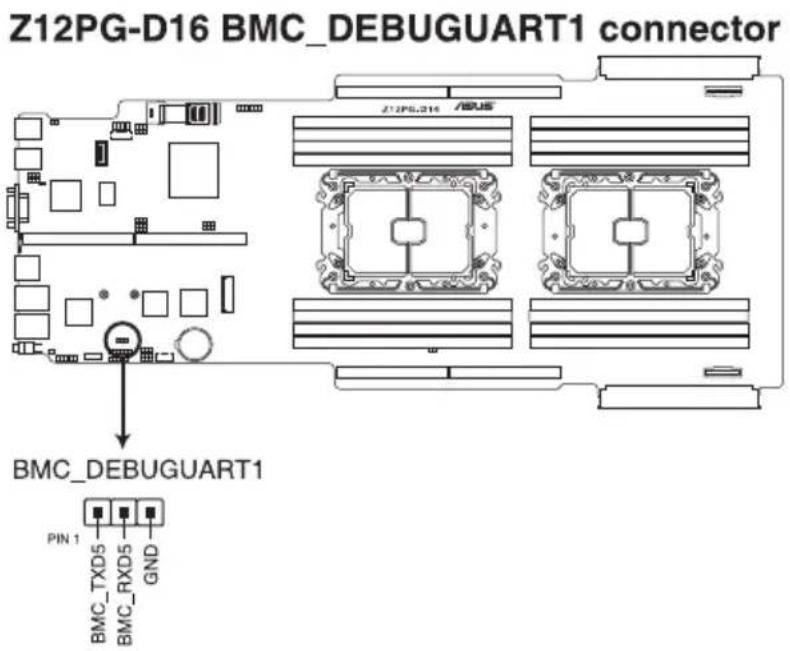

本插槽可用以读取 BMC UART Debug 记录。

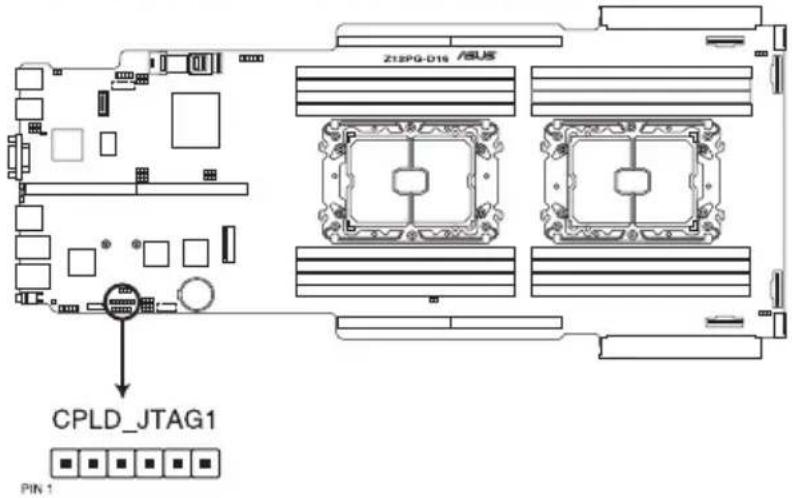

1. CPLD JTAG 插槽（6-pin CPLD_JTAG1）

本插槽可用以刻录 CPLD JTAG。

Z12PG-D16 CPLD_JTAG connector

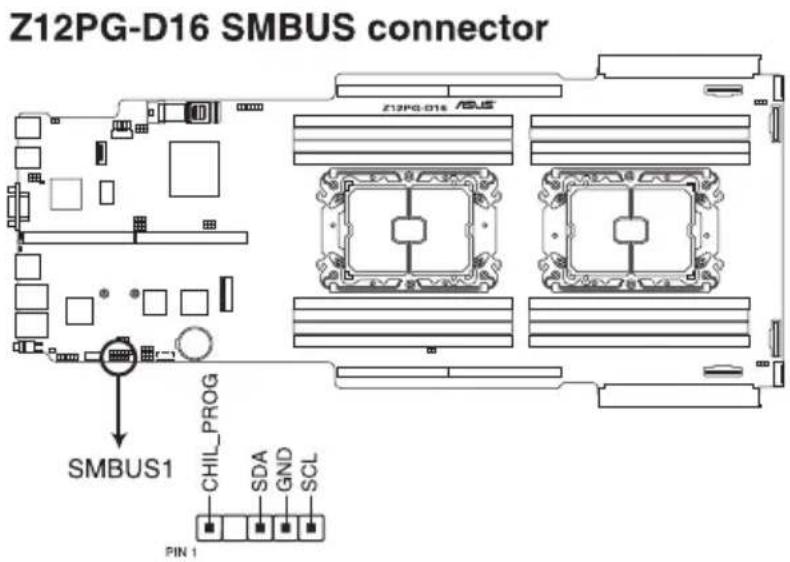

14. 系统管理总线连接排针（5-pin PSUSMB1）

您可通过本组排针连接到电源（PSU）系统管理总线（SMBus，System Management Bus）接口设备（若您的电源（PSU）有支持本项功能）。

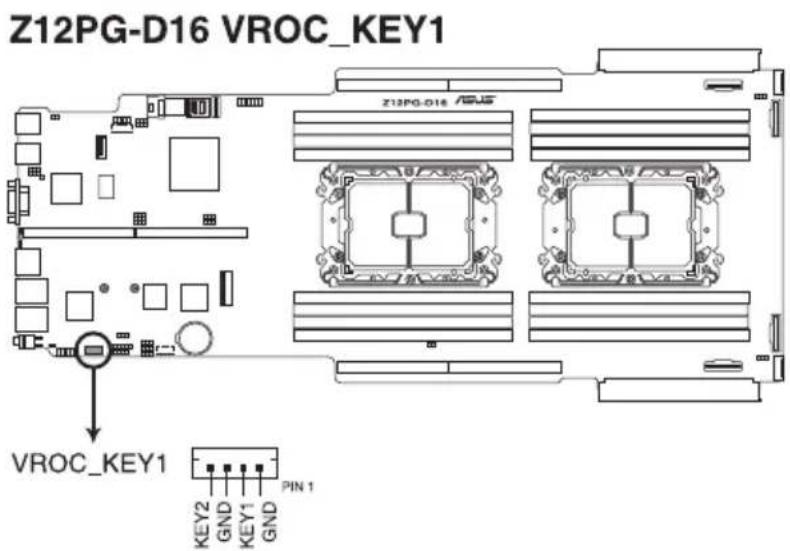

15. VROC\_KEY 接针（5-pin VROC\_KEY1）

本接针用来连接 KEY 模块以启用支持 Intel ^® VMD RAID 功能。

3.4 内部指示灯

1. 电力指示灯（SBPWR1）

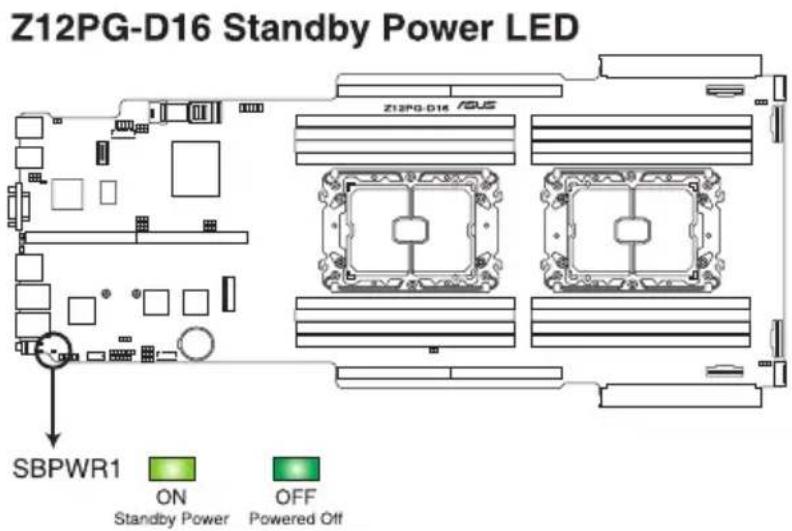

当主板上内置的电力指示灯（SB_PWR1）亮着时，表示当前系统是处于正常运行、省电模式或者软关机的状态中，并非完全断电。这个警示灯可用来提醒您在安装或移除任何的硬件设备之前，都必须先移除电源，等待警示灯熄灭才可进行。请参考下图所示。

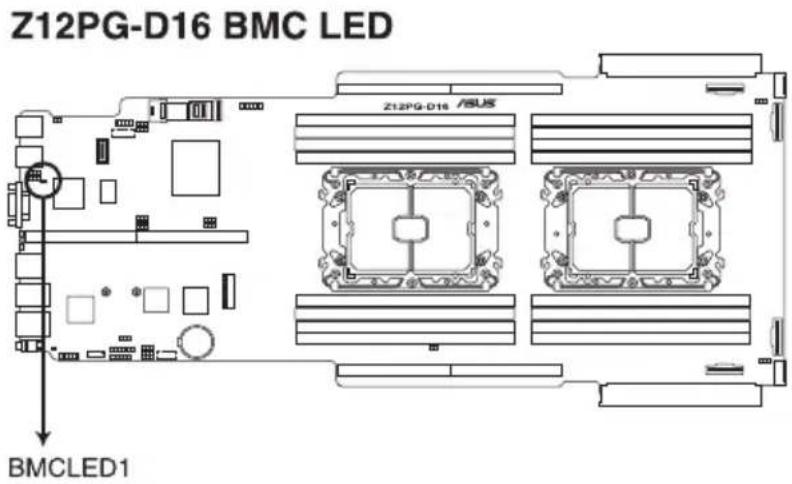

2. BMC 指示灯（BMCLED1）

当使用华硕 ASMB8 管理设备时，则会显示其状态。当已连接电源（PSU）且系统已经关机时，华硕 ASMB8 管理设备会进行系统初始约 1 分钟。当 完成系统初始后，BMC 指示灯会闪烁。

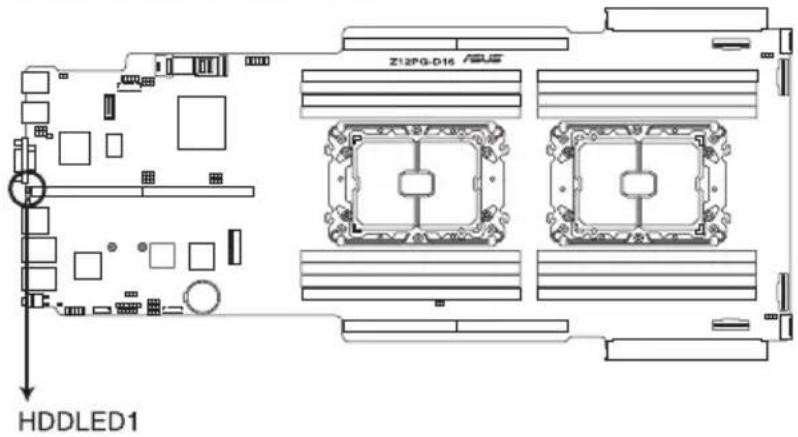

3. 硬盘读写动作指示灯（HDDLED1）

内置指示灯连接排针用来连接至 SAS 或 SATA 扩展卡。而连接到 SAS 或 SATA 扩展卡的任何设备有读写动作时，都会导致前面板 LED 指示灯亮起。

Z12PG-D16 HDDLED1

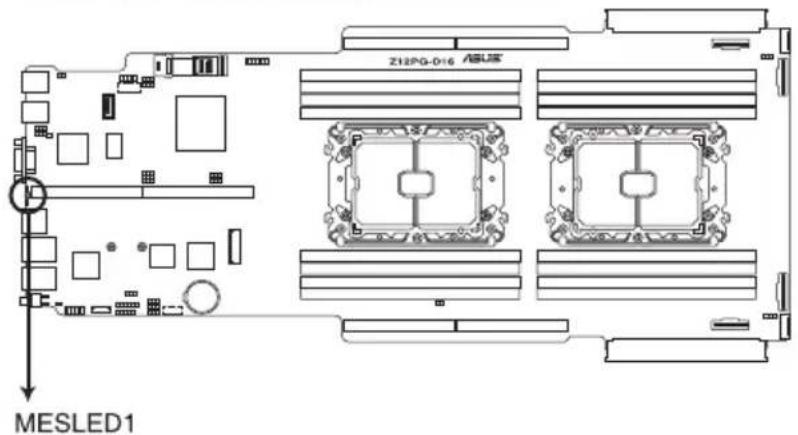

4. 信息指示灯（MESLED1）

内置指示灯亮红色，表示温度已达到报警值或正在发生一个 BMC 事件。

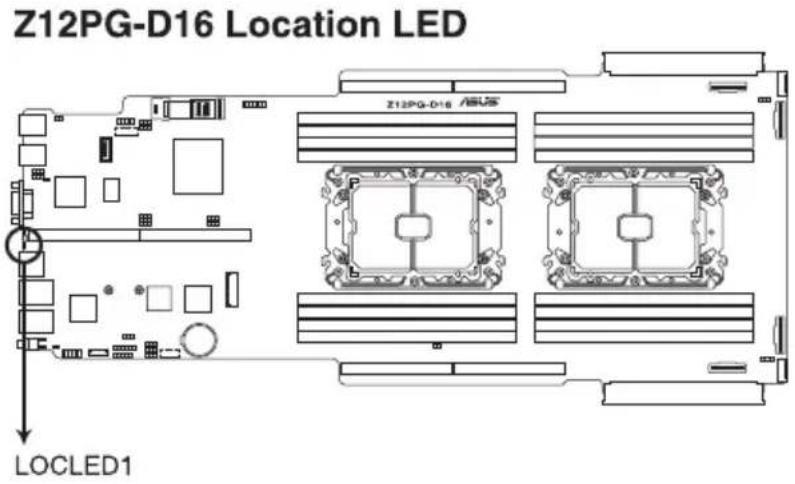

Z12PG-D16 MESLED1

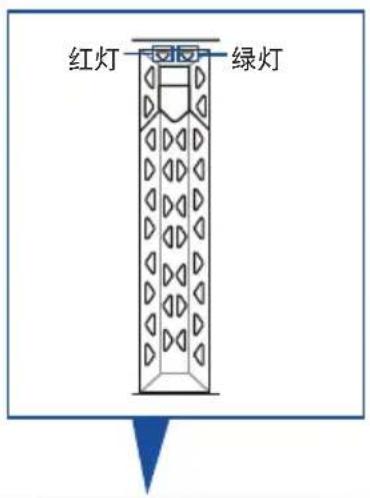

当按下服务器上的 Location 按钮，或当由系统管理软件启动时，这些指示灯会亮灯。这些指示灯，能够提供您直接找到位置与快速辨识安装在机架上发生错误的服务器位置。

本章提供服务器之 BIOS 的升级与管理及 BIOS 设置的相关信息。

4

4.1 管理、更新您的 BIOS 程序

下列软件让您可以管理与更新主板上的 BIOS 设置。

1. ASUS CrashFree BIOS 3

当 BIOS 程序毁损时，使用可启动的 U 盘来更新 BIOS 程序。

1. ASUS EzFlash

使用 U 盘更新 BIOS。

1. BUPDATER

使用可启动的 U 盘在 DOS 环境下更新 BIOS 程序。

上述软件请参考相关章节的详细使用说明。

推荐您先将主板原始的 BIOS 程序备份到可启动的 U 盘中，以备您往后需要再次安装原始的 BIOS 程序。使用华硕在线更新（ASUS Update）程序来拷贝主板原始的 BIOS 程序。

4.1.1 华硕 CrashFree BIOS 3 程序

华硕最新自行研发的 CrashFree BIOS 3 工具程序，让您在当 BIOS 程序和数据被病毒入侵或毁损时，可以轻松的从驱动及应用程序光盘中，或是从含有最新或原始的 BIOS 文件的 U 盘中恢复 BIOS 程序的数据。

在运行更新 BIOS 程序之前，请准备随货附赠的驱动及应用程序光盘程序，或是存有 BIOS 文件的 U 盘。

使用 U 盘恢复 BIOS 程序

请依照以下步骤，使用 U 盘恢复 BIOS 程序。

1. 将存储有原始或更新的 BIOS 程序文件的 U 盘插入 USB 接口，并启动系统。
2. 接着程序会自动检查 U 盘中原始的或最新的 BIOS 文件，然后开始进行更新至完成。

请勿在更新 BIOS 程序文件时关闭或重新启动系统！此举将会导致系统损毁！

在驱动及应用程序光盘中的 BIOS 程序文件，也许并非为最新的 BIOS 文件，请至华硕网站（http://w3.asus.com.cn）下载最新的 BIOS 版正文件。

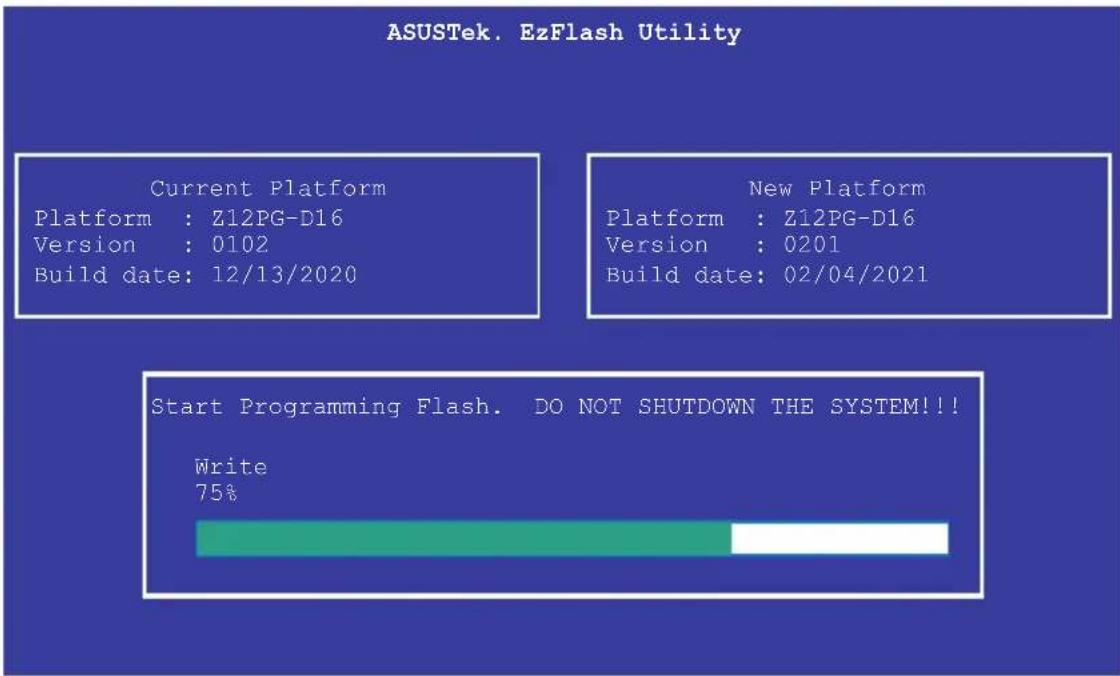

4.1.2 使用华硕 EzFlash 更新程序

华硕 EzFlash 程序让您能轻松的更新 BIOS 程序，可以不必再通过启动盘的冗长程序或是到 DOS 模式下运行。

请至华硕网站 http://w3.asus.com.cn 下载最新的 BIOS 程序文件。

请依照下列步骤，使用 EzFlash 来更新 BIOS：

1. 将已存好最新版 BIOS 文件的 U 盘插入 USB 接口。

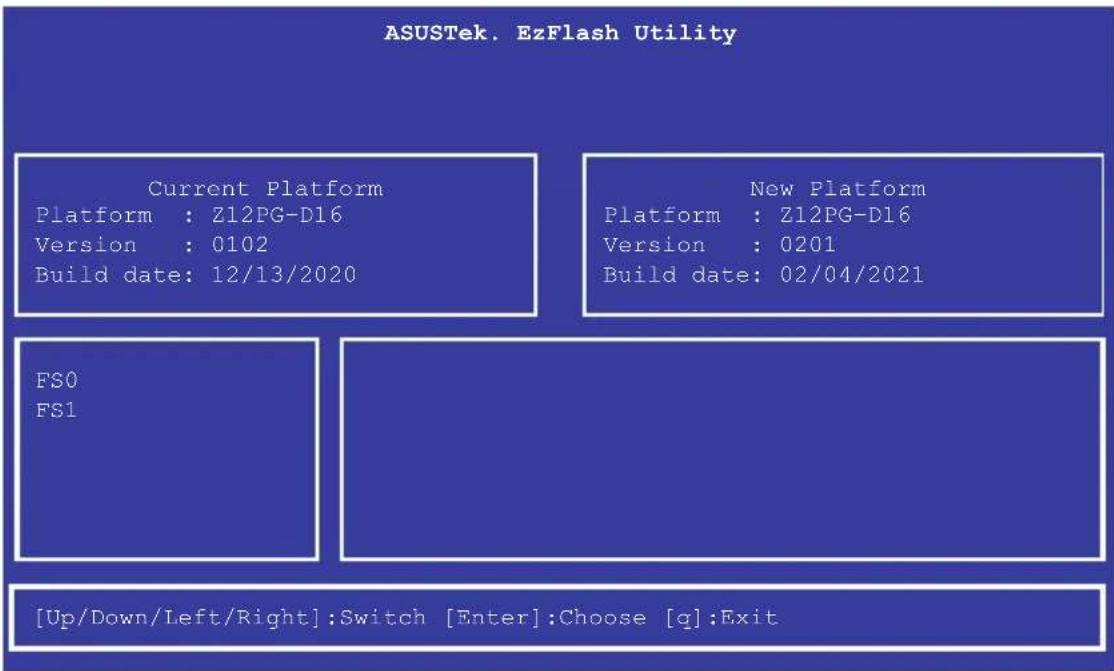

2. 进入 BIOS 设置程序。来到 Tools 菜单，选择 ASUS EZ Flash Utility 后并按下 键将其开启。

1. 按 键来切换至 Drive 字段。
2. 按上/下方向键来选择存储最新 BIOS 版本的 U 盘，然后按下 键。
3. 按 键来切换 Folder Info 字段。
4. 按上/下方向键来选择 BIOS 文件，并按下 键运行 BIOS 更新操作，当完成更新后，重新启动系统。

• 本功能只支持采用 FAT 32/16 格式的单一磁区 U 盘。
• 当更新 BIOS 时，请勿关闭或重置系统以避免系统启动失败。

为确保系统的兼容性与稳定性，请按下〈F5〉键并选择 Yes 以载入默认的 BIOS 设置。

4.1.3 BUPDATER 工具程序

以下的 BIOS 画面只能参考，请依您所见的实际 BIOS 画面为准。

BUPDATER 工具程序可以提供您在 DOS 环境下，使用存储有更新的 BIOS 文件的 U 盘来更新 BIOS 文件。

更新 BIOS 文件

请依照以下的步骤，使用BUPDATER工具程序来更新BIOS文件：

1. 请先访问华硕网站（w3.asus.com.cn）下载最新主板的 BIOS 文件。并将文件存储至可启动的 U 盘内。
2. 然后将华硕支持网站（support.asus.com）上的 BUPDATER 工具程序（BUPDATER.exe），下载并存储至同一个可启动的 U 盘内。
3. 将系统启动至 DOS 环境下，然后使用键盘输入命令：

BUPDATER /i [filename].CAP

[filename] 这里的意思就是输入存放在 U 盘里头的最新或原本 BIOS 文件名称，然后按 键。

A:>BUPDATER /i[file name].CAP

1. 程序会进行检查文件，然后开始更新 BIOS 文件。

请勿在更新 BIOS 程序文件时关闭或重新启动系统，此举将会导致系统损毁！

1. 完成更新后，程序会回到 DOS 画面，请重新启动系统，通过硬盘启动。

主板拥有一片可编辑的固件芯片，您可以依照 4.1 管理、更新您的 BIOS 程序 部分的描述更新 BIOS 程序。

若您是自行安装主板，那么当重新设置系统、或是看到 Run Setup 提示信息出现时，您必须输入新的 BIOS 设置值。本章节将向您介绍如何进行 BIOS 程序的设置。

即使您现在不需要使用这个设置程序，您也可以在将来更改系统设置。例如，您可以设置密码或对电源管理设置进行更改。这些都需要您在 BIOS 程序中设置，这样系统才能将它们存储到芯片中的 CMOS RAM 中，进而完成这些更改。

主板上的固件芯片中存储有设置程序。当您启动时，可以在系统启动自检（Power-On Self-Test，POST）过程中按下 键，就可以启动设置程序；否则，启动自检功能会继续进行。

要在 POST 过程结束后再进行设置，您需要按下 + + 键或者直接按下机箱上的 RESET 键重新启动。您也可以将电脑关闭然后再重新启动。如果前两种方式无效，再选用最后一种方式。

设置程序以简单容易使用为目标，更方便的进行系统设置。程序采用菜单模式，您可以轻松地浏览选项，进入子菜单点击您要的设置，假如您不小心做错误的设置，而不知道如何补救时，本设置程序提供一个快捷键直接恢复到上一个设置，这些将在以下的章节中有更进一步的说明。

• BIOS 程序的出厂默认值可让系统运行处于最佳性能，但是若系统因您改变 BIOS 程序而导致不稳定，请读取出厂默认值来保持系统的稳定。请按下 键并选择 Yes 以载入默认的 BIOS 设置。
• 在本章节的 BIOS 程序画面只能参考，将可能与您所见到的画面有所差异。
• 请至华硕网站（http://w3.asus.com.cn）下载最新的 BIOS 程序文件来获得最新的 BIOS 程序信息。

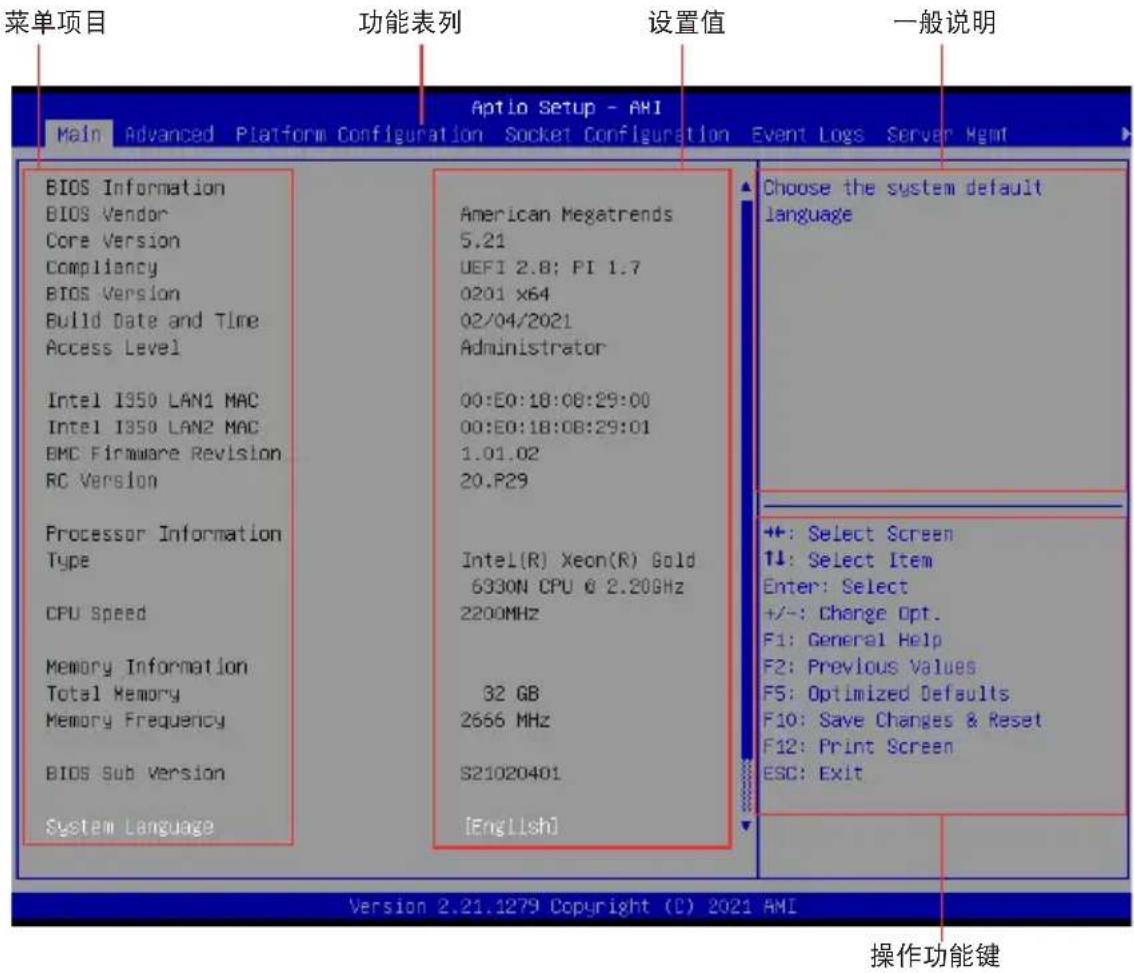

4.2.1 BIOS 程序菜单介绍

4.2.2 功能表列说明

BIOS 设置程序最上方各菜单功能说明如下：

Main 本项目提供系统基本设置。

Advanced 本项目提供系统高级功能设置。

Platform Configuration 本项目提供平台功能设置。

Socket Configuration 本项目提供插槽功能设置。

Event Logs 本项目提供事件记录功能设置。

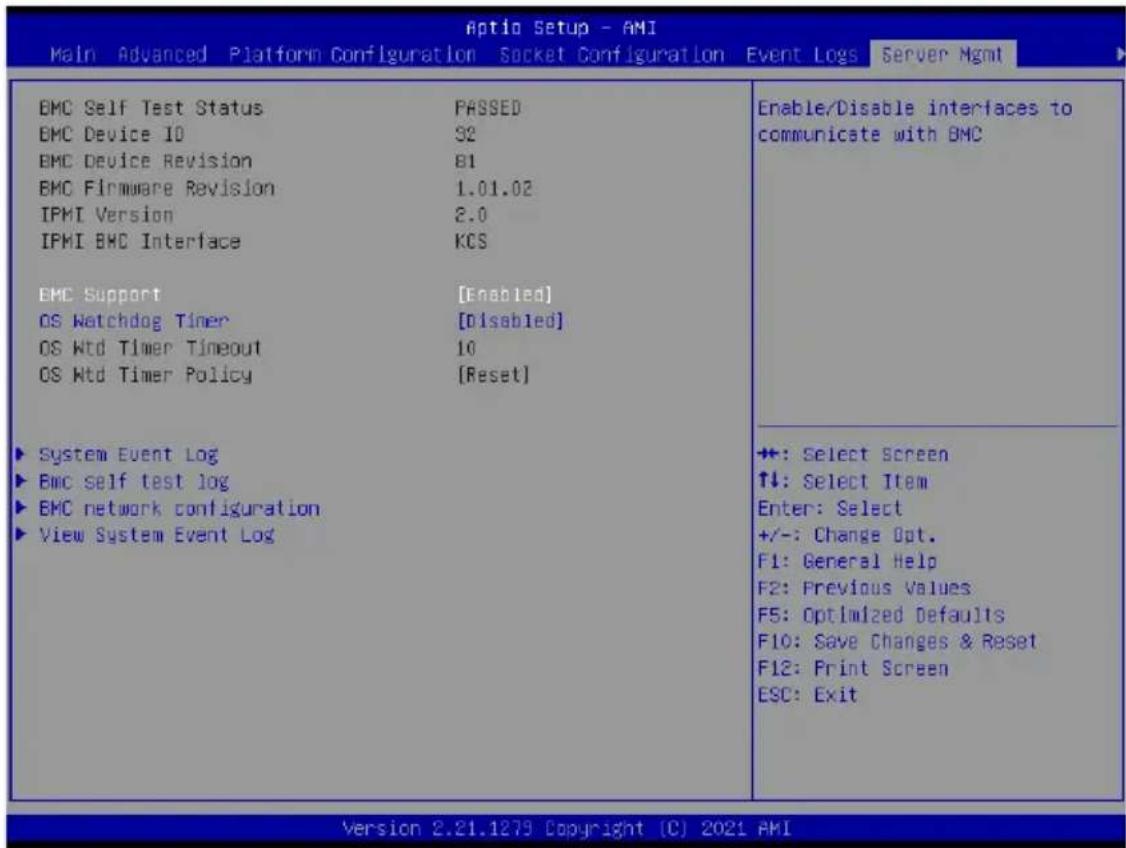

Server Mgmt 本项目提供系统服务器管理功能设置。

Security 本项目提供安全功能设置。

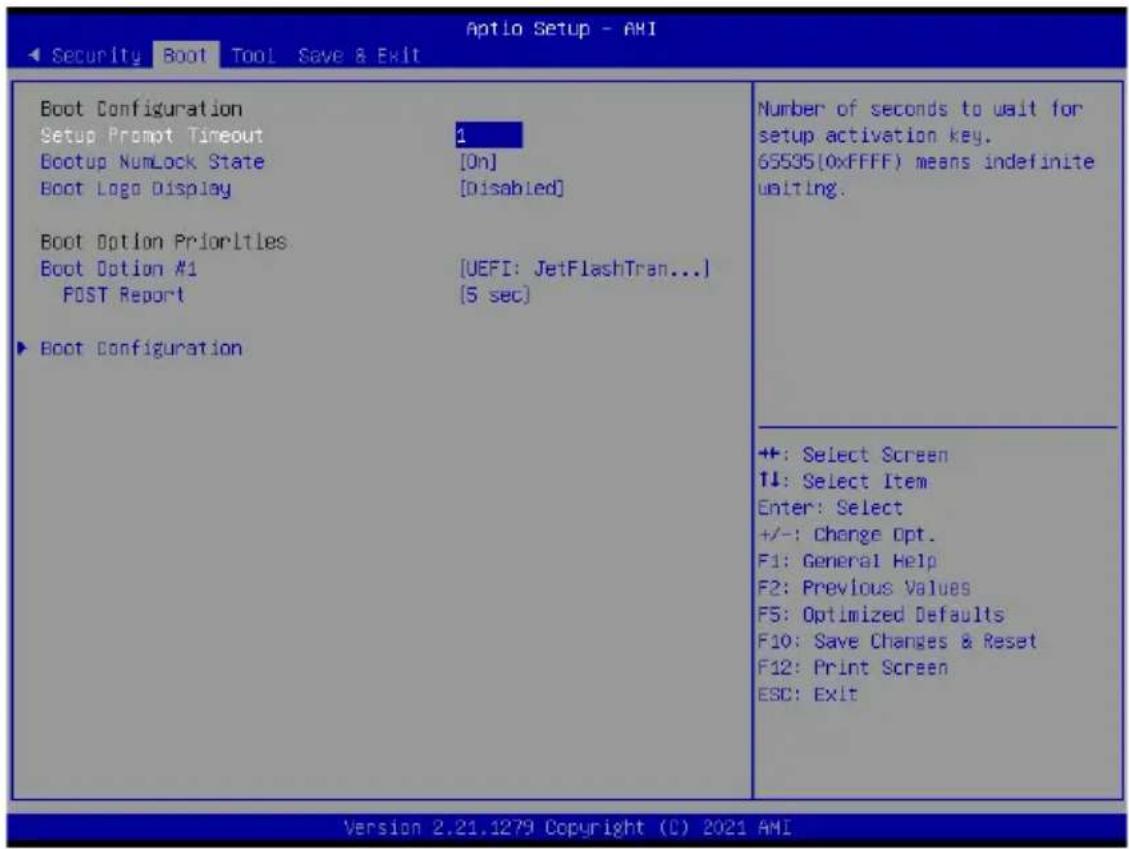

Boot 本项目提供启动磁盘设置。

Tool 本项目提供特殊功能的设置。

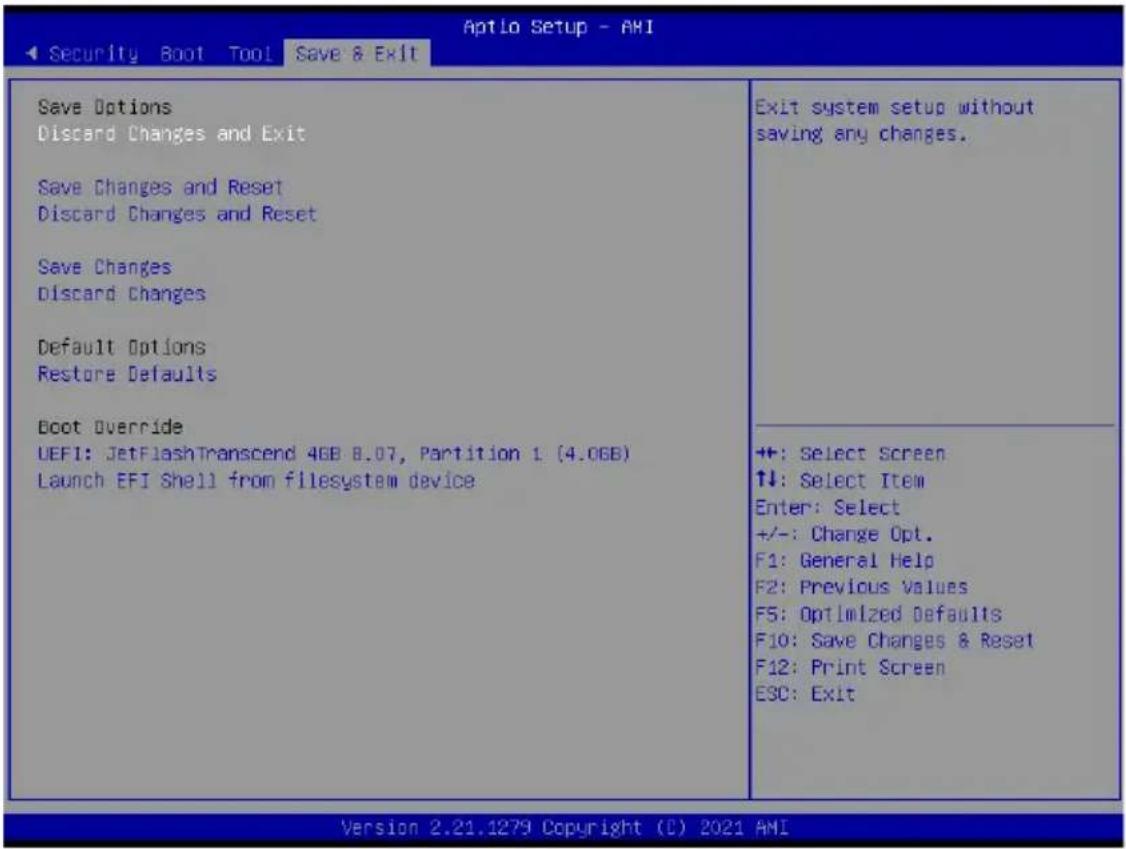

Save & Exit 本项目提供退出 BIOS 设置程序与出厂默认值恢复功能。

使用左右方向键移动选项，可切换至另一个菜单画面。

菜单项目

于功能表列选定选项时，被选择的功能将会反白，假设您选择 Main 功能，则会显示 Main 菜单的项目。

点击菜单中的其他项目（如：Event Logs、Advanced、Monitor、Boot、Tool 与 Exit 等）也会出现该项目不同的选项。

子菜单

在菜单画面中，若功能选项的前面有一个小三角形标记，代表此为子菜单，您可以利用方向键来选择，并且按下 键来进入子菜单。

操作功能键说明

在菜单画面的右下方为操作功能键说明，请参照功能键说明来选择及改变各项功能。

一般说明

在菜单画面的右上方为当前所选择的作用选项的功能说明，此说明会依选项的不同而自动更改。

设置值

这些存在于菜单中的设置值是提供给用户选择与设置之用。这些项目中，有的功能选项只为告知用户当前运行状态，并无法更改，那么此类项目就会以淡灰色显示。而可更改的项目，当您使用方向键移动项目时，被选择的项目以反白显示，代表这是可更改的项目。

设置窗口

在菜单中请选择功能项目，然后按下 键，程序将会显示包含此功能所提供的选项小窗口，您可以利用此窗口来设置您所想要的设置。

滚动条

在菜单画面的右方若出现如右图的滚动条画面，即代表此页选项超过可显示的画面，您可利用上/下方向键或是 、 键来切换画面。

4.3 主菜单（Main）

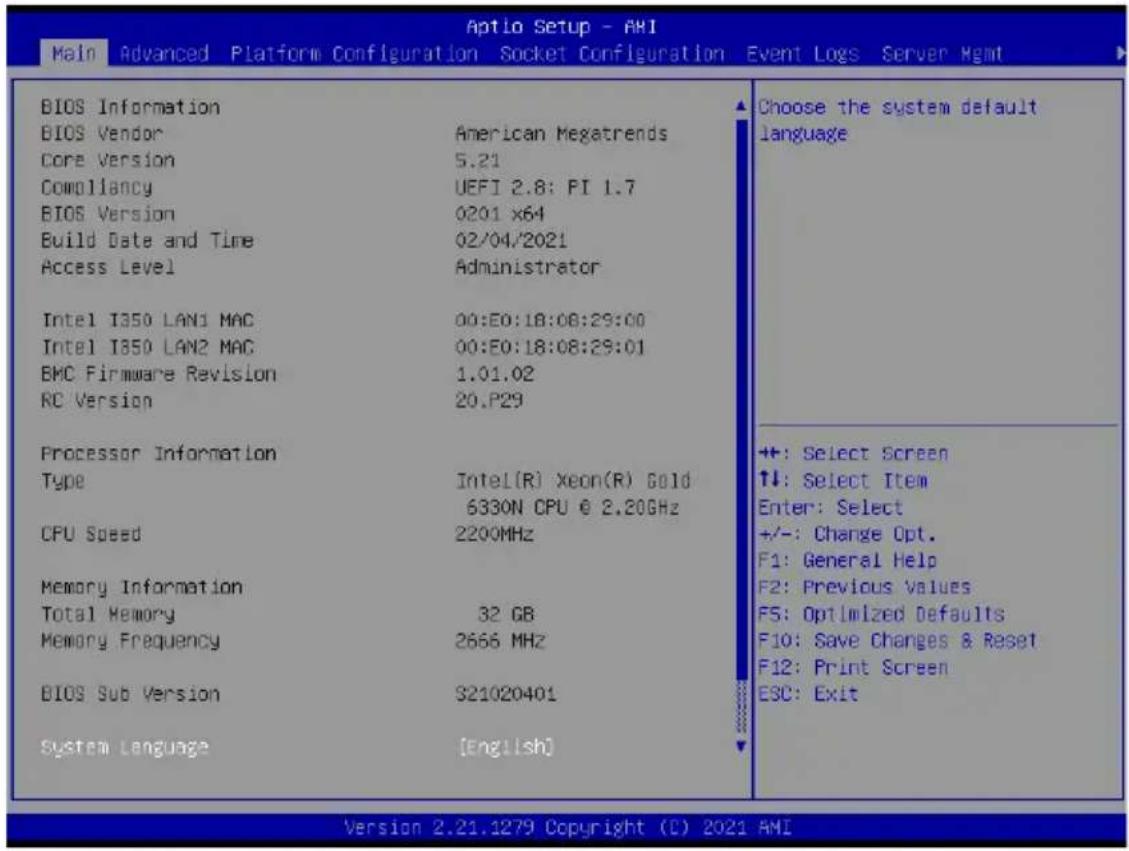

当您进入 BIOS 设置程序时，首先出现的第一个画面即为主菜单，内容如下图。

System Language [English]

设置系统使用语言。

4.4 高级菜单（Advanced menu）

在高级菜单（Advanced menu）里的项目，为提供您更改 CPU 与其他系统设备的设置。

请注意当更改高级菜单（Advanced menu）里的项目时，在字段中输入不正确的数值将会导致系统运行不正常。

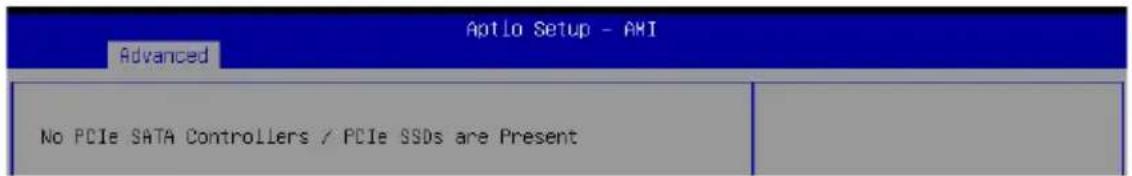

4.4.1 OffBoard SATA 控制器设置

可让您启动或关闭 BIOS 安全设备支持功能。设置值有：[Disabled] [Enabled]

4.4.3 ACPI 设置

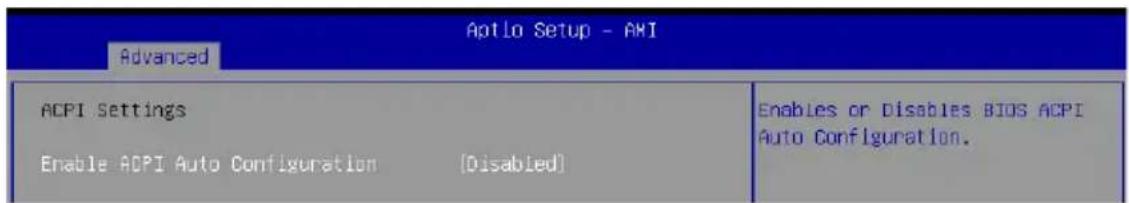

Enable ACPI Auto Configuration [Disabled]

本项目为启用或关闭 BIOS ACPI 自动设置。设置值有：[Disabled] [Enabled]

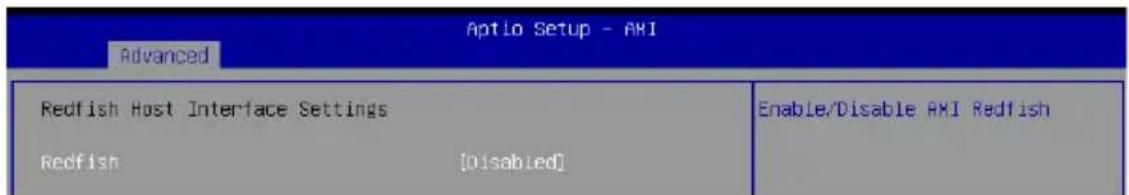

4.4.4 Redfish Host 介面设置

Redfish [Enabled]

本项目可以启用或关闭 Redfish。设置值有：[Disabled] [Enabled]

以下项目只有在 Redfish 设置为 [Enabled] 时才会出现。

本项目可以选择认证模式。设置值有：[Basic Authentication] [Session Authentication]

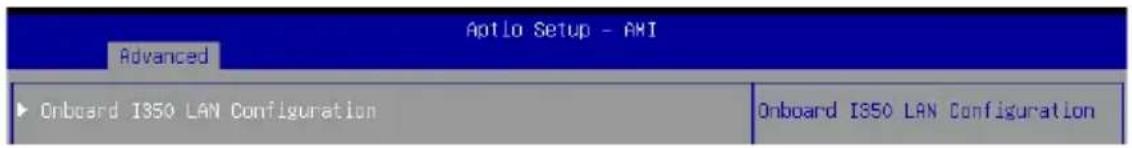

4.4.5 内置网络设置（Onboard LAN Configuration）

Onboard I1350 LAN Configuration

Intel I350 LAN1

提供您启用或关闭 Intel 网络。设置值有：[Disabled] [JumperState]

以下项目只有在 LAN Enable 设置为 [JumperState] 时才会出现。

ROM Type [PXE]

提供您选择 LAN ROM（Intel 网络随选只读内存）类型。设置值有：[Disabled][PXE][iSCSI]

Intel 1350 LAN2

提供您启用或关闭 Intel 网络。设置值有：[Disabled] [JumperState]

以下项目只有在 LAN Enable 设置为 [JumperState] 时才会出现。

ROM Type [Disabled]

提供您选择 Intel LAN ROM（Intel 网络随选只读内存）类型。设置值有：[Disabled] [PXE] [iSCSI]

4.4.6 串口控制面板重新定向（Serial Port Console Redirection）

启用或关闭控制面板重新定向功能。设置值有：[Disabled] [Enabled]

以下选项只当 Consloe Redirection 项目设置为 [Enabled] 时才会显示。

本项目只当 Console Redirection 设为 [Enabled] 时才能设置。这项设置说明如何把主电脑与远端遥控电脑（例如用户使用的）进行文件交换。两部电脑都应具备同样或兼容的设置。

Terminal Type [ANSI]

提供您设置终端类型。

[VT100] ASCII 字节设置。

[VT100+] 延伸 VT100 支持颜色、功能键等等。

[VT-UTF8] 使用 UTF8 加密以映像 Unicode（万国码）字节在 1 或更多字节以上。

[ANSI] 延伸 ASCII 字节设置。

Bits per second [115200]

提供您选择串口传输速度，这速度必须与另一边符合，过长或过多都可能会导致速度变慢。设置值有：[9600] [19200] [38400] [57600] [115200]

Data Bits [8]

设置值有：[7][8]

Parity [None]

一个 parity（同位）位能发送数据位来检测一些传输错误，[Mark] 与 [Space] parity 则不允许错误检测。

[None] None。

[Even] 同位位为 0，表示 N 个位里，1 出现的总次数为偶数。

[Odd] 同位位为 0，表示 N 个位里，1 出现的总次数为奇数。

[Mark] 同位位总是 1。

[Space] 同位位总是 0。

Stop Bits [1]

Stop bits 为串行数据封包的终点（开始位表示起始）。标准设置是 1 Stop bit。使用较慢的设备通信可能会需要超过 1 stop bit。设置值有：[1][2]

Flow Control [None]

Flow control（流量控制）能预防在缓冲区溢满时的数据流失。当传送数据时，若接收的缓冲区已经满了，此时会送出“stop”（停止）信号来停止传送数据流（data flow）。当缓冲区空出时，会再送出“start”（开始）信号以重新开始传送数据流。硬件流量控制使用两条金属线来传送 start/stop（开始/停止）信号。设置值有：[None] [Hardware RTS/CTS]

当 Terminal Type 项目设置为 [ANSI] 或 [VT100] 时，本项目才会显示，并可以让您启动或关闭在 ANSI 或 VT100 终端器下所支持的 VT-UTF8 组合码。设置值有：[Disabled] [Enabled]。

Recorder Mode [Disabled]

若启用此模式则只会传送文字，此为读取终端数据。设置值有：[Disabled][Enabled]

本项目用来开启或关闭延伸终端的分辨率。设置值有：[Disabled] [Enabled]

Putty Keypad [VT100]

本项目提供您选择 FunctionKey 与在 Putty 上面的 Keypad。设置值有：[VT100] [LINUX] [XTERMR6] [SCO] [ESCN] [VT400]

可让您选择一个 COM 连接端口以显示 Legacy 操作系统与 Legacy OPROM 信息的重新导向。设置值有：[COM1] [COM2]

Resolution [80×24]

设置支持旧有操作系统的行、列数。设置值有：[80×24] [80×25]

当 Bootloader 已被选择超过常规控制面板转向，则允许您设置本项。设置值有：[Always Enable] [Bootloader]

启用或关闭控制面板转向功能。设置值有：[Disabled] [Enabled]

当 Console Redirection 设置为 [Enabled] 时，以下的项目才会显示。

经由串口来远端遥控管理 Windows Server 系统。设置值有：[COM1] [COM2]

Terminal Type [VT-UTF8]

此为微软 Windows Emergency Management Services (EMS) 提供 Windows Server 操作系统可以通过串口来采用远端遥控管理。设置值有：VT100] [VT100+] [VT-UTF8] [ANSI]

Bits per second [115200]

此为微软 Windows Emergency Management Services (EMS) 提供 Windows Server 操作系统可以通过串口来采用远端遥控管理。设置值有：[9600] [19200] [38400] [57600] [115200]

Flow Control [None]

此为微软 Windows Emergency Management Services (EMS) 提供 Windows Server 操作系统可以通过串口来采用远端遥控管理。设置值有：[None] [Hardware RTS/CTS] [Software Xon/Xoff]

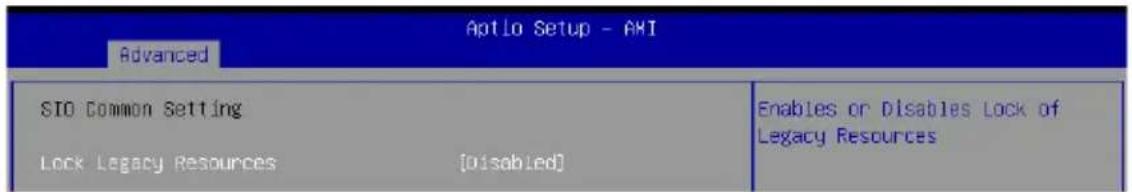

4.4.7 SIO Common 设置

本项目可以启用或关闭 Legacy 资源锁定。设置值有：[Disabled] [Enabled]

4.4.8 SIO 设置

Logical Devices 显示于左侧，实时反应目前 Logical Device 状态。所有更改会在重新启动后生效。

本项目可以查看并设置 SIO Logical device 的属性，例如 IO Base、IRQ Range、直接内存存取与设备模式。

Use This Device [Enabled]

本项目可以启用或关闭 Logical Device。设置值有：[Disabled] [Enabled]

以下项目只有在 Use This Device 设置为 [Enabled] 时才会出现。

关闭 SIO Logical Devices 可能会造成严重影响，设置前请谨慎评估。

Possible: [Use Automatic Settings]

本项目可以更改设备资源设置，更改会在重新启动后生效。设置值有：[Use Automatic Settings] [IO=3F8h; IRQ=4; DMA;] [IO=3F8h; IRQ=3, 4, 5, 7, 9, 10, 11, 12; DMA;] [IO=2F8h; IRQ=3, 4, 5, 7, 9, 10, 11, 12; DMA;] [IO=3E8h; IRQ=3, 4, 5, 7, 9, 10, 11, 12; DMA;]

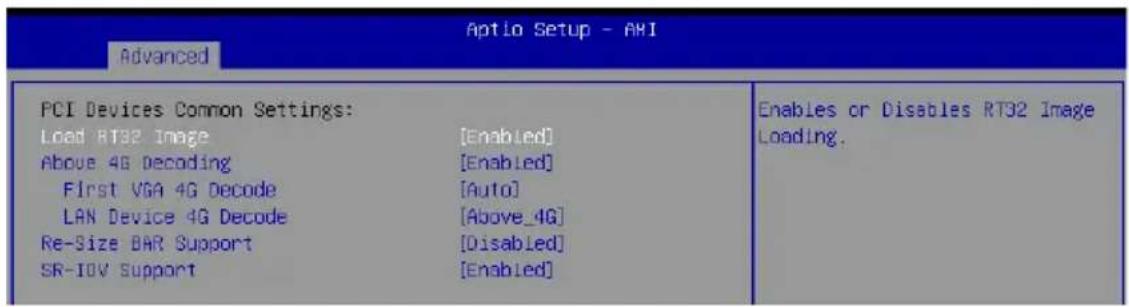

4.4.9 PCI 子系统设置（PCI Subsystem Settings）

本项目提供您设置 PCI、PCI-X 和 PCI Express。

本项目可以启用或关闭载入 RT32 Image。设置值有：[Disabled] [Enabled]

Above 4G Decoding [Enabled]

若您的系统支持 64-bit PCI 解码能力，则可以启用或关闭 64 位运算能力的设备，来解码超过 4G 以上的 Address Space（地址空间）。设置值有：[Disabled][Enabled]

以下项目只有在 Above 4G Decoding 设置为 [Enabled] 时才会出现。

First VGA 4G Decode [Auto]

[Auto] 自动

[Above_4G] 使首张 VGA 启用 4G 解码功能

LAN 设备 4G 解码设置。设置值有：[Above_4G] [Below_4G]

当系统具备 Resizable BAR 功能的 PCIe 设备时，本项目可以启用或关闭 Resizable BAR 支持（仅系统支持 64-bit PCI 解码能力）。设置值有：Disabled] [Auto]

要启用 Re-Size BAR 支持以使用 GPU 内存时，请将 CSM (Compatibility Support Module) 设置为 [Disabled]。

若系统有具备 SR-IOV 的 PCIe 设备，本项目可以启用或关闭支持 Single Root IO Virtualization 功能。设置值有：[Disabled] [Enabled]

4.4.10 USB 设置（USB Configuration）

启用或关闭支持 XHCI hand-off 功能的操作系统。设置值有：[Enabled] [Disabled]

本项目提供您启用或关闭支持 USB 大量存储设备。设置值有：[Disabled] [Enabled]

Port 60/64 Emulation [Enabled]

本项目提供您启用或关闭对 I/O 端口 60h/64h 的模拟支持。开启此功能可让没有原生支持 USB 的操作系统可支持 USB 键盘。设置值有：[Disabled] [Enabled]

提供您选择大量存储设备的模拟类型。设置值有：[Auto] [Floppy] [Forced FDD] [Hard Disk] [CD-ROM]

以下的项目只当 Network stack 设置为 [Enabled] 时才会显示。

Ipv4 PXE Support [Disabled]

启用或关闭 lpv4 PXE 启动支持。若为关闭，lpv4 PXE 启动选项将不会被创建。设置值有：[Disabled] [Enabled]

Ipv4 HTTP Support [Disabled]

启用或关闭 lpv4 HTTP 启动支持。若为关闭，lpv4 HTTP 启动选项将不会被创建。设置值有：[Disabled] [Enabled]

Ipv6 PXE Support [Disabled]

启用或关闭 lpv6 PXE 启动支持。若为关闭，lpv6 PXE 启动选项将不会被创建。设置值有：[Disabled] [Enabled]

Ipv6 HTTP Support [Disabled]

启用或关闭 lpv6 HTTP 启动支持。若为关闭，lpv6 HTTP 启动选项将不会被创建。设置值有：[Disabled] [Enabled]

按下 ESC 键以取消 PXE 启动的等待时间。

本项目为启用或关闭 CSM 支持功能。设置值有：[Disabled] [Enabled]

以下的项目仅当 Launch CSM 设置为 [Enabled] 时才会显示。

本项目提供设置 GA20 选项。设置值有：[Upon Request] [Always]

[Immediate] 立即运行 INT19 Trap。

[Postponed] Legacy Boot 时运行 INT19 Trap。

[Auto] Auto

本项目可以应某些操作系统的要求更改硬盘顺序。设置值有：[Adjust] [Keep]

Boot Device Control [UEFI and Legacy]

本项目可以依据设备规格选择的启动模式。设置模式的设备会被列入启动顺序列表。设置值有：[UEFI and Legacy] [Legacy only] [UEFI only]

本项目可以选择内置网络控制器与网络卡类型。网络设备会在启动时内置选择的类型。选择 [Ignore] 时会在启动自检（POST，Power-On Self-Test）时不运行网络设备，以加快启动时间。设置值有：[Ignore] [UEFI only] [Legacy only]

本项目可以选择启动时要先内置的保存设备类型。建议您依设备规模择 [Legacy only] 或 [UEFI only]，以获得较佳的稳定性。选择 [Ignore] 时会在启动自检（POST，Power-On Self-Test）时不运行保存设备，以加快启动时间。设置值有：[Ignore] [UEFI only] [Legacy only]

Launch Video OPROM policy [UEFI only]

本项目提供控制运行 UEFI 与常规 Video 随选只读内存（OpROM）。设置值有：Ignore] [UEFI only] [Legacy only]

本项目可以选择启动时要先内置的 PCI-E/PCI 扩展设备类型。设置值有：[Ignore] [UEFI only] [Legacy only]

4.4.13 NVMe 设置（NVMe Configuration）

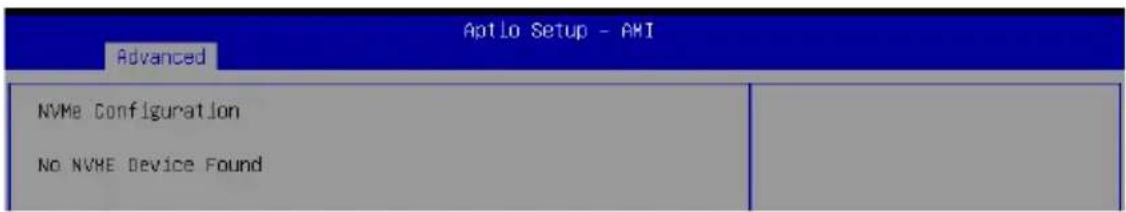

本菜单提供 NVMe 控制器及驱动程序信息。

Device

显示于 NVMe 设置清单的设备名称会依连接的设备而异，显示 No NVMe Device Found 时表示未连接设备。

本项目可以缩短或延长硬盘自我测试的时间长短。设置值有：[Short] [Extended]

本项目可以选择仅测试控制器，或是测试控制器与命名空间。选择测试控制器与命名空间时，需要一段时间才能完成测试。设置值有：[Controller Only Test] [Controller and NameSpace Test]

按下 键以依选择的项目运行自我测试。按下 键可以中止测试，下方会显示近期的结果记录。

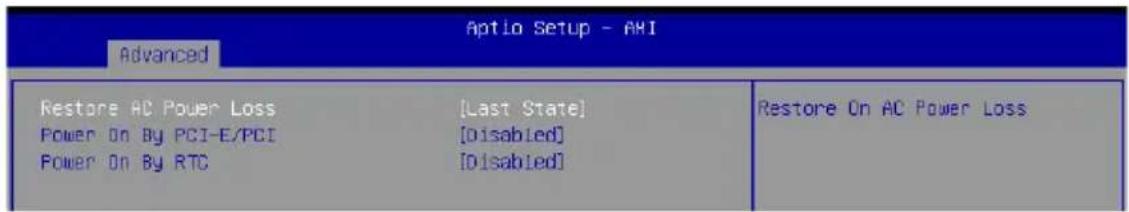

4.4.14 APM 设置

提供您进行有关高级电源管理控制（APM）功能设置。

[Disabled] 关闭 PCIE 设备引起的唤醒事件。

[Enabled] 启用 PCIE 设备引起的唤醒事件。

[Disabled] 关闭 RTC 引起的唤醒事件。

[Enabled] 当设置为 [Eanbled] 时，RTC Alarm Date (Days) 与 Hour/Minute/Second 选项则可以让用户自行设置想要的数值。

4.4.15 第三方 UEFI 驱动程序设置

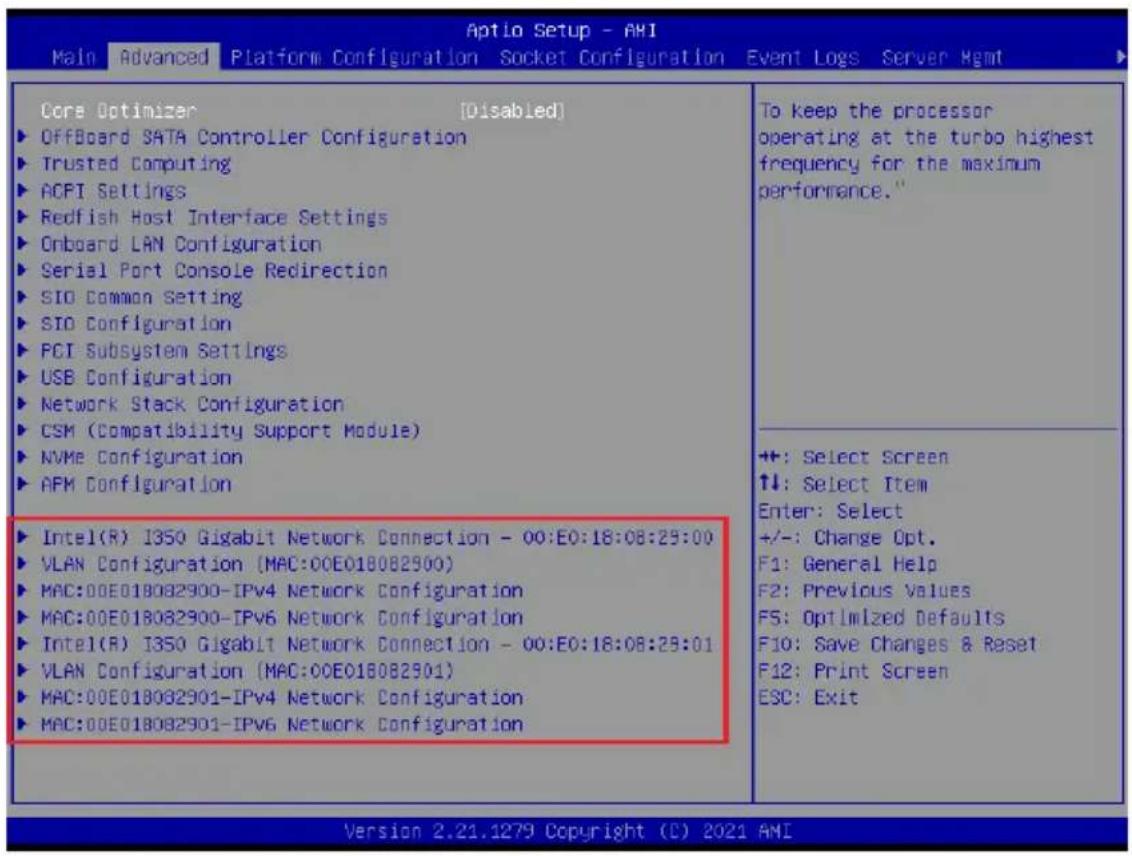

已安装第三方 UEFI 驱动程序的其他设置选项会显示于下图红框处。

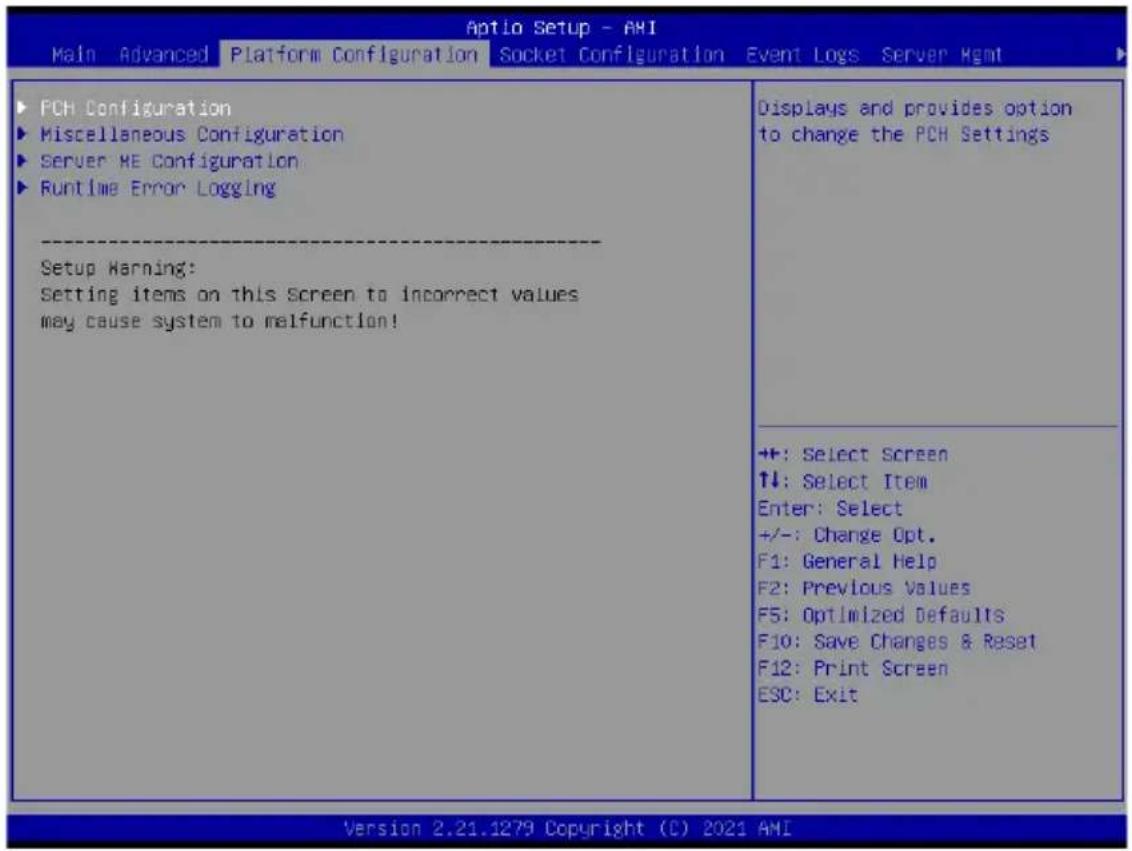

4.5 平台设置菜单（Platform Configuration menu）

IntelRCSetup 菜单提供更改平台设置。

请注意在字段中输入不正确的数值将会导致系统运行不正常。

以下的项目仅当 SATA Controller 设置为 [Enabled] 时才会显示。

提供您识别 SATA 接口为连接 Solid State Drive（SSD）硬盘或硬盘设备。设置值有：[AHCI] [RAID]

SATA Port 0-7

Hot Plug [Disabled]

可让您启动或关闭 SATA 接口 0-7 的热插拔功能。设置值有：[Disabled] [Enabled]

PCH sSATA Configuration

sSATA Controller [Enabled]

启用或关闭 SATA 控制器。设置值有：[Disabled] [Enabled]

以下的项目仅当 sSATA Controller 设置为 [Enabled] 时才会显示。

提供您识别 SATA 接口为连接 Solid State Drive（SSD）硬盘或硬盘设备。设置值有：[AHCI] [RAID]

SATA Port 0-5

Hot Plug [Disabled]

可让您启动或关闭 SATA 接口 0-3 的热插拔功能。设置值有：[Disabled] [Enabled]

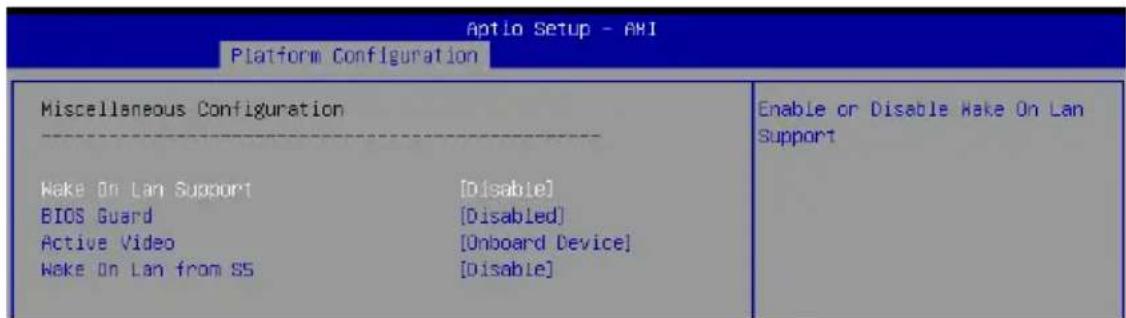

4.5.2 Miscellaneous 设置

本项目可以启用或关闭网络唤醒支持（WOL，Wake On Lan）。设置值有：[Disable] [Enable]

BIOS Guard [Disabled]

本项目可以启用或关闭 BIOS Guard Platform Protection Technology。设置值有：[Disable] [Enable]

本项目可以启用或关闭 S5 状态的网络唤醒支持。设置值有：[Disable] [Enable]

4.5.3 Server ME 设置

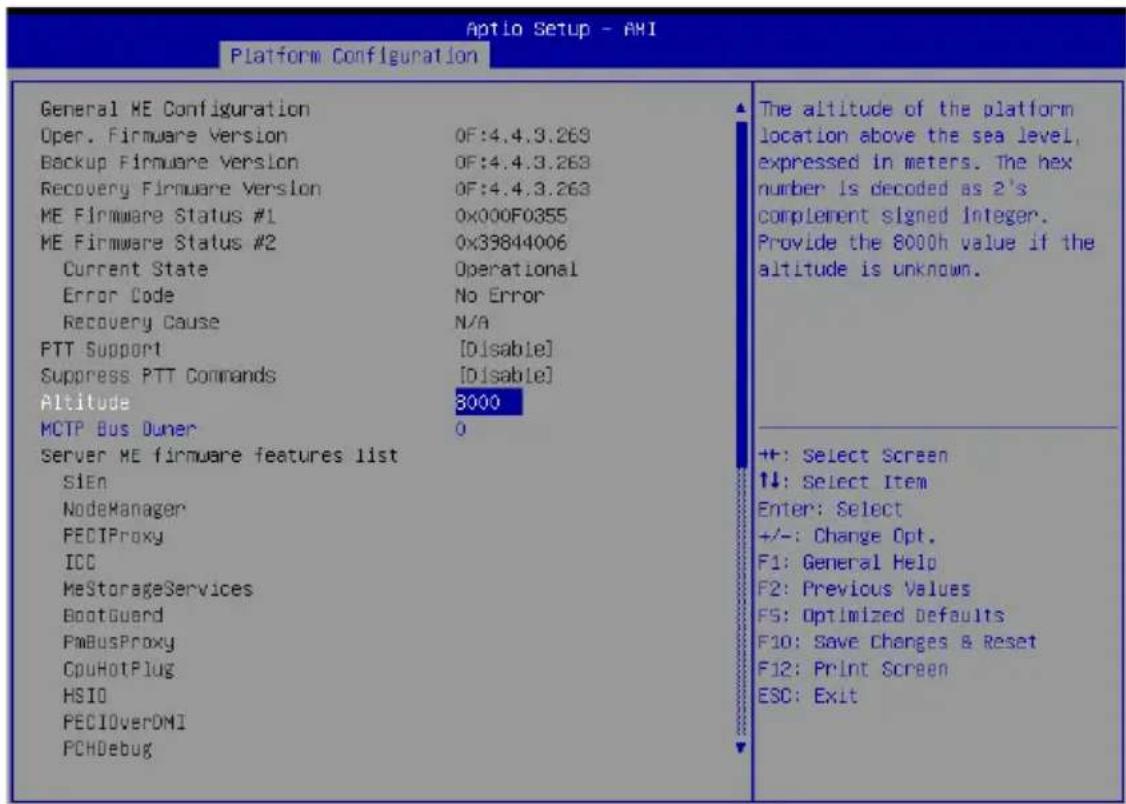

显示在您系统上的 Server ME 技术的参数。您可利用 / 键来查看更多项目。

本项目用来设置平台位置的高度，单位为米。若不确定高度时，建议使用默认值8000h。

MCTP Bus Owner [0]

本项目用来设置 MCTP 总线所有者位于 PCIe 总线的位置，[15:8] 总线、[7:3] 设备、[2:0] 功能。设置 0 时，总线所有者将无法使用。

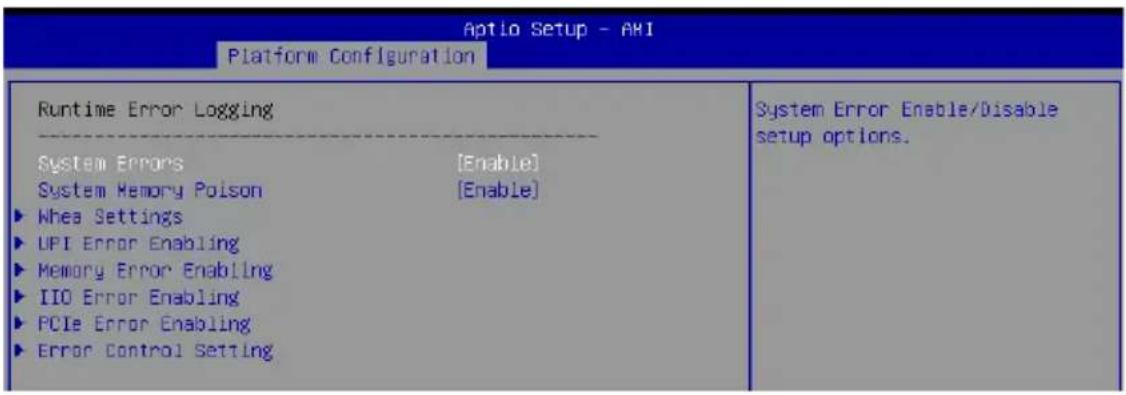

4.5.4 Runtime Error Logging 支持

本项目可以启用或关闭 System Errors 设置选项。设置值有：[Disable] [Enable]

以下的项目仅当 System Errors 设置为 [Enabled] 时才会出现。

System Memory Poison [Enable]

本项目可以启用或关闭 System Memory Poison。设置值有：[Disable] [Enable]

Whea Settings

本项目可以启用或关闭 WHEA 支持。设置值有：设置值有：[Disable] [Enable]

以下的项目仅当 Whea Support 设置为 [Enabled] 时才会出现。

本项目可以启用或关闭 Whea Log Memory Error。设置值有：[Disable] [Enable]

本项目可以启用或关闭 Whea Log Processor Error。设置值有：[Disable] [Enable]

本项目可以启用或关闭 Whea Log PCI Error。设置值有：[Disable] [Enable]

UPI Error Enabling

SMI UPI Lane Failover [Disable]

本项目可以在时钟/数据设置故障转移时启用或关闭 SMI。设置值有：[Disable] [Enable]

本项目可以启用或关闭 Memory Error。设置值有：[Disable] [Enable]

以下的项目仅当 Memory Error 设置为 [Enabled] 时才会出现。

本项目可以启用或关闭 Memory Corrected Error。设置值有：[Disable] [Enable]

以下的项目仅当 Memory Corrected Error 设置为 [Enabled] 时才会出现。

本项目可以设置低优先级错误信号。设置值有：[Disable] [SMI] [ERR0# Pin]

本项目可以设置高优先级错误信号。设置值有：[Disable] [SMI] [ERR0# Pin]

本项目可以启用或关闭 PMem DIMM Physical Address Range Scrub。设置值有：[Disable] [Enable]

本项目可以启用或关闭收到 PMem Patrol Scrub 不可更正错误时的 DDRT 中断信号。设置值有：[Disable] [Enable]

本项目可以启用或关闭回报 SPA 给操作系统。仅在使用 MCE recovery validation 时才设置为 [Disable]。设置值有：[Disable] [Enable]

本项目可以启用或关闭 PMem UNC Poison。设置值有：[Disable] [Enable]

本项目可以设置收到 DIMM 物理地址错误时，信号为中毒或病毒。设置值有：[Poison] [Viral]

IIO Error Enabling

本项目可以启用或关闭 IIO/PCH Global Error 支持。设置值有：[Disable] [Enable]

以下的项目仅当 IIO/PCH Global Error Support 设置为 [Enabled] 时才会出现。

为 AER 错误处理选择 FFM 或 OS 原生。设置值有：[Disable] [Enable]

本项目可以启用或关闭 Clear IIO Error Registers。设置值有：[Disable] [Enable] PCIe Error Enabling

本项目可以启用 & 升级错误 PIN 的可更正错误。设置值有：[Disable] [Enable]

本项目可以启用 & 升级错误 PIN 的不可更正/可还原错误。设置值有：[Disable] [Enable]

本项目可以启用 & 升级错误 PIN 的致命错误。设置值有：[Disable] [Enable]

Error Control Setting

本项目可以选择 Patrol Scrub Error 类型。设置值有：[UCNA]

本项目可以启用或关闭登录于 m2mem 的 2LM 可更正错误。设置值有：[Disable] [Enable]

本项目可以启用或关闭 KTI 的 Latch First Corrected Error。设置值有：[Disable] [Enable]

4.6 插槽设置菜单（Socket Configuration menu）

IntelRCSetup 菜单提供更改插槽设置。

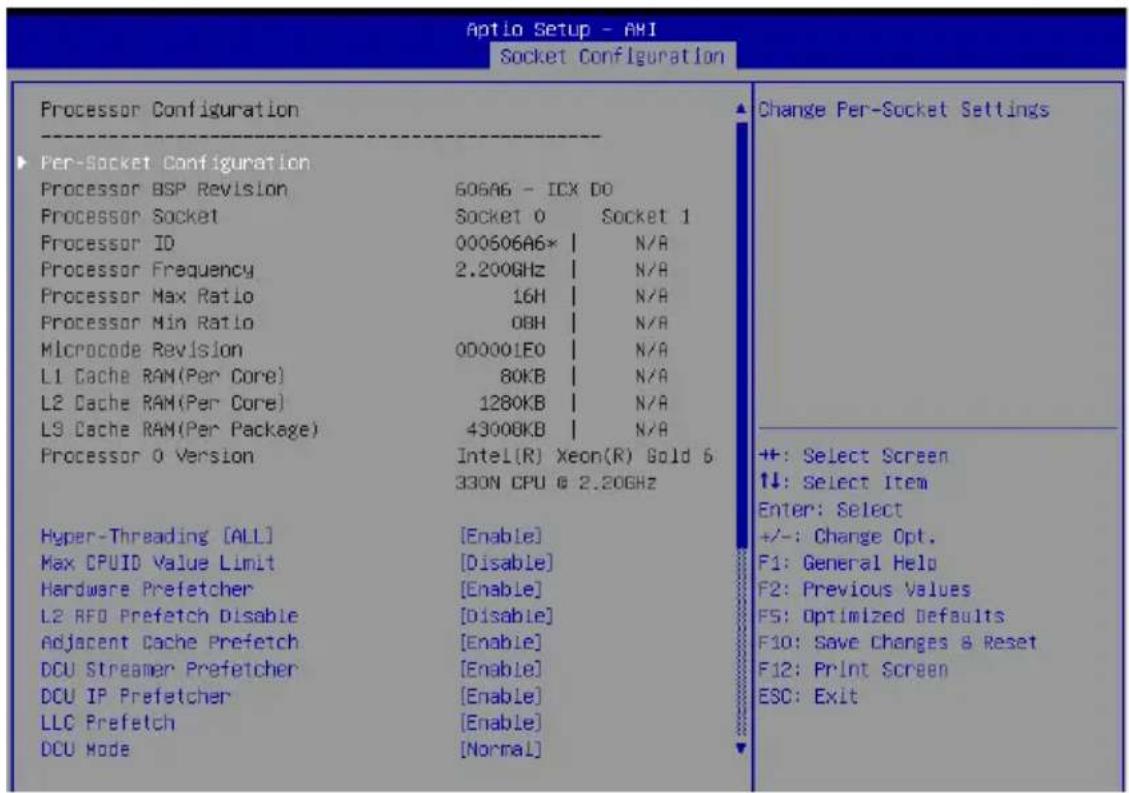

4.6.1 处理器设置（Processor Configuration）

您可利用 / 键来查看更多项目。

本项目用来设置 Core Disable Bitmap。将本项目设置为 [0] 以启用所有核心。将本项目设置为 [FFFFFFFF] 会关闭所有核心。

每个处理器至少需启用 1 个核心。关闭所有核心会成为无效选项。

Hyper Threading [ALL] [Enabled]

本项目提供您启用或关闭 Intel Hyper-Threading（超线程）技术，当关闭（Disabled）时，只会启动单线程核心。设置值有：[Disabled] [Enabled]

Max CPUID Value Limit [Disable]

本项目用来开启或关闭使用不支持延伸 CPUID 功能的操作系统。设置值有：[Disable] [Enable]

Hardware Prefetcher [Enabled]

本项目提供您开启或关闭中间层缓存（mid level cache，L2）Streamer Prefetcher功能。设置值有：[Disabled] [Enabled]

L2 RFO Prefetch Disable [Disabled]

本项目提供您开启或关闭 L2 RFO prefetcher。设置值有：[Disabled] [Enabled]

本项目提供您启用或关闭 Adjacent Cache Line Prefetch 功能。设置值有：[Disabled] [Enabled]

本项目为启用或关闭 L1 数据 prefetcher。设置值有：[Disabled] [Enabled]

本项目提供您启用或关闭下一个基于随着在载入记录之上的 L1 线。设置值有：[Disabled] [Enabled]

LLC Prefetch [Disabled]

本项目提供您启用或关闭 LLC Prefetch。设置值有：[Disabled] [Enabled]

DCU Mode [Normal]

[Normal] 整个 DCU 使用于快取。

[Mirror-Mode] DCU 规划为 2×16KB 镜像副本。

Extended APIC [Disabled]

本项目提供您启用或关闭延伸 APIC 支持。设置值有：[Disabled] [Enabled]

当 x2APIC 启用时会自动启用 VT-d。

Enable Intel(R) TXT [Disable]

本项目用来开启或关闭 Intel(R) TXT。设置值有：[Disable] [Enable]

AES-NI [Enabled]

本项目提供您启用或关闭 AES-NI 支持。设置值有：[Disabled] [Enabled]

TME, TME-MT, TDX

Total Memory Encryption (TME) [Disabled]

本项目用来开启或关闭 Total Memory Encryption（TME）。设置值有：[Disabled][Enabled]

限制 CPU 物理地址为 46 bits 以支持旧版 Hyper-v。启用本项目会自动关闭 TME-MT。设置值有：[Disable] [Enable]

PSMI Configuration

Global PSMI Enable [Enable]

设置值有：[Disable] [Enable] [Force setup]

以下的项目仅当 Global PSMI Enable设置为 [Enabled] 或 [Force setup] 时才会显示。

Socket 0 Configuration

PSMI Enable [Disable]

设置值有：[Disable] [Enable]

以下的项目仅当PSMI Enable设置为[Enabled]时才会显示。

PSMI Handler Size [256K]

设置值有：[256K] [512K] [1M]

PSMI Trace Region 0-4 [Disable]

设置值有：[Disable] [Enable]

本项目显示更改 Processor Dfx 设置的选项。

模仿核心 BIST 失败，请输入十六位，每个位的 1 表示此核心有 BIST 失败。

Software Guard Extension (SGX) - DFX

SGX Debug Print [Auto]

本项目用来打印信息。设置值有：[Enabled] [Auto]

SGX registration server [Auto]

本项目用来选择使用于 SGX registration 的服务器。设置值有：[PRX] [SBX] [Auto]

MCHECK MSR 0x72 [Auto]

触发含 MSR 0x72 的 MCHECK，支持 Simics。设置值有：[Enabled] [Auto]

APB 的 FPE。设置值有：[Enabled] [Disabled] [Auto]

4.6.2 常用的 RefCode 设置

Numa [Enabled]

本项目为启用 Non uniform Memory Access（NUMA）功能。设置值有：[Disabled] [Enabled]

Common RefCode Dfx Configuration

显示并提供更改 Common RefCode Dfx 设置的选项。

本项目用来开启或关闭 CPL Bits Programming。

显示并提供开启或关闭 BOIS-to-Pcode mailbox 指令的选项。

B2P Mailbox CMD 0xXX-0xXX [FF]

开启或关闭 BIOS-to-Pcode mailbox 指令 0xXX-0xXX。

B2P Error Assert [0]

输入指令数值以断言是否有 B2P 指令回传的错误。数值 0xFF 表示断言所有错误。

提供您强制运行 DDR4 频率与电压编程的 POR 限制。设置值有：[POR] [Disabled]

提供选择内存频率。设置值有：[Auto][1200] - [3800-OvrClk]

Data Scrambling for DDR4/5 [Enabled]

提供您启用或关闭 data scrambling 功能。设置值有：[Disabled] [Enabled]

Memory Topology

显示有关 DIMM 内存拓扑结构的群体信息。

Page Policy

提供您进行 Page Policy 设置。

Page Policy [Disabled]

设置值有：[Auto] [Closed] [Adaptive]

Memory Map

为挥发性内存选择 1LM 或 2LM 模式。设置 2LM 内存模式时，BIOS 会尝试设置 2LM，若 BIOS 无法设置 2LM 时，挥发性内存模式会回到 1LM。设置值有：[1LM] [2LM]

以下的项目仅当 Volatile Memory Mode 设置为 [2LM] 时才会出现。

AppDirect cache [Disabled]

本项目用来开启或关闭内存区域的快取。设置值有：[Disabled] [Enabled]

本项目用来开启或关闭 eADR 支持。设置值有：[Disable] [Enable] [Auto]

以下的项目仅当 eADR Support 设置为 [Enable] 或 [Auto] 时才会出现。

显示并提供选项以更改内存 RAS 设置。

Correctable Error Threshold [7FFF]

本项目可以设置 Correctable Error Threshold (0x01 - 0x7fff)。

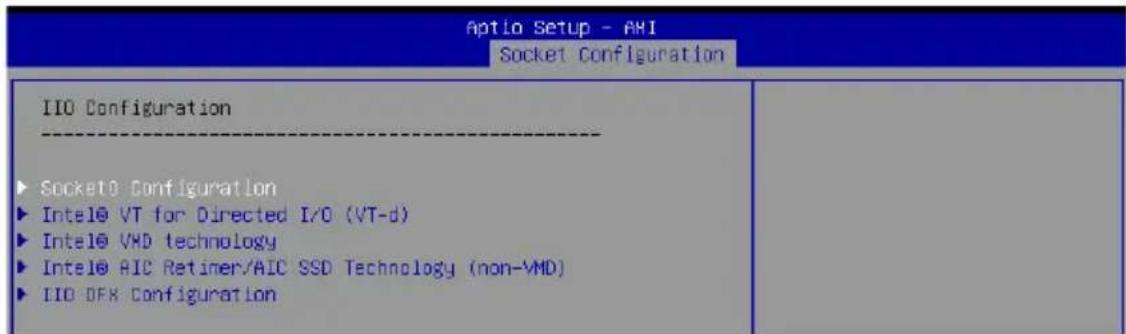

4.6.4 IIO 设置

本项目用来开启或关闭 Device Control2 暂存器的 PCIe Completion Timeout。设置值有：[Yes] [No]

Sck0 RP Correctable Err [No]

仅适用于根端口。本项目用来开启或关闭可更正错误时中断。设置值有：[Yes] [No]

Sck0 RP NonFatal Uncorrectable Err [No]

仅适用于根端口。本项目用来开启或关闭非致命错误时中断。设置值有：[Yes] [No]

Sck0 RP Fatal Uncorrectable Err [No]

仅适用于根端口。本项目用来开启或关闭致命错误时 MSI/INTx 中断。设置值有：[Yes] [No]

TraceHub Configuration Menu

North Trace Hub Enable Mode [Disabled]

当 Trace Hub 用作主机除错工具时选择 [Host Debugger]，或当 Trace Hub 用作目标除错软件时选择 [Target Debugger]。设置值有：[Disabled][Host Debugger][Target Debugger]

以下的项目仅当 North Trace Hub Enable Mode 设置为 [Host Debugger] 或 [Target Debugger] 时才会出现。

设置内存区域 0 的缓冲大小。设置值有：[None/OS] [1MB] [8MB] [64MB] [128MB] [256MB] [512MB]

缓冲大小（PCH + CPU）的限制为 512MB。

设置内存区域 1 的缓冲大小。设置值有：[None/OS] [1MB] [8MB] [64MB] [128MB] [256MB] [512MB]

缓冲大小（PCH + CPU）的限制为 512MB。

设置相关 PCI Express 端口（0/1A/1B/1C/1D/2A/2B/2C/2D/3A/3B/3C/3D/4A4B/4C/4D/5A/5B/5C/5D）。

Link Speed [Auto]

选择此 PCIe 端口的速度。设置值有：[Auto] [Gen 1 (2.5 GT/s)] [Gen 2 (5 GT/s)] [Gen 3 (8 GT/s)]

以下的项目仅当 Link Speed 设置为 [Auto]、[Gen 2 (5 GT/s)] 或 [Gen 3 (8 GT/s)] 时才会出现。

PCI-E Port DeEmphasis [-6.0 dB]

将此 PCIe 端口解加强控制（LNKCON2 [6]）。设置值有：[-6.0 dB] [-3.5 dB]

本项目用来开启或关闭此 PCIe 端口的时钟门控。设置值有：[Disable] [Enable]

本项目用来开启或关闭 Data Link Feature Exchange 功能。设置值有：[Disable] [Enable]

DMI Port MPSS [Auto]

设置 PCIe Device Capabilities 暂存器的数据承载量大小支持。若未使用默认值时，请确认 PCH root 端口的 MPSS 已更新为相同或较小的数值。设置值有：[128B] [256B] [Auto]

设置 D0 为正常运行、D3Hot 为低功耗状态。设置值有：[D0] [D3Hot]

PCI-E ASPM Support [Disable]

本项目为关闭或启用所有下游设备的 ASPM 支持。设置值有：[Auto] [L1 Only] [Disable]

以下的项目仅当 PCI-E ASPM Support 设置为 [Auto] 或 [L1 Only] 时才会出现。

本项目用来开启或关闭当 x 为 0-9 时的 Extended Sync Mode（D:x F:0 0:7Ch B:7）。设置值有：[No] [Yes]

本项目用来为此 PCIe 端口开启或关闭致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

本项目用来为此 PCIe 端口开启或关闭非致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

Corr Err Over [No]

本项目用来为此 PCIe 端口开启或关闭可更正致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

本项目用来开启或关闭此 PCIe 端口产生的 ACPI PME 中断。设置值有：[No] [Yes]

P2P Memory Read [Enable]

本项目可控制 Peer2Peer Memory Read Decoding。设置值有：[Disable] [Enable]

PME to ACK [Enable]

为 PME_TURN_OFF 讯息后 PME_TO_ACK 的 IIO 等待设置逾时使用。设置值有：[Disable] [Enable]

本项目可以控制当 IIO 自我检测来自 PCI Express/DMI 端口的要求不支持时进行回报。设置值有：[Disable] [Enable]

Alternate TxEq [Disable]

本项目用来开启或关闭 TxEq。设置值有：[Disable] [Enable]

SRIS [Disable]

本项目用来开启或关闭 SRIS。设置值有：[Disable] [Enable]

ECRC Generation [Disable]

本项目用来开启或关闭 ECRC 产生（Error Capabilities and Control Register）。设置值有：[Disable] [Enable]

ECRC Check [Disable]

本项目用来开启或关闭 ECRC 检查（Error Capabilities and Control Register）。设置值有：[Disable] [Enable]

SERRE [Disable]

本项目用来开启或关闭 SERRE（SERR Reporting Enable）。设置值有：[Disable] [Enable]

IODC Configuration [KTI Option]

设置相关 PCI Express 端口（0/1A/1B/1C/1D/2A/2B/2C/2D/3A/3B/3C/3D/4A4B/4C/4D/5A/5B/5C/5D）。

PCI-E Port [Auto]

本项目用来开启或关闭 PCI 端口显示或隐藏其配置空间。设置值有：[Auto] [Disable] [Enable]

以下的项目仅当PCI-EPort设置为[Auto]或[Enable]时才会出现。

Hot Plug Capable [Auto]

本项目用来指定链接是否可热插拔。设置值有：[Auto] [Disable] [Enable]

Surprise Hot Plug Capable [Disable]

本项目用来指定链接是否可意外热插拔。设置值有：[Disable] [Enable]

本项目用来关闭链接。设置值有：[No] [Yes]

Link Speed [Auto]

选择此 PCIe 端口的速度。设置值有：[Auto] [Gen 1 (2.5 GT/s)] [Gen 2 (5 GT/s)] [Gen 3 (8 GT/s)]

Override Max Link Width [Auto]

复盖拆分设置的最大链接宽度。设置值有：[Auto] [x1] [x2] [x4] [x8] [x16]

以下的项目仅当 Link Speed 设置为 [Auto]、[Gen 2 (5 GT/s)] 或 [Gen 3 (8 GT/s)] 时才会出现。

将此 PCIe 端口解加强控制（LNKCON2 [6]）。设置值有：[-6.0 dB] [-3.5 dB]

本项目用来开启或关闭此 PCIe 端口的时钟门控。设置值有：[Disable] [Enable]

本项目用来开启或关闭 Data Link Feature Exchange 功能。设置值有：[Disable] [Enable]

PCI-E Port MPSS [Auto]

设置 PCIe Device Capabilities 暂存器的数据承载量大小支持。设置值有：[128B] [256B] [512B] [Auto]

设置 D0 为正常运行、D3Hot 为低功耗状态。设置值有：[D0] [D3Hot]

PCI-E ASPM Support [Disable]

本项目为关闭或启用所有下游设备的 ASPM 支持。设置值有：[Auto] [L1 Only] [Disable]

以下的项目仅当 PCI-E ASPM Support 设置为 [Auto] 或 [L1 Only] 时才会出现。

本项目用来开启或关闭当 x 为 0-9 时的 Extended Sync Mode (D:x F:0 0:7Ch B:7)。设置值有：[No] [Yes]

PCI-E Detect Wait Time [Auto]

设置 PCIe 端口 TxRx 检测轮询。设置值有：[Disable] [500ms] [Auto]

本项目用来为此 PCIe 端口开启或关闭致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

本项目用来为此 PCIe 端口开启或关闭非致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

Corr Err Over [No]

本项目用来为此 PCIe 端口开启或关闭可更正致命错误传播至 IIO 核心错误逻辑。设置值有：[No] [Yes]

本项目用来开启或关闭此 PCIe 端口产生的 ACPI PME 中断。设置值有：[No] [Yes]

P2P Memory Read [Enable]

本项目可控制 Peer2Peer Memory Read Decoding。设置值有：[Disable] [Enable]

PME to ACK [Enable]

为 PME_TURN_OFF 讯息后 PME_TO_ACK 的 IIO 等待设置逾时使用。设置值有：[Disable] [Enable]

PM ACPI Mode [No]

启用本项目时，将会产生 _HPGPE 讯息，此外 PM 事件会产生 MSI。设置值有：[No] [Yes]

本项目可以控制当 IIO 自我检测来自 PCI Express/DMI 端口的要求不支持时进行回报。设置值有：[Disable] [Enable]

Alternate TxEq [Disable]

本项目用来开启或关闭 TxEq。设置值有：[Disable] [Enable]

SRIS [Disable]

本项目用来开启或关闭 SRIS。设置值有：[Disable] [Enable]

ECRC Generation [Disable]

本项目用来开启或关闭 ECRC 产生（Error Capabilities and Control Register）。设置值有：[Disable] [Enable]

ECRC Check [Disable]

本项目用来开启或关闭 ECRC 检查（Error Capabilities and Control Register）。设置值有：[Disable] [Enable]

SERRE [Disable]

本项目用来开启或关闭 SERRE（SERR Reporting Enable）。设置值有：[Disable] [Enable]

IODC Configuration [KTI Option]

本项目用来设置 TB、NB-NTB 或 NTB-RP 端口。设置值有：[Transparent Bridge] [NTB to NTB]

lmbar2 Size [22]

本项目用来设置在 NTB 主侧可预取 Imbar2 尺寸。数值范围 <12...51> 表示 BAR 尺寸 <4KB...128PB>。

Embar1 Size [22]

本项目用来设置在 NTB 主侧可预取 Embar1 尺寸。数值范围 <12...51> 表示 BAR 尺寸 <4KB...128PB>。

Embar2 Size [22]

本项目用来设置在 NTB 主侧可预取 Embar2 尺寸。数值范围 <12...51> 表示 BAR 尺寸 <4KB...128PB>。

Hide Port? [No]

用户可以迫使此根端口由操作系统中隐藏。设置值有：[No] [Yes]

MCTP [Yes]

本项目用来开启或关闭 MCTP。设置值有：[No] [Yes]

启用或关闭 Directed I/O 的 Intel 虚拟技术。设置值有：[Disabled] [Enabled] Intel® VMD technology

以下的项目仅当 Enable/Disable VMD 设置为 [Enable] 时才会出现。

PCH Root Port 0-19 [Disable]

本项目可以设置 PCH 根端口。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable] [Enable]

CfgBar size [25]

本项目可以设置 VMD Config BAR 尺寸（in bits Min=20, Max=27），例如 20bits=1MB、27bits=128MB。设置值有：[20] - [27]

CfgBar attribute [64-bit prefetchable]

本项目可以设置 VMD Config BAR 属性。设置值有：[32-bit non-prefetchable] [64-bit non-prefetchable] [64-bit prefetchable]

MemBar1 size [25]

本项目可以设置 VMD Memory BAR1 尺寸（in bits Min=20），例如 20bits=1MB、22bits=4MB、26bits=64MB。设置值有：[20] - [39]

MemBar1 attribute [32-bit non-prefetchable]

本项目可以设置 VMD Memory BAR1 属性。设置值有：[32-bit non-prefetchable] [64-bit non-prefetchable] [64-bit prefetchable]

MemBar2 size [20]

本项目可以设置 VMD Memory BAR2 尺寸（in bits Min=20），例如 20bits=1MB、22bits=4MB、26bits=64MB。设置值有：[20] - [39]

以下的项目仅当 Enable/Disable VMD 设置为 [Enable] 时才会出现。

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable] [Enable]

CfgBar size [25]

本项目可以设置 VMD Config BAR 尺寸（in bits Min=20, Max=27），例如20bits=1MB、27bits=128MB。设置值有：[20] - [27]

CfgBar attribute [64-bit prefetchable]

本项目可以设置 VMD Config BAR 属性。设置值有：[32-bit non-prefetchable] [64-bit non-prefetchable] [64-bit prefetchable]

MemBar1 size [25]

本项目可以设置 VMD Memory BAR1 尺寸（in bits Min=20），例如 20bits=1MB、22bits=4MB、26bits=64MB。设置值有：[20] - [39]

MemBar1 attribute [32-bit non-prefetchable]

本项目可以设置 VMD Memory BAR1 属性。设置值有：[32-bit non-prefetchable] [64-bit non-prefetchable] [64-bit prefetchable]

MemBar2 size [20]

本项目可以设置 VMD Memory BAR2 尺寸（in bits Min=20），例如

20bits=1MB、22bits=4MB、26bits=64MB。设置值有：[20] - [39]

宣布 Stack1（Port1A-1D）的 Intel® AIC Retimer/AIC SSD HW。必须覆盖 IOU0 拆分。设置值有：[Enable] [Disable]

以下的项目仅当 Intel® AIC Retimer/AIC SSD HW at Stack1 设置为[Enable] 时才会出现。

Port 1A - 1D [Disable]

本项目用来开启或关闭 NVMe Legacy 模式。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable][Enable]

宣布 Stack2（Port2A-2D）的 Intel® AIC Retimer/AIC SSD HW。必须复盖 IOU0 拆分。设置值有：[Enable] [Disable] 设置值有：[Enable] [Disable]

以下的项目仅当 Intel® AIC Retimer/AIC SSD HW at Stack2 设置为[Enable] 时才会出现。

Port 2A - 2D [Disable]

本项目用来开启或关闭 NVMe Legacy 模式。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable][Enable]

宣布 Stack3（Port3A-3D）的 Intel® AIC Retimer/AIC SSD HW。必须复盖 IOU0 拆分。设置值有：[Enable] [Disable]

以下的项目仅当 Intel® AIC Retimer/AIC SSD HW at Stack3 设置为 [Enable] 时才会出现。

Port 3A - 3D [Disable]

本项目用来开启或关闭 NVMe Legacy 模式。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable] [Enable]

宣布 Stack4（Port4A-4D）的 Intel® AIC Retimer/AIC SSD HW。必须覆盖 IOU0 拆分。设置值有：[Enable] [Disable]

以下的项目仅当 Intel® AIC Retimer/AIC SSD HW at Stack4 设置为 [Enable] 时才会出现。

Port 4A - 4D [Disable]

本项目用来开启或关闭 NVMe Legacy 模式。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable] [Enable]

宣布 Stack5（Port5A-5D）的 Intel® AIC Retimer/AIC SSD HW。必须覆盖 IOU0 拆分。设置值有：[Enable] [Disable]

以下的项目仅当 Intel® AIC Retimer/AIC SSD HW at Stack5 设置为 [Enable] 时才会出现。

Port 5A - 5D [Disable]

本项目用来开启或关闭 NVMe Legacy 模式。设置值有：[Disable] [Enable]

Hot Plug Capable [Disable]

本项目用来开启或关闭 PCIe 根端口的热插拔功能。设置值有：[Disable] [Enable]

IIO DFX Configuration

Socket0 Configuration

MMIO Poison Control

关闭 VT-d 的位图引擎以进行除错或诊断。

Port 0/DMI

设置相关 PCI Express 端口（0/1A/1B/1C/1D/2A/2B/2C/2D/3A/3B/3C/3D/4A4B/4C/4D/5A/5B/5C/5D）。

设置特定 TxEq 复盖 PCIe 功能。设置值有：[UniPhy] [Manual] [Test Card]

以下的项目仅当 Gen3 Override mode 设置为 [Manual] 时才会出现。

PH2 TxEq Precursor [11] 复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Cursor [41] 复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Postcursor [11] 复盖 Ph2 TXEQ 暂存器。

PH3 TxEq Precursor [11] 复盖 Ph3 TXEQ 暂存器。

PH3 TxEq Cursor [41] 复盖 Ph3 TXEQ 暂存器。

PH3 TxEq Postcursor [11] 复盖 Ph3 TXEQ 暂存器。

以下的项目仅当 Gen3 Override mode 设置为 [Test Card] 时才会出现。

PCIe NTB Test Card [LAGUNA]

为 NTB PCIe Test Cards 运行 TxEq Phase2。设置值有：[LAGUNA] [NTB]

Preset Settings

DN Tx Preset [Auto]

PCIe Downstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

DN Tx Preset Hint [Auto]

PCIe Downstream Tx 默认值提示。设置值有：[Auto] [P0 (-6.0 dB)] [P1 (-7.0 dB)] [P2 (-8.0 dB)] [P3 (-9.0 dB)] [P4 (-10.0 dB)] [P5 (-11.0 dB)] [P6 (-12.0 dB)]

UP Tx Preset [Auto]

PCIe Upstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

DN Tx Preset Gen4 [Auto]

Gen4 的 PCIe Downstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

UP Tx Preset Gen4 [Auto]

Gen4 的 PCIe Upstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

当连接降速时启用 Link Re-Train。设置值有：[Disable] [Enable]

Port 1A-5A

设置相关 PCI Express 端口（0/1A/1B/1C/1D/2A/2B/2C/2D/3A/3B/3C/3D/4A4B/4C/4D/5A/5B/5C/5D）。

Gen3 Override mode [MgPhy]

设置特定 TxEq 复盖 PCIe 功能。设置值有：[MgPhy] [Manual] [Manual Ph2] [Manual Ph3] [Test Card]

以下的项目仅当 Gen3 Override mode 设置为 [Manual] 或 [Manual Ph2] 时才会出现。

PH2 TxEq Precursor [0]

复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Cursor [24]

复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Postcursor [0]

复盖 Ph2 TXEQ 暂存器。

以下的项目仅当 Gen3 Override mode 设置为 [Manual] 或 [Manual Ph3] 时才会出现。

PH3 TxEq Precursor [11]

复盖 Ph3 TXEQ 暂存器。

PH3 TxEq Postcursor [11]

复盖 Ph3 TXEQ 暂存器。

以下的项目仅当 Gen3 Override mode 设置为 [Test Card] 时才会出现。

PCIe NTB Test Card [LAGUNA]

为 NTB PCIe Test Cards 运行 TxEq Phase2。设置值有：[LAGUNA] [NTB]

Gen4 Override mode [MgPhy]

设置特定 TxEq 复盖 PCIe 功能。设置值有：[MgPhy] [MgPhyShortCh] [Manual] [Manual Ph2] [Manual Ph3] [Test Card]

以下的项目仅当 Gen4 Override mode 设置为 [Manual] 或 [Manual Ph2] 时才会出现。

PH2 TxEq Precursor [0]

复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Cursor [24]

复盖 Ph2 TXEQ 暂存器。

PH2 TxEq Postcursor [0]

复盖 Ph2 TXEQ 暂存器。

以下的项目仅当 Gen3 Override mode 设置为 [Manual] 或 [Manual Ph3] 时才会出现。

PH3 TxEq Precursor [11]

复盖 Ph3 TXEQ 暂存器。

PH3 TxEq Postcursor [11]

复盖 Ph3 TXEQ 暂存器。

以下的项目仅当 Gen3 Override mode 设置为 [Test Card] 时才会出现。

PCIe NTB Test Card [LAGUNA]

为 NTB PCIe Test Cards 运行 TxEq Phase2。设置值有：[LAGUNA] [NTB]

Preset Settings

DN Tx Preset [Auto]

PCIe Downstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

DN Tx Preset Hint [Auto]

PCIe Downstream Tx 默认值提示。设置值有：[Auto] [P0 (-6.0 dB)] [P1 (-7.0 dB)] [P2 (-8.0 dB)] [P3 (-9.0 dB)] [P4 (-10.0 dB)] [P5 (-11.0 dB)] [P6 (-12.0 dB)]

UP Tx Preset [Auto]

PCIe Upstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

DN Tx Preset Gen4 [Auto]

Gen4 的 PCIe Downstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

UP Tx Preset Gen4 [Auto]

Gen4 的 PCIe Upstream Tx 默认值。设置值有：[Auto] [P0 (-6.0/0.0 dB)] [P1 (-3.5/0.0 dB)] [P2 (-4.5/0.0 dB)] [P3 (-2.5/0.0 dB)] [P4 (0.0/0.0 dB)] [P5 (0.0/2.0 dB)] [P6 (0.0/2.5 dB)] [P7(-6.0/3.5 dB)] [P8 (-3.5/3.5 dB)] [P9 (0.0/3.5 dB)]

当连接降速时启用 Link Re-Train。设置值有：[Disable] [Enable]

EV DFX Features [Disable]

显示 IIO DFX 设备与其他 CPU 设备，如 PMON。设置值有：[Disable] [Enable]

Disable BIOS Done [Disabled]

以下的项目仅当 LTSSM Logger 设置为 [Yes] 时才会出现。

Stop [99]

本项目可以设置 LTSSM Logger 的停止数值。设置值有：[0] - [99]

Speed [Gen 1 (2.5 GT/s)]

本项目可以设置 LTSSM Logger 的速度。设置值有：[Gen 1 (2.5 GT/s)] [Gen 2 (5 GT/s)] [Gen 3 (8 GT/s)] [Gen 4 (16 GT/s)]

Mask [FF]

本项目可以设置 LTSSM Logger 的 Mask value。

Jitter Logger [No]

本项目用来开启或关闭 PCIe 的 Jitter Logger 功能。设置值有：[No] [Yes]

IIO RC flow [Auto]

本项目用来开启或关闭运行 IIO RC flow。设置值有：[Disable] [Enable] [Auto]

以下的项目仅当 IIO RC flow 设置为 [Enable] 或 [Auto] 时才会出现。

本项目用来开启或关闭运行 PCIE link training。设置值有：[Disable] [Enable] [Auto]

当所有 DEVHIDEx 为 0 时，暂存器将不会进行修改。当任何位元不是 0 时，所有 DEVHIDE 暂存器将会复盖这些数值。

4.6.5 高级电源管理设置

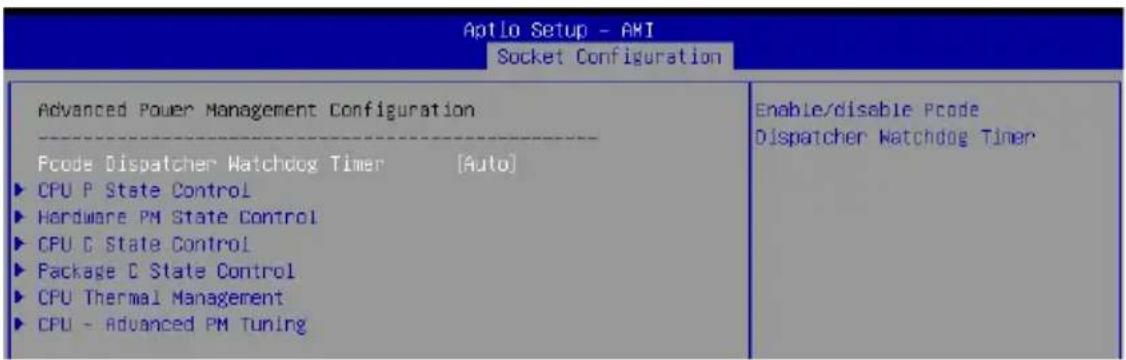

P State Control 设置子菜单，包括 Turbo、XE 等。

本项目未启用时，用户可输入 Uncore Frequency。设置值有：[Disable] [Enable]

以下的项目仅当 Uncore Freq Scaling 设置为 [Disable] 时才会出现。

Uncore Freq [127]

设置值有：[0] - [127]

AVX Licence Pre-Grant Override [Disable]

启用 AVX ICCP pre-grant level override。设置值有：[Disable] [Enable]

以下的项目仅当 AVX Licence Pre-Grant Override 设置为 [Enable] 时才会出现。

本项目用来开启或关闭 EIST（P-States）。设置值有：[Disable] [Enable]

以下的项目仅当 SpeedStep (Pstates) 设置为 [Enable] 时才会出现。

本项目用以设置 TDP CONTROL Lock Bit。设置值有：[Disable] [Enable]

AVX P1 [Normal]

本项目用来选择 AVX P1 等级。设置值有：[Normal] [Level 1] [Level 2]

Activate SST-BF [Disable]

本项目用来开启或关闭 SST-BF。设置值有：[Disable] [Enable]

以下的项目仅当 Activate SST-BF 设置为 [Enable] 时才会出现。

Configure SST-BF [Enable]

本项目可以允许 BIOS 设置 SST-BF 优先核心，使 SW 不必进行设置。设置值有：[Disable] [Enable]

在操作系统切换前允许您选择 BIOS 的性能状态。设置值有：[Max Performance] [Max Efficient] [Set by Intel Node Manager]

本项目用来开启或关闭 Energy Efficient Turbo。设置值有：[Disable] [Enable]

Turbo Mode [Enable]

本项目用来开启或关闭运行 Turbo Mode（同时也需要启用 EMTTM）。设置值有：[Disable] [Enable]

CPU Flex Ratio Override [Disable]

本项目用来开启或关闭 CPU Flex Ratio。设置值有：[Disable] [Enable]

CPU Flex Ratio [23]

Non-Turbo 模式处理器核心倍频。设置值有：[0] - [100]

GPSS timer [500 us]

P-state 变化时的迟滞时间窗口。设置值有：[0 us] [50 us] [500 us]

Perf P-Limit

Perf P-Limit Differential [1]

利用参数调整 local socket 与 remote socket 频率。

Perf P-Limit Clip [1F]

可以为 Perf P-Limit 设置的最大值。

Perf P-Limit Threshold [F]

非核心频率临界值以上，将会触发插槽功能并开始尝试提升其他插槽的频率。

Perf P-Limit [Enable]

本项目用来开启或关闭以 P-Limit 性能。设置值有：[Disable] [Enable]

本项目可以让您在硬件 P-States 模式间切换。

[Disable] 硬件依操作系统要求选择

[Out of Band Mode] 硬件自主选择 P-state。（无操作

系统指示）

P-state。（无 Legacy support）

以下的项目仅当 Hardware P-States 设置为 [Native] 时才会出现。

HardwarePM Interrupt [Disable]

本项目用来开启或关闭 Hardware PM Interrupt。设置值有：[Disable] [Enable]

以下的项目仅当 Hardware P-States 设置为 [Native]、[Out of Band Mode] 或 [Native Mode with no Legacy Support] 任一选项时才会出现。

EPP Enable [Enable]

当本项目设置为 [Disable] 时，HW 会在 CPUID[6].10 掩盖 EPP，并于 EPP 使用 EPB。设置值有：[Disable] [Enable]

以下的项目仅当 Hardware P-States 设置为 [Out of Band Mode] 同时 EPP Enable 设置为 [Enable] 时才会出现。

本项目用来开启或关闭 HWP P-state 选择 pcode 演算法的机制。设置值有：[Disable] [Enable]

本项目用来开启或关闭核心性能至基于处理器最佳化的频率缩放。设置值有：[Disable] [Enable]

Native ASPM [Disabled]

[Auto] BIOS 控制 ASPM。

[Enabled] OS 控制 ASPM。

[Disabled] ASPM 关闭。

CPU C State Control

本项目用来开启或关闭 Monitor 与 MWAIT 指示。设置值有：[Disable] [Enable]

本项目用来开启或关闭 CPU 自动降级至 C1。请重新启动使设置生效。设置值有：[Disable] [Enable]

本项目用来开启或关闭 CPU 自动降级至 C1。请重新启动使设置生效。设置值有：[Disable] [Enable]

CPU C6 Report [Auto]

本项目用来开启或关闭 CPU C6（ACPI C3）回报至操作系统。设置值有：[Disable] [Enable] [Auto]

本项目用来开启或关闭核心 C1E 自动升级。请重新启动使设置生效。设置值有：[Disable] [Enable]

OS ACPI Cx [ACPI C2]

本项目用来选择回报 CC3/CC6 至 OS ACPI C2 或 ACPI C3。设置值有：[ACPI C2] [ACPI C3]

以下的项目仅当 Software Controlled T-States 设置为 [Enabled] 时才会出现。

以下的项目仅当 Power Performance Tuning 设置为 [OS Controls EPB] 或 [PECI Controls EPB] 时才会出现。

PECI CPS EPB [OS controls EPB]

本项目用来控制 PECI 能否控制 EPB。设置值有：[OS Controls EPB] [PECI Controls EPB using PCS]

以下的项目仅当 Power Performance Tuning 设置为 [BIOS Controls EPB] 时才会出现。

本项目用以设置最佳化工作负载特性。设置值有：[Balanced] [I/O Sensitive]

本项目用来控制 C0 和 P0 平均时间的有效窗口。

P0 TotalTimeThreshold Low [28]

本项目用来控制 C0 和 P0 平均时间的有效窗口。

本项目用来控制 C0 和 P0 平均时间的有效窗口。

SAPM Control [Enable]

设置值有：[Enable] [Disable]

[Coarse Grained Mode] 决定是否允许用户要求的 P1 Turbo。

[Fine Grained Mode] 决定允许多少的 Turbo。

4.7 事件记录菜单（Event Logs menu）

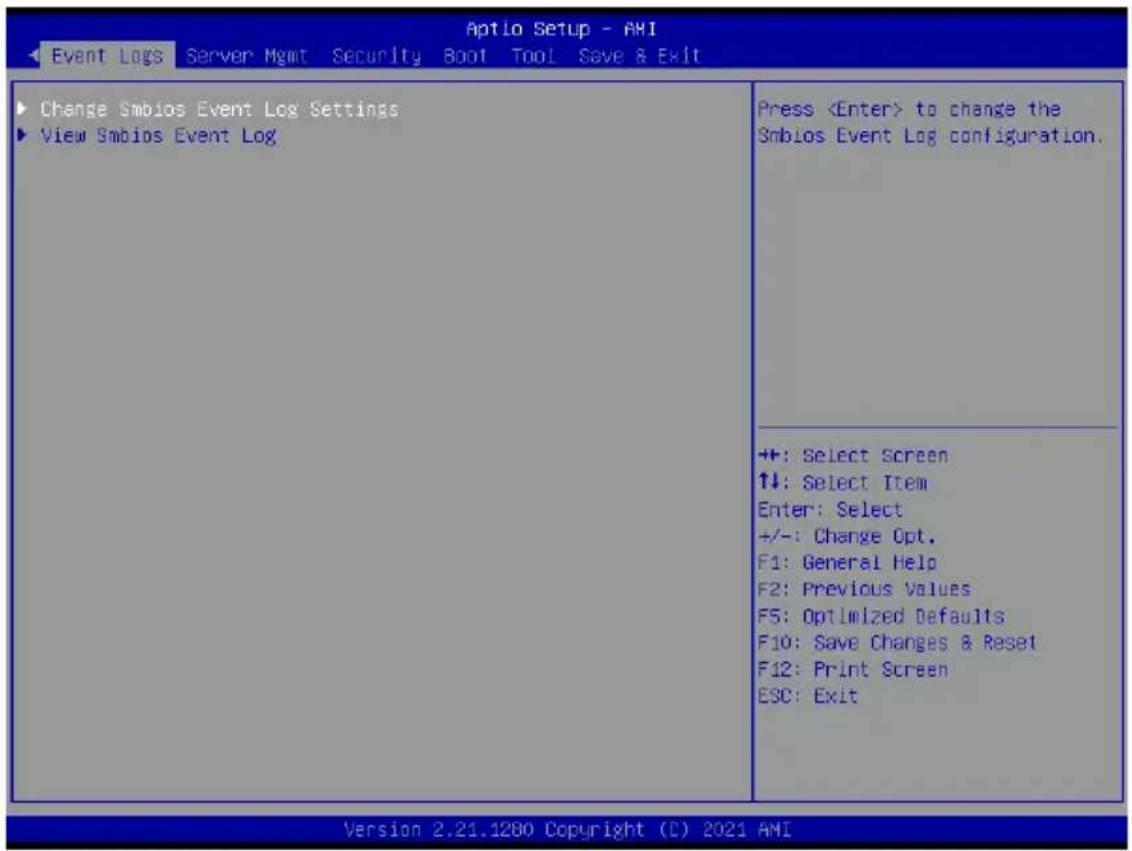

4.7.1 更改 Smbios 事件记录设置

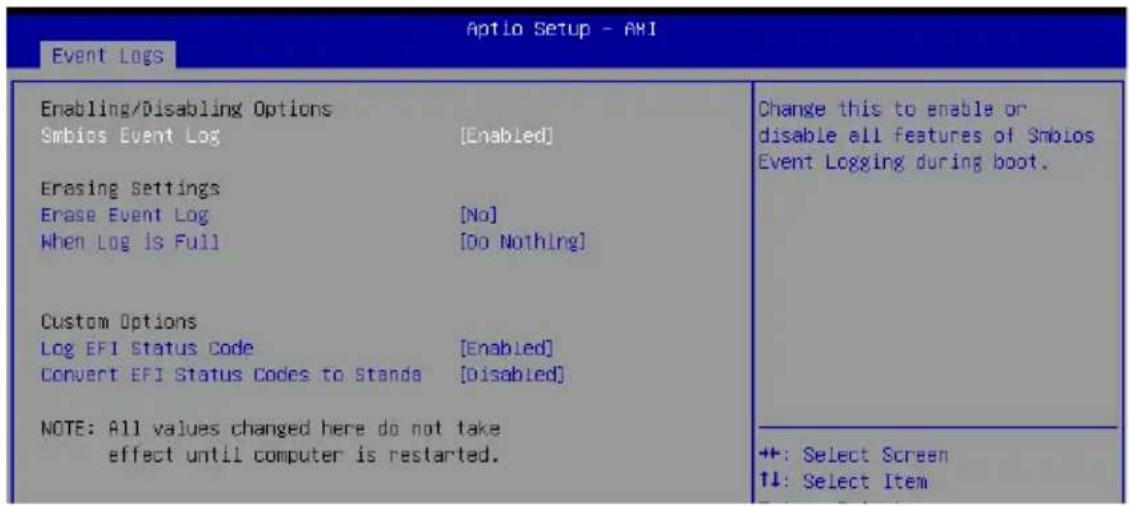

按下 键以更改 Smbios 事件记录设置。

更改的数值会在重新启动后才生效。

启用或关闭所有在启动过程中的 Smbios 事件记录功能。设置值有：[Disabled][Enabled]

以下的项目仅当 Smbios Event Log 设置为 [Enabled] 时才会出现。

Erasing Settings

本项目提供选择清除 Smbios Event Log 的选项，在重新启动时清除在任何载入任何记录动作。设置值有：[No] [Yes, Next reset] [Yes, Every reset]

本项目用来设置记录满载时的动作。设置值有：[Do Nothing] [Erase Immediately]

Custom Options

Log EFI Status Code [Enabled]

允许您开启或关闭 EFI 状态编码记录。设置值有：[Disabled] [Enabled]

以下的项目仅当 Log EFI Status Code 项目设置为 [Enabled] 时才会出现。

Convert EFI Status Codes to Standard Smbios Type [Disabled]

允许您开启或关闭 EFI 状态编码转变为标准 Smbios 编码（不是所有都可以转换）。设置值有：[Disabled] [Enabled]。

4.7.2 查看 Smbios 事件记录（View Smbios Event Log）

按下 键可以查看所有 smbios 事件记录。

4.8 服务器管理菜单（Server Mgmt menu）

服务器管理菜单（Server Mgmt menu）显示服务器管理状态，以及提供您更改设置。

本项目用来开启或关闭 BMC 的沟通接口。设置值有：[Disabled] [Enabled]

以下的项目仅当 BMC Support 设置为 [Enabled] 时才会出现。

OS Watchdog Timer [Disabled]

本项目用来开启或关闭 BIOS 计时器，开启后仅能通过管理软件进行关闭，以帮助决定操作系统是否成功载入或依循 OS Boot Watchdog Timer 政策。设置值有：[Disabled] [Enabled]

以下的项目仅当 OS Watchdog Timer 设置为 [Enabled] 时才会出现。

OS Wtd Timer Timeout [10]

本项目提供您设置 OS Boot Watchdog Timer（启动关门狗计时器）的时间长短。设置值有：设置值有：[1] - [30]

OS Wtd Timer Policy [Reset]

本项目可让您在 OS Boot Watchdog Timer 到期后，提供您设置系统应该如何回应。设置值有：[Do Nothing] [Reset] [Power Down] [Power Cycle]

4.8.1 系统事件记录（System Event Log）

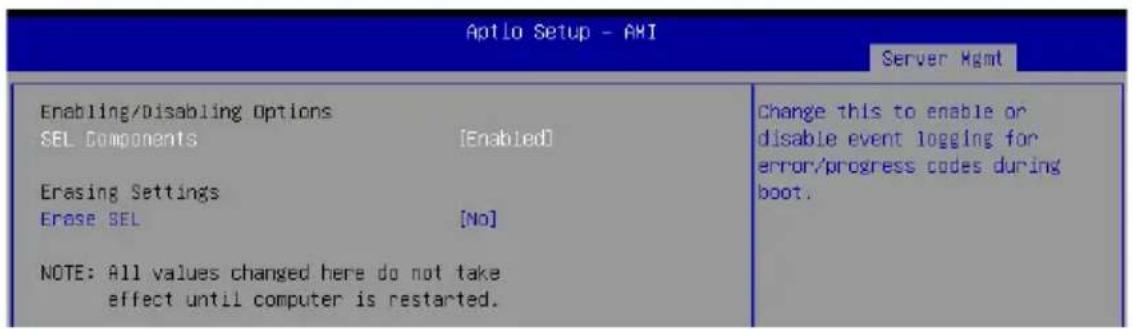

提供您更改 SEL 事件记录设置。

更改选项后需重新启动才会生效。

本项目用来开启或关闭启动自检时错误或进度代码的事件记录。设置值有：[Disabled] [Enabled]

仅当 SEL Component 项目设为 [Enabled] 时，以下项目才会出现。

Erase SEL [No]

本项目用来选择如何清除 SEL。设置值有：[No] [Yes, On next reset] [Yes, On every reset]

4.8.2 BMC 自我检测记录（BMC self test log）

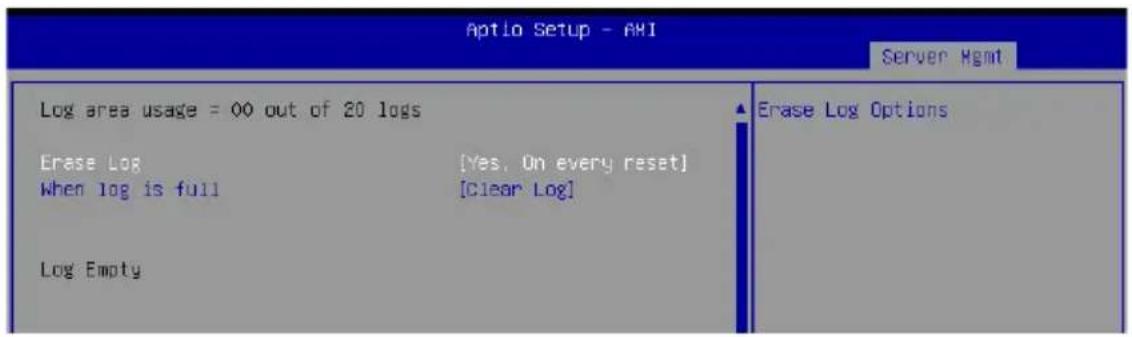

本菜单可设置 BMC 回传的自我检测记录相关选项。

本项目用来选择如何清除记录。设置值有：[No] [Yes, On every reset]

4.8.3 BMC 网络设置

此菜单中的选项用来设置 BMC LAN 参数。请利用 / 键来查看更多项目。

仅当 Configuration Address source 项目设为 [Static] 时，以下项目才会出现。

Station IP Address

本项目用来设置 BMC IP 地址。

Subnet Mask

本项目用来设置 BMC 子网掩码。建议您设置与操作系统的网络相同的子网掩码。

Router IP Address

本项目可以设置路由器 IP 地址。

Router MAC Address

本项目可以设置路由器 MAC 地址。

本项目用来开启或关闭 IPV6 支持。设置值有：[Enabled] [Disabled]

仅当 IPV6 support 项目设为 [Enabled] 时，以下项目才会出现。

仅当 Configuration Address source 项目设为 [Static] 时，以下项目才会出现。

本项目可以设置前置位长度（最多为 128）。

Configuration Router LAN1/2 Address

仅当 Configuration Router LAN1/2 Address 项目设为 [Static] 时，以下项目才会出现。

本项目可以设置 IPV6 Router1 IP 地址。

本项目可以设置 IPV6 路由器前置位长度（最多为 128）。

IPV6 Router1 Prefix Value Lan1/2

本项目可以更改 IPV6 路由器前置位数值。

4.8.4 查看系统事件记录（View System Event Log）

本菜单可以查看系统事件记录，请利用 / 键来查看更多项目。

4.9 安全性菜单（Security menu）

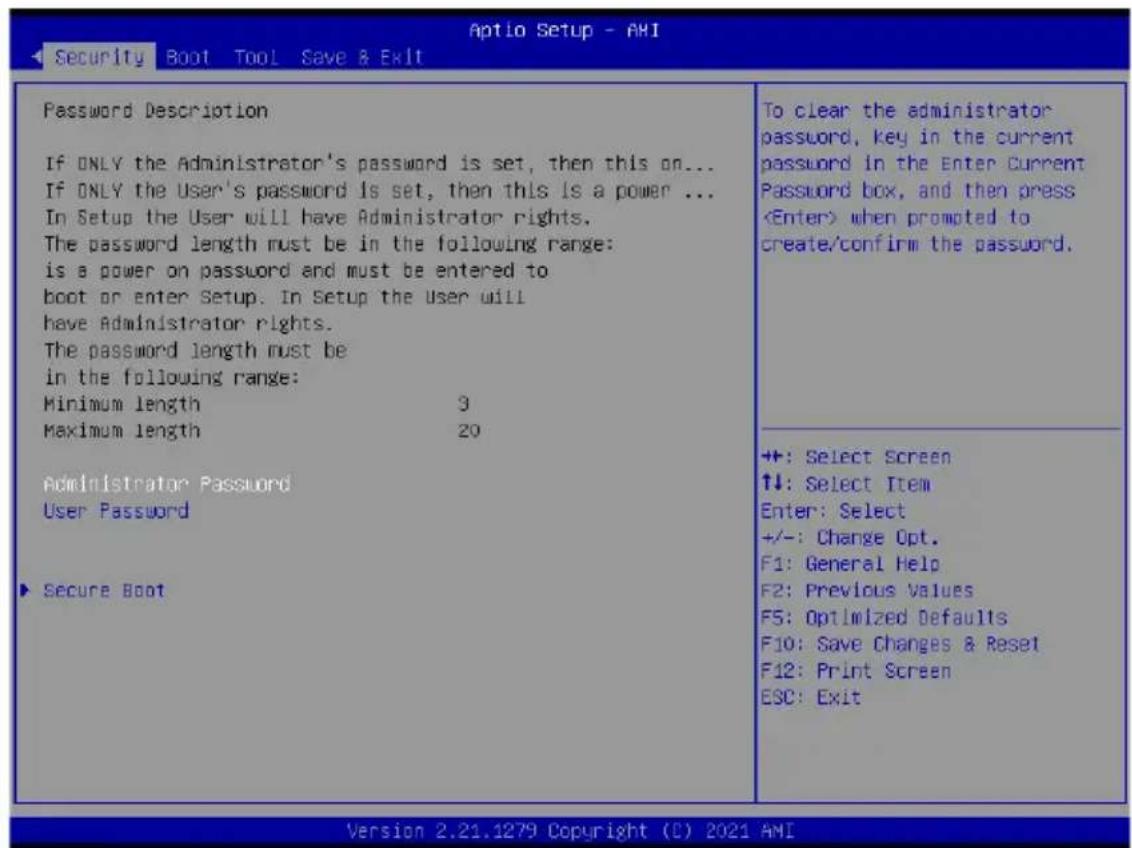

本菜单可以让您更改系统安全设置，并且提供您启用或关闭安全启动（Secure Boot）状态与让用户设置系统模式（System Mode）状态。

Administrator Password（设置系统管理员密码）

请依照以下步骤设置系统管理员密码（Administrator Password）：

1. 请选择 Administrator Password 项目并按下 。
2. 由 Create New Password 窗口输入欲设置的密码，输入完成时，请按下 。
3. 请再一次输入密码以确认密码正确。

请依照以下步骤更改系统管理员密码（Administrator Password）：

1. 请选择 Administrator Password 项目并按下 。
2. 由 Enter Current Password 窗口输入密码并按下 。
3. 由 Create New Password 窗口输入新密码，输入完成按下 。
4. 请再一次输入密码以确认密码正确。

欲删除系统管理员密码时，请依照更改系统管理员密码之步骤，但请在输入/确认密码窗口出现时，按下 键。

User Password（设置用户密码）

请依照以下步骤设置用户密码（User Password）：

1. 请选择 User Password 项目并按下 。
2. 由 Create New Password 窗口输入欲设置的密码，输入完成时，请按下 。

3. 请再一次输入密码以确认密码正确。
   请依照以下步骤更改用户密码（User Password）：

4. 请选择 User Password 项目并按下 。

5. 由 Enter Current Password 窗口输入密码并按下 。

6. 由 Create New Password 窗口输入新密码，输入完成按下 。

7. 请再一次输入密码以确认密码正确。

请依照以下步骤删除用户密码（User Password）：

1. 请选择 Clear User Password 项目并按下 。
2. 在警告窗口输入 并按下 。

4.9.1 安全启动（Secure Boot）

本项目提供您设置 Secure Boot（安全启动）设置值。

本项目可以启用或关闭安全启动功能。设置值有：[Disabled] [Enabled]

Secure Boot Mode [Custom]

本项目提供更改安全启动。设置值有：[Standard] [Custom]

以下的项目仅当 Secure Boot Mode 设置为 [Custom] 时才会出现。

Install Default Secure Boot Keys

本项目可以载入默认的安全启动金钥，包括 PK（Platform key）、（KEK（key-exchange key））、db（signature database）与 dbx（revoked signature database）。所有安全启动金钥的状态会由未载入更改为载入。请保存并重启系统使更改生效。

Clear Secure Boot Keys

本项目将会删除先前套用的的安全启动金钥，包括 PK（Platform key）、（KEK（key-exchange key））、db（signature database）与 dbx（revoked signature database）。所有安全启动金钥的状态会由未载入更改为载入。请保存并重启系统使更改生效。

Key Management

本项目只当 Secure Boot Mode 设置为 [Custom] 时才会显示，提供您修改 Secure Boot（安全启动）变量与设置 Key Management（金钥管理）页面。

Factory Key Provision [Enabled]

本项目可以在系统为 Setup Mode 时提供系统默认的安全启动金钥。设置值有：[Disabled] [Enabled]

Install Default Secure Boot Keys

本项目可以载入默认的安全启动金钥，包括 PK（Platform key）、（KEK（key-exchange key）、db（signature database）与 dbx（revoked signature database）。所有安全启动金钥的状态会由未载入更改为载入。请保存并重启系统使更改生效。

Clear Secure Boot Keys

本项目将会删除先前套用的的安全启动金钥，包括 PK（Platform key）、（KEK（key-exchange key））、db（signature database）与 dbx（revoked signature database）。所有安全启动金钥的状态会由未载入更改为载入。请保存并重启系统使更改生效。

Save all Secure Boot Variables

本项目可以保存安全启动政策变量的 NVRAM 内容至目标文件系统设备的根目录文件（EFI_SIGNATURE_LIST 数据格式）。

Enroll Efi Image

本项目可以允许 Secure Boot 模式时运行 Efi Image。注册 PE image 的 SHA256 Hash 凭证至 Authorized Signature Database (db)。

Device Guard Ready

由 Secure Boot DB 移除 Microsoft UEFI CA。

Restore DB defaults

将 DB 变量还原为出厂默认值。

PK Management

4.10 启动菜单（Boot menu）

本菜单提供您更改系统启动选项。

本项目可以设置启动默认启动选项的固件等待时间。65535(OxFFFF) 表示无限期等待。请使用 <+> 与 <-> 键调整数值。

本项目为设置在启动时 键是否自动启动。设置值有：[Off] [On]

Boot Logo Display [Disabled]

若您要使用全屏幕启动画面功能，请在本项目里进行选择。设置值有：[Enabled] [Disabled]

Boot Option Priorities

这些项目为列出当前可用的启动设备优先顺序。屏幕上显示的设备数量即为根据您在系统中所安装的设备数量。

• 若要在启动过程中选择启动设备，请于启动看到 ASUS 图标时按下 键
• 您可以在 POST（启动自检）时，按下 键进入 Windows 操作系统的安全模式（Safe Mode）。

POST Report [5 sec]

提供您设置想要的 POST（启动自检）回报等待时间，可选择从 1 至 10 秒。设置值有：[1 sec] \~ [10 sec] [Until Press ESC]

4.10.1 启动设置（Boot Configuration）

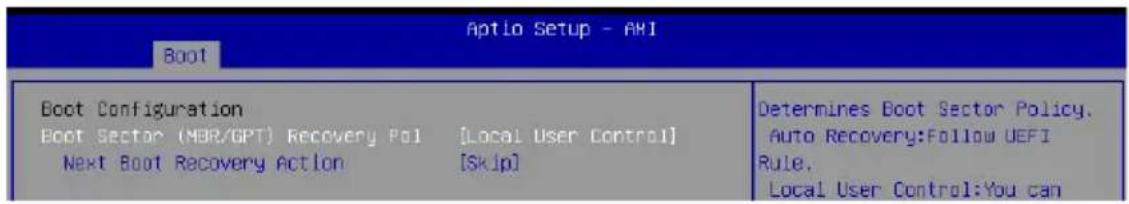

本项目可以选择 Boot Sector Recovery Policy。

[Auto Recovery] 依照 UEFI 规则。

[Local User Control] 您可以进入设置页面后选择 Boot Sector (MBR/GPT) Recovery Policy，以在下次启动时恢复 MBR/GPT。

以下的项目仅当 Boot Sector (MBR/GPT) Recovery Policy 设置为 [Local User Control] 时才会出现。

本项目可以选择下次启动时的（MBR/GPT）恢复动作。设置值有：[Skip] [Recovery]

4.11 工具菜单（Tool menu）

本工具菜单可以让您针对特别功能进行设置。请选择菜单中的选项并按下 键来显示子菜单。

当按下 键后，本项目可以让您运行华硕 EZ Flash BIOS ROM 工具程序，请参考使用华硕 EZ Flash 更新 BIOS 程序的说明。

IPMI Hardware Monitor

本项目可以让您运行 IPMI 硬件监控。

ASUS SMBIOS Viewer

本项目可以设置按下 键运行华硕 SMBIOS Viewer。

4.12 退出 BIOS 程序（Exit）

本菜单可以让您读取 BIOS 程序出厂默认值与退出 BIOS 程序。

按下〈Esc〉键并不会立即退出 BIOS 程序，要从此菜单上选择适当的项目，或按下〈F10〉键才会退出 BIOS 程序。

本项目可让您放弃所做的更改，并离开 BIOS 程序。

本项目提供您恢复或载入所有选项的默认值。

Boot Override

这些项目会显示可用的设备。显示在画面中的设备则是根据安装在系统里的设备而定，点击任一个项目可以设置该项目里所列设备的启动顺序。

安装驱动程序

本章提供主板相关之驱动程序的安装说明。

5

5.1 安装应用程序与工具程序

本驱动及应用程序光盘里提供您主板相关的驱动程序、管理应用程序与工具程序，可以让您将主板功能最佳化。

驱动及应用程序 DVD 光盘里的内容如有更改，恕不另行通知。请访问华硕网站（http://w3.asus.com.cn）以更新最新的软件与工具程序。

在驱动及应用程序 DVD 光盘的主菜单里有以下几个标签页：

1. Drivers - 驱动程序主菜单提供了您当前需要安装的一些硬件驱动程序。
2. Utilities - 工具软件菜单显示了可安装于此系统的应用软件与工具。
3. Manual - 用户手册菜单提供您用户手册的开启链接。

您需要在操作系统中使用网络浏览器软件才能开启用户手册。

1. Contact - 在联络信息菜单中，提供您相关的联络信息。

附录

本附录为提供您参考的相关联络信息。

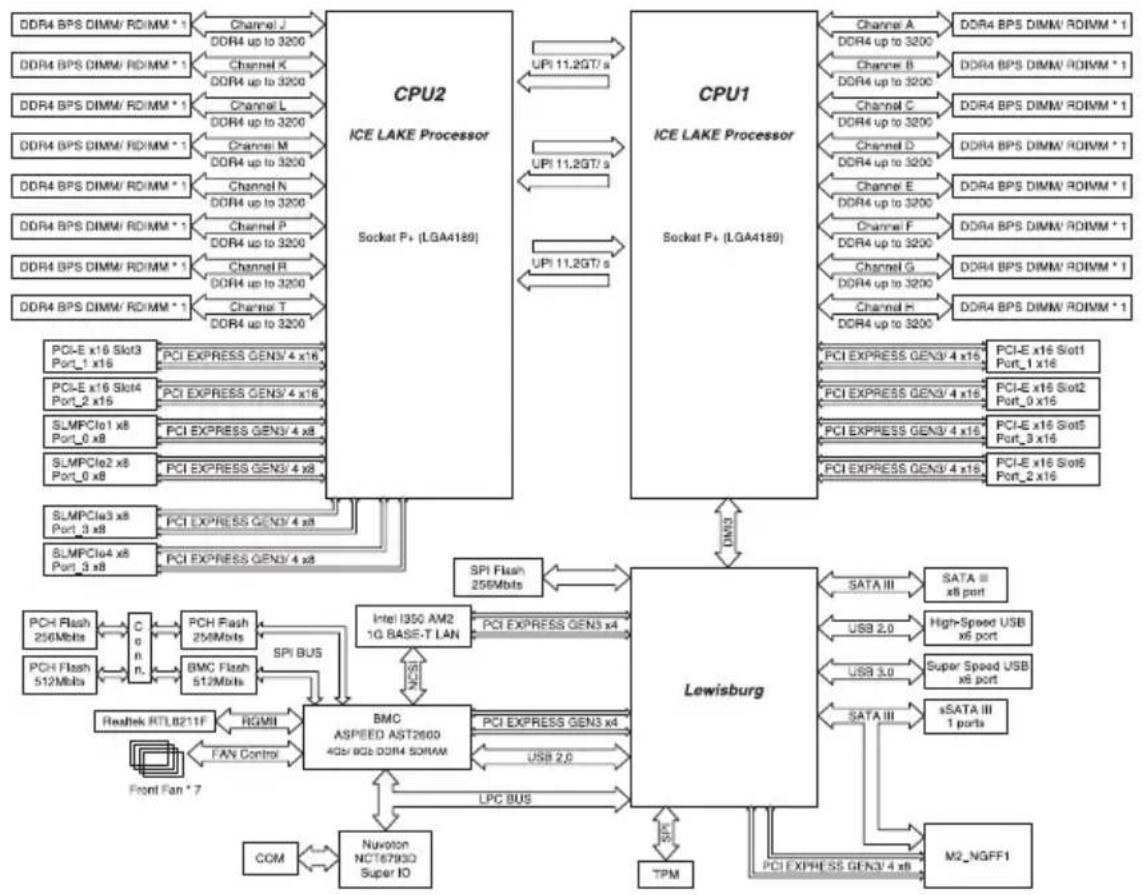

Z12PG-D16 架构图
    subgraph_CPU2["ICE LAKE Processor"]
        direction LR
        DDR4_BPS_DIMM_1["DDR4 up to 3200"] --> Channel_J
        DDR4_BPS_DIMM_2["DDR4 up to 3200"] --> Channel_K
        DDR4_BPS_DIMM_3["DDR4 up to 3200"] --> Channel_L
        DDR4_BPS_DIMM_4["DDR4 up to 3200"] --> Channel_M
        DDR4_BPS_DIMM_5["DDR4 up to 3200"] --> Channel_N
        DDR4_BPS_DIMM_6["DDR4 up to 3200"] --> Channel_P
        DDR4_BPS_DIMM_7["DDR4 up to 3200"] --> Channel_R
        DDR4_BPS_DIMM_8["DDR4 up to 3200"] --> Channel_T
        DDR4_BPS_DIMM_9["DDR4 up to 3200"] --> Channel_T
        DDR4_BPS_DIMM_10["DDR4 up to 3200"] --> Channel_R
        DDR4_BPS_DIMM_11["DDR4 up to 3200"] --> Channel_T
        DDR4_BPS_DIMM_12["DDR4 up to 3200"] --> Channel_R
    end

    subgraph_CPU1["ICE LAKE Processor"]
        direction LR
        DDR4_BPS_DIMM_1["DDR4 up to 3200"] --> Channel_A
        DDR4_BPS_DIMM_2["DDR4 up to 3200"] --> Channel_B
        DDR4_BPS_DIMM_3["DDR4 up to 3200"] --> Channel_C
        DDR4_BPS_DIMM_4["DDR4 up to 3200"] --> Channel_D
        DDR4_BPS_DIMM_5["DDR4 up to 3200"] --> Channel_E
        DDR4_BPS_DIMM_6["DDR4 up to 3200"] --> Channel_F
        DDR4_BPS_DIMM_7["DDR4 up to 3200"] --> Channel_G
        DDR4_BPS_DIMM_8["DDR4 up to 3200"] --> Channel_H
        DDR4_BPS_DIMM_9["DDR4 up to 3200"] --> Channel_I
        DDR4_BPS_DIMM_10["DDR4 up to 3200"] --> Channel_F
        DDR4_BPS_DIMM_11["DDR4 up to 3200"] --> Channel_G
        DDR4_BPS_DIMM_12["DDR4 up to 3200"] --> Channel_H
        DDR4_BPS_DIMM_13["DDR4 up to 3200"] --> Channel_I
    end

    subgraph IEEE 4G/5200["BMC ASPEED AST2600 4Gb/8Gb DDR4 SDRAM"]
        direction LR
        PCI_E_x16_Slot3["PCI E x16 Slot3 Port_1 x16"] --> PCI_EXPRESS_GEN3/4_x16
        PCI_E_x16_Slot4["PCI E x16 Slot4 Port_2 x15"] --> PCI_EXPRESS_GEN3/4_x16
        SLMPClc1_x8["SLMPClc1 x8 Port_0 x8"] --> PCI_EXPRESS_GEN3/4_x8
        SLMPClc2_x8["SLMPClc2 x8 Port_0 x8"] --> PCI_EXPRESS_GEN3/4_x8
        SLMPClc3_x8["SLMPClc3 x8 Port_3 x8"] --> PCI_EXPRESS_GEN3/4_x8
        SLMPClc4_x8["SLMPClc4 x8 Port_3 x8"] --> PCI_EXPRESS_GEN3/4_x8
    end

    subgraph IEEE 4G/5200["BMC ASPEED AST2600"]
        direction LR
        Intel_I350_AM2["Intel I350 AM2 1G BASE-T LAN"]
        SPI_BUS --> BMC_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPELEDASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPELEDASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPELEDASPEED_ASPELEDASPEED_ASPELEDASPEED_ASPELEDASPEED_ASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPERASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDASPELEDATPAMOSEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISEROSISERSIPANONN["NuVoton NCT6793D Super IO"]
    end

    subgraph IEEE 4G/5200["BMC ASPEED AST2600"]
        direction LR
        Intel_I350_AM2 --> BMC_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPEED_ASPOLEGELESING
        Channel_A --> DDR4_BPS_DIMM_1["DDR4 up to 3200"]
        Channel_B --> DDR4_BPS_DIMM_2["DDR4 up to 3200"]
        Channel_C --> DDR4_BPS_DIMM_3["DDR4 up to 3200"]
        Channel_D --> DDR4_BPS_DIMM_4["DDR4 up to 3200"]
        Channel_E --> DDR4_BPS_DIMM_5["DDR4 up to 3200"]
        Channel_F --> DDR4_BPS_DIMM_6["DDR4 up to 3200"]
        Channel_G --> DDR4_BPS_DIMM_7["DDR4 up to 3200"]
        Channel_H --> DDR4_BPS_DIMM_8["DDR4 up to 3200"]
        PCI_EXPRESS_GEN3/4_x16 --> DMS
        PCI_EXPRESS_GEN3/4_x16 --> SATA_sATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSOTAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAxSATAaSATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATAA/SATTA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_SATAA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sATTA_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/SATTA_sTMT_A/FAN_CON_PCH Flash512MbblsPCH Flash512MbblsPCH Flash512MbblsRealtekRTL821IFFrontFan*7COMNuvotonNCT6793D Super IOLTPMACPI_EXPRESS_GEN3/4_x8
    end

    subgraph IEEE 4G/5200["BMC ASPEED AST2600"]
        direction LR
        Intel_I350_AM2 --> BMC_ASPEED_ASPEED_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
    end

    subgraph IEEE 4G/5200["BMC ASPEED AST2600"]
        direction LR
        Intel_I350_AM2 --> BMC_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
    end

    subgraph IEEE 4G/5200["BMC ASPOLEGELESING"]
        direction LR
        Intel_I350_AM2 --> BMC_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
    end

    subgraph IEEE 4G/5200["BMC ASPOLEGELESING"]
        direction LR
        Intel_I350_AM2 --> BMC_ASPOLEGELESING
        BMC_ASPOLEGELESING --> BMC_ASPOLEGELESING
    end

    subframe note bottom of the diagram:
    PCH Flash512MbblsPCH Flash512MbblsRealtekRTL821IFFrontFan*7COMNuvotonNCT6793D Super IOLTPMACPI_EXPRESS_GEN3/4_x8
    UPI11.2GT/s
    UPI11.2GT/s
    UPI11.2GT/s

    note right of note: "SPI Flash" <--> "BMC ASPOLEGELESING"
    note left of note: "Intel I350_AM2" <--> "BMC ASPOLEGELESING"
    note right of note: "BMC ASPOLEGELESING" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOE" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOo" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOO" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOO" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOe" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOe" <--> "BMC ASPOLOl" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOe" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOe" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo" <--> "BMC ASPOLOo"
    end

    note right of note: PCH Flash512MbblsPCH Flash512MbblsRealtekRTL821IFFrontFan*7COMNuvotonNCT6793D Super IOLTPMACPI_EXPRESS_GEN3/4_x8
    note left of note: UPI11.2GT/s
    note right of note: UPI11.2GT/s
    note right of note: UPI11.2GT/s

Note right of note: DMS

服务与支持

请访问 https://www.asus.com.cn/support/ 或直接扫描下方二维码以进入华硕技术支持页面。
