用户手册 TravelMate P852-QG ACER

系統功能巡禮：前視圖（上蓋在開啟狀態）....8

LED 指示燈 9

鍵盤 10

系統功能巡禮：前視圖、左視圖 & 右視圖 ....14

系統功能巡禮：下視圖 & 後視圖 15

Control Center 16

Flexikey® 應用程式 ..... 20

Windows 10 開始功能表、內容功能表、工作列、控制台以及

設定 25

視訊功能 26

PC 相機 28

音效功能 29

電源選項 30

安裝驅動程式 31

無線網路模組 35

指紋辨識模組 37

Bluetooth 模組 38

TPM 39

故障修理 41

規格 42

須知

本公司保留刪改或變更本手冊內容之權利，且無負變更刪改告知之義務。手冊中所含內容僅供參考用，對於其內容可能存在的不正確描述或因誤用本手冊所造成的任何損失，本公司與經銷商概無須負責。至於手冊中所載圖形為一般概括性的代表與實體可能會有些許的誤差，但其所示功能絕對是完全相符的。

除了使用者做備份參考用外，非經本公司同意，本手冊的任一部份與所附軟體，皆不可為任何目的、用任何方法來加以複製、翻譯、以及用任何電子或機械的方法來再製使用或傳遞。

手冊中所提及的品牌或產品名稱可能是或尚未成為其所屬公司的版權或註冊商標。於手冊中提及僅供辨識該產品之用，並不是用來幫該所屬公司做背書之途。

2017年 11月

商標

Intel 與 Intel Core 為英特爾公司之商標 / 註冊商標。 Windows 為微軟公司之註冊商標。

有關此簡易使用手冊

此簡易使用手冊提供您如何啟動系統的簡短介紹以及概述系統重要功能。此手冊為輔助版本，且它不能取代隨機所附 Device Drivers & Utilities + User's Manual 光碟內之 Adobe Acrobat 格式的英文完整版使用手冊 (Manual.pdf)。該片光碟亦包含本機操作所需之驅動與公用程式。

您的電腦的部份或者所有的功能可能均已設定完成。但是，若您的電腦的功能仍未全部設定完成，或者您打算重新設定（或者重新安裝）您的系統，請參考 Device Drivers & Utilities + User's Manual 光碟內之英文完整版使用手冊 (Manual.pdf)。該光碟不包合作業系統。

法規資訊

法規方面的注意事項與相關資訊亦包含在 Device Drivers & Utilities + User's Manual 光碟內之英文完整版使用手冊 (Manual.pdf) 内。

須知

維護與操作指南

本筆記型電腦十分堅實，但仍可能會損壞。請遵循下列指示，以防電腦受損：

勿摔它。務必將電腦置於平穩的表面上。如果不小心摔了電腦，可能導致零件及其外殼受損。不要讓電腦震動或搖晃。

不要讓電腦過熱。避免日光直接照射，同時電腦設備與交 / 直流電源整流器也應遠離任何發熱物品不要在潮濕的地方存放或者使用電腦。不要將電腦擺在可能阻礙它的通風孔的位置。

避免磁場干擾。保持電腦遠離高容量變壓器、電動馬達、以及高磁場物。這些可能會阻礙電腦正常運作和破壞其資料。

保持乾燥。此為電器產品，若讓水或任何液體進入機體，可能導致電腦嚴重受損。不要將電腦放在外物或者濕氣會影響到的地方。

遵循正常電腦操作程序。不要自行拆解電腦。記得要經常儲存您的資料，因為資料可能會因電池電量耗盡而喪失。請定期保養電腦。

週邊設備使用注意。僅使用有經認可之廠牌的產品。安裝任何週邊設備前，先拔掉電源線。

不要將重物放在電腦上。

使用過度恐傷害視力。

2 維護與操作指南

在您進行任何硬件 昇級動作前，請務必 先確認，您已將電腦 關機且拔掉電源線， 以及已將所有原先 連接到電腦的週邊 設備以及連接線拔 下。最好亦將電腦內 之電池取出以防開 機誤動作的發生。

本電腦有特定的電源需求：

• 限使用本機專用或經認可的交 / 直流電源整流器。
• 隨機所附的交 / 直流電源整流器雖符合國際性旅遊需求之設計，但所處之地的電源供應仍需穩定且不受干擾。若您不清楚當地電器規格，請與您的經銷商或所處當地電力公司洽詢。
• 電源插頭可能是兩插或三插的接地插頭。若是三插的插頭，其第三個插腳是非常重要的安全裝置，請勿任意破壞它。如果您沒有合適的插座，請洽合格的電工技師來裝設。
• 拔電源線時，避免直接用拉扯的方式將電線拔出，務必從插頭處拔起，以確保安全。
• 請確認您所使用的插頭及延長線是否可承受全部插著的設備所需求的總電流量。
• 清潔電腦前，切記務必先拔掉電源插頭。

若您身上有沾濕,勿拔電源線。

若電源線是壞損的,勿使用。

勿將重物置於電源線上。

清潔保養

• 切勿將清潔劑直接塗抹於電腦上，且請使用乾淨、柔軟的布料來清理。
• 切勿將具磨損性的清潔劑塗抹在電腦的任一部位上。

維護與操作指南

電池使用注意

• 限用專為本電腦設計之電池。使用不適當的電池種類可能引起爆炸、電池漏電或造成電腦壞損。
• 勿繼續使用一個已摔過或者看起來似乎已壞損（例如，變彎或扭曲）的電池。縱使您的電腦搭配已壞損之電池仍然可運作，但此仍可能會導致線路壞損，而可能會因此引起著火。
• 限用本電腦的電池充電系統來充電。不適當的充電方式可能引起電池爆炸。
• 切勿試圖自行檢修電池。若需維修或更換已壞損的電池，請洽經銷商或合格的服務人員。
• 勿讓孩童接近壞損的電池，且應立即將其清除掉。清除電池時務必小心謹慎。若讓電池接近火源或隨意去棄，將可能導致爆炸或漏電。
• 讓電池遠離金屬設備。
• 先將電池接點用膠帶黏住再丟棄電池。
• 勿用手或金屬觸摸電池接點。

聚合物電池注意事項

請注意，以下的電池相關注意事項僅適用於聚合物電池，而且取代相對應的一般電池注意事項。

• 聚合物電池可能會有稍微膨脹的現象發生，然而此現象為這類電池的安全機制的表現，因此不要以此為慮。
• 不要在高室溫環境下使用聚合物電池，而且不要長時間存放沒有使用的聚合物電池。

#

電池回收與處置

您所購買的電腦隨機附有一顆可充電又可回收的電池。當電池壽命終了時，根據各地政府或當地法律的規定，若將電池當一般的垃圾處理，極可能是違法的行為。請向您所在當地的主管機關洽詢適當的電池回收方法或處置的方式。

更換主機板電池

注意：如果更換不適當的電池種類可能會有爆炸的危險。限更換同類型的電池或經原廠推薦認可同等級的電池種類。並請依照原廠的指示來處置換下來的電池。

4 維護與操作指南

螢幕使用注意

• 使用 30 分鐘請休息 10 分鐘。
• 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

維修

切勿企圖自行維修本電腦。此舉可能違反保證書之規定，亦可能導致您和電腦遭受電擊。如需維修，請洽經授權的維修人員。在以下任一情況發生時，請先拔掉電腦電源線，再洽合格之維修人員來處理。

• 當電源線或交 / 直流電源整流器損壞時。
  ·當電腦被雨淋到或被任何其他液體噴灑到時。
  · 雖然已遵循指示操作，但電腦仍無法正常運作時。
• 若電腦被摔到或壞損時（若液晶顯示器有摔破，勿碰有毒之液體）。
• 若您感覺電腦有不尋常的味道或熱度，或者有煙從電腦跑出來。

插槽蓋取下警語

若您因裝置昇級之需而取下任何插槽蓋與螺絲，請記得在開機前裝回取下之插槽蓋與螺絲。

維護與操作指南

驅動程式

若您要重新安裝作業系統，您會需要安裝驅動程式。隨機所附之Device Drivers & Utilities + User's Manual 光碟提供本機操作上或者在功能改善方面所需使用之驅動與公用程式。驅動程式乃是作業系統與電腦硬體之間溝通的介面。大部份的進階控制功能必須在系統所需之驅動程式安裝妥善後才能使用。若您還未安裝驅動程式（您的服務代表可能已替您安裝妥善），相關的安裝資訊，參考第31頁之「安裝驅動程式」。

系統軟體

您的電腦可能已裝有作業系統以及相關的系統軟體（驅動程式與公用程式）。本機支援 Windows 10 作業系統。如果您的系統仍未安裝完成所需之系統軟體，或者您想要重新安裝作業系統，本手冊提供有關本機在 Windows 10 作業系統下之相關資訊。

未納入之資訊

作業系統 (諸如：Windows 10) 和應用軟體 (諸如：MS Word 與 MS Excel) 均有他們本身專屬的使用手冊。如果您有作業系統或應用軟體方面的問題，請參考相關的使用手冊。

6 系統軟體

系統啟動

1. 拆除所有的包装材料。
2. 將電腦放在一個平穩的表面上。
3. 將您要使用的週邊設備（如：滑鼠或鍵盤）在電腦的連接埠上插好。
4. 當您第一次設定您的電腦時，請遵循以下程序（因為在電腦運輸途中，為了保護電腦，電池會被鎖住直到電腦初次連上整流器才可以開始供電，請依以下敘述進行初次設定）：
5. 將交 / 直流電源整流器之線插入電腦左面面板的電源輸入插孔。然後，將交流電源線插入電源插座，再將交流電源線連上交 / 直流電源整流器，再六秒或更長的時間不要動作。
6. 先從電腦的電源輸入插孔取下交 / 直流電源整流器之線，然後再重新將線插入電源輸入插孔，此時電池即會被解開鎖住狀態。
7. 如 本頁之圖 1 所示，小心地用一隻手扶住電腦的主體，同時用另一隻手將電腦上蓋打開並調整至舒適觀看的角度（不要超過 135 度）（注意：請勿單用一手將上蓋 / 螢幕打開）。
8. 按電源按鈕將電腦開機。

圖 1 - 打開電腦上蓋 (交 / 直流電源整流器已插入)

關機

請注意，若您要將電腦關機，您應在 Windows 內選擇「關機」(參見下述)。防止某些硬碟或系統問題的發生。

1. 按開始功能表圖示
2. 按「開啟/關閉」項目。
3. 從功能表中選擇「關機」。

系統啟動

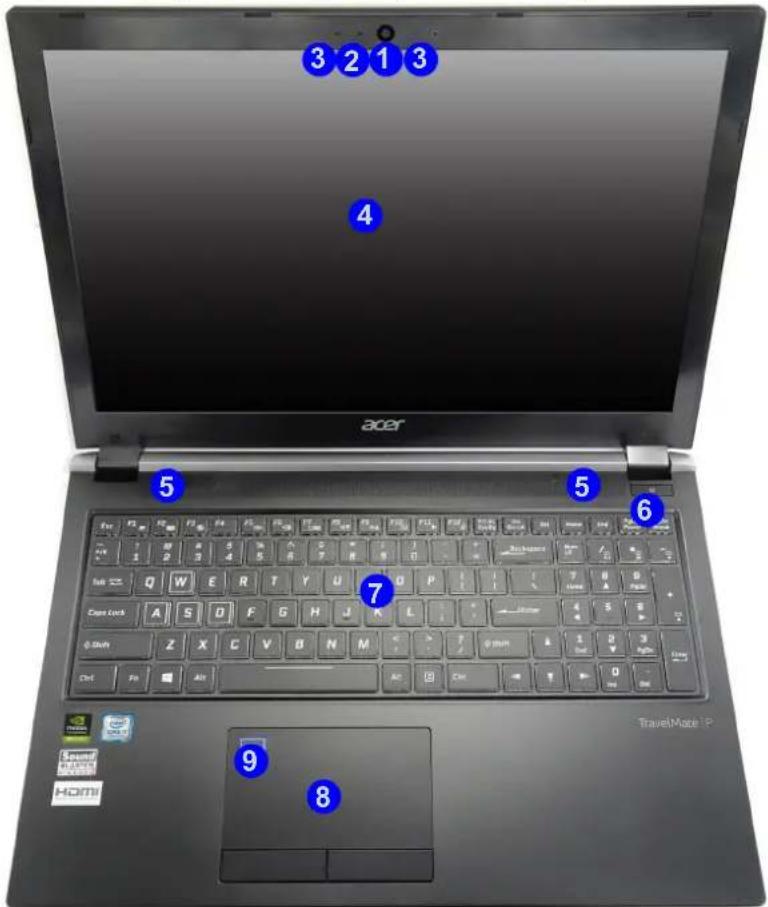

系統功能巡禮：前視圖（上蓋在開啟狀態）

圖 2 - 前視圖 （上蓋在開啟狀態）

1. PC 相機模組
2. *PC 相機指示燈

* 當PC 相機在使用中，此指示燈會亮。

1. 内建陣列式麥克風
2. 液晶顯示器
3. 喇叭
4. 電源按钮
5. 鍵盤
6. 觸控板與按鈕
7. 指紋辨識模組

8 系統功能巡禮：前視圖（上蓋在開啟狀態）

LED 指示燈

系統指示燈提供您關於電腦本身狀況的有用資訊。

圖示	顏色 定義
D-/∅	亮橘色	交 /直流電源整流器已插入而且電腦電源是關掉的
	閃橘色	交 /直流電源整流器已插入而且 Powered USB 連接埠使用中 *
	閃綠色	系統進入 「睡眠」模式
	亮綠色	系統在開機狀態
	亮橘色	交 /直流電源整流器已插入而且電池在充電中
	亮綠色	電池已充飽
	閃橘色	電池電力不足
	亮綠色	硬碟使用中
	亮綠色	飛航模式已啟動(無線網路、藍牙與3G/4G模組是關掉的)

表 1 - LED 指示燈

* 您可以透過Fn+電源按鈕來開啟 / 關閉 Powered USB 3.0 (USB 3.1 Gen 1) 連接埠（參第14頁）的電力供應 (DC 5V/1.5A)。若電腦在關機狀態，但它仍由插在插座且接在電腦上的交/直流電源整流器供電，或者您的電池容量仍在 20% 以上，當 Powered USB 連接埠在開啟狀態，此連接埠可供電（此電力僅供裝置充電用，而不可直接用來操作裝置 - 某些USB裝置可能無法使用此功能 - 參考第41頁）。

在飛機上使用電腦

在飛機上通常任何電子傳輸設備是禁止使用的。若您在飛機上使用電腦，請確認無線模組的電源已關掉或者您的電腦處在「飛航模式」。

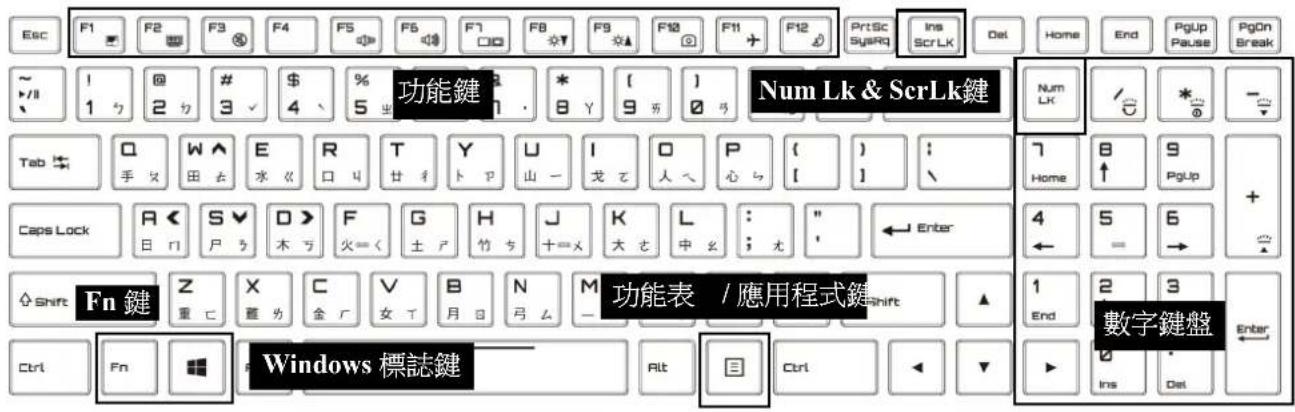

鍵盤

本機鍵盤為全彩 LED 發光鍵盤，在其右側有一個數字鍵盤，供您需大量輸入數字時用（按 Num Lk 鍵開啟或關閉數字鍵盤）。此外，本機鍵盤亦支援特殊系統功能鍵，讓您可立即執行某系統功能（參第11頁之表2）。

Esc F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 PrtSc Ins SysRq Ins ScrLK Del Home End PgUp Pause PgOn Break ~ | @ # $ % 功能鍵 Num Lk & ScrLk鍵 Num Lk / C * - 1 2 3 4 5 6 7 8 Y 9 10 11 12 Tab Q W A E R T Y U I O P ( ) : 7 Home 8 9 PgUp + 手 女 田 岛 水 《 口 四 卜 山 一 戈 乙 人 へ 心 ら [ ] \ Home ↑ Caps Lock A < S V D > F G H J K L : " ← Enter 4 5 6 + 日 刀 尸 木 万 火 = < 土 丁 竹 亻 十 = × 大 亻 中 幺 ; 尤 ← Enter Shift Fn 键 Z X C V B N M 功能表 / 應用程式鍵 Shift 1 End 2 3 Ctrl Fn Windows 標誌鍵 Alt Ctrl ▶ ▶ ▶ ▶ Digital鍵盤 Enter Alt ▶ ▶ ▶ ▶

圖 3 - 鍵盤

10 鍵盤

複合功能鍵與視覺圖示

欲使用以下功能時，按住 Fn 鍵，再按鍵盤上方的功能鍵 (F1 \~ F12 等)。在 Control Center 驅動程式已安裝的情況下（參考第 34 頁），本機針對某些功能亦支援螢幕視覺圖示。

功能鍵	描述 /視覺圖示		功能鍵	描述 /視覺圖示
Fn+ [0xk7]	播放/暫停(在使用影音軟體中)		Fn+ [IMAGE]	啟動 /關閉飛航模式
Fn+ [12C4]	啟動 /不啟動觸控板(Touchpad)	[2XV6]	Fn+	進入 /離開 「睡眠」狀態
Fn+ [KGY95]	關掉液晶顯示器的背光(按任一鍵或使用觸控板來打開背光)			啟動 /停用數字鍵盤 (NumLk 功能)	[20DX]
Fn+ [5439]	關掉內建喇叭或外接耳機		Fn+ [C3XV]	啟動/停用 Scroll Lock功能	[CD9C]
Fn+ [IMAGE]			[HK [OKOK]]	啟動 /停用上安跳電流
Fn+ [IMAGE]	切換顯示裝置(參考第27頁)		Fn+電源按鈕	啟動/關閉 Powered USB 連接埠(參考第9頁)
Fn	降低 /增加液晶顯示器亮度		Fn+	啟動/關閉 Control Ce
Fn+ [6478]	啟動/關閉 PC 相機模組	[X48W]	Fn+ [SH8H]	風扇轉速自動控制 /風扇全速轉
表2-複合功能鍵與視覺圖示				使用 /停用日前之 Flexikey® 設定集 (參考第20頁)

鍵盤背光 LED

按下 Fn + 键來啟動 / 關掉鍵盤 LED 功能。您可以使用下表所列之由 Fn 組成之複合鍵來設定鍵盤 LE 能。此外，按下 Fn + 键可以啟動鍵盤背光應用程式來調整設定值。

鍵盤 LED 功能複合鍵
Fn+	啟動鍵盤背光應用程式
Fn+	打開 / 關掉鍵盤 LED
Fn+	降低鍵盤 LED 亮度
Fn+	增加鍵盤 LED 亮度
Fn+	1啟動/關掉左鍵盤 LED
Fn+	2啟動/關掉中間鍵盤 LED
Fn+	3啟動/關掉右鍵盤 LED

表 3 - 鍵盤 LED

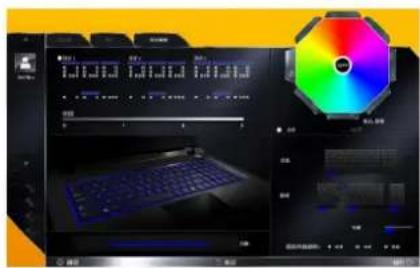

鍵盤背光應用程式

若要啟動鍵盤背光應用程式，您可以使用 Fn+複合功能鍵。

圖4
鍵盤背光應 用程式

環繞在色樣周圍的按鈕可以提供鍵盤背光多種不同的特效。按任一個按鈕先預覽在鍵盤上的效果。離開程式時按「儲存」來保留設定。

模式按鈕
	隨意顏色		向上 / 向下波浪特效
	白訂 - 顯示與設定鍵盤區塊與顏色		舞動特效
	呼吸特效 (所有顏色)		節奏特效
	循環特效		閃爍特效

表 4 - 模式

12鍵盤

亮度

按在亮度桿上的任一數字 (0 - 3) 來設定鍵盤背光的亮度。

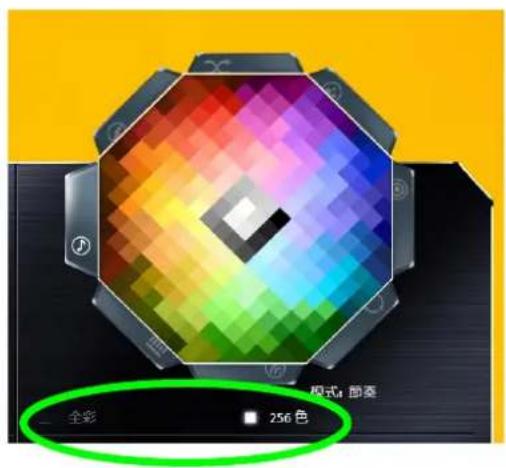

色盤

您可以從在螢幕右上的色盤選用您想要您的鍵盤背光所要展現的顏色。色盤有「全彩」色盤以及「256色」色盤兩種。按「自訂」模式按鈕，然後替鍵盤的區塊以及光條）從色盤挑選顏色。

模式4 节画 全彩 256色

圖 5 - 色盤

預覽

在程式的左下的區域您可以預覽您想要替鍵盤的區塊（以及光條）選用的顏色設定。

在程式的右下的區域您可以選用您想要做顏色變換或想要應用特效的區塊，其中包括鍵盤的部份或全部的區塊（以及光條）。

全椒 蓝莓 光标 黄前色酸颜色: 月 2055 日 2055 日 2055

圖 7 鍵盤的區塊

組

該程式讓您儲存三組顏色與特效組合。離開程式時按「保存」來保留設定。

儲存 & 離開

按「離開」來離開程式但不儲存設定，或者按「儲存」來離開程式但保留設定。

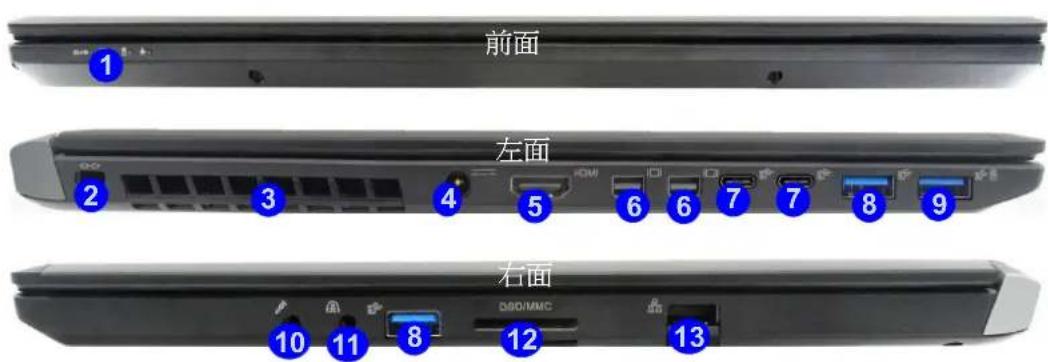

系統功能巡禮：前視圖、左視圖 & 右視圖

前面 左面 右面

通風孔 電腦使用中需保持通風孔暢通以防止電腦過熱。

圖 8 - 前視圖、左視圖 & 右視圖

1. LED 指示燈
2. 防盗鎖插孔
3. 通風孔
4. 電源輸入插孔
5. HDMI 輸出埠
6. Mini DisplayPort 連接埠
7. USB 3.1 Gen 2 Type-C 連接埠

8. USB 3.0 (USB 3.1 Gen 1) 連接埠

9. *Powered USB 3.0 (USB 3.1 Gen 1) 連接埠

* 請使用 Fn + 電源按鈕來開啟 / 關閉

Powered USB 連接埠的電力供應 （參第9頁之表1）。

10.麥克風插孔
11.2 合 1 音訊插孔 (耳機 & S/PDIF 複合插孔)
12. 多合一讀卡機
13.RJ-45 網路線插孔

14 系統功能巡禮：前視圖、左視圖 & 右視圖

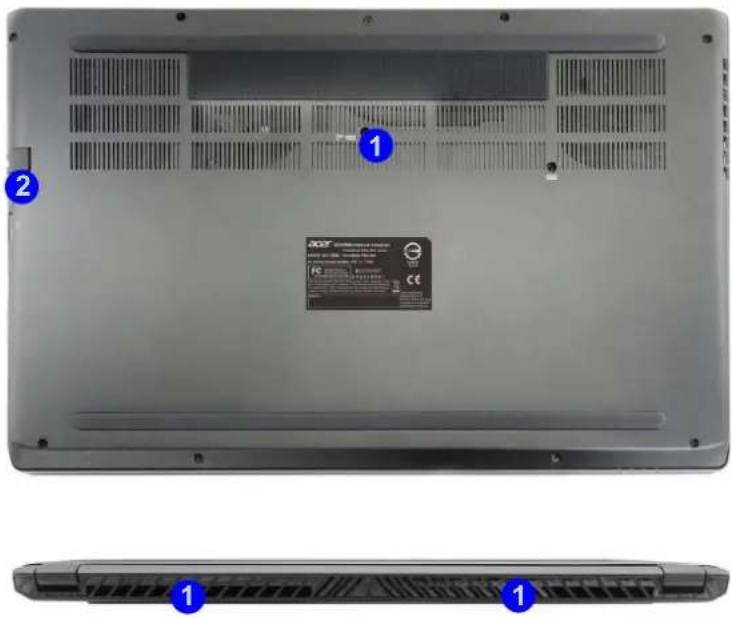

系統功能巡禮：下視圖 & 後視圖

請勿因裝置昇級之需而擅自取下任何蓋子與 / 或螺絲，因此舉違反保固條款。

若您因任何原因要更新或取下硬碟 / 記憶體等，請務必洽詢您的經銷商 / 供應商。

通風孔

電腦使用中需保持通風孔暢通以防止電腦過熱。

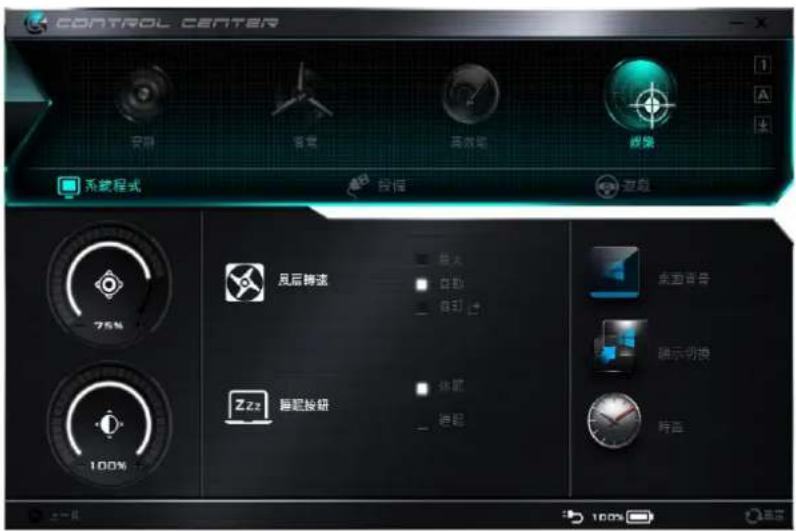

Control Center

使用 Fn + Esc 複合鍵，或者在工作列之通知區域上的圖示上按兩下來開啟或關掉 Control Center。Control Center 提供您使用常用功能的捷徑，以及讓您可以快速關掉 / 開啟相機模組 / 觸控板。

CONTROL CENTER 安装 警告 高效笔 效果 系统程式 故障 返回 75% 风扇转速 最大 自动 自打 桌面音效 显示切换 Zzz 基底按钮 休眠 进眠 转盘

圖 10 - Control Center

16 Control Center

電源模式

若您要設定一個電源模式，按 Control Center 上面的相對應圖示。在每個電源模式下有三個主題功能表（系統程式、設備與遊戲）。每一個電源模式均有提供一組針對飛航模式、電源計劃以及針對觸控板與 PC 相機的電源狀態的初始值。本頁之表 5 列出每一電源模式針對這些選項所提供的初始值。按下在 Control Center 對應的圖示來啟用或停用某功能，或者按住滑鼠鍵再轉動轉鈕來調整設定。某些功能會依選用的電源模式而自動地調整其設定值。您也可以按一個 Control Center 上的圖示，然後再按各別的圖示來變更相機模組 / 觸控板的電源狀態。

模式 安靜 省電 高效能 娛樂
圖示
電源計劃		平衡	省電	高效能	平衡
PC 相機		開	關	開	開
觸控板		開	開	開	開
飛航模式		關	開	關	關

表 5 - 電源模式

Control Center 17

電源狀態

「電源狀態」圖示會顯示是否電腦正由電池供電或者由插在可用插座上的交 / 直流電源整流器供電。電源狀態滑桿會顯示目前電池的電量。

亮度

「亮度」圖示會顯示目前螢幕的亮度。您可以用轉鈕或者 Fn + F8/F9 複合鍵來調整螢幕亮度，或者您可以用 Fn + F2 複合鍵來關掉螢幕背光（按任一鍵可再打開背光功能）。請注意，您選用的電源模式也與螢幕亮度值有關。

音量

「音量」圖示會顯示目前的音量。您可以用轉鈕或者 + F5/F6 複合鍵來調整音量，或者您可以用 Fn + F3 複合鍵來關掉聲音。

風扇轉速

您可以將風扇轉速設定在「最大」(全速)、「自動」或者「自訂」。若您選擇「自動」，風扇轉速會自動調整來控制處理器的熱度。但是，您也可以將其轉速設定在「最大」。若您選擇「自訂」，您可以依您喜好按滑桿來調整設定值。但是，若系統因安全考量可能會需要提高風扇轉速，在這種情況下您自訂的設定值可能會被系統取代。

睡眠按鈕

按下「睡眠」或者「休眠」按鈕即可讓電腦進入您選擇的省電模式。

Fn桌面顯示工具

若您螢幕的解析度是 QHD 或者更高，在「系統程式」功能表內會有「桌面顯示工具」圖示。您可以透過「桌面顯示工具」來調整螢幕上的文字大小以讓您較容易閱讀。

顯示切換

按下「顯示切換」按鈕（或者使用 + P 複合鍵）會叫出一功能表，您可以在其中選擇適合您的顯示模式。

時區

按下「時區」按鈕即可以進入 Windows 的間」控制面板。

Flexikey®

按此按鈕以進入 Flexikey® 應用程式。

桌面背景

按下「桌面背景」按鈕，您可以進行桌面背景圖片的變更。

觸控板

按相對應的按鈕來變更觸控板或者 PC 相機模組的電源狀態。請注意，您選用的電源模式也會影響 PC 相機模組的電源狀態。

左

按「關閉」來停用在鍵盤左側的 Windows 標誌鍵。若您要使用遊戲鍵 (W、A、S & D) 而且想要避免無意間叫出與 Windows 標誌鍵搭配可叫出的功能表，此功能可能會有用處。

耳機模式設定

您可以透過這個功能表來設定不同的耳機效果。

Control Center 19

Flexikey® 應用程式

透過此應用程式您可以指定一個鍵用它來執行多個複合鍵，或者來執行程式或應用程式，或者發送字串以及也可以停用某些鍵。此應用程式也可以用來將滑鼠按鈕設定為遊戲用熱鍵。所有的組態設定會保留在設定集內（至多12組）。

您可以按在 Control Center 的「遊戲」區的按圖或者按在桌面工作列之通知區域上的圖示回來啟動 Flexikey® 應用程式。

啟動或者停用使用中的 Flexikey® 設定集 透過 Fn + 鍵您可以啟動或者停用使用中的 Flexikey® 設定集。按此複合鍵會在目前選用的鍵盤或者滑鼠設定集以及標準未經設定的鍵盤以及 / 或者滑鼠設定兩者之間切換。 Windows 標誌鍵與 P 鍵 請注意，您可以針對除了 Windows 標誌鍵與 P 鍵外鍵盤上的任一鍵指定動作讓它執行。

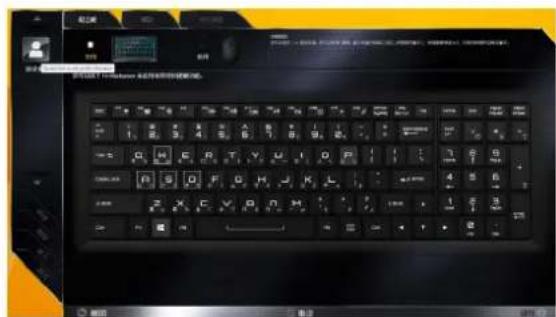

設定集

在此應用程式左邊有與設定集有關的功能表。您可以新增或刪除設定集（您至多可以維持有12個可用的設定集），或者您可以從功能表匯出與匯入設定集。若您在一個設定集上按滑鼠兩下，您即可以來變更該設定集的名稱以及變更針對它的影像檔（使用PNG檔建立的影像檔）。

圖 11 - Flexikey® 熱鍵應用程式

20 Flexikey® 應用程式

鍵盤與滑鼠設定

透過螢幕左上的「啟用」按鈕來啟動滑鼠或鍵盤以建立針對滑鼠或鍵盤的設定值（例如，您想要建立一個只包含滑鼠設定值或只包含鍵盤設定值的設定集）。按鍵盤或滑鼠圖示您即可進入鍵盤或滑鼠的設定頁面。

啟用 啟用

圖 12 - 啟用（鍵盤與滑鼠）

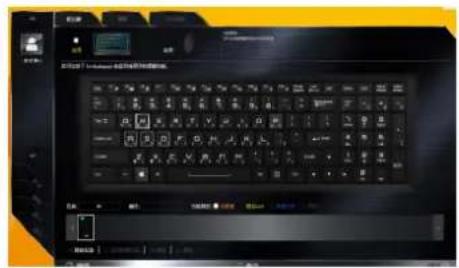

鍵盤設定

鍵盤設定頁面讓您可以針對任何單一鍵 （或者複合鍵 ）來設定動作。按一個鍵，然後從在頁面下面的功能表選擇功能類型（「快捷鍵」、「開啟 APP」、「快速文字」或者「停用」）。您可以進入「名稱」方塊盒將該動作重新命名，以及進入「備註」方塊盒輸入有關該動作的功能的解說做為口後提醒之用。

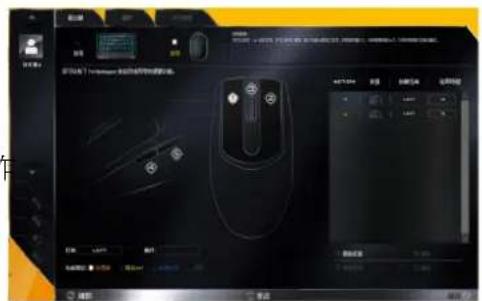

滑鼠設定頁面讓您可以針對任何已連接的滑鼠的左①、右②與中間 ③按鈕來設定動作，以及針對任何適用的滑鼠的前 ⑤與後 ④按鈕（遊戲類滑鼠）來設定動作。選擇按鈕號碼，然後從在頁面下面的功能表選擇功能類型（「快捷鍵」、「開啟 APP」、「快速文字」或者「停用」）。您可以進入「名稱」方塊盒將該動作重新命名，以及進入「備註」方塊盒輸入有關該動作的功能的解說做為日後提醒之用。

• 快捷鍵 - 此功能讓您指定一個鍵（或者滑鼠按鈕）用它來執行多個複合鍵。在您玩遊戲軟體時或者當您使用有運用複雜的鍵盤捷徑組合的程式時，此功能是有用處的。
• 開啟 APP - 此功能讓您指定一個鍵來啟動某一特定程式或應用程式的執行檔。
• 快速文字 - 此功能讓您可以指定一個鍵，按此鍵即可送出您常用的字串。
• 停用 - 用此功能來停用任何鍵盤鍵。
• 統計 - 此功能可以快速記錄您在一應用程式中常使用的鍵，以及讓您可以停用沒有使用的鍵。

語系介面

若您要變更語系介面，您可以在桌面工作列之通知區域上的圖示上按滑鼠右鍵，然後再從功能表選擇您想要的語系。

鍵盤設定 - 快捷鍵

若您要設定一個鍵讓按它可送出多個複合鍵，或者您要建立較有用的捷徑鍵，使用「快捷鍵」。

1. 在您已選用的設定集下啟動以及選擇鍵盤，然後按一個鍵以選擇該鍵，再在「功能類型」中選擇「快捷鍵」。
2. 在以下範例，我們想要變更一個原有的遊戲鏈設定，其原本若要奔跑使用左 Shift 鍵，且要向前進使用 W 鍵，我們欲設定左 Ctrl 鍵來組合此動作為向前奔跑。
3. 按下這個針對該捷徑動作選用的鍵。
4. 進入「備註」方塊盒輸入您要給該複合鍵的名稱（諸如，”向前奔”），然後回到「名稱」方塊盒（為了避免不小心會將要記錄的鍵加到已輸入的備註名稱後面）。
5. 按「開始記錄」，然後在鍵盤按需要的鍵（在這個例子我們要按左 Shift 與 W 兩鍵）。確認您在鍵盤按下需要的鍵而且不要在畫面上點它們。
6. 按「停止記錄」以完成該程序。

名称 编辑 内容预览 新建 打开 停止文件 自动保存文件 关闭

圖 15 - 記錄複合鍵 (快捷鍵)

1. 按「儲存」以保存設定值在您已選用的設定集內。

22 Flexikey® 應用程式

1. 若您要移除任一鍵，按該鍵以選擇它，然後按「刪除」。
2. 若您要清除所有的設定值，按「重設」以回到該鍵原先的設定值。
3. 所有已指定的快捷鍵在畫面上會變成橘色。

鍵盤設定 - 開啟 APP

您可以如以下所述來設定某個鍵來執行一特定應用程式或程式。

1. 在您已選用的設定集下啟動以及選擇鏈盤，然後按一個鍵以選擇該鍵來執行某特定應用程式，再在「功能類型」中選擇「開啟 APP」。

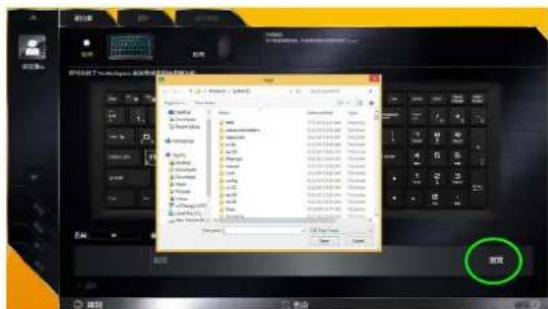

2. 在應用程式視窗右下方按「瀏覽」。

圖 16 - 開啟 APP (瀏覽至執行檔)

1. 移動至該應用程式的執行檔，然後按「Open」。
2. 該鍵現已設定為在您已選用的設定集下可啟動該應用程式，而且該鍵在畫面上會變成綠色。
3. 若您要移除任一 "啟動 APP" 鍵，選擇該鍵，然後按「重設」。
4. 按「儲存」以保存設定值在您已選用的設定集內。

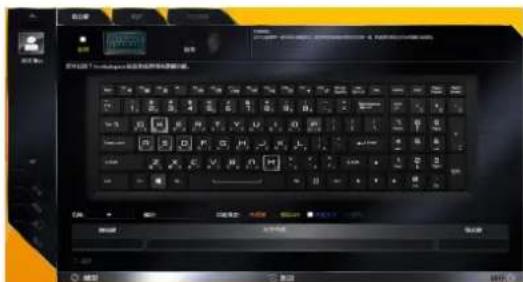

鍵盤設定·快速文字

您可以使用「快速文字」來設定單一鍵在任一應用程式內用該鍵可送出一字串。

1. 在您已選用的設定集下啟動以及選擇鍵盤，然後按一個鍵以選擇該鍵，再在「功能類型」中選擇「快速文字」。

2. 若有需要的話按一下以進入「開始鍵」欄位（開始鍵乃是在您的目標程式內用來開啟文字訊息的鍵），或者依您喜好您可以讓它維持空白。

3. 按一下以進入「備註」欄位，然後再輸入您的訊息。

1. 若有需要的話按一下以進入「發送鍵」欄位（發送鍵乃是在您的目標程式內用來發送文字訊息的鍵，例如，Enter 鍵為最常使用的鍵），或者依您喜好您可以讓它維持空白。

2. 該鍵現已設定為在您已選用的設定集下可在您的目標程式內發送文字訊息，而且該鍵在畫面上會變成藍色。

3. 若您要移除任一 "快速文字" 鍵，選擇該鍵，然後按「重設」。

4. 按「儲存」以保存設定值在您已選用的設定集內。

鍵盤設定·停用

您可以使用此程式來停用任何您不需要的鍵。

1. 在您已選用的設定集下啟動以及選擇鍵盤，然後按一下選擇要停用的鍵，再在「功能類型」中選擇「停用」。

2. 該鍵現已停用。

3. 若您要再啟動該鍵，選擇它，然後按「重設」。

4. 按「儲存」以保存設定值在您已選用的設定集內。

5. 該鍵在您已選用的設定集下會停用，而且該鍵在畫面上會變成灰色。

24 Flexikey® 應用程式

Windows 10 開始功能表、內容功能表、工作列、控制台以及設定

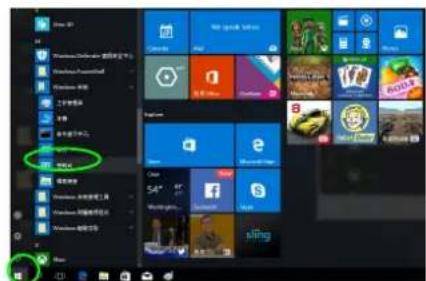

在 Windows 内，大部份應用程式、控制面板、公用程式以及程式均可由開始功能表進入（按在螢幕左下角工作列上之圖示或者您鍵盤上之 Windows 標誌鍵即可叫出開始功能表）。

用滑鼠右鍵按在螢幕左下角之工作列上之「開始功能表」圖示（或者，使用 Windows 標誌鍵 + X 鍵），即可叫出內容功能表，內中有「程式和功能」、「電源選項」、「系統」、「控制台」等等選項。

工作列之通知區域顯示在桌面畫面的底部右邊。一些在本手冊中提及的控制面板以及應用程式可經由此進入。

在整本手冊中您會看到“進入「控制台」”的指示。若要進入「控制台」，選擇開始功能表內「Windows 系統」項目下之「控制台」。

在開始功能表之「設定」項目（其也是一個程式）提供您可以很快地進入一些系統相關的控制面板的捷徑，讓您可以較快地針對「系統」、「裝置」、「網路和網際網路」、「個人化」、「App」、「帳戶」、「時間與語言」、「戲」、「輕鬆存取」、「隱私權」以及「更新與安全性」等方面調整設定。

Windows 2017 (6) 打开(O)... 使用程序(A) 保存(S) 桌面(B) 桌面管理器(M) 网络设备(U) 连接器(E) 网络设备(F) Windows Power Shell (6) Windows Power Shell (5) 工作簿(E) 帮助(H) 磁盘管理器(L) 退出(X)

圖 18 - 開始功能表、內容功能表、工作列、控制台以及設定

Windows 10 開始功能表、內容功能表、工作列、控制台以及設定

視訊功能

本系統支援兩種繪圖處理器：Intel內建式繪圖處理器（供節省電力用）以及NVIDIA獨立式繪圖處理器（供提升效能用）。當所需的驅動程式安裝妥善後，您即可以進入Windows之「顯示」控制面板來設定顯示功能與切換顯示裝置。

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics 是一種智慧型技術。此種技術讓使用者在無需手動調整設定的狀態下可由繪圖系統中獲得最佳的效能而且同時可獲得較長的電池續航時間。因此，當使用者執行一個需要額外效能與品質的應用軟體時，系統會使用獨立式繪圖處理器 (dGPU)，而當某應用軟體不需要這樣增強式效能時，系統會使用內建式繪圖處理器 (iGPU) 來執行該工作。

進入「顯示」控制面板的步驟如下:

1. 在桌面上按右鍵，然後從功能表中選擇「顯示設定」。
2. 從各功能表選擇您需要的設定值。
3. 按「套用」來儲存設定。

進入「Intel® HD Graphics 控制台」的步驟如下：

1. 在桌面上按右键，然後從功能表中選擇「Intel®顯示晶片設定」。 或者
2. 在桌面工作列之通知區域上按圖示一下，然後從功能表中選擇「Intel®顯示晶片設定」。

進入「NVIDIA 控制面板」的步驟如下：

1. 進入「控制台」。
2. 在圖示檢視下，按「NVIDIA 控制面板」（圖示）。或者
3. 在桌面上按右键，然後從功能表中選擇「NVIDIA 控制面板」。

顯示設備

除了內建液晶螢幕外，您亦可以透過 HDMI 輸出埠以 在 Windows 内，您亦可以直接透過「投影」功能表來及 / 或者 Mini DisplayPort 連接埠來連接外接顯示設備設定顯示設備（按 Windows 標誌鍵以及 P 鍵或者來做您的顯示設備。按 Fn + F7 複合鍵）。

使用「投影」功能表設定顯示設備的步驟如下：

1. 連接您的外接顯示裝置至適當的連接埠，然後將其電源打開。
2. 按 + P (Fn + F7) 複合鍵。
3. 在功能表的「僅電腦螢幕」、「同步顯示」、「延伸」以及「僅第二個螢幕」等選項中選擇適合的設定。

投影 住宅裂纹幕 同步演示 延伸 第二帧投影 渲染及视频播放手册

圖 19 投影

PC 相機

請使用 Fn + F10 複合功能鍵來打開或關閉 PC 相機模組。當 PC 相機在使用中，在 PC 相機左邊的 LED 指示燈會亮（參考第 8 頁）。

相機應用程式

您可以使用 Windows 內建的相機應用程式 📷 來照像以及擷取視訊短片。

1. 從開始功能表按在「所有應用程式」的相機應用程式的圖示來執行相機應用程式（若相機應用程式沒有釘選到開始功能表，您可以在搜尋盒輸入"相機"來尋找相機應用程式）。
2. 按一下選擇「視訊模式」或者「相片模式」。
3. 按一下相片圖示來照像，當照像時該圖示會短暫地變為黃色。
4. 按一下視訊圖示□來開始擷取視訊短片（當擷取視訊短片開始時，計時器會出現在螢幕的下面，而且該圖示會變為黃色）。
5. 若您要停止擷取視訊短片，再按一下視訊圖示
6. 您擷取的視訊短片與照的相片會儲存在「本機」的「圖片」資料夾內的「手機相簿」資料夾內，以及儲存在開始功能表的相片應用程式內。

音效功能

若您要進行音效功能設定，您可以使用在 Windows「控制台內之「聲音」控制面板，或者經由在工作列之通知區域上或者「控制台」內之「瑞昱高傳真音效管理 /Realtek Audio Manager」/圖示（在工作列之通知區域上的圖示上按右鍵即會叫出一個音效功能表）來進行設定。您可以使用 Fn + F5/F6 音量調整功能鍵來調整音量。

音量調整 在 Windows 內音量大小亦可以透過音量控制滑桿來設定。按在工作列上的「喇叭」圖示，再進行音量大小的調整。

Sound Blaster 音效

有了 Sound Blaster 應用程式，您即可依您的需求來設定音效讓您在玩遊戲軟體、播放音樂以及電影時能享有最佳音效。

圖 20 Sound Blaster Cinema 3 (在工作列通知區域之圖示)

安装 Sound Blaster 應用程式

1. 按「Option Drivers」。
2. 按「4.Install SBCinema AP」>「是」。
3. 按「是」來接受合約。
4. 按「下一步」>「完全安裝」(按鈕)。
5. 按「下一步」>「完成」來重新啟動電腦。

Sound Blaster 應用程式

從工作列之通知區域來開啟 Sound Blaster 控制面板。按索引標籤進入個別的控制面板功能表。

Sound Blaster & HDMI/Mini DisplayPort 請注意，Sound Blaster 音效不會反 應在透過 HDMI/Mini DisplayPort 連接之設備所輸出的聲音。

音效功能

電源選項

透過 Windows 「控制台」之「電源選項」（「硬體和音效」＞「電源選項」）控制面板您可以設定電源管理功能。您可以選用或設定適合的電源計劃來節省電力。此外，您亦可以透過在左邊的功能表依您所需針對電源按鈕、睡眠按鈕 (Fn + F12)、電腦上蓋（電腦螢幕在關閉狀態）、顯示器省電模式以及睡眠模式等項目調整設定值。請注意「省電」電源計劃對您的電腦在效能方面可能會有影響。

您可以由系統內建的電源計劃中選擇一個，或者在左邊的功能表選擇「建立電源計劃」，再依您所需選擇設定值來建立一個新的電源計劃。按「變更計劃設定」以及按「變更進階電源設定」來進行進階功能設定。

电源信息 控制台配置 电源时钟参数设置 电源时钟下电源的控制时钟为 电源盘上电源的时钟 建立电源参数 电源时钟不设的控制 电源电脑驱动的时钟 选择要 置入栏: Windows 诊断中心 使用省略卡 电源状态: 电源计划设定 电源计划设定: 平衡 使用此电源时钟的控制面板和电源时钟设置: ○ 站点 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级以上 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级别 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高级 ○ 高升级 ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 按钮开关控制面板和电源时钟设置: ○ 选项: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 选项: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时钟设置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和电源时针位置: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关控制面板和源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址: ● 按钮开关 控制面板及电源地址, 仅限于允许的电源。 ● 按钮开关 控制面板及电源地址, 仅限于允许的电源。 ● 按钮开关 控制面板及电源地址, 仅限于允许的电源。 ● 按钮开关 控制面板及电源地址, 仅限于允许的电源。 ● 按钮开关 控制面板及电源地址, 仅限于允许的电源。 ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● 按钮开关 控制面板及源地址: ● �指针操作按钮 (□) ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板及源地址: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: ● 按钮开关控制面板 及以下功能: 电源计划设定: - 电源计划设定: 平衡 - 电源计划设定: 平衡 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 电源类型: - 公司名称: - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公司名称 | - 公公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 公司名称: - 单位电压 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流 (V) ○ 单位电流(√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (√) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ○ 单位电流 (×) ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: ● 选项: * 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注：* 注： * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : * 注 : /td>

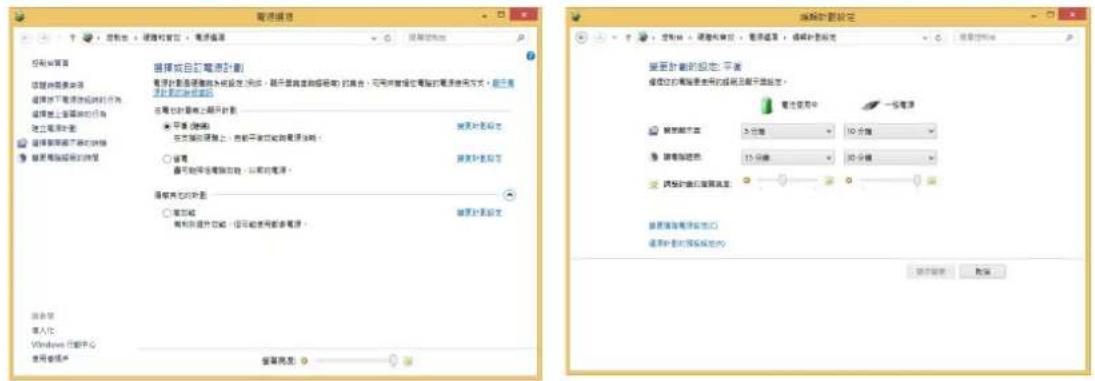

圖 21 - 電源選項

30 電源選項

安裝驅動程式

隨機所附之 Device Drivers & Utilities + User's Manual 光碟包含本機操作所需之驅動與公用程式。

驅動程式之安裝方式

您可以直接透過 autorun 程式來安裝驅動程式，或者您可以選擇用手動來安裝驅動程式。

手動安裝驅動程式

插入 Device Drivers & Utilities + User's Manual 光碟，然后按「Browse CD/DVD」按鈕。接著，在驅動程式各別之資料夾找尋安裝該驅動程式的執行檔以進行安裝動作。

Windows Update

在您安裝所有本機所需的驅動程式後，請務必啟動 Windows Update 以便獲得所有最新的安全性更新程式。更新程式內亦包括微軟公司所提供的最新的 hotfix（修補程式）。

驅動程式	頁碼
晶片組 (Chipset)	第 33 頁
Intel 視訊 (VGA)	第 33 頁
NVIDIA 視訊 (NVIDIA VGA)	第 33 頁
網路 (LAN)	第 33 頁
讀卡機 (Cardreader)	第 34 頁
觸控板 (Touchpad)	第 34 頁
飛航模式 (Airplane)	第 34 頁
Control Center	第 34 頁
MEI	第 34 頁
音效 (Audio)	第 34 頁
無線網路模組	第 35 頁
指紋辨識模組	第 37 頁
Bluetooth 模組	第 38 頁
Sound Blaster 音效	第 29 頁
英特爾 ® 快速儲存技術 (IRST)	第 34 頁
啟動 Windows Update (參考左側的敘述)

表 6 - 驅動程式安裝順序

使用 Drivers Installer 程式

插入 Device Drivers & Utilities + User's Manual 光碟，然后按「Install Drivers」按钮 / 「Option Drivers」按钮。

1. 參閱 第31頁之表6來查詢驅動程式安裝順序（驅動程式必須依此順序安裝），此與螢幕畫面功能表所列的順序相同。

2. 按一下以選擇您要安裝的驅動程式（請記下您已安裝的驅動程式）。注意：若您需要重新安裝任一驅動程式，您應先將原已安裝的驅動程式解除安裝）。

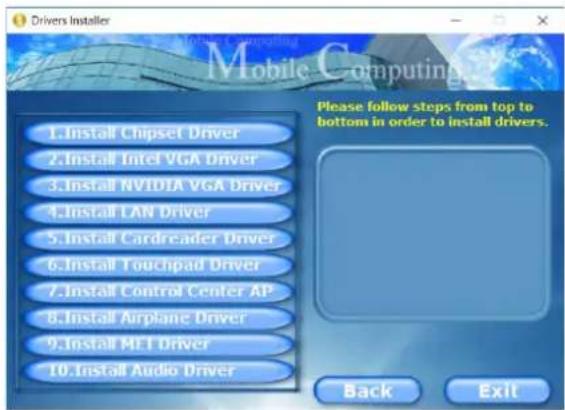

圖 22 - Drivers Installer 畫面

更新 / 重新安裝驅動程式

若您要更新或重新安裝驅動程式，您可能需要先移除原有的驅動程式。進入 Windows 的「控制台」中，然後在「程式和功能」項目上按滑鼠兩下。然後，在您要移除的驅動程式上按一下滑鼠以選取它（若該驅動程式沒有在清單中，請參考以下說明），再依照螢幕上的指示將該驅動程式移除（您有可能需要重新開機）。再參考本單元內針對該驅動程式的安裝說明來安裝該驅動程式以完成更新/重新安裝動作。若在清單中找不到您要更新/重新安裝的驅動程式，請依以下步驟進行：

1. 進入「控制台」。
2. 在「裝置管理員」圖示上按滑鼠兩下（「硬體和聲音」＞「裝置管理員」）。
3. 在您要更新 / 重新安裝的裝置上按滑鼠兩下（您有可能需要按一下“+”符號以便將次選項展開）。
4. 按「驅動程式」索引標籤，再按「更新驅動程式」或者「解除安裝」按鈕，然後依螢幕上的提示進行。

找到新硬體

在安裝過程中，若 "找到新硬體" 訊息出現，按「取消」，然後依指示繼續進行安裝動作。

32 安裝驅動程式

使用者帳戶控制

在驅動程式安裝過程中，若"使用者帳戶控制"提示出現，請按「繼續」或者「允許」，然後依指示繼續進行安裝動作。

Windows 安全性訊息

在驅動程式安裝過程中，若 "Windows 安全性" 訊息出現，請按「仍安裝此驅動程式軟體」或者「安裝」以繼續安裝該驅動程式。

若驅動程式在您所使用版本的 Windows 作業系統發行之後才發行，您即有可能會看到這類的訊息。所有我們提供的驅動程式，均會由微軟公司認證通過為適用 Windows 作業系統的驅動程式。

#

安裝驅動程式 & 電源

當您安裝驅動程式時，請確認您的電腦是由交 / 直流電源整流器供電。某些驅動程式在安裝的過程中會用到相當程度的電力，因此若電池所剩的電力不足的話，此情況可能會導致系統不正常關機以及其它系統問題的發生（注意，此情況並沒有率涉到安全問題，而且在一分鐘內電池即可開始充電）。

晶片組 (Chipset)

1. 按「Install Drivers」。
2. 按「1.Install Chipset Driver」，然後按「是」。
3. 按「下一步」>「接受」>「安装」。
4. 按「立刻重新開機」來完成安裝。

Intel 視訊 (VGA)

1. 按「2.Install VGA Driver」，然後按「是」。
2. 按「下一步」>「是」>「下一步」>「下一步」。
3. 按「完成」來重新啟動電腦。

NVIDIA 視訊 (NVIDIA VGA)

1. 按「3.Install NVIDIA VGA Driver」，然後按「是」。
2. 按「同意並繼續」按鈕以接受該授權合約中的條款。
3. 按「下一步」。
4. 按「關閉」來完成安裝。

網路 (LAN)

1. 按「4.Install LAN Driver」，然後按「是」。
2. 選擇您想要安裝的語言後，按「下一步」。
3. 按「下一步」>「下一步」。
4. 按核取方塊來選擇接受該授權合約，再按「下一步」。
5. 按「完成」>「是」來重新啟動電腦。

讀卡機 (Cardreader)

1. 按「5.Install Cardreader Driver」，然後按「是」。
2. 按「完成」來完成安裝。

觸控板 (Touchpad)

1. 按「6.Install Touchpad Driver」，然後按「是」。
2. 按「下一步」。
3. 按核取方塊來選擇接受該授權合約，再按「下一步」。
4. 按「完成」>「立刻重新開機」來重新啟動電腦。

飛航模式 (Airplane)

1. 按「7.Install Airplane Driver」，然後按「是」。
2. 按「Next」>「Install」。
3. 按「Finish」來重新啟動電腦。

Control Center

1. 按「8.Install Control Center AP」，然後按「是」。
2. 按「下一步」>「安装」。
3. 按「完成」來重新啟動電腦。

MEI

1. 按「9.Install MEI Driver」，然後按「是」。
2. 按「下一步」。
3. 按核取方塊來選擇接受該授權合約，再按「下一步」。
4. 按「下一步」>「完成」。

34 安裝驅動程式

音效 (Audio)

1. 按「10.Install Audio Driver」，然後按「是」。
2. 按「下一步」。
3. 按「完成」來重新啟動電腦。

快速儲存技術 (IRST)

1. 按「Option Drivers」。
2. 按「5. Install IRST Driver」，然後按「是」。
3. 按「下一步」>「下一步」。
4. 按核取方塊來選擇接受該授權合約，再按「下一步」。
5. 按「下一步」>「下一步」>「下一步」。
6. 按「完成」來重新啟動電腦。

無線網路模組

在安裝無線網路驅動程式前，請先確認模組電源已開啟（且您的電腦不處在「飛航模式」）。

安裝無線網路驅動程式

請依以下指示安裝驅動程式：

WLAN 與 Bluetooth 複合模組

1. 按「Option Drivers」。
2. 按「1. Install WLAN Driver」，然後按「是」。
3. 按核取方塊來選擇接受該授權合約，再按「安裝」。
4. 按「完成」來完成安裝。

Windows 內之無線網路設定

在設定無線網路前，請先確認模組電源已開啟（且您的電腦不處在「飛航模式」）。

1. 在桌面工作列之通知區域上按顯示。
2. 一個列有已存在的分享器的清單會出現。
3. 在一個分享器上按兩下以連接（或者，按一下它再按「連線」）。
4. 若有被要求，輸入一個安全性金鑰（密碼），再按「下一步」。
5. 您可以選擇是否要尋找其它裝置。
6. 當您連接到一分享器時，它會顯示「已連線」圖示。
7. 選擇任一個已連接的網路，再按「中斷連線」以離開已連線的分享器。
8. 您可以按「飛航模式」按鈕來開啟或者關閉「飛航模式」。
9. 您也可以按「Wi-Fi」按鈕來只開啟或者關閉「Wi-Fi」。

無線顯示

無線顯示 (Miracast) 技術讓您可以透過您的無線網路模組 / 無線網路與藍牙複合模組，搭配相容的視訊轉換器 / 顯示裝置 （另外購買）在房間內無需透過連接線來將您的電腦顯示器上的內容顯示在另一個顯示裝置上（如，高解析電視）。這樣，您無需將 HDMI 或者 A/V 連接線從電腦接到您的電視 / 外接顯示器即可使用該外接顯示裝置來玩遊戲，上網或者播放影片或照片。

在您設定無線顯示前，您需要先將您的相容的視訊轉換器接上您的顯示裝置。使用一條 HDMI 或者 A/V 連接線來連接，然後將顯示裝置的電源開啟，再設定您的顯示裝置至適合的頻道（相關細節請參考隨您的相容的視訊轉換器所附的說明文件）。

請注意，在 Windows 10 下無需另行安裝無線顯示技術所需的驅動程式或應用程式。

設定無線顯示

1. 請注意，在 Windows 10 下無需另行安裝無線顯示技術所需的驅動程式或應用程式。

2. 按 + P (Fn + F7) 複合鍵。

3. 一個功能表會出現在螢幕上。

4. 按「連接到無線顯示器」。

5. 系統然後會尋找相容的視訊轉換器 （此動作可能會用到60秒鐘所以讓系統有足夠的時間完成它）。

6. 在清單中任何已偵測到的顯示裝置上按滑鼠兩下。

7. 然後該顯示裝置會連接（有關您的顯示裝置的相關設定請參考隨您的相容的視訊轉換器 / 您的顯示裝置所附的說明文件）。

8. 若您要暫時切斷您電腦與您的顯示設備的連接，按 P(Fn + F7) 複合鍵，然後按「連接到無線顯示器」，再按「中斷連線」。

指紋辨識模組

請依以下安裝說明來安裝指紋辨識模組的驅動程式以及進行使用者登錄的動作。

安裝指紋辨識模組驅動程式

1. 按「Option Drivers」。

2. 按「2.Install Fingerprint Driver」>「是」。

3. 按「下一步」>「安装」>「完成」。

指紋登錄問題

如果在「Windows Hello」畫面下指紋辨識模組在您嘗試三次後均無法成功地辨識出您的指紋，它會阻擋您進入電腦。在此情況下，您需要使用您的PIN碼（您最先設定指紋辨識模組時輸入的PIN碼）來進入電腦。另外，您也可以使用您的Windows 密碼來進入電腦。在您使用您的 PIN 碼（或者 Windows 密碼）進入電腦後，若您想要變更設定值，您可以進入「設定」項目，再按「帳戶」，然後按「登錄選項」。

指紋辨識模組設定

1. 按一下在開始功能表的「設定」項目。

2. 按「帳戶」，然後按「登錄選項」。

3. 您會需要新增一個 Windows 密碼 (按在「密碼」下的「新增」)。

4. 在您已新增一個密碼後，您也需要新增一個 PIN。

5. 在 Windows Hello 下，按在「指紋」下的「設定」。

6. 在設定過程中精靈會引導您來登錄您的指紋。

7. 系統然後會指示您觸碰指紋感應器。反覆將您的手指抬起和放在感應器上（可能會需要超過二十次）。

8. 嘗試用手指不同的部位觸碰感應器不同的位置。

9. 當完成後按「關閉」。

10. 您可以選擇新增另一個指紋（建議您做此動作）或者刪除目前已登錄的指紋。

11. 您現在可以用您已登錄的手指觸碰指紋感應器來登入您的電腦。

登录 用户信息 登录 登录权限 电子邮件 (e-mail) 联系人 (email) 连接到网络 联系人和网站 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限 登录权限

圖 23
帳戶· 登錄選項

Bluetooth 模組

在安裝藍牙驅動程式前，請先確認模組電源已開啟您的電腦不處在「飛航模式」）。

(且 Windows 内之藍牙設定

在設定 Bluetooth 前，請先確認模組電源已開啟（且您的電腦不處在「飛航模式」）。

安裝藍牙驅動程式

請依以下指示安裝：

WLAN 與 Bluetooth 複合模組

1. 按「Option Drivers」。
2. 按「3. Install Combo BT Driver」，然後按「是」。
3. 按「下一步」>「下一步」。
4. 按核取方塊來選擇接受該授權合約，再按「下一步」。
5. 選擇安裝類型（「典型」為建議選項），然後按「安裝」。

6. 按「完成」來完成安裝。

7. 按一下在開始功能表的「設定」項目，然後按「裝置」。

8. 按「藍牙與其他裝置」。
9. 確認藍牙已開啟。
10. 按「新增藍牙或其他裝置」>「藍牙」，然後一個列出已找到的裝置的清單會出現。
11. 在您想要配對的裝置上按兩下，然後按「配對」。
12. 第一次連接時電腦會提供您一個配對碼讓您輸入該裝置。
13. 將配對碼輸入該裝置，然後在電腦上按「是」來完成配對。
14. 選擇一個裝置，然後按「移除裝置」來切斷該裝置與您電腦的連接。
15. 在飛機上您必須使用「飛航模式」或者將藍牙模組關閉。

38 Bluetooth 模組

TPM

在您設定 TPM（信賴平台模組）功能前，您必須先初始化信任平台。

啟動 TPM

1. 重新啟動電腦。
2. 在開機測試程式 (POST) 執行時按 F2 鍵進入 Aptio Setup Utility (系統設定程式) 進入 Aptio Setup Utility。
3. 使用箭頭鍵來選擇「Security」功能表。
4. 選擇「TPM Configuration」，然後按 Enter 鍵。
5. 按 Enter 鍵以進入「Security Device Support」功能表，然後選擇「Enable」。
6. 然後，您需要按 F4 鍵來儲存設定且重新啟動電腦。

Windows 内之 TPM 管理

您可以在 Windows 内管理您的 TPM 設定。

1. 進入 Windows 之「控制台」。
2. 按「BitLocker 磁碟機加密」(系統及安全性)。
3. 按「TPM 系統管理」。

BitLocker 等值格式 驱动器类型 BitLocker 等值格式 查看 BitLocker 保留的驱动器，可以加载到该驱动器。如果先未设置新的驱动。 作業系統驱动機 C:\Bitlocker 已載架 驱动器 固定式資料驱动機 驱动式資料驱动機 - BitLocker To Go TRANSCEND (Dr) Bitlocker 已載架 RTM 水存管理 RTM 要存管理 RTM DATA (F) Bitlocker 已載架 RSU 應照项 RD1A1 FAT32 (F) Bitlocker 已載架 RD1A1 DATA (F) Bitlocker 已載架

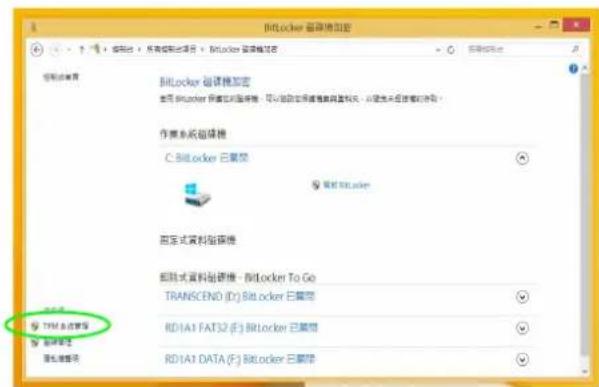

圖 24 - BitLocker 磁碟機加密 (TPM 管理)

1. 在 Windows 內您可以透過「TPM 管理」視窗來設定 TPM。因為通常大型企業與大型組織會運用到 TPM 功能，這些資訊的管理均有需仰賴系統管理人員的協助。

主轴盘上已安装可以地址 (TTM) 帮助 主轴盘上已安装 TTM 转到 使用 TTM 安装的 TTM 从现有系统 数据 如果在图层上可编辑 TTM 系统安装的 TTM，需要安装或配置该区域的图形或文本框。它可以设置一个可选的 TTM 系统的图形或文本框。该区域的图形或文本框可自动显示。 数据 TTM 已安装到“组件库”。 TTM 网络 使用 TTM 网络管理。 使用 TTM 已安装到本域。该区域 TTM 系统设置的图形或文本框。 命令: 操作 TTM 网络连接本域 TTM 系统设置的图形或文本框。 TTM 制造参数设置 指定新版本 (TFZ) 指定新版本: 10 确定 (N): 10

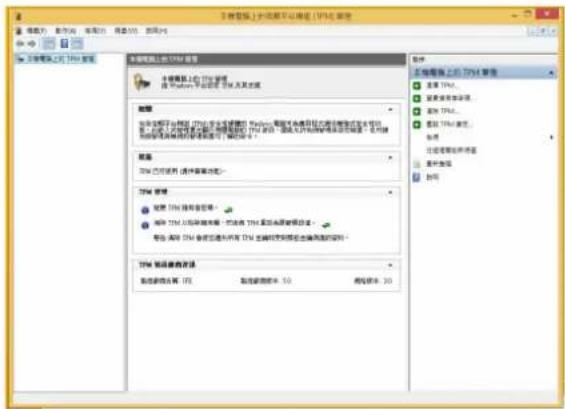

圖 25 - 本機電腦上的信賴平台模組 (TPM) 管理

TPM 動作

1. 按「準備 TPM」，然後依照在精靈內之指示來準備 TPM（這可能會需要您將電腦重新開機以及進行重新開機後之設定確認）。
2. 在電腦重新開機後，TPM 會已準備好。之後，您可以依您需要從「動作」功能表執行「關閉 TPM...」變更擁有者密碼…」「清除 TPM...」或者「重設 TPM 鎖定...」等動作。
3. 一個精靈會協助您完成所有的設定步驟。

動作 本機電器上的 TPM 管理 • 減慢 TPM... • 輔更擁有者密碼... • 清除 TPM... • 重視 TPM 領定... 檢視 從櫃檯開新視窗 ○ 重新整理 ● 說明

圖 26 - 動作功能表

故障修理

問題	可能原因-解決方案
無線網路/藍牙模組無法被偵測到。	模組是關掉的因為電腦處在「飛航模式」檢查→LED指示燈以查看是否電腦處在「飛航模式」(參考第9頁之表1)。使用Fn+F11複合功能鍵來啟動或者關閉「飛航模式」(參考第11頁之表2)。
相機模組無法被偵測到。	模組是關掉的。使用Fn+F10複合功能鍵來啟動相機模組(參考第11頁之表2)。執行相機應用程式來看視訊短片或者看照片。
電池狀態指示燈(III)橘色且/或聽到嗶聲。	電池電力非常低。插入交/直流電源整流器。若電腦沒有立即啟動,將它關機再開機。
電腦在關機狀態(或者在休眠狀態),但是它仍由插在插座且接在電腦上的交/直流電源整流器供電,或者它仍由容量仍在20%以上的電池供電。我將一個裝置插入Powered USB連接埠來充電,但是此裝置沒有開始充電的跡象。	此連接埠沒有電力供應。使用Fn+電源按鈕來開啟/關閉Powered USB連接埠的電力供應。某些外接式USB裝置不支援此功能(請查看該裝置的使用說明)。若該裝置確實不支援此功能,將電腦開機,然後再將該外接式USB裝置接上電腦來進行充電。

規格

產品規格最新資訊

在本單元內所列之產品規格在本手冊送印時均為正確的。某些規格項目（特別是處理器種類/速度）可能會因零件廠商產品推出時間變動而有變更或更新。相關細節請向您的服務中心詢問。

請注意，此系列筆記型電腦可能支援數種處理器與 / 或顯示晶片卡。

若要查詢您系統已安裝的處理器的種類，進入「開始」功能表，再選擇「設定」，然後選擇「統」，再按「關於」。在此也供已安裝記憶體數量等等的資訊。

若要查詢您系統配備的顯示晶片/卡的種類，進入「開始」功能表，再選擇「設定」，然後按「顯示器」>「進階顯示設定」>「顯示卡內容」。

核心羅輯晶片組

英特爾 ® HM175 晶片組

記憶體

二個 * 260 腳位 SO-DIMM 插槽，支援 DDR4 2400MHz 速度之記憶體

記憶體可由 8GB（至少）最多擴充至 32GB（可使用 4GB、8GB 或 16GB 記憶體模組）

(記憶體的實際操作頻率乃依處理器的前端進流排的速度而定)

基本輸出入系統 (BIOS)

64Mb SPI Flash ROM (AMI BIOS)

內建 LCD 種類

15.6 吋 (39.62cm)、16:9、UHD

防盜鎖 (Kensington 型) 插孔

BIOS 密碼

Intel PTT (針對沒有配備硬體 TPM 的機器 )

TPM 2.0

指紋辨識模組

儲存設備

一個 2.5 吋 7.0 公釐高的 SATA 介面之硬碟 / 固態硬碟 (SSD)

一個 M.2 2280 SATA/Gen3x4 介面之固態硬碟 (SSD)

備註：規格會依型號不同而有差異

鍵盤

內建全彩 LED 發光 Win-Key 鍵盤（含特殊功能鍵與數字鍵盤）

指向装置

内建觸控板

音效

高傳真音效相容介面

Sound Blaster® Cinema 3 音效

ANSP™ 耳機輸出 3D 音效

內建雙喇叭

内建陣列式麥克風

讀卡機

多合一 Push-Push 讀卡機模組

支援以下電子儲存格式：

MMC (MultiMedia Card)/ RSMMC

SD (Secure Digital)/ Mini SD/ SDHC/

SDXC (最快至 UHS-II)

M.2 插槽

插槽 1 供無線網路與 Bluetooth 複合模組用

插槽 2 供 SATA/Gen3x4 介面之固態硬碟 (SSD)

輸出入埠 / 插槽

兩個 USB 3.1 Gen 2* Type-C 連接埠 ** 三個 USB 3.0 (USB 3.1 Gen 1) 連接埠 (包括一個 Powered USB 3.0 連接埠 )

*兩個 USB 3.1 Gen 2 連接埠共享 10Gb 頻寬 **USB Type-C 連接埠可提供最多的電流是 500mA (USB 2.0)/900mA (USB 3.1)。

一個 HDMI 輸出埠

兩個 Mini DisplayPort 1.3 連接埠

一個 2 合 1 音訊插孔 (耳機插孔 & S/PDIF 光纖輸出複合插孔 )

一個麥克風插孔

一個 RJ-45 區域網路插孔

一個電源輸入插孔

通訊

內建 10/100/1000Mb Base-TX 乙太區域 網路功能

2.0M 像素 FHD PC 相機模組

Intel® Dual Band Wireless-AC 8265

支援 Windows® 10 語音助手 Cortana 功能

電源

內建 4 顆式聚合物電池組 (55WH)

交 / 直流電源整流器 （全程自我偵測）

處理器速度與電腦在直流模式 請注意，當電腦在直流模式（僅 由電池供電），處理器可能不會 全速運作。此乃一種電池保護機 制。

環境

温度

操作: 摄氏 10 度 - 35 度

非操作: 攝氏負 20 度 - 60 度

相對溼度

操作 : 20% - 80%

非操作 : 10% - 90%

尺寸 & 重量

380(寬) x 255(長) x 18.6(高) 公釐 1.98 公斤 (空機含 55WH 電池)
