用户手册 EP-P2400 SAMSUNG

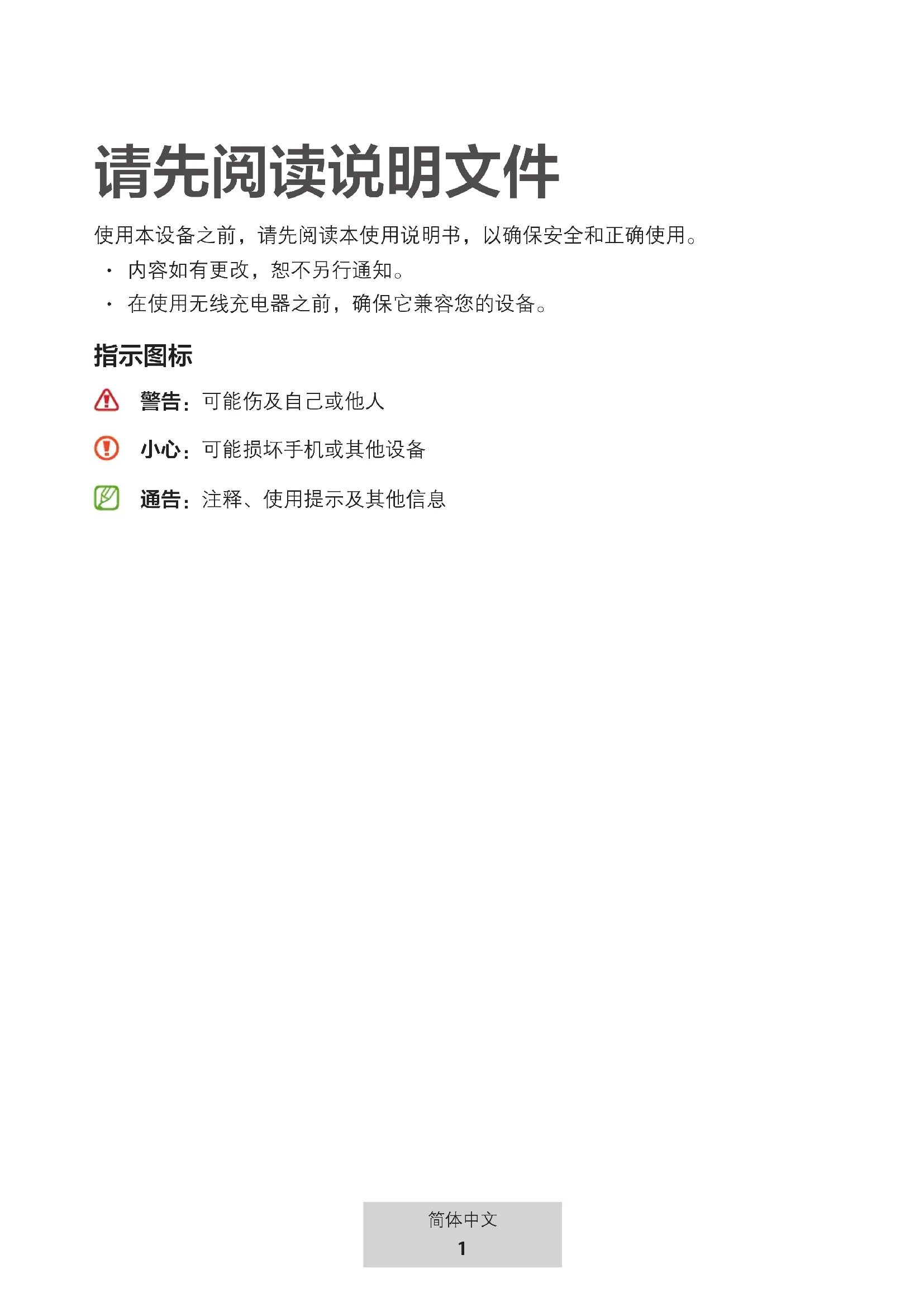

使用本设备之前，请先阅读本使用说明书，以确保安全和正确使用。

• 内容如有更改，恕不另行通知。
• 在使用无线充电器之前，确保它兼容您的设备。

指示图标

警告：可能伤及自己或他人

小心：可能损坏手机或其他设备

通告：注释、使用提示及其他信息

入门指南

包装内容

检查产品包装盒内是否有下列物品：

• 无线充电器
• USB 电源适配器
• USB 数据线
• 使用说明书

• 无线充电盖另售。
• 设备随附的物品和选配的附件可能会随所在地区或服务提供商而异。
• 随附的物品仅用于本设备，可能与其他设备不兼容。
• 可以向您的本地三星经销商购买其他配件。购买前确保其兼容该设备。
• 仅可使用 Samsung 专用配件。使用未经批准的配件可能导致不属于保修范围的性能问题和故障。
• 是否提供所有配件可能有所变化，这完全取决于制造商。有关提供配件的详细信息，请参阅三星网站。

设备部位图

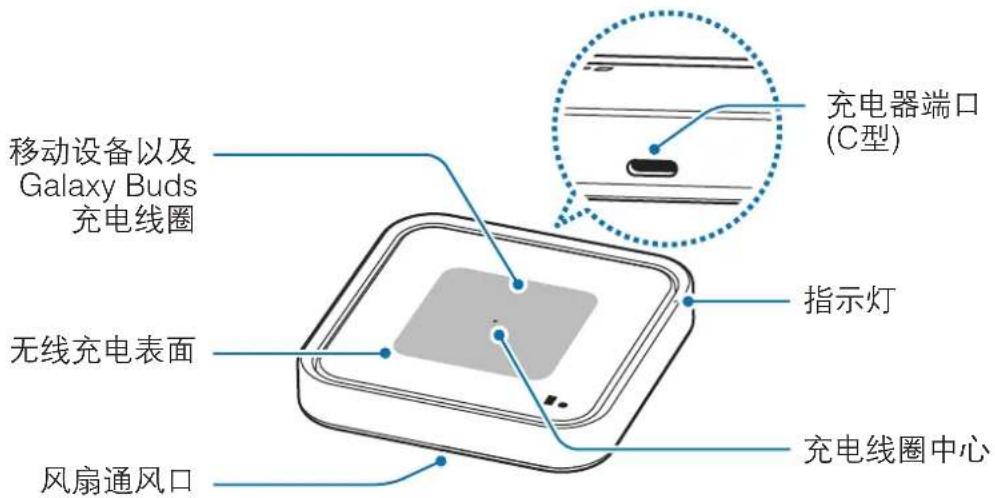

▶ EP-P2400:

移动设备以及 Galaxy Buds 充电线圈 无线充电表面 风扇通风口 充电器端口 (C型) 指示灯 充电线圈中心

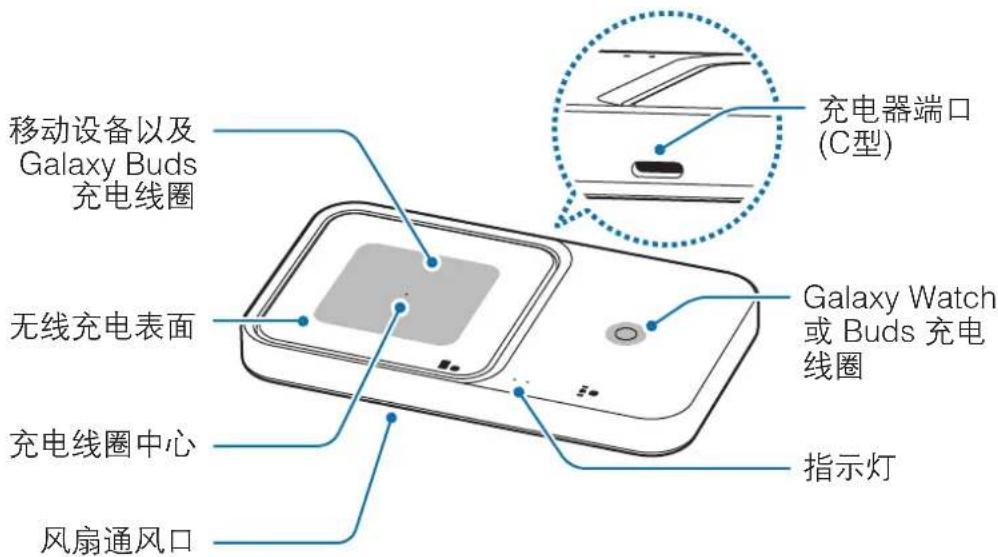

▶ EP-P5400:

移动设备以及 Galaxy Buds 充电线圈 无线充电表面 充电线圈中心 风扇通风口 指示灯 充电器端口 (C型) Galaxy Watch 或Buds 充电 线圈

无线充电器可在移动设备和 Galaxy Buds 充电线圈和手表或 Buds 充电线圈上为一个设备充电。

使用无线充电器

对设备充电

1 将充电器连接至无线充电器。

在充电器正确连接到无线充电器后，指示灯将依次闪烁红色、绿色和橙色，然后熄灭。

无线充电器与不支持 AFC (自适应快速充电) 和 SFC (超快充电) 的充电器不兼容。要使用 15W 快速无线充电 2.0 功能，请使用设备附带的充电器 (9.0V/2.77A)、SFC 充电器或 PD (电源传输) 充电器 (25W 及以上)。如果使用 PD 充电器 (小于 25W) 或 AFC 充电器，7.5W 快速无线充电 1.0 功能可能会启动。

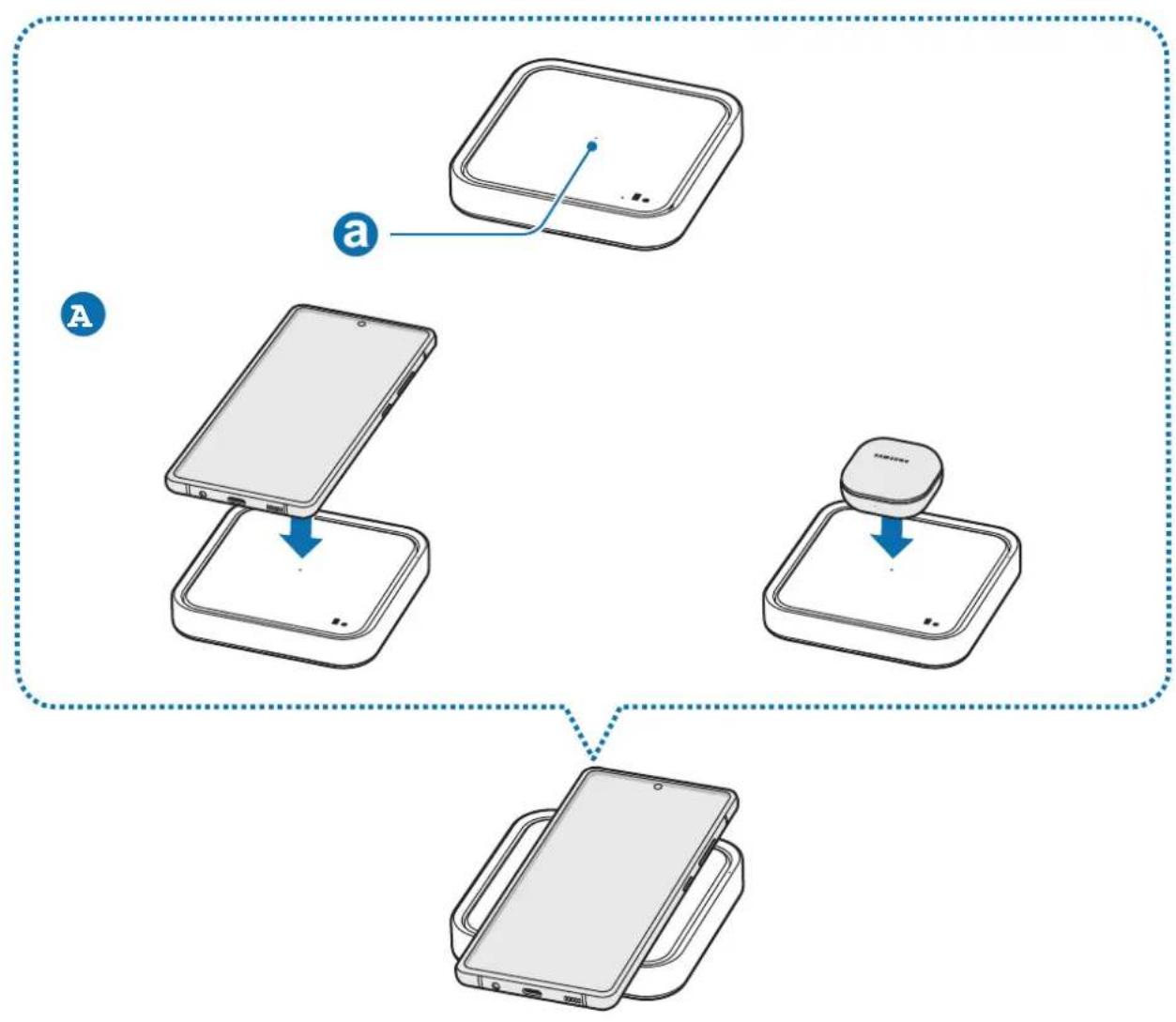

▶ EP-P2400:

2 将支持的移动设备或 Galaxy Buds 居中放置于充电线圈 (A) 上, 以对其充电 (A)。您还可在无线充电器 (B) 的手表或 Buds 充电线圈 ( ) 给 Galaxy Watch 或 Buds 充电。

• 充电将在充电线圈接触移动设备、Galaxy Buds 或 Galaxy Watch 的无线充电线圈时开始。
• 检查移动设备和 Galaxy Watch 屏幕上显示的充电图标以了解充电状态。通过 Galaxy Buds 上的电池状态指示灯的颜色来检查耳塞和充电盒的充电状态。
• 如果您将 Galaxy Watch 的两个连接带一起放置在无线充电表面上，则 Galaxy Watch 可能不会充电，因为充电线圈不会与 Galaxy Watch 的无线充电线圈接触。
• 当导电材料置于无线充电器上时，可能从无线充电器发出噪声。
• 要开始快速无线充电，请将支持快速无线充电的移动设备放在无线充电器上。有关更多信息，请参阅移动设备的用户手册。

▶ EP-P2400:

▶ EP-P5400:

3 当移动设备、Galaxy Buds 或 Galaxy Watch 充满电后，从无线充电器中取出移动设备、Galaxy Buds 或 Galaxy Watch。

有关移动设备、Galaxy Buds 或 Galaxy Watch 充电的注意事项

• 当移动设备背面和移动设备保护盖之间放有信用卡或射频识别 (RFID) 卡 (如交通卡或钥匙卡) 时，请勿将移动设备放置在无线充电器上。
• 当移动设备、Galaxy Buds 或 Galaxy Watch 和无线充电器之间放有导电材料 (例如金属物体和磁铁) 时，请勿将移动设备、Galaxy Buds 或 Galaxy Watch 置于无线充电器上。

移动设备 Galaxy Buds 或 Galaxy Watch 可能不会正确充电或过热，或者可能会损坏移动设备、Galaxy Buds、Galaxy Watch 或卡。

您可能需要单独购买充电器，具体取决于您购买的无线充电器。

• 将移动设备或 Galaxy Buds 居中置于充电线圈上，将 Galaxy Watch 或 Buds 放置在手表或 Buds 充电线圈上。如果放置不当，充电速度可能会降低或不正确充电。
• 如果您在移动设备或 Galaxy Buds 上附加了厚壳，则无线充电可能无法正常工作。如果您的手机壳较厚，请先将其卸下，然后再将移动设备放在无线充电器上。
• 同时对多个设备充电可能会降低充电速度。
• 如果在无线充电期间将充电器连接到移动设备或 Galaxy Buds，则无线充电功能将不可用。
• 当对 Galaxy Watch 充电时，将 Galaxy Watch 更新至最新软件版本。如果没有安装最新的软件，充电速度可能比较缓慢。
• 如果在网络信号较弱的区域使用无线充电器，可能会失去网络连接。

- 在无线充电期间，无线充电器可能产生噪声。

- 当通过无线方式为 Galaxy Buds 或 Galaxy Watch 充电，或通过快速无线充电为移动设备充电时，无线充电垫内的风扇可能会产生噪音。要在为移动设备充电时降低风扇噪音，请禁用快速无线充电功能。要了解如何停用快速无线充电功能，请参阅移动设备的用户手册。

- 为节约能源，请在不使用时拔下充电器。USB 电源适配器不带电源开关，因此在不使用时必须从电源插座拔下 USB 电源适配器以节约电量。充电时，充电器应保持紧贴电源插座并易于拔插。

同时给多个设备充电

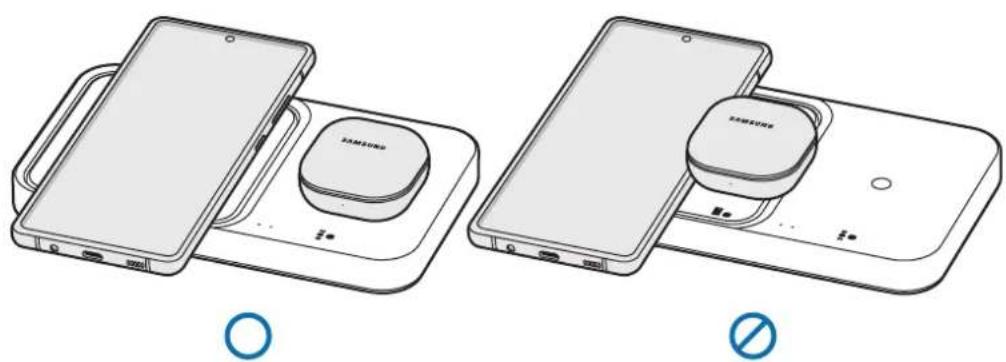

▶ 对移动设备和 Galaxy Buds 充电

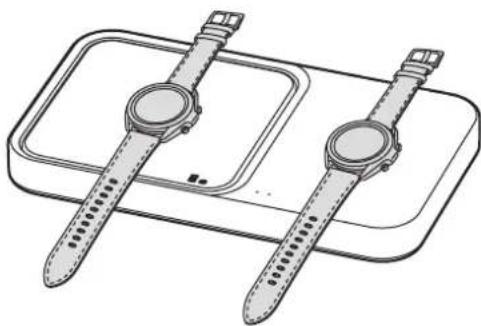

▶ 对 Galaxy Watch 充电

颜色 状态
红色 → 绿色 →橙色	· 连接电源插座时
红色	· 充电时
绿色	· 充满电时
闪烁红光	· 在一般错误引起充电不当时
闪烁橙色	· 使用未经批准的充电器引起充电不当时
关闭	· 当将移动设备、Galaxy Buds 或 Galaxy Watch 从无线充电器上移除时或无线充电器未连接至电源插座时

• 如果指示灯不按说明工作，请将充电器与无线充电器断开连接，然后重新连接。
• 指示灯的工作方式可能有所不同，具体视移动设备、无线充电盖、Galaxy Buds 或 Galaxy Watch 而定。

注意事项

产品中有害物质的名称及其含量

部件名称	有害物质
	铅(Pb)汞(Hg)镉(Cd)			六价铬( Cr^6+ )	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板组件	XOO	OOO
塑料	OOO	OOO
金属	XOO	OOO
电池	XOO	OOO
附件	XOO	OOO

本表格依据 SJ/T 11364 的规定编制。

O：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X：表示该有害物质至少在该部件某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

本表格提供的信息是基于供应商提供的数据及三星公司的检测结果。在当前技术水平下，所有有害物质的使用控制到了最底线。三星公司会继续努力通过改进技术来减少这些物质的使用。

本产品的“环保使用期限”为20年，其标识如左图所示。电池等可更换部件的环保使用期限可能与产品的环保使用期限不同。只有在本手册所述的正常情况下使用本产品时，“环保使用期限”才有效。

版权

版权 © 2022 Samsung Electronics Co., Ltd.

本手册受国际版权法的保护。

不得以任何形式或方式 (电子或机械) 复制、分发、转译或传播本手册中的任何内容，包括影印、录制或存储在任何信息存储器和检索系统中。

商标

• SAMSUNG 和 SAMSUNG 徽标是 Samsung Electronics Co., Ltd. 的注册商标。
• 其他所有商标和版权均为各自所有者的财产。

優先閱讀

請在使用裝置之前閱讀本手冊，以確保安全而正確地使用。

• 影像外觀可能與實際產品不同。內容如有變更，恕不另行通知。
- 在使用無線充電器之前，請確認這與您的裝置相容。

指示圖示

警告：可能會造成個人或他人身體傷害的情況
注意：可能會損壞裝置或其他設備的情況
注意事項：備註、使用提示或其他資訊

入門

包装内容物

檢查產品包裝盒中是否有以下物件：

• 無線充電蓋單獨出售。
• 裝置隨附之物件及任何可用配件可能因地區或服務提供者而異。
• 隨附項目的設計僅適用於本裝置，可能不相容於其他裝置。
• 外觀和規格可隨時變更，不必事先通知。
• 您可以向當地的 Samsung 零售商購買其他配件。在購買前，請先確認與裝置相容。
• 僅使用 Samsung 核准的配件。使用未經核准的配件可能會造成不在保固範圍內的性能問題和故障。
• 所有配件的可用性可隨時改變，完全視製造公司而定。如需更多關於可用配件的資訊，請參閱 Samsung 網站。

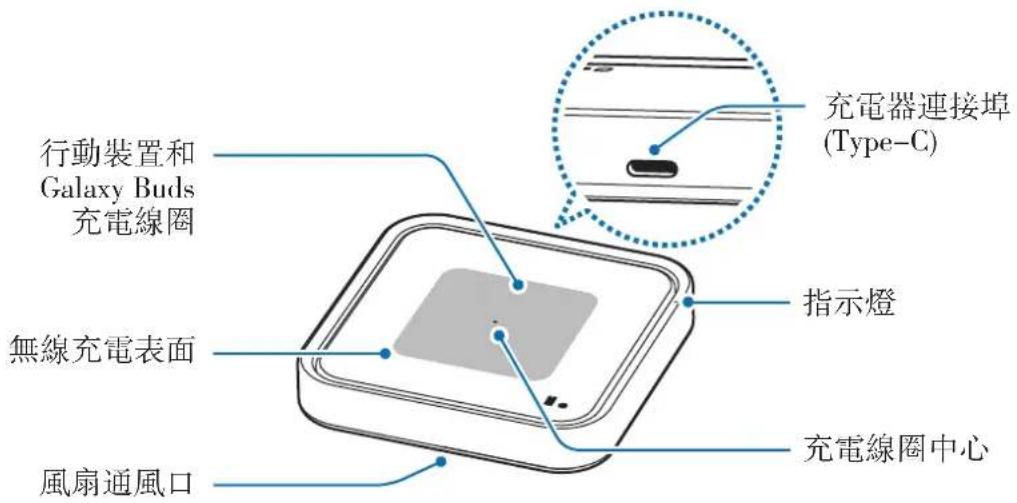

装置配置

▶ EP-P2400 :

行動裝置和 Galaxy Buds 充電線圈 無線充電表面 風扇通風口 指示燈 充電器連接埠 (Type-C) 充電線圈中心

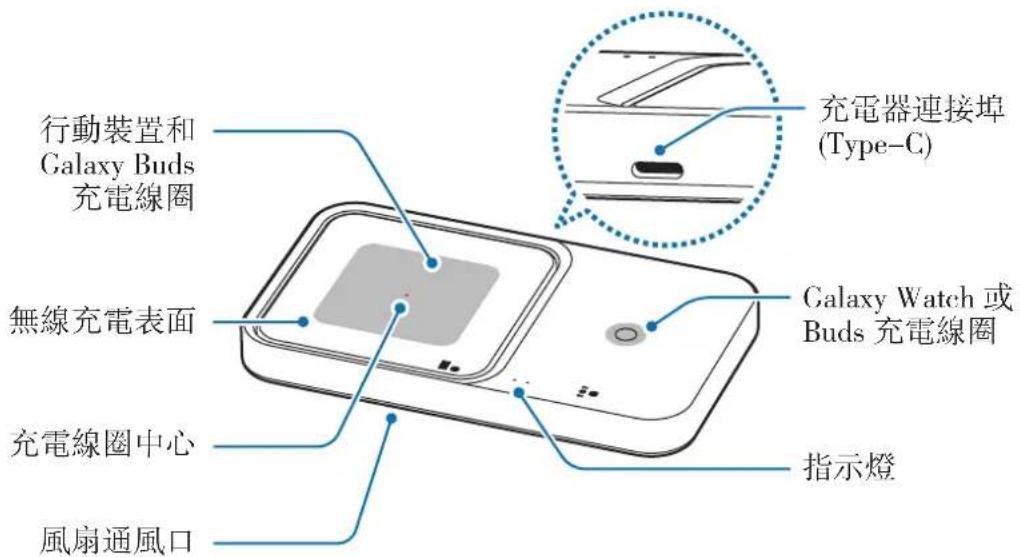

▶ EP-P5400 :

行動裝置和 Galaxy Buds 充電線圈 無線充電表面 充電線圈中心 風扇通風口 指示燈 Galaxy Watch 或 Buds 充電線圈 充電器連接埠 (Type-C)

無線充電器在行動裝置和 Galaxy Buds 充電線圈以及 Watch 或 Buds 充電線圈上可為一個裝置充電。

使用無線充電器

對裝置充電

1 將充電器連接至無線充電器。

充電器正確連接至無線充電器後，指示燈會閃爍紅燈、綠燈和橘燈，然後熄滅。

無線充電器與不支援 AFC (調適型快速充電) 和 SFC (超快速充電) 的充電器不相容。若要使用 15W 快速無線充電 2.0 功能，請使用裝置隨附的充電器 (9.0V/2.77A)、SFC 充電器或 PD (電力輸送) 充電器 (25W 和更高)。若使用 PD 充電器 (低於 25 W) 或 AFC 充電器，7.5W 快速無線充電 1.0 功能可能可以運作。

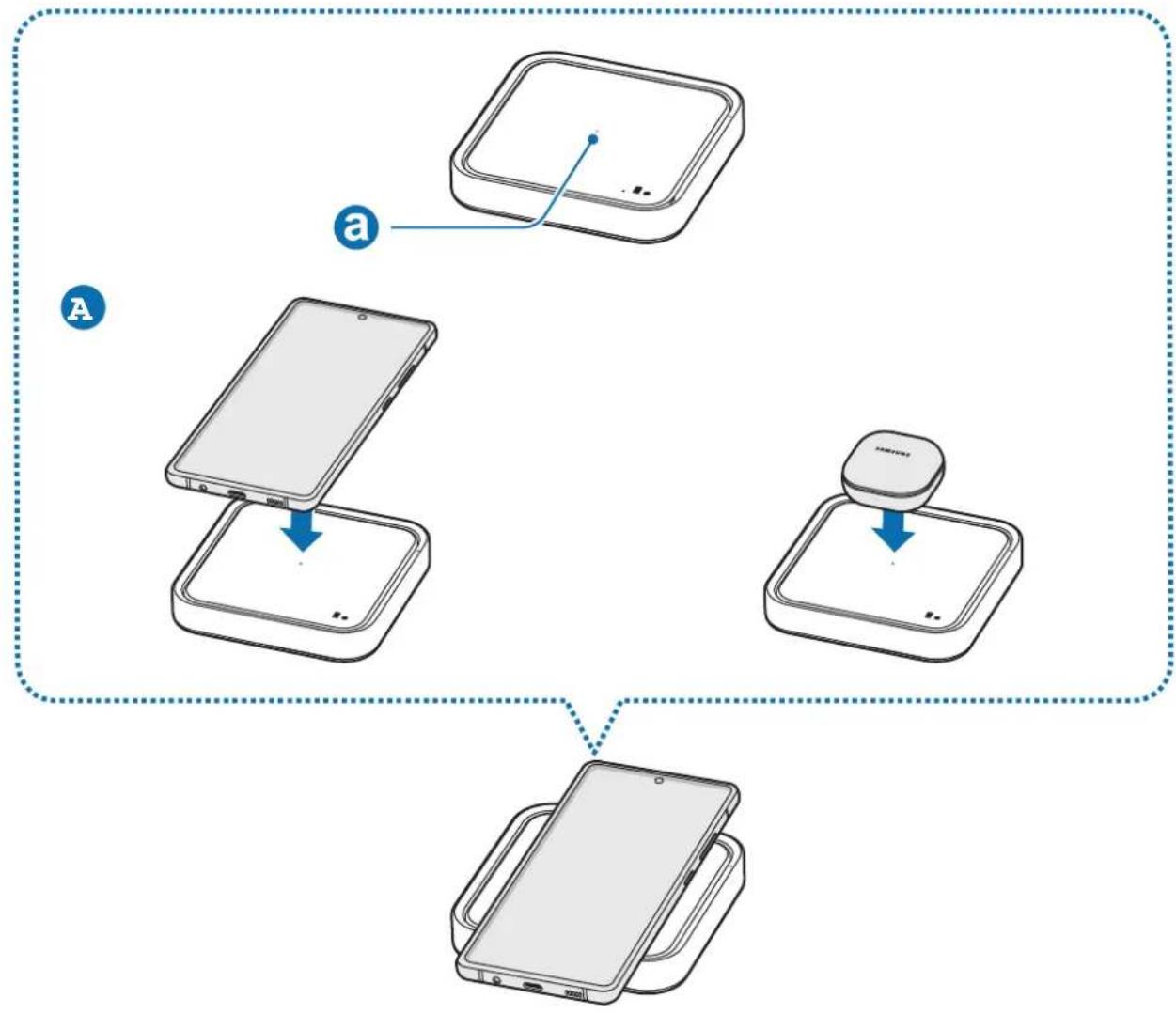

▶ EP-P2400 :

2 將支援的行動裝置或 Galaxy Buds 中心置於充電線圈中心 (以進行充電 (A)。您也可以在無線充電器 (B) 的手錶或 Buds 充電線圈 (b) 上為 Galaxy Watch 或 Buds 充電。

• 充電線圈接觸到行動裝置、Galaxy Buds 或 Galaxy Watch 的無線充電線圈時，就會開始充電。
• 查看行動裝置和 Galaxy Watch 螢幕上顯示的充電圖示，瞭解充電狀態。透過 Galaxy Buds 上電池狀態指示燈的顏色查看耳塞和充電殼的充電狀態。
• 若將含有兩條連接帶的 Galaxy Watch 一起置於無線充電表面，Galaxy Watch 可能不會充電，因爲充電線圈沒有接觸 Galaxy Watch 的無線充電線圈。
• 若將導電材料置於無線充電器上，無線充電器可能會產生雜音。
• 若要開始快速無線充電，請將支援快速無線充電的行動裝置置於無線充電器上。如需詳細資料，請參閱行動裝置的使用手冊。

▶ EP-P2400 :

▶ EP-P5400 :

3 行動裝置、Galaxy Buds 或 Galaxy Watch 完全充電後，請從無線充電器取下行動裝置、Galaxy Buds 或 Galaxy Watch。

行動裝置、Galaxy Buds 或 Galaxy Watch 的充電注意事項

• 當行動裝置背面與行動裝置保護套之間放有信用卡或無線射頻識別系統 (RFID) 卡片 (例如交通卡或門禁卡) 時，請勿將行動裝置放於無線充電器上方。
• 請勿在金屬物件和磁鐵等導電材料位於行動裝置、Galaxy Buds 或 Galaxy Watch 和無線充電器之間時，將行動裝置、Galaxy Buds 或 Galaxy Watch 放在無線充電器上。

行動裝置、Galaxy Buds 或 Galaxy Watch 可能無法正常充電或可能會過熱，或者行動裝置、Galaxy Buds、Galaxy Watch 或卡片可能會損壞。

您可能需要根據您購買的無線充電器另外購買充電器。

• 將行動裝置或 Galaxy Buds 中心置於充電線圈中心，並將 Galaxy Watch 或 Buds 置於手錶或 Buds 充電線圈。若您沒有正確置放，充電速度可能會降低，或可能無法正確充電。
• 若您已為行動裝置或 Galaxy Buds 裝上厚殼，則無線充電無法正確運作。若保護殼很厚，請先拆下，再將行動裝置置於無線充電器上。
• 同時充電多個裝置可能會降低充電速度。
• 若您在無線充電期間將充電器連接至行動裝置或 Galaxy Buds，將無法使用無線充電功能。
• 充電 Galaxy Watch 時，請將 Galaxy Watch 更新為最新軟體。若未安裝最新軟體，充電速度可能會很慢。
• 若您將無線充電器使用於網路訊號不佳之場所，您可能會收不到網路訊號。

- 在無線充電期間，無線充電器可能會產生噪音。

- 為 Galaxy Buds 或 Galaxy Watch 進行無線充電時，或透過快速無線充電為行動裝置充電時，無線充電墊內部的風扇可能會產生噪音。若要在為行動裝置充電時降低風扇噪音，請停用快速無線充電功能。若要查看停用快速無線充電功能的方式，請參閱行動裝置的使用手冊。

- 為了節約能源，當不使用時請拔下充電器插頭。充電器本身沒有電源開關，所以在不用時必須從插座上拔下充電器的插頭以免浪費電。裝置在充電時插頭應緊密地保持在電源插座上。

同時充電多個裝置

▶ 為行動裝置和 Galaxy Buds 充電

▶ 為 Galaxy Watch 充電

色彩 狀態
紅色→綠色→橙色	· 在連接至電源插座時
紅色	· 充電時
綠色	· 充飽電時
閃爍紅燈	· 因一般錯誤而沒有正確充電
閃爍橙色	· 因未核准的充電器而沒有正確充電
熄滅	· 從無線充電器取下行動裝置、Galaxy Buds 或 Galaxy Watch 時,或在無線充電器未連接至電源插座時

• 若指示燈沒有按描述運作，請從無線充電器斷開充電器，然後重新連接。
• 指示燈的運作方式可能會不同，這取決於行動裝置、無線充電器蓋、Galaxy Buds 或 Galaxy Watch。

注意事項

電磁波警語：

• 取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
• 低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
• 前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
• 應避免影響附近雷達系統之操作。
• 高增益指向性天線只得應用於固定式點對點系統。

設備名稱:無線閃充充電板,型號(型式):EP-P2400設備名稱:無線閃充充電板(雙座充),型號(型式):EP-P5400Equipment name Type designation (Type)
單元Unit	限用物質及其化學符號Restricted substances and its chemical symbols
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
電路板	-	○	○	○	○	○
塑膠外殼	○	○	○	○	○	○
矽膠	○	○	○	○	○	○
線圈	-	○	○	○	○	○
備考1.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 1:“○”indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考2.“-”係指該項限用物質為排除項目。Note 2:The “-” indicates that the restricted substance corresponds to the exemption.

版權

不得以任何形式或透過任何方法重製、散佈、翻譯或傳送本手冊的任何部分 (包括以電子或機械的手段，在任何資訊儲存及擷取系統中進行複印、錄製或儲存)。

商標

• SAMSUNG 和 SAMSUNG 標誌是 Samsung Electronics Co., Ltd. 的註冊商標。
  所有其他的商標及版權為各自所有人的財產。
