LE60A3000 - 电视 HAIER - 免费用户手册

用户手册 LE60A3000 HAIER

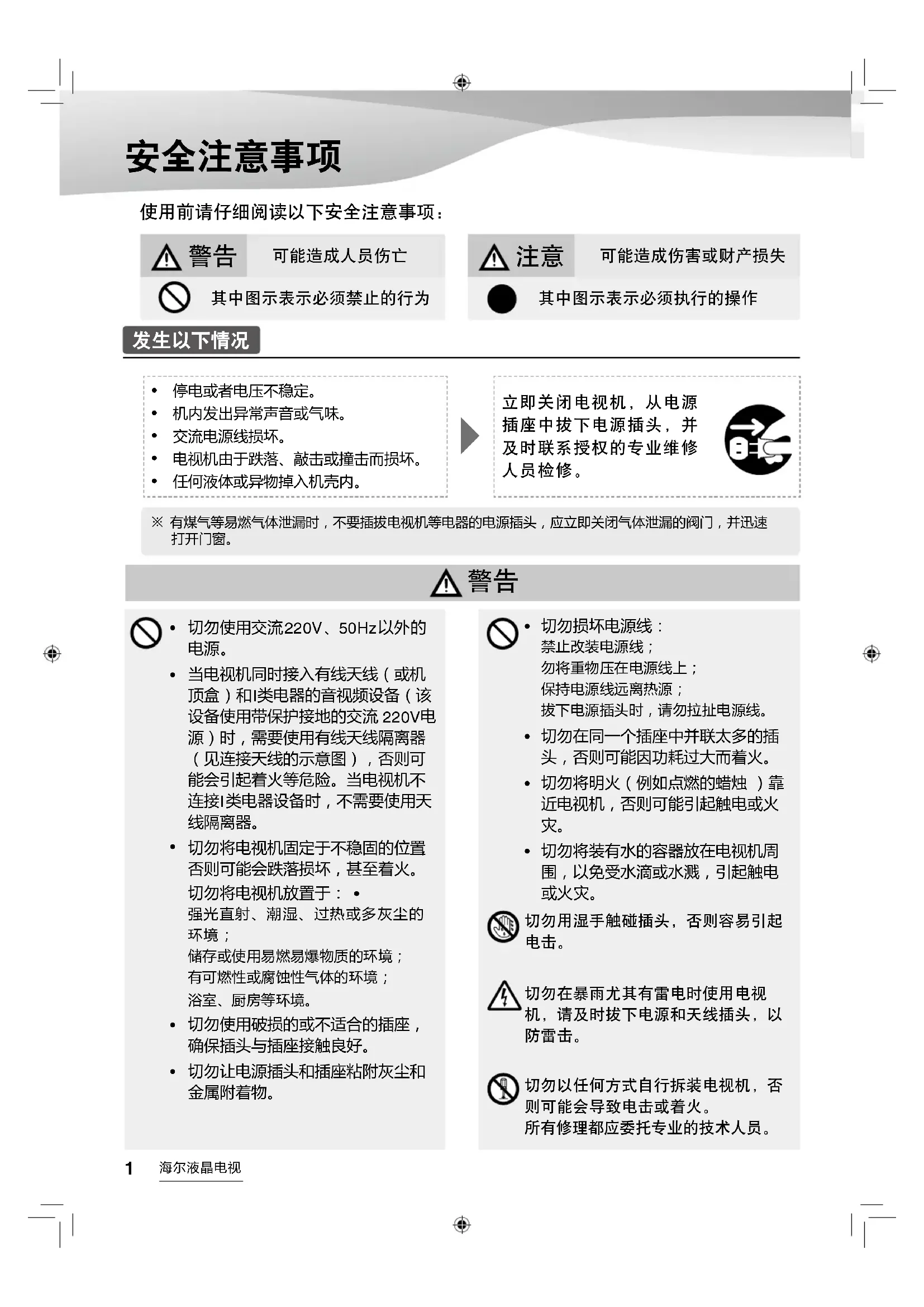

其中图示表示必须禁止的行为 其中图示表示必须执行的操作 停电或者电压不稳定。• 机内发出异常声音或气味。• 交流电源线损坏。• 电视机由于跌落、敲击或撞击而损坏。• 任何液体或异物掉入机壳内。• 立即关闭电视机，从电源插座中拔下电源插头，并及时联系授权的专业维修人员检修。

有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速打开门窗。

类电器的音视频设备（该设备使用带保护接地的交流 220V

源）时，需要使用有线天线隔离器（见连接天线的示意图），否则可能会引起着火等危险。当电视机不

类电器设备时，不需要使用天线隔离器。切勿将电视机固定于不稳固的位置• 否则可能会跌落损坏，甚至着火。切勿将电视机放置于： • 强光直射、潮湿、过热或多灰尘的

储存或使用易燃易爆物质的环境； 有可燃性或腐蚀性气体的环境；

切勿使用破损的或不适合的插座，• 确保插头与插座接触良好。切勿让电源插头和插座粘附灰尘和• 金属附着物。切勿损坏电源线：•

拔下电源插头时，请勿拉扯电源线。 切勿在同一个插座中并联太多的插• 头，否则可能因功耗过大而着火。切勿将明火（例如点燃的蜡烛

• 近电视机，否则可能引起触电或火 切勿将装有水的容器放在电视机周• 围，以免受水滴或水溅，引起触电

切勿用湿手触碰插头，否则容易引起 切勿在暴雨尤其有雷电时使用电视机，请及时拔下电源和天线插头，以 切勿以任何方式自行拆装电视机，否则可能会导致电击或着火。 所有修理都应委托专业的技术人员。海尔液晶电视

柔软的抹布蘸少量清水擦拭，切勿使 用工业化学试剂，注意防止异物和水

或用力扭曲、挤压液晶显示屏。 若液晶显示屏破裂，液体溅上皮肤，请立

住底部，切勿对面板施加压力。 切勿让静止画面（静止画面包括标志、

视频游戏、电脑图像、电子文本和 4 : 3 模式显示的图像等）显示超过两小时

否则电视机上会出现永久的残像。 因此而影响电视图像的收看，不属于保修

LCD/PDP 类彩色电视机的环保标识和产品中非环保类物质或元素的名称及含量的说明 1.产品中非环保类物质或元素的名称及含量：

〇 〇 〇电子陶瓷元件 〇 〇 〇 〇 〇钢；铜；铝合金金属 〇 〇 〇 〇 〇电子部件和发光管的玻璃

表示该非环保类物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

表示该非环保类物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006

2.环保标识的说明： 本产品根据国家法规《电子信息产品污染控制管理办法》的相关规定，采用了国家行

SJ/T 11364-2006 电子信息产品污染控制标识要求》中电子信息产品污染控

3.废弃电器电子产品回收处理说明： 若您打算废弃本产品，请联系当地合法的废弃电器电子产品处理回收企业。 本产品外观部件均采用绿色环保材料制造，所含有的非环保类物质或元素皆由于全球的技术和工艺水 平限制而无法实现非环保类物质或元素的完全替代，但本产品中非环保类物质的含量极其微少，长期 使用不会对人体产生危害，请放心使用。 安全注意事项海尔液晶电视

电视机 遥控器 使用说明书 底座相关 天线隔离器 信号线

勿将电视机放置在可能会受到机械震动的地方。

勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。

勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。

如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。

应将电视机安装在易于插拔的交流电源插座附近。

为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。

本书中的外观仅是示意图，请以购买的实物为准。 螺钉×

安装之前，请在放置电视机的地方铺设减震垫，以防电视机损坏。

将附件中四颗螺钉插入到底座背面的4.个孔中并拧紧。

安装完成。若要拆卸底座，.请以相反的次序执行步骤。

当电视机同时接入有线天线（或机顶盒）和I类电器的音视频 设备（该设备使用带保护接地的交流220V电源）时，需要 使用有线天线隔离器，否则可能会引起着火等危险。

当电视机不连接I类电器设备时，不需要使用天线隔离器。 本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。※ 第一次使用电视机收看电视前需要搜索节目。→ 第8页“节目搜索”。1. 将AV视频线插入视频1输入端子中。2. 连接好机顶盒后端的AV视频线。3. 将机顶盒和机器上的AV视频线按照相应的颜色对接。海尔液晶电视

分钟蓝屏无 信 号输 入 ，将 自 动转入待 机 状态 。 如果 长 时间 不 使用 电 视机 ， 请关 闭 电源 开• 关， 并 拔下 电 源插 头 ，以 节 约能 源 。电 视 机处于 待 机状 态 下也 会 消耗 电 能。

接通 电 源后 ， 按下 电 视机 上 的电 源 开关 键 ，• 电视 机 进入 待 机状 态 ，按 遥 控器 上 的待 机 开关键 ， 电视 机 进入 正 常的 播 放状 态 。

电视外观仅是示意图，请以购买的实物为准！

.连接各种USB设备。如U盘、数码相机、移动硬. .盘、摄像头、鼠标、键盘、麦克等。

..连接电视监视器等带有音视频输入端口的设备。

.连接DVD、录像机等带有音视频输出端口的设备。

连接各种高清晰度多媒体设备，如DVD、蓝光播放.. .....器、高清有线机顶盒等。

......通过网线（RJ45）连接网络。

.连接至分量/视频输出设备，如DVD等。

.连接至分量/视频2/电脑的音频输出端口。

.连接功放或其它音响设备，必须同时带有数字音频.. .同轴输入端口。海尔液晶电视

*1..遥控器使用两节七号电池。*2..按图所示方式安装电池，并确保电池正负极安装正确。*3..切勿混用新旧电池。长时间不使用遥控器，请将电池取出。*4..妥善处理废旧电池，以免儿童触及。 该电视为网络电视，随着技术的更新，电视功能或屏显会有所不同，请以购买的实物为准。

.TV下用于呼出电视聚，应用下用于呼出TV小窗口（DTV除外）.TV/信源 .非TV下按此键进入TV.流媒体 .按此键进入Myfun主界面.节目指南 .DTV下用于呼出节目指南菜单.数字按钮.输入数字进行频道切换，若输入多位数频道.号，请在3秒内连续输入数字.屏显 .显示屏幕信息.回看 .返回前一个收看频道.音量+/- .调整音量.静音 .关闭或打开声音.3D .暂不起作用.节目∧/∨ .切换频道.节目列表 .DTV下用于呼出节目列表菜单.云生活 .暂不起作用.近期任务 .打开近期任务菜单.HOME .进入HOME主界面.工具 .暂不起作用.菜单 .进入主菜单界面.上/下翻页 .向上或向下翻页.导航键 .在菜单或选项中上\下\左\右移动.确认 .确认选择.截屏 .截取当前屏幕（截屏前要插入SD卡）.返回 .返回上一级菜单.红/绿/黄/蓝. .功能键，在不同应用程序下具备不同功能，..当屏幕上有提示时可以使用.控制键 .百视通下播放控制使用遥控器时，请将遥控器对准电视机上的遥控感应器。本机型适用遥控器型号：HTR-A18B海尔液晶电视

按“确认”键开始自动搜台。如果需要中断请按“返回”键返回上一级菜单。按“确认”键开始自动搜台。如果需要中断请按“返回”键返回上一级菜单。

ATV自动搜台当前搜索到 ： 确认 取消 10% DTV自动搜台 当前搜索到： 0个电视 0个广播

DTV自动搜索 有线 输入符号率 6875Kbps 调制方式 64QAM

DTV自动搜索 DTV手动搜索 DTV高级搜索 CI卡信息 ATV自动搜台

DTV自动搜索 DTV手动搜索 DTV高级搜索 CI卡信息

对比度 50 亮度 50 色度 50 清晰度 50 色调 50 背光 10 LED九段色域延伸 标准

对比度 50 亮度 50 色度 50 清晰度 50 色调 50 背光 10 LED九段色域延伸 标准

搜台需要等待一段时间，搜台完毕后自动结束，并开始播

搜台需要等待一段时间，搜台完毕后自动结束，并开始播放节目。

第一次使用电视机收看电视前需要搜索节目。搜索节目前，请确认天线已正确连接.→.第5页“连接天线”。需要搜索全部节目使用.[自动搜台]，需要搜索个别节目使用.[手动搜台]电视菜单下，按、 、 、 键控制光标。 键进入光标选择项目。按“返回”键回到上级菜单。按遥控器上的“TV/信源”键显示信号源菜单，按、 键选择.[模拟电视]或.[数字电视].信号源， 并按“确认”键确认。自动搜台后将按照频段自动排列频道顺序。 原本的节目列表将被覆盖。 海尔液晶电视

本机支持网络功能，首先必须正确连接网络。 以下是两种网络连接方式，您可根据实际情况选择最适当的连接方式。 外部的调制解调器（ADSL/有线通/网通等）墙上的调制解调器端口调制解调器缆线LAN 缆线 ഻ฉڦMBO܋ MBOમ၍ 通过无线路由器连接至互联网。 *.本机已内置无线网络适配器，无需外接。 无线路由器设置请参照无线路由器说明书。

ADSL 、有线通、网通等），通过路由器拨号方式连接互联网。

连接至有线路由器，通过墙上的 LAN 端口连接互联网。海尔液晶电视

选择想要的网络连接方式，并正确设置参数。

如果连接了.LAN.线缆且支持.DHCP（自动设置），将会自动配置网络协议.(IP).设置值。

如果想要手动设置网络协议，按下列步骤操作：

键选择需要更改的数字段，按数字键直接输入相应 [IP

系统会自动搜索可用的无线网络接入点，按. 键进入子菜单，WiFi设置为

键进入,.按 、 键在列表中选择你要连接的接入点，按

如果你选择了有安全认证的接入点，确认后会出现密码.

网络SSID：显示无线网络名称。密..........码：输入无线网络的安全认证密码，按“确认”键按照提示用软键盘输入。连..........接：按、 键，选择

WiFi DirectWiFi热点 WiFi SSID 点此选择无线网络自动获取IP地址 IP地址

WiFi Direct WiFi热点 自动获取IP地址 IP地址

为了用户更方便操作本机，本机配备电子说明书， 更多应用请参见电子说明书。 电子说明书内置于电视机.[应用程序].版块中。

由于接收的信号不同，电视图像在商店时要比家中的有线信号电视图像效果清楚。请尝试播放高清（HD)信号传输的内容，许多高清(HD）频道是由标清（SD)内容升级 请将视频输出设备的分辨率调整到1080i或720P。请使用HDMI或者分量线缆来传输高清画质。尝试关闭电视并重新启动。

图像没有颜色或没有声音电视图像没有商店里看起来那么清晰收不到节目信号连接外部设备时没有信号

• 第5页“连接天线”→第6页“外接设备连接” 在您要求修理前，请检查以下项目。 如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。

电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗• 点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素，不会影响电视机的整体性能。关于网络连接的问题，请参考第 页“网络连接”。• 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。• 如果画面、声音没有异常，出现以下情况不用担心： • 用手触摸液晶显示屏和金属后壳感到静电。 电视机后部和屏幕温度较高。海尔液晶电视

机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据）

℃，请先将机器放置于工作温度的环境中进行恢复

然后再通电使用，以保护您的电视机不受到损坏。产品执行标准：Q/0212HDZ 157-2010

设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参考，请 您以购买的实物为准。海尔液晶电视

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服

“1”：指安装服务“一次就好” “5”：指五项组合服务

指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗。

产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源。 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务。

服务完毕将服务现场清理干净。欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话 4006 999 999 进行投诉，经核实无误，您将获得 元监督奖金！海尔，期待您的参与！选购更多产品请登录海尔网上商城（www.ehaier.com更便捷更快速更省钱）如果您的产品有服务需求，欢迎体验海尔自助服务在线安装、报修。（自助服务专区：www.haier.cn）

感谢您选用海尔牌电视机，我公司将按照《中华人民共和国消费者权益保护法》的有关规定及我公司对用户的真诚承诺，凭此保修说明及发票，为您提供下列服务： 、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组件（背光板）、逻辑组件

、高频调谐器、电源板、电源适配器；等离子电视主要部件为：显示屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器、电源板。 、“三包”有效期的计算方法如下： 2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起 2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。 、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。 、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务： 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的； 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落等）造成故障的； 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的； 遥控器因电池漏液、浸泡液体腐蚀导致损坏； 遥控器因剧烈震动内外部受损。收费修理应向您提供收费标准及发票。 、每次服务后，如满意，请在上门服务记录单上签字。 、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。 、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒

使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。地址：青岛市高科园海尔信息产业园 网址：www.haier.com 电话：4006 999 999 服务与支持登录地址：http://service.haier.com

生产日期详见S/N码 2013年03月02版次 专用号：0090510570J
