用户手册 LDP135151 VIEWSONIC

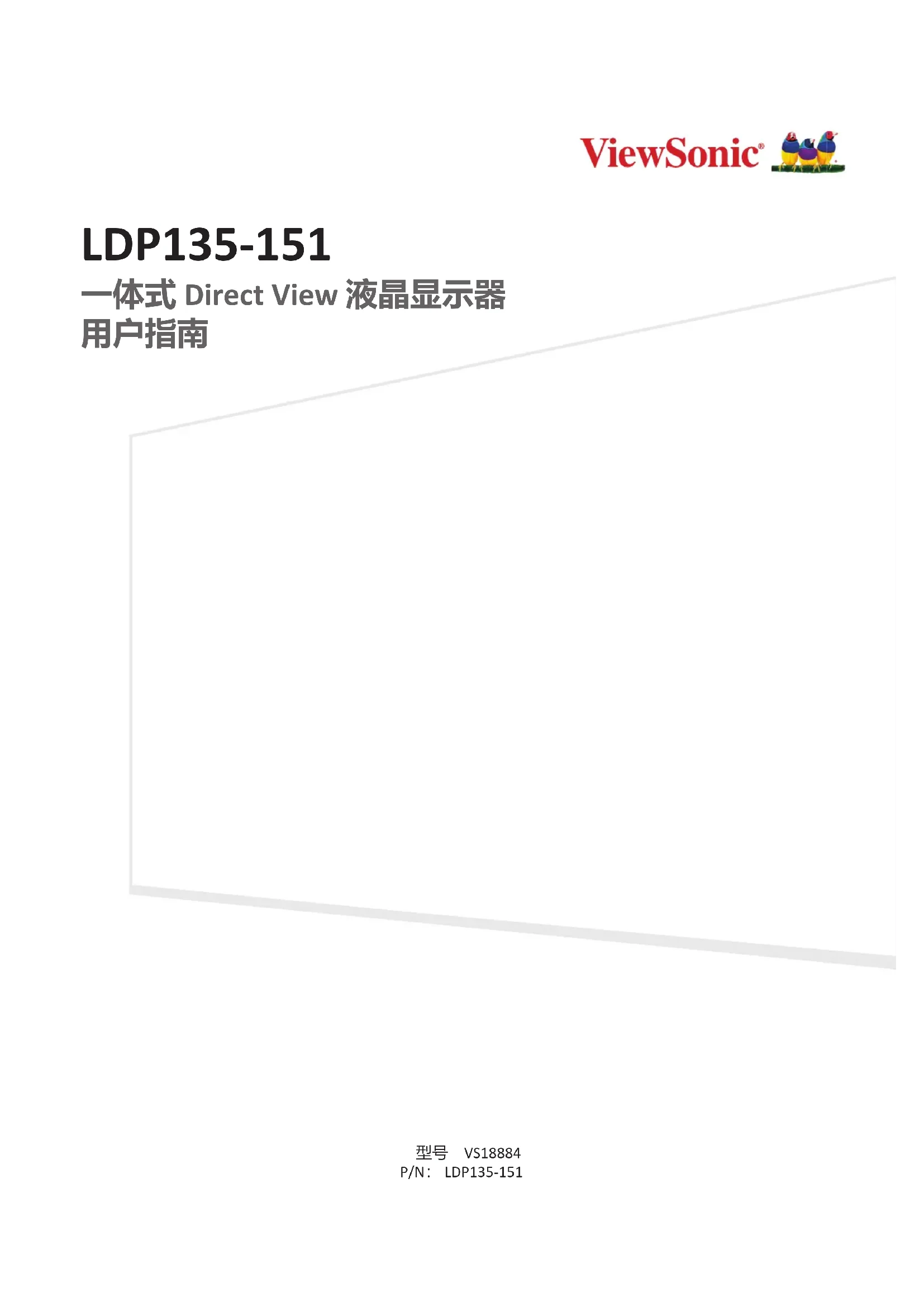

LDP135-151 一体式 Direct View 液晶显示器

感谢您选择 ViewSonic® 作为全球领先的视觉解决方案提供商，ViewSonic® 一直致力于超越全球用户对 技术演进、创新和简化的期望。在 ViewSonic®，我们坚信，我们的产品有能力 对世界做出积极的影响，我们有信心通过您选择的 ViewSonic® 产品为您提供

再次感谢您选择 ViewSonic®！3

开始使用本设备之前，请阅读以下安全预防措施。

• 请勿在靠近水的地方使用此设备。为降低火灾或电击风险，请勿使设备暴

• 请勿将设备暴露于阳光直射或其他持续发热源之下。

• 请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使设 备温度提升到危险级别的的设备（包括放大器）。

• 移动设备时，请多加留意，以免设备掉落或撞到其他物品。

• 请勿将此设备放置在不平整或不稳定的表面上。设备可能掉落，进而导致

• 如果发现冒烟、异常噪音或异味，请立即关闭设备并致电经销商或 ViewSonic®。继续使用设备会有危险。

• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个 插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于安 全目的。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插

• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。

• 防止电源线被踩踏或受挤压，特别是在插头以及与设备的连接点等处。 确保电源插座靠近设备，以便能够轻松插接。

• 使用手推车时，在推动手推车/设备时务必多加小心，以防止绊倒受伤。

• 如果设备长时间不用，请将电源插头从交流插座中拔下。

• 所有维修工作皆应由合格维修人员处理。如果设备有下列任何损坏，需要

• 此面板是分辨率为数百万像素的高级产品。您在观看屏幕时可能偶尔会看 到像素点。由于这些无效像素不属于缺陷，产品性能和可靠性不会受到影 响。有关更多信息，请参见第135页。5

共有5部分 左侧一部分(1)，中间三部分 (3)，右侧一部分(1)。

100个模块 备用LED模块的数量因国家/

（1,000个） 模块批号专用的替换LED

• 由于尺寸和重量的原因，建议由两个或两人以上进行搬运。

HDMI输出 将内容扩展到其它显示设备。

S/PDIF输出 通过光信号输出的多通道声音。

USB 2.0 USB读取器(5V/1.5A)。

高清输入：PIP/PBP，连接到具有HDMI输出功能

高清输入：PIP/PBP，连接到具有HDMI输出功能

高清输入，连接到具有HDMI输出功能的PC、 机顶盒或其它视频设备。

如果管理员不希望其他人使用控制面板，可按遥控器上的1168+OK锁定控 制面板。14

2. 装入两节“AAA”电池，确保电池上的“+”符号对应电池柱上的“+”。

3. 将盖对准遥控器上的插槽并扣入卡锁以将盖装回。

警告： 如果安装的电池极性错误，可能会造成爆炸。

• 不要让水或其它液体溅到遥控器上。如果遥控器被弄湿，请立即将其

• 务必以环保的方式处理废旧电池。请联系当地政府部门详细了解如何

如果管理员不希望其他人控制遥控器，可按遥控器上的1169+OK锁定遥控 器。16

此处给出了遥控器的工作范围。遥控器的有效范围是左右20英尺（6米）、

度。确保没有物体阻碍遥控器向接收器传送信号。 20 ft 30°

在显示器背面与任何墙壁之间保持足够大的空气间隙，以确保适当通风。 确保空调或散热口吹出的气流不会直接吹向显示器。 避免将显示器安装在湿度高的位置。 由于功率消耗较大，请务必使用专为本产品设计的电源线。

（如上图所示）为基准，至少标记出八(8)个孔，并预先钻孔。

（M6x50mm膨胀螺丝用于砖石结 构墙壁，TA6x30mm螺丝用于承重木质结构墙壁）。

与第一个上方装配架对准。使两个 装配架保持3 ¹¹/₃₂" (85 mm)的间距。18

之间的距离为53 ⁵/₃₂" (1350 mm)。

或者，安装上方墙壁装配架、挂起屏 幕，然后安装下方墙壁装配架，以便

确保墙壁可安全支撑 297.62 磅 (135 kg)。

接在一起。其中可能需要使用艾伦扳手将孔对齐使

面板小心展开。确保主系统控制板位于右侧。

3. 也可以重新布设电源线，以实现电缆管理。拧松两(2)个PWM 4x6mm螺丝，

拉出电源线，将电源线穿过孔，然后拧紧螺丝。

两(2)个PWM 4x6mm螺丝 仅可由专业人士安装。24

4. 用随附的20个M6x10mm螺丝进一步将

操作 LED 模块之前，请佩戴防静电手套。

齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要 轻轻敲击模块使其与其他模块齐平。26

正确对齐，然后使用附送 的12个KM3x6mm螺丝将其固定。 HDMI OUT AUDIO OUT AUDIO

注意： 我们还针对不同场景提供各种安装选择：地板支架、纵向模式、可 拆卸控制盒、双屏拼接(32:9)。28

地板支架为选购件。请按照以下说明将液晶显示器安装在支架上。

1. 使用两个(2) M6 x 80mm螺栓将

2. 使用两个(2) M6 x 80mm螺栓将

3. 使用四个(4) M6 x 80mm螺栓将

面板小心展开。确保主系统控制板位于右侧。

的八(8)个孔对齐，然后使用八(8)个螺丝 (M6x10mm)将其固定。

3. 安装两(2)个附加螺丝(M6x10mm)将系统控制盒的两个部分相连。33

注意： 其中网线和电源线各有五(5)根。 Power Network 1Network 2Network 3Network 4Network 538 安装LED模块

齐平，每个模块之间基本无间隙或完全无间隙。可能需要轻轻敲

正确对齐，然后使用附送 的12个KM3x6mm螺丝将其固定。 HDMI OUT AUDIO OUT AUDIO

• 按照以下指南安装采用隐藏式系统控制盒布局的显示器。

（如上图所示）为基准，至少标记出八(8)个孔，并预先钻孔。

（M6x50mm膨胀螺丝用于砖石结 构墙壁，TA6x30mm螺丝用于承重木质结构墙壁）。42

与第一个上方装配架对准。使两个 装配架保持3 ¹¹/₃₂" (85 mm)的间距。

之间的距离为53 ⁵/₃₂" (1350 mm)。

或者，安装上方墙壁装配架、挂起屏 幕，然后安装下方墙壁装配架，以便

确保墙壁可安全支撑 297.62 磅 (135 kg)。

后，安装墙壁外观如图所示： 3 ¹¹/₃₂ in 85 mm 53 ⁵/₃₂ in 1350 mm44

接在一起。其中可能需要使用艾伦扳手将孔对齐使

面板小心展开。确保主系统控制板位于右侧。

注意： 其中网线和电源线各有五(5)根。

上提供的开口并采用“S型”布线，然后将其连接到网络端

5. 从屏幕底部安装面板，并使用M6x10mm螺丝将其固定到

操作 LED 模块之前，请佩戴防静电手套。

齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要 轻轻敲击模块使其与其他模块齐平。50

可将两(2)个DirectView液晶显示器安装在一起，构成一(1)个大尺寸显示器。 POWER HDMI OUT AUDIO OUT AUDIO

（如上图所示）为基准，至少标记出八(8)个孔，并预先钻孔。

（M6x50mm膨胀螺丝用于砖石结 构墙壁，TA6x30mm螺丝用于承重木质结构墙壁）。

与第一个上方装配架对准。使两个 装配架保持3 ¹/₄" (82.6 mm)的间距。52

或者，安装上方墙壁装配架、挂起屏 幕，然后安装下方墙壁装配架，以便

确保墙壁可安全支撑 297.62 磅（135 kg）。

6. 对第二个显示器重复步骤1~5。第一个显示器与第二个显示器的

后，安装墙壁外观如图所示： 3 ¹/₄ in

接在一起。其中可能需要使用艾伦扳手将孔对齐使

后，安装墙壁外观如图所示：56 连接系统控制盒（标准安装）

面板小心展开。确保主系统控制板位于右侧。

3. 也可以重新布设电源线，以实现电缆管理。拧松两(2)个PWM 4x6mm螺丝，

拉出电源线，将电源线穿过孔，然后拧紧螺丝。

两(2)个PWM 4x6mm螺丝 仅可由专业人士安装。58

4. 用随附的20个M6x10mm螺丝进一步将

后，安装墙壁外观如图所示： 显示器1 显示器2

8. 将HDMI线的一端连接到显示器2的HDMI输出端口。然后将HDMI线的另一端

连接到显示器1的HDMI输入端口。 HDMI输入 HDMI输出 注意： HDMI线的布线如下图所示：

9. 使用KM3x6mm螺丝按从左至右的方向（即显示器1左封盖、显示器1左封

注意： 更多相关信息，请参见第26页。60 连接系统控制盒（隐藏式安装）

1. 将HDMI线的一端连接到显示器2的HDMI输出端口。然后将HDMI线的另一端

连接到显示器1的HDMI输入端口。 HDMI输入 HDMI输出 注意： HDMI线的布线如下图所示：

面板小心展开。确保主系统控制板位于右侧。

注意： 其中网线和电源线各有五(5)根。

上提供的开口并采用“S型”布线，然后将其连接到网络端

7. 从屏幕底部安装面板，并使用M6x10mm螺丝将其固定到

操作 LED 模块之前，请佩戴防静电手套。

齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要 轻轻敲击模块使其与其他模块齐平。

3. 显示器1安装完毕后，对显示器2重复步骤1~2。64

LED模块 后，安装墙壁外观如图所示： POWER HDMI OUT AUDIO OUT AUDIO

（M6x50mm膨胀螺丝用于砖石结构墙壁，TA6x30mm螺丝用于承重木质结构

架保持47 ¹/₄" (1200 mm)的间距（如上图所示）。

之间的距离分别为47 ¹/₄" (1200 mm)和19 ¹¹/₁₆" (500 mm)。 确保墙壁可安全支撑 297.62 磅 (135 kg)。

接在一起。其中可能需要使用艾伦扳手将孔对齐使

后，安装墙壁外观如图所示：72 连接系统控制盒（标准安装）

面板小心展开。确保主系统控制板位于右侧。

3. 也可以重新布设电源线，以实现电缆管理。拧松两(2)个PWM 4x6mm螺丝，

拉出电源线，将电源线穿过孔，然后拧紧螺丝。

4. 用随附的20个M6x10mm螺丝进一步将

其中网线和电源线各有五 (5) 根。 Power Network

面板小心展开。确保主系统控制板位于右侧。

注意： 其中网线和电源线各有五(5)根。

上提供的开口并采用“S型”布线，然后将其连接到网络端

4. 从屏幕底部安装面板，并使用M6x10mm螺丝将其固定到

操作 LED 模块之前，请佩戴防静电手套。

齐平，每个模块之间基本无间隙或完全无间隙。其间可能需要 轻轻敲击模块使其与其他模块齐平。79

LED模块 后，安装墙壁外观如图所示： POWER HDMI OUT AUDIO OUT AUDIO

将HDMI电缆从外部设备连接到LED显 示器上的HDMI输入端口。 PC连接

将HDMI电缆从PC连接到LED显示器上

将音频线从外部音频设备连接到LED显示器上的音频输出端口。 AUDIO OUT

之前，将CAT5e/6电缆从外部设备连接到HDbaseT设备。 HDBaseT෧ Cat5e/6ღ81

要通过外部显示设备输出视频，请将HDMI电缆连接到外部显示设备的HDMI输 入端口，将另一端连接至LED显示器的HDMI输出端口。 HDMIღ HDMI༕ڵ

与任何PC一样，可方便地将不同USB设备和其它外设连接到LED显示器。

• A型USB 将USB设备、电缆或存储驱动器插入到USB Type A端口。 USB Type AღUSBົֻ
• USB C型 将USB设备、电缆或存储驱动器插入到USB Type C端口。 USBღ

Internet LAN82 RS-232连接 使用RS-232串行电缆将LED显示器连接到外部计算机和控制系统时，可远程控 制某些功能，如：开机/关机、音量调节、输入选择、亮度等。 RS-232

1. 确保电源线已连接并插入电源插座中。

电源按钮位于设备前侧。 POWER HDMI OUTAUDIOOUTAUDIO S/PDIF OUT IR INUSB5V/1.5AUSB5V/1.5ALANHDMI 1(2.0)HDMI 2(2.0)HDMI 3(1.4)HDMI 4 (1.4)HDMI 5(2.1)RS232USB C USB A

访问Home Screen（主页）、APP Center（应用中心）、 Settings（设置）和Input Source（输入源）。

时间指示器 在一天的早上、中午、下午和晚上，天空将相应地变化。

快速访问LAN、Wi-Fi、亮度和电源。 注：仅在使用键盘和鼠标时支持此功能。

可在第106页上调整自动时间调节、时区选择和24小时格

可也通过主菜单隐藏日期和时间，位置为： Settings（设置）> Display（显示）> Launcher Settings（启

可也通过主菜单隐藏徽标，位置为： Settings（设置）> Display（显示）> Launcher Settings（启 动程序设置）85

可使用遥控器轻松在主页中进行导航。使用遥控器时，请确保遥控器位于IR接 收器范围内，如下所示： 20 ft 30°

如果键盘和鼠标连接到显示器的USB Type-A端口，也可使用键盘和鼠标在主页

USB Type Aღ USBົֻ 使用鼠标时，鼠标指针将在显示画面上显示为橙色点：

• 还支持键盘快捷方式和热键，包括音频调节、静音和返回主页。86

EAirplay AirPlay镜像 EnterpriseAgent 设备管理 文件管理器 文件浏览器

Revel数字标牌 管理数字标牌 SureMDM Nix 保护、监视和管理设备 WPS 办公室 创建文档、电子表格和演示文稿 vCastReceiver 接收设备投射的内容 vSweeper 清理存储空间 注意： 预装的应用程序如有变更，恕不另行通知。87

显示器支持八个输入源：Home（主页）、HDMI 1、HDMI 2、HDMI 3、 HDMI 4、HDMI 5、HDBaseT和USB C。88

Network & Internet （网络和Internet） 查看和调整Wi-Fi、以太网和便携式热点。 Connected Devices

查看和调整已连接的设备。 Apps（应用程序） 查看和调整应用程序信息、应用程序权限以及默认应

Display（显示） 查看和调节亮度等级、环境光线传感器、字体大小、 开机和关机、输入设置以及启动程序设置。 Sound（声音）

System（系统） 查看和了解语言与输入、日期与时间、除湿、复位和

Upgrade（升级） 查看和调节OTA升级以及本地更新。89

Internet） Wi-Fi Wi-Fi On（打开） Off（关闭） Wi-Fi List （Wi-Fi列表） Add Network

Wi-Fi开启） Advanced（高级） Ethernet

Ethernet IP Mode （以太网IP模式） DHCP STATIC（静态） Ethernet Details

On（打开） Off（关闭） Device Name

Disable（禁用） Force Stop

Calendar（日历） Location（位置） Microphone

On（打开） Off（关闭） Font Size

APP（应用程序） (vCastReceiver) Standby Mode

ViewSonic Black（黑色） Blue（蓝色） Input Setting

Hide（隐藏） HDMI 2 Display

Hide（隐藏） HDMI 3 Display

HDMI 4 Hide（隐藏） HDMI 5 Display （显示）91 主菜单 子菜单 菜单选项 Display

Enable（启用） Disable（禁用） Launcher Settings

On（打开） Off（关闭） Theme（主题） Other Display Settings

On（打开） Off（关闭） Photos & Videos

Games（游戏） Movie & TV

Repeat（重复） Off（关闭） Once（一次） Everyday

Time（时间） Power On Time

Repeat（重复） Off（关闭） Once（一次） Everyday

Time（时间） Sleep Timer

On（打开） Off（关闭） Standby Mode

On（打开） Off（关闭） Select Time Zone

Use 24-hour Format （使用24小时格式） On（打开） Off（关闭） Dehumidification

Settings（设置） On（打开） Off（关闭） Automatic Reminders

On（打开） Off（关闭） Scheduled（预定） On（打开） Off（关闭）93 主菜单 子菜单 菜单选项 System

Reset（复位） Network Settings Reset

Model（型号） Kernel Version

sda1 SDcard94 Network & Internet（网络和Internet）

Wi-Fi 选择Wi-Fi进入Wi-Fi选择界面。然后，选择所需Wi-Fi网络并输入

可在Wi-Fi选择屏幕中选择Add Network（添加网络），以手动 添加Wi-Fi网络。95

Wi-Fi 选择Wi-Fi Preferences（Wi-Fi首选项）可查看Wi-Fi使用首选 项、Wi-Fi连接提示灯。 Ethernet

选择Ethernet（以太网）可启用/禁用以太网、检查DNS以及IP

在Portable Hotspot（便携式热点）下启用/禁用便携式Wi-Fi热 点。96 Connected Devices（已连接设备） 启用/禁用设备连接、检查已连接设备、搜索并连接到其他设备。97 Apps（应用程序）

选择App Info（应用程序信息）可查看安装的应用程序及

还可以禁用应用程序、检查通知和权限、以及调整其他 设置。98

选择App Permissions（应用程序权限）可管理各种应用

选择默认应用程序。99 Display（显示）

按八(8)个等级调节亮度等级。 Ambient light sensor

检测环境光线并自动调节亮度等级。 Font Size（字体大小） 预览和调节显示器上的字体大小。100

如果将两(2)个DirectView液晶显示器安装在一起，可启 用双屏拼接。101

Startup Channel（开机频道） Last Shutdown Channel（上次关机频道）：开机时进入 上一次关机前最后使用的频道。 Default Startup Channel（默认开机频道）：选择特定的 开机频道（Home（主页）、HDMI 1/2/3/4/5、 HDBaseT、USB C、应用程序（显示器）、应用程序 (vCastReceiver)） Standby Mode（待机模式） Hibernate（休眠）：仅关闭屏幕。 Sleep（睡眠）：关闭显示器，以最大限度地降低功耗 (0.5W)。 Splash Screen（开机画面） 将引导屏幕改为黑色、蓝色或ViewSonic徽标。 Input Setting

Signal Source Detect（信号源检测） 启用或禁用HDMI输入检测。 U Disk Detect（U盘检测） 启用或禁用U盘输入检测。102

ViewSonic Logo（ViewSonic徽标） 在主页上显示或隐藏ViewSoinc徽标。 Date & Time（日期和时间） 在主页上显示或隐藏日期和时间。 Theme（主题） 为主页选择七(7)个包含的主题之一。 Others Display Settings

调整分辨率、DPI、壁纸和其他显示设置。103 Sound（声音）

调整显示器的音量大小。104 Storage（存储时）

内部存储器分配。105 System（系统）

Virtual Keyboard（虚拟键盘） 选择输入方式。106

Shutdown Time Repeat（关机时间重复） 选择关闭显示器的时间和频率。 Power ON Time Repeat（开机时间重复） 选择打开显示器的时间和频率。 Sleep Timer（休眠计时器） 设置进入睡眠模式前的时长。 Power Saving（省电） 选择何时启用省电模式。 Standby Mode（待机模式） 选择休眠模式和睡眠模式。 Date & Time

Automatic Date & Time（自动日期和时间） 启用或禁用自动时间调节。 Select Time Zone（选择时区）

Use 24-hour Format（使用24小时格式） 启用或禁用24小时时间格式。107

Reset（复位） Network Settings Reset（网络设置复位）

Reset App Preferences（复位应用程序首选项） 复位当前应用程序首选项。 Factory Data Reset（恢复出厂设置） 将显示器恢复出厂默认设置。108

查看显示器的相关信息。109 Upgrade（升级）

OTA Upgrade （OTA升级） Auto Update（自动更新） 更新可用时自动应用更新，或预定默认更新日期并选 择“休眠”作为待机模式，系统将在关机后自动更新预

Manual Update（手动更新） Check Update（检查更新）：系统将自动检查最新固 件。如果发现新的固件版本，请确认是否需要这一新固 件，然后手动运行更新。 Local Update（本地更新）：插入包含.zip格式固件更新 的U盘，然后运行.zip文件更新固件。110 屏幕显示 (OSD) 菜单 使用屏幕显示(OSD)菜单调整设置。 注意： 仅当提供有效输入源（例如HDMI）时，OSD菜单才可用。 要打开和操作OSD菜单：

1. 按遥控器上的MENU（菜单）按钮。

4. 按RETURN（返回）按钮返回上一级菜单。

5. 按MENU（菜单）按钮退出OSD菜单。111

屏幕显示 (OSD) 菜单树 主菜单 子菜单 菜单选项 Color Mode

User（用户） TV（电视） Movie（电影） Presentation（演示文稿） Display Mode

Aspect Ratio（宽高比） Auto（自动） 4:3 16:9 Native（预设） Brightness（亮度） (-/+, 0~100) Contrast（对比度） (-/+, 0~100) Tint（色调） (-/+, -50~50) Saturation（饱和度） (-/+, 0~100) Sharpness（锐度） (-/+, 0~20) Gamma（灰度） Dark（暗） Middle（中等） Bright（亮） Color Temp（色温） User（用户） Standard（标准） Cool（冷色） Warm（暖色） Reset（复位） Advanced Mode

HDR Auto（自动） SDR EOTF Dark（暗） Middle（中等） Bright（亮） HDMI Setting（HDMI设置） Auto（自动） Full（全屏） Limited（有限）112 主菜单 子菜单 菜单选项 Speaker（扬声器） Audio Mode（音频模式） User（用户） Standard（标准） Vivid（鲜艳） Sports（运动） Movie（电影） Music（音乐） News（新闻） Auto（自动） EQ_120Hz (-/+, 0~100) EQ_500Hz (-/+, 0~100) EQ_1.5KHz (-/+, 0~100) EQ_5KHz (-/+, 0~100) EQ_10KHz (-/+, 0~100) Reset（复位） Audio Volume（音量） (-/+, -50~50) Mute（静音） On（打开） Off（关闭） PIP/PBP Mode （PIP/PBP模式） Off（关闭） PIP（画中画） Sub Picture on Top Left

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p选择菜单选项。然后，按OK（确定）显示其子菜单，或按t/u调整/

注意： 一些子菜单选项可能包含其他子菜单层。

TV（电视） 将色温设为9300K。 Movie（电影） 将色温设为6500K。 Presentation（演示文稿） 将色温设为7500K。114 Display Mode（显示模式）

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p/t/u选择Display Mode（显示

q/p选择菜单选项。然后，按OK（确定）显示其子菜单，或按t/u调整/

注意： 一些子菜单选项可能包含其他子菜单层。115

Aspect Ratio（宽高比）是图像宽度对图像高度的比例。 Auto（自动） 按比例缩放图像，以适合投影机水平宽度的固有分辨率。当 输入图像不是4:3或16:9，而您又想在不调整图像宽高比的情 况下最大限度地使用屏幕时，适合选择此选项。 4:3 按比例调整图像，使其以4:3宽高比显示在屏幕中央。这最 适合4:3的图像，例如计算机显示器、标清电视及4:3比例的 DVD电影等，因为显示时不用改变宽高比。 16:9 按比例调整图像，使其以16:9宽高比显示在屏幕中央。这最 适合宽高比已经是16:9的图像，如高清电视。 Native（预设） 默认宽高比。116

设置值越大，图像越亮。值越小，图像越暗。 Contrast

如果之前已根据所选输入和观看环境调整了Brightness（亮 度）设置，可使用此选项设置峰值白色级别。 Tint（色调） 值越大，图像越偏绿。值越小，图像越偏红。 Saturation

是指视频画面中相应颜色的量。设置越小，色彩越不饱和； 实际上，设置为“0”会从图像中完全删除该颜色。如果饱和 度过高，该色彩就会太强，显得不真实。 Sharpness

数值越大，画面越清晰；数值越小，画面越柔和。 Gamma

Reset（复位） 将Display Mode（显示模式）设置恢复为其默认值。119 Advanced Mode（高级模式）

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p选择菜单选项。然后，按OK（确定）显示其子菜单，或按t/u调整/

注意： 一些子菜单选项可能包含其他子菜单层。

Auto（自动） 自动调整到输入源。120

EOTF 根据输入源自动调整图像的亮度级别。也可以手动选择亮度 级别，以显示更好的图像质量。 HDMI Setting （HDMI设置） Auto（自动） 将显示器设置为自动检测输入信号的范围。 Full（全屏） 将颜色范围设为0~255。 Limited（有限） 将颜色范围设为15~255。121 Speaker（扬声器）

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p 选择菜单选项。然后，按OK（确定）显示其子菜单，或按t/u调整/

注意： 一些子菜单选项可能包含其他子菜单层。

Music（音乐） 洪亮的高音和更强劲的低音。 Movie（电影）

User（用户） 自定义音频均衡器。122

Reset（复位） 将Speaker（扬声器）设置恢复为其默认值。 Audio Volume

Mute（静音） 开启静音功能会关闭扬声器。123 PIP/PBP Mode（PIP/PBP 模式）

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p/t/u选择PIP/PBP Mode（PIP/ PBP 模式）菜单。

q/p 选择菜单选项。然后，按OK（确定）显示其子菜单，或按t/u调整/

注意： 一些子菜单选项可能包含其他子菜单层。

PIP/PBP Setup （PIP/PBP设置） Off（关闭） 禁用PIP/PBP功能。124

PIP/PBP Setup （PIP/PBP设置） PIP（画中画） 将屏幕分为两部分，一个是主窗口，一个是嵌入窗口。用户 可指定各屏幕的输入源。125

PIP/PBP Setup （PIP/PBP设置） PBP 屏幕上最多同时显示四(4)个窗口。126 Information（信息）

1. 按遥控器上的MENU（菜单）显示OSD菜单。

2. 然后，按遥控器上的OK（确定）或使用

q/p/t/u选择Information（信息）

q/p 选择菜单选项。然后，按OK（确定）显示其子菜单。

ViewBoard Cast 通过使用ViewBoard® Cast软件和vCastReceiver应用程序，允许液晶显示器接收 vCastSender屏幕共享(Windows/Mac/Chrome)和移动设备(iOS/Android)用户的屏 幕、照片、视频、注释和摄像头。

• ViewBoard® Cast软件、笔记本电脑和移动设备可连接到同一子网，也可跨 不同子网连接（只要设备可在两个子网之间通信即可）。

• 连接到同一子网的设备将显示在Device List（设备列表）下。

• 如果设备未显示在Device List（设备列表）下，用户需要键入屏幕PIN码。 ViewBoard Cast属于无线对等数据通信，需要使用以下端口设置： Ports（端口）：

• DNS：h1.ee-share.com128 Cast Sender来自基于Windows的设备、Macbook和Chrome设备。 Mac、Windows、Chrome设备：

1. 确保设备已连接到显示器所在的同一网络。

2. 打开Web浏览器并输入显示器上显示的地址，以下载应用程序。

3. 启动应用程序并单击设备名称旁的连接图标。

注意： 如果未列出此设备，请单击Connect with PIN-Code（使用PIN码连 接），并输入显示器上显示的PIN码。129 Cast Sender来自移动设备：基于iOS（iPhone、iPad）和基于Android OS的

1. 确保设备已连接到显示器所在的同一网络。

2. 扫描显示器上显示的二维码，直接从服务器下载客户端应用程序，或从

Google Play Store或Apple Store下载。

3. 启动应用程序并选择正确的设备名称，然后输入PIN码进行连接。还可以直

接输入显示器上显示的PIN码进行连接。 Apple AirPlay®：

1. 确保您的设备与显示器连接到同一网络。

2. 直接打开AirPlay并选择设备名称进行连接。

3. 屏幕上将生成另一个“AirPlay密码”，以用于连接。130

注：支持Android 5.0及更高版本。

使用摄像头并向ViewBoard发送图像。131

用于浏览Internet的Web浏览器。132 vSweeper 删除不必要的数据和文件。 也可根据用户需求自定义高级设置。133 WPS Office 创建、编辑和查看文档、备忘录、演示文稿和电子表格。134

1.5625 mm 分辨率 FHD，1920 x 1080

4440Hz 对比度 6000:1（典型值） 亮度 100-600 cd/m2（8个调节等级） LED使用寿命 100,000小时

湿度 10%~90%（无凝结） 海拔高度 ≤ 6,562 ft (2,000 m)

• 在HD 1080模式下，计算机文本质量达到最佳水平（1920 x 1080， 60Hz）。

• 您计算机显示屏的显示画面可能因制造商和操作系统而异。

• 有关如何连接外部显示器，请查阅计算机操作手册。

• 如果存在垂直和水平频率选择模式，请选择60Hz（垂直）和67.5KHz （水平）。某些情况下，计算机电源关闭时（或计算机断开连接时）， 屏幕上可能出现异常信号（如条纹）。在这种情况下，请按 [INPUT SOURCE]（输入源）按钮进入视频模式，并提供有效信号。

• 显示器时序符合VESA和CTA标准的规定。

• 对于4:3内容，屏幕将在屏幕中心显示此内容，并保持4:3的宽高比。

• 每种模式的最佳垂直频率均为60Hz。138

.3gp H.263 最大分辨率：1920 x 1080 30 音频：AMR_NB MPEG-4 最大分辨率：1920 x 1080 30 音频：AMR_NB .avi MPEG-2/4 最大分辨率：1920 x 1080 30 音频：MPEG_Audio_Layer3 MJPEG 最大分辨率：1920 x 1080 30 音频：MPEG_Audio_Layer3 .flv H.264 最大分辨率：1920 x 1080 30 音频：AAC 2.0 .mkv H.264 最大分辨率：1920 x 1080 30 音频：AAC 2.0 H.265 最大分辨率：1920 x 1080 30 音频：AAC 2.0 .mp4 H.264 最大分辨率：3840 x 2160 30 音频：MPEG_Audio_Layer3 H.265 最大分辨率：3840 x 2160 30 音频：MPEG_Audio_Layer3 MPEG-4 最大分辨率：1920 x 1080 30 音频：MPEG_Audio_Layer3 .vob MPEG-2 最大分辨率：1920 x 1080 30 音频：PCM .mpg/.mpeg MPEG-2 最大分辨率：1920 x 1080 30 音频：MPEG_Audio_Layer3 1 渐进格式支持4000

4000；基本格式支持8000 x 8000。139 类型 文件类型 编解码器 性能

1. 检查是否有东西阻碍显示器的遥控接收器。

3. 打开显示器，提供有效信号，检查信号或外部控

2. 检查电源插座是否正常，以及是否符合要求的电

1. 确保驱动器格式为FAT32或NTFS。

2. 如果USB存储设备需要外部电源，请将其电源适

3. 使用遥控器确认输入源设置与连接的设备设置相

2. 检查是否有其它电子元件或其他型号类型干扰到

3. 对于远距离视频信号源，需要使用选配的有源视

3. 为视频信号源使用显示器的固有分辨率。141

4. 如果使用的计算机数字视频嵌入了音频，请确保

2. 检查计算机或媒体播放器源的左右声音控制面板

4. 确保内容具有两个音频通道，而不是单通道。142

• 模块中使用的LED灯易受ESD（静电放电）影响。为防止LED灯损坏，操作 LED灯时，请勿用手或导电材料接触LED灯。

• 请勿将物体靠近显示器通风孔。如果人体距离通风孔过近，可能造成灼伤

• 移动显示器之前，请务必关闭电源并断开所有电缆连接。如果移动显示器 时连接了电缆，可能损坏电缆，从而造成火灾或触电。

• 执行任何类型的清洁或维护操作之前，出于安全起见，请关闭电源并将电 源插头从壁装插座中拔出。

• 如果新屏幕存放时间不满三 (3) 个月，首次使用时可采用正常亮度。

• 如果新屏幕的存放时间超过三(3)个月，首次使用时应将亮度设为30%，并 使其连续工作两(2)个小时。使用两 (2) 个小时后，关机 30 分钟。新屏幕现 已准备就绪，可使用正常亮度。

• 关闭电源后使用低温压缩空气清除灰尘。如果灰尘无法清除，应更换 LED

• 请勿用手指或任何粗糙物体刮划面板表面，且不要对面板表面施加压力。

• 请勿使用喷雾、溶剂或稀释剂等挥发性物质。

• 请勿使水或清洁剂接触显示器表面。如果水或潮气进入装置，可能会发生

• 请勿用任何类型的粗糙物体刮划机壳，且不要对即可施加压力。

• 请勿在机壳上使用喷雾、溶剂或稀释剂等挥发性物质。

• 请勿将任何橡胶或PVC制成的物品长时间放置在机壳附近。

• 建议每个月至少启动一次显示器，且每次使用时长在八 (8) 小时以上。在潮 湿季节和雨季，建议每周至少启动一次显示器。

• 避免长时间显示全白、全红、全蓝或全绿内容，以免耗电量过大，影响 LED 使用寿命。143

LED模块接触硅胶 软接触面，可用于拆卸LED模块。

C）147 RS-232 协议 本文档介绍ViewSonic液晶显示器与计算机或控制系统之间进行的RS-232串行通 信的硬件接口和软件协议。 RS-232硬件规格 左下方的ViewSonic RS-232串行端口：

1 NC 2 TXD 从显示器输出 3 RXD 到显示器的输入 4 NC 5 GND GND 6 NC 7 NC 8 NC 9 NC 框 GND RS-232通信设置 - 波特率选择： 115200bps（固定） - 数据位： 8 位（固定） - 奇偶检验： 无（固定） - 停止位： 1（固定）148

此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产 品上的铭牌和相关标志。 FCC 合规声明 此设备符合FCC规则第15部分的规定。其运行遵循下面两个条件：(1) 此设备不 得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常 操作的干扰。经测试，本设备符合 FCC 规则第 15 部分对 B 类数字设备的限制

这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、 使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对 无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。 如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备 电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：

• 将设备和接收器分别连接到不同的电路插座。

• 咨询经销商或专业无线电/电视技术人士以寻求帮助。 此发射器不得与任何其他天线或发射器放置在一起或协同运行。 经检测，本设备符合FCC CFR Tile 47 Part 15 Subpart C中指定的测量标准和程 序。150 FCC辐射曝露声明 此设备符合 FCC 为非受控环境制定的辐射曝露限制。最终用户必须遵循特定操 作说明，以满足 RF 暴露符合性要求。 此发射器不得与任何其他天线或发射器放置在一起或协同运行。安装和运行此 设备时，应确保发射器和您身体之间的距离不少于 20 厘米。 在专用或非专用发射器的用户手册或使用说明书中，应警示用户：若未经符合 性责任方的明确许可而进行任何变更或修改，会导致用户失去使用此设备的资

警告：请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去

IC 警告声明 此设备符合加拿大工业部免许可RSS标准。其运行遵循下面两个条件：(1) 此设 备不得导致干扰；(2) 此设备必须承受任何干扰，包括可能导致设备异常操作

对于美国/加拿大市场上推出的产品，只有1~11频道可以使用。不能选择其它

下列信息仅适用于欧盟成员国： 右侧所示的标志表示符合“废旧电气和电子设备指令2012/19/EU” (WEEE)。此标志表明不得按非分类市政垃圾废弃设备，而应根据当 地法律使用回收系统。152 RoHS2符合性声明 此产品是按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物 质的Directive 2011/65/EU（RoHS2指令）设计和制造的，被认为符合欧盟技术 委员会(TAC)制定的下列最大含量值： 物质 建议的最大含量 实际含量 铅(Pb) 0.1% < 0.1% 汞(Hg) 0.1% < 0.1% 镉(Cd) 0.01% < 0.01% 六价铬(Cr6) 0.1% < 0.1% 多溴联苯(PBB) 0.1% < 0.1% 多溴联苯醚(PBDE) 0.1% < 0.1% 双（2-乙基己基）邻苯二甲酸二酯 (DEHP) 0.1% < 0.1% 酞酸丁苄酯(BBP) 0.1% < 0.1% 酞酸二丁酯(DBP) 0.1% < 0.1% 邻苯二甲酸二异丁酯(DIBP) 0.1% < 0.1% 根据Annex III of the RoHS2 Directives，上述特定产品元件可以豁免，如下所

• 铜合金中所含的铅，最高不超过4%（重量）。

• 高熔点温度型焊料（即铅合金，铅含量占重量的85%或以上）中的铅。

• 电子和电气元件的玻璃或陶瓷中的铅或者玻璃或陶瓷基混合物中的铅，电容 器的介电陶瓷除外，如压电陶瓷装置。

• 电容中介电陶瓷的引线适用于额定电压 125 V AC 或 250 V DC 或更高电压。

本设备符合有关公众曝露于磁场(0-300 GHz)的RF曝露要求2014/53/EU（2014年 理事会推荐标准）。本设备符合以下规范标准: EN301489-1、EN301489-17、 EN62368-1、EN300328。 我们特此声明，本Wi-Fi无线电装置符合指令2014/53/EC的基本要求和其它相关 规定。153

有害物质限制声明（印度）。本产品符合“印度电子产品废弃物规定2011”， 除规定日程2中的免除条款外，禁止铅、汞、六价铬、多溴化联苯或多溴联苯 醚的使用浓度超过0.1%（重量），禁止镉的浓度超过0.01%（重量）。 产品达到使用寿命后的产品处置 ViewSonic®注重环境保护，致力于绿色工作和生活。感谢您参与Smarter, Greener Computing。请访问 ViewSonic®网站了解更多信息。

版权所有© ViewSonic® Corporation，2022。保留所有权利。 Macintosh和Power Macintosh是Apple Inc.的注册商标。 Microsoft、Windows和Windows标志是Microsoft Corporation在美国和其他国家/

ViewSonic®、三只鸟标志、OnView、ViewMatch和ViewMeter是ViewSonic® Corporation的注册商标。 VESA是Video Electronics Standards Association的注册商标。DPMS、DisplayPort 和DDC是VESA的商标。 CTA是美国消费技术协会标准的注册商标。 免责：ViewSonic® Corporation对于本资料中包含的技术或编辑错误或疏漏，包 括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应承

为了不断改进产品，ViewSonic® Corporation保留变更本产品规格而无须另行通 知的权利。本文档中的信息如有变更，恕不另行通知。 未经ViewSonic® Corporation事先书面许可，不得出于任何目的以任何形式复 印、复制或传播本文档的任何部分。 LDP135-151_UG_SCH_1a_20220908155

有关技术支持或产品服务，请参阅下表或联系经销商。 注意： 您需要提供产品序列号。 国家/地区 网站 国家/地区 网站

ViewSonic®保证其产品在保修期内不存在材料和工艺上的缺陷。如果产品在保 修期内出现材料或工艺上的缺陷，ViewSonic®将根据其判断进行修理或用类似 产品更换缺陷产品。更换用产品或部件可能包含改造或翻新的部件或组件。维 修或更换设备、部件或组件享受的保修时间为客户原始有限保修的剩余时间， 保修期不会延长。ViewSonic®对任何第三方软件（产品随附或由客户安装）、 任何未授权硬件部件或组件（如投影机灯泡）不承担任何保修责任。（请参 考：“不予保修的情况”一节）。

• 因下列原因导致的损坏、磨损或工作不正常： 意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未 经授权变更产品，不遵循随产品提供的使用说明。 由未经ViewSonic®授权的人员进行修理或尝试修理。 任何程序、数据和可移除存储介质损坏或丢失。

• 使用不符合ViewSonic规格的耗材或部件。

• 所有者未按用户指南中的规定对产品进行定期维护。

• 因长时间显示静止（不移动）图像导致的损坏（也称为图像残留）。

• 软件 - 产品包含或由客户安装的任何第三方软件。

• 硬件/附件/部件/组件 - 安装任何未授权硬件、附件、损耗件或组件（例如投

• 未按产品用户手册中的规定进行清洁，对显示器表面涂层造成损坏或滥用。

• 拆卸、安装和设置服务会收取费用，包括对产品进行壁装。157

• 有关如何获得保修服务的信息，请联系ViewSonic®客户支持（请参考“客户 服务”页面）。您需要提供产品的序列号。

• 要获取保修服务，您需要提供：(a)注明日期的原始销售凭证、(b)您的姓 名、(c)您的地址、(d)故障描述、以及(e)产品序列号。

• 将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic®授权服务中 心或ViewSonic®。

• 如需其他信息或最近ViewSonic®服务中心的名称，请与ViewSonic®联系。

不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的 适用性的隐含保修。158

• 由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用 本产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商 业关系、或其他商业损失，即使被告知这些损失的可能性也不例外。

• 由未经ViewSonic®授权的人员进行修理或尝试修理。

本保修授予用户特定法律权利，各州用户所拥有的权利可能有所不同。一些州 不允许对默示担保设定限制，并且/或不允许排除意外或间接损坏，因此上述 限制条件和排除条件可能并不适用。 美国和加拿大境外销售： 要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联 系ViewSonic®或您当地的ViewSonic®经销商。 本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和

对于欧洲和俄罗斯用户，请访问http://www.viewsonic.com/eu/的“支持/保修 信息”获取所提供保修的全部详细信息。 用户指南中的智能白板保修条款模板 VSC_TEMP_2013
