用户手册 ANT512 IFM

操作说明

RFID系统

ANT512

读写头

目录

1 初步说明 …… 3

1.1 使用的符号 3
1.2 警告 3
1.3 法律和版权信息.... 3
1.4 开源信息 4

2 安全说明 5

2.1 设备上的安全符号 5
2.2 关于高频电磁辐射的安全注意事项 5
2.3 网络安全 6

3 指定用途.... 7

3.1 应用范围 7

4 所供配件 8

5 功能 9

5.1 ID 标签 9
5.2 设备概览 9

6 安装 10

6.1 设备安装的注意事项 10
6.2 避免干扰 10
6.3 机械设计 …… 10
6.4 调整感应面 11
6.5 安装产品 11
6.6 安装距离 12
6.7 ID 标签定位.... 12

7 电气连接....14

7.1 配线 14

8 操作和显示元件.... 16

9 维护、修理及处理 17

10 认证/标准 18

术语表.... 19

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
▷ 反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

1.3 法律和版权信息

© ifm electronic gmbh 保留所有权利。未经 ifm electronic gmbh 同意，不得复制或使用本说明书的任何部分。

我方页面上使用的所有产品名称、图片、公司或其他品牌均为各自权利所有者的资产。

1.4 开源信息

如需了解更多开源信息，请参阅：documentation.ifm.com。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。
• 将产品保存在原包装中。

2.1 设备上的安全符号

设备使用以下符号。为避免危险，请遵守说明：

- 电源必须符合 IEC 61010-1，第 9.4 章 - 限制 - 能源回路。

- 防护等级为 III 的设备。仅适用于 SELV/PELV 回路运行。

2.2 关于高频电磁辐射的安全注意事项

在针对特定应用的条件下，根据安装情况和设备设定，用户面临的风险可能不同。

系统架构师/操作员必须进行危害分析，并采取适当措施保护人员安全。特别是，亦应遵守国家法规。可能的保护措施包括用户最小距离保障、访问控制和用户培训。

警告

本设备的操作可能会对居住区造成无线电干扰。

▷ 本设备发射高频电磁波，可能会干扰附近电子设备的运行，包括起搏器、助听器和除颤器。
▶ 根据人体暴露规定，设备与人之间必须保持至少 20 cm 的距离。
▶ 如果您有起搏器或其他植入式医疗产品，请勿在未事先咨询医生或医疗产品制造商的情况下使用该设备。请保持设备与您的医疗设备之间的安全距离，如果您发现医疗产品出现永久性损坏，请不要继续使用该设备。

2.3 网络安全

安装

该设备适合在符合 IEC 62443-1-1 的安全环境中运行。

该设备为防火墙之后的运行而设计。

▶ 根据 IEC 62443-1-1 对系统进行风险评估。
▶ 采取措施确保人身安全。

操作

▶ 请遵守产品文档中描述的安全功能及其使用建议。

维护

▶ 定期检查设备是否有可用的软件更新。
▶ 根据公司的变更管理者流程备份系统配置和系统数据。

报废

▶ 确保敏感信息不会落入未经授权的人士手中。
▶ 请务必将系统设置重置为出厂设定。

3 指定用途

读写头在无需接触的情况下读取和写入 ID 标签。若要使用，读写头必须连接至 DTE10x 评估单元。

数据转换为数字编码值并提供给评估单元。

3.1 应用范围

就设备安全等级而言，可用于以下操作条件：

• 保护等级3 (SELV/PELV)，设备供电必须符合UL61010-1第9.4节限制能源的要求。按照IEC61010-2-201中的图102隔离外部电路。
• 针对室内使用。
• 海拔高达 2000 m。
• 相对空气湿度最高达 80% ，无冷凝。
• 2级污染程度。

4 所供配件

- 读写头

该设备未附任何安装和连接附件。

可用附件：www.ifm.com。

使用其他制造商的组件将无法确保达到最佳运行状态。

5 功能

5.1 ID 标签

ID 标签为无电源被动式运行模式。运行所需的能量由读写头提供。

能源通过电感耦合提供。读写头中的集成天线圈生成磁场，部分穿透 ID 标签的天线圈。为数据载体提供能量的感应电压。

设备根据 ISO 15693 对 ID 标签提供支持。

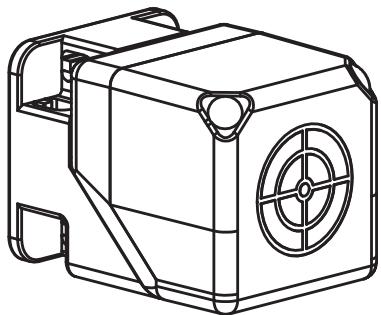

5.2 设备概览

	货号:	ANT513
	功能:	读写头
	类型标记:	DTRHF MCRWIDUS03
	类型:	矩形

6 安装

6.1 设备安装的注意事项

安装多个RFID设备时，请遵守系统之间的最低距离。
在金属中齐平安装读写头可缩短读写距离。
如果放置在强大的高频发射源（如焊接变压器或转换器）附近，设备性能可能会受到影响。

6.2 避免干扰

设备产生频率为 125 kHz 的调制电场。

避免干扰数据通信：

▶ 请勿在同一频段附近操作任何设备。
▷ 此类设备包括变频器和开关电源等。

如果附近有同一频段的其他设备：

▶ 设备之间的安装距离应尽量大。
▶ 在交替运行模式下使用设备。
▶ 开启/关闭设备的高频场。

6.3 机械设计

交货时，感应面朝前。

图 1: 出厂设定

图 2: 天线头与固定元件分开

1: 感应面
2: 可调天线头
3: 固定元件

6.4 调整感应面

	▶松开螺丝。
	▶从固定元件上取下天线头并转动。
	▶将固定元件装至天线头。
	▶拧紧螺丝。

6.5 安装产品

▶ 利用 2 M5 螺丝和螺母固定设备。

图 3: 非-齐平安装

图 4: 齐平安装

6.6 安装距离

工作模式	侧面距离 (A)	前向距离 (B)
针对读取和写入	≥ 300 mm	≥ 250 mm

6.7 ID 标签定位

安装在金属中或金属上时，使用为此用途提供的 ID 标签。

▶ 将 ID 标签对准设备天线的中轴线。

▷ 距离 “D” 指示于技术资料中。
▷ 所有指示适用于静态读写运行。

图 5: ID 标签定位

7 电气连接

务必由具备资质的电工连接设备。

▶ 连接设备前，请切断电源。

防护等级 III 设备（IEC 61010-2-201 章节6.5.2.101.4）。

电源必须符合以下要求：

• 使用输出电压有限的电源（ES1 符合 IEC 62368-1）
• 使用输出功率有限的电源（PS2 符合 IEC 62368-1）
• 仅由 SELV/PELV 回路提供（IEC 61010-2-201 章节3.111）
• 运行时最大电源电压：35 V DC
• 单次故障时最大电源电压：60 V DC
• 不得超过设备的允许工作电压（见技术资料）。

外部电路的分离必须符合 IEC 61010-2-201，图 102 的要求。

警告

不合适的电源供应器

▷ 触电可能造成严重的人身伤害甚至死亡。
▶ 请在规定的电压范围内使用 SELV/PELV 电源。

针对电源使用限制能源的回路（IEC 61010-1 章节9.4）。回路能源可通过过流保护装置限制在 24 V 的工作电压之内。过电流保护装置必须能在最长 120 秒内关闭 8.3 A 的电流。遵循具体的跳电特性。可能使用的过流保护装置：

• 保险丝或
• 非可调和非自复位机电装置。
  ▶ 通过至少基本的绝缘将回路与其他无能源限制的回路分开。

注意

回路没有合适的能源限制

▷ 发生故障时有火灾危险。
▶ 根据 IEC 61010-1 第 9.4 节使用有能源限制的回路。

注意

如果连接电缆长度超过 30 m，请根据 IEC 61000-4-5 要求，使用额外的保护装置来防止浪涌电压。

7.1 配线

▶ 通过 M12 连接器将设备连接至 DTE10x 评估单元。
▷ 电压通过评估单元提供。

插脚分配	配线

若要了解关于可用插座的信息，请参阅：www.ifm.com。

具备以下特性的电缆适于连接：

长度	欧姆电阻(馈送线路+返回线路)	有效电缆容量
<20 m	最高3Ω	最高3 nF

8 操作和显示元件

图 6: 指示灯

1 绿色 LED: 工作电压

:

2 黄色 LED: ID 标签

:

LED	状态	描述
绿色	开启	工作电压正常
	关闭	工作电压缺失
	缓慢闪烁	已禁用
黄色	亮起(永久)	检测到 ID 标签
	亮起(脉冲)	ID 标签读写成功
	快速闪烁	ID 标签读写时出错
	关闭	RF 现场无 ID 标签RF 现场 ID 标签故障RF 现场 ID 标签无效
绿色和黄色	交替闪烁	通信出错或设备故障

9 维护、修理及处理

设备无需维护。

▶ 如有故障，请联系 ifm。
▶ 请勿打开外壳，因为设备不含可由用户维护的任何组件。仅可由制造商修理设备。
▶ 请使用干布清洁设备。
▶ 按照国家环保法规处理设备。

10 认证/标准

有关认证和标准，可了解以下信息：

• 测试标准和法规：documentation.ifm.com
  • EU 符合性声明和认证：documentation.ifm.com
• 关于核准的说明：产品包装内包含的说明文档 documentation.ifm.com

术语表

ID 标签

ID 标签用于识别物体。读/写设备用于通过高频无线电信号读取 ID 标签。ID 标签包含天线、用于接收和发送的模拟电路（收发器）、数字电路和非易失性存储器。
