1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
反应，结果

粗体 按键、按钮或指示标记

无链接交叉引用

带链接交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。

3 运输、处理和储存

▶ 将设备存放在其原包装中。
▶ 再次存放设备时，请使用原包装。
▶ 否则，应为未使用的连接器提供匹配的连接器或保护帽，并将设备包装在合适的包装中。
在设备存放期间，请遵守允许的环境条件（→技术数据）。

4 指定用途

该设备可监控液体介质。

其根据差压原理检测体积流量（流量/时间）并输出相应信号。

开关点是可调节的。

设备监测液体介质（水、乙二醇溶液、冷却剂）。

其根据差压原理检测体积流量（流量/时间）并切换输出状态。

开关点是可调的。

注意

介质结霜。

▷ 传感器可能受损。
▶ 确保在操作和运输时，传感器中的介质不会结霜。

4.1 应用范围

• 水
• 乙二醇溶液
• 冷却润滑剂

由于在振荡器频率范围（0.500...0.550 MHz）内会因技术相关原因而易受干扰，开关量输出将在10V电压下的EN 61000-4-6标准测试中错误输出。发生故障后，被测设备将自动恢复至其初始状态。

注意

介质结霜。

▷ 传感器可能受损。
▶ 确保在操作和运输时，传感器中的介质不会结霜。

5 安装

注意

安装期间或出现故障时（如，外壳受损），承受高压的介质或高温介质则会从系统中泄漏。

▷ 压力导致的伤害风险或烧伤风险。
▶ 安装时，确保系统不承受任何压力。
▶ 安装时，确保安装位置无介质泄漏。
▶ 应给设备配置适当的保护装置（如保护盖），以避免泄漏介质所造成的人身伤害。

5.1 过程连接

▶ 避免进口侧截面发生较大变化。
▶ 根据流向（箭头）将设备安装于管道内并在扳手平面处拧紧。

不要用老虎钳夹外壳。

图 1: 过程连接

IN: 进口

OUT: 出口

传感器进口或出口侧无需缓冲长度。

传感器亦可防止回流。

5.2 安装附件

▶ 如有必要，从下面将设备固定在安装板（未随附）上。

图 2: 安装板安装

1: 设备底部的螺纹孔 M8（深度 6 mm）

5.3 水含有污物时的安装

▶ 在进口 (IN) 前安装 200 - 微米过滤器。
▶ 水平安装传感器。

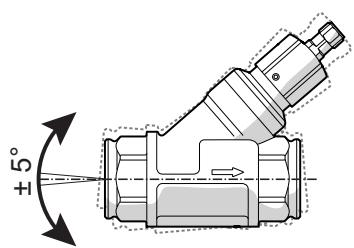

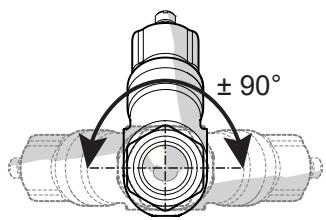

▶ 遵照与水平轴的倾角要求操作：

图 3: 水含有污物时的对准

在清洁介质中，也可安装于垂直管道中。

6 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

图 4: 接线图（颜色依据 DIN EN60947-5-2）

BN: 棕色

BU: 蓝色

BK: 黑色

若要了解关于可用插座的信息，请参阅：www.ifm.com。

7 设置

有 2 种设定开关点的选项：

• 在设备上设定开关点。
• 执行流量调节。

图 5: 开关点设定

1: 黄色 LED（开关状态）

3: 固定螺丝

2: 盖

4: 设定刻度

为防止开关故障，不要将盖转动至超过设定范围的最大值（→ 技术数据）。

7.1 在设备上设定开关点

▶ 松开固定螺丝。
▶ 转动盖，直至目标值在设定刻度上可见。
▶ 拧紧固定螺丝。

7.2 执行流量调节

▶ 安装过程中，请保证系统按照正常的流量流动。
▶ 松开固定螺丝。
▶ 缓慢旋转盖以设定开关点：
▷ LED 亮起即达到开关点。
▶ 拧紧固定螺丝。

8 操作

通电后设备即可运行。

设备检测容积流量并根据设定切换输出状态。

• 如果容积流量 ≥ 开关点，输出功能闭合（LED亮起）。
• 如果容积流量 < 开关点，输出功能开启（LED关闭）。

9 维护、修理及处理

装置的运行无需维护。

仅允许制造商修理装置。

▶ 弃用设备时，应按适用的国家法规以环保的方式处理装置。
如果介质受到严重污染：
▶ 在进口 (IN) 前安装过滤器。推荐：使用 200-微米的过滤器。
