用户手册 GTS 254 Professional BOSCH

阅读所有警告和所有说明！不遵照以下警告和说明会导致电

击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

• 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
  不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
  让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

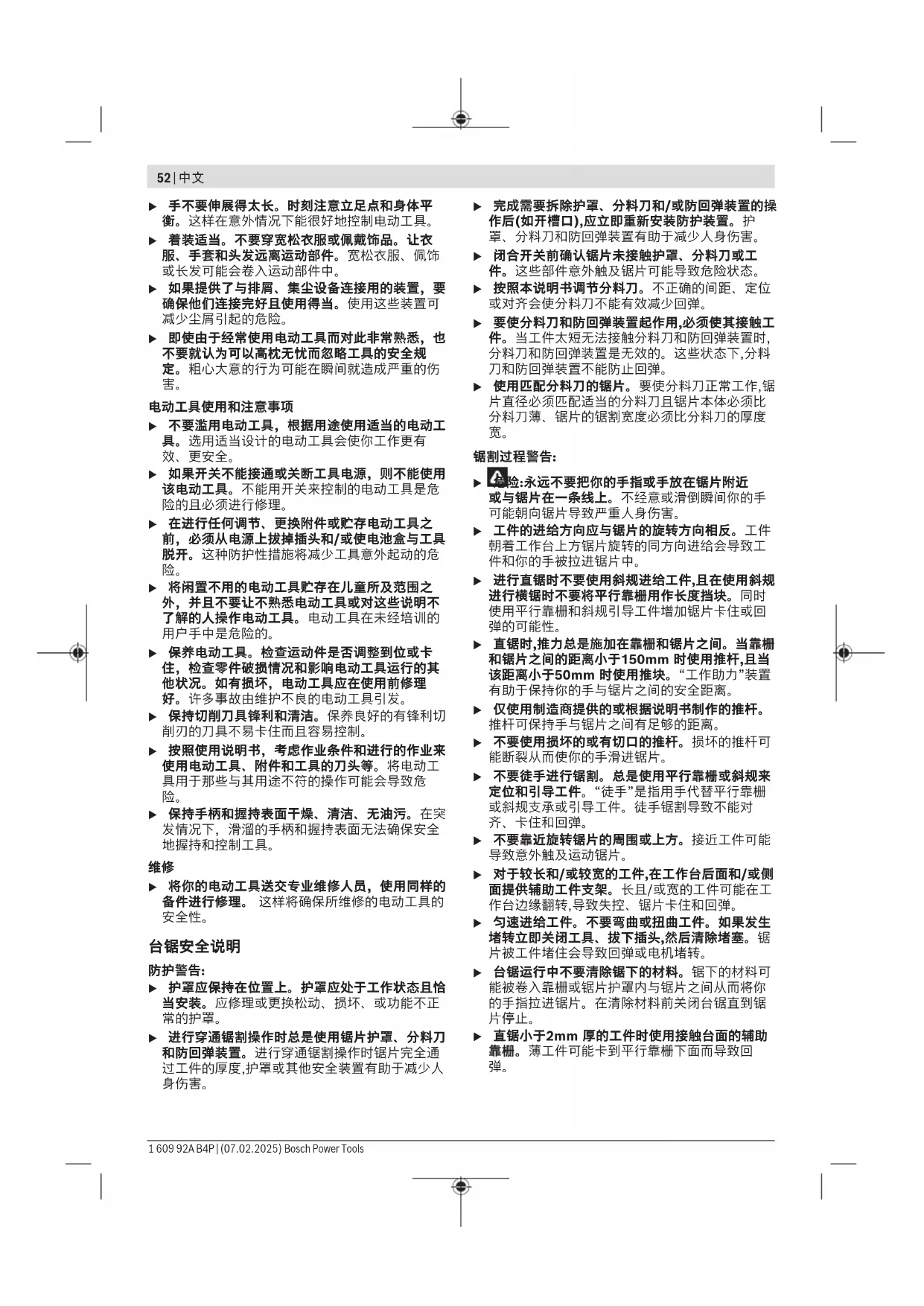

52|中文

▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。

台锯安全说明

防护警告:

▶ 护罩应保持在位置上。护罩应处于工作状态且恰当安装。应修理或更换松动、损坏、或功能不正常的护罩。
进行穿通锯割操作时总是使用锯片护罩、分料刀和防回弹装置。进行穿通锯割操作时锯片完全通过工件的厚度,护罩或其他安全装置有助于减少人身伤害。

完成需要拆除护罩、分料刀和/或防回弹装置的操作后(如开槽口),应立即重新安装防护装置。护罩、分料刀和防回弹装置有助于减少人身伤害。
闭合开关前确认锯片未接触护罩、分料刀或工件。这些部件意外触及锯片可能导致危险状态。
▶ 按照本说明书调节分料刀。不正确的间距、定位或对齐会使分料刀不能有效减少回弹。
要使分料刀和防回弹装置起作用,必须使其接触工件。当工件太短无法接触分料刀和防回弹装置时,分料刀和防回弹装置是无效的。这些状态下,分料刀和防回弹装置不能防止回弹。
使用匹配分料刀的锯片。要使分料刀正常工作,锯片直径必须匹配适当的分料刀且锯片本体必须比分料刀薄、锯片的锯割宽度必须比分料刀的厚度宽。

锯割过程警告:

▶ 危险:永远不要把你的手指或手放在锯片附近或与锯片在一条线上。不经意或滑倒瞬间你的手可能朝向锯片导致严重人身伤害。
工件的进给方向应与锯片的旋转方向相反。工件朝着工作台上方锯片旋转的同方向进给会导致工件和你的手被拉进锯片中。
进行直锯时不要使用斜规进给工件,且在使用斜规进行横锯时不要将平行靠栅用作长度挡块。同时使用平行靠栅和斜规引导工件增加锯片卡住或回弹的可能性。
直锯时,推力总是施加在靠栅和锯片之间。当靠栅和锯片之间的距离小于150mm 时使用推杆,且当该距离小于50mm 时使用推块。“工作助力”装置有助于保持你的手与锯片之间的安全距离。
▶ 仅使用制造商提供的或根据说明书制作的推杆。推杆可保持手与锯片之间有足够的距离。
不要使用损坏的或有切口的推杆。损坏的推杆可能断裂从而使你的手滑进锯片。
不要徒手进行锯割。总是使用平行靠栅或斜规来定位和引导工件。“徒手”是指用手代替平行靠栅或斜规支承或引导工件。徒手锯割导致不能对齐、卡住和回弹。
不要靠近旋转锯片的周围或上方。接近工件可能导致意外触及运动锯片。
对于较长和/或较宽的工件,在工作台后面和/或侧面提供辅助工件支架。长且/或宽的工件可能在工作台边缘翻转,导致失控、锯片卡住和回弹。
匀速进给工件。不要弯曲或扭曲工件。如果发生堵转立即关闭工具、拔下插头，然后清除堵塞。锯片被工件堵住会导致回弹或电机堵转。
▶ 台锯运行中不要清除锯下的材料。锯下的材料可能被卷入靠栅或锯片护罩内与锯片之间从而将你的手指拉进锯片。在清除材料前关闭台锯直到锯片停止。
▶ 直锯小于2mm 厚的工件时使用接触台面的辅助靠栅。薄工件可能卡到平行靠栅下面而导致回弹。

回弹原因和相关警告：

回弹是因锯片受挤压、被卡住或工件上的切割线与锯片未对齐或当部分工件卡在锯片和平行靠栅或其他固定物体之间时工件的突然反作用。

大多数情况下,回弹时工件被锯片后部抬离工作台并被推向操作者。

回弹是台锯误用和/或不正确的操作步骤或状态引起的,且可以采取下述适当的预防措施来避免:

不要站成与锯片在一直线上。站在靠栅所在的锯片侧。回弹可能将工件高速推向站在锯片前面与其成一条直线的任何人。
不要在锯片上方或后部拖拉或支撑工件。可能意外触及锯片或回弹可能将你的手指拖进锯片。
不要握持和压住正被旋转锯片锯下的工件。压住正被锯片锯下的工件会导致卡住和回弹。
使靠栅与锯片平行。方向偏移的靠栅会将工件挤向锯片而导致回弹。
进行诸如开槽口等非穿通锯割时,用羽毛板引导工件靠到工作台和靠栅上。当发生回弹时羽毛板有助于控制工件。
支撑大型板材以减少锯片挤压或卡住的风险。大型板材会因为自重而下垂。支撑件必须支承住所有悬在台面之外的板材。
▶ 锯割扭曲、有节、弯曲或没有直边可以用斜规或靠栅引导的工件时需特别小心。弯曲、有结,或扭曲的工件是不稳固的且导致锯缝与锯片不对齐、卡住和回弹。
不要锯割多于一件的垂直或水平堆叠工件。当台锯重启时如果锯片卡住会抬起工件并导致回弹。
当锯片处于工件中时若重新启动台锯,应使锯片处于锯缝中间使锯齿不接触材料。当台锯重启时如果锯片卡住会抬起工件并导回弹。
▶ 保持锯片清洁、锋利,且有足够齿数。不要使用变形锯片或开裂或断齿的锯片。锋利且齿数正常的锯片能减少卡住、堵转和回弹。

台锯操作过程警告:

拆除工作台嵌板、更换锯片、或调节分料刀、防回弹装置或锯片护罩时,以及工具无人照看时,应关闭台锯并拔下电源线。预防措施可避免意外事故。

不要留下运转的台锯无人照看。关闭台锯且在其完全停止前不要离开。无人照看的运转着的台锯是不受控且危险的。

台锯应放在采光良好且地面平坦处以保持操作者良好的立足和平衡。狭窄、昏暗、及不平坦易打滑地面会导致意外事故。

经常清理除去工作台下面和/或集尘装置中的锯屑。堆集的锯屑易燃且可能自燃。

▶ 应固定台锯。台锯未被恰当固定可能移动或翻倒。

▶ 启动台锯前移除工作台上的刀具、零碎木料等。杂乱或潜在堵塞是危险的。

总是使用轴孔尺寸和形状正确的锯片(金钢石锯片对应圆形孔)。与安装件不匹配的锯片会偏心而引起失控。

不要使用损坏的或不合适的法兰、垫片、螺栓或螺母等锯片安装装置。这些安装装置是为本台锯的安全操作和优化性能特别设计的。
不要站在台锯上,不要将其他当作踏步凳。工具翻倒或意外触及锯割刀具可能发生严重人身伤害。
安装锯片时确认其在正确的旋转方向。台锯上不要使用磨轮、钢丝刷或砂轮。安装不合适的锯片或使用未推荐的附件会导致严重人身伤害。

其他安全规章

安装锯片时务必穿戴防护手套。有受伤的危险。
不要使用高速钢锯片。此类锯片容易折断。
▶ 只允许使用符合本使用说明书中和电动工具上给出的特性数据，并通过EN 847-1标准认证且有相应认证标识的锯片。
请勿在没有台板的情况下使用电动工具。请更换损坏的台板。如果没有完好的台板，您可能会被锯片割伤。
▶ 工作场地应保持清洁。材料混合特别危险。轻金属粉尘可能会起火燃烧或爆炸。
▶ 请为希望加工的材料选择合适的锯片。
▶ 只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。
▶ 仅当锯片运转时，才能将工件向其迎去。否则如果锯片卡在工件中，会有反弹的危险。

图标

以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。

图标及其含义

当电动工具运转时，切勿把手放在锯切区域内。碰到锯片会有受伤危险。

请佩戴护目镜。

请佩戴听力防护装置。工作噪音会损坏听力。

请佩戴防尘口罩。

注意锯片的尺寸（锯片直径dD，孔径d）。孔径d必须无间隙地与工具主轴贴合。如果必

54|中文

图标及其含义

须使用缩径套,应注意根据锯片厚度、锯片孔径以及工具主轴直径来匹配缩径套的尺寸。尽可能使用与锯片配套的缩径套。

锯片直径D必须与图标上的说明一致。

也可参见“技术数据”一章中的“合适锯片的尺寸”。

a b d c

a 允许的最大锯片直径为254毫米。
b 劈开楔的厚度为2毫米。
c 锯齿的方向箭头（锯片上的箭头方向）必须和劈开楔上的箭头方向一致。
d 更换锯片时，请确保切割宽度不小于2.4毫米，锯片主体的厚度不大于1.8毫米。否则劈开楔（毫米）可能卡在工件中。

劈开楔的厚度为2毫米。

工件的最大许可高度为80毫米。

左侧：

显示手柄降低锯片（运输位置）时的旋转方向和升高锯片（工作位置）时的旋转方向。

右侧：

显示用来固定锯片和调整垂直斜切角度（可翻转锯片）的锁定杆的位置。

视需要润滑电动工具，请在指示的位置添加润滑油。

防护等级为II的电动工具已加强绝缘或双重绝缘。

产品带有CE标志，表明制造商确认该电动工具符合适用的欧盟指令。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合以站立的方式在软木和硬木、刨花板和纤维板上进行纵向和横向的直线锯割。水平斜切角度的范围为 -30^ 至 +30^ ，垂直斜切角度的范围为 0^ 至 45^ 。

使用相应的锯片也可以锯切铝制型材和塑料。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 用于测量锯片至平行限制器距离的刻度尺
(2) 用于在锯台拉出时测量锯片至平行限制器距离的刻度尺
(3) 角度挡块
(4) 锯台
(5) 角度挡块的导槽
(6) 保护盖
(7) 反弹锁
(8) 锯台插入件
(9) 平行限制器
(10) 锯台扩展件

(11) 握柄槽

(12) 平行限制器库

(13) 防颠覆装置

(14) 底架

(15) 推棒

(16) 锁定杆，用来调整垂直方向的斜切角度

(17) 用来升高和降低锯片的手柄

(18) 手轮

(19) 电源开关的保护盖

(20) 锯台扩展件夹紧手柄

(21) 推棒库

(22) 45度斜切角度的挡块（垂直）

(23) 斜切角度刻度尺（垂直）

(24) 0度斜切角度的挡块（垂直）

(25) 启动开关

(26) 重启按钮

(27) 劈开楔

(28) 锯片

(29) 角度挡块库

(30) 电线支架

(31) 底架上的安装孔

(32) 安装孔

(33) 工具库/反弹锁

(34) 吸尘适配接头

(35) 环形扳手（10毫米；13毫米）

(36) 钩形扳手/开口扳手 (10毫米)

(37) “底架”固定套件

(38) “防颠覆装置”固定套件

(39) “电动工具”固定套件

(40) 劈开楔螺栓
(41) 锯台插入件凹槽
(42) 反弹锁按钮
(43) 平行限制器夹紧柄
(44) 平行限制器的V型导向件
(45) 锯台上用于平行限制器的V型导槽
(46) 平行限制器导槽
(47) 辅助平行限制器
(48) “辅助平行限制器”固定套件
(49) 角度挡块的导轨
(50) 型材挡轨
(51) 型材挡轨翼形螺母
(52) 下部锯片盖
(53) 下部锯片盖固定螺栓
(54) 锯台插入件抓孔
(55) 夹紧法兰
(56) 锯片六角螺栓
(57) 垫片

(58) 固定法兰
(59) 角度指示器（垂直）
(60) 任意斜切角度的固定旋钮（水平）
(61) 角度挡块上的角度指示器
(62) 放大镜
(63) 锯台上的距离指示器
(64) 用于调整0度挡块的十字螺栓
(65) 角度指示器螺栓（垂直）
(66) 用于调整45度挡块的十字螺栓
(67) 前部内六角螺栓（5毫米），用于调整锯片的平行度
(68) 后部内六角螺栓（5毫米），用于调整锯片的平行度
(69) 锯台距离指示器螺栓
(70) 内六角螺栓（5毫米），用于调整平行限制器的平行度
(71) 平行限制器距离指示器螺栓

技术参数

台式圆锯 GTS 254 GTS 254
物品代码		3 601 M45 0803 601 M45 0L03 601 M45 0K03 601 M45 0F0	3 601 M45 0C0
额定输入功率	瓦	1800 1800
空载转速	转/分钟	4300 3800
起动电流限制		●	●
重量A)	公斤	24.4 24.4
保护等级		回/II/II	回
尺寸(包括可拆卸的机件)
宽度x深度x高度	毫米	690 x 620 x 1000 690 x 620 x 1000
合适锯片的尺寸
锯片直径D	毫米	254 254
锯片主体的厚度	毫米	<1.8 <1.8
最小锯齿厚度/锯齿斜度	毫米	>2.4 >2.4
孔径d	毫米	25.4 25.4

A) 不含电源线和电源插头的重量
所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
最大工件尺寸：(参见“最大工件尺寸”，页59)
数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见www.bosch-professional.com/wac。

安装

避免意外启动电动工具。安装锯片时或在电动工具上所有工作时，电源插头都不允许连接电源。

供货范围

电动工具初次投入运行前请检查下列零件是否均配套提供：

- 已经安装好锯片 (28)的台式圆锯

- “电动工具”固定套件 (39) (8个固定螺栓, 8个垫片)

- 底架 (14)

- “底架”固定套件 (37)（16个固定螺栓，16个垫片，16个固定环，16个螺母）

- 防颠覆装置 (13)

- “防颠覆装置”固定套件 (38)（4个固定螺栓，8个垫片，4个固定环，4个螺母）

- 角度挡块 (3)

- 型材挡轨 (50)

- “型材挡轨”翼形螺母 (51)

56|中文

• 平行限制器 (9)
• 辅助平行限制器 (47)
• “辅助平行限制器”固定套件 (48) (2个固定螺栓, 2个翼形螺母)
• 劈开楔 (27)，带有已安装的保护盖 (6)
• 反弹锁 (7)
• 环形扳手 (35)
• 钩形扳手/开口扳手 (36)
• 推棒 (15)
• 锯台插入件 (8)

提示：检查电动工具是否有坏损之处。

使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常功能。

损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。

固定或活动的安装方式

为了能够稳定地操作机器，正式使用之前，必须将电动工具固定在平坦、稳固的工作平面上（例如工作台）。

使用底架和防颠覆装置进行安装（参见插图a1-a3）

使用“底架”固定套件(37)、“防颠覆装置”(38)和“电动工具”(39)进行安装

• 将底架(14)拧在一起。拧紧螺栓。
• 将防颠覆装置(13)拧到底架上。
• 将电动工具放到底架上，使防颠覆装置方向朝后。
• 将电动工具固定到底架上。为此，使用电动工具上的侧孔(31)和底架上的孔。

不通过底架的安装（参见插图b）

- 使用合适的螺栓连接将电动工具固定在工作面上。为此需要钻孔(32)。

安装各部件

• 小心地从包装中取出所有的配套零件。
• 拆除电动工具和配套附件上的所有包装材料。
• 注意，必须拆除马达缸体下方的包装材料。
  以下机件直接固定在壳体上：反弹锁(7)、环形扳手(35)、钩形扳手/开口扳手(36)、角度挡块(3)、平行限制器(9)、带固定套件(48)的辅助平行限制器(47)、保护盖(6)、推棒(15)、锯片(28)。
• 如果您需要其中的某个机件，请将其小心地从储存槽中取出。

安装劈开楔（参见插图c）

提示：必要的话，在定位之前清洁所有待安装的零部件。

• 必要时，移除锯台插入件(8)。
• 将手柄(17)顺时针旋转到极限位置，使锯片(28)处于锯台上方最高位置。

• 用环形扳手(35)松开螺栓(40)。

• 装入劈开楔(27)，然后向下移动至极限位置。劈开楔必须接触两个导向销（参见放大镜图片c）。

• 用环形扳手(35)重新拧紧螺栓(40)(扭矩2.0-2.5牛顿米)。
  提示：锯片和劈开楔之间的径向间隙不得超过3-8毫米。劈开楔必须总是和锯片位在同一直线上。
• 安装锯台插入件(8)。

安装锯台插入件（参见插图d）

• 将锯台插入件(8)钩入工具槽的后部凹槽(41)中。
• 向下引导锯台插入件。
• 按压锯台插入件，直至前部卡入工具槽。
  锯台插入件的前部和后部必须与锯台(4)完全齐平。

安装反弹锁（参见插图e）

出现反弹时，反弹锁(7)可以防止工件抛向操作人员。棘爪的尖齿钻入工件表面并将其固定住。

• 将反弹锁(7)的按钮(42)压到一起。这样就能拉回导向销。
• 将反弹锁(7)引导到劈开楔(27)上方，然后松开按钮(42)。
• 将反弹锁朝保护盖方向推动，直至导向销卡入劈开楔上的上方后部孔中。
• 检查导向销是否牢固地连接到孔上，以及反弹锁是否正常工作。小心地抬起反弹锁的棘爪。松开时，弹簧式棘爪必须向下移动并接触到锯台插入件。

安装辅助平行限制器（参见插图f）

锯切狭长工件和垂直斜切角度时，必须将辅助平行限制器(47)安装到辅助平行限制器(9)上。

视需求而定，辅助平行限制器可以安装在平行限制器(9)的左侧或右侧。

安装时，请使用“辅助平行限制器”固定套件(48)（2个固定螺栓，2个翼形螺母）。

• 将固定螺栓穿过平行限制器(9)上的侧孔。
• 此时螺栓头可以充当平行限制器附件的导引。
• 将辅助平行限制器(47)推到固定螺栓头上方。
• 借助翼形螺母拧紧螺栓。

安装平行限制器（参见插图g）

平行限制器(9)可以定位在锯片的左侧或右侧。

• 松开平行限制器(9)的夹紧手柄(43)。从而卡住V型导向件(44)。
• 首先将带V型导向件的平行限制器放入锯台的导槽(45)。然后将平行限制器定位到锯台的前部导槽(46)中。
  现在您可以随心所欲地移动平行限制器。
• 如需固定平行限制器，请将夹紧手柄(43)向下按压。

安装角度挡块（参见插图h1-h2）

- 将角度挡块(3)的导轨(49)装入规定的锯台导槽(5)中。

可以通过型材挡轨(50)加宽角度挡块，以便更好地紧靠长工件。

- 必要时，可借助翼形螺母(51)将型材挡轨安装到角度挡块上。

抽吸粉尘/切屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

- 尽可能使用适合物料的吸尘装置。

- 工作场所要保持空气流通。

- 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

尘/屑吸集装置可能因为废尘、废屑或工件的残屑而造成堵塞。

- 关闭电动工具，并且从插座中拔出插头。

- 静候让锯片完全停止转动。

- 找出造成阻塞的原因，并且排除障碍。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

为避免锯切金属铝时发生火灾，请清空出屑口且不要使用锯屑抽吸装置。

清空出屑口（参见插图i）

可以清空下部锯片盖(52)来清除工件碎屑和大切屑。

- 关闭电动工具，并且从电源插座中拔出电源插头。

- 静候让锯片完全停止转动。

- 将电动工具侧放。

- 松开固定螺栓(53)，打开下部锯片盖(52)。

- 清除工件的碎块和锯屑。

- 关闭下部锯片盖，再次拧紧。

- 将电动工具调整在工作位置上。

外部抽吸装置（参见插图j）

- 将合适的集尘器软管牢固插入吸尘适配接头(34)。

根据工件的物料选择合适的集尘装置。

抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的集尘装置。

更换锯片（参见插图k1-k4）

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

安装锯片时务必穿戴防护手套。有受伤的危险。

▶ 所使用的锯片的最高许可转速必须高于电动工具的无负载转速。

▶ 只允许使用符合本使用说明书中和电动工具上给出的特性数据，并通过EN 847-1标准认证且有相应认证标识的锯片。

▶ 只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。以免锯齿尖过热，待加工塑料融化。

不要使用高速钢锯片。此类锯片容易折断。

拆卸锯片

- 将手柄 (17) 顺时针旋转到极限位置，使锯片 (28) 处于锯台上方最高位置。

- 将保护盖 (6) 向后翻。

- 通过抓孔 (54)抬起锯台插入件(8)，然后将其从工具槽中取出。

- 将六角螺栓 (56) 用环形扳手 (35) 逆时针拧下, 同时用钩形扳手 (36) 固定住夹紧法兰 (55)。

- 取下垫片 (57) 和夹紧法兰 (55)。

- 取下锯片 (28)。

安装锯片

必要的话，在安装之前清洁所有的零部件。

- 将新锯片放到工具主轴的固定法兰 (58) 上。

提示：请勿使用过小的锯片。锯片和劈开楔之间的径向间隙不得超过3 - 8毫米。

安装时请注意，锯齿的锯切方向（锯片上的箭头方向）必须和保护盖上的箭头方向一致！

- 装上夹紧法兰 (55)、垫片 (57) 和六角螺栓 (56)。

- 将六角螺栓 (56)用环形扳手 (35)顺时针拧下, 同时用钩形扳手 (36)固定住夹紧法兰。

- 再次装入锯台插入件 (8)。

- 将保护盖 (6) 向前翻。

运行

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

锯片的运输位置和工作位置

运输位置

- 移除保护盖(6)和锯台插入件(8)，将劈开楔(27)定位到底部位置。再次装入锯台插入件(8)。

- 将手柄(17)逆时针转动，直至锯片(28)的锯齿处于锯台(4)下方。

- 将锯台扩展件(10)向内推到底。 向下按压夹紧手柄(20)。由此固定好锯台扩展件。

工作位置

- 将劈开楔(27)精确定位到锯片中心的最上方位置，然后装入锯台插入件(8)并安装保护盖(6)。

- 将手柄(17)顺时针转动, 直至锯片(28)的上部锯齿处于工件上方约3 - 6毫米的位置。

设置垂直和水平斜切角度

为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。

设置垂直斜切角度（锯片）（参见插图A）

垂直斜切角度的调整范围为 0^ 至 45^ 。

58|中文

- 逆时针松开锁定杆(16)。

提示：完全松开锁定杆时，锯片因重力倾斜到约30度的位置。

• 沿着连杆拉动或按压手轮(18)，直至角度指示器(59)显示所需的垂直斜切角度。
• 让手轮保持在这个位置，并重新拧紧锁定杆(16)。

出厂时已设置好的限位挡块（(24)，(22)）用于快速精确地设定垂直标准角度0度和45度。

设置水平斜切角度（角度挡块）（参见插图B）

水平斜切角度的调整范围可在 30^ （左侧）至 30^ （右侧）之间调整。

• 如果固定旋钮(60)被拧紧了，请先松开。
• 转动角度挡块，直至角度指示器(61)显示所需的斜切角度。
• 再次拧紧固定旋钮(60)。

加大锯台

如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。

锯台扩展件（参见插图C）

锯台扩展件(10)可将锯台(4)向右最多扩展950毫米。

• 将锯台扩展件的夹紧手柄(20)向上拉到顶。
• 向外拉动锯台扩展件(10)，直至达到所需的长度。
• 向下按压夹紧手柄(20)。由此固定好锯台扩展件。

调整平行限制器（参见插图D）

平行限制器(9)可以定位在锯片的左侧或右侧。放大镜(62)中的标记表示刻度尺(1)上平行限制器至锯片的设定距离。

将平行限制器定位至所需的锯片侧面(参见“安装平行限制器（参见插图g）”，页56)。

在锯台未拉出时

调整平行限制器

• 松开平行限制器(9)的夹紧手柄(43)。移动平行限制器，直至放大镜(62)中的标记显示至锯片的所需距离。
  锯台未拉出时，适用刻度尺(1)的标记。
• 固定时，请再次向下按压夹紧手柄(43)。

在锯台拉出时

调整平行限制器（参见插图D）

- 把平行限制器放在锯片的右侧。

移动平行限制器, 直至放大镜(62)中的标记在刻度尺(1)上显示28厘米。

固定时，请再次向下按压夹紧手柄(43)。

• 将锯台扩展件的夹紧手柄(20)向上拉到顶。
• 向外拉动锯台扩展件(10)，直至距离指示器(63)在刻度尺(2)上显示至锯片的所需距离。
• 向下按压夹紧手柄(20)。由此固定好锯台扩展件。

设置辅助平行限制器（参见插图E）

锯切狭长工件和垂直斜切角度时，必须将辅助平行限制器(47)安装到平行限制器(9)上。

视需求而定，辅助平行限制器可以安装在平行限制器(9)的左侧或右侧。

锯割时工件可能卡在平行限制器和锯片之间，上升中的锯片会钩住该工件并将它向外抛开。

因此要调整好平行限制器的附件，得让导引的尽端位在锯片最前端的锯齿和劈开楔的前缘之间。

• 为此，松开固定套件(48)的所有翼形螺母，并相应地移动辅助平行限制器。
• 再度拧紧翼形螺母。

投入使用

注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。

接通（参见插图F1）

• 向上翻起安全挡板(19)。
• 调试时，请按压绿色的起动开关 (25)。
• 再次落下安全挡板(19)。

关闭（参见插图F2）

- 按压安全挡板(19)。

过载保护

本电动工具装备有过载保护装置。按照规定使用时不会造成电动工具过载。当负载过高时，电子系统将关闭电动工具。

执行以下步骤，将电动工具重新投入运行：

• 让电动工具冷却至少10分钟。
• 按压重启按钮(26)，然后重新接通电动工具。

停电

本机器的起停开关是所谓的零位开关。它可以防止电动工具在停电之后（例如在操作中途拔出电源插头）自行起动。

为了此后再次使用电动工具，必须重新按压绿色的起动开关 (25)。

工作提示

一般性的锯切提示

进行任何锯割之前必须先确定锯片绝对不会碰触挡块或其它的机件。
▶ 仅可在装备相应保护装置（比如通道保护罩、推力环）的情况下使用电动工具来开槽或翻边。
▶ 不得将本电动工具用于开槽（末端在工件内的槽）。

保护锯片免受冲撞和敲击。不可以侧压锯片。

劈开楔必须和锯片位在同一直线上，以预防工件被夹住。

不可以加工变形的工件。为了能够紧靠在平行限制器上，工件至少必须具备一道笔直的边缘。

推棒要存放在电动工具上。

操作者的位置（参见插图G）

不要站成与锯片在一直线上。站在靠栅所在的锯片侧。回弹可能将工件高速推向站在锯片前面与其成一条直线的任何人。

- 手掌、手指和手臂必须远离转动中的锯片。

请注意以下各指示：

- 使用双手握好工件并将工件牢牢地压在锯台上。

- 锯切狭长工件和垂直斜切角度时，应始终使用配套的推棒(15)。

最大工件尺寸

垂直斜切角度 最大工件高度 [毫米]

0度80

45度 55

锯切

锯割直线

• 将平行限制器(9)调整到所需的切割宽度。
• 将工件放到锯台的保护盖(6)前部。
• 通过手柄(17)尽可能地升高或降低锯片，直至锯片(28)的上部锯齿处于工件上方约30-6毫米的位置。
• 接通电动工具的电源。
• 施力均匀地锯切工件。 如果施力过大，则锯片尖可能过热，工件可能会损坏。
• 关闭电动工具并等待，直至锯片完全停止转动。

锯割垂直方向的斜切角度

• 请设置所需的锯片垂直斜切角度。 锯片向左倾斜时，平行限制器(9)必须位于锯片的右侧。
• 遵循相应的工作步骤：(参见“锯割直线”，页59)

锯切水平斜切角度（参见插图 H）

• 请通过角度挡块(3)设置所需的水平斜切角度。
• 将工件放到型材挡轨(50)上。 型材不可以放在锯线上。这种情况下，请松开翼形螺母(51)并移动型材挡轨。
• 通过手柄(17)尽可能地升高或降低锯片，直至锯片的上部锯齿处于工件上方约3-6毫米的位置。
• 接通电动工具的电源。
• 用一只手对着型材挡轨按压工件，再用另一只手通过固定旋钮(60)缓慢地在导槽(5)中向前移动角度挡块。
• 关闭电动工具并等待，直至锯片完全停止转动。

检查和调整基本设定

为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。

检查时不仅要有足够的经验，而且还要使用特殊工具。

博世的客户服务中心能够快速可靠地执行这项工作。

调整垂直标准斜切角度0度/45度的挡块

• 将电动工具调整在工作位置上。
• 请设置锯片的0度垂直斜切角度。

检查（参见插图I1）

- 将角规调整到90度并将其放到锯台(4)上。

角规的支脚必须与锯片(28)在整个长度上齐平。

调整（参见插图12）

• 松开螺栓(64)。从而可以移动0度挡块(24)。
• 松开锁定杆(16)。
• 对着0度挡块推动手轮(18)，直至角规的支脚和锯片在整个长度上齐平。
• 让手轮保持在这个位置，并重新拧紧锁定杆 (16)。

- 重新拧紧螺栓(64)。

如果角度指示器(59)在调整后未指向刻度尺(23)的0度标记线，请用市售十字螺丝刀松开螺栓(65)，并沿着0度标记校准角度指示器。

对于45度的垂直斜切角度，请相应地执行上述工作步骤（松开螺栓(66)；移动45度挡块(22)）。同时不得再次调整角度指示器(59)。

锯片与角度挡块导槽的平行度（参见插图J）

- 将电动工具调整在工作位置上。

检查

• 用铅笔标出锯台插入件上方后部可看到的第一个左锯齿。
• 将角规调整到90度，并将其放到导槽(5)的边缘上。
• 移动角规的支脚，直至触碰到标记的锯齿，然后读取锯片和导槽之间的距离。
• 转动锯片，直至标记的前部锯齿位于锯台插入件上方。
• 沿着导槽移动角规，并将它移动到被做上记号的锯齿上。
• 再度测量锯片和导槽之间的距离。

这两个测量值必须相同。

调整

• 用一把内六角扳手松开锯台上的前部内六角螺栓(67)和锯台上的后部内六角螺栓(68)。
• 小心地移动锯片，直至与导槽(5)平行。
• 重新拧紧所有螺栓(67)和(68)。

距调整锯台的距离指示器（参见插图K）

• 把平行限制器放在锯片的右侧。 移动平行限制器，直至放大镜(62)中的标记在下方刻度尺上显示28厘米。
  固定时，请再次向下按压夹紧手柄(43)。
• 将夹紧手柄(20)向上拉到顶，然后将锯台扩展件(10)向外拉动，直至挡块。

检查

距离指示器(63)在刻度尺(2)上显示的数值必须与放大镜(62)刻度尺(1)上的标记相同。

调整

• 向外拉动锯台扩展件(10)，直至挡块。
• 用十字螺栓刀松开螺栓(69)，并沿着上部刻度尺(1)的28厘米标记校准距离指示器(63)。

60|中文

调整平行限制器的平行度（参见插图L）

• 将电动工具调整在工作位置上。
• 取下反弹锁(7)并将保护盖(6)向后翻。
• 松开并移动平行限制器的夹紧手柄(43)，直至与锯片接触。

检查

平行限制器(9)必须在整个长度上接触锯片。

调整

• 用一把内六角扳手松开内六角螺栓(70)。
• 小心地移动平行限制器(9)，直至在整个长度上接触锯片。
• 让平行限制器保持在这个位置，并重新向下按压夹紧手柄(43)。
• 重新拧紧内六角螺栓(70)。

调整平行限制器的放大镜（参见插图L）

• 将电动工具调整在工作位置上。
• 取下反弹锁(7)并将保护盖(6)向后翻。
• 从右侧移动平行限制器(9)，直至接触到锯片。

检查

放大镜(62)的标记必须与刻度尺(1)的0毫米标记成一条线。

调整

- 用十字螺丝刀松开螺栓(71)，然后沿着0毫米标记对齐标记。

存储和运输

存放机件（参见插图M-N）

本电动工具提供了存放机件的机会，您可以将某些机件固定在电动工具上。

• 松开平行限制器(9)上的辅助平行限制器(47)。
• 将所有零散的机件插到壳体的储存箱中（参见下表）。

图片 机件 储存箱

M	环形扳手(35)	插到工具槽(33)中
M	钩形扳手/开口扳手(36)	插到工具槽(33)中
M	反弹锁(7)	插到工具槽(33)中
M	角度挡块(3)和型材挡轨(50)	推入槽(29)上的支架
N	安装了辅助平行限制器(47)的平行限制器(9)	放入工具槽(12)
N	推棒(15)	插到工具槽(21)中

维修和服务

维护和清洁

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。

清洁

每次工作结束后，使用压缩空气或毛刷清除机器上的灰尘和锯屑。

润滑电动工具

润滑剂：

发动机油SAE 10/SAE 20

- 根据需要在指示的位置润滑电动工具。

授权的博世客户服务中心能够快速可靠地执行这项工作。

环保地废弃处理润滑油和清洁剂。注意法律规定。

降低噪音的措施

制造商提供的方法：

• 缓速起动
• 提供特别为了降低噪音而研发的锯片
  操作者自己能做的措施：
• 将机器安装在稳固的工作面上，可以降低震动
• 使用具备了降低噪音功能的锯片
• 定期清洁锯片和电动工具

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。

不可以把电动工具丢入家庭垃圾中!

产品中有害物质的名称及含量

Component name部件名称	Hazardous substance有害物质
	Lead (Pb)铅(Pb)	Mercury (Hg)汞(Hg)	Cadmium (Cd)镉(Cd)	Hexavalent chromium六价铬( Cr^6 )	Polybrominated biphenyls (PBB)多溴联苯(PBB)	Polybrominated diphenyl ethers (PBDE)多溴二苯醚(PBDE)
Metal part of housing外壳的金属部分	○○○○○○
Non-metal part of housing外壳的非金属部分	○○○○○○
Transmission机械传动机构	○○○○○○
Motor assembly电机组件	○○○○○○
Control electronics控制组件	○○○○○○
Accessories附件	○○○○○○
Attachments配件	○○○○○○
Connectors连接件	○○○○○○
Power cord *1)电源线* 1	○○○○○○
Battery system *2)电池系统* 2电池系统* 2	○○○○○○

本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具通用安全警告

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和 / 或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
▶ 如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。

在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並 / 或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
▶ 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

圓鋸台安全說明

防護裝置相關警示

▶ 將防護裝置放好。防護裝置功能需正常且正確安裝。鬆脫、損壞或功能不正常的防護裝置均必須修復或更換。
每次切割作業均必須使用鋸片防護裝置、劈刀及防反彈裝置。針對鋸片會將加工件的整個厚度均切開的切割作業，防護裝置與其他安全裝置有助於降低受傷風險。

在完成非貫通切割（如重新锯切或刨槽）後，請將劈刀還原到向上延伸位置。劈刀在向上延伸位置時，請重新裝上刀片防護裝置與防反彈裝置。防護裝置、劈刀與防反彈裝置有助於降低受傷風險。
在啟動前請確認鋸片未與防護裝置、劈刀或加工件接觸。鋸片意外接觸這些東西可能會造成危險。
▶ 請依本說明書中的指示來調整劈刀。不正確的間隔、定位和校準皆可能會無法有效降低劈刀反彈的情況。
▶ 若要使用劈刀及防反彈裝置，必須將其與工件啮合。若加工件過短而無法啟動劈刀和防反彈裝置，則劈刀及防反彈裝置無法運作。在此情況下，劈刀及防反彈裝置會無法防止反彈。
使用適當的劈刀鋸片。為使劈刀正常運作，鋸片直徑必須與劈刀配合且鋸片刀體必須比劈刀薄且鋸片的切割寬度必須比劈刀的厚度寬。

切割程序警示

▶ 陰：請勿將您的手或手指放在鋸片附近或其路徑上。一不小心或滑動，均可能讓您的手靠近鋸片而造成嚴重的人身傷害。
▶ 將加工件推向鋸片時請務必與旋轉方向相反。若以和鋸片在鋸台上旋轉的方向相同之方向推入加工件，均可能使加工件及您的手被鋸片拉過去。
在劈鋸作業時切勿使用角度量規推送加工件，且搭配角度量規進行交叉切割時請勿用碎片護欄作為長度擋塊。同時用碎片護欄及角度量規會增加鋸片卡住及反彈的機會。
▶ 進行劈鋸作業時，請務必讓加工件完全抵住護欄，並從護欄與鋸片間推送加工件。當護欄與鋸片間的距離小於150 mm時請使用推桿，當距離小於50 mm時則請使用推塊。「作業協助」裝置可讓您的手與鋸片保持安全距離。
▶ 請僅使用製造商提供或依說明製作的推桿。此推桿可讓手與鋸片保持足夠的距離。
▶ 請勿使用損壞或切斷的推桿。損壞或切斷的推桿可能會斷掉而讓您的手滑到鋸片中。
▶ 請勿「徒手」進行任何操作。請務必使用碎片護欄或角度量規進行加工件定位與導引。「徒手」指用手代替碎片護欄或角度量規支撐或引導加工件。徒手鋸切會造成不對齊、卡住或反彈。
▶ 請勿靠近接近轉動中的鋸片。嘗試接觸加工件時可能會意外與移動中的鋸片接觸。
針對長且 / 或寬的加工件請在鋸台後方及 / 或兩側使用輔助工作件支撐裝置使其保持水平。長且 / 或寬的加工件易在鋸台邊緣處翻覆，造成失控、鋸片卡住及反彈。
▶ 請以穩定的節奏推送加工件。請勿彎折、扭曲或左右搖動加工件。若發生卡住的情況，請立即將工具關閉，把電源拔掉後排除卡住的情況。鋸片被加工件卡住為造成反彈或使馬達空轉。
▶ 請勿在鋸片運作時將切掉的材料去除。這些材料可能會卡在護欄間或鋸片內而將您的手指拉向鋸片。移除材料前請關閉鋸片並等後其完全停止。

在劈鋸厚度低於2 mm的加工件時，請在鋸台上方使用輔助護欄。較薄的加工件可能會落到碎片護欄底下而造成反彈。

反彈原因與相關警告

反彈是加工件因擠壓、卡住的鋸片或加工件的切割線與鋸片不對齊，或部分加工件卡在鋸片與碎片護欄或其他固定物間所造成的情況。

通常在反彈時，加工件會被鋸片的後段從鋸台上升起並朝操作員飛過來。

反彈是不當使用電鋸及 / 或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

請勿站在鋸片的延伸線上。隨時站在鋸片旁有護欄的那一側。反彈會使加工件高速飛向站在鋸片延伸線上的人員。
▶ 請勿從鋸片後方拉動或支撐加工件。如此可能會意外接觸鋸片或因反彈而將手指拉進鋸片中。
▶ 請勿將切割中的加工件朝旋轉中的鋸片壓。將加工件朝鋸片壓會造成卡住的情況或反彈。
▶ 將護欄與鋸片保持平行。未校準的護欄會將加工件朝鋸片擠壓而造成反彈。
進行非穿透式切割如開槽口時，請使用羽毛板引導加工件進入鋸台與護欄。羽毛板有助於在反彈時控制加工件。
▶ 支撐控制板以降低鋸片卡住及發生反彈的風險。大型控制板可能因其本身的重量而下垂。支撐裝置必須位於控制板懸在鋸台外的部分之下方。
切割扭曲、交錯、捲曲或無垂直邊緣可使用角度量規或沿護欄引導之加工件時請特別小心。捲曲、交錯或扭曲的加工件會不穩定並造成鋸片不對齊、卡住及反彈的情況。
▶ 請勿以垂直或水平堆疊的方式一次切割多個加工件。鋸片會推起多個加工件而造成反彈。
當在加工件中重新啟動鋸片時，請將鋸片與切割線對齊讓鋸齒不會卡在材料中。若鋸片卡住，可能會使加工件升起而在鋸片重新啟動時造成反彈。
▶ 請保持鋸片清潔、銳利並有充足的鋸齒量。切勿使用扭曲的鋸片或有破損之鋸牙的鋸片。尖銳且鋸齒量足的鋸片可降低卡住、空轉及反彈的情況。

圓鋸台操作程序警示

拆卸鋸台插件、更換鋸片或調整劈刀、防反彈裝置或鋸片防護裝置及機器無人操作時，請關閉圓鋸台並拔掉電源線。採取預防措施有助於避免意外。
▶ 請勿將運作中的圓鋸台處於無人管理的狀態。請將其關閉並等到其完全停住後再離開。運轉中但無人管理的鋸片會有意外風險。
請將圓鋸台放在光線充足且水平的區域，讓您能有穩定站立的空間。其應安裝在能讓您有足夠空間控制您加工件的區域中。狹窄、陰暗且不平坦且失滑的地面容易造成意外。
▶ 請常清潔並清除鋸台下方及（或）塵屑收集裝置中的鋸屑。堆積的鋸屑具易燃性，可能會自燃。

64|繁體中文

▶ 圓鋸台必須妥善固定。未妥善固定的圓鋸台可能會移動或翻覆。
在啟動圓鋸台前請將工具、木塊等從鋸台上移開。否則可能會造成分心或有卡住的危險。
▶ 請務必使用具備正確尺寸和心軸形狀（鑽石或圓形）的鋸片。不符合鋸片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。
▶ 請勿使用損壞或不正確的鋸片安裝工具如法蘭、鋸片墊片、螺栓或螺帽等。這些安裝工具是針對您的鋸台專門設計，能確保其運作安全與性能。
▶ 請勿站在圓鋸台上，請勿用其當作踏腳台。若工具翻覆或不小心接觸到切割工具，會造成嚴重的傷害。
▶ 安裝鋸片時請確認其轉動的方向正確。請勿在圓鋸台上使用研磨輪、鋼絲刷或砂磨輪。未妥當安裝鋸片或使用非建議之配件均會造成嚴重受傷。

其他安全注意事項

▶ 安裝鋸片時務必穿戴防護手套。人員可能有受傷之虞。
▶ 請勿使用高合金快速鋼（HSS）材質的鋸片。此類鋸片容易折斷。
▶ 根據本說明書中以及本電動工具上載述的技術數據，選擇合適的鋸片。必須選用通過 EN 847-1 認證而且具有此一認證標示的鋸片。
操作工具時一定要使用工作桌嵌件。工作桌嵌件如已故障，請更換之。少了完好的工作桌嵌件，您可能會被鋸片割傷。
▶ 作業區請保持整潔。複合材質是極具危險性的材質。輕質合金粉塵可能會起火或爆炸。
▶ 請您根據欲進行加工的材料，選用合適的鋸片。
▶ 只能使用由本電動工具製造商推薦且適用於加工材料的鋸片。
▶ 唯有在鋸片已處於運作狀態下，才可將工件移過去進行加工。否則如果鋸片卡在工件中，會有反彈的危險。

符號

以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。

符號和它們的代表意義

當電動工具運轉時，切勿把手伸進鋸切範圍內。手若觸碰鋸片有被割傷的危險。

請佩戴護目鏡。

符號和它們的代表意義

請佩戴耳罩。工作噪音會損壞聽力。

請佩戴防塵面罩。

d D，孔徑 d）。孔徑 d 必須和工具主軸完全吻合，不能有空隙。如果必須使用異徑管，則應注意：異徑管尺寸必須與鋸片主體厚度、鋸片孔徑以及工具主軸直徑相配。請儘可能使用鋸片隨附的異徑管。

鋸片直徑 D 必須與符號上的數值相符。

請參考「技術性數據」章節中「適用鋸片的尺寸」。

a b d c

a 锯片直徑的最大容許值是 254 mm。
b 劈開楔的厚度是 2 mm。
c 鋸齒的方向箭頭（即鋸片上的箭頭指示方向）必須與劈開楔上的箭頭指示方向一致。
d 更換鋸片時請注意：鋸切寬度不得小於 2.4 mm 且鋸片主體的厚度不得大於 1.8 mm。否則劈開楔有卡在工件中之虞。

劈開楔的厚度是 2 mm。 能處理的最大工件高度是 80 mm。

左邊： 為您指示降低（進入搬運位置）及升高（進入工作位置） 鋸片時手搖桿應旋轉的方向。

右邊：

為您指示想要固定鋸片時制動桿應設定的位置以及調整垂直斜鋸角時制動桿應設定的位置（鋸片可翻轉）。

視需要潤滑電動工具，請在指示的位置添加潤滑油。

符號和它們的代表意義

	絕緣等級II的電動工具代表該產品採用加強絕緣或是雙重絕緣的設計。
CE	CE標章代表製造商認證此電動工具符合歐盟現行指令。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。

請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合以站立的方式在軟木和硬木，塑合板和纖維板上進行縱向與橫向的直線鋸切。此時可加工的水平斜鋸角為 -30^ 至 +30^ ，可加工的垂直斜鋸角為 0^ 至 45^ 。

安裝合適的鋸片後，也可以鋸切鋁製型材和塑膠。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 锯片與平行擋塊之間的距離刻度尺
(2) 鋸片與平行擋塊之間的距離刻度尺，拉出鋸台時
(3) 角度擋塊
(4) 鋸台
(5) 角度擋塊的導槽
(6) 護罩
(7) 反彈制止裝置
(8) 锯台嵌件
(9) 平行擋塊

(10) 鋸台加寬件

(11) 把手凹槽

(12) 平行擋塊存庫

(13) 防傾保護設計

(14) 底座

(15) 推棒

(16) 制動桿，用來調整垂直方向的斜角鋸切角度

(17) 用來升高和降低鋸片的手搖柄

(18) 轉鈕

(19) 起停開關的保護蓋

(20) 锯台加寬件的緊固握把

(21) 推棒庫

(22) 45° 斜鋸角擋塊（垂直）

(23) 斜鋸角刻度尺（垂直）

(24) 0° 斜鋸角擋塊（垂直）

(25) 啟動鈕

(26) 重新啟動按鈕

(27) 劈開楔

(28) 锯片
(29) 角度擋塊庫
(30) 電線托架
(31) 底座上的安装孔
(32) 安装孔
(33) 工具 / 反彈制止裝置存庫
(34) 吸塵轉接頭
(35) 環形扳手 (10 mm; 13 mm)
(36) 鈎形扳手 / 開口扳手 (10 mm)
(37) 「底座」固定套件
(38) 「防傾保護設計」固定套件
(39) 「電動工具」固定套件
(40) 劈開楔的插銷
(41) 供鋸台嵌件使用的開口
(42) 反彈制止裝置按鈕
(43) 平行擋塊的緊固握把
(44) 平行擋塊的 V 形導向件
(45) 锯台上供平行擋塊使用的 V 形導槽
(46) 平行擋塊的導槽
(47) 輔助平行擋塊
(48) 「輔助平行擋塊」固定套件
(49) 角度擋塊的導引軌
(50) 型材擋軌
(51) 型材擋軌的蝶翼螺母
(52) 下方鋸片護蓋
(53) 下方鋸片護蓋的固定螺栓
(54) 锯台嵌件把手孔
(55) 緊固法蘭
(56) 锯片的六角螺栓
(57) 垫片
(58) 配接法蘭
(59) 角度指針（垂直）
(60) 偏好斜鋸角的鎖定旋鈕（水平）
(61) 角度擋塊上的角度指針
(62) 放大鏡
(63) 鋸台上的距離指針
(64) 可調整 0^ 擋塊的十字螺栓
(65) 角度指针的固定螺栓（垂直）
(66) 可調整 45^ 擋塊的十字螺栓
(67) 用以將鋸片調成平行的前方內六角螺栓 (5 mm)
(68) 用以將鋸片調成平行的後方內六角螺栓 (5 mm)
(69) 固定鋸台之距離指針的螺栓
(70) 用以將平行擋塊調成平行的內六角螺栓 (5 mm)
(71) 固定平行擋塊之距離指針的螺栓

技術性數據

66|繁體中文

桌上型圓鋸機 GTS 254 GTS 254
產品機號	3 601 M45 0803 601 M45 0L03 601 M45 0K03 601 M45 0F0	3 601 M45 0C0
額定輸入功率	W 1800 1800
無負載轉速	min^-1 4300 3800
起動限流器		●
重量A)	kg 24.4 24.4
絕緣等級		□/II/II □
尺寸(包含可拆式機件)
寬度x深度x高度	mm 690 x 620 x 1000 690 x 620 x 1000
適用鋸片的尺寸
鋸片直徑D	mm 254 254
鋸片主體的厚度	mm < 1.8 < 1.8
最小鋸齒厚度/鋸齒斜度	mm >2.4 >2.4
孔徑d	mm 25.4 25.4

A) 不包括電源線和電源插頭的重量
本說明書提供的參數是以230伏特為依據，於低電壓地區，此數據有可能不同。
最大工件尺寸：(參見「最大工件尺寸」，頁69)
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

安装

▶ 請避免意外啟動電動工具。安裝時以及進行電動工具的維護修理工作時，機器的插頭都不可以插在插座中。

供貨範圍

初次使用本電動工具之前，先檢查以下各部件是否包含在供貨範圍中：

• 已裝上鋸片 (28) 的桌上型圓鋸機
• 「電動工具」固定套件(39) (8 顆固定螺栓、8 個墊片)
• 底座 (14)
• 「底座」固定套件(37)（16顆固定螺栓、16個墊片、16個扣環、16個螺母）
• 防傾保護設計 (13)
• 「防傾保護設計」固定套件(38)（4顆固定螺栓、8個墊片、4個扣環、4個螺母）
• 角度擋塊 (3)
• 型材擋軌 (50)
• 「型材擋軌」的蝶翼螺母 (51)
• 平行擋塊 (9)
• 輔助平行擋塊 (47)
• 「輔助平行擋塊」固定套件(48)（2顆固定螺栓、2個蝶翼螺母）
• 劈開楔 (27) 和已裝上的 (6)
• 反彈制止裝置 (7)

• 環形扳手 (35)
  -鉤形扳手/開口扳手(36)

• 推棒 (15)

• 锯台嵌件 (8)

提示：檢查電動工具是否有壞損之處。

使用電動工具之前，必須仔細檢查防護裝置或輕微損壞的零件是否仍然運作正常。檢查活動零件是否功能正常、沒有被卡死，以及是否有任何零件有否受損。所有零件都必須安裝正確，並且符合規定以確保機器能夠正常運作。

損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。

固定式安裝或活動式安裝

為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。

底座和防傾保護設計包含在內的安裝方式（請參考圖 a1-a3）

請使用「底座」固定套件 (37)、「防傾保護設計」固定套件 (38) 和「電動工具」固定套件 (39) 進行安裝

• 將底座 (14) 旋接在一起。旋緊螺栓。
• 將防傾保護設計 (13) 旋接至底座上。
• 將電動工具套至底座上，此時防傾保護設計應要朝後。
• 將電動工具固定於底座上。此時，請您使用電動工具上的側面開孔 (31) 以及底座上的孔穴。

無底座之安裝方式（請參考圖 b）

- 使用合適的夾鉗把電動工具固定在工作平面上。必須利用安裝孔 (32) 來進行固定。

安装各部件

• 小心地從包裝中取出所有隨附零件。
• 拆除電動工具和隨附配件上的所有包裝材料。
• 注意，必須拆除馬達缸體下方的包裝材料。

直接固定在機殼上的機件如下：反彈制止裝置 (7)、環形扳手 (35)、鉤形扳手 / 開口扳手 (36)、角度擋塊 (3)、平行擋塊 (9)、含固定套件 (48) 的輔助平行擋塊 (47)、護罩 (6)、推棒 (15)、鋸片 (28)。

- 您若需要使用其中任一機件，請小心地將它從收納位置上取出。

安裝劈刀（請參考圖 c）

提示：必要時，請在移至正確工作位置前，清潔所有所有待安裝的零部件。

- 必要時請拆卸鋸台嵌件 (8)。

- 將手搖桿 (17) 順時針轉到底，讓鋸片 (28) 升至鋸台上方可到達的最高位置。

- 使用環形扳手 (35) 鬆開插銷 (40)。

- 裝入劈刀 (27)並將它往下推到底。 劈刀必須接觸兩個導向銷（見放大鏡圖 c）。

- 使用環形扳手 (35) 將插銷 (40) 重新旋緊（扭力 2.0-2.5 Nm）。

提示：鋸片與劈開楔之間的最大徑向間隙為3-8 mm。劈開楔必須永遠與鋸片位於同一直線上。

- 請安裝鋸台嵌件 (8)。

安裝鋸台嵌件（請參考圖 d）

- 將鋸台嵌件 (8) 掛入至工具槽的後方開口 (41) 內。

- 將鋸台嵌件往下推入。

- 按壓鋸台嵌件，使它的前端卡入工具槽內。

鋸台嵌件必須與鋸台(4)的前後方向完全齊平。

安裝反彈制止裝置（請參考圖 e）

此反彈制止裝置 (7) 可在發生反彈時防止工件朝操作者方向噴飛。此時，棘爪的尖齒會咬進工件表面裡，將它攔住。

- 請按壓反彈制止裝置 (7) 的按鈕 (42)。於是導向銷便會隨之撤回。

- 將反彈制止裝置 (7) 移至劈開楔 (27) 上方，然後放開按鈕 (42)。

- 將反彈制止裝置往護罩方向推，直到導向銷卡入劈開楔頂部的後孔中。

- 請檢查導向銷是否牢牢地與開孔接合在一起以及反彈制止裝置是否正常運作。小心地扳開反彈制止裝置的棘爪。放開時，彈簧式棘爪必須往下降並碰觸到鋸台嵌件。

安裝輔助平行擋塊（請參考圖 f）

鋸切細長形工件及鋸切垂直斜鋸角時，必須在平行擋塊 (9) 上安裝輔助平行擋塊 (47)。

輔助平行擋塊可視需要安裝在平行擋塊 (9) 的左邊或右邊。

安裝時，請您使用「輔助平行擋塊」固定套件 (48) (2 顆固定螺栓、2 個蝶翼螺母)。

- 將固定螺栓穿過平行擋塊 (9) 的側面開孔後推入。

- 此時螺栓頭可做為導引輔助平行擋塊之用。

- 將輔助平行擋塊 (47) 推至固定螺栓的螺栓頭上方。

- 透過蝶翼螺母加螺栓旋緊。

安裝平行擋塊（請參考圖 g）

平行擋塊 (9) 可以設置在鋸片的左邊或是右邊。

- 鬆開平行擋塊 (9) 的緊固握把 (43)。V 形導向件 (44) 將隨之鬆開。

- 請先將平行擋塊的 V 形導向件裝入至鋸台導槽 (45) 內。接著再調整平行擋塊在鋸台前方導槽 (46) 中的位置。

現在您可以隨心所欲地移動平行擋塊。

- 若要固定平行擋塊，請將緊固握把 (43) 往下壓。

安裝角度擋塊（請參考圖 h1-h2）

- 將角度擋塊 (3) 的導引軌 (49) 套進鋸台上專門為其設置的其中一個導槽 (5) 內。

工件較長時，為確保其穩固靠置，可利用型材擋軌(50)延伸角度擋塊。

- 請您視需要利用蝶翼螺母 (51) 將型材擋軌安裝在角度擋塊上。

吸除廢塵 / 料屑

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛桸的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

- 儘可能使用適合物料的吸塵裝置。

- 工作場所要保持空氣流通。

- 建議佩戴 P2 過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

廢塵 / 料屑吸集裝置可能被廢塵、廢屑或工件殘屑堵塞。

- 關閉電動工具，並且從插座中拔出插頭。

- 請您稍候，讓鋸片完全停止轉動。

- 找出造成堵塞的原因，並排除障礙。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

為了避免鋸切鋁材時釀成火災，請將出屑口清除乾淨並且不要使用集塵袋。

將出屑口清除乾淨（請參考圖 i）

您可打開 (52) 下方鋸片護蓋，以便去除工件碎片及大塊鋸屑。

- 關閉電動工具，並且從插座中拔出插頭。

- 請您稍候，讓鋸片完全停止轉動。

- 將電動工具側傾。

- 鬆開固定螺栓 (53) 然後打開下方鋸片護蓋 (52)。

- 清除工件的碎塊和鋸屑。

- 闔上下方鋸片護蓋，然後將它重新鎖緊。

- 把電動工具調整至工作位置。

外接的吸塵裝備（請參考圖 j）

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。

更換鋸片（請參考圖 k1-k4）

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 安裝鋸片時務必穿戴防護手套。人員可能有受傷之虞。
▶ 所使用的鋸片的最高許可轉速必須高于電動工具的無負載轉速。
▶ 根據本說明書中以及本電動工具上載述的技術數據，選擇合適的鋸片。必須選用通過 EN 847-1 認證而且具有此一認證標示的鋸片。
▶ 只能使用本電動工具製造商所推薦的鋸片，且鋸片應要適用於加工材質。如此可避免鋸齒尖過熱和待加工的塑膠融化。
▶ 請勿使用高合金快速鋼（HSS）材質的鋸片。此類鋸片容易折斷。

拆卸锯片

• 將手搖桿 (17) 順時針轉到底，讓鋸片 (28) 升至鋸台上方可到達的最高位置。
• 將護罩 (6) 往後翻。
• 從把手孔 (54) 撬開鋸台嵌件 (8) 然後將它從工具槽中取出。
• 使用環形扳手 (35) 沿逆時針方向將六角螺栓 (56) 旋開，在此同時要用鉤形扳手 (36) 抵住緊固法蘭 (55)。
• 取下墊片 (57) 及緊固法蘭 (55)。
• 取出鋸片 (28)。

安裝鋸片

必要時，請在安裝前清潔所有待安裝的零部件。

- 將新的鋸片裝到工具主軸的配接法蘭 (58) 上。

提示：請勿使用尺寸過小的鋸片。鋸片與劈開楔之間的最大徑向間隙為 3 - 8 mm。

▶ 安裝時請注意，鋸齒的鋸切方向（即鋸片上的箭頭指示方向）必須與護蓋上的箭頭指示方向一致！
- 裝上固定法蘭 (55)、墊片 (57) 及六角螺栓 (56)。
- 使用環形扳手 (35) 沿順時針方向旋緊六角螺栓 (56)，在此同時要用鉤形扳手 (36) 抵住緊固法蘭。
- 重新装入鋸台嵌件 (8)。
- 將護罩 (6) 往前翻。

操作

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

鋸片的搬運位置和工作位置

搬運位置

• 拆下護罩 (6)、取出鋸台嵌件 (8) 並將劈開楔 (27) 移至最低位置。重新裝入鋸台嵌件 (8)。
• 逆時針旋轉手搖桿 (17)，直到鋸片 (28) 的鋸齒沈入至鋸台 (4) 下。
• 將鋸台加寬件 (10) 往內完全推入。 將緊固握把 (20) 往下壓。鋸台加寬件將因此固定。

工作位置

• 將劈開楔 (27) 移至鋸片正中間上方的最高位置，裝入鋸台嵌件 (8) 然後再安裝護罩 (6)。
• 順時針旋轉手搖桿 (17)，直到鋸片 (28) 的上方鋸齒位於工件上方約 3 - 6 mm 的位置。

調整垂直與水平斜鋸角

為確保精準鋸切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。

調整垂直斜鋸角（鋸片）（請參考圖 A）

垂直斜鋸角的調整範圍在 0^ 至 45^ 之間。

- 逆時針旋轉制動桿 (16)，以便將它鬆開。

提示：當制動桿完全鬆開的那一刻，鋸片會因為地心引力而傾斜約 30° 左右。

• 沿著連桿拉起或按壓手轉輪 (18)，直到角度指針 (59) 指在所需的垂直斜鋸角上。
• 讓手轉輪保持在這個位置上，然後將制動桿 (16) 重新旋緊。

為能快速準確地調整至垂直方向基本角度 0^ 和

45°，出貨時已裝上調好的擋塊（(24)、(22)）。

調整水平斜鋸角（角度擋塊）（請參考圖 B）

水平斜鋸角的調整範圍在 30^ （左側）與 30^ （右側）之間。

• 鎖定旋鈕 (60) 若已鎖上，請將它鬆開。
• 轉動角度擋塊，直到角度指針 (61) 指在所需的斜鋸角上。
• 將鎖定旋鈕 (60) 重新鎖緊。

加大鋸台

如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。

鋸台加寬件（請參考圖 C）

鋸台加寬件 (10) 可將鋸台 (4) 往右加寬至最大 950 mm。

• 將鋸台加寬件的緊固握把 (20) 往上拉到底。
• 將鋸台加寬件 (10) 往外拉至所需長度。
• 將緊固握把 (20) 往下壓。鋸台加寬件將因此固定。

調整平行擋塊（請參考圖 D）

平行擋塊 (9) 可以設置在鋸片的左邊或是右邊。放大鏡 (62) 裡的標線所指位置即是，鋸片與平行擋塊之間的目前距離刻度 (1)。

依照您的需要，將平行擋塊放置到鋸片的任一側（參見「安裝平行擋塊（請參考圖 g）」，頁 67）。

調整平行擋塊

不拉出鋸台

- 鬆開平行擋塊 (9) 的緊固握把 (43)。移動平行擋塊，使放大鏡 (62) 裡的標線指在所需的鋸片間隔距離上。 若不拉出鋸台，則應以刻度尺 (1) 上所標示的數字為準。

- 若要固定位置，請將緊固握把 (43) 重新往下壓。

調整平行擋塊

拉出鋸台（請參考圖 D）

• 把平行擋塊放在鋸片的右側。 移動平行擋塊，使放大鏡 (62) 裡的標線指在刻度尺的 (1) 28 cm 位置上。 若要固定位置，請將緊固握把 (43) 重新往下壓。
• 將鋸台加寬件的緊固握把 (20) 往上拉到底。
• 將鋸台加寬件 (10) 往外拉，使距離指示器 (63) 指在所需的鋸片間隔距離上，請以刻度尺 (2) 為準。
• 將緊固握把 (20) 往下壓。 鋸台加寬件將因此固定。

調整輔助平行擋塊（請參考圖 E）

鋸切細長形工件及鋸切垂直斜鋸角時，必須在平行擋塊 (9) 上安裝輔助平行擋塊 (47)。

輔助平行擋塊可視需要安裝在平行擋塊 (9) 的左邊或右邊。

鋸切時工件可能卡在平行擋塊與鋸片之間，往上移動的鋸片會鉤住該工件並將它向外拋出。

因此要調整好輔助平行擋塊，須讓導引末端位在鋸片的最前端鋸齒與劈開楔前緣之間。

• 其做法是：鬆開固定套件 (48) 的所有蝶翼螺母，並適當移動輔助平行擋塊。
• 重新旋緊蝶翼螺母。

操作機器

注意電源的電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。

啟動（請參考圖 F1）

• 將安全掀蓋 (19) 往上翻。
• 若要讓機器運轉，請按壓綠色的啟動鈕 (25)。
• 讓安全掀蓋 (19) 自行落下，回到原位。

關閉（請參考圖 F2）

- 按壓安全掀蓋 (19)。

過載保護

電動工具配備過載保護裝置。只要按照規定使用，電動工具就不可能過載。萬一負載過重，此一電子裝置便會將電動工具關機。

若想讓電動工具重新運轉，請進行以下步驟：

- 讓電動工具至少冷卻 10 分鐘。

- 按下重新啟動按鈕 (26)，接著重新啟動電動工具。

停電

本機器的起停開關是所謂的零電壓開關。它可以防止電動工具在停電之後（例如在操作中途拔出電源插頭）自行起動。

之後若想讓電動工具重新運轉，必須再次按壓綠色啟動鈕（25）。

作業注意事項

一般性的鋸切指示

▶ 進行任何鋸切之前必須先確定鋸片絕對不會碰觸擋塊或其它機件。
使用本電動工具進行挖槽或壓鉚時，請務必搭配適當的防護裝置（例如隧道式防護罩、防彈止回羽毛板）。
▶ 請勿使用本電動工具進行挖槽作業（即工件上的凹槽未延伸至邊緣）。

保護鋸片，以免受遭衝擊和碰撞。不可以側壓鋸片。

劈開楔必須與鋸片呈同一直線，以防止工件卡死。不可以加工已被拉扯移位的工件。為了能緊靠在平行擋塊上，工件至少必須具備一道筆直的邊緣。推棒一律要存放在電動工具上。

操作者的位置（請參考圖 G）

▶ 請勿站在鋸片的延伸線上。隨時站在鋸片旁有護欄的那一側。反彈會使加工件高速飛向站在鋸片延伸線上的人員。
- 手掌、手指和手臂必須遠離轉動中的鋸片。

請遵照以下各項指示：

- 使用雙手握好工件並將工件牢牢地壓在鋸台上。

- 鋸切細長形工件及鋸切垂直斜鋸角時，請務必使用隨附的推棒 (15)。

最大工件尺寸

垂直斜锯角 最大工件高度 [mm]

0° 80

45° 55

鋸切

鋸切直線

• 將平行擋塊 (9) 調至所需的鋸切寬度。
• 將工件放到鋸台上、護罩 (6) 前方。
• 利用手搖桿 (17) 將鋸片升高或降低，使鋸片 (28) 的上方鋸齒位於工件上方約 3 - 6 mm 的位置。
• 啟動電動工具。
• 鋸切工件時必須施力均勻。
  如果用力過猛，鋸片的齒尖可能會過熱而造成工件受損。
• 關閉電動工具並等待鋸片完全停止轉動。

70|繁體中文

锯切垂直斜锯角

• 將鋸片調整所需的垂直斜鋸角。
  鋸片若往左傾，則平行擋塊 (9) 必須位於鋸片的右邊。
• 相關工作步驟請遵循：(參見「鋸切直線」，頁 69)

鋸切水平斜鋸角（請參考圖 H）

• 請到角度擋塊 (3) 上，設定好所需的水平斜鋸角。
• 放上工件，請讓它貼靠型材擋軌 (50) 上。型材不可以放在鋸線之上。出現這種情況時，請鬆開蝶翼螺母 (51) 並移動型材擋軌的位置。
• 利用手搖桿 (17) 將鋸片升高或降低，使鋸片的上方鋸齒位於工件上方約 3 - 6 mm 的位置。
• 啟動電動工具。
• 一隻手將工件抵住型材擋軌，另一隻手放在鎖定旋鈕 (60) 上將角度擋塊沿著導槽 (5) 慢慢往前推。
• 關閉電動工具並等待鋸片完全停止轉動。

檢查和調整基本設定

為確保精準鋸切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。

檢查時不但要具備足夠的經驗，而且得使用特殊工具。

博世客戶服務中心能夠既快速又可靠地執行這項工作。

調整垂直方向的 0^/45^ 基本斜鋸角擋塊

• 把電動工具調整至工作位置。
• 調整鋸片的 0^ 垂直斜鋸角。

檢查（請參考圖11）

- 請將量角規設為 90°，然後將它放置到鋸台 (4) 上。

量角規的柄部必須全長與鋸片 (28) 齊平。

調整（請參考圖12）

• 鬆開螺栓 (64)。於是您就能移動 0° 擋塊 (24) 了。
• 鬆開制動桿 (16)。
• 將手轉輪 (18) 推向 0° 擋塊，使量角規的柄部全長與鋸片齊平。
• 讓手轉輪保持在這個位置上，然後將制動桿 (16) 重新旋緊。
• 將螺栓 (64) 重新旋緊。

調整後，若角度指針 (59) 未與刻度尺 (23) 的 0° 記號呈一直線，請用一般市售十字螺絲起子鬆開螺栓 (65)，將角度指針對準 0° 記號。

請針對 45° 垂直斜鋸角，重複上述工作步驟（鬆開螺栓 (66)；挪動 45° 擋塊 (22)）。此時，不得重新調整角度指針 (59)。

確認鋸片與角度擋塊導槽之間是否平行（請參考圖J）

- 把電動工具調整至工作位置。

檢查

• 用鉛筆標出從鋸台嵌件後面露出的第一顆左側鋸齒。
• 請將量角規設為 90°，然後將它靠在導槽 (5) 邊緣上。
• 移動量角規的柄部，讓它觸及做上記號的那顆鋸齒，然後記下鋸片與導槽之間的間隔距離。
• 轉動鋸片，使做上記號的那顆鋸齒剛好露出在鋸台嵌件前方。
• 沿著導槽移動量角規，讓它解及做上記號的那顆鋸齒。
• 再度測量鋸片與導槽之間的距離。

這兩個測量值必須相同。

調整

• 使用內六角扳手鬆開鋸台前端的內六角螺栓 (67) 以及鋸台後端的內六角螺栓 (68)。
• 小心地移動鋸片，使它與導槽 (5) 平行。
• 重新旋紧所有螺栓 (67) 和 (68)。

調整鋸台的距離指示器（請參考圖 K）

• 把平行擋塊放在鋸片的右側。 移動平行擋塊，使放大鏡 (62) 裡的標線指在下方刻度尺的 28 cm 位置上。 若要固定位置，請將緊固握把 (43) 重新往下壓。
• 將緊固握把 (20) 往上完全提起，並將鋸台加寬件 (10) 往外拉到底。

檢查

距離指示器 (63) 在刻度尺 (2) 上所指著的讀數必須與刻度尺 (1) 上放大鏡 (62) 裡標線所指的數值相同。

調整

• 將鋸台加寬件 (10) 往外拉到底。
• 用十字螺絲起子鬆開螺栓 (69)，然後將距離指示器 (63) 對準上方刻度尺 (1) 的 28 cm 記號。

將平行擋塊調整成平行（請參考圖 L）

• 把電動工具調整至工作位置。
• 拆下反彈制止裝置 (7)，然後將護罩 (6) 往後翻。
• 鬆開平行擋塊的緊固握把 (43)，然後將它移至與鋸片接觸為止。

檢查

平行擋塊 (9) 必須全長接觸鋸片。

調整

• 使用內六角扳手鬆開內六角螺栓 (70)。
• 小心地將平行擋塊 (9) 移動至全長接觸鋸片為止。
• 讓平行擋塊保持在這個位置上，然後將緊固握把 (43) 重新往下推。
• 將內六角螺栓 (70) 重新旋緊。

調整平行擋塊的放大鏡（請參考圖 L）

• 把電動工具調整至工作位置。
• 拆下反彈制止裝置 (7)，然後將護罩 (6) 往後翻。
• 從右側將平行擋塊 (9) 移至接觸鋸片為止。

檢查

放大鏡 (62) 的標線必須與刻度尺 (1) 的 0 mm 記號呈一直線。

調整

- 請用十字螺絲起子鬆開螺栓 (71)，然後將標線對準 0 mm 記號。

收納與搬運

收納機件（請參考圖 M-N）

本電動工具也具備機件收納功能，您可以將某些機件直接固定在電動工具上。

• 將輔助平行擋塊 (47) 從平行擋塊 (9) 上鬆開。
• 將所有零散的機件插入至機殼上各自的專屬收納位置（詳見下表）。

圖片機件收納位置

M 環形扳手 (35) 插進工具存庫 (33) 裡
M 鉤形扳手 / 開口扳手 (36)	插進工具存庫 (33) 裡
M 反彈制止裝置(7)	插進工具存庫 (33) 裡
M 附帶型材擋軌(50) 的角度擋塊(3)	推入存庫 (29) 的托架內
N 已裝上輔助平行擋塊 (47) 的平行擋塊 (9)	放入工具存庫 (12) 裡
N 推棒 (15) 插進工具存庫 (21) 裡

維修和服務

維修和清潔

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。

清潔

每次工作結束後都要使用壓縮空氣或軟刷清除機器上的灰塵和鋸屑。

潤滑電動工具

潤滑劑：

機油 SAE 10/SAE 20

- 視需要潤滑電動工具，請在指示的位置添加潤滑油。

經過授權的博世客戶服務中心能夠既快速又可靠地執行上述工作。

潤滑油、清潔劑必須以符合環保要求的方式進行廢棄處置。請您務必遵守相關法律規定。

降低噪音的措施

製造商提供的方法：

- 緩速起動

• 提供特別為了降低噪音而研發的鋸片
  操作者自己能做的措施：
• 將機器安裝在穩固的工作面上，可以降低震動
• 使用具備降低噪音功效的鋸片
• 定期清潔鋸片和電動工具

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台灣進口商

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話: [phone]

傳真: [phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。

不可以把電動工具丟入家庭垃圾中。

ไทย
