PPC306 EHL - 工业电脑 Advantech - 免费用户手册

产品类型	嵌入式工业计算机
品牌	研华
型号	PPC-306 EHL
面板尺寸（开孔）	189 毫米 × 136.5 毫米
电源	12 ~ 24 V DC, 5 ~ 2.5 A
安装方式	面板安装，使用挂钩和螺丝
存储温度	-20 °C 到 60 °C
声压级	≤ 70 dB(A) 依据 IEC 704-1
内置电池	电池类型为纽扣电池（用等效型号更换）
过压保护	长期不使用时请断开设备连接
维护与清洁	请勿倒入液体；用干布清洁
电气安全	需要正确电压；必须使用接地的插座
可维修性	仅限合格技术人员打开
随附配件	安装挂钩，M6 × 21 L 螺丝

常见问题 - PPC306 EHL Advantech

如何将PPC-306 EHL安装在面板上？

准备一个189毫米×136.5毫米的开孔。将计算机插入开孔，然后将挂钩插入预留孔中，拧紧M6×21 L螺丝以固定设备。

需要什么供电电压？

设备使用12~24 V DC、5~2.5 A电源。请使用经认可的适配器或合适的带接地的DC电源。

我可以自己打开设备吗？

不可以，只有合格技术人员才能打开。自行打开可能导致电气风险并失去保修。

如何清洁工业计算机？

切勿将液体倒入开口。使用干燥的无绒布清洁外部。清洁前请断开设备电源。

允许的存储温度是多少？

请勿将设备存放在低于-20°C或高于60°C的环境中。建议使用受控环境以避免损坏。

如何更换内置电池？

只能使用相同类型或制造商推荐的等效电池进行更换。错误替换可能导致爆炸。请遵循制造商的说明。

如果设备接触到液体怎么办？

立即断开设备电源，并由合格技术人员检查。在检查完成前请勿尝试使用。

我可以在没有接地的情况下使用设备吗？

不可以，电源插座必须正确接地以确保电气安全。请勿使用未接地的插座。

如何避免过热？

请勿遮盖机箱的通风口。将设备放在稳定的表面上，并留出足够的空间以保证空气流通。

如果电源线损坏了怎么办？

立即断开设备电源，并由合格技术人员更换电源线。请勿使用损坏的电源线。

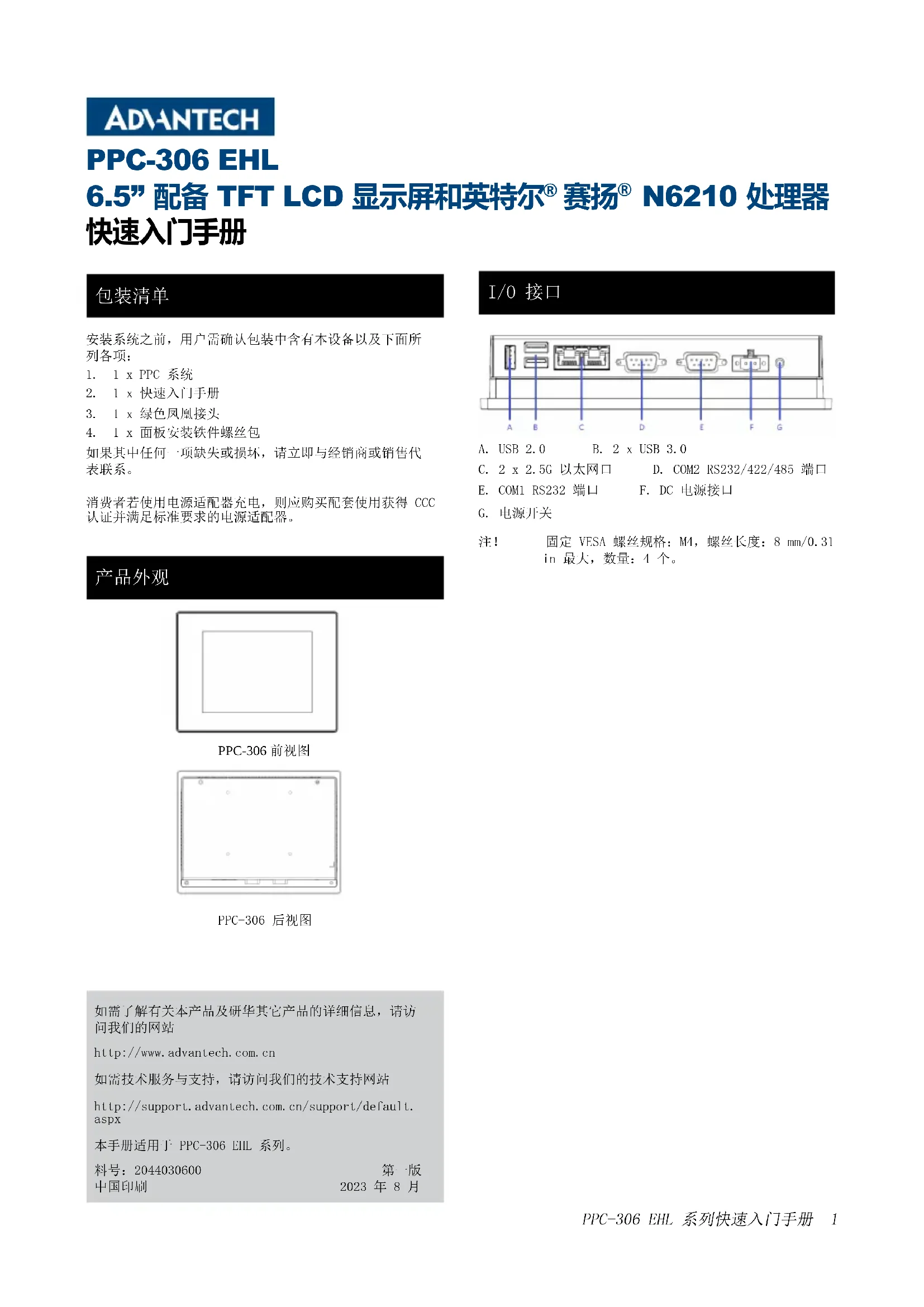

用户手册 PPC306 EHL Advantech

6.5”配备TFTLCD显示屏和英特尔®赛扬®N6210处理器快速入门手册

包装清单

安装系统之前，用户需确认包装中含有本设备以及下面所列各项：

1. 1xPPC系统
   2.1x快速入门手册
2. 1x绿色凤凰接头
3. 1 面板安装铁件螺丝包

如果其中任何一项缺失或损坏，请立即与经销商或销售代表联系。

消费者若使用电源适配器充电，则应购买配套使用获得CCC认证并满足标准要求的电源适配器。

产品外观

PPC-306 前视图

PPC-306后视图

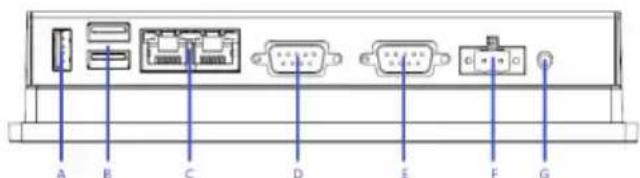

I/0 接口

A. USB 2.0 B. 2 x USB 3.0
C. 2 × 2.5 G 以太网口 D. COM2 RS232/422/485 端口
E.COM1RS232端口 F.DC电源接口

G. 电源开关

注！ 固定 VESA 螺丝规格：M4，螺丝长度：8 mm/0.31 in 最大，数量：4 个。

如需了解有关本产品及研华其它产品的详细信息，请访问我们的网站

http://www.advantech.com.cn

如需技术服务与支持，请访问我们的技术支持网站

http://support.advantech.com.cn/support/default.aspx

本手册适用于PPC-306EHL系列。

料号：2041030600

第一版

中国印刷

2023年8月

请按以下步骤安装内存和M.2使用平板电脑：

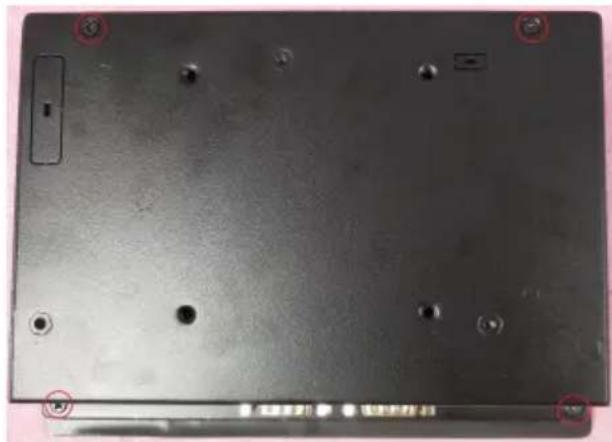

1.拧开红圈中的螺丝。

安装系统组件（续） 安装系统组件

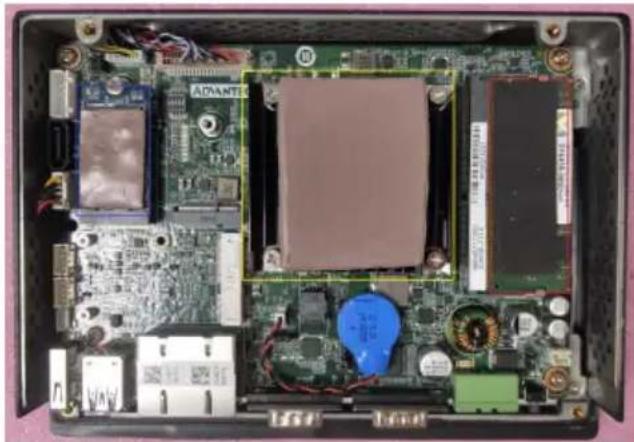

1. 如下红色框内插槽位置插入内存条，蓝框内插入M.2，然后在附件盒中取出M.2、CPU和内存的散热泥分别贴在蓝框、黄框和红框处。

1. 将机器后盖装回。

产品规格

LCD显示尺寸 6.5"
显示屏类型 TFT	LCD(LCD背光)
最大分辨率 610x480	x 480
亮度 800
可视角度	89(左),89(右) 89(上),89(下)
对比度 1000
背光寿命 70,000小时(最小)
触摸屏类型 五线电阻式
透光度 80±5%	在550纳米波长
控制器 USB界面
触摸寿命 大于	35,000,000次
外壳材质 铝制
中央处理器 英特尔赛扬 N6210 双核处理器
内存	一个SO-DIMM, DDR4 3200, 最大支持 32GB
存储	一个 M.2 插槽: M key 存储(仅 SATA, 2242)
网络 两个 2.5G	网络口(Intel * 1226-LM)
接口	一个 RS-232, 一个 RS-232/422/485 (通过BIOS调节) 两个 USB 3.0, 一个 USB 2.0
扩展槽	一个 M.2 扩展槽: E key 用于无线网卡模组(类型: 2230)
看门狗定时器	255 定时器级别, 山软件设置
喇叭 2 x 1W

产品规格（续）

操作系统	Microsoft® Win10(64-bit) TOT LTSC, Win10, Win11, Linux (Ubuntu), Android 12
电源输入 12 -	24 Vdc
功耗 30W
操作温度	-10 ~ 50°C (14 ~ 122°F)
存储温度	-30 ~ 60°C (-22 ~ 140°F)
相对湿度	10 ~ 95% @ 40°C (非冷凝)
冲击	10G峰值加速度(持续时间11ms),参照IEC 60068-2-64
振动	操作随机振动测试;2Grms 搭配M.2,参照IEC 60068-2-64
安规及EMC认证	安全认证:CB、UL、CCC、UKCA EMC:CE、FCC Class B、BSMT、UKCA、EN60601-1-2
尺寸	197.6 x 150.6 x 41 mm(7.8 x 5.9 x 1.6 in)
重量 1.5 kg (3.30 lb)

备注：功耗测试条件：

Memory: 16GB DDR4 3200

M.2:64G

OS: Window 10 (64bit)

Testing Software: Burn-In Test 8.1

消费者若使用电源适配器供电，则应购买配套使用获得CCC认证并满足标准要求的电源适配器，购买符合CCC认证并满足标准要求的电线组件.

ADVANTECH

PPC-306 EHL

6.5” 配備 TFT LCD 顯示屏和英特爾® 賽揚® N6210 處理器快速入门手册

包装清單

安装系統之前，使用者需確認包裝中含有下面所列各項：

1. 1xPPC系統
2. 1 快速入門手冊
3. 1x 綠色鳳凰接頭
   4.1x面板安装鐵件螺絲包

如果其中任何一項缺失或損壞，請立即與經銷商或銷售代表聯繫。

產品外觀

PPC-306 前视图
PPC-306 後視圖

如需瞭解有關本產品及研華其它產品的詳細資訊，請
訪問研華網站
http://www.advantech.tw
如需技術支援與服務，請訪問研華網站
http://support.advantech.com.cn/support/default.aspx
本手冊適用於PPC-306 EHL系列。
料號：2044030600 第一版中國印刷 2023年8月

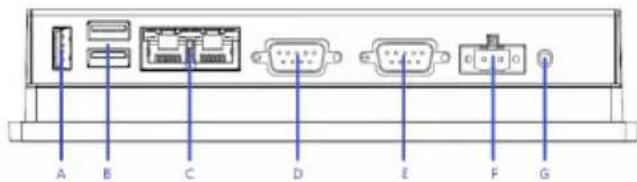

I/0 接口

A. USB 2.0 B. 2 × USB 3.0
C. 2 × 2.5 G 乙太網口 D. COM2 RS232/422/485
F.COM1RS232 F.DC電源介面

G. 電源開關

注！固定VESA螺絲規格：M4，螺絲長度：8mm/0.31 in最大。

安裝系統組件

請按照以下步驟安裝記憶體和M.2使用平板電腦。

1. 安裝記憶體。
2. 安裝存儲設備。
3. 安裝周邊設備。
4. 固定平板電腦。
5. 調試系統。

以下為記憶體和存儲設備的安裝方式：

安裝記憶體

1. 摔開紅圈中的螺絲。

安裝系統組件（續）

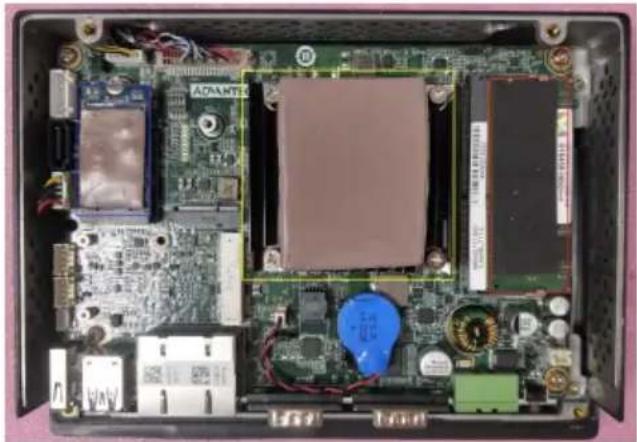

1. 如下紅色框內插槽位置插入記憶體條，藍框內插入M.2，然後在附件盒中取出M.2、CPU和記憶體的散熱泥分別貼在藍框、黃框和紅框處。

1. 將機器後蓋裝回。

產品規格

LCD 顯示尺寸 6.5"
顯示幕類型 TFT LCD (LED 背光)
最大解析度 640 x 480
亮度 800
可視角度	89(左), 89(右) 89(上), 89(下)
對比度 1000
背光壽命 70,000	小時 (最小)
觸控式螢幕類型	五線電阻式
透光度 80±5% 在 550 納米波長
控制器 USB 介面
觸摸壽命大於 35,000,000 次
外殼材質 鋺制
中央處理器 英特	爾賽揚 N6210 雙核處理器
記憶體	一個 SO-DTVM, DDR4 3200, 最大支持 32GB
存儲	一個 M.2 插槽: M key 存儲 (億 SATA, 2242)
網路 雙個 2.5G	網路口(Intel * I226-LM)
介面	一個 RS-232, 一個 RS-232/422/485 (通過 BIOS 調節) 兩個 USB 3.0, 一個 USB 2.0
擴充槽	一個 M.2 據充槽: E key 用於無線綱卡模組 (類型: 2230)
看門狗計時器 255	計時器級別, 山軟體設置
喇叭 2 x 1W

產品規格（續）

作業系統	Microsoft* Win10(64-bit) IOT LTSC, Win10, Win11, Linux (Ubuntu), Android 12
電源輸入 12 - 2	Vdc
功耗 30W
操作溫度	-10 ~ 50°C (14 ~ 122°F)
存儲溫度	-30 ~ 60°C (-22 ~ 140°F)
相對濕度	10 ~ 95% @ 40°C (非冷凝)
衝擊	10G 峰值加速度（持續時間 11ms），參照 IEC 60068-2-64
振動	操作隨機振動測試；2Grms 搭配 M.2, 參照 IEC 60068-2-64
安規及 EMC 認證	安全認證：CB、UL、CCC、UKCA EMC: CE、FCC Class B、BSM1、UKCA、EN60601-1-2
尺寸	197.6 x 150.6 x 41 mm (7.8 x 5.9 x 1.6 in)
重量 1.5 kg (3.80 lb)

註：功耗測試條件：

内存：16GB DDR4 3200

M.2:64G

測試系統：Window 10 (64 bit)

測試軟件：Burn-ln Test 8.1

安全措施（靜電防護）

為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施：

• 操作設備之前，請務必斷開主機殼電源，以防觸電。不可在電源接通時接觸CPU卡或其它卡上的任何元件。
• 在更改任何配置之前請斷開電源，以免在您連接跳線或安裝卡時，瞬間電湧損壞敏感電子元件。

電池信息

電池、電池組和蓄電池不應作為未分類的生活垃圾處理。請使用公共收集系統返回和回收，或按照當地法規要求進行處理。

限用物質含有情況標示聲明書

設備名稱:電腦 Equipment name 型號(型式):PPC-306 EIL(型號參考次頁) Type designation (Type)
單元 Unit	限用物質及其化學符號 Restricted substances and its chemical symbols
	鉛 Lead(Pb)	汞 Mercury(Hg)	鎘 Cadmium(Cd)	六價鉻 Hexavalent chromium (Cr+6)	多溴聯苯 Polybrominated biphenyls (PBB)	多溴二苯醚 Polybrominated diphenyl ethers (PBDE)
電路板	-○○	○○○
液晶面板-○○○○	○
內外殼(外殼、內部框 架···等)	-○○	○○○
其它固定組件 (螺丝、夾具、卡榫)	-○○	○○○
配件 (信號線、電源線、連接 線、傳輸線···等)	-○○	○○○
揚聲器/蜂鳴器	-○○	○○○
備考1: 超出0.1wt%”及“超出0.01wt%”係指限用物質之百分比含量超出百分比含量基準值。 Note1: Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition. 備考2: “○”係指該項限用物質之百分比含量未超出百分比含量基準值。 Note2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence. 備考3: “-”係指該項限用物質為排除項日。 Note3: The “-” indicates that the restricted substance corresponds to the exemption.

安全指示

1. 請仔細閱讀此安全操作說明。
2. 請妥善保存此用戶手冊供日後參考。
3. 用淋抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。
   4.對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
4. 請不要在潮濕環境中使用設備。
5. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
6. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
7. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。
8. 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。
9. 請注意設備上的所有警告和注意標語。
10. 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動損壞。
11. 請不要讓任何液體流入通風口，以免引起火災或者短路。
12. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。

13. 如遇下列情況，請山專業人員來維修：

14. 電源線或者插頭損壞；

15. 設備內部有液體流入；
16. 設備曾暴露在過於潮濕的環境中使用；
17. 設備無法正常工作，或您無法通過用戶手冊來使其正常工作；
18. 設備跌落或者損壞；

19. 設備有明顯的外觀破損。

20. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 -20^ C / -4^ F 或高於 60^ C / 140^ F ，否則可能會損壞設備。

21. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。
22. 使用過度恐傷害視力。
23. 使用30分鐘請休息十分鐘。
24. 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。
25. 本產品於國內裝置使用時，其電源僅限使用機架電源模組所提供直流電源輸入，不得使用交流電源及附加其他電源轉換裝置提供電源，其電源輸入電壓及電流請依說明書規定使用。
26. 根據 TEC 704-1:1982 的規定，操作員所在位置的聲壓級不可高於 70dB(A)。

免責聲明：該安全指示符合IEC704-1的要求。研華公司對其內容的準確性不承擔任何法律責任。

產品附錄型號

PPC-306-RN6A PPC-306-RN6B PPC-306-RN6C PPC-306-RN6D

PPC-306-PN6A PPC-306-PN6B PPC-306-PN6C PPC-306-PN6D

PPC-306-RN6AU PPC-306-RN6BU PPC-306-PN6AU PPC-306-PN6BU

PPC306RN2301-T PPC306RN2302-T PPC306RN2303-T PPC306RN2304-T PPC306RN2305-T PPC306RN2306-T

PPC306RN2401-T PPC306RN2402-T PPC306RN2403-T PPC306RN2404-T PPC306RN2405-T PPC306RN2406-T

PPC306RN2501-T PPC306RN2502-T PPC306RN2503-T PPC306RN2504-T PPC306RN2505-T PPC306RN2506-T

PPC306RN2601-T PPC306RN2602-T PPC306RN2603-T PPC306RN2604-T PPC306RN2605-T PPC306RN2606-T

PPC306RN2701-T PPC306RN2702-T PPC306RN2703-T PPC306RN2704-T PPC306RN2705-T PPC306RN2706-T

PPC306RN2801-T PPC306RN2802-T PPC306RN2803-T PPC306RN2804-T PPC306RN2805-T PPC306RN2806-T

PPC306RN2901-T PPC306RN2902-T PPC306RN2903-T PPC306RN2904-T PPC306RN2905-T PPC306RN2906-T

中申請商：研華股份有限公司

地址：台北市内湖區瑞光路26巷20弄1號

電話：[phone]

4 PPC-306 EHL 系列快速入門手冊
