ITA-1711N - 工业电脑 Advantech - 免费用户手册

产品类型	工业计算机
品牌	Advantech
型号	ITA-1711N
外形尺寸 (宽 x 深 x 高)	约 260 x 200 x 80 mm
重量	约 4.5 kg
电源输入	DC 12~24V
功耗	典型 60W
处理器	Intel Core i7-7700T (四核)
内存	8 GB DDR4 (可扩展至32 GB)
存储	128 GB SSD M.2
操作系统	Windows 10 IoT Enterprise 或 Linux
显示接口	VGA + HDMI
网络接口	2 x千兆以太网
USB接口	4 x USB 3.0 + 2 x USB 2.0
扩展插槽	1 x PCIe x4 + 1 x mini-PCIe
工作温度	-20°C 至 60°C
防护等级	IP40
主要功能	高性能计算、数据采集、工业自动化控制、边缘计算
保养与清洁	定期用干布清洁外壳，避免使用腐蚀性清洁剂
安全注意事项	使用前确保接地，避免在潮湿环境中使用
备件与可维修性	支持更换内存、SSD、电源模块；由授权服务商维修
包装内容	主机、电源适配器、安装支架、用户手册

常见问题 - ITA-1711N Advantech

如何安装 Advantech ITA-1711N？

将设备固定在标准DIN导轨或壁挂支架上，连接电源线和外设，通电后安装操作系统驱动。

设备支持哪些操作系统？

支持 Windows 10 IoT Enterprise、Linux (Ubuntu、Yocto) 操作系统。

如何恢复出厂设置？

进入BIOS选择恢复默认设置，或使用系统还原分区（若预装）。

电源指示灯不亮怎么办？

检查电源适配器是否连接，电压是否正常，更换电源适配器测试。

如何扩展存储容量？

通过内部mSATA或M.2插槽添加SSD，也可使用外置USB存储。

设备的工作温度范围是多少？

工作温度为 -20°C 至 60°C，存储温度为 -40°C 至 85°C。

如何连接外部显示器？

使用VGA或HDMI端口连接显示器，支持双屏显示。

设备是否支持PoE供电？

不支持PoE，需使用DC电源适配器供电。

如何进行固件更新？

从Advantech官网下载最新BIOS/固件，在BIOS界面使用更新工具。

设备保修期多长？

标准保修期为 2年，可延长保修。

用户手册 ITA-1711N Advantech

ITA-1711N系列无风扇嵌入式Celeron级双核紧凑型工业电脑快速入门手册

安装系统之前，用户需确认包装中含有本设备以及下面所列各项：

• 1 x ITA-1711N 系列工业电脑
- 1 x ITA-1711N 配件盒
- 1 x 包含启动实用程序和手册（PDF格式）的CD光盘
- 2 x 安装支架
- 4 x 底部橡胶垫
- 4 x M1螺丝（用于安装支架）
- 1 x 质保卡

如果其中任何一项缺失或损坏，请立即与经销商或销售代表联系。

注1：有关ITA-1711N产品的详细信息，请参考CD光盘中的信息（PDF格式）。

注2：阅读PDF文件需要使用Acrobat Reader。用户可从以下路径下载Acrobat Reader: www.adobe.com/Products/acrobat/readstep2.html（Acrobat为Adobe公司的商标）

产品规格 包装清单

标准功能

• 芯片和芯片组：英特尔Celeron处理器J1900
  • BIOS: AMI SP1 64 Mb Flash
• 内存：板载8GB DDR3L 1333内存
• 显示：Embedded Gen7+GFX Core，频率542 MHz 共享系统内存最高达256 MB SDRAM
• 双显模式：单显分辨率可达2048 x 1536，双显分辨率可达1920 x 1080
• 存储：支持1个CompactFlash插槽，1个M-Sata插槽以及1个2.5寸HDD/SSD
• 扩展槽：支持2个Mini PCIe插槽

系统规格

• 以太网：4个10/100/1000M以太网
• USB: 7个USB2.0,1个USB3.0
• 显示：VGA+LVDS
• 串口：6个串口，支持RS-232/422/485切换
• 数字T/0: 48个可编程DTO
• 声音：1个带2 x 4W放大器的扬声器输出，1个线路输入

机箱与环境

• 产品尺寸（W x H x D）：220 x 80 x 190 mm
• 电源输入：直流9\~36V 输入：5VSB
• 工作温度： -25 60^irc C ( -13 140^irc F )
• 重量：3.6 kg

(8. 6 7 ^ × 7 3. 1 5 ^ × 7. 4 8 ^ )

如需了解有关本产品及研华其它产品的详细信息，请访问我们的网站：

http://www.advantech.com

http://www.advantech.com/epc

如需技术服务与支持，请访问我们的技术支持网站：

http://support.advantech.com.cn

本手册适用于ITA-1711N系列。

Part No. 2041171100

中国印刷

第一版

2020年3月

跳线设置

跳线与设置

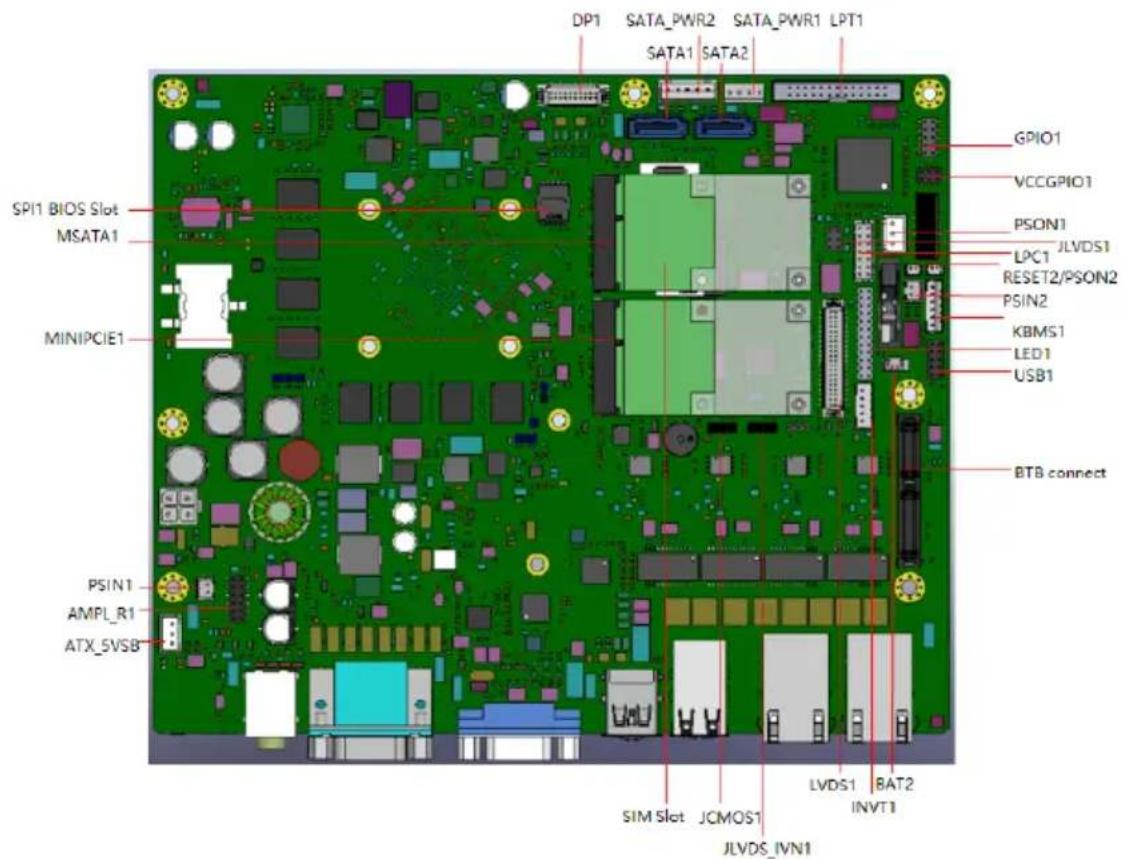

板卡上会有一定数量的跳线, 让您设定您的系统来适应你的应用。下面的表格列出了每个功能的跳线。

名称/功能
JLVDS1 LVDS的	电压设置
JCOMS1 清除COMS的设置
VCCGP101 GP10的电压设置
PSON1 开机模式设置
JSETCOM 1~X	COM模式设置

JLVDS1: LVDS的电压设置
针脚 设置
3-4	+V12
2-4	+V5
4-6	+V3.3(默认)

JCOMS1: 清除COMS的设置
针脚 设置
1-2	默认*
2-3	清除CMOS设置
*代表默认设置

默认设置

清除默认设置

VCCGPT01: GPTO的电压设置
针脚 设置
4-6	+V3.3
3-5	+V5(默认)

+V3.3

+V5

PSON1:开机模式设置
针脚 设置
1-2	AT模式
2-3	ATX模式*
*代表默认设置

AT模式

ATX模式

JSETCOM 1-X: COM模式设置
针脚 设置
(5-6),(7-9),(8-10),(13-15),(14-16)	RS232模式*
(3-4),(9-11),(10-12),(15-17),(16-18)	RS422模式
(1-2),(9-11),(10-12),(15-17),(16-18)	RS185模式
*代表默认设置

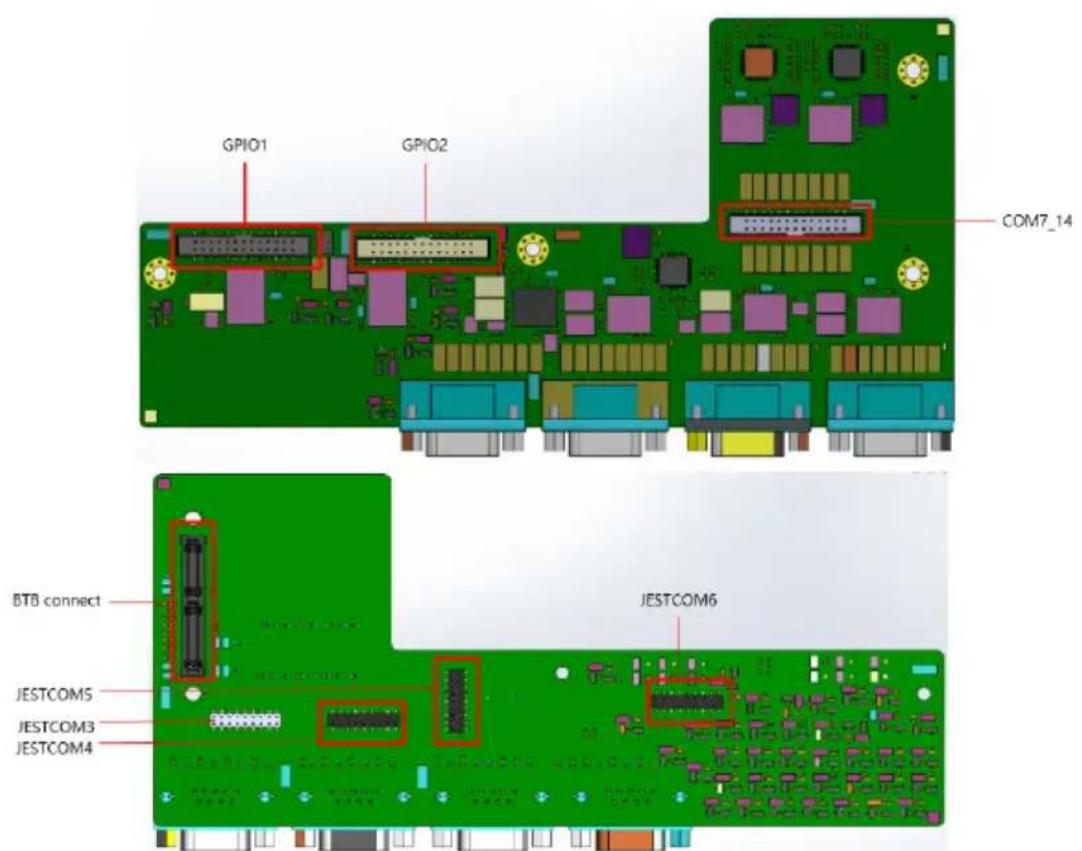

本机带有2个接口为DB25的DIO连接器，为您提供48路可编程的DTO，具体定义如下：

DTO
针脚定义
针脚1 - 针脚12 数字	1/0(Program)
针脚13 GND
针脚14 - 针脚25 数字	1/0(Program)

DTO连接器

连接器定义

电源连接器的定义

本机带有接口为凤凰端子的2路电源输入连接器，为本机提供9至36V直流电压的宽压输入，具体定义如下：

凤凰端子连接器DC输入
针脚定义
针脚1 正极
针脚2 GND

直流电源输入连接器

指示灯的灯色显示定义

在主机后方右上角，有2个指示灯为您提供显示主机的工作状态。

LED灯色状态

LED灯色状态

存储设备LED 橙色

电源/报警LED 绿色/红色

以太网的灯色显示定义

板卡上带有4个RJ45以太网连接器，带有LED灯显示您的网络状态。

LAN1 ~ LAN4
LED灯色状态
千兆连接 绿色	(左上方LED)
百兆连接 橙色	(左上方 LED)
连接状态 绿色	闪烁(右上方 LED)

RJ45连接器

安全措施-静电防护

为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施：

1. 操作设备之前，请务必断开机箱电源，以防触电。
2. 在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏敏感电子元件。
3. 无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只有专业技术人员才可以打开机箱。接触产品的母板、底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。

安全指示

1. 请仔细阅读此安全操作说明。
2. 请妥善保存此用户手册供口后参考。
3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
5. 请不要在潮湿环境中使用设备。
6. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
7. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。
8. 请将电源线布置在人们不易绊到的位置，并不要在电源在线覆盖任何杂物。
9. 请注意设备上的所有警告和注意标语。
10. 如果长时间不使用设备，请将共同电源插座断开，避免设备被超标的电压波动损坏。
11. 请不要让任何液体流入通风口，以免引起火灾或者短路。
12. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。
13. 如遇下列情况，请山专业人员来维修：

- 电源线或者插头损坏；

• 设备内部有液体流入；
• 设备曾暴露在过于潮湿的环境中使用；
• 设备无法正常工作，或您无法通过用户手册来使其正常工作；
• 设备跌落或者损坏；

• 设备有明显的外观破损。

• 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 -25^ircC(-13^ircF) 或高于 60^ircC(140^ircF) ，否则可能会损坏设备。

• 注意：计算机配置了山电池供电的实时时钟电路，如果电池放置不正确，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

根据 IEC 704-1:1982 的规定，操作员所在位置的声压级不可高于 70dB(A)。

免责声明：该安全指示符合IEC 704-1的要求。研华公司对其内容的准确性不承担任何法律责任。
