产品类型	工业平板
品牌	研华
型号	AIM-77S
屏幕	10.1英寸（估计）
屏幕分辨率	1280 x 800像素（估计）
操作系统	Android（估计）
处理器	Intel Atom或ARM（估计）
内存	4GB（估计）
内部存储	64GB eMMC（估计）
电池	内置锂离子电池，用户不可更换
续航时间	约8小时（估计）
连接性	Wi-Fi，蓝牙（估计）
接口	USB-C，耳机插孔（估计）
重量	约900克（估计）
尺寸	270 x 180 x 15毫米（估计）
电源	电源适配器
工作温度	0°C 至 40°C
存储温度	-10°C 至 60°C
清洁	湿布，无腐蚀性清洁剂
安全	符合IC和SAR标准
可维修性	电池不可更换，请联系售后服务

常见问题 - AIM77S Advantech

如何清洁AIM-77S平板？

关闭并拔掉平板电源。使用湿布。不要使用液体或喷雾清洁剂，也不要用含酚消毒剂。请勿将平板浸入水中。

我可以自行更换电池吗？

不可以，电池是内置的，用户不可更换。错误更换有爆炸风险。请联系合格技术人员或研华售后服务。

充电温度范围是多少？

充电应在0°C至40°C之间进行。超出此范围可能会损坏电池。理想温度为22°C至28°C。

如果有液体进入设备该怎么办？

立即停止使用设备并拔掉电源。联系维修人员检查安全。请勿自行清洁。

平板是否防水？

不，不防水。避免接触湿气。如意外泼洒，请遵循安全说明。

我可以在户外使用平板吗？

可以，在工作温度范围（0°C至40°C）内。避免极端温度和水直接接触。

如何消毒平板？

不要使用含酚消毒剂。使用蘸有温和消毒剂的湿布。避免浸入。

哪些类型的清洁剂被禁止？

禁止使用液体或喷雾清洁剂、芳香族溶剂、含氯溶剂、酮类溶剂、醚类溶剂，以及尖锐或研磨工具。

平板是否符合IC标准？

是的，它符合加拿大工业部关于免许可无线电设备的CNR。它满足一般人群的SAR限制。

我可以用平板控制无人机吗？

不可以，根据说明，该设备不得用于控制或与无人驾驶飞机系统通信。

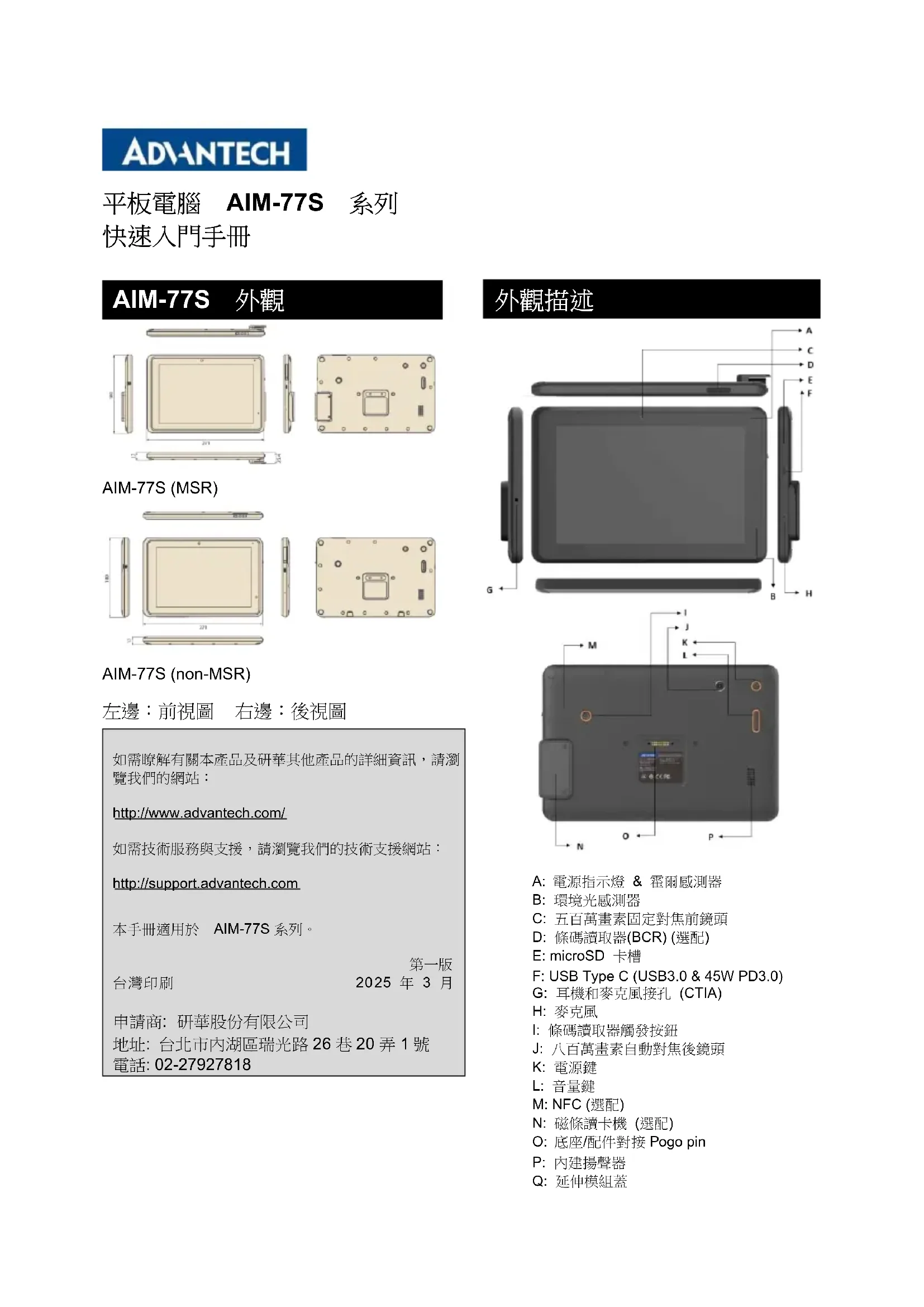

用户手册 AIM77S Advantech

使用過度恐傷害視力
使用30分鐘請休息10分鐘。
未滿2歲幼兒不看螢幕·2歲以上每天看螢幕

不要超過1小時。

• 報驗義務人相關聯絡資訊：

申請商：研華股份有限公司

地址：台北市内湖區瑞光路26巷20弄1號

電話：[phone]

如需瞭解有關本產品及研華其他產品的詳細資訊，請瀏覽我們的網站：

http://www.advantech.com/

如需技術服務與支援，請瀏覽我們的技術支援網站：

地址：台北市内湖區瑞光路26巷20弄1號

電話：[phone]

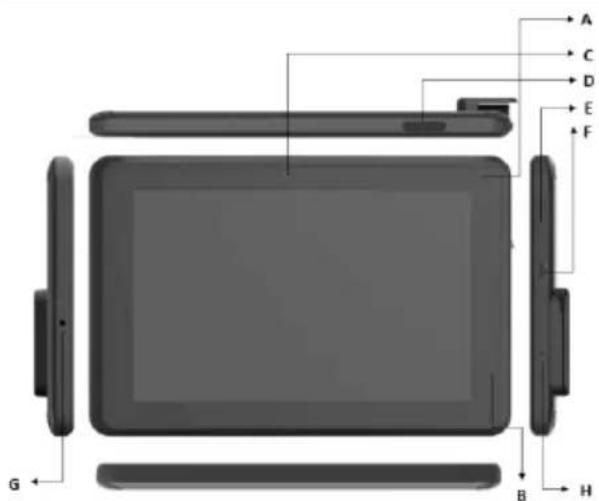

外觀描述

A：電源指示燈&霍爾感測器
B：環境光感測器
C: 五百萬畫素固定對焦前鏡頭
D：條碼讀取器(BCR)(選配)
E: microSD 卡槽
F: USB Type C (USB3.0 & 45W PD3.0)
G：耳機和麥克風接孔 (CTIA)
H: 麦克凤
1:條碼讀取器觸發按鈕
J: 八百萬畫素自動對焦後鏡頭
K：電源鍵
L：音量键
M:NFC（選配）
N：磁條讀卡機（選配）
O: 底座/配件對接 Pogo pin
P: 内建扬聲器
Q：延伸模組蓋

快速安装

接通電源

1. AIM-77S(本產品)電源供電使用FSP(全漢)型號:FSP045-A2BR3的交換式電源供應器，輸入額定為15 Vdc / 3 A (Type C)。如需進一步協助，請聯絡Advantech取得更多資訊。
2. 本產品採用運輸節電機制(shipping mode)，以保護電池並減少運送過程電力耗用，因此，在首次使用前，請先對主機充電，將附件USB Type-C電源供應器連上，以便解鎖AIM-77S的運輸節電機制。
3. 長按電源開關（外觀描述的"K"位置）2~3秒鐘可以啟動電腦。
4. 當電腦運行中，短按下電源開關 1~2秒會進入電源選單，若按下電源開關0.5秒，可以進入節電模式。此時面板背光會關閉，再次按下電源開關可以恢復面板背光；電腦運行中，長按電源開關10秒可強制重開機。
   5.使用環境溫度：系統作業時： 0^ +40^ 儲存時： -10^ +60^ 濕度： 90^ （非冷凝）

安全指示

請嚴格按照說明書操作並仔細閱讀安全指示。只有經過訓練的維修人員才能對設備進行維修。研華建議客戶在維修時向維修人員索取維修合同，並要求維修人員進行全部維修；否則設備的正常功能將可能受到影響。

警告！請勿在設備工作或電源接通時移除背蓋以防觸電。

如遇下列情況，請由專業人員來維修：

·電源線或者插頭損壞；
·設備內部有液體流入；
·設備曾暴露在過於潮濕的環境中使用；
- 設備無法正常工作，或您無法通過用戶手冊來使其正常工作；
設備跌落或者損壞；
·設備有明顯的外觀破損。

用濕抹布清洗設備前，請從插座拔下電源線。請使用濕布擦拭設備。請勿使用液體或去汗噴霧劑清潔設備。請勿在潮湿環境中使用設備。

切勿將任何液體倒入 AIM-77S系列的 MSR讀卡器插槽中。這可能會導致火災或觸電。

在將設備連接到電源插座之前，請確保電源的電壓正確。

注意！為避免短路導致設備損壞，請勿讓液體流入設備。如有液體不慎遷入設備，請立刻移除受影響的部件並聯繫維修人員進行維修。

警告：使用過度恐傷害視力

注意：

1.使用30分鐘請休息10分鐘
2. 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

NCC 警告聲明

「取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

減少電磁波影響，請妥適使用

應避免影響附近雷達系統之操作。

電池安全

注意：

AIM-77S採用內建不可更換電池設計。請不要自行更換電池。請聯絡合格的技術人員或零售商尋求協助。如果電池更換不正確，則有爆炸的危險。

（1）將AIM-77S及其電池置於極高溫度的周圍環境中，可能導致爆炸或易燃液體或氣體洩漏。
（2）如果AIM-77S及其電池受到極低氣壓的影響，可能會導致爆炸或易燃液體或氣體洩漏。

只有合格的人員才能更換電池。

請諮詢地方政府以取得處置說明。請勿將電池投入火中。

未正確更換電池會有爆炸危險。更換電池時，僅可使用製造商建議的同類型電池，並請按照製造商的指示處理用過的電池。

本裝置使用過的電池若處理不當，可能會有起火或化學灼傷的風險。請勿試圖拆解電腦或其配件。

電池充電注意事項

無論何時為鋰離子電池組充電，請務必留意環境溫度，充電過程在正常室溫（22℃~28℃）或稍低的溫度下效率更高。必須在規定的0℃至40℃範圍內對電池進行充電。在指定範圍之外對電池進行充電可能會損壞電池並縮短其充電壽命。

儲存和安全注意事項

電池容量可能會因內阻累積而耗盡。針對久置未使用產品，如果發生這種情況，請先充電一小時再開機使用。鋰離子電池可以儲存在-10℃～+60℃的環境中，但如果接近這個溫度範圍的上限或下限，將導致電量消耗加快。建議將AIM-77S存放在正常室溫範圍內。

無線網路 設定

如欲採用Wi-Fi6GHz頻段連線時，請使用路由器內AX或AX混合模式（AXMixedmode）。
