用户手册 ASCD 18300 W2 Fein

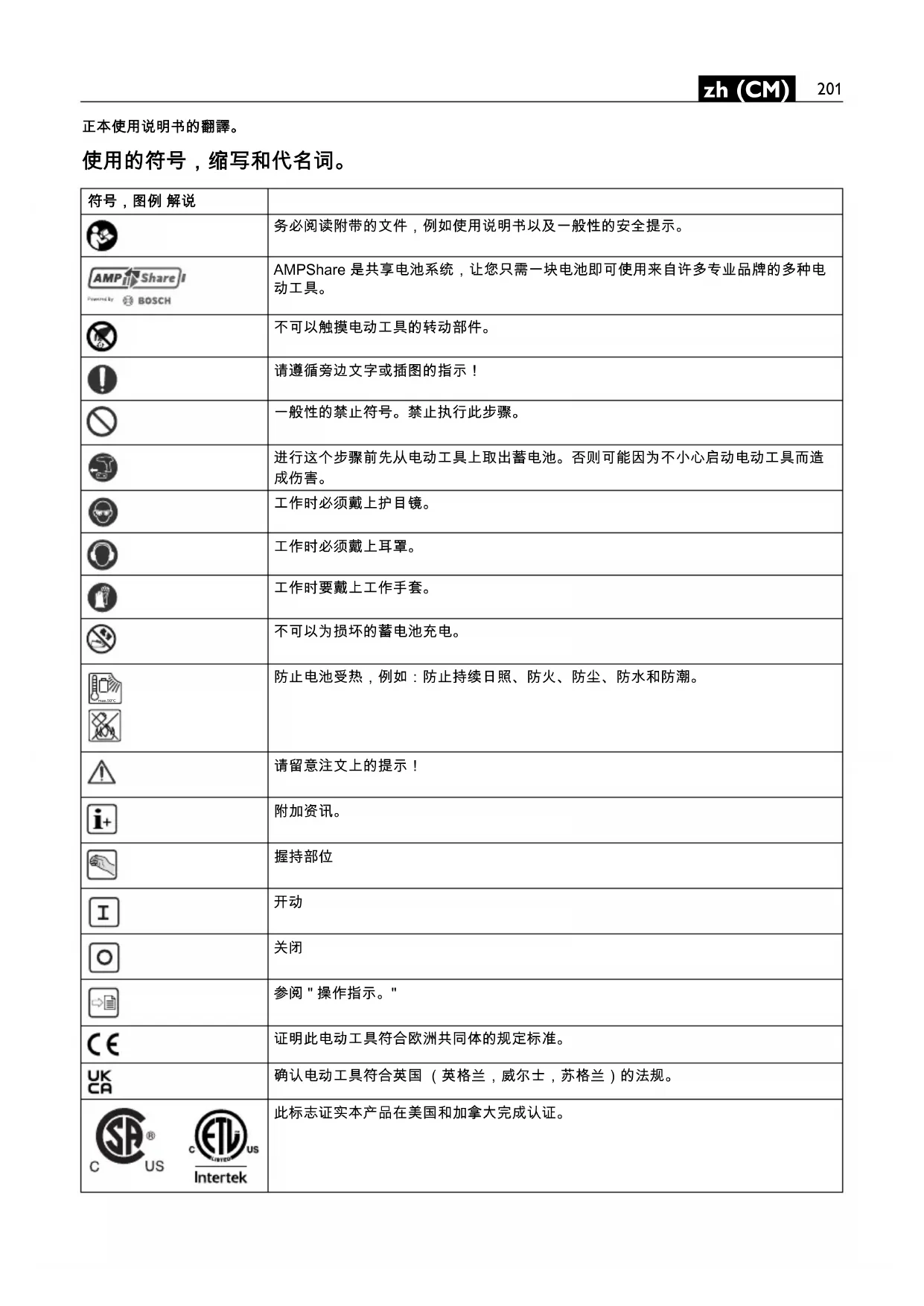

| 符号,图例解说 | ||
 | 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 | |
 Powered by BOSCH | AMPShare 是共享电池系统,让您只需一块电池即可使用来自许多专业品牌的多种电动工具。 | |
 | 不可以触摸电动工具的转动部件。 | |
 | 请遵循旁边文字或插图的指示! | |
 | 一般性的禁止符号。禁止执行此步骤。 | |
 | 进行这个步骤前先从电动工具上取出蓄电池。否则可能因为不小心启动电动工具而造成伤害。 | |
 | 工作时必须戴上护目镜。 | |
 | 工作时必须戴上耳罩。 | |
 | 工作时要戴上工作手套。 | |
 | 不可以为损坏的蓄电池充电。 | |
  | 防止电池受热,例如:防止持续日照、防火、防尘、防水和防潮。 | |
 | 请留意注文上的提示! | |
 | 附加资讯。 | |
 | 握持部位 | |
 | 开动 | |
 | 关闭 | |
 | 参阅"操作指示。" | |
 | 证明此电动工具符合欧洲共同体的规定标准。 | |
 | 确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。 | |
  Intertek | 此标志证实本产品在美国和加拿大完成认证。 | |
| 符号,图例 | 解说 | |
 | 已确认该电动工具符合欧亚关税同盟(白俄罗斯、俄罗斯、吉尔吉斯斯坦、哈萨克斯坦和亚美尼亚)的国家技术法规。 | |
 | 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 | |
 | 回收图案:标明可以再利用的物料 | |
 | 分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。 | |
 | 表示必须单独分开收集和废弃处置的可回收包装和产品。 | |
 | 蓄电池类型 | |
 | 充电器类型 | |
 | 重量符合EPTA-Procedure 01的规定 | |
 | 小转速 | |
 | 大转速 | |
 | 在硬垫上操作时的扭力曲线,例如螺丝和附带垫圈的螺母(取决于螺丝的直径和强度) | |
 | 在弹性垫上操作时的扭力曲线,例如汽车轮辋,弹簧垫圈,碟形弹簧,螺柱,延长件 | |
 | 软垫时的扭力曲线,例如木材(取决于螺丝直径和螺丝长度),铅片或纤维板 | |
| (**)可以包含数字或字母 | ||
| ***部分包含在供货范围中 | ||
| (Ax-Zx)供内部使用的标签 | ||
| 符号 国际通用单位 解说 | ||
| UV | 电 | 压 |
| fHz 频率 | ||
| n_0 | /min, min^-1 , rpm, r/min 空转 | 转速(使用完全充电的蓄电池) |
| n_S | /min, min^-1 | 冲击次数 |
| M... | Nm扭力(硬垫拧转) | |
| T_CHARGE | °C | 充电时允许的环境温度 |
| ○ | inch 内六角工具接头 | |
| inch 外四角工具接头 | ||
| ∅ mm | 圆形零件的直径 | |
| L_pA | dB 声压水平 | |
| L_wA | dB 声功率水平 | |
| L_pCpeak | dB 最高声压水平 | |
| K... | 不确定性系数 | |
| a | m/s^2 | 振荡发射值根据 EN 62841(三向矢量和) |
| a_h | m/s^2 | 振动总值的算术平均值 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | 国际性单位系统 SI 中的标准单位和引用单位。 |
有关您的安全。
阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/
或造成严重伤害。
妥善保存所有的安全规章和指示以便日后查阅。
详细阅读並彻底了解本使用说明书和附带的
后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。
同时也要注意各国有关的工作安全规定。
电动工具的用途：
手提式冲击起子机，如果安装了 FEIN 许可的安装件和附件，便可以在能够遮蔽风雨的工作场所操作。它可以拧入 / 拧出螺丝和螺母，操作时无需用水冲刷。
在受干扰的环境中，可能会降低操作品质，例如机器暂时丧失功能，暂时降低功能或暂时无法如预期地操作机器，此时操作人员必须及时采取因应措施以便排除障碍。
特殊的安全指示。
请勿使用已损坏的电动工具。每次使用电动工具前，请检查外壳和其他部件是否有裂纹或断裂等损坏。
工作时如果电动起子机可能割断隐藏的电线，一定要握住绝缘手柄操作机器。电动起子机如果接触了带电的线路，电动工具上的金属部件会导电，可能造成操作者触电。
注意隐藏的电线，瓦斯管和水管。工作前必须先检查工作范围，例如使用金属探测仪。
工作时必须戴上耳罩。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
在高空作业时，请封锁工作区域下方的区域，并始终固定住电动工具和工件防止它们落下。
只在稳定的工作台面上使用电动工具并确保立足稳固。
固定好工件。使用固定装置比用手更能够夹紧工件。
好好地握牢电动工具。可能会出现短暂的高反应力矩。
不要处理含镁物质。有发生火灾的危险。
不要加工 CFK（碳纤维增强塑料）或含石棉的材料。这些物质可能致癌。
切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。
只能使用电动工具制造商特别设计和许可的附件。即使能够将其它的工具安装到本电动工具上，并不代表能够确保操作安全。
每次使用前，请确保已正确固定好安装件。针对带孔的方形工具接头，还必须另外以配合该形状的方式加强固定安装件。松动或未正确固定好的安装件会松动或被抛离。这种情况下可能导致伤害。
定期使用非金属工具清洁电动工具的通风孔。马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。
不可以近距离的直视电动工具灯泡所发出的灯光。勿将灯光对准在工地附近停留的旁观者眼睛。照明装置投射的光线可能有害眼睛。
电动工具不可以指向您自己，其他人或动物。锋利或炙热的安装工具可能造成伤害。
如果安装件堵住了，请立即关闭电动工具。只要安装件被堵住，则勿重新启动电动工具；因为重新开机时可能产生高反作用力的反击。在顾及安全指示的前提下，找出造成安装件堵住的原因并排除该障碍。造成此现象的原因可能为：
- 安装件被夹在工件中
- 待加工材料破裂
- 电动工具过载。
使用和处理蓄电池（蓄电池块）。
这些安全须知仅适用于 18V FEIN 锂离子 AMPShare 电池。
请只将该电池用于AMPShare合作伙伴的产品中。标有AMPShare的18V充电电池与以下产品完全兼容：
- FEIN 18V AMPShare 系统的所有产品
- AMPShare 合作伙伴的所有 18V 产品。
使用错误的、损坏的、修理过的或翻新的电池、仿制品和第三方产品工作和给其充电时，存在火灾危险和 / 或爆炸危险。
留意产品使用说明书中的电池推荐。只有这样才能安全地使用电池和产品，并避免造成电池过载危险。
只使用 FEIN 或 AMPShare 合作伙伴推荐的充电器给电池充电。对于适用于特定电池类型的充电器，如果用它给其他电池充电，则有造成火灾的危险。
电池交付时未充满电。为确保电池充满电，请在首次使用前将电池在充电器中充满电。
请将电池存放在儿童够不到的地方。
不得拆卸、打开或压碎电池。请勿使电池遭受机械冲击。如果电池损坏或使用不当，则可能释放出有害蒸气和流出有害液体。蒸气可能会刺激呼吸道。流出的电池液体可能会引起皮肤刺激或化学烧伤。
如果皮肤与电池液体接触，请立即用大量水冲洗。如果电池液体进入眼睛，请用干净的水清洗眼睛并立即就医！
如果相邻的物品沾上了电池液体，请检查所涉的部件。通过戴上防护手套避免与接触皮肤。用干的厨房用纸清洁部件，或在必要时更换部件。释放出的蒸气可能刺激呼吸道。流出的电池液体可能会引起皮肤刺激或化学烧伤。
不要短接电池。请将不用的电池远离回形针、硬币、钥匙、钉子、螺栓或其它可引起触点跨接的金属小物件。电池触点之间短路可导致烫伤或火灾。
钉子或螺丝刀等尖锐的物品或外力作用可能会损坏电池。这可能会引发内部短路的情况，进而可能导致电池燃烧、冒烟、爆炸或过热。
切勿保养损坏的电池。电池的所有维护工作只能由制造商或授权的客户服务点进行。
防止电池受热，例如：防止持续日照、防火、防尘、防水和防潮。有爆炸危险和短路危险。
请只在环境温度 -20^ 到 +50^ 之间使用和存放电池。不要在例如夏季将电池放在车中。取决于设备，当温度 <0^ 时电池性能可能受到限制。
请只在环境温度 0^ 到 +35^ 之间时给电池充电。只在环境温度在 +10^ 到 +35^ 之间时，才用 USB 接口给电池充电。在规定温度范围之外充电会损坏电池或增加火灾危险。
小心处理已放电的电池。电池是危险源，因为它们可能会造成非常高的短路电流。即使锂离子电池看起来在已放电的状态下，但它们也决不会完全放电。
不要将电池浸入液体中，例如：（盐）水或饮料中。与液体接触可能会损坏电池。这可能导致电池发热、冒烟、起火或爆炸。不要继续使用该电池并联系 FEIN 授权的客户服务部门。
不要使用损坏的电池。只要电池出现异常情况（例如：冒烟、发热、变色或变形），就必须立即停止使用该电池。如果继续使用，则电池可能会发热和冒烟、起火或爆炸。
不要拆解、挤压电池，或将电池丢入火中或使其过热。如不重视，则有燃烧和火灾危险。请遵照制造商的规定进行操作。
用水、沙子或灭火毯扑灭燃烧的锂离子电池。
避免物理撞击 / 冲击。物体撞击和击穿可能会损坏电池。 这可能导致电池泄漏、发热、冒烟、起火或爆炸。
绝不能在无人照看的情况下给电池充一晚上电。如不重视，则可能有火灾危险和爆炸危险。
除非需要使用，否则不要将电池从原始包装中取出。
仅在电动工具关闭时取出电池。
在电动工具上进行作业之前，请从电动工具中取出电池。如果电动工具意外启动，则有造成受伤的危险。
避免让电池受潮或进水。如果电池和电动工具的接触点变脏，请用干净的干布擦拭。
在运输和存放期间，请从电动工具中取出电池。
请遵守 FEIN 或 AMPShare 合作伙伴充电器使用说明书中的安全须知。
振动和噪声排放值
在这些操作规程中给出的振动和噪声排放值全部根据 EN 62841 中的标准化测量方法测得，可用于电动工具之间的比较。它们也适用于振动和噪声暴露的初步评估。
所给出的振动和噪声排放值针对的是该电动工具的主要应用。
但是，如果将该电动工具用于其他应用，使用不同的附件或保养不足，那么总振动和噪声排放值将会有所不同。这些情况都会显著增加整个作业空间的振动和噪声暴露。
为了准确估计振动和噪声暴露，还应考虑设备关机的时间或正在运行但未实际使用的时间。这样可以显著降低整个作业空间的振动和噪声暴露。
规定额外的安全措施，以保护操作员免受振动和噪声的影响，例如：保养电动工具和附件、保持双手温暖、组织作业流程。
处理对身体有危害的废尘
使用本机器时可能会产生有害健康的废尘。
接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视曝露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。木尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。
操作指示。
等待马达完全静止後才可以使用转向变换开关。
电动工具如果过热，会透过手柄上闪烁的 LED 指示灯来显示。
过载时电动工具会自动关闭。
有被灼伤的危险。安装件在使用过程中会变热。让安装件冷却下来：
- 搁置电动工具后
- 在更换工具之前。
把转向变换开关调整在中央的位置，以避免无意间开动机器，例如搬运机器时。
先关闭电动工具再将它顶在螺母或螺丝上，否则转动中的安装件会从螺母或螺丝上滑开。
拧入和拧出时，电动工具要与螺丝垂直，成90度角。
如果放置电动工具时倾斜了，可能会损坏螺丝头，并且旋转力无法传递到螺丝上。
不必要地延长敲击时间会加剧电动工具的磨损。
确定各种拧转状况下的敲击时间，并使用扭力扳手检查实际达到拧紧扭力。
冲程时间的参考值，标示在第 12 页的图表中。
根据螺丝尺寸设定冲击扳手的参考：
| ASCD18-1000W34 AS (**) | |||
| 档数 | 米最大[牛顿米] | 螺丝直径强度 | 等级 |
| 6 1050 | ≥ M 27 ≥ 8.8 | ||
| 5 900 | ≥ M 27 ≥ 8.8 | ||
| 4 750 | ≥ M 24 ≥ 8.8 | ||
| 3 600 | ≥ M 22 ≥ 8.8 | ||
| 2 450 | ≥ M 20 ≥ 8.8 | ||
| 1 300 | ≥ M 18 ≥ 8.8 | ||
ASCD18-1000W34 AS ( ^** ): 使用 3/4 英寸转 1/2 英寸的异径转接头时，冲击扳手最多只能以第 3 档（600 牛顿米）操作。
| ASCD18-300W2 AS (**) | |||
| 档数 | 米最大[牛顿米] | 螺丝直径强度等级 | |
| 6 290 | ≥ M 18 ≥ 8.8 | ||
| 5 210 | ≥ M 16 ≥ 8.8 | ||
| 4 135 | ≥ M 14 ≥ 8.8 | ||
| 3 85 ≥ | M 12 ≥ 8.8 | ||
| 2 50 ≥ | M 10 ≥ 8.8 | ||
| 1 | 25 | ≥ M 8 | ≥ 8.8 |
正确地使用蓄电池。
只能在 0^ +35^ ( 32^ 95^ ) 的温度范围内给充电电池充电。充电过程开始时，电池的温度必须在电池充电温度范围内。
电池充电状态指示器 (参考页数 10).
充电状态可以通过电池上的电池充电状态指示器的绿色LED指示灯指示。按下电池充电状态指示器的按钮或者查看充电状态。
如果按下充电状态指示器的按钮后 LED 指示灯没有亮起，则电池有缺陷，必须更换。
防掉落绳
为了高空作业，可以在规定的固定点系上一根适合于产品的防掉落绳。
只允许由了解工具安全性和工具高空使用方法的、接受过培训的人员在高空作业。
只使用满足以下标准的防掉落绳。否则这可能会造成重伤或死亡。
- 只允许使用满足现行 ANSI/ISEA 121 要求并且不超出最大 1.2 m 延伸长度的防掉落绳。
- 请注意，包括所安装配件的电动工具总重量不要超过防掉落绳允许的最大负荷。
请遵守防掉落绳随附的安全须知和使用说明。
每次使用之前，都要检查防掉落绳是否损坏，例如：织物被割破、撕裂或磨损以及接缝损坏。不允许使用损坏的防掉落绳，要立即更换。
每次使用之前，都要检查电动工具上的固定点是否紧固和是否有裂纹和锋利边棱等损坏。松动或损坏的固定点不允许用于固定防掉落绳。
不允许将防掉落绳用于自身防坠落，不得将其固定在自己身上。
不要尝试接住掉落的电动工具。
不要在运动的部件附近使用防掉落绳。防掉落绳可能将其缠住并造成很大的危险。
使用防掉落绳之前，检查电动工具上的可拆卸部件是否紧固。
确保防掉落绳的使用不影响电动工具和其防护装置的使用。
仅以此处所示的方式将防掉落绳连接到为该电动工具设计的固定点（请参见第 11 页）。
运输。
这些锂离子充电电池符合危险品法规的要求。这些充电电池可由用户在公路上运输，没有额外的限制。
通过第三方（例如：空运或运输公司）发货时，必须注意对包装和标记的特殊要求。在准备包装件方面必须请教危险物品专家。
只发送外壳未损坏的电池。用胶带包住裸露的电池触点，并以不能在包装中移动的方式包装电池。也请注意遵守其他可能出现的国家法规。
维修和顾客服务。
在某些特殊的工作状况下，例如加工金属物料时，可能在机器内部堆积大量的金属废尘。因
此必须经常使用干燥无油的压缩空气，从机器的通气孔吹除电动工具内部的废尘。
与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。
如果有 FEIN 电动工具和配件需要修理，请联系您的 FEIN 客户服务处。您可以在 www.fein.com 上找到该地址。
更新机器上破旧及磨损的标贴和警告指示牌。
从以下的网址 www.fein.com 可以找到本电动工具目前的备件清单。
只能使用原厂备件。
以下零件您可以根据需要自行更换：
机器的安装工具，蓄电池
保养和清洁。
偶尔使用干净干燥的软刷清洁电池的通风槽和接口。
- 不要使用化学物质清洁电池。
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。
在本使用说明书上提到的和标示的附件，並非全部包含在电动工具的供货范围中。
合格说明。
CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。
UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。
FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。
技术性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
环境保护和废物处理。
不要将电池丢入生活垃圾中！
必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。
放空蓄电池的电并根据规定处理待废弃的蓄电池。
如果蓄电池未完全放空电量，为了安全的理由可以使用胶带贴住蓄电池的触点，以防止发生短路。
仅对于欧盟国家：
根据欧盟准则 2006/66/EC，必须分类收集损坏或用过的电池并环保地回收利用。
- 根据《中国电子信息产品污染控制管理办法》要求
| 有害物质Hazardous substance | ||||||
| 部件名称Component name | 铅(Pb)汞(Hg)镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | ||
| 电子配件Electronics (PCB, switch, wiring etc.) | x | o | x | o | o | o |
| 发动机Motor | x | o | o | o | o | o |
| 电源线Power cord | x | o | o | o | o | o |
| 基础零件Fastener elements | x | o | o | o | o | o |
| 金属零件Metal parts | x | o | o | o | o | o |
| 电源Power supplies | x | o | o | o | o | o |
| 铜管件Brass parts | x | o | o | o | o | o |
| 铝件Aluminium parts | x | o | o | o | o | o |
| 电池Battery | x | o | x | o | o | o |
| 充电器Battery charger | x | o | x | o | o | o |
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572 | ||||||
正本使用說明書的翻譯。
使用的符號，縮寫和代名詞。
| 符號,圖例 解說 | |
 | 必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。 |
 Powered by BOSCH | AMPShare 是共享電池系統,讓您只需一塊電池即可使用來自許多專業品牌的多種電動工具。 |
 | 不可以觸摸電動工具的轉動部件。 |
 | 請遵循旁邊文字或插圖的指示! |
 | 一般性的禁止符號。禁止執行此步驟。 |
 | 進行這個步驟前先從電動工具上取出蓄電池。否則可能因為不小心啟動電動工具而造成傷害。 |
 | 工作時必須戴上護目鏡。 |
 | 工作時必須戴上耳罩。 |
 | 工作時要戴上工作手套。 |
 | 不可以為損壞的蓄電池充電。 |
  | 防止電池受熱,例如:防止持續日照、防火、防塵、防水和防潮。 |
 | 請遵循注文上的指示! |
| 附加資訊。 |
 | 握持部位 |
 | 開動 |
 | 關閉 |
 | 參閱"操作指示。" |
 | 證明此電動工具符合歐洲共同體的規定標準。 |
| UKCA | 確認電動工具符合英國(英格蘭,威爾士,蘇格蘭)的法規。 |
  C US Intertek | 此標志證實本產品在美國和加拿大完成認證。 |
| 符號,圖例 | 解說 |
 | 已確認該電動工具符合歐亞關稅同盟(白俄羅斯、俄羅斯、吉爾吉斯斯坦、哈薩克斯坦和亞美尼亞)的國家技術法規。 |
 | 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 |
 | 回收圖案:標明可以再利用的物料 |
 | 分類收集已損壞的電動工具,電子和電動產品,並且以符合環保要求的方式回收,可使有用物料循環再用。 |
 | 表示必須單獨分開收集和廢物處置的可回收包裝和產品。 |
 | 蓄電池類型 |
 | 充電器類型 |
| [67A0] | 重量符合 EPTA-Procedure 01 的規定 |
 | 慢速 |
 | 快速 |
 | 在硬墊上操作時的扭力曲線,例如螺絲和附帶墊圈的螺母(取決於螺絲的直徑和強度) |
 | 在彈性墊上操作時的扭力曲線,例如汽車輪輞,彈簧墊圈,碟形彈簧,螺柱,延長件 |
 | 軟墊時的扭力曲線,例如木材(取決於螺絲直徑和螺絲長度),鉛片或纖維板 |
| (**) 可以包含數字或字母 | |
| *** 部分包含在供貨範圍中 | |
| (Ax-Zx) 供內部使用的標籤 |
| 符號 國際通用單位 解說 | ||
| UV | 電 | 壓 |
| fHz 頻率 | ||
| n_0 | /min, min^-1 , rpm, r/min 空轉 | 轉速(使用完全充電的蓄電池) |
| n_S | /min, min^-1 | 衝擊次數 |
| M... | Nm 扭力(硬墊擰轉) | |
| T_CHARGE | °C | 充電時允許的環境溫度 |
| ○ | inch 內六角工具接頭 | |
| ■ | inch 外四角工具接頭 | |
| ∅ | mm | 圓形零件的直徑 |
| L_pA | dB 聲壓水平 | |
| L_WA | dB 聲壓功率水平 | |
| L_pCpeak | dB 最高聲壓水平 | |
| K... | 不確定系數 | |
| a | m/s^2 | 振蕩發射值根據 EN 62841(三向矢量和) |
| a_h | m/s^2 | 振動總值的算術平均值 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | 國際性單位系統 SI 中的標準單位和引用單位。 |
有關您的安全。
閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和/
或造成嚴重傷害。
妥善保存所有的安全規章和指示以便日后查閱。
詳細閱讀並徹底了解本使用說明書和附帶的
"一般性安全規章" (文件編號 3 41 30 465 06 0)
後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。
同時也要注意各國有關的工作安全規定。
電動工具的用途：
手提式衝擊起子機，如果安裝了 FEIN 許可的安裝件和附件，便可以在能夠遮蔽風雨的工作場所操作。它可以擰入 / 擰出螺絲和螺母，操作時無需用水沖刷。
在受干擾的環境中，可能會降低操作品質，例如機器暫時喪失功能，暫時降低功能或暫時無法如預期地操作機器，此時操作人員必須及時採取因應措施以便排除障礙。
特別安全說明。
請勿使用已損壞的電動工具。每次使用電動工具前，請檢查外殼和其他部件是否有裂紋或斷裂等損壞。
工作時如果電動起子機可能割斷隱藏的電線，一定要握住絕緣手柄操作機器。電動起子機如果接觸了帶電的線路，電動工具上的金屬部件會導電，可能成操作者觸電。
注意隱藏的電線，瓦斯管和水管。工作前必須先檢查工作範圍，例如使用金屬探測儀。
工作時必須戴上耳罩。
戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。
在高空作業時，請封鎖工作區域下方的區域，並始終固定住電動工具和工件防止它們落下。
只在穩定的工作檯面上使用電動工具並確保立足穩固。
固定好工件。使用固定夾具或鉗台比用手持更能夠夾緊工件。
穩固地握牢電動工具。可能會出現短速的高反應力矩。
不要處理含鎂物質。有發生火災的危險。
不要加工 CFK（碳纖維增強塑料）或含石棉的材料。這些物質可能致癌。
切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。
只能使用電動工具制造商特定設計和認可的附件。即使能夠將其它的工具安裝到本電動工具上，並不代表能夠確保操作安全。
每次使用前，請確保已正確固定好安裝件。針對帶孔的方形工具接頭，還必須另外以配合該形狀的方式加強固定安裝件。鬆動或未正確固定好的安裝件會鬆動或被拋離。這種情況下可能導致傷害。
定期使用非金屬工具清潔電動工具的通風孔。馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬塵容易造成觸電。
不可以近距離的直視電動工具燈泡所發出的燈光。勿將燈光對准在工地附近停留的旁觀者眼睛。照明裝置投射的光線可能有害眼睛。
電動工具不可以指向您自己，其他人或動物。鋒利或炙熱的安裝工具可能造成傷害。
如果安裝件堵住了，請立即關閉電動工具。只要安裝件被堵住，則勿重新啟動電動工具；因為重新開機時可能產生高反作用力的反擊。在顧及安全指示的前提下，找出造成安裝件堵住的原因並排除該障礙。造成此現象的原因可能為：
- 安装件被夹在工件中
- 待加工材料破裂
- 電動工具過載。
使用和處理蓄電池（蓄電池塊）。
這些安全須知僅適用於 18V FEIN 鋰離子 AMPShare 電池。
請只將該電池用於 AMPShare 合作夥伴的產品中。標有 AMPShare 的 18V 充電電池與以下產品完全兼容：
- FEIN 18V AMPShare 系統的所有產品
- AMPShare 合作夥伴的所有 18V 產品。
使用錯誤的、損壞的、修理過的或翻新的電池、仿製品和第三方產品工作和給其充電時，存在火災危險和/或爆炸危險。
留意產品使用說明書中的電池推薦。只有這樣才能安全地使用電池和產品，並避免造成電池過載危險。
只使用 FEIN 或 AMPShare 合作夥伴推薦的充電器給電池充電。對於適用於特定電池類型的充電器，如果用它給其他電池充電，則有造成火災的危險。
電池交付時未充滿電。為確保電池充滿電，請在首次使用前將電池在充電器中充滿電。
請將電池存放在兒童夠不到的地方。
不得拆卸、打開或壓碎電池。請勿使電池遭受機械衝擊。如果電池損壞或使用不當，則可能釋放出有害蒸氣和流出有害液體。蒸氣可能會刺激呼吸道。流出的電池液體可能會引起皮膚刺激或化學燒傷。
如果皮膚與電池液體接觸，請立即用大量水沖洗。如果電池液體進入眼睛，請用乾淨的水清洗眼睛並立即就醫！
如果相鄰的物品沾上了電池液體，請檢查所涉的部件。通過戴上防護手套避免與接觸皮膚。用乾的廚房用紙清潔部件，或在必要時更換部件。釋放出的蒸氣可能刺激呼吸道。流出的電池液體可能會引起皮膚刺激或化學燒傷。
不要短接電池。請將不用的電池遠離回形針、硬幣、鑰匙、釘子、螺栓或其它可引起觸點跨接的金屬小物件。電池觸點之間短路可導致燙傷或火災。
釘子或螺絲刀等尖銳的物品或外力作用可能會損壞電池。這可能會引發內部短路的情況，進而可能導致電池燃燒、冒煙、爆炸或過熱。
切勿保養損壞的電池。電池的所有維護工作只能由製造商或授權的客戶服務點進行。
防止電池受熱，例如：防止持續日照、防火、防塵、防水和防潮。有爆炸危險和短路危險。
請只在環境溫度 -20 °C 到 +50 °C 之間使用和存放電池。不要在例如夏季將電池放在車中。取決於設備，當溫度 < 0 °C 時電池性能可能受到限制。
請只在環境溫度 0^ 到 +35^ 之間時給電池充電。只在環境溫度在 +10^ 到 +35^ 之間時，才用 USB 接口給電池充電。在規定溫度範圍之外充電會損壞電池或增加火災危險。
小心處理已放電的電池。電池是危險源，因為它們可能會造成非常高的短路電流。即使鋰離子電池看起來在已放電的狀態下，但它們也決不會完全放電。
不要將電池浸入液體中，例如：（鹽）水或飲料中。與液體接觸可能會損壞電池。這可能導致電池發熱、冒煙、起火或爆炸。不要繼續使用該電池並聯繫FEIN授權的客戶服務部門。
不要使用損壞的電池。只要電池出現異常情況（例如：冒煙、發熱、變色或變形），就必須立即停止使用該電池。如果繼續使用，則電池可能會發熱和冒煙、起火或爆炸。
不要拆解、擠壓電池，或將電池丟入火中或使其過熱。如不重視，則有燃燒和火災危險。請遵照製造商的規定進行操作。
用水、沙子或滅火毯撲滅燃燒的鋰離子電池。
避免物理撞擊 / 衝擊。物體撞擊和擊穿可能會損壞電池。 這可能導致電池洩漏、發熱、冒煙、起火或爆炸。
絕不能在無人照看的情況下給電池充一晚上電。如不重視，則可能有火災危險和爆炸危險。
除非需要使用，否則不要將電池從原始包裝中取出。
僅在電動工具關閉時取出電池。
在電動工具上進行作業之前，請從電動工具中取出電池。如果電動工具意外啟動，則有造成受傷的危險。
避免讓電池受潮或進水。如果電池和電動工具的接觸點變髒，請用乾淨的干布擦拭。
在運輸和存放期間，請從電動工具中取出電池。
請遵守 FEIN 或 AMPShare 合作夥伴充電器使用說明書中的安全須知。
振動和噪聲排放值
在這些操作規程中給出的振動和噪聲排放值全部根據 EN 62841 中的標準化測量方法測得，可用於電動工具之間的比較。它們也適用於振動和噪聲暴露的初步評估。
所給出的振動和噪聲排放值針對的是該電動工具的主要應用。
但是，如果將該電動工具用於其他應用，使用不同的配件或保養不足，那麼總振動和噪聲排放值將會有所不同。這些情況都會顯著增加整個作業空間的振動和噪聲暴露。
為了準確估計振動和噪聲暴露，還應考慮設備關機的時間或正在運行但未實際使用的時間。這樣可以顯著降低整個作業空間的振動和噪聲暴露。
規定額外的安全措施，以保護操作員免受振動和噪聲的影響，例如：保養電動工具和配件、保持雙手溫暖、組織作業流程。
處理對身體有危害的廢塵
使用本機器時可能會產生有害健康的廢塵。
接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過敏現像和/或造成呼吸道疾病，癌症以及影響生殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中的程度而定。操作機器時必須使用合適而且合格的吸塵裝備，以及佩戴個人的防護裝備，另外也要保持工作場所的良好通風狀況。加工含石棉工件的工作必須交給專業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注意工件制造商所提出的有關加工時的注意事項，而且要兼顧貴國有關加工該工件的法規。
操作指示。
等待馬達完全靜止後才可以使用轉向變換開關。
電動工具如果過熱，會透過手柄上閃爍的 LED 指示燈來顯示。
過載時電動工具會自動關閉。
把轉向變換開關調整在中央的位置，以避免無意間開動機器，例如搬運機器時。
先關閉電動工具再將它頂在螺母或螺絲上，否則轉動中的安裝件會從螺母或螺絲上滑開。
擰入和擰出時，電動工具要與螺絲垂直，成90度角。
如果放置電動工具時傾斜了，可能會損壞螺絲頭，並且旋轉力無法傳遞到螺絲上。
不必要地延長敲擊時間會加劇電動工具的磨損。
確定各種擰轉狀況下的敲擊時間，並使用扭力扳手檢查實際達到擰緊扭力。
衝程時間的參考值，標示在第 12 頁的圖表中。
根據螺絲尺寸設定衝擊扳手的參考：
| ASCD18-1000W34 AS (**) | |||
| 檔數 | 米最大[牛頓米] | 螺絲直徑強度等級 | |
| 6 1050 | ≥ M 27 ≥ 8.8 | ||
| 5 900 | ≥ M 27 ≥ 8.8 | ||
| 4 750 | ≥ M 24 ≥ 8.8 | ||
| 3 600 | ≥ M 22 ≥ 8.8 | ||
| 2 450 | ≥ M 20 ≥ 8.8 | ||
| 1 300 | ≥ M 18 ≥ 8.8 | ||
ASCD18-1000W34 AS ( ^** ): 使用 3/4 英寸轉 1/2 英寸的異徑轉接頭時，衝擊扳手最多只能以第 3 檔（600 牛頓米）操作。
| ASCD18-300W2 AS (**) | |||
| 檔數 | 米最大[牛頓米] | 螺絲直徑強度等級 | |
| 6 290 | ≥ M | 18 ≥ 8.8 | |
| 5 210 | ≥ M | 16 ≥ 8.8 | |
| 4 135 | ≥ M | 14 ≥ 8.8 | |
| 3 85 | ≥ M | 12 ≥ 8.8 | |
| 2 50 | ≥ M | 10 ≥ 8.8 | |
| 1 | 25 | ≥ M 8 | ≥ 8.8 |
正確地使用蓄電池。
只能在 0^ +35^ ( 32^ 95^ ) 的溫度範圍內為鋰電池充電。充電過程開始時，鋰電池的溫度必須在鋰電池充電溫度範圍內。
電池充電狀態指示器（參考頁數 10）.
充電狀態可以通過電池上的電池充電狀態指示器的綠色LED指示燈指示。按下電池充電狀態指示器的按鈕①或者來查看充電狀態。
如果按下充電狀態指示器的按鈕後 LED 指示燈沒有亮起，則電池有缺陷，必須更換。
防掉落繩
為了高空作業，可以在規定的固定點綁上一條適合產品的防掉落繩。
只允許由了解工具安全性和工具高空使用方法的、接受過訓練的人員在高空作業。
警告
只使用符合以下標準的防掉落繩。否則可能會造成重傷或死亡。
- 只允許使用符合現行 ANSI/ISEA 121 要求且不超出最大 1.2 m 延伸長度的防掉落繩。
- 請注意，包括所安裝附件的電動工具總重量不要超過防掉落繩允許的最大負荷。
請遵守防掉落繩隨附的安全須知和使用說明。
每次使用前，都要檢查防掉落繩是否損壞，例如：織物被割破、撕裂或磨損以及接縫損壞。不允許使用損壞的防掉落繩，要立即更換。
每次使用前，都要檢查電動工具上的固定點是否緊固和是否有裂痕和鋒利邊稜等損壞。鬆脫或損壞的固定點不允許用於固定防掉落繩。
不允許將防掉落繩用於自身防墜落，不得固定在自己身上。
不要嘗試接住掉落的電動工具。
請勿在運動的部件附近使用防掉落繩。防掉落繩可能會將其纏住並造成很大的危險。
使用防掉落繩前，檢查電動工具上的可拆卸部件是否緊固。
確保防掉落繩的使用不會影響電動工具和其防護裝置的使用。
僅以此處所示的方式將防掉落繩連接到為該電動工具設計的固定點（請參見第 11 頁）。
運輸。
這些鋰離子充電電池符合危險品法規的要求。這些充電電池可由用戶在公路上運輸，沒有額外的限制。
通過第三方（例如：空運或運輸公司）發貨時，必須注意對包裝和標記的特殊要求。在準備包裝件方面必須請教危險物品專家。
只發送外殼未損壞的電池。用膠帶包住裸露的電池觸點，並以不能在包裝中移動的方式包裝電池。也請注意遵守其他可能出現的國家法規。
維修和顧客服務。
在某些特殊的工作狀況下，例如加工金屬物料時，可能在機器內部堆積大量的金屬廢塵。因
此必須經常使用干燥無油的壓縮空氣，從機器的通氣孔吹除電動工具內部的廢塵。
與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。
如果有 FEIN 電動工具和配件需要修理，請聯繫您的 FEIN 客戶服務處。您可以在 www.fein.com 上找到該地址。
更新機器上破舊及磨損的標貼和警告指示牌。
從以下的網址 www.fein.com 可以找到本電動工具目前的備件清單。
只能使用原廠備件。
以下零件您可以根據需要自行更換：
機器的安裝工具，蓄電池
保養和清潔。
偶爾使用乾淨乾燥的軟刷清潔電池的通風槽和接口。
- 不要使用化學物質清潔電池。
保修。
有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。
在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。
合格說明。
CE 聲明僅對歐盟和 EFTA（歐洲自由貿易聯盟）的國家，及針對歐盟或 EFTA 市場的產品有效。當產品在歐盟市場流通後，UKCA（英國合格評定標誌）商標即失效。
UKCA 聲明僅適用於英國市場（英格蘭，威爾士和蘇格蘭），及適用於針對英國市場的產品。一旦產品進入英國市場，CE 標誌便失效。
FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。
技術性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
環境保護和廢物處理。
不要將電池丟入生活垃圾中！
必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
放空蓄電池的電並根據規定處理待廢棄的蓄電池。
如果蓄電池未完全放空電量，為了安全的理由可以使用膠帶貼住蓄電池的觸點，以防止發生短路。
僅對於歐盟國家：
根據歐盟準則 2006/66/EC，必須分類收集損壞或用過的電池並環保地回收利用。
사용 설명서 원본의 번역본.
사용기호,약어와의미.
