用户手册 Comyou Pro Vaude

E这些提示可能包含“警告”。在首次使用之前，仔细阅读使用说明书并妥善保管，一般日后查看。错误地安装或使用VAUDE自行车包可能造成严重伤害、直至死亡。

在使用之前注意：检查所有的部件功能是否可用，是否有会造成负面影响的磨损现象！

在使用之前注意：所有的自由转动部件都已固定！

在使用之前注意：固定系统所有的钩子和/或带子都已装上并扣牢！

螺钉和固定件既不要太紧、也不要太松。否则会造成张力过大或者部件脱落！

固定系统Plug and Ride, Hard Back Pro 和 Cycle 只允许最大10kg 的负载!

只得使用 VAUDE 原装的配件和备用件!

德语

一般调节

警示

Hard Back Pro固定系统

Cycle固定系统

Plug and Ride固定系统

顶盒

Karakorum三连包

带KLICKfix®固定系统的车把包

VAUDE 车座包

QUICK GUIDE

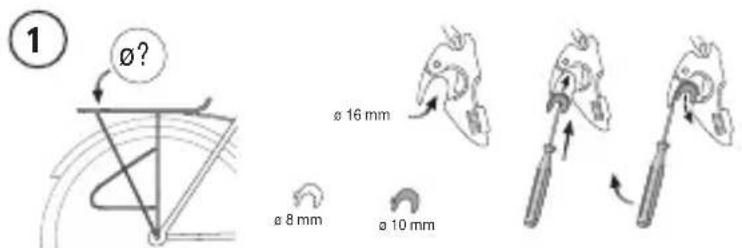

Hard Back Pro固定系统的QMR钩可以使用随附的转接头匹配于行李架的不同管径(1)。

安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁止小轮重新旋紧让挂钩位置固定(2)。

将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后用轻微的力压一下QMR钩，QMR钩伴随“咔”的一声自动卡入位置(3)。

现在将下方引导钩的固定螺钉松开（小心：最多转动两圈），将钩子移动和转动，让钩子能钩住行李架(4)。最后将固定螺钉用普通的手指力量重新拧紧。提示：如果可能的话，将行李架上的下方引导钩朝向行驶方向设置，这样可以防止自行车包在猛烈刹车时滑脱。

该调节只需在首次使用前设置一次。

德语

1 ø? ø 16 mm ø 8 mm ø 10 mm

②

3

Hard Back Pro固定系统的QMR钩可以使用随附的转接头匹配于行李架的不同管径（参见 Hard Back Pro）。

安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁止小轮重新旋紧让挂钩位置固定(1)。

将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后用轻微的力量压一下QMR钩，QMR钩伴随“咔”的一声自动卡入位置(2)。

最后将弹性带同挂钩一起挂在行李架上，并用滑扣在另一端拉紧(3)。

PLUG AND RIDE

固定系统 Plug and Ride 允许上方导轨的调整。自行车包的斜向固定防止在踏车时脚后跟被挂住。此外上方导轨还可取下，当自行车包当作挎包使用时，就没有干扰人的多余压力。

导轨的调整

将导轨右侧的锁止扣翻开。将导轨首先在右侧从导轨座中抽出，然后在抽出左侧。现在将导轨按照所希望的角度重新装上，请按照同抽出时相反的顺序安装。锁止扣必须重新压回，并听到“咔”的一声卡入位置。

固定系统的QMR钩可以使用随附的转接头匹配于行李架的不同管（参见 Hard Back Pro）。

安装时，将QMR钩的锁止小轮松开并调节其位置。然后将锁止小轮重新旋紧让挂钩位置固定（参见 Hard Back Pro）。将包的手柄向上拉，QMR钩弹起。将包挂在行李架上，然后用轻微的力压一下QMR钩，QMR钩伴随“咔”的一声自动卡入位置（参见 Hard Back Pro）。

QUICK GUIDE

焊接的顶盒提供30升的额外储物容量，可以同自行车包Aqua Back和Aqua Back Plus组合使用。

固定顶盒时，用两个在Aqua Back (2) 侧面的卡扣和一个在鞍座 (3) 上的卡扣固定。供货范围内还包括附加的卡扣 (1)，它们套在Aqua Back自行车包的侧带内。

德语

KARAKORUM三连包

Karakrom三连包同样也配有Hard Back Pro固定系统。侧包的安装请参见Hard Back Pro的章节。

侧包上装上一个顶盒，安装时左右两侧各用一条拉链。取下后包的背面有两条肩带 - 这样顶盒也可以当作轻便的日常背包使用。供货范围包括防雨罩。

车把包，配有KLICKFIX®

KLICKfix®系统是一种快速安全固定车把包的方法。包挂上时，包上的转接头自动卡入固定在车把上的夹座内。只要按一下红色的按钮，就可将包重新松开。

VAUDE 车把包供货时配有 KLICKfix ^® 系统。安装时请仔细阅读随附的使用说明书。

QUICK GUIDE

VIDEO

KLICKfix®

车座包使用扭转接头或卡扣固定，超轻型包则使用节省重量的粘扣连接。扭转接头连接时，在车座支柱之间安装一个插接转接头，车座包可以方便地插入其内，然后旋转半圈即可固定。卡扣固定时，车座包配有一条或两条系带，将系带围绕车座支柱再用两个卡扣固定。
