用户手册 Leo Fresnel Astera

ASTERA 推出的 LeoFresnel 是一款 LED 菲涅尔聚光灯，专业用于活动和电影行业，主要用于直接或间接照亮物体和人物。这款灯内置电池，可以快速安装到传统灯具不便安装的位置。灯内配有 Titan LED 引擎，色彩亮丽，光照质量高。LeoFresnel 可产生白光或彩色光，色温可通过多种方式调节。这款灯可通过 AsteraApp 或通过有线 DMX 或无线 CRMX 进行控制，还可通过无线和有线 RDM 查看和更改其设置。除此之外，也可以通过集成显示屏或红外遥控器进行控制。由于内置蓝牙功能，它可以用作蓝牙桥接器 (BluetoothBridge/BTB)。

LeoFresnel 可以直立或悬挂使用。为此，灯上配有 AirlineTrack，用于连接对应的安装附件。LeoFresnel 可在室内和室外使用，防护等级为 IP55。

请勿摇晃该设备。安装或操作本设备时，不得使用暴力或蛮力。选择安装地点时，应避免将设备暴露在极热或多尘环境中。避免阳光长时间直射。必须保持规定的环境温度。远离直接隔热材料（尤其不要放在车内）和加热器。切勿在雷雨天气时，连接电源使用本设备。过压会损坏本设备。遇到雷雨天气时，一定要断开设备。装配、拆卸或维修灯具时，一定要做好安装区域的隔离工作。务必使用合适的安全绳固定灯具。

只有在熟悉设备功能后，才能进行操作。请注意，出于安全方面考虑，未经授权，不得改装设备。不按本手册的说明操作本设备可能导致设备损坏，并且无法享受质保。免责声明包括因未遵守本手册中的说明而造成的所有损害、责任或伤害。。此外，其他一些操作也可能导致短路、烧伤、触电、碰撞等危险。本设备不适合家庭使用，也不适合永久安装。

安全信息

操作本设备前，请仔细阅读本手册。如果要将设备出租/出售/送给他人使用，请务必连同本手册一起送出。操作时请注意安全。本品仅供专业人士使用。本设备不适合家庭使用。

• 请勿在高温环境或阳光直射的地方操作本设备，否则可能导致功能异常或产品损坏。
• 将灯具安装到头顶时，必须使用合适的安全绳。
• 仅可将安全绳连接到专用安全支架上。
• 始终遵守当地的安全要求。

锂离子电池：本设备配有可充电锂离子电池。

• 仅授权人员才能维修电池。
• 请勿将其置于火中或加热。
• 如果灯具损坏，请勿使用或充电。
• 注意不要碰撞或跌落，以免起火或爆炸。
• 切勿在电量耗尽时存放电池。电量耗尽时一定要立即充电。请勿在无人看管的情况下充电。
• 在存放之前，确保所有设备都充满电。
• 充电不足会导致电池容量减小。
• 如果不使用，每6个月充满一次电。
• 只能使用 Astera 提供的原装配件更换电池。
• 运输、装运和处理电池时需遵守适用法律和法规。有关锂、磷酸锂和锂离子电池的回收事宜，请联系政府回收机构或当地废物处理服务机构。
• 充电时必须打开充电箱。
• 建议的充电温度为 15^ C 至 35^ C 。

警告：在极端情况下，滥用或误用标准/可充电电池可能导致：

• 爆炸
• 火灾
• 发热或产生烟雾和气体

• 请勿直视光源，
• 有可能损害视力。
• 请勿用放大镜或任何其他可能使光输出聚焦的光学仪器观察LED。
• 仅限使用Astera认可的附件来扩散或调整光束。

• 请勿打开产品外壳。
• 如果灯具损坏，请勿通电。
• 请勿将灯具浸入液体。
• 请勿更换 LED 光源。
• 小心触电。

LeoFresnel 应安装在方便使用的插座附近。

警告：有触电危险 - 请勿打开设备。

• 正常运行时, 灯体外表面会变热, 最高可达 70^ C (158°F)。
• 避免人体意外接触本设备。
• 仅安装在通风位置。
• 请勿遮盖灯具。
• 所有灯具需冷却后才能触摸。
  ·与被照物体保持 0.3 米（12 英寸）的距离。

安装辅助性安全设备

在悬挂位置使用LeoFresnel时，必须始用安全绳固定。如果主悬挂失效，设备下落不得超过20厘米。

注意：液体进入设备外壳可能导致短路并损坏电子设备。请勿使用任何清洁剂或溶剂。只能使用柔软的湿布清洁。

产品概览

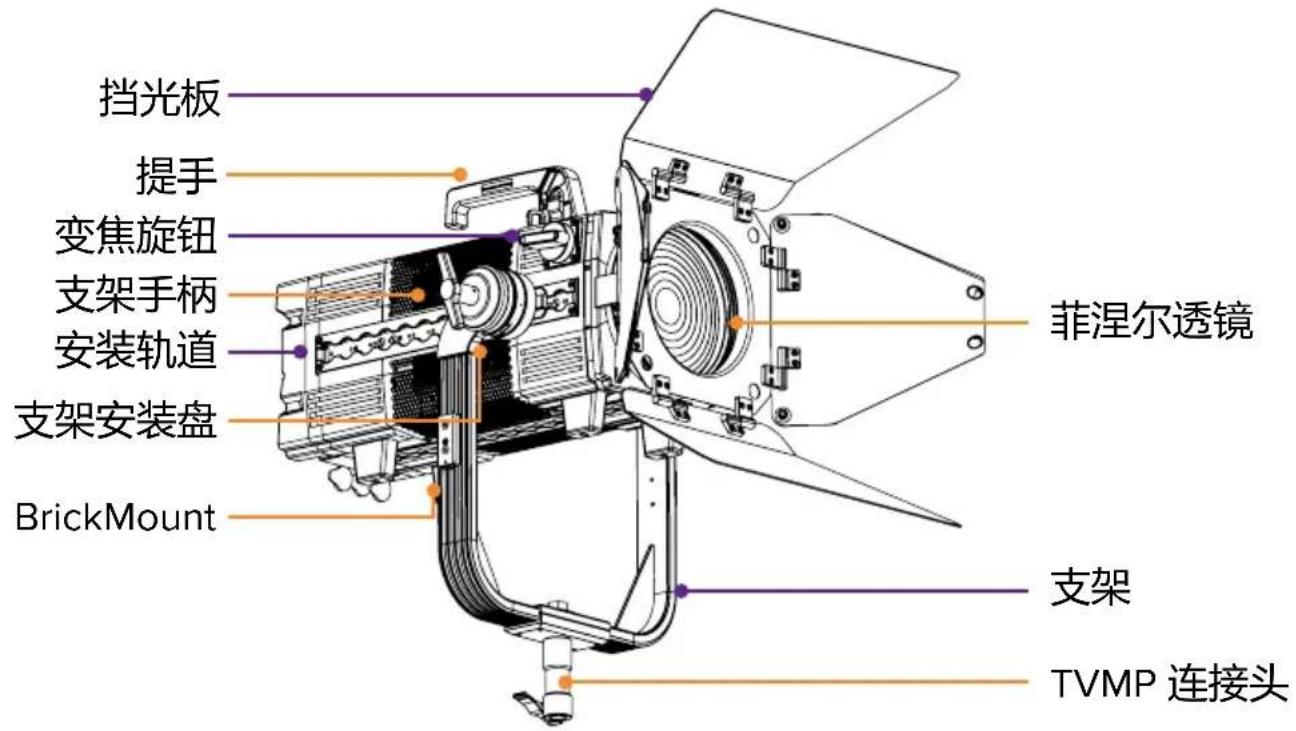

等距视图

挡光板 提手 变焦旋钮 支架手柄 安装轨道 支架安装盘 BrickMount 菲涅尔透镜 支架 TVMP 连接头

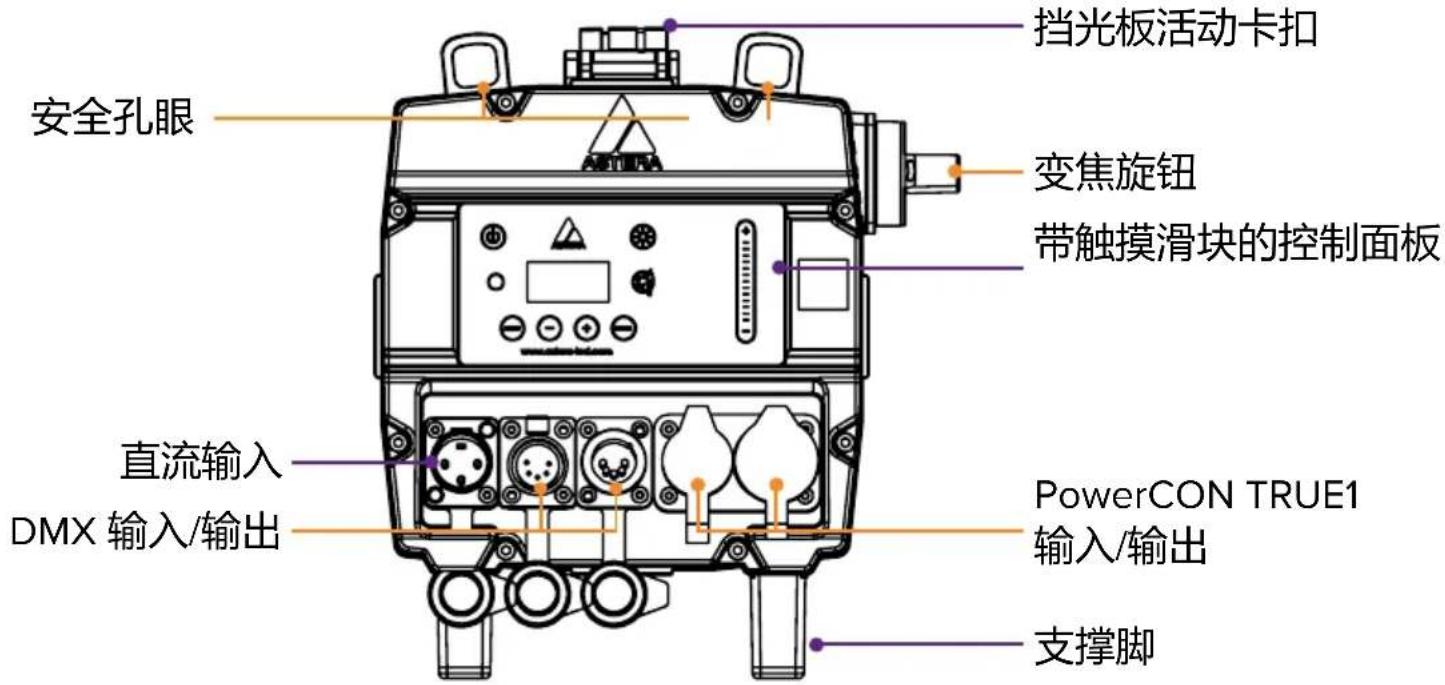

后视图

挡光板活动卡扣 安全孔眼 变焦旋钮 带触摸滑块的控制面板 直流输入 DMX 输入/输出 PowerCON TRUE1 输入/输出 支撑脚

使用

1. 集成控制面板

使用菜单按钮浏览主菜单。通过两个符号按钮，可直接访问色彩调整和亮度/运行时间设置。

MENU - + FNTFR

主导航 内部主菜单
开/关
主菜单 返回上级菜单
重置设置 向下滚动
更改输入选择 向上滚动
设置 DMX 地址 选择/确认
色彩调整
亮度和运行时间控制

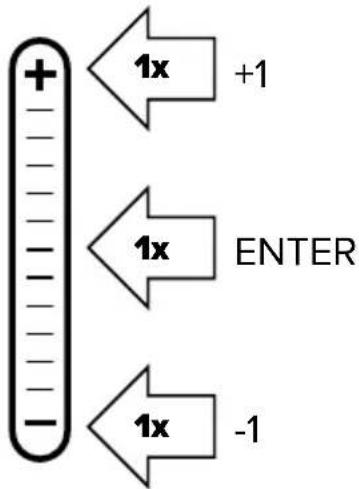

触摸滑块

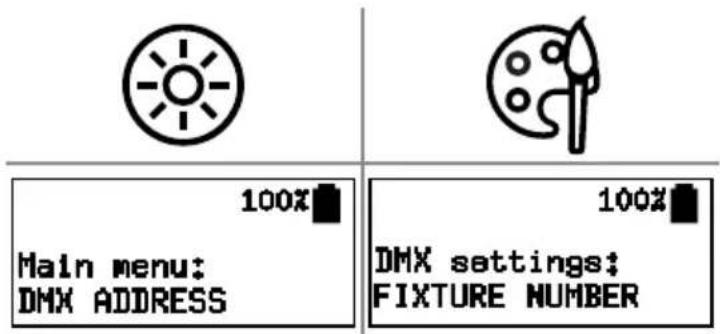

LeoFresnel 上有一个触摸滑块。该滑块仅在部分菜单中可用，也可以通过点击操作。

+ - - - - - - - 1x +1 1x ENTER - 1x -1

在下面四个菜单中可用：

100% Main menu: DMX ADDRESS 100% DMX settings: FIXTURE NUMBER

2. 开灯/关灯

启用全新 LeoFresnel 前，先要对其充电数秒以关闭其运输模式。

按住电源按钮一秒钟，然后松开即可打开 LeoFresnel。按下电按钮开灯时，显示屏不会亮，松开按钮后才会亮。再按一次电源按钮即可关灯。

3. 风扇控制

LeoFresnel 有一个内置风扇，可通过以下方式控制。打开 Fan Control 菜单。在该菜单页，可以进行以下设置：

OFF: 风扇始终关闭。如果灯光太热，亮度会逐渐降低。（受环境温度影响）

AUTO: 风扇根据需要启动，并根据需要在三种速度之间切换。此为默认设置。

LOW: 不同的速度。灯光不会自动改变，但是速度太低时，亮度会逐渐降低。

MED. (受环境温度影响) HIGH:

4. 更多控制选项

开/关，静态颜色，预编程效果

所有设置、复杂效果、Talkback+、更新

通过 CRMX 或无线 DMX，从 DMX 控制台控制

通过电源/数据组合电缆，从DMX控制台控制

有线和无线远程设备管理 (RDM)

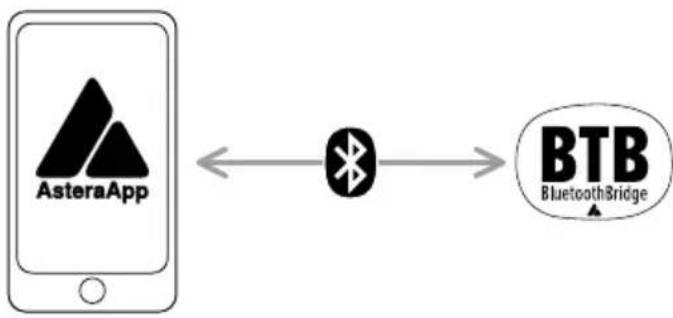

5. 连接蓝牙桥接器 (BTB)

要使用 AsteraApp 控制灯光，先要连接蓝牙桥接器 (BTB)。含 BTB 的装置可将 AsteraApp 中的信号转发给配对灯具。可以将 AsteraBox 用作 BTB，也可以选购内置 BTB 的灯具，如 LeoFresnel、AX9、NYX Bulb、PixelBrick、Titan Tube BTB、Helios Tube BTB。

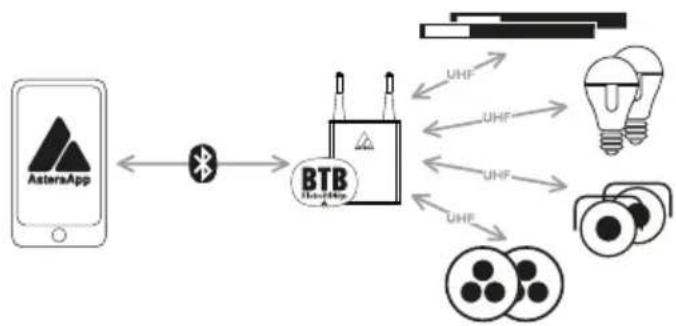

连接 AsteraBox 作为 BTB

打开 AsteraBox，按照 AsteraApp 主菜单中的指示直接连接 AsteraBox。

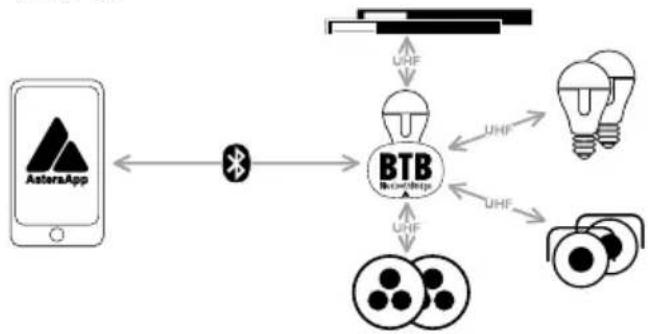

连接灯具作为 BTB

请注意：此操作仅适用于内置蓝牙的 Astera 灯具。

打开灯具电源，长按电源按钮 3 秒钟，直到灯具闪烁蓝光。在 AsteraApp 中，按下“Manage Bluetooth Bridges”，再按“+”，然后按照屏幕说明进行连接。在显示屏中，作为 BTB 连接的灯具会显示一个小的蓝牙图标。

1. LeoFresnel


2.AsteraApp

Leo 0001000 点击配电

3.AsteraApp

Leo 0001000

6. 与灯具配对

AsteraApp 与蓝牙桥接器相连后，便可以与灯具配对，方法如下：

打开灯具电源，长按电源按钮 3 秒钟，直到灯具闪烁蓝光。转到 AsteraApp 中的“Pair with Lights”对话框。然后按“OK”。

1. LeoFresnel


2.AsteraApp

与灯具配对

7. 连接 CRMX 发射器

LeoFresnel 可通过无线 DMX/CRMX 进行控制。为此，首先要连接 CRMX 发射器。连接方式有两种：可以按下发射器上的按钮，也可以设置一个与发射器相匹配的连接键。

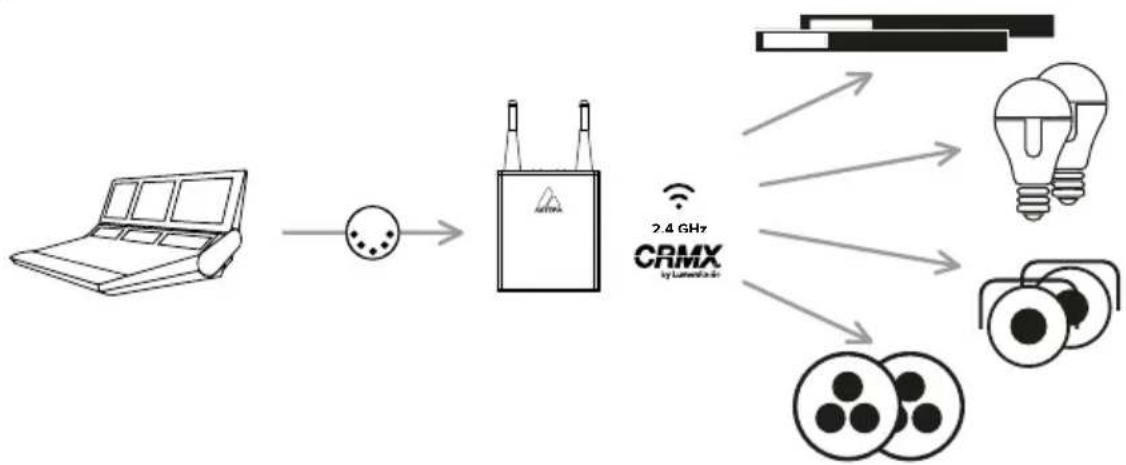

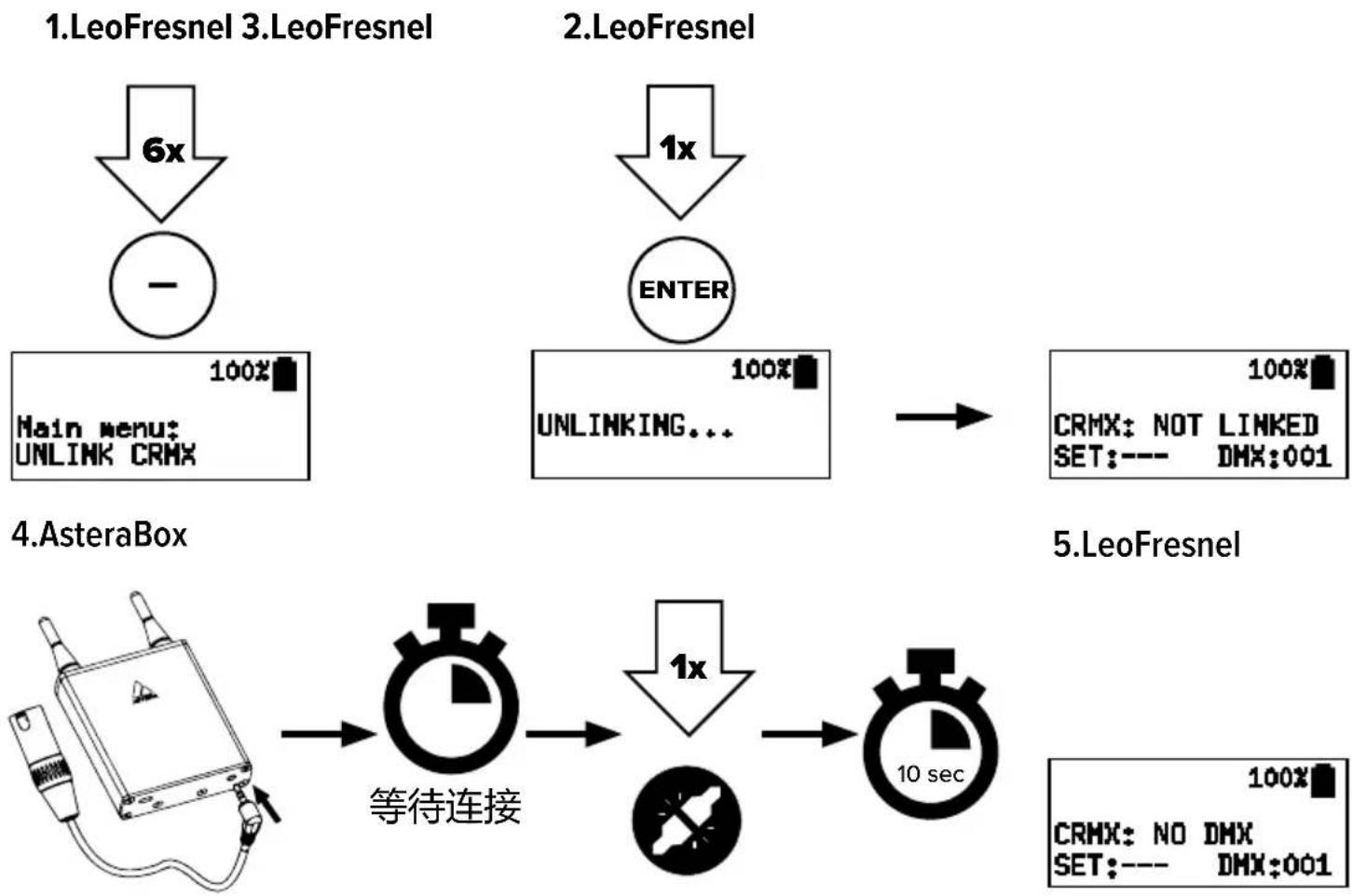

通过按键连接

通过连接键连接

LeoFresnel 也可以通过连接键连接 CRMX 发射机，前提是发射机要支持这种连接方式。要设置连接键，请从主菜单导航至“DMX SETTINGS”。在“CRMX LINK BY KEY”下方输入所需的八位组合字符。

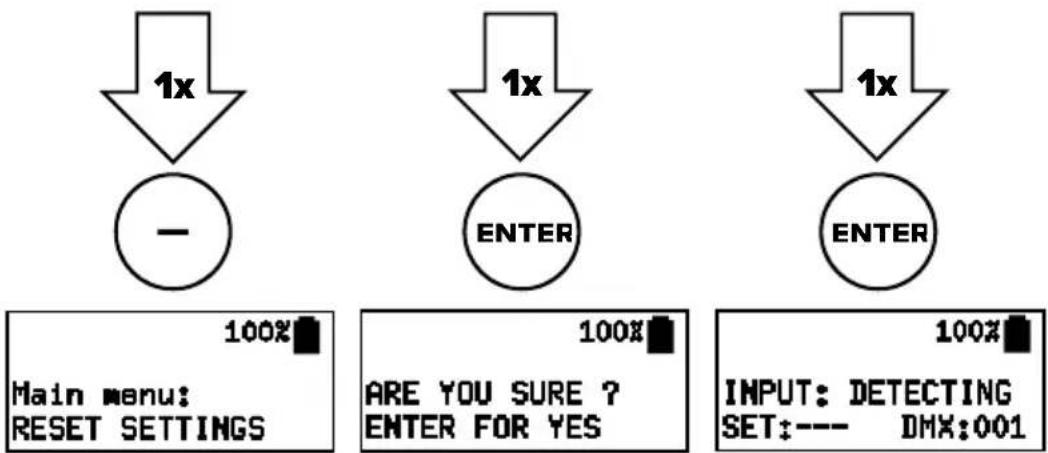

8. 重置

点击 RESET 后，“Input Select”将变为“AUTO”，运行时间为 5 小时。

1x - 1x ENTER 1x ENTER Main menu: RESET SETTINGS 100% ARE YOU SURE ? ENTER FOR YES 100% INPUT: DETECTING SET:--- DMX:001

9. 充电和直流接线

连接电源线后，显示屏会显示充电状态。电池没电时立即充电。不要在电池耗尽时将灯具存放起来。除了 powerCON TRUE1 输入/输出连接器外，LeoFresnel 还配有一个 3 针 XLR 输入端，可搭配外部直流电源使用。外部直流输入端可接受 12VDC 至 48VDC 的电压。外部直流电源的功率至少要达到 250W。如果用两个 RuntimeExtender 从外部直流输入端为 LeoFresnel 供电，则只能使用 14.4V 电池。外部直流输入端的极性为针脚 1 接地，针脚 2 DC+。针脚 3 不使用。不可以通过直流输入端给内部电池充电。

10. 装配

LeoFresnel 四面都配有 AirlineTrack，可安装各种 Astera 配件。在 AirlineTrack 上安装配件时，必须要听到咔哒一声，表明已正确入位！

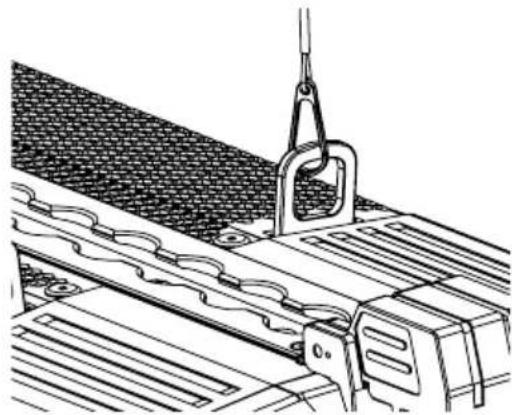

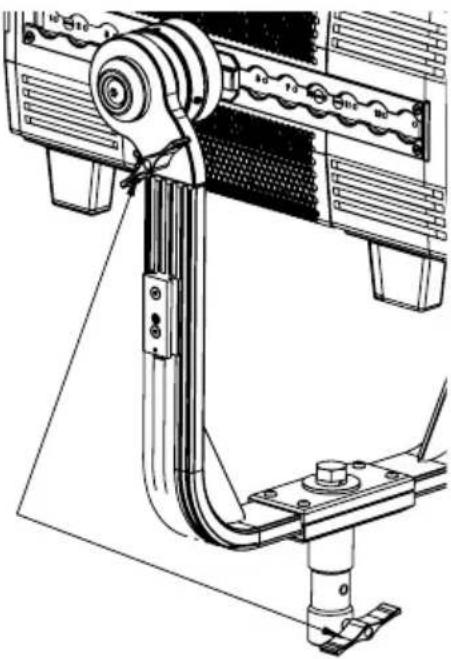

使用产品自带的 Yoke 可以轻松悬挂 LeoFresnel。悬挂时，一定要用安全绳连接灯罩顶部的安全孔眼，以防意外。这样可以确保原安装部件故障时，灯具下落距离不会超过 20 厘米。

LeoFresnel 也可以安装到三角架上。安装时，需要使用产品自带的 TVMP（电视转电影）连接头连接 LeoFresnel 的 Yoke。

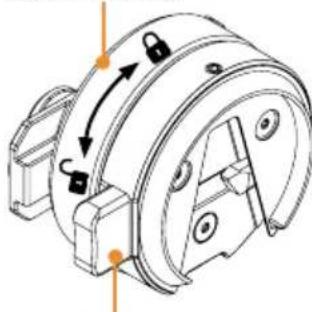

Yoke (AF250-YK) 配件之 YokeBase (AF250-YKB) -Quick Release

BaseLock

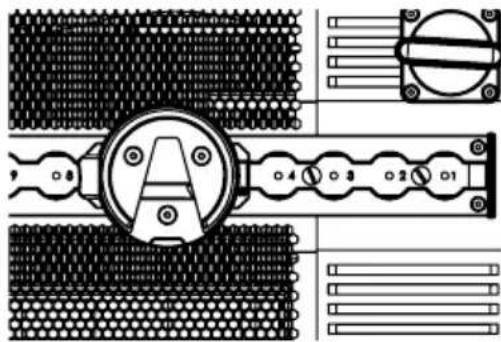

要连接 LeoFresnel Yoke，先要将两个 YokeBase 分别插入 AirlineTrack 的两侧。固定 YokeBase 时，需要顺时针转动 BaseLock。

参考 AirlineTrack 上的刻度可确保两侧安装位置一致。YokeBase 有默认位置。

可以移动 YokeBase 以平衡灯具，也可以将其用于其

他配置。重点是要控制好YokeBase的方向，让V字形结构的开口朝下。灯具准备好后，便可以将Yoke从下到上插入Yok

Yoke通过Quick Release系统与YokeBase连接。

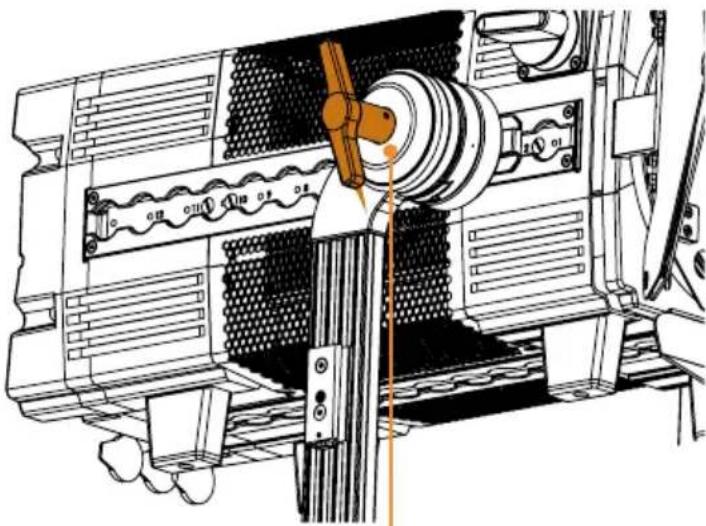

要释放 Yoke，先要打开Tilt Lock。Tilt Lock为Quick Release系统提供了一道保护。Tilt Lock松开后，按下每个YokeBase上的Quick Release按钮，灯具便会从Yoke上脱落。释放灯具时，需要牢牢握住灯具。

注意：如果要脱开Yoke，需要先松开YokeBase!

LeoFresnel Yoke 上有一个安装孔，最大可插入 1/2“或 M12 螺栓。Yoke 的两侧都有一个 BrickMount (PB15-BMO)，可连接合适的 Astera 附件，如 RuntimeExtender (REX1)。

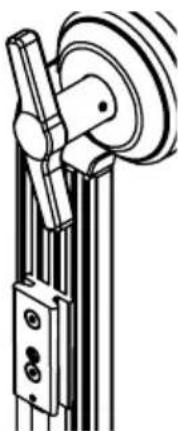

TVMP 连接头顶部带有 1/2“螺纹，还有一个带垫圈的 1/2“螺栓。使用该螺栓可以将 TVMP 连接头连接到 LeoFresnel Yoke 的孔中。

这样，LeoFresnel 便可借助 BabyPin (5/8") 转接头或 JuniorPin (1-1/8") 安装到支架上。

这时，可以将 TVMP T 型螺栓旋入 Yoke 上的专用螺纹中，以防丢失。

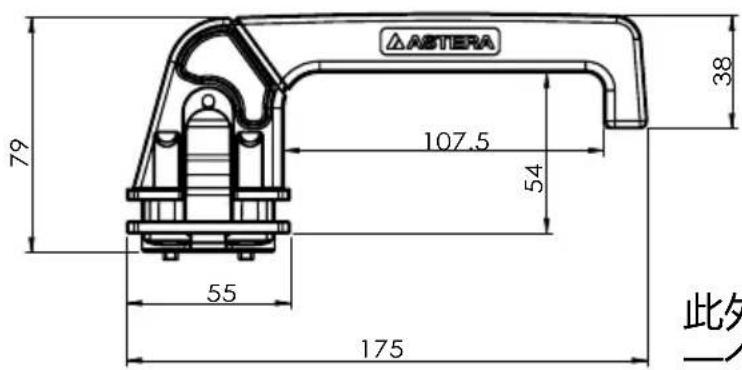

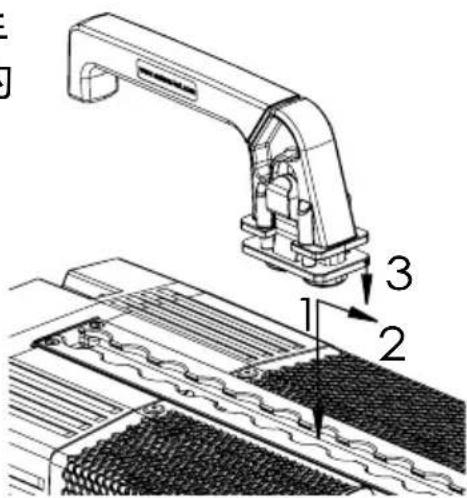

自带的TrackHandle可以轻松地将LeoFresnel转换为手持灯光。要实现这一点，只需将TrackHandle上坚固的双螺柱连接到LeoFresnel任一的AirlineTrack上即可。

ASTERA 79 107.5 54 38 55 175 此外

此外，在常规的使用中，TrackHandle也是一个有用的配件。

11. 光束调节装置

LeoFresnel不仅可以用作菲尼尔聚光灯，在不安装任何光束调节装置情况下，还可以用作泛光灯。除了菲尼尔透镜，产品还配有挡光板。

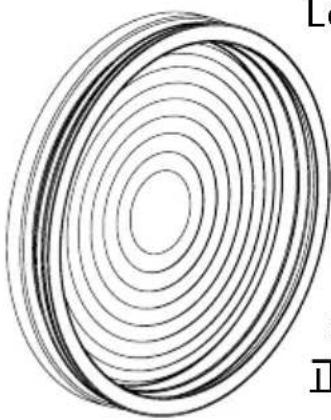

菲涅尔透镜 (AF250-FL)

LeoFresnel 自带的菲涅尔透镜可提供 15^ 至 60^ 光束。

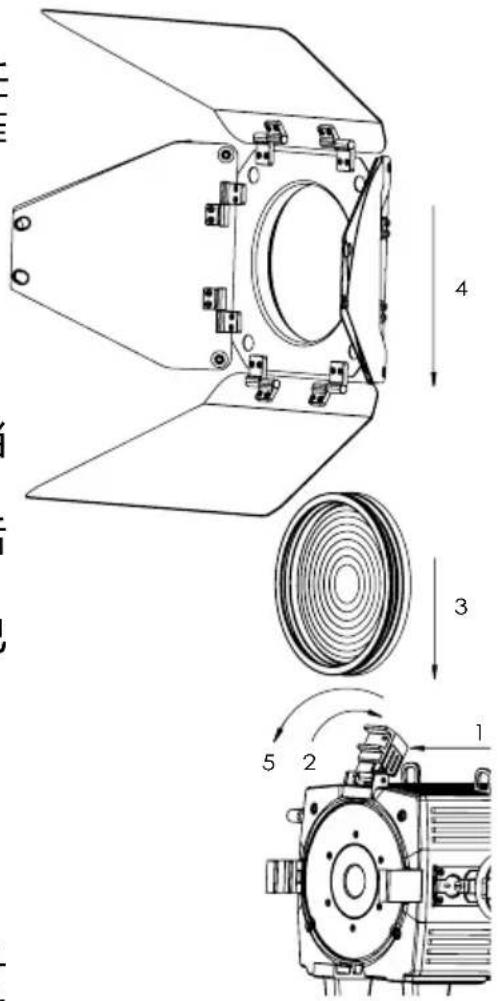

要插入菲涅尔透镜, 需按压 (1) 挡光板锁, 并向后翻转 (2)。现在, 将菲涅尔透镜滑入支架 (3), 然后再向前翻转挡光板锁将其关闭 (5)。移动灯具前, 先要确保挡光板锁已正确锁定。

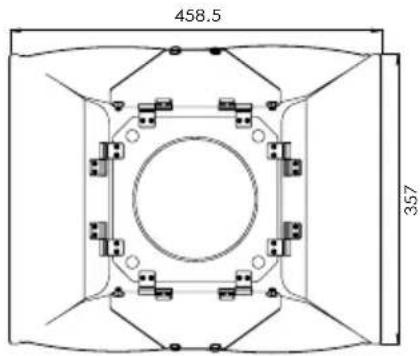

本品标配 8 叶片挡光板。这些叶片需插到菲涅尔透镜的前部，插入方式与菲涅尔透镜相同 (4)。

458.5 357

变焦

内置变焦可在 15^ 到 60^ 范围内调节光束角。镜筒侧面有刻度供参考。

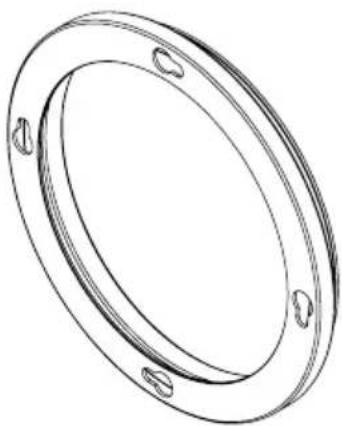

LeoFresnel 配有 Rabbit-Rounder 安装环，可用于连接相应的 DOPchoice 附件。安装时，只需取下挡光板，直接插入挡光板位置即可。

问题 可能的原因 解决方案
灯具无法开机。电池没有	电。连接电源,然后重试。
灯具打开,显示屏打开,但LED灯不亮。	灯具可能设置成了BLACKOUT模式。设置成了显示黑色,或在DMX模式下运行,未收到有效信号。	建议选择RESET SETTINGS。
灯具工作异常-不显示所选颜色或效果。	灯具可能仍在之前的设置下工作。	建议更改设置前,先选择RESET SETTINGS。
连接了电源线,但灯具不充电。	电池可能已充满。只有电池温度小于等于45°C时,灯具才开始充电。关闭灯具,使其冷却;冷却到位后,充电开始。

规格 - 技术数据

型号	AF250
LED 引擎 Titan LED 引擎
颜色	RGBMintAmber
LED 总功率	350W
LED 灯功率消耗	250W
CRI (Ra)/ TLCI 3200-6500 K* ≥ 96
光束角 15°-60°
频闪 0-25 赫兹
像素	1
电池运行时间 最长20小时
最大亮度下的电池运行时间 2小时
电池寿命 400次充电后剩余80%容量
直流输入 12-48 VDC;最大15A
直流连接器	3针XLR(针脚1:接地,针脚2:DC+)
交流输入	100-240 VAC,50/60赫兹,3.8 A,250 W
交流连接器 PowerCON TRUE1输入/输出
CRMX 接收器 内置
蓝牙桥接器(BTB)内置
无线协议 CRMX、UHF、蓝牙、WiFi
无线范围	CRMX/UHF:最远300米/330码蓝牙:最远3米/3.3码
支持RDM无线和有线
红外控制 是
触摸滑块 是
外壳材质 聚合物与金属
无线IP等级	IP55
有线IP等级	IP55
运行环境温度 0-40°C/32-104°F
重量(带 AF250-FL、AF250-BD)	13.83 kg/30.48 lbs
重量(带 AF250-FL、AF250-BD、AF250-YK、2个 AF250-YKB)	16.32 kg/35.99 lbs
尺寸(长×宽×高)	455 mm×215 mm×240 mm/17.91"×8.46"×9.45"
尺寸(长×宽×高)(带 AF250-YK、2个 AF250-YKB、AX-TVMP、AX-THD)	455 mm×371 mm×545 mm/17.91"×14.61"×21.46"

废旧处理

• 本品含锂电池。
• 报废设备不能直接扔进垃圾桶。
• 一定要按照当地法规和/或条例进行处理，避免污染环境！
• 包装可回收，可丢弃。

制造商声明

Astera LED Technology GmbH 特此声明，无线电设备 LeoFresnel 类型符合 2014/53/EU 指令。欧盟符合性声明全文见：https://astera-led.com/leofresnel。

Astera LED Technology GmbH 声明，根据 FCC 条例第 15 条的规定，该设备经过测试，符合 B 类数字设备的限制。这些限制是为了合理防止住宅安装中的有害干扰。该设备可产生和辐射射频能量，如果不按照说明安装和使用，可能会对无线电通信造成有害干扰。但是，不能保证在特定安装中不会发生干扰。如果本设备确实对无线电或电视接收造成有害干扰（可通过关闭和打开设备来确定），鼓励用户尝试通过以下一种或多种措施来纠正干扰：

• 调整接收天线的方向或位置。
• 增加本设备与被干扰设备之间的间隔。
• 将本设备与被干扰设备连接到不同线路的插座上。
• 向经销商或经验丰富的无线电/电视技术人员寻求帮助。

FCC 警告:

• 未经合规性责任人明确批准进行任何变更或改动可能导致用户丧失本设备的使用权。
• 不得将本发射器与其他天线或发射器布置在同一位置，或结合使用。

本设备符合 FCC 条例第 15 条的规定。使用时需满足以下两个条件：

(1) 不得造成有害干扰;
(2) 必须接受其他可能干扰，包括可能导致不良操作的干扰。
FCC 射频辐射暴露声明警告：为了符合 FCC 的射频暴露指南，本品至少要与人保持 20 厘米的距离。

射频特性

频段 调制		ERP(发射器)	通道数
欧盟:UHF***(863-870 MHz)	FHSS	< 25 mW	47
美国:UHF (917-922.20 MHz)	FHSS	< 25 mW	53
澳大利亚:UHF (922.30-927.50 MHz)	FHSS	< 25 mW	53
新加坡:UHF (920.50-924.50 MHz)	FHSS	< 25 mW	41
韩国:UHF (917.9-921.5 MHz)	FHSS	< 25 mW	10
俄罗斯:UHF (868.75-869.12 MHz)	FHSS	< 25 mW	6
日本:UHF (922.80-926.40 MHz)	FHSS	< 25 mW	19
CRMX (2402-2480 MHz)	FHSS	< 100 mW	79
蓝牙 5.0 LE (2402-2480 MHz)	FHSS 10 mW (BLE) 40
WiFi (2412-2472 MHz)	DSSS、OFDM < 100 mW		13

***短程无线电应用中频率的常规分配

频谱使用规范：

频率范围 (MHz)1	最大等效辐射功率 (ERP)	附加参数 / 频率接入和干扰缓解技术
865 - 868 25 mW		对频率接入和缓解技术的要求3)或者,可以使用1%的最大占空比2)。
868.0 - 868.6 25 mW		对频率接入和缓解技术的要求3)或者,可以使用1%的最大占空比2)。
868.7 - 869.2 25 mW		对频率接入和缓解技术的要求3)或者,可以使用0.1%的最大占空比2)。
869.40 - 869.65 500 mW		对频率接入和缓解技术的要求3)或者,可以使用10%的最大占空比2)。
869.7 - 870.0 25 mW		对频率接入和缓解技术的要求3)或者,可以使用1%的最大占空比2)。

1) 满足每个相邻频段的特定条件后，可使用此表中的相邻频段作为单个频段。
2) “占空比”指以百分比表示的 (T_on)/(T_obs) 比率，其中，“ T_on ”是单个发射设备的“接通时间”，“ T_obs ”是在观察频带 (F_obs) 测得的观察周期 T_on 。除非本常规分配中另有规定，否则 T_obs 为连续一小时， F_obs 为本常规分配（表）中的适用频段。
3) 应采用频率接入和缓解技术，并且其性能水平至少要达到 2014/53/EU 指令或无线电设备法案 (FuAG) 中的基本要求。如果协调标准中描述了相关技术，可在根据 2014/53/EU 指令发布的欧盟官方刊物上查看全部或部分参考信息，确保其性能水平至少达到这些技术标准。
