| 产品类型 | 音频/视频转换器 – HDMI音频提取器 |
| 品牌 | ClickTronic |
| 型号 | 60836 |
| 尺寸 (长 x 宽 x 高) | 124.6 x 76.8 x 28.2 毫米 |
| 重量 | 161 克 |
| 电源 | 5 V = 1 A (含电源适配器) |
| 视频/音频输入 | 1 x HDMI |
| 视频输出 | 1 x HDMI (直通) |
| 音频输出 | 1 x 3.5mm立体声 (模拟), 1 x 同轴SPDIF (数字), 1 x 光纤Toslink (数字) |
| 支持的音频格式 | 单声道, 立体声, Dolby 5.1 |
| 主要功能 | 从HDMI流中提取音频信号，分别传输到高保真音响或音频系统，A/B模式选择音频源（高清电视或源设备） |
| 指示灯 | 工作LED（设备通电时亮起） |
| 维护与清洁 | 用干燥或微湿的布清洁；请勿使用腐蚀性清洁剂；避免液体进入设备内部 |
| 安全 | 清洁前断开电源；放在儿童接触不到的地方；请勿在户外使用；避免暴露在潮湿或极端温度下 |
| 备件与可维修性 | 用户无法自行维修任何部件；如有故障请联系经销商 |
| 保修 | 新设备保修10年 |
| 一般信息 | 在干燥的室内使用；兼容HDMI源；多个源需要HDMI切换器 |
常见问题 - 60836 ClickTronic
用户关于以下问题的提问 60836 ClickTronic
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 音频/视频转换器 免费PDF格式！查找您的手册 60836 - ClickTronic 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 60836 品牌 ClickTronic.
用户手册 60836 ClickTronic
1.1 一般安全 137
1.2 警告级别 137
2 功能说明 138
2.1 HDMI™音频提取器 138
2.2 定义 138
2.3 零件包/控制和设置要素..... 138
3 使用目的 139
4 连接和操作 139
4.1 连接选件139
4.1.1 使用和操作一台音频源设备 140
4.1.2 使用和操作多台音频源设备 140
5 维护、保养、储存和运输.... 141
6 规格书 142
7 保修责任 143
8 废物处理须知 143
9 符合欧洲标准声明 144
136
CLICKTRONIC®
1 安全须知
1.1 一般安全
请完整、仔细阅读该《用户指南》。它是产品的组成部分，包含正确安装和使用的信息。请妥善保存，以便在出现不确定情况时或在传授如何使用该产品时作为参考。
- 本产品不属于玩具类型，不得供儿童玩耍之用，因为它包含可能被儿童吞食的小型零件，如果使用不当，可能导致人员受伤。
- 安装和储存该产品及其附件时，避免造成人身伤害和物品损坏，如避免侧翻或绊跌。
- 请将包装材料移开，因为儿童在玩耍时可能被包装材料割伤。另外，存在吞咽和吸入小型零件和绝缘材料的风险。
- 在不使用该装置或雷雨期间，将电源线从壁装电源插座上拔下。
- 避免极端条件，如极度的炎热、寒冷、潮湿或直接在阳光下暴晒，亦不能受震动和机械压力。
- 不得修改或改动本产品或配件。请务必阅读“保修责任”章节。
- 不得使用损坏的产品或零件。
- 如出现本指南不能解决的疑问、瑕疵、机械损坏、故障及其它功能性问题，根据“保修责任”章节，请联系您的经销商维修或替换。
1.2 警告级别
危险
危险警告, 若不遵循, 将会直接导致严重伤害甚至死亡。
警告
危险警告，若不遵循，可能会导致严重伤害甚至死亡。
小心
CLICKTRONIC®
137
©
操作说明

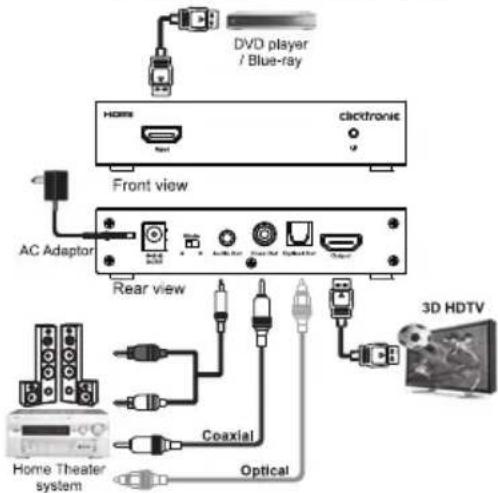

4.1.1 使用和操作一台音频源设备
- 将您的音频源设备连接到HDMI输入端。
- 将您的输出设备(HDTV)连接到HDMI输出端。
- 将您的模拟音响设备连接到3.5mm立体声输出端，或将您的数字音响设备连接到同轴SPDIF或光输出。
- 将随附的电源装置连接到HDMI ^TM 音频提取器和电源插座。
当工作LED闪烁时，说明HDMI™音频提取器已准备就绪。
- 模式A：
如果您的HDTV音频格式应传输到输出设备，请将开关拨至模式A。
模式B
如果您的音频源设备的音频格式应传输到输出设备，请将开关拨至模式B。
请阅读您音频源设备的用户说明书，并设置首选音频格式。
- 将输出设备静音。

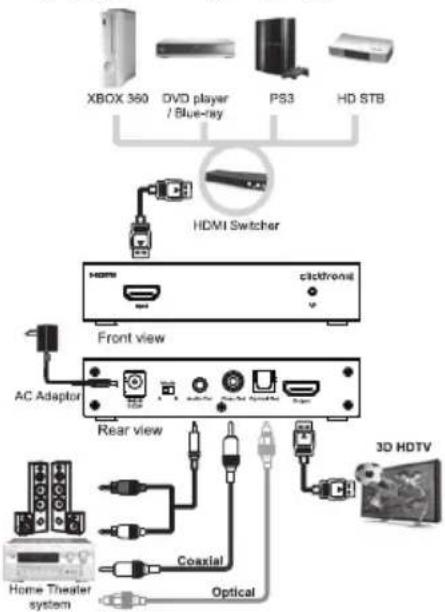

4.1.2 使用和操作多台音频源设备
HDMI™音频提取器可选择用于多台音频源设备上。
您只需HDMI开关，如我们的商品号60808或60809。
140
CLICKTRONIC®
操作说明
您的音频源设备提供“自动检测”功能，模式B已设定：
将自动设定可以使用的最佳音频格式。您的音频源设备不提供“自动检测”功能：
请在音频源设备上手动设置首选音频格式。
- 连接时，请按照第4.1.1章节中介绍的步骤操作，但要将HDMI开关连接在您的音频源设备和HDMI输入端之间。
断开所有设备电源。
不要清洗或潮湿的，湿的。
请勿触摸电压的带电部件。
CLICKTRONIC®
141
操作说明
注意
通过积极的洗涤剂重大损害
- 设备表面可变色。
请勿使用清洁剂。
- 本产品免维护。
- 仅可用干燥、柔软的布来清洁本产品。清洁时，避免刮伤本产品。如果污物较重，用水将清洁布稍微沾湿。小心通电电线。不得使用清洁剂或化学制品，否则会损坏表面涂层。避免液体进入本产品。
- 避免将本产品放置在温度和湿度较高的地方以及可能变潮湿的地方，尤其是在维护、保养、储存和运输过程中。
- 长时间不使用本产品时，应将其保存在儿童不易接触到的干燥、无尘的地方。
- 如需运输该装置，应保留原包装，避免损坏装置。
6 规格书
| 型号 | 60836 |
| 输入 | HDMI |
| 输出 | 数字:HDMI ^TM (HDTV)同轴(SPDIF)Toslink(光纤)模拟:3.5 mm立体声插孔 |
| 电源数据 | 5V=1a |
| 音频格式 | 单声道、立体声、杜比5.1 |
| 尺寸 | 124.6 x 76.8 x28.2mm |
| 重量 | 161g |
| 电源单元 |
142
CI ICk Tron IC®
操作说明
| 输入 | 欧式插头:100-240V~,50/60Hz |
| 输出 | 直流插头:5.5 x 2.1mm:5V ==, 1a |
7 保修责任
- 生产商指定新设备的保修期为10年。
- 由于生产商不参与安装，保修仅限于产品本身。
- 如果您发现您的设备有缺陷或损坏，请联系您的零售商；如有必要，请准备销售单或发票作为购买证据。您的经销商会到现场修理该设备，或者将该设备退回给生产商。如果您能够详细描述可能存在的缺陷，将更有利于我们的技师工作；只有这样，才能保证发现并修复这些少见的缺陷。
- 生产商对由不正确安装、维护或由非本手册中描述的操作而引起的人身伤害或设备损坏不承担责任。
- 不得修改或改动本产品或配件。
- 非除本操作手册中规定的用途外，不得将本产品用于其它用途，否则保修将被撤回，使我公司免于任何责任。
- 我公司保留打印机出错或对设备、包装、操作手册修改的所有权利。
8
废物处理须知
根据电子电气废弃物(WEEE)指令,电气 电子器具不得与常规垃圾一起处置。电气元件必须单独进行回收利用或处置,因为其含有有毒有害元件,如处置不当,会对环境造成永久性的
破坏。
根据《电气电气设备法案》(ElektroG)，作为消费者，要求您在电气和电子设备使用寿命的末期将其免费送至生产商、购买地点或专门设立的正式收集站。处置要求在相关联邦各州的法律中有具体规定。产品上的标志、用户指南和/或包装要求参见相关规定。这种分类、回收利用和废弃设备处置的方法能够有效地保护我们的环境。
WEEE号码：82898622
Cl ICk Tron IC ^®
143
