| 제품 유형 | 오디오/비디오 컨버터 – HDMI 오디오 추출기 |
| 브랜드 | ClickTronic |
| 모델 | 60836 |
| 치수 (길이 x 너비 x 높이) | 124.6 x 76.8 x 28.2 mm |
| 무게 | 161 g |
| 전원 | 5 V = 1 A (전원 어댑터 포함) |
| 비디오/오디오 입력 | 1 x HDMI |
| 비디오 출력 | 1 x HDMI (패스스루) |
| 오디오 출력 | 1 x 스테레오 3.5mm (아날로그), 1 x 동축 SPDIF (디지털), 1 x 광학 Toslink (디지털) |
| 지원 오디오 형식 | 모노, 스테레오, Dolby 5.1 |
| 주요 기능 | HDMI 신호에서 오디오를 추출하여 별도로 하이파이 시스템이나 오디오 시스템으로 전송, 오디오 소스(HD TV 또는 소스 장치)를 선택하는 A/B 모드 선택 |
| 표시등 | 작동 LED (전원이 켜지면 켜짐) |
| 유지 관리 및 청소 | 마른 천이나 약간 젖은 천으로 청소; 강한 세제 사용 금지; 내부에 액체가 들어가지 않도록 주의 |
| 안전 | 청소 전 전원 분리; 어린이 손이 닿지 않는 곳에 보관; 실외 사용 금지; 습기나 극한 온도에 노출 금지 |
| 부품 및 수리 가능성 | 사용자가 수리할 수 있는 부품 없음; 결함 시 판매점에 문의 |
| 보증 | 새 제품 기준 10년 |
| 일반 정보 | 건조한 실내에서 사용; HDMI 소스와 호환; 여러 소스 사용 시 HDMI 스위치 필요 |
자주 묻는 질문 - 60836 ClickTronic
사용자 질문 60836 ClickTronic
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 오디오/비디오 변환기 무료 PDF 형식! 매뉴얼 찾기 60836 - ClickTronic 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. 60836 브랜드 ClickTronic.
사용 설명서 60836 ClickTronic
1.1 일반적인 안전.....127
1.2 경고 수준....128
2 개요 및 기능 128
2.1 HDMI™ 오디오 추출기....128
2.2 정의 128
2.3 부품 패키지, 제어 및 설정 요소 129
3 용도 129
4 연결 및 운전 129
4.1 연결 옵션....130
4.1.1 한 개의 소스 장치로 작동 및 사
용하기 130
4.1.2 여러 개의 소스 장치로 작동 및
사용하기 131
5 유지보수, 관리, 보관 및 운반.....132
6 규격 133
7 보증 및 책임 134
8 폐기물 처리에 관한 유의사항....134
9 CE 적합성 선언: 135
126
CLICKTRONIC®
1 안전에 관한 유의사항
1.1 일반적인 안전
이 사용설명서를 주의하여 모두 읽으 십시오. 이 사용설명서는 제품의 일 부이며 제품의 올바른 설치 및 사용 을 위한 중요 정보를 포함하고 있습 니다. 불확실한 사항이 있을 때 또는 제품을 타인에게 양도할 때 사용 할 수 있도록 이 설명서를 별도로 보관 하십시오.
- 본 제품은 장난감이 아니며 어린이가 사용할 수 없습니다. 본 제품에는 삼킬 수 있는 작은 부품이 들어 있으며 본 제품은 부적 합하게 사용될 경우 상해를 유발할 수 있기 때문입니다!
제품과 해당 액세서리를 어느 누구도 넘어지거나 발부리가 걸려 비틀거려 상해를 입지 않고 물건이 손상되지 않을 수 있는 방법으로 설치 및 보관하십시오.
• 어린이가 재생 중에 베일 수 있으므로 포장재를 제 거하십시오. 또한 작은 부품과 절연재를 삼키고 흡 입할 위험이 있습니다. - 장치를 사용하지 않을 때 또는 뇌우 중에는 전원 케 이블을 벽 면 콘센트에서 분리하십시오.
- 극고온, 극저온, 극히 높은 습도 또는 직접적 햇별 노 출과 같은 극단적 조건뿐 아니라 진동 및 기계적 압 력을 피하십시오.
- 제품 또는 액세서리를 개조하거나 변경하지 마십시오! “보증 및 책임” 장을 반드시 읽으십시오.
- 어떤 손상된 제품 또는 부품도 사용하지 마십시오.
- 질문, 결합, 기계적 손상, 기능 불량, 이 설명서로 해 결할 수 없는 다른 기능적 문 제가 있을 경우, “보증 및 책임” 장에 나와 있는 것과 같이 대리점에 수리 또는 교환에 대해 문 의하십시오.
CLICKTRONIC®
127
운영 지침
1.2 경고 수준
위험
준수하지 않을 경우 바로 중상이나 사망을 초래하는 위험에 대한 경고
경고
준수하지 않을 경우 중상이나 사망을 초래할 수 있는 위험에 대한 경고
주의
준수하지 않을 경우 상해를 초래할 수 있는 위 험에 대한 경고
유의
준수하지 않을 경우 물적 손해를 초래할 수 있는 위험에 대한 경고
2 개요 및 기능
2.1 HDMI™ 오디오 추출기 TV 신호 소스가 별도의 오디오 출력이 없고 HDMI™만 있을 경우 기존의 하이파이를 통 해 소리를 들으며 TV를 시청할 수 있습니다? HDMI™ 오디오 추출기 사용 - HDMI™ 스트 림에서 오디오 신호를 분리하여 별도의 광, 디 지털 전자 및 아날로그 전송을 사용할 수 있 습니다.
2.2 정의
- 소스 장치: 수신기, DVD 플레이어, Blu-Ray™ 플 레 이어 와 같은 신호 소스 - 출력 장치: 스테레오 시스템, 사운드 시스템 등과 같은 오디오 장치, HDTV
128
CLICKTRONIC®
운영 지침
2.3 부품 패키지, 제어 및 설정 요소
- HDMI™ 오디오 추출기:
HDMI IN HDMI 입력
작동 LED
DC 5V⊕⊕ 전원 공급 입력
MODE A/B 모드 스위치
(A/B 모드)
AUDIO OUT 3.5mm 스테레오 출력
COAX OUT 동측 SPDIF 출력
(디지털)
OPTICAL OUT 광 출력
(디지털)
이 제품을 “개요 및 기능” 장에 설명한 방법과 다른 방법으로 사용하는 것은 금지됩니다. 이 제품은 건조한 실내에서만 사용될 수 있습니다. 이러한 규정 및 안전에 대한 유의사항을 준수하지 않을 경우 심각한 사고, 상해 및 재산상의 손해가 발생할 수 있습니다.
4 연결 및 운전
경고
감전사 위험
전압이 흐르는 부분을 만지지 마십시오.
CLICKTRONIC®
129
운영 지침
주의
넘어짐 및 떨어짐으로 인한 상해 위험
제품 부품 및 액세서리를 안전한 방법으로 이동하거나 설치 및 위치하십시오.
- 포장 내용물에 누락되거나 파손된 부분이 없는지 확인하십시오.
2.모든 사용 장치의 규격을 비교하여 다른 장치와 호환되는지 확인하십시오.
3.모든 장치의 전원을 곧 후 연결하십시오.
4.1 연결 옵션

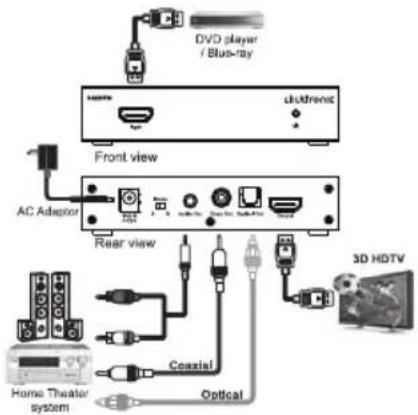

4.1.1 한 개의 소스 장치로 작동 및 사용하기
- 소스 장치를 HDMI 입력에 연결합니다.
- 출력 장치(HDTV)를 HDMI 출력에 연결합니다.
3.아날로그 사운드 시스템을 3.5mm 스테 레오 출력 또는 디지털 사운드 시스템을 동측 SPDIF 또는 광 출력에 연결합니다.
4.제공되는 전원 장치를 HDMI™ 음원 추출 기에 연결한 후 메인 소켓에 연결합니다.
작동 LED에 불이 들어오면 HDMI™ 음원 추출 기를 사용할 준비가 된 것입니다.
- A 모드:
130
CLICKTRONIC®
운영 지침
HDTV 오디오 형식을 출력 장치로 전송할 경우 스위치를 A 모드로 설정합니다. B 모드: 소스 장치의 오디오 형식을 출력 장치로 전송할 경우 스위치를 B 모드로 설정합니다.
소스 장치 사용 설명서를 읽고 원하는 오디오 형식으로 설정합니다.
6.출력 장치의 톤을 음소거합니다.

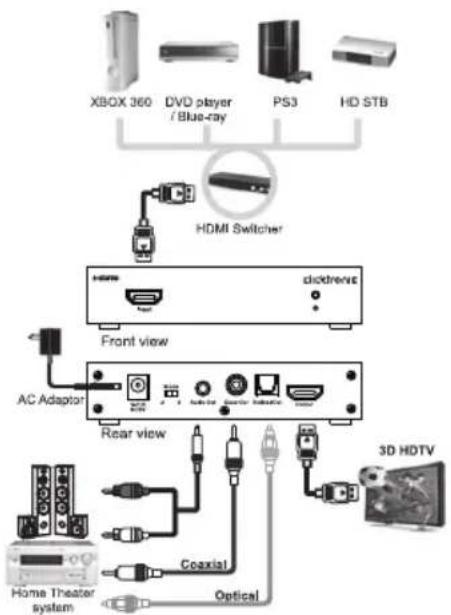

4.1.2 여러 개의 소스 장치로 작동 및 사용하기
HDMI™ 음원 추출기는 여러 개의 소스 장치와 도 사용할 수 있습니다. 당사 제품 번호 60808 또는 60809과 같은 HDMI 스위치만 있으면 됩니다.
소스 장치가 “자동 검색” 기능을 제공하면 B모 드로 설정합니다:
최선으로 사용할 수 있는 오디오 형식이 자동으로 설정됩니다.
소스 장치가 “자동 검색: 기능을 제공하지 않을 경우:
수동으로 원하는 오디오 형식을 소스 장치에 설정합니다.
1.연결 시에는 4.1.1 장에 설명된 대로 작동되지만 소스 장치와 HDMI 입력 간에 HDMI 스위치를 연결해야 합니다.
CLICKTRONIC®
131
운영 지침
2.당신의 HDTV의 음색을 음소거합니다.
5 유지보수, 관리, 보관. 및 운반
경고
감전에 의한 사망 위험
액체로 세척하지 마십시오.
메인에서 장치를 분리하십시오
작동 중인 부품을 만지지 마십시오
유의
강한 세정제에 의한 손상
• 장치 표면이 변색될 수 있습니다.
세정제를 사용하지 마십시오.
132
CLICKTRONIC®
운영 지침
-이 제품은 유지보수가 필요 없는 제품입니다.
-이제품을사용하지않으려면벽면콘센트에서분리하십시오.
- 부드러운 마른 천만을 사용하여 청소하십 시오. 청 소 할 때 극힘을 방지하도록 주의하십시오. 오물이 맡 이론은 경우, 청소 걸레를 물에 살짝 적시십시오. 전류가 흐르는 전선에 주의하십시오. 세제 또는 화 학물질을 절대로 사용하지 마십시오. 마감면 이 손상 될 수 있습니다. 액체가 제품에 들어가지 않도록 주 의하십시오.
-고온다습한장소또는, 특히 유지보수, 관리, 보관 및 운반 중에 습해질 수 있는 장소를 피하십시오.
- 제품을 장기간 사용하지 않을 때는 어린이가 접근 할 수 없고 건조하며 먼지가 없는 장소에 보관하십 시오.
-장치를 운반할 필요가 있을 경우,손상을 방지하도록 원래의 포장을 보관하십시오.
6 규격
| 모델 | 60836 |
| 입력 | HDMI |
| 출력 | 디지털 :HDMITM(고화질)동축 (SPDIF)Toslink (광)아날로그 :3.5 mm 스테레오 잡 |
| 전원 데이터 | 5V=1A |
| 오디오 형식 | 모노, 스테레오, 돌비 5.1 |
| 크기 | 124.6 x 76.8 x28.2mm |
| 무게 | 161g |
| 전원 공급 장치 | |
CLICKTRONIC®
133
운영 지침
| 입력 | 유럽 플러그:100-240V~,50/60Hz |
| 출력 | DC 플러그:5.5 x 2.1mm:5V ==, 1A |
7 보증 및 책임
-제조업체는 신형 장치에 10년의 보증을 부여했습니다.
- 제조업체는 설치에 어떤 영향도 미치지 않기 때문에, 보증은 제품 자체에만 적용됩니다.
- 장치의 어떤 결함 또는 손상이라도 발견할 경우, 소 매점에 문의하시고, 필요한 경우 신용 카드 전표, 거래명세서 또는 세금계산서 등의 구매 중빙을 제출하십시오. 해당 대리점이 장치를 현장에서 수리 하거나 제조업체에 반송할 것입니다. 결함을 되도록 자세히 기술하시면 담당 기술자가 더 수월하게 작업을 수행할 수 있습니다. 그럴 경우에만 드물게 발생하는 결함도 최대한 찾아내서 신뢰성 있게 수리할 수 있습니다!
- 제조업체는 부적합한 설치 또는 유지보수
에 의해 유 발되거나 이 설명서에 나와 있지
않은 조작에 의해서 유발되는 상해 또는 손상
에 대해 책임지지 않습니다.
-제품 또는 그 액세서리를 개조하거나 변경하지 마 십 시오.
- 이사용설명서에 설명된 용도와 다르게 사용하는 것은 금지되며, 보증이 무효화되어 당사가 모든 책임에서 면제됩니다.
-당사는 프린터 오류 또는 장치, 포장 또는 사용설명 서의 변경이 발생할 경우 모든 권리를 보유합니다.
8 폐기물 처리에 관한 유의사항
WEEE 지침에 따라 전기 및 전기를 일 반 쓰레기와 함께 폐기
없습니다.전기 부품을 재활
용 또는 폐기를 위하여 분리해야합니
전기부품의유독성및유해구성
품은 적절하게 폐기되지 않을 경우 환경에 영구적 손상 효과를 미칠 수 있기 때문입니다.
134
CLICKTRONIC®
운영 지침
전기전자장치법(ElektroG)에 따라 소비자로서 귀하는 수명을 다한 전기전자장치를 제조업체, 구매장소 또는 특별하게 설치된 공식 수거장소에 무료로 반송해야 합니다. 폐기를 위한 세부 사항은 관련 연방 및 주 법률에 규정되어 있습니다. 제품에 표시된 기호, 사용설명서 및/또는 포장에는 이러한 규정이 명시되어 있습니다. 이러한 유형의 분리, 재활용 및 폐장치 폐기는 환경 보호에 크게 기여합니다.
WEEE 번호: 82898622
9
CE 적합성 선언:
CE 마크가 표시되면, Wentronic GmbH의 등록 브랜드 Clicktronic 은 이 제품이 EU의 기본 요구사항 및 치침을 준수함을 선언하는 것입니다.
CLICKTRONIC®
135
