用户手册 GA970AUD3P GIGABYTE
更详尽的产品相关信息，请连接至技嘉网站查询。
为减缓地球暖化效应，本 产品包装材 料 皆 可 回 收 再 利 用 ，技 嘉 与您一同
2016 年，技嘉科技股份有限公司，版权所有。
本使用手册所提及的商标与名称，均属其合法注册的公司所有。
本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。
未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。
如果您要快速安装，可 以 参考包装内所附的【硬件安装指 南】。
为了协助您使用技嘉主板，请仔细阅读【使用手册】。
产 品 相 关 信 息 ，请 至 网 站 查 询 ：http://www.gigabyte.cn/
您可以在主板上找到标示着此主板的版本「REV : X.X」。其 中 X.X 为数字，例如标示「REV : 1.0」，意 即 此
主板的版本为 1.0。当 您 要 更 新 主 板 的 BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。
* 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。
(注) 由于硬件限制，PCIE X1_1插槽仅供较短的PCI Express x1扩展卡 使 用 。若 要 安 装较长的
扩展卡，请安装至其他插槽。 KB_MS_USBCPU_FANSocket AM3+
ATX GA-970A-UD3P F_AUDIOAUDIOPCIEX4DDR3_4DDR3_3DDR3_2DDR3_1 BAT F_PANELF_USB2F_USB30F_USB3SYS_FAN2

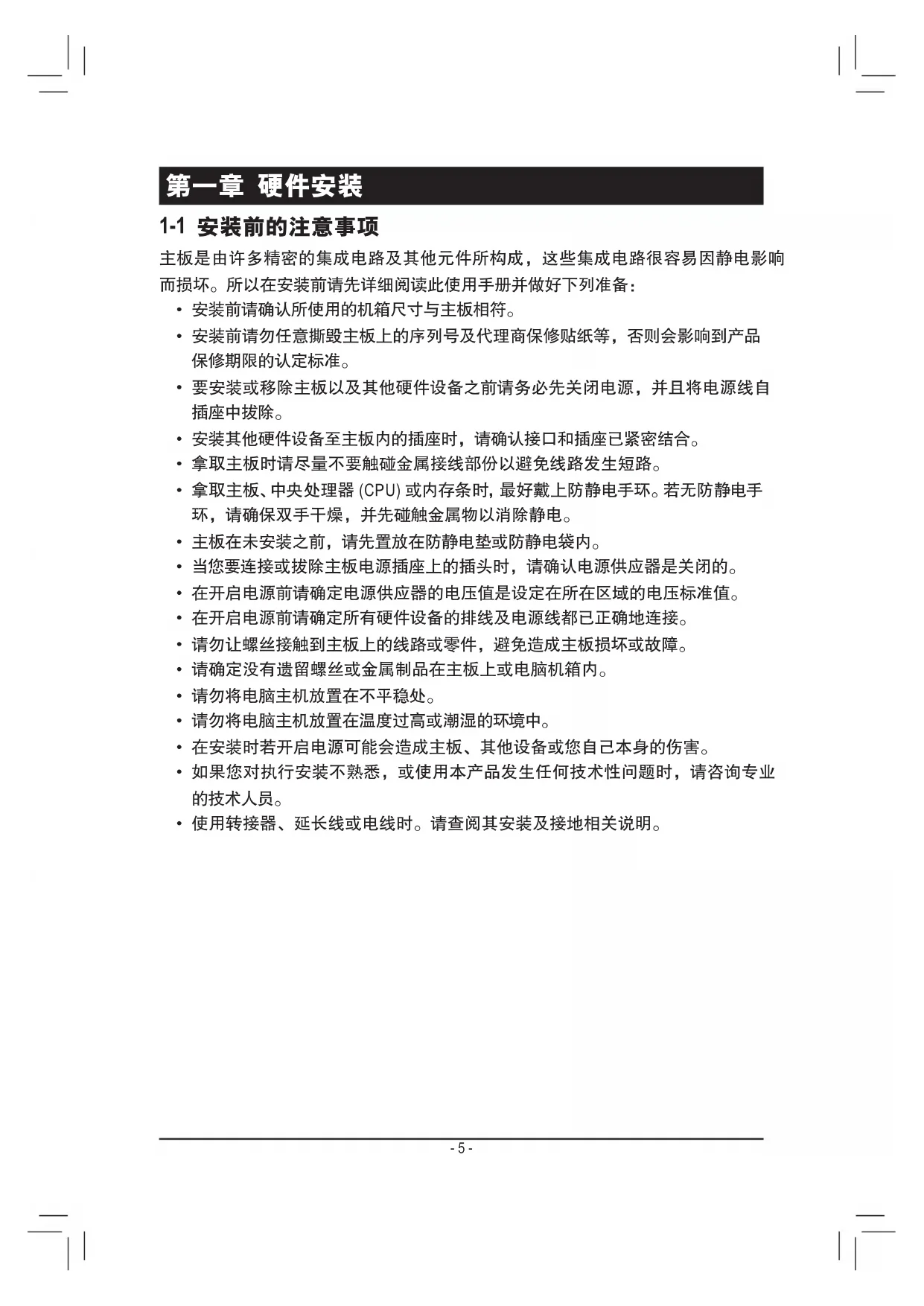

主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影响
而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：
安装前请确认所使用的机箱尺寸与主板相符。
安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产品
要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线自
安装其他硬件设备至主板内的插座时，请确认接口和插座已紧密结合。
拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。
拿 取 主 板 、中 央 处 理 器 (CPU) 或内存条时，最好戴上防静电手环。若无防静电手
环，请确保双手干燥，并先碰触金属物以消除静电。
主板在未安装之前，请先置放在防静电垫或防静电袋内。
当您要连接或拔除主板电源插座上的插头时，请确认电源供应器是关闭的。
在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。
在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。
请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
请勿将电脑主机放置在温度过高或潮湿的环境中。
在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专业
使用转接器、延长线或电线时。请查阅其安装及接地相关说明。
(请至技嘉网站查询有关支持的处理器列表)
内存 4个DDR3 DIMM插 槽 ，最 高 支持到32 GB
* 由于Windows 32-bit操作系统的 限 制 ，若 安 装超过4 GB容量内存时，实际
上显示的内存容量将少于实际安装的内存容量。
支持DDR3 2000(O.C.)/1866/1600/1333/1066 MHz
* 若要支持DDR3 1866 MHz (含)以上，请务必使用AM3+ CPU。
支持Extreme Memory Profile (XMP)内存
(请至技嘉网站查询有关支持的内存条速度及列表)
* 为发挥显卡最大性能，安 装一张显卡时务必安装至PCIEX16插槽。
- 支持RAID 0、RAID 1、RAID 5、RAID 10及JBOD功能
- 4个USB 3.0接口(2个在后方面板，2个需经由排线从主板内USB插
- 6 -内接插座 1个24PIN 主板供电插座
1个USB 3.0插座 (每个插座最多可转接两个前置接口)
3个USB 2.0插座 (每个插座最多可转接两个前置接口)
后窗IO接口 1个PS/2键盘/鼠标接口
* 是否支持智能风扇控制功能会依不同的散热风扇而定。
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
- 7 -附加工具程序 支持APP Center (应用中心)
* APP Center 支持的程序会因不同主板而有所差异；各 程序所支持的功能
支持Q-Flash (BIOS 快速刷新)
支持Xpress Install (一键安装)
操作系统 支持Windows 10/8.1/7 32-bit/64-bit
规格 ATX规格；30.5cm x 24.4cm
* 产品规格或相关信息技嘉保留修改的权利 ，有 任 何 修 改 或 变更时，恕不另行通知。
请先确认主板上CPU插槽的第一针脚(小三角形)位置及CPU的第一针脚(小三角形)位置。
后，BIOS会自动检测内存的规格及其容量。当使用双通道内存时，内存前端总线的频宽会增加
4个DDR3内存条插槽分为两组通道(Channel)：
AM3+/AM3 CPU CPU上的小三角形记
在开始安装中央处理器(CPU)前，请注意以下的信息：
请确认所使用的CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的CPU列表)
安装CPU之前，请务必将电源关闭，以 免 造 成 毁损。
请确认CPU的第一针脚位置，若方向错误，CPU会无法放入CPU插槽内(或是确认CPU
两侧的凹角位置及CPU插槽上的凸角位置)。
在CPU散热风扇未安装完 成 前 ，切 勿 启动电脑，否 则过热会导致CPU的毁损。
请依据您的CPU规格来设定频率 ，我 们不建议您将系统速度设定超过硬件的标准范
围，因 为这些设定对于周边设备而言并非标准规格 。如 果 您 要 将系统速度设定超出
标准规格，请评估您的硬件规格 ，例 如 ：CPU、显卡、内存、硬盘等来设定。
请确认所使用的内存条规格是在此主板的支持范围，建 议您使用相同容量、厂牌、
(请至技嘉网站查询有关支持的内存条速度及列表)
在安装内存条之前，请务必将电源关闭，以 免 造 成 毁损。
内存条有防呆设计，若 插 入 的 方 向 错误，内存条就无法安装，此 时请立刻更改插入
(SS：单面，DS：双面，--：没有安装内存)
此接口支持USB 2.0规格，您可以连接USB设备至此接口。
此插座提供数字音频输出至具有光纤传输功能的音频系统，使 用 此 功 能 时须确认您的音
此接口支持USB 3.0规格，并可兼容于USB 2.0规格。您 可 以 连接USB设备至此接口。
此网线接口是超高速以太网络(Gigabit Ethernet)，提 供 连线至互联网，传输速率最高每秒可
达1 GB (1 Gbps)。网线接口指示灯说明如下：
由于CPU的 限 制 ，若 要 使 用 双通道内存技术，在 安 装内存条时需注意以下说明：
1. 如果只安装一支内存条，无法启动双通道内存技术。
2. 如果要安装两支或四支内存条，建 议您使用相同的内存条(即相同容量、厂牌 、速 度 、
颗粒)，并将其安装于相同颜色的插槽内。为发挥最大性能，如 果 要 安 装两支DDR3内存
条启动双通道内存技术，建议安装至DDR3_1及DDR3_2插槽。
请确认所使用的扩展卡规格是在此主板的支持范围，并请详细阅读扩展卡的使用
在安装扩展卡之前，请务必将电源关闭，以 免 造 成 毁损。
此插孔在5.1/7.1声道音频输出模式中，可提供中央及重低音声道输出。
此插孔在4/5.1/7.1声道音频输出 模 式 中 ，可 提 供 后置环绕声道输出。
此插孔在7.1声道音频输出模式中，可提供中置环绕声道输出声音。
此插孔为音频输入 孔 。外 接 光驱、随身听及其他音频输入设备可以接至此插孔。
此插孔为音频输出 孔 。在 使 用 耳 机或2声道音频输出时，可以接至此插孔来输出声音 。在
4/5.1/7.1声道音频输出 模 式 中 ，可 提 供 前 置 主 声道音频输出。
音频插孔除了可支持预设值所指定的设备外 ，也 可 以 通过软件来改变插孔定义(可更
改的功能会依硬件规格而不同)，支持不同的音频设备类型 。唯 独麦克风仍必须连接
至预设的麦克风插孔才有作用。详细的软件设定请参考技嘉网站的说明。
要移除连接于各插座上的连接线时，请先移除设备端的接口，再 移 除 连接至主板端
移除连接线时，请直 接 拔 出 ，切 勿 左 右 摇晃接口，以 免 造 成 接口内的线路短路。
连接各种外接硬件设备时，请注意以下的信息：
请先确认所使用的硬件设备规格与要连接的插座符合。
在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔
安装好设备要开启电源前，请再次确认设备的接口与插座已紧密结合。
1/2) ATX_12V/ATX (8PIN CPU供电插座及24PIN 主板供电插座)
通过电源插座可使电源供应器提供足够且稳定的电源给主板上 的 所 有 元 件 。在 插 入 电源
插座前，请先确定电源供应器的电源是关闭的 ，且 所 有 设备皆已正确安装。电源插座有防
12V电源插座主要是提供CPU电源 ，若 没有接上12V电源 插 座 ，系 统将不会启动。
为因应扩展需 求 ，建 议您使用输出功率大的电源供应器(500瓦或以上)，以 供 应足够
的电力 需 求 。若 使 用 电力不足的电源供应器 ，可 能 会导致系统不稳或无法开机。
11 +12V (仅供24PIN 的供电
12 3.3V (仅供24PIN 的供电
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (散热风扇电源插座)
此主板的散热风扇电源插座为4-pin。电源插座皆有防呆设计，安 装时请注意方向(黑色线
为接地线)。若 要 使 用 风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功
能 。建 议您于机箱内加装系统散热风扇 ，以 达到最佳的散热性能。
请务必接上散热风扇的电源 插 座 ，以 避 免 CPU及系统处于过热的工作环境 ，若 温
这些散热风扇电源插座并非跳线，请勿放置跳帽在针脚上。
6) SATA3 0/1/2/3/4/5 (SATA 3.0接口)
这些SATA接口支持SATA 3.0规格，并可兼容于SATA 2.0及SATA 1.0规格 。一 个SATA接口只能
连接一个SATA设备。通过AMD南桥芯片可以构建RAID 0、RAID 1、RAID 5、RAID 10及JBOD磁
盘阵列，若 您 要 构建RAID，请参考 第 三 章 －「 构建磁盘阵列」的 说明。
若要启动热插拔功能，请参考 第 二 章「BIOS程序设置」－「Peripherals\SB SATA Configu-
电脑机箱的前方控制面板设计会因不同机箱而有不同，主要包括电源开关、系 统重
置开关、电源指示灯、硬盘动作指示灯、喇 叭 等 ，请依机箱上的信号线连接。
电脑机箱的电源开关、系 统重置开关、喇 叭 、机箱被开启检测开关/感应器及系统运行指
示灯等可以接至此插座。请依据下列的针脚定义连接，连接时请注意针脚的正负(+/-)极。
连接至电脑机箱前方面板的主电源开关键。您 可 以
在BIOS程序中设定此按键的关机方式(请参考第二章
「BIOS程序设置」－「Power Management」的 说明)。
模式(S3/S4)及关机(S5)时，则为
连接至电脑机箱前 方 面 板 的 喇 叭 。系 统会以不同的哔声来反应目前的开机状况，通 常 正 常 开
连接至电脑机箱前方面板的硬盘动作指示灯。当硬盘有存取动作时指示灯即会亮起。
连接至电脑机箱前方面板的重置开关(Reset)键。在 系 统死机而无法正常重新开机时，可 以 按
连接至电脑机箱的机箱被开启检测开关/感应器 ，以 检测机箱是否曾被开启。若 要 使 用 此 功
能 ，需 搭 配 具 有 此 设计的电脑机箱。
此前置音频插座可以支持HD (High Definition，高保真)及AC'97音频模块。您 可 以 连接机箱
前方面板的音频模块至此插座，安装前请先确认音频模块的针脚定义是否与插 座吻 合，
若安装不当可能造成设备无法使用甚至损毁。
机箱前方面板的音频输出预设值为支持HD音频模块。
机箱前方面板的音频插座与后方的音频插座会同时发声。
有部份市售机箱的前方音频连接线并非模块化 ，而 各 机箱的音频连接线定义或有不
9) SPDIF_O (S/PDIF输出插座)
此插座提供输出S/PDIF数字信号的 功 能 ，可 连接数字音频信号连接线(由扩展卡提供)将数
字音频信号由主板输出至特定的显卡或声卡。举例来说，若 要 将HDMI屏幕连接至显卡，有
的显卡必须通过数字音频信号连接线将数字音频信号由主板输出至该显卡，以 便 HDMI屏
幕在输出视频的同时亦输出数字音频。关于如何连接您的数字音频信号连接线，请详细阅
10) F_USB30 (USB 3.0接口扩展插座)
这些插座支持USB 3.0规格，一 个插座可以接出两个USB接口。若 要 选购内含2个USB 3.0接
口的3.5寸前置扩展面 板 ，您 可 以 联系当地代理商购买。
11) F_USB1/F_USB2/F_USB3 (USB 2.0接口扩展插座)
这些插座支持USB 2.0规格，通过USB扩展挡板，一 个插座可以接出两个USB接口。USB扩
展挡板为选购配 件 ，您 可 以 联系当地代理商购买。
请勿将2x5-pin的IEEE 1394扩展挡板连接至USB 2.0接口扩展插座。
连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以
您可以连接TPM (Trusted Platform Module)安全加密模块至此插座。
通过板载COM扩展挡板可以接出一组板载COM。板载COM扩展挡板为选购配 件 ，您 可 以 联
此电池提供电脑系统于关闭电源后仍能记忆CMOS数据(例 如 ：日 期 及 BIOS设定)所需的电
力，当此电池的电力不足时，会造成CMOS的数据错误或遗失 ，因 此 当电池电力不足时必须
您也可以利用拔除电池来清除CMOS数据：
2. 小心地将电池从电池座中取出，等候约一分钟。(或是使用如螺丝起子之类
的金属物碰触电池座的正负极，造 成 其 短 路 约五秒钟)
更换电池前，请务必关闭电脑的电源并拔除电源线。
更换电池时请更换相同型号的电池 ，不 正 确的型号可能引起爆炸的危险。
若无法自行更换电池或不确定电池型号时，请联系购买店家或代理商。
安装电池时，请注意电池上的正(+)负(-)极(正极须向上)。
- 17 -BIOS (Basic Input and Output System，基 本 输入输出系统)经由主板上的CMOS芯片，记录着系统各
项硬件设备的设定参数。主 要 功 能 为开机自我测试(POST，Power-On Self-Test)、保 存 系 统设定
值及载入操作系统等。BIOS包含了BIOS设定程序，供 用户依照需求自行设定系统参数，使 电脑
记忆CMOS数据所需的电力由主板上的锂电池供应，因 此 当系统电源关闭时，这些数据并不会
遗失，当下次再开启电源时，系 统便能读取这些设定数据。
若要进入BIOS设定程序，电源开启后，BIOS在进行POST时，按 下 <Delete>键便可进入BIOS设定
当您需要更新BIOS，可 以 使 用 技 嘉 独特的BIOS更新方法：Q-Flash或@BIOS。
Q-Flash 是可在BIOS设定程序内更新BIOS的软件，让用户不需进入操作系统，就 可 以 轻松
@BIOS 是可在Windows操作系统内更新BIOS的软件，通过与互联网的连接，下 载及更新最
更新BIOS有其潜在的风险，如 果 您 使 用 目 前 版 本 的 BIOS没有问题，我 们建议您不要任意更新
BIOS。如 需 更 新 BIOS，请小心的执行 ，以 避 免 不 当的操作而造成系统毁损。
我们不建议您随意变更BIOS设定程序的设定 值 ，因 为可能因此造成系统不稳定或其它不可
预期的结果 。如 果 因 设定错误造成系统不稳定或不开机时，请试着清除CMOS设定值数据，将
BIOS设定恢复至出厂预设值。(清除CMOS设定值，请参考 第 二 章 －「Load Optimized Defaults」的
说明 ，或 是 参考 第 一 章 －「 电池」或「CLR_CMOS针脚」的 说明。)
15) CLR_CMOS (清除CMOS数据功能针脚)
利用此针脚可以将主板的BIOS设定数据清除，恢复出厂设定 值 。如 果 您 要 清 除 CMOS数据
时，请使用如螺丝起子之类的金属物同时碰触两支针脚数秒钟。
清除CMOS数据前，请务必关闭电脑的电源并拔除电源线。
开机后请进入BIOS载入出厂预设值(Load Optimized Defaults)或自行输入设定值(请
参考 第 二 章 －「BIOS程序设置」的 说明)。
BIOS 设定程序主画面让您选择各种不同设定选单，您可以使用上下左右键来选择要设定的选
项，按 <Enter> 键即可进入子 选单，也 可 以 使 用 鼠标选择所要的选项。
2-2 M.I.T. (频率/电压控制)
此画面提供BIOS版本、CPU基频、CPU时钟、内存时钟、内存总容量、CPU温度、CPU电压等相
电源开启后，会看到如以下的开机Logo画面：
若系统运行不稳定时，请选择「Load Optimized Defaults」，即 可 载入出厂的预设值。
实际的BIOS设定画面可能会因不同的BIOS版本而有差异，本 章 节的BIOS设定程序画面仅供
系统是否会依据您所设定的超频或超电压值稳定运行，需 视整体系统配备而 定 。不 当的超频或超
电压可能会造成CPU、芯片组及内存的损毁或减少其使用寿命 。我 们不建议您随意调整此页的选
项，因 为可能造成系统不稳或其它不可预期的结果。仅供电脑玩家使用。(若自行设定错误，可 能
会造成系统不开机，您 可 以 清 除 CMOS设定值数据，让BIOS设定恢复至预设值。)
M.I.T. Current Status
此画面显示CPU/内存的时钟与参数相关信息。
BCLK Clock Control (CPU基频控制)
此选项提供您一次以1 MHz为单位调整CPU的基频。(预设值：Auto)
强烈建议您依照处理器规格来调整处理器的频率。
CPU NorthBridge Frequency (调整CPU内的北桥控制器频率)
此选项提供您调整CPU内的北桥控制器频率 。可 调整范围会依CPU种类自动检测。
HT Link Frequency (HT Link频率调整)
此选项提供您调整芯片组及CPU之间的HT Link频率 。可 调整范围会依CPU种类自动检测。
此选项提供您调整CPU的倍频，可 调整范围会依CPU种类自动检测。
以上选项的设定值与「Advanced Frequency Settings」的 相 同 选项是同步的。
Core Performance Boost
此选项提供您选择是否启动CPU的Core Performance Boost模式(CPB，CPU加速模式)。
此选项提供您调整CPB的倍频，可 调整范围会依CPU种类自动检测。(预设值：Auto)
此选项提供您选择是否开启AMD CPU的隐藏核心。(预设值：Disabled)
此选项提供您选择是否让CPU进入C1状态。启动此选项可以让系统在闲置状态时，降 低
CPU时钟及电压，以 减少耗电量。(预设值：Enabled)
此选项提供您选择是否启动虚拟化技术。虚拟化技术让您可以在同一平台的独立数据分
割区，执行多个操作系统和应用程序。(预设值：Enabled)
此选项提供您选择是否手动开启/关闭CPU核心。设为「Automatic mode」BIOS将开启CPU所
有核心(可开启的数量依CPU而不同)。(预设值：Automatic mode)
此选项提供您选择是否让CPU进入C6状态。启动此选项可以让系统在闲置状态时，降 低
CPU时钟，以 减少耗电量 。此 选项将比C1状态进入更深层的省电模式。(预设值：Enabled)
(注) 此选项仅开放给有支持此功能的CPU。
此选项提供您选择是否启动CPU的High Performance Computing模式(HPC，高 性能计算模
式)。启动此选项可以防止系统闲置时CPU会降低时钟。(预设值：Disabled)
Enabled 开启动态监控核心消耗功率，自动调整CPU为最佳性能。(预设值)
开启此选项BIOS可读取XMP规格内存条的SPD数据，可 强化内存性能。
Disabled 关闭此功能。(预设值)
此选项提供您调整内存的倍频。若 设为「Auto」，BIOS将依内存SPD数据自动设定。
此数值会依据您所设定 的「BCLK Clock Control」及「System Memory Multiplier」而 定 。
、System Memory Multiplier (内存倍频调整)、
Memory Frequency(MHz) (内存时钟调整)
以上选项的设定值与「Advanced Frequency Settings」的 相 同 选项是同步的。
DRAM Timing Selectable
当此选项被设为「Quick」或「Expert」时，内存时序调整设定选项将开放为可手动调整。选
项包括：Auto (预设值)、Quick及Expert。
使用不支持XMP规格的内存或「Extreme Memory Profile (X.M.P.)」选项设为「Disabled」时，此
选项会依内存规格显示 ；「 Extreme Memory Profile (X.M.P.)」选项设为「Profile1」或「Profile2」
时，此 选项会依XMP规格内存条的SPD数据显示。
此选项所显示的数值会因使用不同的CPU而有所不同。
Channel Interleaving
此选项提供您选择是否开启内存通道间交错存取的功能。开启此功能可以让系统对内存
的不同通道进行同时存 取 ，以 提 升 内存速度及稳定 性 。若 设为「Auto」，BIOS会自动设定此
此选项提供您选择是否开启内存rank的交错存取功能。开启此功能可以让系统对内存的
不同rank进行同时存 取 ，以 提 升 内存速度及稳定 性 。若 设为「Auto」，BIOS会自动设定此功
Channel A/B Timing Settings
此画面可让您调整每一通道内存的时序。这些选单只 有 在「DRAM Timing Selectable」设为「Quick」
或「Expert」时，才 能 开放设定。请注 意 ！在 您 调整完内存时序后，可 能 会发生系统不稳或不开机
的情况，您 可 以 载入最佳化设定或清除CMOS设定值数据，让BIOS设定恢复至预设值。
(注一) 此选项仅开放给有支持此功能的CPU。
(注二) 此选项仅开放给有支持此功能的内存条。
Disabled 保留之前机箱被开启状况的记录。(预设值)
Enabled 清除之前机箱被开启状况的记录。
此选项显示主板上 的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。
如果电脑机箱未被开启，此 选项会显示「No」；如 果 电脑机箱被开启过，此 选项则显示
「Yes」。如果您希望清除先前机箱被开启状况的记录，请将「Reset Case Open Status」设为
CPU Warning Temperature (CPU温度警告)
此选项提供您选择设定CPU过温警告的温度。当温度超过此选项所设定的数值时，系 统
将会发出警告声。选项包括：Disabled (预设值，关闭CPU温度警告)、60
CPU/System/Power Fan Fail Warning (CPU/系统/电源风扇故障警告功能)
此选项提供您选择是否启动风扇故障警告功能。启动此选项后，当风扇没有接上或故障
的时候 ，系 统将会发出警告声。此 时请检查风扇的连接或运行状况。(预设值：Disabled)
CPU Fan Speed Control (CPU智能风扇转速控制)
此选项提供您选择是否启动智能风扇转速控制功能，并且可以调整风扇运转速度。
Normal 风扇转速会依CPU温度而有所不同，并可视个人的需求，在System
Manual 您 可 以 在「Slope PWM」选项选择风扇的转速。
Slope PWM (CPU智能风扇转速选择)
此选项提供您选择CPU智能风扇转速 。此 选项只 有 在「CPU Fan Speed Control」设为
「Manual」时，才 能 开放设定。选项有：0.75 PWM value /
此选项提供您选择是否启动智能风扇转速控制功能，并且可以调整风扇运转速度。
Normal 风扇转速会依CPU温度而有所不同，并可视个人的需求，在System
Manual 您 可 以 在「Slope PWM」选项选择风扇的转速。
Slope PWM (系统智能风扇转速控制)
此选项提供您选择系统智能风扇转速 。此 选项只 有 在「1st System Fan Speed Control」设为
「Manual」时，才 能 开放设定。选项有：0.75 PWM value /
此画面提供您主板型号及BIOS 版本等信息。您 可 以 选择BIOS设定程序所要使用的语言或是设
System Language (设定使用语言)
此选项提供您选择BIOS设定程序内所使用的语言。
设定电脑系统的 日 期 ，格 式 为「星期 (仅供显示)/月/日/年」。若 要 切 换至 「 月 」 、「 日 」 、「 年 」
选项，可 使 用 <Enter>键，并使用键盘<Page Up>或<Page Down>键切换至所要的数值。
设定电脑系统的时间，格 式 为「时：分 ：秒」。例 如 下 午 一 点显示为「13：00：00」。若 要 切 换
至「时」 、「 分 」 、「 秒 」 选项，可 使 用 <Enter>键，并使用键盘<Page Up>或<Page Down>键切
依登入的密码显示目前用户的权限(若没有设定密码，将显示「Administrator」。管理员
(Administrator)权限允许您修改所有BIOS设定。用户(User)权限仅允许修改部份您BIOS设定。
ATA Port Information (SATA接口信息)
此画面显示目前连接至芯片组控制的SATA接口的设备信息。
Boot Option Priorities (开机设备顺序设定)
此选项提供您从已连接的设备中设定开机顺序 ，系 统会依此顺序进行开机。当您安装的
是支持GPT格式的可卸除式存储设备时，该设备前方会注明"UEFI"，若您想由支持GPT磁盘
分割的系统开机时，可 选择注明"UEFI"的设备开机。
或若您想安装支持GPT格式的操作系统，例 如 Windows 7 64-bit，请选择存放Windows 7 64-bit
安装光盘并注明为"UEFI"的光驱开机。
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (各类设
此选项提供您设定各类型设备(包含硬盘、光驱、软驱及支持网络开机的设备)的开机顺
序 。在 项目按<Enter>键可进入该类型设备的子选单，子 选单会列出所有已安装设备。此 选
Security Option (检查密码方式)
此选项提供您选择是否在每次开机时皆需输入密码，或 仅在进入BIOS设定程序时才需输
入密码。设定完此选项后请至「Administrator Password/User Password」选项设定密码。
Setup 仅在进入BIOS设定程序时才需输入密码。
System 无论是开机或进入BIOS设定程序均需输入密码。(预设值)
Full Screen LOGO Show (显示开机画面功能)
此选项提供您选择是否在一开机时显示技嘉Logo。若 设为「Disabled」，开机时将不显示
此选项提供您选择所安装的操作系统。(预设值：Other OS)
此选项提供您选择是否启动UEFI CSM (Compatibility Support Module)支持传统电脑开机程序。
Always 启动UEFI CSM。(预设值)
Never 关闭UEFI CSM，仅支持UEFI BIOS开机程 序。
此选项只 有 在「OS Type」设为「Windows 8」时，才 能 开放设定。
UEFI and Legacy 可从支持Legacy及UEFI Option ROM的操作系统开机。(预设值)
Legacy Only 只能从支持Legacy Option ROM的操作系统开机。
UEFI Only 只能从支持UEFI Option ROM的操作系统开机。
此选项只 有 在「CSM Support」设为「Always」时，才 能 开放设定。
LAN PXE Boot Option ROM (内建网络开机功能)
此选项提供您选择是否启动网络控制器的Legacy Option ROM。(预设值：Disabled)
此选项只 有 在「CSM Support」设为「Always」时，才 能 开放设定。
Storage Boot Option Control
此选项提供您选择是否启动存储设备控制器的UEFI或Legacy Option ROM。
Disabled 关闭Option ROM。
Legacy Only 仅启动Legacy Option ROM。(预设值)
UEFI Only 仅启动UEFI Option ROM。
Legacy First 优先启动Legacy Option ROM。
UEFI First 优先启动UEFI Option ROM。
此选项只 有 在「CSM Support」设为「Always」时，才 能 开放设定。
Other PCI Device ROM Priority
此选项提供您选择是否启动除了网络、存储设备及显示控制器以外PCI设备控制器的UEFI
此选项只 有 在「CSM Support」设为「Always」时，才 能 开放设定。
此选项提供您选择是否通过网络开机功能(例如Windows Deployment Services服务器)，安 装
支持GPT格式的操作系统。(预设值：Disable)
此选项提供您选择是否开启IPv4 (互联网通讯协定第4版)的网络开机功能支持。此 选项只
有 在「Network Stack」设为「Enable」时，才 能 开放设定。
此选项提供您选择是否开启IPv6 (互联网通讯协定第6版)的网络开机功能支持。此 选项只
有 在「Network Stack」设为「Enable」时，才 能 开放设定。
Administrator Password (设定管理员密码)
此选项可让您设定管理员的密码。在 此 选项按<Enter>键，输入要设定的密码，BIOS会要求
再输入一次以确认密码，输入后再按<Enter>键。设定完成后，当一开机时就必需输入管理
员或用户密码才能进入开机程序。与用户密码不同的是，管理员密码允许您进入BIOS设定
User Password (设定用户密码)
此选项可让您设定用户的密码。在 此 选项按<Enter>键，输入要设定的密码，BIOS会要求再输
入一次以确认密码，输入后再按<Enter>键。设定完成后，当一开机时就必需输入管理员或用
户密码才能进入开机程序。用户密码仅允许您进入BIOS设定程序修改部份选项的设定。
如果您想取消密码，只 需 在 原 来的选项按<Enter>后，先 输入原来的密码<Enter>，接着BIOS
会要求输入新密码，直 接 <Enter>键，即 可 取 消 密 码。
注意！设定User Password之前，请先完成Administrator Password的设定。
2-5 Peripherals (集成外设)
此选项提供您选择是否启动芯片组内建的SATA控制器。(预设值：Enabled)
此选项提供您选择是否开启芯片组内建SATA控制器的RAID功能。
Native IDE 设定SATA控制器为一般IDE模式。
RAID 开启SATA控制器的RAID功能。
AHCI 设定SATA控制器为AHCI模式。AHCI (Advanced Host Controller Interface)为
一种介面规格 ，可 以 让储存驱动程序启动进阶Serial ATA功 能 ，例 ：Native
此选项提供您设定内建SATA3 4/SATA3 5插座要以何种模式运行 。此 选项只 有 在「OnChip
SATA Type」设为「RAID」或「AHCI」时，才 能 被 设定。
As SATA Type 以您所设定 的「OnChip SATA Type」模 式 运行。
HD Audio Azalia Device (内建音频功能)
此选项提供您选择是否开启主板内建的音频功能。(预设值：Enabled)
若您要安装其他厂商的声卡时，请先将此选项设为「Disabled」。
Onboard USB Device (内建USB控制器)
此选项提供您选择是否启动芯片组内建的USB控制器。(预设值：Enabled)
Onboard LAN Controller (内建网络功能)
此选项提供您选择是否开启主板内建的网络功能。(预设值：Enabled)
若您要安装其他厂商的网卡时，请先将此选项设为「Disabled」。
Legacy USB Support (支持USB规格键盘/鼠标)
此选项提供您选择是否在MS-DOS操作系统下使用USB键盘或鼠标。(预设值：Enabled)
XHCI Hand-off (XHCI Hand-off功能)
此选项提供您选择是否针对不支持XHCI Hand-off功能的操作系统，强制开启此功能。
此选项提供您选择是否针对不支持EHCI Hand-off功能的操作系统，强制开启此功能。
Port 60/64 Emulation (I/O接口60/64h的模拟支持)
此选项提供您选择是否开启对 I/O接口60/64h的模拟支持。开启此功能可让没有原生支持
USB的操作系统可以完全地支持 USB 键盘。(预设值：Disabled)
USB Storage Devices (USB存储设备设定)
此选项列出您所连接的USB存储设备清单，此 选项只有在连接USB存储设备时，才 会出现。
此选项提供您选择是否开启AMD IOMMU功能。(预设值：Disabled)
此选项提供您选择是否开启安全加密模块(TPM)功能。当安装TPM设备时，请将此选项设为
此选项提供您选择是否开启各SATA插座的热插拔功能。(预设值：Disabled)
SATA Power on PORT0~SATA Power on PORT5
此选项提供您选择是否开启各SATA插座。(预设值：Enabled)
Super IO Configuration
此画面提供I/O控制器型号信息及设定内建COM。
Serial Port A (内建COM)
此选项提供您选择是否启动内建COM。(预设值：Enabled)
Resume by Alarm (定时开机)
此选项提供您选择是否允许系统在特定的时间自动开机。(预设值：Disabled)
Wake up day: 0 (每天定时开机)，1~31 (每个月的第几天定时开机)
Wake up hour/minute/second: (0~23) : (0~59) : (0~59) (定时开机时间)
请注 意 ：使 用 定 时开机功能时，请避免在操作系统中不正常的关机或中断总电源。
此选项提供您选择在MS-DOS系统下 ，使 用 电源键的关机方式。
Instant-Off 按 一下 电源键即可立即关闭系统电源。(预设值)
Delay 4 Sec. 需按住电源键4秒后才会关闭电源。若 按 住 时间少于4秒 ，系 统会进入暂
AC BACK (电源中断后，电源恢复时的系统状态选择)
此选项提供您选择断电后电源恢复时的系统状态。
Memory 断电后电源恢复时，系 统将恢复至断电前的状态。
Always On 断电后电源恢复时，系 统将立即被启动。
Always Off 断电后电源恢复时，系 统维持关机状态，需 按 电源键才能重新启动系统。
Power On By Keyboard (键盘开机功能)
此选项提供您选择是否使用PS/2规格的键盘来启动/唤醒系统。
请注 意 ：使 用 此 功 能 时，需 使 用 +5VSB电流至少提供1安培以上的ATX电源供应器。
Disabled 关闭此功能。(预设值)
Password 设定使用1~5个字符作为键盘密码来开机。
Keyboard 98 设定使用Windows 98键盘上的电源键来开机。
Any key 使用键盘上任意键来开机。
Power On Password (键盘开机功能)
当「Power On By Keyboard」设定为「Password」时，需 在 此 选项设定密码。
在此选项按<Enter>键后，自 设1~5个字符为键盘开机密码再按<Enter>键确认完成设定。当
需要使用密码开机时，输入密码再按<Enter>键即可启动系统。
若要取消密码，请在此选项按<Enter>键，当请求输入密码的信息出现后，请不要输入任何
Power On By Mouse (鼠标开机功能)
此选项提供您选择是否使用PS/2规格的鼠标来启动/唤醒系统。
请注 意 ：使 用 此 功 能 时，需 使 用 +5VSB电流至少提供1安培以上的ATX电源供应器。
Disabled 关闭此功能。(预设值)
Double Click 按两次鼠标左键开机。
此选项提供您选择是否在系统关机(S5待机模式)时将耗电量调整至最低。(预设值：Disabled)
请注意：当启动此功能后，以下功能将无作 用 ：定 时开机功能、电源管理事件唤醒功能、鼠
标开机功能、键盘开机功能及网络唤醒功能。
- 29 -2-7 Save & Exit (储存设定值并结束设定程序)
Save & Exit Setup (储存设定值并结束设定程序)
在此选项按<Enter>然后再选择「Yes」即 可 储存所有设定结果并离开BIOS设定程序。若 不
想储存，选择「No」或 按 <Esc>键即可回到主画面中。
Exit Without Saving (结束设定程序但不储存设定值)
在此选项按<Enter>然后再选择「Yes」，BIOS将不会储存此次修改的设定，并离开BIOS设定
程序。选择「No」或 按 <Esc>键即可回到主画面中。
Load Optimized Defaults (载入最佳化预设值)
在此选项按<Enter>然后再选择「Yes」，即 可 载入BIOS出厂预设值。执行此功能可载入BIOS
的最佳化预设值 。此 设定值较能发挥主板的运行性能。在 更 新 BIOS或清除CMOS数据后，
Boot Override (选择立即开机设备)
此选项提供您选择要立即开机的设备。此 选项下方会列出可开机设备，在 您 要 立 即 开机的
设备上按<Enter>，并在要求确认的信息出现后选择「Yes」，系 统会立刻重开机，并从您所
Save Profiles (储存设定文件)
此功能提供您将设定好的BIOS设定值储存成一个CMOS设定文件(Profile)，最 多 可 设定八组
设定文件(Profile 1-8)。选择要储存目前设定于Profile 1~8其中一组，再 按 <Enter>即可完成设
定 。或 您 也 可 以 选择「Select File in HDD/FDD/USB」，将设定文件复制到您的储存设备。
Load Profiles (载入设定文件)
系统若因运行不稳定而重新载入BIOS出厂预设值时，可 以 使 用 此 功 能 将预存的CMOS设定
文件载入 ，即 可 免 去 再 重 新 设定BIOS的麻烦。请在要载入的设定文件上按<Enter>即可载入
该设定文件数据。您 也 可 以 选择「Select File in HDD/FDD/USB」，从您的储存设复制到其它
设定文件，或 载入BIOS自动储存的设定文件(例如前一次良好开机状态时的设定值)。
两颗(以上)的SATA硬盘。(为达到最佳的性能，请使用相同型号及相同容量的硬盘。)
请将准备好的SATA硬盘接上SATA数据传输线及电源线，并分别接至主板上的SATA插 座 ，最 后
B. 在BIOS程序设定中设定SATA控制器模式
请确认在BIOS程序设定中SATA控制器的设定是否正确。请参考 第 二 章「BIOS程序设定 」－「 Pe-
1. 电源开启后，BIOS 在进行 POST 时，按 下 <Delete> 键进入 BIOS 设定程序。进入「Peripherals」
确认「OnChip SATA Controller」为开启状态。若 要将连接至 SATA3 0/1/2/3 插座的硬盘设为磁盘
阵列，请将「OnChip SATA Type」选项设定为「RAID」；若 要将连接至 SATA3 4~SATA3 5 插座的
硬盘设为磁盘阵列，请将「OnChip SATA Type」设定为「RAID」及「OnChip SATA Port4/5 Type」设
2. 若要设定UEFI RAID 模式，请参考C-1章节说明 ；若 要 进入传统 RAID ROM，请参考C-2 章节说明，
并储存设定结果，离开 BIOS 程序设定。
此部份所提及的BIOS程序设定选项及其叙述，并非所有主板皆 相 同 ，需 依 您 所 选购的
- 31 -C-1. UEFI RAID 模式设定
此模式仅支持Windows 10/8.1/7 64-bit 操作系统。
在BIOS程序设定画面，进入「BIOS Features」将「OS Type」选项设为「Windows 8」，并且将「CSM Support」设为「Never」。储存设定后重开机。
重新开机后按<F12>进入开机设备选择清单，以 上 下 键移动至「UEFI: Built-in EFI Shell」按 <En-
ter>。依 下 列 步 骤输入指令进入RAID设定程序。
1. 在「Shell>」输入「drvcfg」指 令 后按<Enter>：
2. 当出现「Drv [XX] Ctrl [XX] Lang [eng]」时，在「 Shell>」再 输入以下指令：
Shell> drvcfg -s XX XX
(XX表示上一行Drv及Ctrl 括弧内显示的码，此 码将依不同硬盘而不同)
再按下<Enter>即可进入RAID设定程序。
进入RAID设定程序后会出现「Main Menu」视窗 ，以 上 下 键移动至「Logical Drive Main Menu」按
若要建立磁盘阵列 ，在 「 Logical Drive Create Menu」按 <Enter>。
在「Logical Drive Create Menu」会出现可设定的硬盘清单，以 上 下 键移动至要加入磁盘阵列的硬
盘，按 空 白 键选取 ，被 选取的硬盘会显示[X]。再 移 至「Basic Setting」按 <Enter>。
在此视窗使用上下键移动至所需设定的项目逐一设定。
设定完成后在「Start To Create」按 <Enter>，当出现「Are You Sure To Create Logical Drive?」信息时，
按<Enter>开始建立磁盘阵列 ；按 <Esc>则取消执行。
完成后会出现「Successful To Create Logical Drive」信息，按 <Enter>即 完 成 。按 <F10>即可离开
若要制作SATA硬盘的磁盘阵列 ，必 须进入RAID BIOS设定SATA RAID模 式 。若 不 制作RAID，可 以
系统启动在BIOS POST (Power-On Self Test开机自我测试)画面之后，进入操作系统之前，请按
<Ctrl> + <F>键进入RAID BIOS设定程序。
若要建立磁盘阵列，请在主选单按<2>进入「LD View Menu」视窗 。此 功 能 允 许用户可以依照
个人 需 求 ，手 动指定要做为磁盘阵列的硬盘及定义磁盘阵列模式。若要建立磁盘阵列，请按
进入「LD Define Menu」视窗后，使 用 上 下 键移动至所需设定的项目逐一设定。
- 32 -请至技嘉网站查询更详尽的RAID设定说明。
安装SATA RAID/AHCI驱动程序及操作系统
完成BIOS的设定后，您 可 以 开始安装操作系统至SATA硬盘中。
(以下介绍以操作系统Windows 8.1为范例)
您必需在安装Windows时载入主板的SATA RAID/AHCI驱动程序。请先使用另一系统将主板驱动
程序光盘里的SATA RAID/AHCI驱动程序复制到U盘。请将光盘中「\BootDrv」路 径下 的「Hw8」文
由操作系统Windows的光盘开机并执行安装操作系统的步骤，当载入驱动程序的画面出现时，
选择U盘，并选择RAID/AHCI驱动程序的位置：
RAID 驱动程序路径： 「Hw8\RAID\x86」(供Windows 8.1 32-bit 版本使用)
「Hw8\RAID\x64」(供Windows 8.1 64-bit 版本使用)
AHCI 驱动程序路径： 「Hw8\AHCI\W8」(供Windows 8.1 32-bit 版本使用)
「Hw8\AHCI\W864A」(供Windows 8.1 64-bit 版本使用)
若要安装Windows 7，请将目录指 至「\Hw7」。
请选择「AMD-RAID Controller」驱动程序并按「下 一 步」载入所需的驱动程序。完 成 后，请继续
- 33 -• 安装驱动程序之前，请先安装操作系统。(以下介绍以操作系统Windows 8.1为范例)
• 安装完操作系统后，请将驱动程序光盘置入光驱中，点选出现的「点选要针对此光
盘执行的动作」信息，接 著 选择「执行Run.exe」(或进入「 我 的 电脑」，开启光驱图
「Xpress Install」会先自动扫描您的系统并列出建议您安装的驱动程序。您可以按下「Xpress
Install」键，自 动为您安装所有勾选的驱动程序，或 按 单独安装您所需要的驱动程序。
此份文件没有技嘉的书面允许将不可复制，以及不可向第三方透露文件内容，也不被使用于任
违反前述时将被起诉。我们相信内容中所包含的信息在印刷时，于各方面是准确的。然而，技
嘉将不承担本文中任何的错误或省略的责任。再则，指明此份文件里的信息是随时调整不另
行 通 知 ，且 不 涵括未来法规的异动范围。
除了高性能产品外，所有技嘉主板均履行欧盟规章，如 RoHS ( 电器电子设备使用某些危害物
质限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equip-
ment, RoHS) 及 WEEE ( 废电器及电子设备指令 Waste Electrical and Electronic Equipment, WEEE) 环
境指令，与主要全球性的安全规章要求。并需防止有害物质释放进入环境，以及使我们的自然
资源使用度达到最大化。以下信息是技嘉提供如何能负责地在您的『最终产品』内回收再利用
电器电子设备使用某些危害物质限制 RoHS 指令的声明
技嘉产品无有意添加危害物质 ( 镉，铅，汞，六价铬，多溴联苯类与多溴二苯醚类 )。零 件 与 零
部件均经过仔细地选择，使符合 RoHS 要求。并且持续着努力发展不使用国际间禁止的毒性化
技嘉将履行欧盟法律诠释的 2002/96/EC 废电器及电子设备指令。废电器及电子设备指令是关
于处理、收集、回收再利用与处置电器及电子设备及它们的零部件。在指令下，使用设备必须
以下显示标志是在产品或在它的包装上标明，象征此产品不得并同其他废弃物处理。
相反，废弃设备应该被带往拥有有效处理、收集、回收再利用等废弃物收集中心。废
弃设备在处理时，须做好分类收集与回收再利用，将会有助于保存自然资源，并且确
保某种程度上的回收再利用是保护人类健康和环境。更多关于能减少废弃设备环境
安全方面的回收再利用细部信息，请与您的当地政府办公室、家庭废弃物处理服务 窗 口 、或 是
当您的电器或电子设备不再对您有用时，请将它回收到您的当地或地区废弃物管理部门去做
如果您需要进一步的在您「最终产品」中协助回收再利用、再使用，您可以在您的产品使用
手册中所列出的消费者关怀专线与我们联系，以您的努力，我们将很乐意援助您。
- 35 -最后，我们建议您通过认识和使用此产品的节能特点 ( 适用的话 )，来 实 践 其 他 环 境 友 善 的 行 动 ，
回收再利用此产品所交付的的内部与外部包装材 ( 包含运输货柜 )，并且正确地处理或回收再
利用所使用的电池。有你的帮助，我们才能减少生产电器及电子设备所需自然资源的数量，尽
可能减少最终产品的垃圾掩埋处置耗用，所以一般通过确保潜在的危害物质不会释放到环境，
中华人民共和国电子信息产品中有毒有害物质或元素的名称及含量标识格式
依照中华人民共和国的有毒有害物质的限制要求 (China RoHS) 提供以下的表格：
- 36 -- 37 -- 38 -技嘉主板售后服务及质量保证卡
亲爱的用户，感谢您选用技嘉科技的主板产品，选择技嘉
为了确保您能够充分享有技嘉科技为您提供的完善售后服务支持，请您在购买技嘉科技产品后认真阅
关于技嘉主板售后服务及质量保证卡说明如下：
1. 技嘉科技的主板产品在中华人民共和国境内 ( 不包括港澳台地区 ) 由宁波中嘉科贸有限公司总经销。
2. 技嘉公司对中国大陆地区（不含港澳台）发售，经合法认证授权渠道销售给消费者的技嘉主板提供
3 年（涵 盖 三 包 法 规 定 的保修期间）免费保修服务。如参加 4 年质保活动的，则按官网注册时间延迟
保修期 . 非授权认证商户 ( 详细请访问技嘉官网 ) 无法完整享受厂家提供的售后服务（免费三年质保）。
3. 技嘉公司对中国大陆地区（不含港澳台）发售的技嘉主板依国家三包法规定提供保修服务。
（1）消费者出具正规购买发票或国家认可的有效凭证可享受全国联保。
（2）如消费者无法出具正规购买发票或国家认可的有效凭证，则需送至原购买经销商接受保修服务。
4. 技嘉主板售后服务及质量保证卡仅适用于在中华人民共和国境内 ( 不包括港澳台地区 ) 通过合法途径
5. 根据中华人民共和国部分商品修理更换退换货责任规定 ( 三包法 )，用户在使用本公司主板产品过程中，
若主板产品出现下列情况，本公司将不承担保修义务：
B. 未按产品使用手册的要求使用、维护、保管而造成的损坏；
C. 擅自改动、自行维修、组装不当而造成的产品损坏；
D. 使用未经合法认证的扩展部件而造成的产品损坏；
E. 遇 不 可 抗 力（ 如 ：水 灾 ，火 灾 ，地 震 ，雷 击 ，台 风 等 ）或 人 为 的操作使用不当造成的损害；
F. 非正常的使用方式或环境造成电路板或部件划伤、扭曲、腐蚀、生锈、氧化、断裂等外观不良；
G. 有 明 显 人 为 损 坏 痕 迹 ，如 ：PCB 板 撞 裂 ，板 弯 ，线 路 划 断 ，CPU 角座损坏等
H. 把主板作为特殊测试用途，对内存，显卡，USB，网口插槽长时间进行不正当插拔造成主板的
I. 产品序列号标贴遗失，破损，涂改导致无法辨认序列号，或与实际产品实物不符；
A. 如果您在使用技嘉主板产品过程中遇到问题，可以先通过查阅产品用户手册寻找答案。
B. 您也可以直接访问技嘉官方 http://www.gigabyte.cn/ 或直接拨打技嘉科技 800 主板免费服务热线：
800-820-0926 进 行 咨 询（未 开 通 800 电话或手机无法拨打 800 的 地 区 ，请 拨 打 021-63400912）。服 务
时间：星期一到星期五 9:00-18:00 法 定 节 假 日 除 外 。（ 技 嘉 科 技 800 主板免费服务热线由技嘉科技
A. 当确认您所使用的技嘉主板产品由于硬件故障需要维修服务，在送修前请务必告知您所使用的主
板 产 品 型 号，BIOS 版本，搭配的配件配置，详细的故障现象等信息，方便技嘉工程师能够帮助您
B. 如购买时经销商向您承诺的服务范围大于技嘉提供的服务范围，超出部分的服务，请联系经销商
C. 产品送修时，请以原厂包装材料或其他适合材料（如纸箱、气泡袋等）包装，送修主板需加置 CPU
保护盖，以免运送途中发生损坏。如是因包装不当导致运送中发生的损坏，本公司将恕不提供保修。
随产品的耗材，赠品及包装材料等均不在保修范围内。
8. 申请质保售后服务时请同时出示本质保卡和有效购买凭证。
9. 质量保证卡必须加盖经销商印章方为有效。
10. 申请质保售后服务请联系技嘉科技授权的当地代理商。
11. 本公司在法律允许的范围内保留对《技嘉主板售后服务及质量保证卡》增加、删减、修改及解释的所有
权利，并于本公司官方网站上公告后生效。•
技嘉科技服务专区 (GIGABYTE eSupport)
地址：新北市 231 新店区宝强路 6 号
电话：+886 (2) 8912-4000，传真：+886 (2) 8912-4005
技术服务专线：0800-079-800 ， 02-8665-2646
星期一 ~ 星期五 上午 09:30 ~ 下午 08:30
星期六 上午 09:30 ~ 下午 05:30
技术 / 非技术问题支持：http://esupport.gigabyte.com
网址 ( 英文 )：http://www.gigabyte.com
网址 ( 中文 )：http://www.gigabyte.tw
技术服务专线：800-820-0926，021-63410189
服务时间 ( 法定节 / 假日除外 )：
星期一 ~ 星期五 上午 09:00 ~ 12:00
下午 01:00 ~ 06:00
技术 / 非技术问题支持：http://esupport.gigabyte.com
会员网站：http://club.gigabyte.cn
网址：http://www.gigabyte.cn
若您有技术或非技术 ( 业务及市场 ) 的 相 关 问 题 时 ，欢 迎 至 http://esupport.gigabyte.com 询问。
