用户手册 GAH81MS2PH GIGABYTE
2013年，技嘉科技股份有限公司，版权所有。
本使用手册所提及的商标与名称，均属其合法注册的公司所有。
本使用手册受着作权保护，所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。
未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手
为了协助您使用技嘉主板，请仔细阅读【使用手册】。
产品相关信息，请至网站查询：http://www.gigabyte.cn/
您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示
「REV: 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技
GA-H81M-S2PH主板功能框图 5
上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。
详细规格与限制请参考「1-2产品规格」章节。

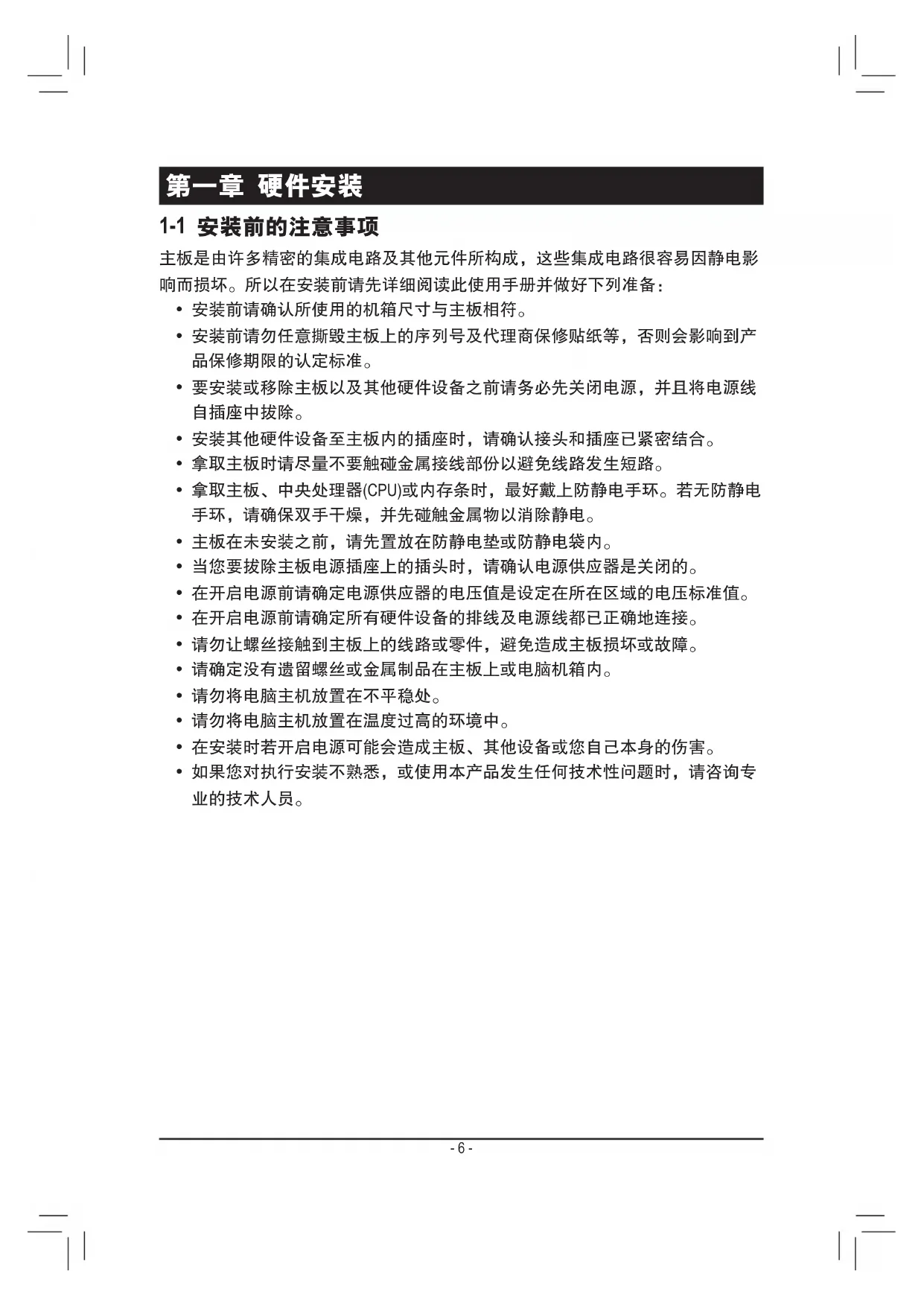

主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影
响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：
安装前请确认所使用的机箱尺寸与主板相符。
安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产
要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线
安装其他硬件设备至主板内的插座时，请确认接头和插座已紧密结合。
拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。
拿取主板、中央处理器(CPU)或内存条时，最好戴上防静电手环。若无防静电
手环，请确保双手干燥，并先碰触金属物以消除静电。
主板在未安装之前，请先置放在防静电垫或防静电袋内。
当您要拔除主板电源插座上的插头时，请确认电源供应器是关闭的。
在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。
在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。
请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专
(请至技嘉网站查询有关支持的处理器列表)
内存 2个1.5V DDR3 DIMM插槽，最高支持到16 GB
* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际
上显示的内存容量将少于实际安装的内存容量。
支持DDR3 1600/1333 MHz
支持Extreme Memory Profile (XMP)内存
(请至技嘉网站查询有关支持的内存条速度及列表)
显示功能 内建于有显示功能的处理器：
个D-Sub插座，可支持至最高1920x1200的分辨率
- 1个HDMI插座，可支持至最高4096x2160的分辨率
* 若要启动7.1声道音频输出，必须使用HD (High Definition，高保真)音频模
块的前方面板音源输出孔接出，并通过音频软件选择多声道音频功能。
扩展槽 1个PCI Express x16插槽，支持x16运行规格
- 2个SATA 6Gb/s插座(SATA3 0/1)，可连接2个SATA 6Gb/s设备
- 2个SATA 3Gb/s插座(SATA2 2/3)，可连接2个SATA 3Gb/s设备
- 最多支持2个USB 3.0/2.0连接端口在后方面板
- 最多支持6个USB 2.0/1.1连接端口(2个在后方面板，4个需经由排线
内接插座 2个USB 2.0/1.1插座
* 是否支持智能风扇控制功能会依不同的散热风扇而定。
PnP 1.0a、DMI 2.0、SM BIOS 2.6、ACPI 2.0a
附加工具程序 支持Q-Flash (BIOS 快速更新)
支持Xpress Install (一键安装)
支持APP Center (应用中心)
* APP Center 支持的程序会因不同主板而有所差异；各程序所支持的功能
* 若要安装Windows 8.1，请至技嘉网站下载最新的驱动程序。
规格 Micro ATX规格；24.4cm x 18.0cm
* 产品规格或相关信息技嘉保留修改的权利，有任何修改或变更时，恕不另行通知。
* 「附加工具程序」及「附赠软件」所支持的操作系统请至技嘉网站「支持与下载 \ 工具程序」页面查询。- 9 -
在开始安装中央处理器(CPU)前，请注意以下的信息：
请确认所使用的CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的CPU列表)
安装CPU之前，请务必将电源关闭，以免造成损毁。
请确认CPU的第一针脚位置，若方向错误，CPU会无法放入CPU插槽内(或是确认
CPU两侧的凹角位置及CPU插槽上的凸角位置)。
在CPU散热风扇未安装完成前，切勿启动电脑，否则过热会导致CPU的损毁。
请依据您的CPU规格来设定频率，我们不建议您将系统速度设定超过硬件的标准范
围，因为这些设定对于周边设备而言并非标准规格。如果您要将系统速度设定超
出标准规格，请评估您的硬件规格，例如：CPU、显卡、内存、硬盘等来设定。
后，BIOS会自动检测内存的规格及其容量。当使用双通道内存时，内存前端总线的频宽会
2个DDR3内存条插槽分为两组通道(Channel)：
请确认所使用的内存条规格是在此主板的支持范围，建议您使用相同容量、厂
(请至技嘉网站查询有关支持的内存条速度及列表)
在安装内存条之前，请务必将电源关闭，以免造成损毁。
内存条有防呆设计，若插入的方向错误，内存条就无法安装，此时请立刻更改插
由于CPU的限制，若要使用双通道内存技术，在安装内存条时需注意以下说明：
1. 如果只安装一支DDR3内存条，无法启动双通道内存技术。
2. 如果要安装两支DDR3内存条，建议您使用相同的内存条(即相同容量、厂牌、速
度、颗粒)，才能发挥双通道内存技术的最佳性能。
请确认主板上的CPU插槽凸角位置及CPU的凹角位置。
在安装C P U前请勿先移除保护盖，此保护盖会在安装完C PU且扣回拉杆时自动
插槽上的缺角为第一针脚位置 CPU三角形标示为第一针脚位置- 10 -
请确认所使用的扩展卡规格是在此主板的支持范围，并请详细阅读扩展卡的使用
在安装扩展卡之前，请务必将电源关闭，以免造成损毁。
连接PS/2键盘及鼠标至此插座。在上面的是鼠标插座(绿色)，下面的是键盘插座(紫色)。
也称为打印机连接端口，可连接打印机、扫描仪等周边设备。
此插座支持15-pin的D-Sub接头并且可支持最高至1920x1200的分辨率(实际所支持的分辨
率会依您所使用的显示器而有不同)，您可以连接支持D-Sub接头的显示器至此插座。
此连接端口支持USB 3.0规格，并可相容于USB 2.0/1.1规格。您可以连接USB设备至此连
接端口。例如：USB键盘/鼠标、USB打印机、U盘
此插座可相容于HDCP规格并且支持Dolby TrueHD及DTS HD Master
Audio音频信号格式，最高可支持192KHz/24bit 8-channel LPCM音频输
出。您可以连接支持HDMI接头的显示器至此插座。HDMI技术最高可支持至4096x2160的
分辨率，实际所支持的分辨率会依您所使用的显示器而有不同。
此网络插座是超高速以太网络(Gigabit Ethernet)，提供连线至互联网，传输速率最高每秒
可达1 GB (1 Gbps)。网络插座指示灯说明如下：
要移除连接于各插座上的连接线时，请先移除设备端的接头，再移除连接至主板
移除连接线时，请直接拔出，切勿左右摇晃接头，以免造成接头内的线路短路。
当您安装HDMI设备后，请将音频播放的预设设备设为HDMI。- 11 -
连接各种外接硬件设备时，请注意以下的信息：
请先确认所使用的硬件设备规格与要连接的插座符合。
在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中
安装好设备要开启电源前，请再次确认设备的接头与插座已紧密结合。
此连接端口支持USB 2.0/1.1规格，您可以连接USB设备至此连接端口。例如：USB键盘/
此插孔预设值为音源输入孔。外接光驱、随身听及其他音源输入设备可以接至此插孔。
此插孔预设值为音源输出孔。在使用耳机或2声道音频输出时，可以接至此插孔来输出
声音。在4/5.1/7.1声道音频输出模式中，可提供前置主声道音频输出。
此插孔为麦克风连接孔。麦克风必须接至此插孔。
若要启动7.1声道音频输出，必须使用HD (High Definition，高保真)音频模块的前方面
板音源输出孔接出，并通过音频软件选择多声道音频功能。- 12 -
1/2) ATX_12V_2X4/ATX (2x4-pin 12V电源插座及2x12-pin主电源插座)
通过电源插座可使电源供用器提供足够且稳定的电源给主板上的所有元件。在插入电
源插座前，请先确定电源供用器的电源是关闭的，且所有设备皆已正确安装。电源插
座有防呆设计，确认正确的方向后插入即可。
12V电源插座主要是提供CPU电源，若没有接上12V电源插座，系统将不会启动。
3/4) CPU_FAN/SYS_FAN (散热风扇电源插座)
此主板的CPU_FAN及SYS_FAN散热风扇电源插座为4-pin。电源插座皆有防呆设计，安装时
请注意方向(黑色线为接地线)。若要使用风扇控制功能，须搭配具有转速控制设计的散
热风扇才能使用此功能。建议您于机箱内加装系统散热风扇，以达到最佳的散热性能。
为因用扩展需求，建议您使用输出功率大的电源供用器(500瓦或以上)，以供用足够的电力需
求。若使用电力不足的电源供用器，可能会导致系统不稳或无法开机。
请务必接上散热风扇的电源插座，以避免CPU及系统处于过热的工作环境，若温度过高可
这些散热风扇电源插座并非跳线，请勿放置跳帽在针脚上。
5 +12V (仅供2x4-pin的电源
6 +12V (仅供2x4-pin的电源
此SATA插座支持SATA 6Gb/s规格，并可相容于SATA 3Gb/s及SATA 1.5Gb/s规格。一个SATA插
7) SATA2 2/3 (SATA 3Gb/s插座)
这些SATA插座支持SATA 3Gb/s规格，并可相容于SATA 1.5Gb/s规格。一个SATA插座只能连
此电池提供电脑系统于关闭电源后仍能记忆CMOS数据(例如：日期及BIOS设定)所需的
电力，当此电池的电力不足时，会造成CMOS的数据错误或遗失，因此当电池电力不足
您也可以利用拔除电池来清除CMOS数据：
2. 小心地将电池从电池座中取出，等候约一分钟。(或是使用如螺丝起子之类
的金属物触碰电池座的正负极，造成其短路约五秒钟)
更换电池前，请务必关闭电脑的电源并拔除电源线。
更换电池时请更换相同型号的电池，不正确的型号可能引起爆炸的危险。
若无法自行更换电池或不确定电池型号时，请联系购买店家或代理商。
安装电池时，请注意电池上的正(+)负(-)极(正极须向上)。
8) F_PANEL (前端控制面板接脚)
电脑机箱的电源开关、系统重置开关、喇叭及系统运行指示灯等可以接至此接脚。请
依据下列的针脚定义连接，连接时请注意针脚的正负(+/-)极。
电脑机箱的前方控制面板设计会因不同机箱而有不同，主要包括电源开关、系统重置开关、
电源指示灯、硬盘动作指示灯、喇叭等，请依机箱上的信号线连接。
此前端音源插座可以支持HD (High Definition，高保真)及AC'97音频模块。您可以连接机
箱前方面板的音频模块至此插座，安装前请先确认音频模块的接脚定义是否与插座吻
合，若安装不当可能造成设备无法使用甚至损毁。
机箱前方面板的音频输出预设值为支持HD音频模块。
机箱前方面板的音源插座与后方的音源插座会同时发声。
有部份市售机箱的前方音源连接线并非模块化，而各机箱的音源连接线定义或有不同，如
连接至电脑机箱前方面板的主电源开关键。您可以在
BIOS程序中设定此按键的关机方式(请参考第二章「BIOS
程序设置」－「Power Management」的说明)。
连接至电脑机箱前方面板的喇叭。系统会以不同的哔声来
反用目前的开机状况，通常正常开机时，会有一哔声。
连接至电脑机箱前方面板的硬盘动作指示灯。当硬盘有
连接至 机 箱 前方面 板 的 电 源指 示
连接至电脑机箱前方面板的重置开关(Reset)键。在系统死机而无法正常重新开机时，可
连接至电脑机箱的机箱被开启检测开关/感用器，以检测机箱是否曾被开启。若要使用此
功能，需搭配具有此设计的电脑机箱。- 15 -
11) F_USB1/2 (USB 2.0/1.1连接端口扩展插座)
此插座支持USB 2.0/1.1规格，通过USB扩展挡板，一个插座可以接出两个USB连接端口。
USB扩展挡板为选购配件，您可以联系当地代理商购买。
10) SPDIF_O (S/PDIF输出插座)
此插座提供输出S/PDIF数字信号的功能，可连接数字音频信号连接线(由扩展卡提供)将
数字音源信号由主板输出至特定的显卡或声卡。举例来说，若要将HDMI显示器连接至显
卡，有的显卡必须通过数字音频信号连接线将数字音源信号由主板输出至该显卡，以便
HDMI显示器在输出影像的同时亦输出数字音频。关于如何连接您的数字音频信号连接
13) CLR_CMOS (清除CMOS数据功能接脚)
利用此接脚可以将主板的BIOS设定数据清除，恢复出厂设定值。如果您要清除CMOS数
据时，请使用如螺丝起子之类的金属物同时触碰两支针脚数秒钟。
通过串行端口扩展挡板可以接出一组串行端口。串行端口扩展挡板为选购配件，您可
请勿将2x5-pin的IEEE 1394扩展挡板连接至USB连接端口扩展插座。
连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以免造成
清除CMOS数据前，请务必关闭电脑的电源并拔除电源线。
更新BIOS有其潜在的风险，如果您使用目前版本的BIOS没有问题，我们建议您不要任意更新
BIOS。如需更新BIOS，请小心的执行，以避免不当的操作而造成系统损毁。
我们不建议您随意变更BIOS设定程序的设定值，因为可能因此造成系统不稳定或其它不可预
期的结果。如果因设定错误造成系统不稳定或不开机时，请试着清除CMOS设定值数据，将
BIOS设定恢复至出厂预设值。(清除CMOS设定值，请参考第二章－「Load Optimized Defaults」
的说明，或是参考第一章－「电池」或「CLR_CMOS接脚」的说明。)
BIOS (Basic Input and Output System，基本输入输出系统)经由主板上的CMOS芯片，记录着系
统各项硬件设备的设定参数。主要功能为开机自我测试(POST，Power-On Self-Test)、保存系
统设定值及载入操作系统等。BIOS包含了BIOS设定程序，供用户依照需求自行设定系统参
记忆CMOS数据所需的电力由主板上的锂电池供用，因此当系统电源关闭时，这些数据并不
会遗失，当下次再开启电源时，系统便能读取这些设定数据。
若要进入BIOS设定程序，电源开启后，BIOS在进行POST时，按下<Delete>键便可进入BIOS设
当您需要更新BIOS，可以使用技嘉独特的BIOS更新方法：Q-Flash或@BIOS。
Q-Flash 是可在BIOS设定程序内更新BIOS的软件，让用户不需进入操作系统，就可以轻
@BIOS 是可在Windows操作系统内更新BIOS的软件，通过与互联网的连接，下载及更新
电源开启后，会看到如以下的开机Logo画面：
若系统运行不稳定时，请选择「Load Optimized Defaults」，即可载入出厂的预设值。
实际的BIOS设定画面可能会因不同的BIOS版本而有差异，本章节的BIOS设定程序画面仅供参考。
有别于以往传统UEFI BIOS介面，Dashboard Mode提供了既炫又便利的BIOS操作环境，让用户
可以轻松地浏览设定选单并调整设定，优化系统性能。您可以使用鼠标点选不同功能设定
选单做快速设定，也可以点击画面右方「Shortcuts」清单下的「Classic Setup」或是按键盘
上<F2>键切换至传统BIOS设定程序主画面。BIOS设定程序主画面让您选择各种不同设定选
单，您可以使用上下左右键来选择要设定的选项，按<Enter>键即可进入子选单，也可以使
2-2 M.I.T. (频率/电压控制)
系统是否会依据您所设定的超频或超电压值稳定运行，需视整体系统配备而定。不当的超频或
超电压可能会造成CPU、芯片组及内存的损毁或减少其使用寿命。我们不建议您随意调整此页
的选项，因为可能造成系统不稳或其它不可预期的结果。仅供电脑玩家使用。(若自行设定错
误，可能会造成系统不开机，您可以清除CMOS设定值数据，让BIOS设定恢复至预设值。)
此画面提供BIOS版本、CPU基频、CPU时钟、内存时钟、内存总容量、CPU 温度、Vcore和内
以上选项的设定值与「Advanced Frequency Settings」的相同选项是同步的。
此选项提供您设定CPU PLL。若设为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
此选项提供您设定Filter PLL。若设为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
M.I.T. Current Status
此画面显示CPU/内存的时钟与参数相关信息。
此选项提供您调整内建显示功能的频率。可设定范围从400 MHz到4000 MHz。(预设值：Auto)
CPU Clock Ratio (CPU倍频调整)
此选项提供您调整CPU的倍频，可调整范围会依CPU种类自动检测。
CPU Frequency (CPU内频)
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel
此选项提供您调整CPU Uncore的倍频，可调整范围会依CPU种类自动检测。
Uncore Frequency (CPU Uncore频率)
此选项显示目前CPU Uncore的运行频率。
CPU加速模式。若设为「Auto」，BIOS会自动设定此功能。
此选项提供您调整不同数目的CPU核心开启时的加速比率，可设定范围依CPU而定。
Turbo Power Limit (Watts)
此选项提供您设定CPU加速模式时的功耗极限。当CPU耗电超过设定的数值时，CPU将
会自动降低核心运行频率，以减少耗电量。若设为「Auto」，BIOS会依据CPU规格设定
Core Current Limit (Amps)
此选项提供您设定CPU加速模式时的电流极限。当CPU电流超过设定的数值时，CPU将
会自动降低核心运行频率，以降低电流。若设为「Auto」，BIOS会依据CPU规格设定此
此选项提供您选择使用多核心技术的Intel
CPU时，设定要开启的CPU核心数(可开启的数
量依CPU而不同)。若设为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
Hyper-Threading Technology (启动CPU超线程技术)
此选项提供您选择是否在使用具备超线程技术的Intel
注意此功能只适用于支持多处理器模式的操作系统。若设为「Auto」，BIOS会自动设定
CPU Enhanced Halt (C1E) (系统闲置状况时的CPU节
能功能)。启动此选项可以让系统在闲置状况时，降低CP U时钟及电压，以减少耗电
量。若设为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
此选项提供您选择是否让CPU进入C3状况。启动此选项可以让系统在闲置状况时，降低
CPU时钟及电压，以减少耗电量。此选项将比C1状况进入更深层的省电模式。若设为
「Auto」，BIOS会自动设定此功能。(预设值：Auto)
此选项提供您选择是否让CPU进入C6/C7状况。启动此选项可以让系统在闲置状况时，
降低CPU时钟及电压，以减少耗电量。此选项将比C3状况进入更深层的省电模式。若设
为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
度过高时，降低CPU时钟及电压。若设为「Auto」，BIOS会自动设定此功能。(预设值：Auto)
此选项提供您选择是否启动Enhanced Intel
Speed Step (EIST)技术。EIST技术能够根据CPU
的负荷情况，有效率地调整CPU频率及核心电压，以减少耗电量及热能的产生。若设为
「Auto」，BIOS会自动设定此功能。(预设值：Auto)
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel
Channel A/B Memory Sub Timings
此画面可让您调整每一通道内存的时序。这些选单只有在「Memory Timing Mode」设为
「Manual」或「Advanced Manual」时，才能开放设定。请注意！在您调整完内存时序后，可
能会发生系统不稳或不开机的情况，您可以载入最佳化设定或清除CMOS设定值数据，让
、System Memory Multiplier (内存倍频调整)、
Memory Frequency(MHz) (内存时钟调整)
以上选项的设定值与「Advanced Frequency Settings」的相同选项是同步的。
Memory Enhancement Settings (增进内存性能)
此选项提供三种不同增进内存性能的组合：Normal (基本性能)、Enhanced Stability (增强稳
Interleaving」及内存时序调整设定选项将开放为可手动调整。选项包括：Auto (预设值)、
当使用不支持XMP规格的内存或「Extreme Memory Profile (X.M.P.)」选项设为「Disabled」
时，此选项显示「1.50V」；「Extreme Memory Profile (X.M.P.)」选项设为「Profile1」或
「Profile2」时，此选项会依XMP规格内存条的SPD数据显示。
Channel Interleaving
此选项提供您选择是否开启内存通道间交错存取的功能。开启此功能可以让系统对内
存的不同通道进行同时存取，以提升内存速度及稳定性。若设为「Auto」，BIOS会自动
此选项提供您选择是否开启内存rank的交错存取功能。开启此功能可以让系统对内存的
不同rank进行同时存取，以提升内存速度及稳定性。若设为「Auto」，BIOS会自动设定
开启此选项BIOS可读取XMP规格内存条的SPD数据，可强化内存性能。
Disabled 关闭此功能。(预设值)
此选项提供您调整内存的倍频。若设为「Auto」，BIOS将依内存SPD数据自动设定。
Memory Frequency (MHz) (内存时钟调整)
此选项第一个数值为您所安装的内存时钟，第二个数值则依据您所设定的「Sy st e m
Memory Multiplier」而定。
(注) 此选项仅开放给有支持此功能的CPU及内存条。- 20 -
Disabled 保留之前机箱被开启状况的记录。(预设值)
Enabled 清除之前机箱被开启状况的记录。
此选项显示主板上的「CI针脚」通过机箱上的检测设备所检测到的机箱被开启状况。如
果电脑机箱未被开启，此选项会显示「No」；如果电脑机箱被开启过，此选项则显示
「Yes」。如果您希望清除先前机箱被开启状况的记录，请将「Reset Case Open Status」
CPU/System Temperature Warning (CPU/系统温度警告)
此选项提供您选择设定CPU/系统过温警告的温度。当温度超过此选项所设定的数值
时，系统将会发出警告声。选项包括：Disabled (预设值，关闭温度警告)、60
CPU/System Fan Fail Warning (CPU/系统风扇故障警告功能)
此选项提供您选择是否启动风扇故障警告功能。启动此选项后，当风扇没有接上或故障
的时候，系统将会发出警告声。此时请检查风扇的连接或运行状况。(预设值：Disabled)
CPU Fan Speed Control (CPU智能风扇转速控制)
此选项提供您选择是否启动CPU智能风扇转速控制功能，并且可以调整风扇运转速度。
Normal 风扇转速会依CPU温度而有所不同，并可视个人的需求，在EasyTune中
Manual 您可以在「Fan Speed Percentage」选项选择风扇的转速。
Fan Speed Percentage (CPU智能风扇转速选择)
此选项提供您选择CPU智能风扇转速。此选项只有在「CPU Fan Speed Control」设为
「Manual」时，才能开放设定。选项有：0.75 PWM value /
此选项提供您选择是否启动系统智能风扇转速控制功能，并且可以调整风扇运转速度。
Normal 风扇转速会依系统温度而有所不同，并可视个人的需求，在EasyTune中
Manual 您可以在「Fan Speed Percentage」选项选择风扇的转速。
Fan Speed Percentage (系统智能风扇转速选择)
此选项提供您选择系统智能风扇转速。此选项只有在「System Fan Speed Control」设为
「Manual」时，才能开放设定。选项有：0.75 PWM value /
PCIe Slot Configuration
此选项提供您选择设定PCI Express插槽要以Gen 1或Gen 2模式运行。若设为「Auto」，
BIOS会自动设定此功能。(预设值：Auto)
此选项提供您选择是否强化对早期硬件测试软件的测试性能。(预设值：Disabled)
2-3 System Information (系统信息)
此画面提供您主板型号及BIOS 版本等信息。您可以选择BIOS设定程序所要使用的语言或是
System Language (设定使用语言)
此选项提供您选择BIOS设定程序内所使用的语言。
设定电脑系统的日期，格式为「星期(仅供显示)/月/日/年」。若要切换至「月」、
「日」、「年」选项，可使用<Enter>键，并使用键盘<Page Up>或<Page Down>键切换至
设定电脑系统的时间，格式为「时：分：秒」。例如下午一点显示为「13：0：0」。
若要切换至「时」、「分」、「秒」选项，可使用<Enter>键，并使用键盘<Page Up>或
<Page Down>键切换至所要的数值。
依登入的密码显示目前用户的权限(若没有设定密码，将显示「Administrator」。管理员
Boot Option Priorities (开机设备顺序设定)
此选项提供您从已连接的设备中设定开机顺序，系统会依此顺序进行开机。例如：您
可以将硬盘设为第一开机设备(Boot Option #1)；光驱设为第二开机设备(Boot Option #2)。
清单仅列出该设备类型被设为第一优先顺序的设备。例如：只有在「Hard Drive BBS Priorities」子选单中被设为第一优先设备的硬盘才会出现在此清单里。
当您安装的是支持GPT格式的可卸除式存储设备时，该设备前方会注明"UEFI"，若您想
由支持GPT磁盘分割的系统开机时，可选择注明"UEFI"的设备开机。
或若您想安装支持GPT格式的操作系统，例如Windows 7 64-bit，请选择存放Windows 7 64-bit
安装光盘并注明为"UEFI"的光驱开机。
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (各类设备
此选项提供您设定各类型设备(包含硬盘、光驱、软驱及支持网络开机的设备)的开机顺
序。在项目按<Enter>键可进入该类型设备的子选单，子选单会列出所有已安装设备。此
Security Option (检查密码方式)
此选项提供您选择是否在每次开机时皆需输入密码，或仅在进入BIOS设定程序时才需
输入密码。设定完此选项后请至「Administrator Password/User Password」选项设定密码。
Setup 仅在进入BIOS设定程序时才需输入密码。
System 无论是开机或进入BIOS设定程序均需输入密码。(预设值)
Full Screen LOGO Show (显示开机画面功能)
此选项提供您选择是否在一开机时显示技嘉Logo。若设为「Disabled」，开机时将不显
此选项提供您是否启动快速开机功能以缩短进入操作系统的时间。若设为「Ultra Fast」
可以提供最快速的开机功能。(预设值：Disabled)- 23 -
此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设定。
Disabled 关闭所有 USB 设备至操作系统启动完成。
Full Initial 在操作系统下及开机自我测试 (POST) 过程中，所有 USB 设备皆可使用。
Partial Initial 关闭部分 USB 设备至操作系统启动完成。( 预设值 )
Disabled 关闭所有 PS2 设备至操作系统启动完成。
Enabled 在操作系统下及开机自我测试(POST) 过程中，PS2 设备可使用。( 预设值 )
Disabled 关闭网络开机功能支持。( 预设值 )
此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设定。
Fast Boot 断电后电源恢复时，维持快速开机功能设定。
此选项只有在「Fast Boot」设为「Enabled」或「Ultra Fast」时，才能开放设定。
Limit CPUID Maximum (最大CPUID极限值)
此选项提供您选择是否限制处理器标准CPUID函数支持的最大值。若要安装Windows XP
操作系统，请将此选项设为「Disabled」；若要安装较旧的操作系统，例如Windows NT
4.0时，请将此选项设为「Enabled」。(预设值：Disabled)
Execute Disable Bit功能。启动此选项并搭配支持此技术的
系统及软件可以增强电脑的防护功能，使其免于恶意的缓冲溢位(buffer overflow)黑客攻击。
可以在同一平台的独立数据分割区，执行多个操作系统和用用程序。(预设值：Enabled)
此选项提供您选择所安装的操作系统。(预设值：Other OS)
此选项提供您选择是否启动UEFI CSM (Compatibility Support Module)支持传统电脑开机程序。
Always 启动UEFI CSM。(预设值)
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Intel
Administrator Password (设定管理员密码)
此选项可让您设定管理员的密码。在此选项按<Enter>键，输入要设定的密码，BIOS会要
求再输入一次以确认密码，输入后再按<Enter>键。设定完成后，当一开机时就必需输入
管理员或用户密码才能进入开机程序。与用户密码不同的是，管理员密码允许您进入
User Password (设定用户密码)
此选项可让您设定用户的密码。在此选项按<Enter>键，输入要设定的密码，BIOS会要求
再输入一次以确认密码，输入后再按<Enter>键。设定完成后，当一开机时就必需输入管
理员或用户密码才能进入开机程序。用户密码仅允许您进入BIOS设定程序修改部份选
如果您想取消密码，只需在原来的选项按<Enter>后，先输入原来的密码<Enter>，接着BIOS
会要求输入新密码，直接<Enter>键，即可取消密码。
Never 关闭UEFI CSM，仅支持UEFI BIOS开机程序。
UEFI and Legacy 可从支持Legacy及UEFI Option ROM的操作系统开机。(预设值)
Legacy Only 只能从支持Legacy Option ROM的操作系统开机。
UEFI Only 只能从支持UEFI Option ROM的操作系统开机。
此选项只有在「CSM Support」设为「Always」时，才能开放设定。
LAN PXE Boot Option ROM (内建网络开机功能)
此选项提供您选择是否启动网络控制器的Legacy Option ROM。(预设值：Disabled)
此选项只有在「CSM Support」设为「Always」时，才能开放设定。
Storage Boot Option Control
此选项提供您选择是否启动存储设备控制器的UEFI或Legacy Option ROM。
Disabled 关闭Option ROM。
Legacy only 仅启动Legacy Option ROM。(预设值)
UEFI only 仅启动UEFI Option ROM。
Legacy First 优先启动 Legacy Option ROM。
UEFI First 优先启动 UEFI Option ROM。
此选项只有在「CSM Support」设为「Always」时，才能开放设定。
Other PCI Device ROM Priority
此选项提供您选择是否启动除了网络、存储设备及显示控制器以外PCI设备控制器的
UEFI或Legacy Option ROM。
此选项只有在「CSM Support」设为「Always」时，才能开放设定。
此选项提供您选择是否通过网络开机功能(例如Windows Deployment Services伺服器)，安装
支持GPT格式的操作系统。(预设值：Disabled)
此选项提供您选择是否开启IPv4 (互联网通讯协定第4版)的网络开机功能支持。此选项只
有在「Network stack」设为「Enabled」时，才能开放设定。
此选项提供您选择是否开启IPv6 (互联网通讯协定第6版)的网络开机功能支持。此选项只
有在「Network stack」设为「Enabled」时，才能开放设定。- 25 -
Initial Display Output
此选项提供您选择系统开机时优先从内建显示功能、PCI 显卡或PCI Express显卡输出。
PCIe 1 Slot 系统会从安装于PCIEX16插槽上的显卡输出。(预设值)
PCI 系统会从安装于PCI插槽上的显卡输出。
此选项提供您设定xHCI控制器在操作系统内的运行模式。
Smart Auto 此模式只有在BIOS可在开机前的环境下(pre-boot environment)支持xHCI控
制器才可以使用。此选项功能类似「Auto」模式，但在开机前环境下，
BIOS会依据前次开机环境(操作系统下)所作的设定将USB 3.0连接端口
连接至xHCI或EHCI模式。此模式可让USB 3.0设备在进入操作系统前以
USB 3.0 Super-Speed运行。若在前次开机前环境下，USB连接端口被设定
至EHCI规格，开启及重新设定xHCI控制器的步骤就必须遵照「Auto」模
式。注：当BIOS具备xHCI pre-boot支持时，建议设为此模式。(预设值)
Auto 此模式下，BIOS会将所有USB 3.0连接端口连接至EHCI控制器。接下来，
BIOS会使用ACPI协定提供开启xHCI控制器的选项，并且重新设定USB连
接端口。注：当BIOS不具备xHCI pre-boot支持时，建议设为此模式。
Enabled 此模式下，所有的连接端口在BIOS开机过程最后会被连接至xHCI控制
器。如果BIOS在开机前不支持xHCI控制器(no xHCI pre-boot support)，BIOS
会先将USB 3.0连接端口连接至EHCI控制器，待进入操作系统前再将USB
3.0连接端口连接至xHCI控制器。注：若要设成「Enabled」，安装的操
作系统必需支持xHCI规格(driver support)。若操作系统不支持，所有USB
Disabled 关闭xHCI控制器，USB 3.0连接端口连接至EHCI控制器，并且以EHCI规格
运行。不管系统是否具备xHCI控制器的软件支持(driver support)，所有的
USB 3.0设备皆以高速USB(High-Speed USB)规格运行。
Manual 此选项提供您设定在开机进入操作系统前，USB 3.0要以xHCI或EHCI规格
运行，及手动设定每个USB 3.0/2.0连接端口要连接至xHCI或EHCI控制器。
Audio Controller (内建音频功能)
此选项提供您选择是否开启主板内建的音频功能。(预设值：Auto)
若您要安装其他厂商的声卡时，请先将此选项设为「Disabled」。
2-5 Peripherals (集成外设)- 26 -
此选项提供您选择是否开启主板内建的显示功能。(预设值：Enabled)
Intel Processor Graphics Memory Allocation (选择显示内存大小)
此选项提供您选择内建显示功能所需要的显示内存大小。选项包括：32M~1024M。
此选项提供您选择分配给DVMT所需要的内存大小。选项包括：128M、256M、MAX。
此选项提供您选择是否在MS-DOS操作系统下使用USB键盘或鼠标。(预设值：Enabled)
XHCI Hand-off (XHCI Hand-off功能)
此选项提供您选择是否针对不支持XHCI Hand-off功能的操作系统，强制开启此功能。
此选项提供您选择是否针对不支持EHCI Hand-off功能的操作系统，强制开启此功能。
此选项列出您所连接的USB存储设备清单，此选项只有在连接USB存储设备时，才会出现。
OnBoard LAN Controller (内建网络功能)
此选项提供您选择是否开启主板内建的网络功能。(预设值：Enabled)
若您要安装其他厂商的网卡时，请先将此选项设为「Disabled」。
此选项提供您选择是否启动芯片组内建的SATA控制器。(预设值：Enabled)
此选项提供您选择是否开启芯片组内建SATA控制器的AHCI功能。
IDE 设定SATA控制器为一般IDE模式。
AHCI 设定SATA控制器为AHCI模式。AHCI (Advanced Host Controller Interface)为一种介
面规格，可以让储存驱动程序启动进阶Serial ATA功能，例：Native Command
此选项提供您选择是否开启各SATA插座。(预设值：Enabled)
此选项提供您选择是否开启各SATA插座的热插拔功能。(预设值：Disabled)
此选项提供您选择是否开启支持外接SATA设备功能。(预设值：Disabled)
Super IO Configuration
此画面提供I/O控制器型号信息及设定内建串行端口及并行端口。
Serial Port A/B (内建串行端口)
此选项提供您选择是否启动内建串行端口。(预设值：Enabled)
Parallel Port (内建并行端口)
此选项提供您选择是否启动内建并行端口。(预设值：Enabled)
Device Mode (并行端口运行模式)
此选项只有在「Parallel Port」设为「Enabled」时，才能开放设定。此选项提供您选择并
Standard Parallel Port Mode 使用传统的并行端口传输模式。(预设值)
EPP Mode 使用EPP (Enhanced Parallel Port)传输模式。
ECP Mode 使用ECP (Extended Capabilities Port)传输模式。
EPP Mode & ECP Mode 同时支持EPP及ECP模式。
此选项提供您选择是否开启或关闭虚拟负载。当您的电源供用器因为负载过低造成断电
或死机的保护现象，请设定为「Enabled」。若设为「Auto」，BIOS会自动设定此功能。
此选项提供您选择是否允许系统在特定的时间自动开机。(预设值：Disabled)
Wake up day: 0 (每天定时开机)，1~31 (每个月的第几天定时开机)
Wake up hour/minute/second: (0~23) : (0~59) : (0~59) (定时开机时间)
请注意：使用定时开机功能时，请避免在操作系统中不正常的关机或中断总电源。
Soft-Off by PWR-BTTN (关机方式)
此选项提供您选择在MS-DOS系统下，使用电源键的关机方式。
Instant-Off 按一下电源键即可立即关闭系统电源。(预设值)
Delay 4 Sec. 需按住电源键4秒后才会关闭电源。若按住时间少于4秒，系统会进入
此选项提供您选择是否让内建显示功能进入省电状况，以减少耗电量。(预设值：Enabled)
AC BACK (电源中断后，电源恢复时的系统状况选择)
此选项提供您选择断电后电源恢复时的系统状况。
Memory 断电后电源恢复时，系统将恢复至断电前的状况。- 28 -
Always On 断电后电源恢复时，系统将立即被启动。
Always Off 断电后电源恢复时，系统维持关机状况，需按电源键才能重新启动系统。
Power On By Keyboard (键盘开机功能)
此选项提供您选择是否使用PS/2规格的键盘来启动/唤醒系统。
请注意：使用此功能时，需使用+5VSB电流至少提供1安培以上的ATX电源供用器。
Disabled 关闭此功能。(预设值)
Password 设定使用1~5个字符作为键盘密码来开机。
Keyboard 98 设定使用Windows 98键盘上的电源键来开机。
Any Key 使用键盘上任意键来开机。
Power On Password (键盘开机功能)
当「Power On By Keyboard」设定为「Password」时，需在此选项设定密码。
在此选项按<Enter>键后，自设1~5个字符为键盘开机密码再按<Enter>键确认完成设定。
当需要使用密码开机时，输入密码再按<Enter>键即可启动系统。
若要取消密码，请在此选项按<Enter>键，当请求输入密码的信息出现后，请不要输入任
何密码并且再按<Enter>键即可取消。
Power On By Mouse (鼠标开机功能)
此选项提供您选择是否使用PS/2规格的鼠标来启动/唤醒系统。
请注意：使用此功能时，需使用+5VSB电流至少提供1安培以上的ATX电源供用器。
Disabled 关闭此功能。(预设值)
Double Click 按两次鼠标左键开机。
此选项提供您选择是否在系统关机(S5待机模式)时将耗电量调整至最低。(预设值：Disabled)
请注意：当启动此功能后，以下功能将无作用：电源管理事件唤醒功能、鼠标开机功
Save & Exit Setup (储存设定值并结束设定程序)
在此选项按<Enter>然后再选择「Yes」即可储存所有设定结果并离开BIOS设定程序。若
不想储存，选择「No」或按<Esc>键即可恢复主画面中。
Exit Without Saving (结束设定程序但不储存设定值)
在此选项按<Enter>然后再选择「Yes」，BIOS将不会储存此次修改的设定，并离开BIOS
设定程序。选择「No」或按<Esc>键即可恢复主画面中。
Load Optimized Defaults (载入最佳化预设值)
在此选项按<Enter>然后再选择「Yes」，即可载入BIOS出厂预设值。执行此功能可载入
BIOS的最佳化预设值。此设定值较能发挥主板的运行性能。在更新BIOS或清除CMOS数
Boot Override (选择立即开机设备)
此选项提供您选择要立即开机的设备。此选项下方会列出可开机设备，在您要立即开
机的设备上按<Enter>，并在要求确认的信息出现后选择「Yes」，系统会立刻重开机，
Save Profiles (储存设定文件)
此功能提供您将设定好的BIOS设定值储存成一个CMOS设定文件(Profile)，最多可设定八组
设定文件(Profile 1-8)。选择要储存目前设定于Profile 1~8其中一组，再按<Enter>即可完成设
定。或您也可以选择「Select File in HDD/USB/FDD」，将设定文件复制到您的存储设备。
Load Profiles (载入设定文件)
系统若因运行不稳定而重新载入BIOS出厂预设值时，可以使用此功能将预存的CMOS设
定文件载入，即可免去再重新设定BIOS的麻烦。请在要载入的设定文件上按<Enter>即可
载入该设定文件数据。您也可以选择「Select File in HDD/USB/FDD」，从您的存储设备复
制到其它设定文件，或载入BIOS自动储存的设定文件(例如前一次良好开机状况时的设
安装完操作系统后，请将驱动程序光盘置入光驱中，点选出现的「点选要针对此
光盘执行的动作」信息，接着选择「执行Run.exe」(或进入「我的电脑」，开启
「Xpress Install」会先自动扫描您的系统并列出建议您安装的驱动程序。您可以按下「Xpress
Install」键，自动为您安装所有勾选的驱动程序，或按 单独安装您所需要的驱动程序。
此份文件没有技嘉的书面允许将不可复制，以及不可向第三方透露文件内容，也不被使用
违反前述时将被起诉。我们相信内容中所包含的信息在印刷时，于各方面是准确的。然而，
技嘉将不承担本文中任何的错误或省略的责任。再则，指明此份文件里的信息是随时调整
不另行通知，且不涵括未来法规的异动范围。
除了高性能产品外，所有技嘉主板均履行欧盟规章，如 RoHS ( 电器电子设备使用某些危害
物质限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equip-
ment, RoHS) 及 WEEE ( 废电器及电子设备指令 Waste Electrical and Electronic Equipment, WEEE) 环
境指令，与主要全球性的安全规章要求。并需防止有害物质释放进入环境，以及使我们的
自然资源使用度达到最大化。以下信息是技嘉提供如何能负责地在您的『最终产品』内回
电器电子设备使用某些危害物质限制 RoHS 指令的声明
技嘉产品无有意添加危害物质 ( 镉，铅，汞，六价铬，多溴联苯类与多溴二苯醚类 )。零件
与零部件均经过仔细地选择，使符合 RoHS 要求。并且持续着努力发展不使用国际间禁止的
技嘉将履行欧盟法律诠释的 2002/96/EC 废电器及电子设备指令。废电器及电子设备指令是
关于处理、收集、回收再利用与处置电器及电子设备及它们的零部件。在指令下，使用设
备必须标明记号、分开地收集，并且正确地处理。
以下显示标志是在产品或在它的包装上标明，象征此产品不得并同其他废弃物处
理。相反，废弃设备应该被带往拥有有效处理、收集、回收再利用等废弃物收集
中心。废弃设备在处理时，须做好分类收集与回收再利用，将会有助于保存自然
资源，并且确保某种程度上的回收再利用是保护人类健康和环境。更多关于能减
少废弃设备环境安全方面的回收再利用细部信息，请与您的当地政府办公室、家庭废弃物
处理服务窗口、或是您购买产品的地点联系。
当您的电器或电子设备不再对您有用时，请将它回收到您的当地或地区废弃物管理部门
如果您需要进一步的在您「最终产品」中协助回收再利用、再使用，您可以在您的产品
使用手册中所列出的消费者关怀专线与我们联系，以您的努力，我们将很乐意援助您。- 31 -
最后，我们建议您通过认识和使用此产品的节能特点(适用的话)，来实践其他环境友善的行
动，回收再利用此产品所交付的的内部与外部包装材(包含运输货柜)，并且正确地处理或回
收再利用所使用的电池。有你的帮助，我们才能减少生产电器及电子设备所需自然资源的
数量，尽可能减少最终产品的垃圾掩埋处置耗用，所以一般通过确保潜在的危害物质不会
释放到环境，以及与正确的处理来增进我们的生活品质。
中华人民共和国电子信息产品中有毒有害物质或元素的名称及含量标识格式
依照中华人民共和国的有毒有害物质的限制要求(China RoHS)提供以下的表格：- 32 -- 33 -- 34 -- 35 -
亲爱的技嘉用户，感谢您选用技嘉科技的主板产品，选择技嘉
为了确保您能够充分享有技嘉科技为您提供的完善售后服务支持，请您在购买技嘉科技产品后认真阅
关于技嘉主板售后服务及质量保证卡说明如下：
1. 技嘉科技的主板产品在中华人民共和国境内 ( 不包括港澳台地区 ) 由宁波中嘉科贸有限公司总经销。
2. 技嘉主板售后服务及质量保证卡仅适用于在中华人民共和国境内 ( 不包括港澳台地区 ) 通过合法途
3. 根据中华人民共和国部分商品修理更换退货责任规定 ( 新三包法 )，用户在使用本公司主板产品过程
中，若主板产品出现下列情况，本公司将不承担保修义务：
A. 超过三包有效期的 ( 技嘉金牌主板全国三年质保 )；
B. 未按产品使用手册的要求使用、维护、保管而造成损坏的；
D. 使用未经合法认证的扩展部件而导致的产品损坏；
E. 擅自改动或自行维修而导致的产品损坏；
F. 超出允许使用环境而导致的产品损坏；
H. 因自然灾害或其它不可抗力而导致的产品损坏；
K. 私自撕下或损坏标贴及宁波中嘉总代理贴纸。
4. 技嘉主板产品技术支持及维修服务指导
A. 如果在使用技嘉主板产品过程中遇到问题，您可以先通过查阅产品用户手册寻找答案；此外，您
也可以直接访问技嘉技术 / 非技术问题官方支持网站 http://ggts.gigabyte.com.tw 或直接拨打技嘉科
技 800 主板免费服务热线：800-820-0926 进行咨询 ( 未开通 800 电话或手机无法拨打 800 的地区
，请拨打 021-63410189)。服务时间：星期一到星期五上午 9
日除外。( 技嘉科技 800 主板免费服务热线由技嘉科技授权宁波中嘉科贸有限公司成立 )
B. 当您确认您所使用的技嘉主板产品由于硬件故障需要维修服务，在送修时请您务必告知您所使
用的主板产品型号、BIOS 版本、搭配的配件配置、详细的故障现象等信息，方便技嘉工程师能
够帮助您更加准确快速的判断出故障的原因。
C. 产品送修时，请以原厂包装材料或其它适当材料 ( 如纸箱、气泡袋等 ) 包装，以免运送途中发
生损坏。如是因包装不当导致运送中发生的损坏，本公司将恕不提供保修。
D. 随产品的耗材，赠品及包装材料等均不在保修范围的内。
5. 申请质保售后服务时请同时出示本质保卡和有效购买凭证。
6. 质量保证卡必须加盖经销商印章方为有效。
7. 申请质保售后服务请联系技嘉科技授权的当地代理商。
8. 本公司保留对《技嘉主板售后服务及质量保证卡》增加、删减、修改及解释的所有权利，并于本公司
技术服务专线：0800-079-800 ， 02-8665-2646
星期一~星期五 上午 09:30 ~下午 08:30
星期六 上午 09:30 ~下午 05:30
技术/非技术问题支持：http://ggts.gigabyte.com.tw
网址(英文)：http://www.gigabyte.com
网址(中文)：http://www.gigabyte.tw
您也可以到技嘉网站，点选右上角的国别选单，选取您所适用的语言。
若您有技术及非技术(业务及市场)的相关问题
时，欢迎到http://ggts.gigabyte.com.tw，选择您所
