用户手册 TH 3030 HABRITA
| NOTICE DE MONTAGE de la pergola THONON p2 / 8 Référence TH 3030 | |||||||
| Vérifier que vous avez bien toutes les pièces avant d'effectuer le montage | Demande sav | ||||||
| Réf. | Qté. | Dessin pièce | Dimensions (en mm) | Observation | Qté. | ||
| 1 | 4 | 40 | 70 | 2235 | |||
| 2 | 4 | 40 | 70 | 2310 | |||
| 3 | 2 | 40 | 70 | 3000 | |||
| 4 | 5 | 40 | 70 | 2962 | |||
| 5 | 8 | 40 | 70 | 650 | |||
| q1 | 68 | ∅6 | 70 | ||||
| q2 | 10 | ∅5 | 80 | ||||
| A compléter impératifement pour toute demande SAV et à envoyer par mail à sav@foresta.fr + photo des pieces abîmées | |||||||
| Colis n°: | TH 3030 Colis n°: | NOM DU MAGASIN (ou l'auvent a été acheté) | |||||
| NOM DU CLIENT | |||||||
| PRENOM DU CLIENT | |||||||
| N° de téléphone | |||||||

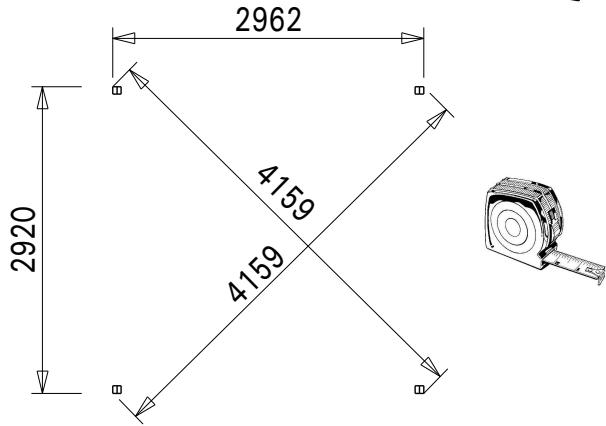

Dimensions en mm

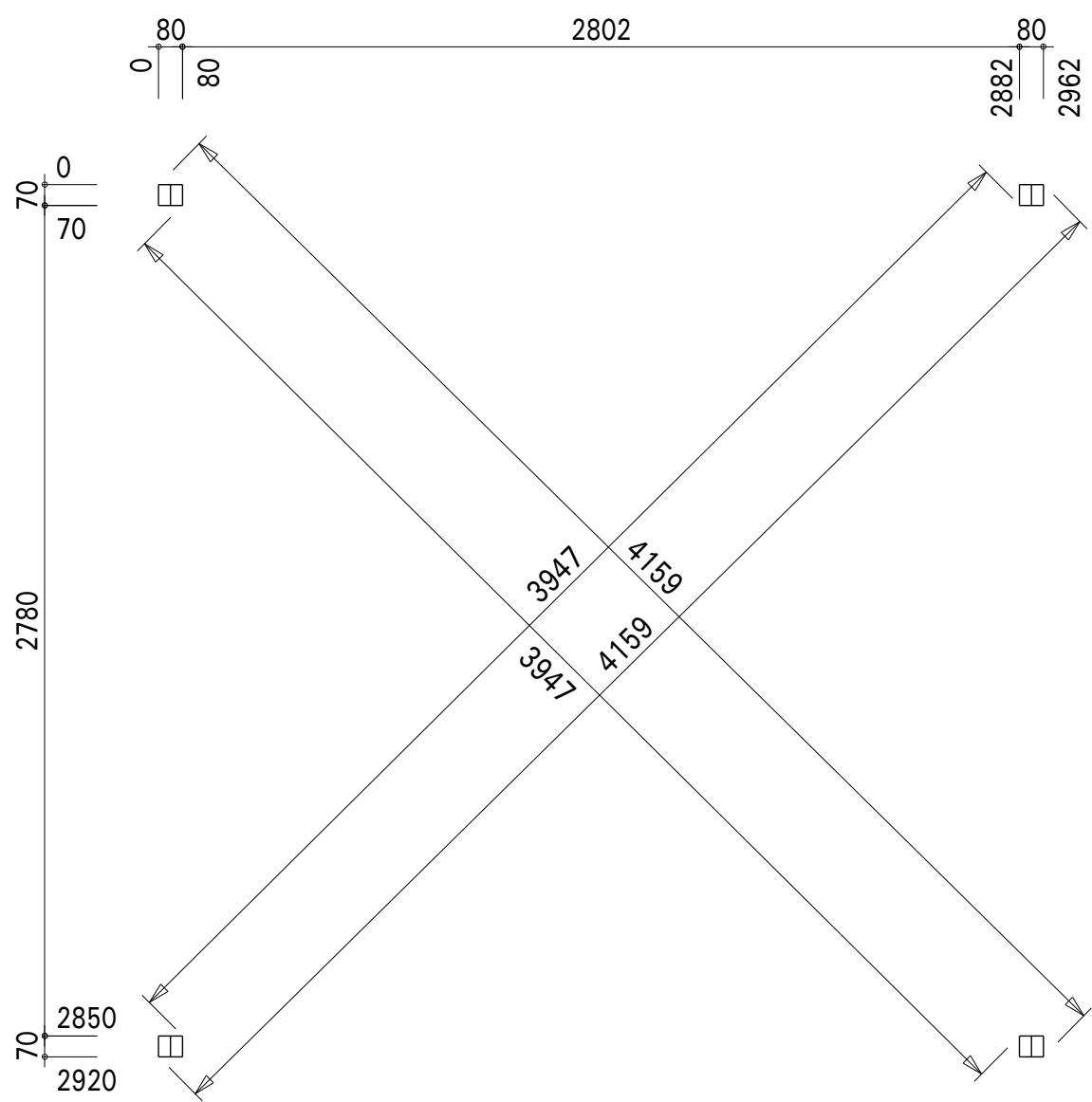

Emplacement des poteaux

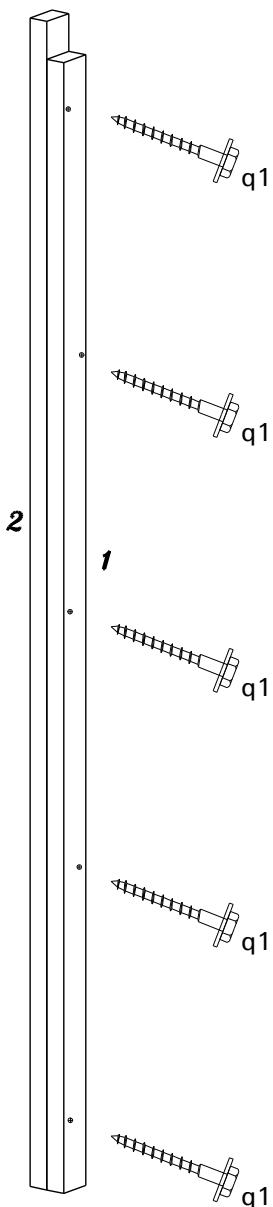

4x
q1
q1
q1
q1
q1

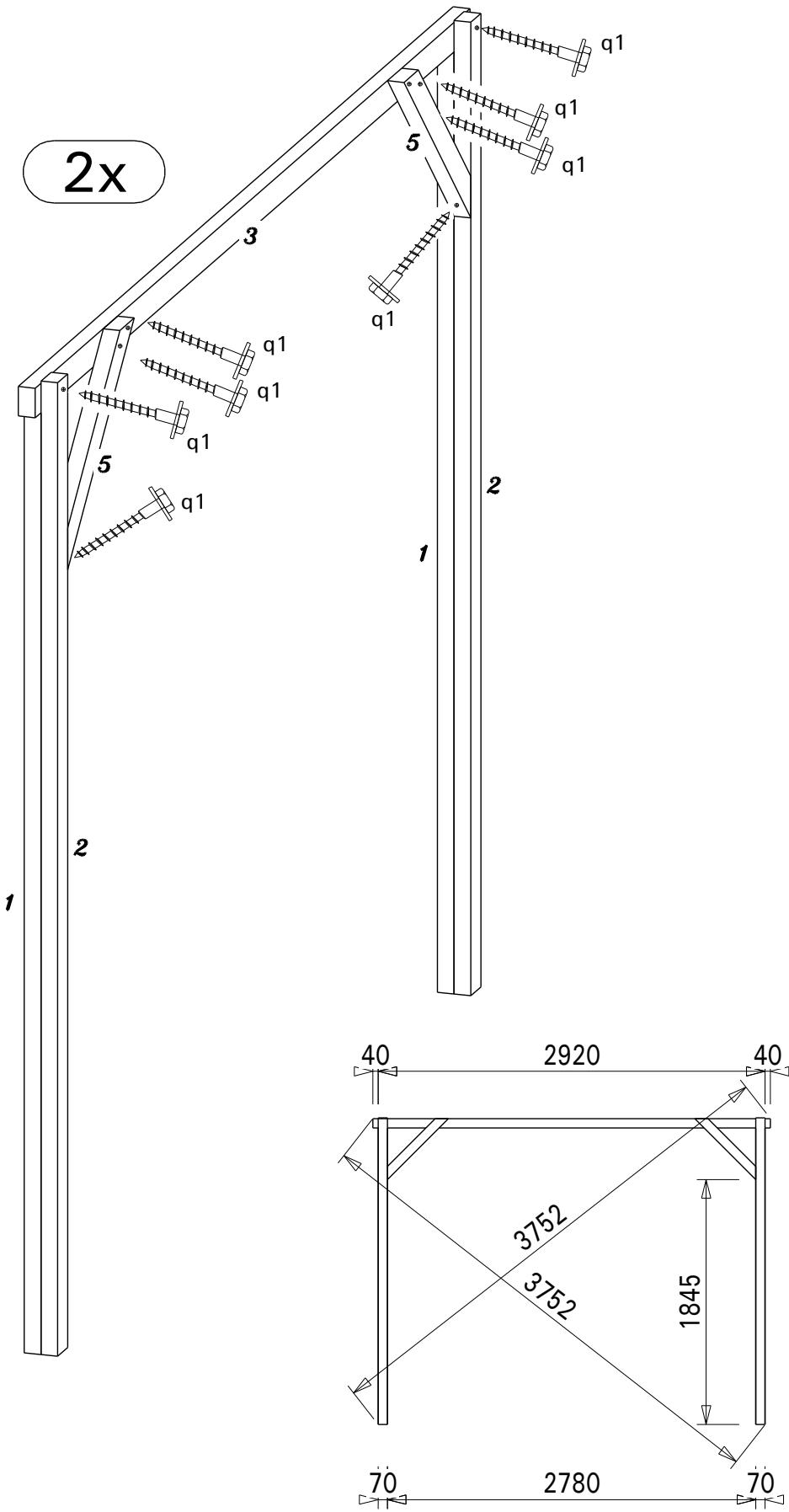

| Réf. | Qté. | Dimensions (mm) | ||
| 1 | 4 | 40 | 70 | 2235 |
| 2 | 4 | 40 | 70 | 2310 |
| q1 | 40 | ∅6 | 70 | |
NOTICE DE MONTAGE de la pergola THONON p5 / 8
Référence TH 3030
pergola THONON p5 / 8
NOTICE DE MONTA RÉFERENCE TH 3030
FORESTANOVA
03 mm
Dimensions en mm
| Réf. | Qtê. | Dimensions (mm) | ||
| 3 | 2 | 40 | 70 | 3000 |
| 5 | 4 | 40 | 70 | 650 |
| Réf. | Qtré. | Dimensions (mm) | ||
| q1 | 16 | Ø6 | 70 | |

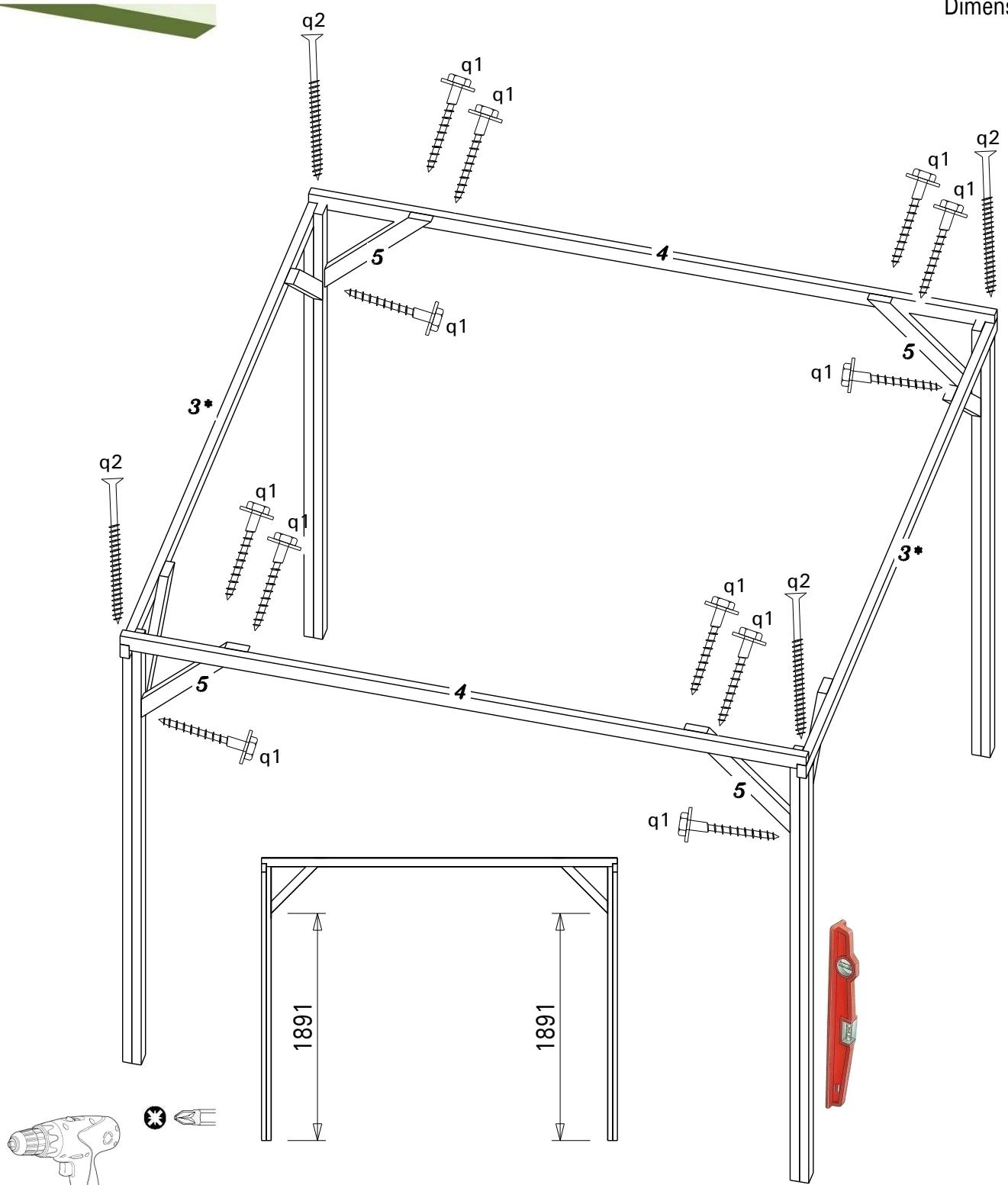

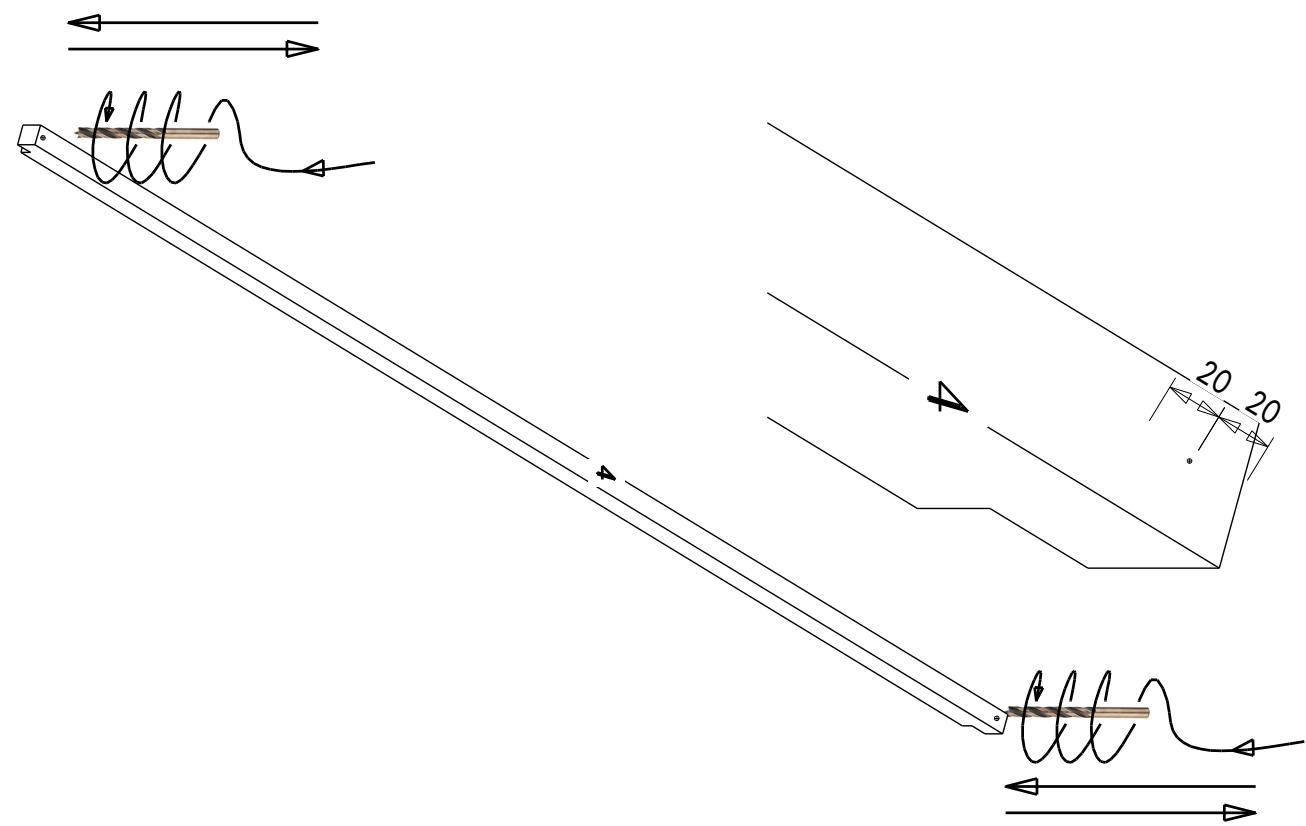

Dimensions en mm
| Réf. | Qtê. | Dimensions (mm) | ||
| 4 | 2 | 40 | 70 | 2962 |
| 5 | 4 | 40 | 70 | 650 |
| q1 | 12 | ø6 | 70 | |
| q2 | 4 | ø5 | 80 | |

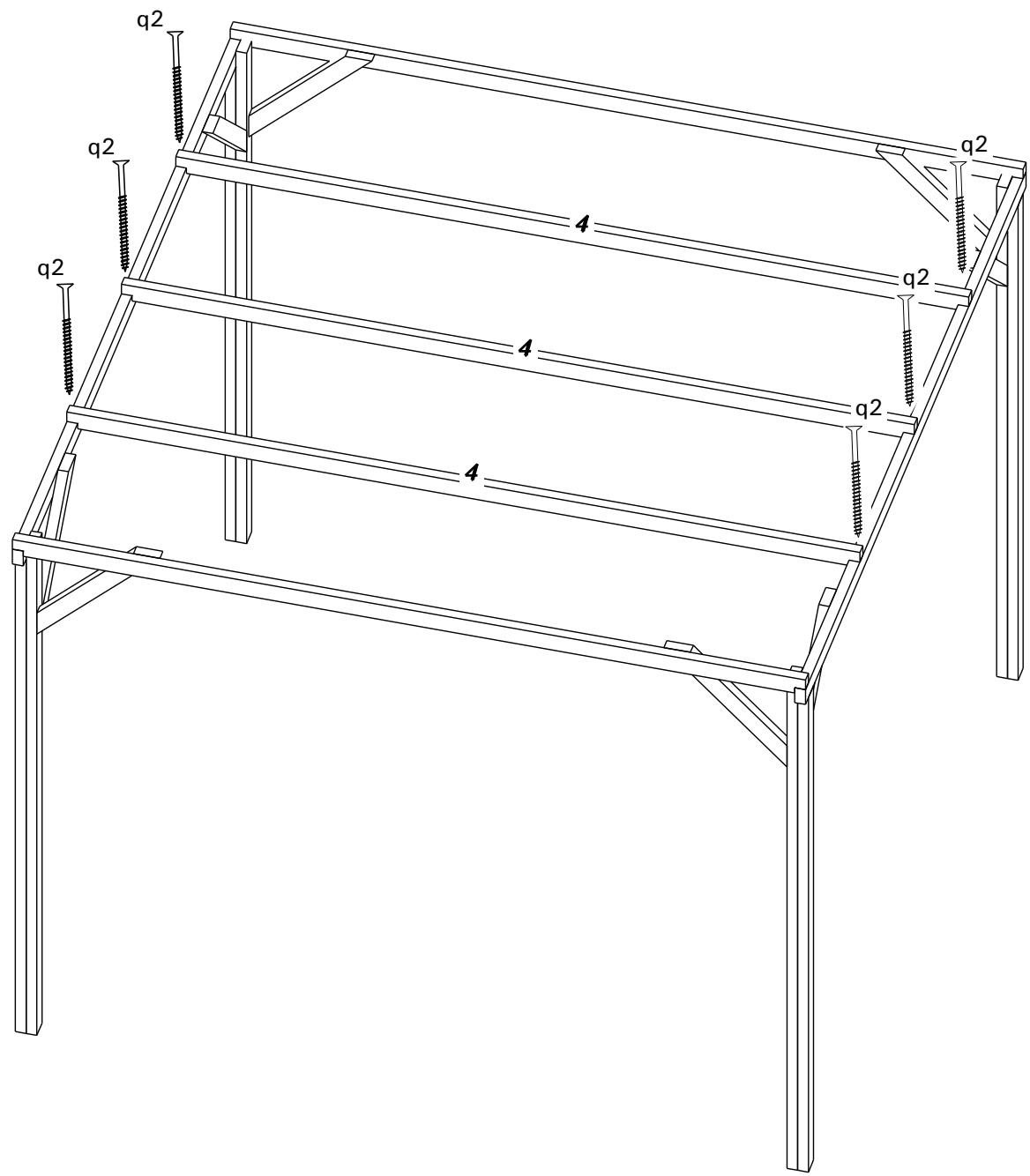

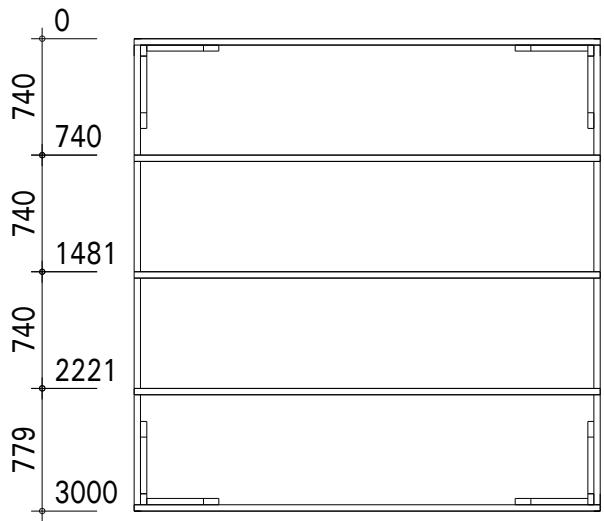

Dimensions en mm
| Réf. | Qtê. | Dimensions (mm) | ||
| 4 | 3 | 40 | 70 | 2962 |
| q2 | 6 | ø5 | 80 | |
