AMP-F10 - 音频放大器 EVERSOLO - 免费用户手册

产品类型	立体声功率放大器
品牌	Eversolo
型号	AMP-F10
放大类别	AB类（带A类偏置）
输出功率（8 Ω）	200W RMS 每声道
输出功率（4 Ω）	320W RMS 每声道
输出功率（2 Ω）	450W RMS 每声道
桥接模式输出功率（8 Ω）	650W RMS
桥接模式输出功率（4 Ω）	950W RMS
总谐波失真+噪声（THD+N）	0.008%（1kHz）
信噪比（SNR）	≥113dB（A计权）
频率响应	10Hz – 30kHz（±0.5dB）
串扰	≤ -95dB（200W/8Ω/1kHz）
阻尼系数	>600（8Ω/1kHz）
输入阻抗（XLR 和 RCA）	10kΩ
输入灵敏度	XLR 23dB：5.2V / XLR 29dB：2.4V RCA 23dB：2.65V / RCA 29dB：1.3V
输入接口	1×XLR平衡，1×RCA非平衡
扬声器输出	2对接线柱（左/右声道）
工作模式	立体声或桥接（可切换）
电源	110-120V 60Hz 或 220-240V 50Hz（手动选择）
最大功耗	1200W
尺寸（宽×深×高）	430×310×147mm（含脚垫）
净重	18kg
随机附件	电源线、触发线、用户手册
保护功能	过流、过热、短路
散热	翼片式散热器
安全等级	I类设备 – 必须接地
保养与清洁	用干软布除尘。请勿使用液体。
备件与可维修性	内部保险丝（由专业人员更换）。由合格技术人员维修。

常见问题 - AMP-F10 EVERSOLO

立体声模式和桥接模式有什么区别？

立体声模式驱动两只独立音箱（每声道一只）。桥接模式将两个声道合并，为一只音箱提供更高功率（4Ω下最高950W RMS）。确保音箱支持相应的功率和阻抗。

如何选择23dB或29dB增益？

如果音箱灵敏度较高（≥90dB），使用23dB避免饱和。如果音箱灵敏度较低或需要更大声压级，使用29dB。通过放大器后面的灵敏度开关进行设置。

如何使用触发功能？

将前级的触发输出（Trigger Out）连接到AMP-F10的触发输入（Trigger In）。当检测到5-12V信号时，放大器会自动开机或关机。桥接模式下，可通过触发输出/输入连接两台AMP-F10实现同步。

LED指示灯颜色代表什么？

白色指示灯表示放大器正常工作。橙色指示灯表示待机状态。指示灯会根据设备状态自动变化。

AMP-F10可以使用哪些类型的音箱？

立体声模式下，AMP-F10可驱动阻抗2Ω至8Ω的音箱；桥接模式下可驱动4Ω至8Ω的音箱。请遵循最大输出功率，以免损坏放大器或音箱。

如何清洁AMP-F10？

清洁前断开电源。使用干软布除尘。切勿使用液体、溶剂或研磨剂，以免损坏电子元件。

如果放大器无法开机怎么办？

检查电源线是否连接牢固，背面的电源开关（115V/230V）是否设置为正确的电压。如果保险丝熔断，更换相同规格的保险丝（必要时请专业人士操作）。

AMP-F10适合家庭影院使用吗？

是的，凭借高功率和XLR/RCA输入，它可轻松集成到家庭影院系统中。立体声模式用于左右声道，桥接模式用于无源低音炮。

XLR和RCA输入有什么区别？

XLR是平衡输入，对噪声和干扰有更好的抑制能力，尤其在长距离传输时。RCA是非平衡输入，但更为常见。建议优先使用XLR以获得最佳音质。

如何在立体声和桥接模式之间切换？

完全关闭放大器并断开音箱。将“立体声/桥接模式”开关拨到所需位置。桥接模式下，将音箱连接到左声道红色接线柱（正极）和右声道红色接线柱（负极）。

用户手册 AMP-F10 EVERSOLO

01 产品简介 P10
02 性能参数 P11
03 硬件端口介绍 P12
04 资源下载 P16

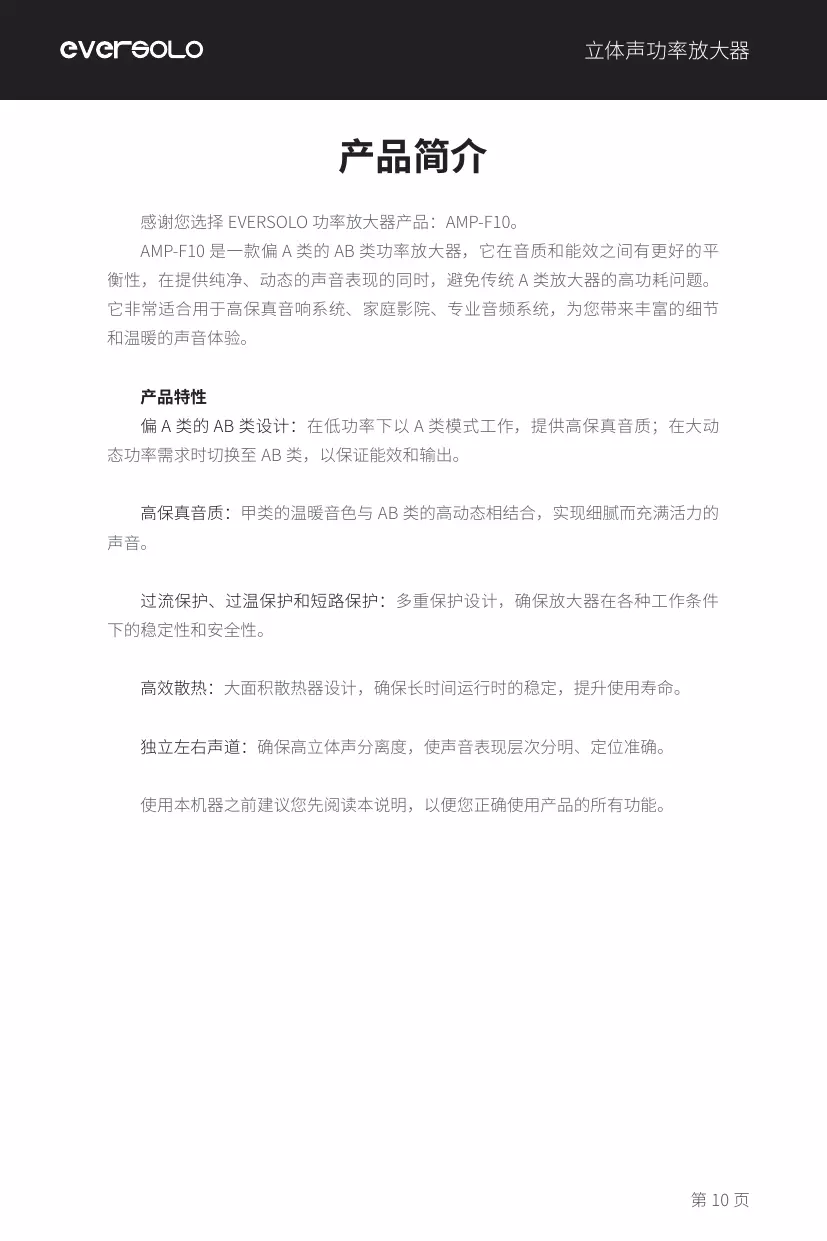

Introduction

感谢您选择 EVERSOLO 功率放大器产品：AMP-F10。

AMP-F10是一款偏A类的AB类功率放大器，它在音质和能效之间有更好的平衡性，在提供纯净、动态的声音表现的同时，避免传统A类放大器的高功耗问题。它非常适合用于高保真音响系统、家庭影院、专业音频系统，为您带来丰富的细节和温暖的声音体验。

产品特性

偏A类的AB类设计：在低功率下以A类模式工作，提供高保真音质；在大动态功率需求时切换至AB类，以保证能效和输出。

高保真音质：甲类的温暖音色与AB类的高动态相结合，实现细腻而充满活力的声音。

过流保护、过温保护和短路保护：多重保护设计，确保放大器在各种工作条件下的稳定性和安全性。

高效散热：大面积散热器设计，确保长时间运行时的稳定，提升使用寿命。

独立左右声道：确保高立体声分离度，使声音表现层次分明、定位准确。

使用本机器之前建议您先阅读本说明，以便您正确使用产品的所有功能。

性能参数

连续输出功率120V/240V AC	200W RMS@8Ω/每通道320W RMS@4Ω/每通道450W RMS@2Ω/每通道650W RMS@8Ω/桥接模式950W RMS@4Ω/桥接模式
工作模式	偏甲类AB类
总谐波失真比+噪声	0.008%@1KHz
信噪比	≥113dB@A-wt
输入接口	XLR平衡*1 RCA非平衡*1
输入阻抗	XLR平衡:10KΩ RCA非平衡:10KΩ
输入灵敏度200W@8Ω/1KHz	XLR Input GAIN:23dB:5.2VXLR Input GAIN:29dB:2.4VRCA Input GAIN:23dB:2.65VRCA Input GAIN:29dB:1.3V
频率响应@1W/8Ω	10Hz-30KHz:±0.5dB
串扰200W@8Ω/1KHz	≤-95dB
阻尼系数@8Ω1KHz	>600
电源需求	110-120V 60Hz/220V-240V 50Hz, 1200W MAX
重量	净重:18KG毛重:21.5KG
尺寸	宽430mm*长310mm*高147mm(包括脚垫)
配件	电源线*1,触发线*1,说明书*1

注意：
AC 电源 115 ~V / 230 ~V 切换的开关位于 AMP-F10 的底部，使用前请确认所在国家 AC 电源的规格，并检查底部的切换开关是否正确。

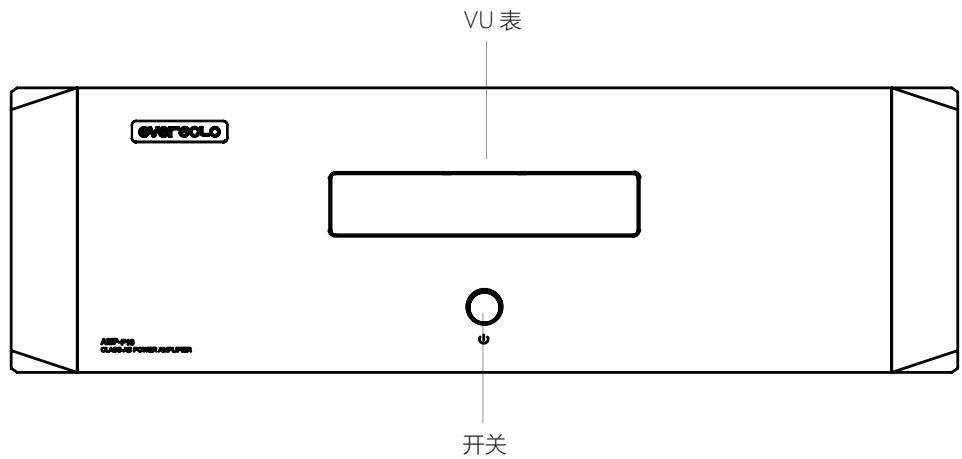

前面板

控制

按键控制设备的主电源启动或者是关闭，它是一个待机功能按键，可搭配触发功能一起使用，当Trigger In口检测到有触发线插入时，待机按键无效，通过Trigger来开关机。

按键周边是双色的LED灯圈，它通过颜色的变化来指示AMP-F10功放的工作状态。

白色：AMP-F10的主电源已经启动，功放已经打开并进入工作状态

橙色：AMP-F10的电源已经进入了待机状态

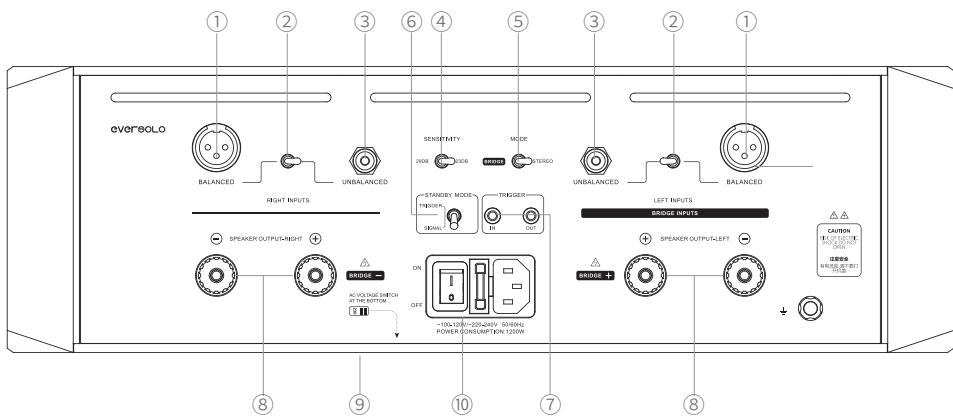

后面板

接口说明：

① 平衡 XLR 输入

将此平衡XLR插座通过信号线连接到您的前级放大器或者其它的音源播放器以向功放模块提供信号。如果您有的选择，强烈建议您选择平衡XLR插座作为您的信号输入选择，因为平衡XLR接口与非平衡RCA输入来对比，平衡XLR接口能提供更卓越的抗噪声能力。

平衡XLR信号插座的接线方式如下：

② 信号输入模式选择开关

通过此开关来选择您的信号输入形式是RCA或者是XLR.

③ 非平衡RCA输入

将此非平衡RCA插座通过信号线连接到您的前级放大器或者其它的音源播放器，以向功放模块提供信号。

④ 灵敏度切换

AMP-F10提供2档增益开关23dB和29dB，可根据扬声器的灵敏度来选择增益。

⑤ 立体声和桥接模式切换

通过立体声和桥接模式间切换，您的功率放大器能够适应多种应用需求。

注意事项

关闭电源：在切换模式前，确保放大器电源已关闭，且所有连接的扬声器已断开，以确保操作安全。桥接模式下的负载要求：确保扬声器阻抗符合桥接模式的功率输出要求，避免负载过低造成功放和扬声器损坏。

扬声器功率匹配：使用桥接模式时，请确保扬声器的功率承受范围与桥接输出相匹配，避免因功率过大损坏扬声器。

⑥ 待机模式

触发模式：当系统没有检测到Trigger In端口有触发线插入，可以通过待机按键启动或关闭主电源；当系统检测到Trigger In端口有触发线插入，则待机按键失效，通过前级功放或者其它的信号源输出的Trigger信号来启动或关闭主电源，触发信号触发电压5-12V。

信号模式：当前级功放或其它信号源没有信号输入或信号幅度过低，20分钟后，AMP-F10自动进入待机模式，为您节省电能；当有音频信号输入或调大音量可重新启动AMP-F10。

⑦ 外部触发输入及输出

Trigger Out: 当 AMP-F10 工作在桥接模式，可使用触发线连接另一台 AMP-F10 的 Trigger In, 实现多台设备的联动。

⑧ 喇叭输出端口

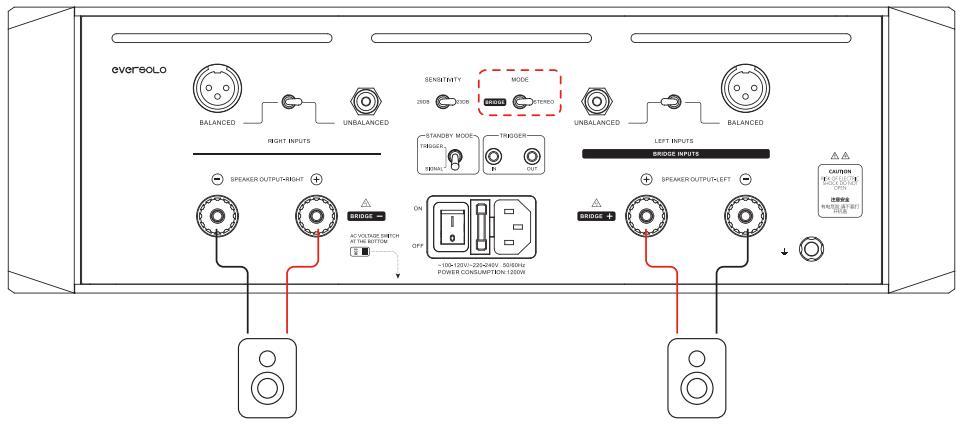

立体声输出时：喇叭端子红色为正极输出，连接扬声器的正极接线柱；喇叭端子黑色为负极输出，连接扬声器的负极连接柱；

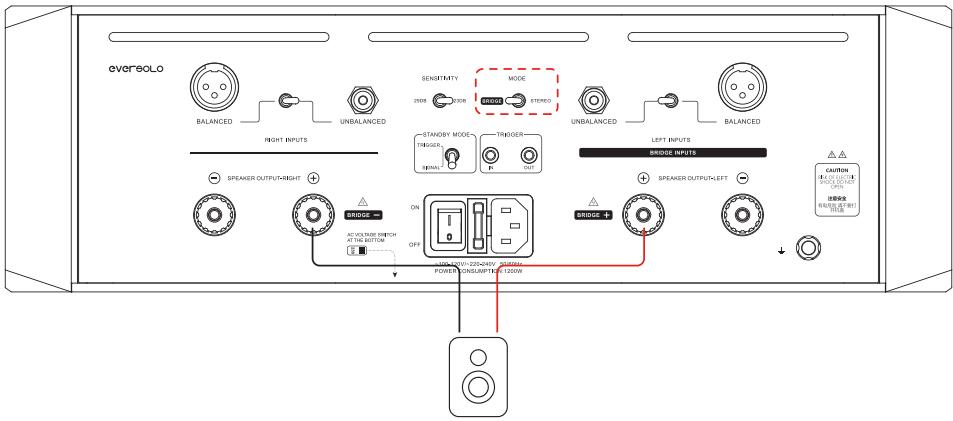

桥接输出时：左通道喇叭端子红色连接扬声器的正极接线柱，右通道喇叭端子红色连接扬声器的负极接线柱。

⑨ AC 电源切换开关
⑩ AC插座、保险丝、电源开关

资源下载

更多教程，请访问官网:www.eversolo.com，点击下载页面或扫描二维码。

微信公众号

特别说明：

为了提升用户体验，本说明内容可能与产品实际使用存在差异，本机功能或者参数如有调整，恕不另行通知。

更多使用方法，请访问官方网站：www.eversolo.com进行查阅。

安全警示：

1、本设备不得遭受水溅或水滴，不得在设备上放置类似花瓶一类装满液体的物品。
2、本设备断开电源装置为电源输入插头或背面电源开关，为了便于操作，电源插头或电源开关附近不能被其他物体阻挡。
3、本设备为I类产品，使用此产品须确保要有良好的接地措施。
