产品类型	LCD投影仪
型号	VPL-CW275
品牌	Sony
尺寸（宽 x 高 x 深）	约 406 x 113 x 330 毫米
重量	约 5.6 千克
电源	内置电源，100-240 V AC，50/60 Hz
光源	灯泡（UHP），210 W
亮度	3000 lm (ANSI)
对比度	3000:1
投影技术	3LCD（3 × 0.59 英寸面板）
分辨率（原生）	WXGA (1280 × 800)
灯泡寿命	最长 6000 小时（标准模式）
投影比	1.3:1 到 1.7:1
镜头移位	垂直：±5%，水平：±5%
接口	HDMI (2), VGA (D-Sub 15), 复合视频, S-Video, USB (A型), 音频输入 (3.5 mm)
扬声器	内置，10 W（单声道）
工作温度	0 °C 至 35 °C
清洁	定期清洁空气过滤器；用柔软干布擦拭外壳
安全	Kensington 锁；儿童锁（按键锁定）
维修/备件	专业经销商或授权索尼服务合作伙伴；灯泡可作为备件购买
包装内容	投影仪，电源线，遥控器（含电池），用户手册，CD-ROM

常见问题 - VPL-CW275 SONY

如何开启索尼 VPL-CW275 投影仪？

按下遥控器或设备上的待机按钮。等待运行指示灯变为绿色。

投影仪支持什么分辨率？

原生分辨率为WXGA (1280 × 800)。它也可以缩放更高的分辨率。

如何调节焦距？

旋转镜头上的对焦环直到图像清晰。如有需要可重复操作。

如何清洁空气过滤器？

关闭设备并拔掉电源插头。取出底部的过滤器，用吸尘器或水清洁，晾干后重新安装。

LED 指示灯的含义是什么？

ON/STANDBY LED 运行时亮绿色，待机时亮橙色。WARNING LED 过热或灯泡故障时闪烁或亮红色。更多详情请参阅手册。

我可以将投影仪吊装在天花板上吗？

可以，投影仪适用于吊装。使用合适的安装套件并确保充分通风。

如何更换灯泡？

关闭设备并拔掉电源插头。等待 1 小时冷却。松开灯泡盖，更换灯泡（型号：LMP-C210），然后合上盖子。在菜单中重置灯泡使用时间计数器。

为什么投影仪不显示图像？

检查信号源、线缆以及设备是否设置为正确的输入。按遥控器上的INPUT 按钮。确保灯泡亮起且盖子正确关闭。

如何调整梯形校正？

按遥控器上的KEYSTONE 按钮。使用方向键校正垂直变形。或者也可以启用自动校正。

我在哪里可以找到用户手册？

用户手册以PDF格式附在随附的 CD-ROM 上。您也可以在索尼官网下载或在 notice-facile.com 上找到。

用户手册 VPL-CW275 SONY

4 エアーフィルターカバーを元に戻す。

ご注意

在使用本机之前，请先仔细阅读本书并妥善保存以便将来参考。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

警告

此设备必须接地。

警告

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

注意

LAN接口注意事项

为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。

警告

1 请使用经过认可的电源线 （3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。

2 请使用符合特定额定值（电压、电流）的电源线 （3 芯电源线）/ 设备接口 / 插头。

如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。

重要

设备铭牌位于底部。

警告

危险的运动部件

手指和人体不要靠近

警告

防止投影机掉落

天花板安装时，请采取用绳索固定投影机等措施以防止投影机从天花板掉落。确保让合格的维修人员安装投影机。

使用前须知

安全须知

- 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。

- 万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。

- 数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。

- 拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。

- 墙上电源插座应安装于设备附近使用方便的地方。

- 即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。

- 投影灯点亮时，请不要直视镜头。

- 请不要将手或物品放在通风孔附近，注意排出的空气较热。

- 当您调节本机的高度时，小心不要让前撑脚（可调节）夹到您的手指。不要在前撑脚（可调节）伸出的状态下用力按压投影机的顶部。

- 避免使用带低压限制的延长线，否则可能造成短路和人身事故。

- 在移动安装于地板上的投影机时，不要将手指卡入装置和地面之间。

- 投影机箱打开和箱盖打开时，不得搬运投影机。

- 不得将本机安装在靠近电暖炉或排气管等热源的位置，也不得放置于易受阳光直射、灰尘过多、潮湿、机械振动或冲击的位置。

- 切勿自己将投影机安装到天花板或者移动。务必咨询 Sony 公司专业技术人员（需收费）。

- 如果通风孔堵塞而造成内部热量蓄积，可能导致火灾或损坏本机。若要保持通风良好并防止内部热量蓄积，请遵守以下事项：

- 请在本设备周围留出超过 30 ~cm 的空间（第4页）。

- 请避免使用物品遮盖通风孔（排气 / 进气）。

- 请勿将本机放置于出厂包装纸、软布、纸、垫子或纸片等物品表面上。通风孔可能会吸入这些物品。

- 在投影期间请勿在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用画面消除功能停止投影。

- 请勿将安全棒用于防止偷窃或安装本机。如果使用安全棒提起本机或悬挂本机，可能会造成本机掉落和损坏，并可能导致人员受伤。

- 当安装至天花板时，务必牢牢固定箱盖。

安装须知

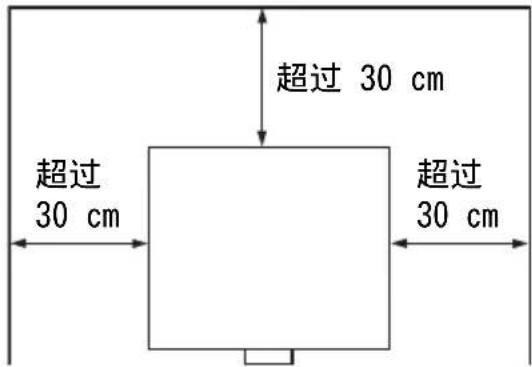

- 安装本机时，请在墙壁等与本机之间留出如图所示空间。

- 请避免在本机水平倾斜 15 度以上时使用本机。

- 请避免在温度或湿度非常高，或温度非常低的场所使用本机。

- 请避免将本机安装在受空调的冷暖风直接吹拂的地方。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。

- 避免将本机安装于温度或烟雾传感器附近。在这样的场所安装可能会导致传感器的误动作。

- 当在海拔 1500 米或更高的地区使用本机时，请将菜单中的 “高海拔高度模式” 设置为 “开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。

关于清洁镜头和机壳

• 清洁前务必断开交流电源线与交流电源插座的连接。
• 如果使用脏布擦拭本机，可能会刮伤机壳表面。
• 如果本机暴露于杀虫剂等挥发性物质中或本机长时间与橡胶或乙烯基树脂产品接触，本机的表面涂层会被破坏或脱落。

- 请勿用手触摸镜头。

- 清洁镜头表面：请用眼镜清洁布等软布轻轻擦拭镜头。使用稍微浸过水的软布可以擦除顽固的污渍。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。

- 清洁机壳：使用软布轻轻擦拭机壳。使用稍微浸过中性清洁剂并拧干的软布可以擦掉顽固的污渍，然后使用柔软的干布进行擦拭。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。

关于照明

为了获得最佳图像，不应该让屏幕的正面暴露在直射照明或阳光下。

关于 LCD 投影机

本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续出现微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。

并且，当您使用多台 LCD 投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。

屏幕

当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。

冷却扇

投影机内部装有的冷却扇可以防止内部温度升高，但稍微有些噪声。这是制造过程的正常结果，并不表明出现故障。如果出现异常噪声，请向Sony专业人员咨询。

投影灯

用作光源的投影灯内含具有很高内压的汞。高压汞灯具有下列特性：

• 随着投影灯使用时间的增加，其亮度将会降低。
• 敲打投影灯可能会导致投影灯破损并伴有响声，随着投影灯使用时间的增加，投影灯会损坏或老化。投影灯可能会无法点亮并可能烧坏。
• 投影灯的寿命根据各投影灯的个体差异或使用条件而有所不同。因此，投影灯在到达指定的可使用时间之前就可能会破损或无法点亮。
• 投影灯也可能在超过了可使用时间才破损。如果投影图像上显示更换信息，即使投影灯仍可以正常点亮，也请尽快更换投影灯。

搬运

本机为精密设备。搬运本机时，请勿使本机受到撞击或掉落。否则可能会损坏本机。

关于旧产品的处理

请不要将旧的产品与一般的生活垃圾一同弃置。正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。具体处理方法请遵循当地的规章制度。

检查随机附件

RM-PJ7 遥控器 (1)

锂电池 (CR2025) (1)

已安装电池。使用遥控器前，请撕下绝缘膜。

迷你 D-sub 15 芯电缆 (1.8 米) (1)

(1-967-100-11/Sony)

将附带的 CD-ROM 插入电脑的 CD-ROM 驱动器，片刻后 CD-ROM 会自动启动。选择想要阅读的使用说明书。如果 CD-ROM 没有自动启动，请打开 CD-ROM 中的 “index.htm” 文件。

电脑中必须安装有 Adobe Acrobat Reader 5.0 或更高版本才能阅读 CD-ROM 中存储的使用说明书。

安装电池

1 拉出锂电池舱。

如图所示，用棍状物拉出电池舱。

3 合上锂电池舱。

注意

如果更换的电池不正确，就会有爆炸的危险。

只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。

安装电池

为避免爆炸风险，请使用锂电池（CR2025）。

【电池使用安全须知】

• 不得将电池充电。
• 不得将电池投入火中，加热、分解或改造。
• 应使用指定种类的电池。
• 应使用推荐期限内的电池。
• 应按极性正确安装电池。
• 应及时取出耗尽电池。
• 不得将电池新旧混用。
• 不得将电池弃于水、海水，或弄湿。
• 不得将电池放在小孩容易触及的地方。
• 严禁直接焊接电池。
• 应正确安装电池以防止电池短路。

选择菜单语言

菜单、信息等显示语言的出厂设定为英文。

若要更改画面显示语言，请按以下步骤操作：

1 将交流电源线的插头插入电源插座。

2 打开投影机。

按 1/①键。

3 按 MENU 键显示菜单。

如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置（第 10 页）。

4 选择菜单语言。

①按↑或↓键选择(菜单设定,然后按 ENTER 键。
② 按 ↑ 或 ↓ 键选择 “语言（A）”，然后按 ENTER 键。

③ 按 ↑/↓/←/→ 键选择一种语言，然后按 ENTER 键。

5 按 MENU 键关闭菜单画面。

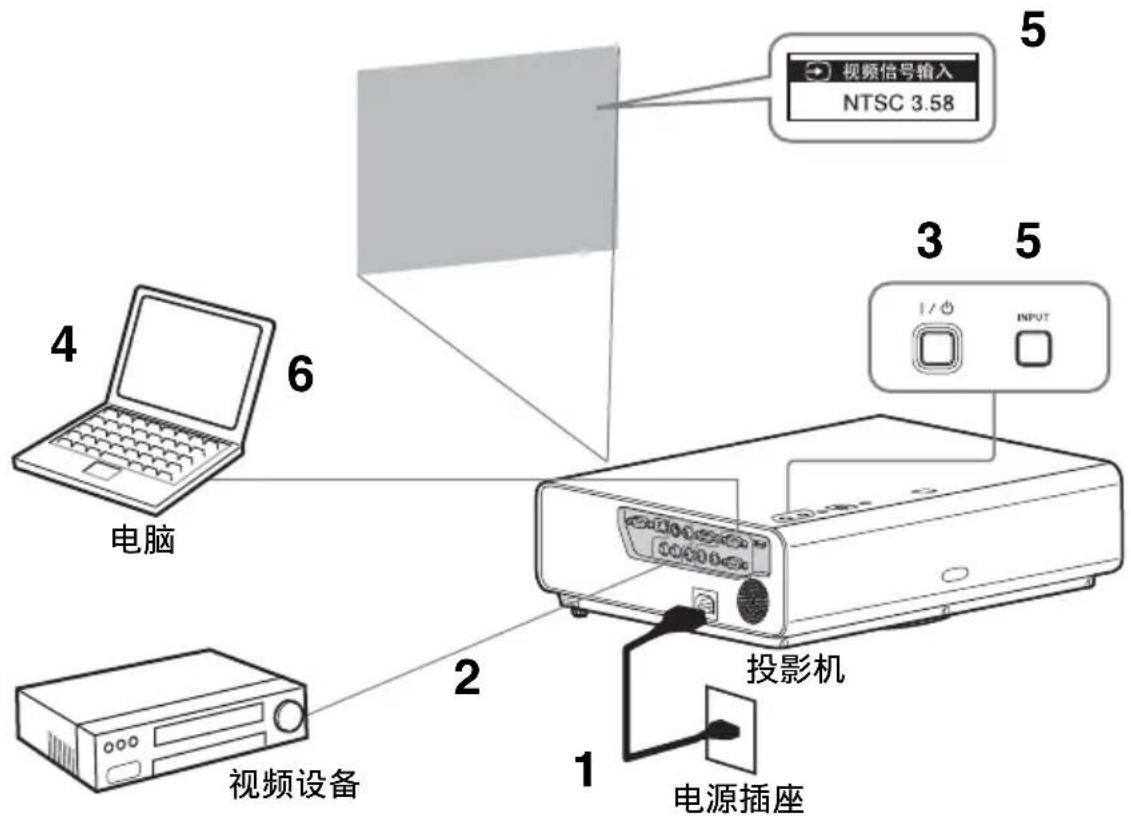

投影图像

投影的图像大小视投影机与银幕之间的距离而定。安装投影机使投影的图像符合银幕大小。有关投影距离与投影图像大小的详细说明，请参见“投影距离和镜头移位范围”。

1 将交流电源线的插头插入电源插座。
2 将所有设备连接至投影机。
3 按 I/⏻以打开本机。
4 打开连接的设备。
5 选择输入源。 每次按投影机上的 INPUT 键时，输入信号将切换。反复按 INPUT 键选择要投影的图像。

6 若要从电脑投影图像，将电脑设定为输出到外接显示器。 视电脑类型而定，将电脑切换到输出至投影机的方法各不相同。

(例如)

7 调节投影图像的聚焦和画面位置（第 10 页）。

调节投影图像

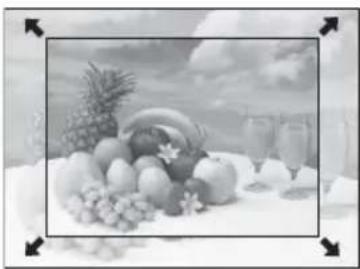

聚焦 尺寸 (缩放) 位置 (镜头移位)
↓
聚焦环	缩放控制杆	2垂直移位螺丝1水平移位螺丝

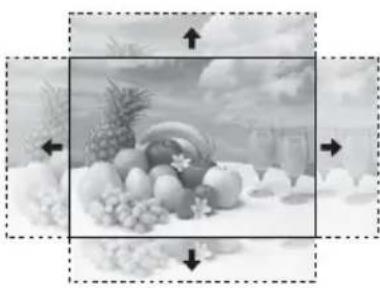

通过镜头移位来调节投影机的倾斜度

可以通过转动镜头移位螺丝来调节投影图像的位置（垂直移位螺丝和水平移位螺丝）。

1 用手指向上抬起镜头移位盖的底侧，将其取下。

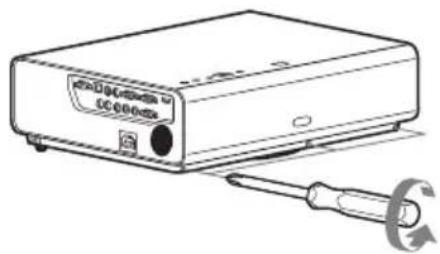

2 将十字型螺丝刀插入本机内部的 ①水平移位螺丝并转动以进行左右调节，插入 ②垂直移位螺丝并转动则可上下调节。切勿直视镜头。继续转动这些螺丝会使镜头移位返回原位。调节螺丝将镜头移位设定到理想位置。有关调节范围的详细说明，请参见 “镜头移位范围”。

3 将镜头移位盖装回本机。

②垂直移位螺丝

可以通过按本机上的侧按钮调节投影机的高度。

通过使用前撑脚（可调节）改变摄影机的倾斜度，可调节投影图像的位置。

如何改变角度

1 按下本机侧面的撑脚调节按钮。
2 按住此按钮，将主机升高到所需角度。
3 松开撑脚调节按钮。
4 若要精确定位，请转动本机底部的左右前撑脚（可调节）。

• 小心不要让投影机压到您的手指。
• 请不要在前撑脚（可调节）顶起状态下用力按压投影机的顶部。这可能会引起故障。

改变投影图像的纵横比

按遥控器上的 ASPECT 改变投影图像的纵横比。也可以在输入设定菜单的纵横比中改变设定。

校正投影图像的梯形失真 （梯形失真校正功能）

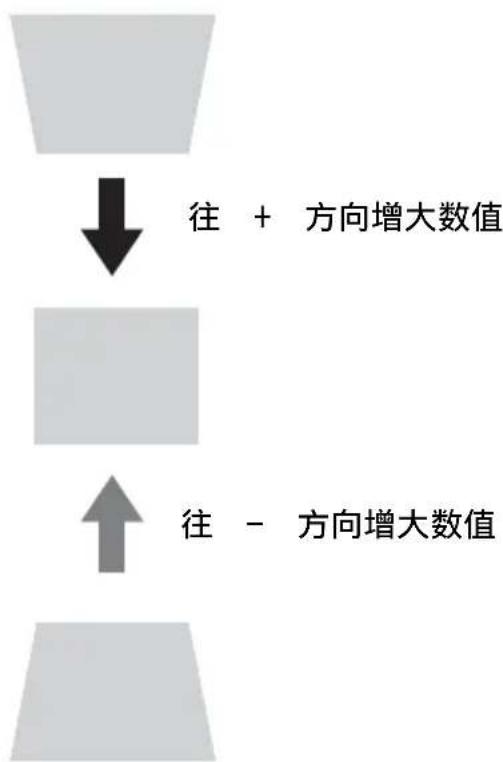

当投影的图像呈梯形 （向上或向下形成形成锥角）时

当屏幕倾斜时，梯形失真校正功能可能无法自动工作。此时，请手动设定梯形失真校正。

1 按一下遥控器上的KEYSTONE或选择安装设定菜单中的垂直梯形校正。
2 使用 /// 设定数值。设定值越高，投影图像的上部越窄。设定值越低，底部越窄。

当投影的图像呈梯形 （向右或向左形成形成锥角）时

1 按两下遥控器上的KEYSTONE或选择安装设定菜单中的水平梯形校正。

2 使用 / / / 设定数值。设定值越高，投影图像的右部越窄。设定值越低，左部越窄。

往 - 方向增大数值 往 + 方向增大数值

注意

• 由于梯形失真校正调节是电子修正，可能会发生图像质量下降。
• 视通过镜头位置功能调节的位置而定，图像的纵横比可能会与原始纵横比不同，或者投影的图像可能会由于梯形失真校正调节而失真。

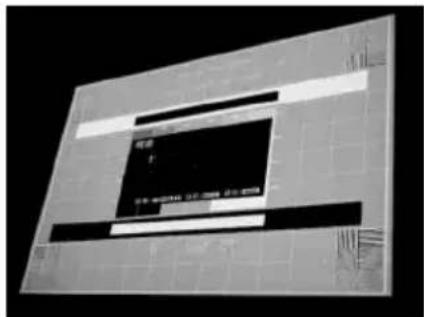

修正图像扭曲 （弯曲修正功能）

可以通过弯曲修正功能修正图像扭曲

1 按三下遥控器上的 KEYSTONE，或在安装设定菜单中选择 “弯曲”，然后选择 “调节”。
2 显示指南。

要修正的图像角

1 使用 /// 移动 □ 选择要修正的角。

如果按 ENTER，将返回光标显示。

使用此光标调节。

2 使用 /// 调节要修正的角的位置。

1 使用 ↑/↓/←/→ 移动 □ 选择要修正的角。

如果按ENTER，可以切换到光标显示。

使用此光标调节。

2 可以使用 / / / 调节边缘的偏转。可以使用 / 调节边缘的中央位置。对于偏转范围，请使用 / 。您可以单独调节左/右边沿。

注意

调节边缘的中央位置时，将同时调节右边和左边边缘。

修正偏转 ②- 图像的顶部 / 底部边缘

1 使用 /// 移动 □ 选择要修正的角。

如果按ENTER，可以切换到光标显示。

使用此光标调节。

2 可以使用 / / / 调节边缘的偏转。可以使用 / 调节边缘的中央位置。对于偏转范围，请使用 / 。您可以单独调节上 / 下边沿。

注意

调节边缘的顶部位置时，将同时调节顶部和底部边缘。

当信号从电脑输入时，将自动调节投影图像的相位、位距和移位（APA （自动像素调整））

按遥控器上的 APA。在设定时再按一次以取消。

如果智能 APA 设定为开，在输入信号时会自动执行 APA。

关闭电源

1 按主机或遥控器上的 I/⏻键。

出现关机信息。

如果一段时间内没有按任何键，投影机将关闭。

如果在屏幕上显示关机信息时按投影机或遥控器上的 I/○，投影机将重新启动。

2 拔掉电源插座中的交流电源线。

在步骤 1 后，冷却扇将继续运转一段时间以减少内部蓄热，然而，在冷却扇停止运转前，也可拔下交流电源线插头。

关闭而不显示确认信息

按住主机上的 I/⏻键数秒钟。

ECO 计

此计显示投影机 ECO 功能的当前效能。（有关 ECO 功能的详细说明，请参见 “ECO MODE 键”，“自动节电方式” 和 “投影灯模式”。）投影机关机时会显示叶子图标。所显示图标的数量根据使用 ECO 功能而产生的节能效果而异。

指示灯

指示灯能用于检查投影机的状态并通知您投影机运行异常。

如果投影机呈现异常状态，请依照下表查找问题。

ON/STANDBY 指示灯

状态含义/解决方法
红色点亮	投影机处于待机模式。
绿色闪烁	·投影机电源接通后投影机准备操作。·关闭投影机电源后,投影灯冷却。
绿色点亮	投影机电源开着。
橙色点亮	投影机处于自动节电方式(投影灯关闭)。
红色闪烁	投影机处于异常状态。用闪烁次数表示症状。根据以下指导查找问题。如果重新出现此症状,请向Sony公司专业技术人员咨询。
闪烁两次	内部温度异常升高。检查以下事项。·检查通风孔是否堵塞。·检查空气滤网是否阻塞。(第20页)
闪烁六次	拔掉电源插座中的交流电源线。确认ON/STANDBY指示灯熄灭后,将电源线重新插入电源插座,然后打开投影机。
其它闪烁次数	请向Sony公司专业技术人员咨询。

LAMP/COVER 指示灯

状态含义/解决方法

红色闪烁用闪烁次数表示症状。根据以下指导查找问题。

闪烁两次投影灯盖或空气滤网盖安装不牢固。(第18、20页)

闪烁三次投影灯温度异常升高。关闭电源,并等投影灯冷却后再打开电源。如果此症状重新出现,则投影灯可能已烧坏。在此情况下,请更换新的投影灯(第18页)。

更换投影灯

如果投影图像上显示的信息或 LAMP/COVER 指示灯通知您须更换投影灯，则请更换新的投影灯（第 17 页）。

使用 LMP-C280 投影机灯泡 （非附带）进行更换。

注意

• 关闭投影机电源后，投影灯的温度仍然很高。如果触摸投影灯，手指可能会被烫伤。更换投影灯时，请在关闭投影机电源后至少等候 1 个小时让投影灯充分冷却。
• 请勿在取下投影灯后让金属或易燃物进入投影灯更换插槽，否则可能会导致触电或火灾。请勿将手放进插槽内。

注意

• 如果投影灯破损，请联系Sony公司专业技术人员。请勿自行更换投影灯。
• 取下投影灯时，请务必抓住指定位置并将其径直拉出。如果触碰指定位置以外的投影灯部分，则您可能会被烫伤或受伤。如果在投影机倾斜时拉出投影灯，万一投影灯损坏，碎片可能散落并导致人身伤害。

1 关闭投影机电源并从电源插座拔出交流电源线。
2 当投影灯已经充分冷却后，即可松开 3 个螺丝打开投影灯盖。

安装到天花板上时，可以取下投影灯盖一段时间。

注意防止投影灯盖因未固定而跌落。当投影灯盖处于打开状态时，请勿对其用力。

3 松开投影灯上的 3 个螺丝，然后握住投影灯抓握块将其拉出。

4 将新的投影灯完全插入，使其固定到位。拧紧 3 个螺丝。

确保投影灯和投影灯盖按原样牢固安装。否则将无法打开投影机电源。

6 将交流电源线连接至电源插座，然后打开投影机电源。

7 重设有关下一次更换时间通知的投影灯操作时间。

选择操作设定菜单上的“重设投影灯操作时间”，然后按 ENTER 键。当出现信息时，请选择“是”重设投影灯操作时间。

清洁空气滤网

当投影图像上出现信息时，请清洁空气滤网。

如果在清洁后仍然无法除掉空气滤网上的灰尘，请更换新的空气滤网。有关新的空气滤网的详情，请咨询公司专业技术人员。

注意

如果忽视清洁空气滤网，则灰尘可能会积聚从而造成堵塞。因此，本机内部的温度可能会升高从而造成故障或火灾。

1 关闭投影机电源并从交流电源插座拔出交流电源线。

2 抽出空气滤网盖。

注意

如果在电源打开并且交流电源线未与交流电源插座断开时拆下空气滤网盖，请勿触摸本机内部的风扇，否则可能会造成人身伤害。

3 用吸尘器清洁空气滤网。

取下滤网固定器以取下空气滤网。

空气滤网包含

2 个滤网。

上滤网：黑色

下滤网：灰色

4 将空气滤网盖安装至本机。

注意

确保牢固安装空气滤网盖。未正确安装此盖可能会造成故障。
