Tipo de producto	Proyector LCD
Modelo	VPL-CW275
Marca	Sony
Dimensiones (An x Al x Pr)	aprox. 406 x 113 x 330 mm
Peso	aprox. 5,6 kg
Alimentación eléctrica	Fuente de alimentación incorporada, 100-240 V CA, 50/60 Hz
Fuente de luz	Lámpara (UHP), 210 W
Brillo	3000 lm (ANSI)
Relación de contraste	3000:1
Tecnología de proyección	3LCD (3 paneles de 0,59 pulgadas)
Resolución (nativa)	WXGA (1280 × 800)
Vida útil de la lámpara	hasta 6000 h (Modo: Estándar)
Relación de proyección	1,3:1 a 1,7:1
Desplazamiento de lente	vertical: ±5 %, horizontal: ±5 %
Conexiones	HDMI (2), VGA (D-Sub 15), Compuesto, S-Video, USB (Tipo A), Entrada de audio (3,5 mm)
Altavoz	integrado, 10 W (Mono)
Temperatura de funcionamiento	0 °C a 35 °C
Limpieza	Limpiar el filtro de aire regularmente; limpiar la carcasa con un paño suave y seco
Seguridad	Bloqueo Kensington; bloqueo infantil (bloqueo de teclas)
Reparación / Piezas de repuesto	Distribuidor especializado o centros de servicio autorizados de Sony; lámpara disponible como repuesto
Contenido de la caja	Proyector, cable de alimentación, mando a distancia (con pilas), manual de instrucciones, CD-ROM

Preguntas frecuentes - VPL-CW275 SONY

¿Cómo enciendo el Sony VPL-CW275?

Presione el botón de espera en el mando a distancia o en el dispositivo. Espere hasta que el indicador de funcionamiento se ilumine en verde.

¿Qué resolución admite el proyector?

La resolución nativa es WXGA (1280 × 800). También puede escalar resoluciones más altas.

¿Cómo ajusto el enfoque?

Gire el anillo de enfoque del objetivo hasta que la imagen esté nítida. Esto se puede repetir si es necesario.

¿Cómo limpio el filtro de aire?

Apague el dispositivo y desconecte el cable de alimentación. Retire el filtro de la parte inferior, límpielo con una aspiradora o agua y déjelo secar antes de volver a colocarlo.

¿Qué significan los indicadores LED?

El LED ON/STANDBY se ilumina en verde durante el funcionamiento, en naranja en espera. El LED de advertencia parpadea o se ilumina en rojo en caso de sobrecalentamiento o fallo de la lámpara. Consulte el manual para más detalles.

¿Puedo montar el proyector en el techo?

Sí, el proyector es adecuado para montaje en techo. Utilice un kit de montaje adecuado y asegúrese de que haya suficiente ventilación.

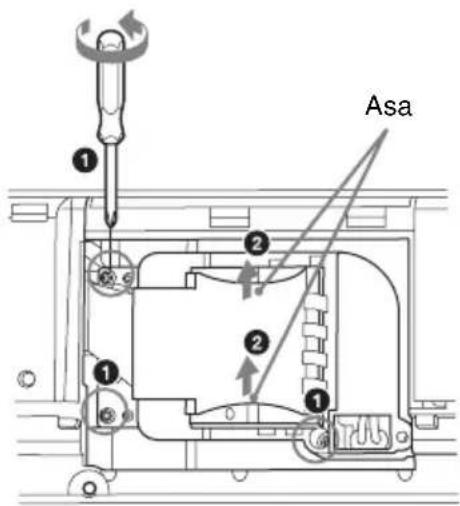

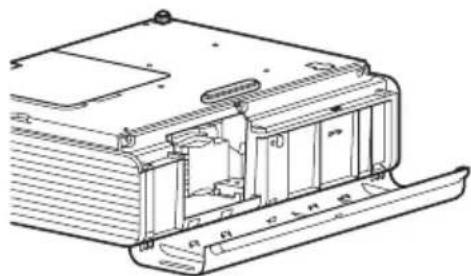

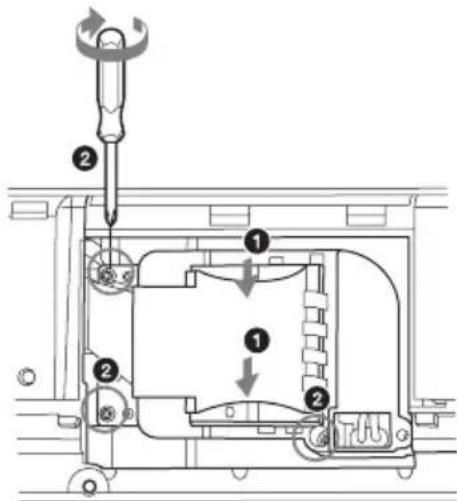

¿Cómo cambio la lámpara?

Apague el dispositivo y desconecte el cable de alimentación. Espere 1 hora para que se enfríe. Afloje la cubierta de la lámpara, cambie la lámpara (modelo: LMP-C210) y cierre la cubierta. Restablezca el contador de horas de la lámpara en el menú.

¿Por qué el proyector no muestra imagen?

Verifique la fuente de señal, el cable y que el dispositivo esté configurado en la entrada correcta. Presione el botón INPUT en el mando a distancia. Asegúrese de que la lámpara esté encendida y la cubierta esté bien cerrada.

¿Cómo ajusto la corrección trapezoidal?

Presione el botón KEYSTONE en el mando a distancia. Con las teclas de flecha corrija la distorsión vertical. Alternativamente, puede activar la corrección automática.

¿Dónde encuentro el manual de instrucciones?

El manual de instrucciones se incluye como PDF en el CD-ROM suministrado. También puede descargarlo desde el sitio web de Sony o encontrarlo en notice-facile.com.

MANUAL DE USUARIO VPL-CW275 SONY

Manual de referencia rápida ____ ES

Para reducir el riesgo de electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ADVERTENCIA ESTE APARATO DEBE CONECTARSE A TIERRA.

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento de la unidad, accione el dispositivo de desconexión para desactivar la alimentación o desconecte el enchufe de alimentación.

PRECAUCIÓN

Acerca del conector LAN

Por razones de seguridad, no enchufe a este puerto un conector de cableado de dispositivo periférico que pueda tener una tensión excesiva.

ADVERTENCIA

1 Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país, si procede.
2 Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión e intensidad.

Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio cualificado.

IMPORTANTE

La placa de características está situada en la parte inferior.

Para los clientes de Europa

El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, 108-0075 Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para asuntos relacionados con el servicio y la garantía, consulte las direcciones entregadas por separado para los documentos de servicio o garantía.

ADVERTENCIA PIEZAS MÓVILES PELIGROSAS MANTENGA LOS DEDOS Y OTRAS PARTES DEL CUERPO ALEJADOS EN TODO MOMENTO

Advertencia

Evite que el proyector se caiga

Si la instalación se realiza en el techo, tome las precauciones necesarias para evitar que el proyector se caiga; por ejemplo, fijelo con un cable. Es muy importante que la instalación del proyector corra a cargo de personal cualificado.

Precauciones

Seguridad

• Compruebe que la tensión de funcionamiento de la unidad sea la misma que la del suministro eléctrico local. Si es necesario adaptar la tensión, consulte con personal especializado de Sony.
• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea revisada por personal especializado de Sony antes de volver a utilizarla.
• Desenchufe la unidad de la toma mural cuando no vaya a utilizarla durante varios días.
• Para desconectar el cable, tire del enchufe. Nunca tire del propio cable.
• La toma mural debe encontrarse cerca de la unidad y ser de fácil acceso.
• La unidad no estará desconectada de la fuente de alimentación de CA mientras esté conectada a la toma mural, aunque haya apagado la unidad.
• No mire al objetivo mientras la lámpara esté encendida.
• No coloque la mano ni ningún objeto cerca de los orificios de ventilación. El aire que sale está caliente.
• Tenga cuidado para no pillarse los dedos con los pies delanteros (ajustables) al ajustar la altura de la unidad. No presione con fuerza la parte superior de la unidad con los pies delanteros (ajustables) extendidos.
• Evite utilizar un cable prolongador con un bajo límite de tensión, ya que puede producir cortocircuitos e incidentes físicos.
• No se atrape los dedos entre la unidad y la superficie del suelo al mover un proyector instalado en el suelo.

• No transporte el proyector guardado en su estuche y con la tapa abierta.

• No instale la unidad en una ubicación cercana a fuentes de calor tales como radiadores o conducciones de aire, ni en un lugar sujeto a la luz directa del sol, demasiado polvo o humedad, vibraciones mecánicas o golpes.

• No monte en ningún caso el proyector en el techo ni lo mueva sin la ayuda de otra persona. Asegúrese de consultar con personal especializado (cualificado) de Sony.
• Si se bloquean los orificios de ventilación, el calor interno aumentará y esto podría provocar un incendio o dañar la unidad. Con el fin de facilitar una circulación de aire adecuada y evitar el recalentamiento interno, siga los consejos que se indican a continuación:

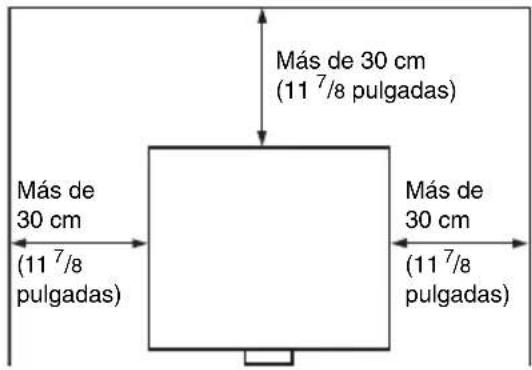

• Deje un espacio superior a 30 cm (11 ^7 /8") alrededor de la unidad (página 4).

- Procure no utilizar ningún objeto que cubra los orificios de ventilación (salida/entrada de aire).

- No coloque la unidad sobre superficies tales como partes del embalaje original, paños suaves, papeles, cojines o trozos de papel. Dichos materiales podrían pegarse a los orificios de ventilación.

- No coloque ningún objeto justo delante del objetivo que pueda bloquear la luz durante la proyección. El calor de la luz puede dañar el objeto. Utilice la tecla de función de apagado de la imagen para interrumpir la imagen.

- No utilice la barra de seguridad para evitar robos durante el transporte o la instalación de la unidad. Si eleva la unidad o la deja suspendida mediante la barra de seguridad, es posible que la unidad se caiga y se dañe, asimismo, podría provocar daños personales.

Para los distribuidores

- Cierre firmemente la tapa de la carcasa cuando lo instale en el techo.

Sobre la instalación

- Cuando instale la unidad, deje espacio entre cualquier pared o similar y la unidad como se muestra en la ilustración.

- Evite utilizar la unidad si está inclinada más de 15 grados en posición horizontal.

- Evite utilizar la unidad en lugares en los que la temperatura o la humedad sean muy elevadas, o en los que la temperatura sea muy baja.

- Evite instalar la unidad en lugares expuestos a un flujo directo de aire frío o caliente procedente de un aparato de climatización. Si se instala en una ubicación de estas características, la unidad puede averiarse debido a la condensación de humedad o a un aumento de temperatura.

- Evite instalar la unidad en una ubicación cercana a un sensor de calor o de humo. Si se instala en una ubicación de estas características, podría provocar un fallo de funcionamiento del sensor.

- Evite instalar la unidad en un entorno en el que haya un exceso de polvo o humo. Si lo hace, el filtro del aire se obstruirá, y es posible que la unidad se averíe o no funcione correctamente.

- Si utiliza el proyector a altitudes de 1.500 m o más, ajuste la opción “Modo gran altitud” del menú AJUSTE INSTALACIÓN en “Sí”. Si no establece este modo cuando se utiliza la unidad a altitudes elevadas pueden producirse efectos adversos, tales como la reducción de la fiabilidad de determinados componentes.

Limpieza del objetivo y de la carcasa

• Asegúrese de desconectar el cable de alimentación de CA de la toma de corriente de CA antes de limpiar la unidad.
• Si frota la unidad con un paño sucio, la carcasa podría rayarse.
• Si la unidad se expone a materiales volátiles, como insecticidas, o si está en contacto con algún producto de goma o resina de vinilo durante un período de tiempo prolongado, la unidad podría deteriorarse o el recubrimiento podría desprenderse.
• No toque el objetivo con las manos desprotegidas.
• Acerca de la limpieza de la superficie del objetivo:

Limpie suavemente el objetivo con un paño suave, como una gamuza. Las manchas resistentes pueden eliminarse con un paño suave ligeramente humedecido con agua. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

- Acerca de la limpieza de la carcasa: Limpie la carcasa suavemente con un paño suave. Las manchas persistentes pueden eliminarse con un paño suave ligeramente humedecido en una solución detergente neutra previamente escurrido y, a continuación, pasando un paño suave y seco. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

Iluminación

Con el fin de obtener imágenes con la mejor calidad posible, la parte frontal de la pantalla no debe estar expuesta a la luz solar ni a iluminaciones directas.

Proyector LCD

El proyector LCD está fabricado con tecnología de alta precisión. No obstante, es posible que se observen pequeños puntos negros o brillantes (rojos, azules o verdes), o ambos, de forma continua en el proyector. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento.

Además, si utiliza varios proyectores LCD para proyectar en una pantalla, es posible que la reproducción de colores no sea igual en todos los proyectores, incluso si son del mismo modelo, ya que el balance de color puede estar configurado de manera distinta.

Pantalla

Cuando utilice una pantalla de superficie irregular, en raras ocasiones aparecerán patrones de bandas en la pantalla, dependiendo de la distancia entre la pantalla y la unidad, o de la ampliación del zoom. Esto no significa una avería de la unidad.

Ventilador

Es posible que se produzca ruido, ya que el proyector está equipado con un ventilador en su interior para evitar que la temperatura interna aumente. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento. Si, no obstante, se produce un ruido anómalo, consulte con personal especializado de Sony.

Lámpara

La lámpara que se utiliza como fuente de luz contiene mercurio a una presión interna elevada. Una lámpara de mercurio a alta presión posee las siguientes características:

• El brillo de la lámpara decrecerá según el tiempo de uso transcurrido.
• Es posible que la lámpara se rompa emitiendo un sonido fuerte como resultado de un golpe, daños o el deterioro causado por el paso del tiempo. Es posible que la lámpara se apague y se queme.
• La vida útil de la lámpara varía en función de las diferencias individuales o de las condiciones de uso de cada lámpara. Por lo tanto, podría romperse o no iluminar incluso antes de la fecha de sustitución especificada.
• También es posible que se rompa una vez transcurrida la fecha de sustitución. Sustituya la lámpara por una nueva tan rápido como sea posible si aparece un mensaje en la imagen proyectada, incluso si la lámpara aún se ilumina con normalidad.

Transporte

Esta unidad es un producto de precisión. Al transportar la unidad, no la someta a impactos ni deje que se caiga, ya que podría estropearse.

Comprobación de los accesorios suministrados

Mando a distancia RM-PJ7 (1)

Pila de litio (CR2025) (1)

La pila ya se suministra instalada. Antes de usar el mando a distancia, retire la película aislante.

Cable de alimentación de CA (1)

Cable Mini D-sub de 15 contactos (1,8 m)

(1) (1-967-100-11/Sony)

Manual de referencia rápida (este manual) (1)

Manual de instrucciones (CD-ROM) (1)

Usar los manuales del CD-ROM

Inserte el CD-ROM suministrado en la unidad de CD-ROM del ordenador y, al cabo de unos momentos, se iniciará automáticamente. Seleccione el manual de instrucciones que desee leer. Si el CD-ROM no se inicia automáticamente, abra el archivo “index.htm” del CD-ROM.

Para poder leer el manual de instrucciones almacenado en el CD-ROM, debe tener el software Adobe Acrobat Reader 5.0 o superior instalado en el ordenador.

Instalación de las pilas

1 Extraiga el compartimento de la pila de litio.

Extraiga el compartimento de la pila de litio con una varilla, tal y como muestra la ilustración.

2 Inserte una pila de litio.

3 Cierre el compartimento de la pila de litio.

PRECAUCIÓN

Peligro de explosión si se sustituye la batería por una del tipo incorrecto.

Reemplace la batería solamente por otra del mismo tipo o de un tipo equivalente recomendado por el fabricante. Cuando deseche la batería, debe cumplir con las leyes de la zona o del país.

Colocación de las pilas

El mando a distancia RM-PJ7 incluye una pila de litio (CR2025).

Para evitar riesgo de explosiones, utilice siempre una pila de litio (CR2025).

Selección del idioma del menú

El idioma predeterminado de fábrica para visualizar los menús, mensajes, etc. es el inglés. Para cambiar el idioma de las indicaciones en pantalla, haga lo siguiente:

1 Conecte el cable de alimentación de CA a la toma de pared.

2 Encienda el proyector. Pulse la tecla I/☐.

3 Pulse la tecla MENU para visualizar el menú. Si la pantalla no se visualiza correctamente, ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 11).

4 Seleccione el idioma del menú.

① Pulse la tecla ↑ o ↓ para seleccionar el menú AJUSTE DE MENÚ ( y, a continuación, pulse la tecla ENTER.

② Pulse la tecla ↑ o ↓ para seleccionar "Idioma (A) y, a continuación, pulse la tecla ENTER.

③ Pulse la tecla ♠/↓/←/→ para seleccionar un idioma y, a continuación, pulse la tecla ENTER.

5 Pulse la tecla MENU para desactivar la pantalla de menú.

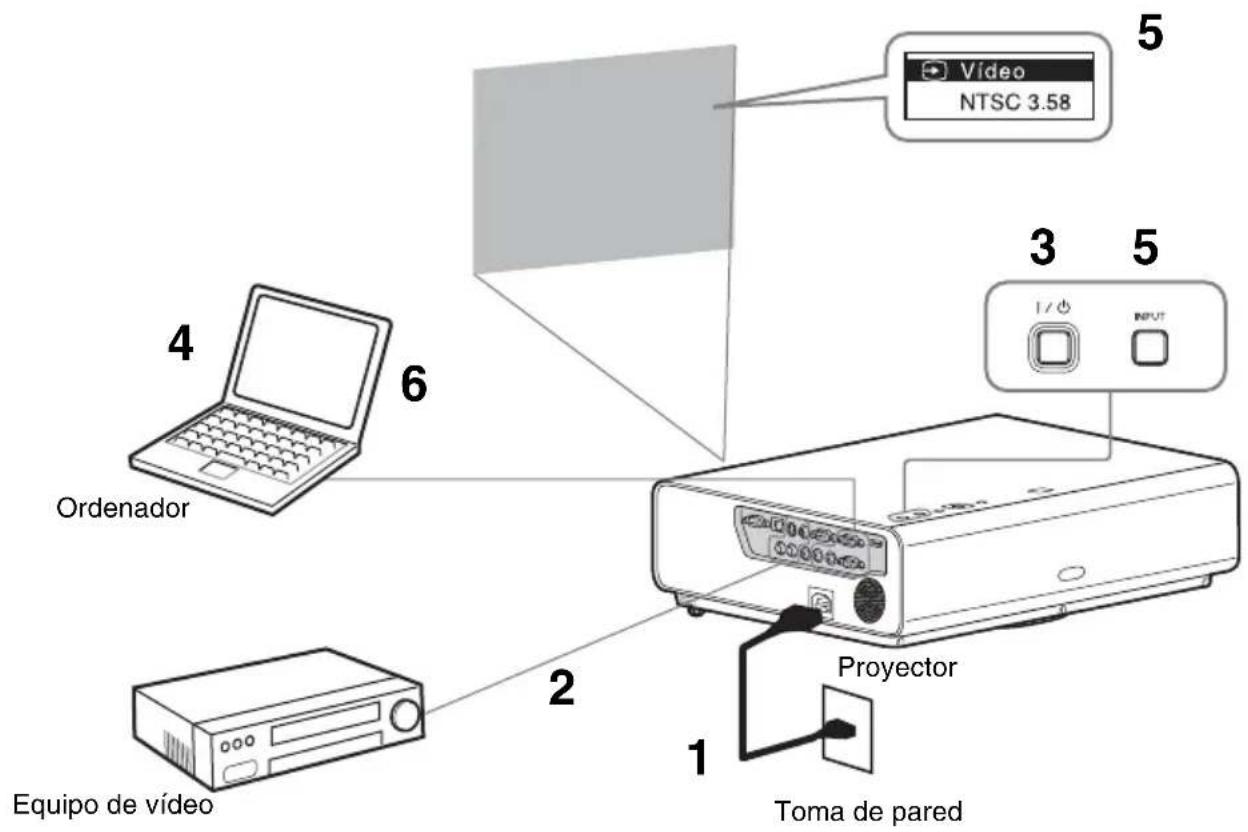

Proyección de una imagen

El tamaño de una imagen proyectada depende de la distancia existente entre el proyector y la pantalla. Instale el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. Para obtener más información sobre las distancias de proyección y los tamaños de las imágenes proyectadas, consulte “Distancia de proyección y Rango de desplazamiento del objetivo”.

1 Conecte el cable de alimentación de CA a la toma de pared.
2 Conecte todos los equipos al proyector.
3 Pulse I/☐ para encender la unidad.
4 Encienda el equipo conectado.
5 Seleccione la fuente de entrada. Cada vez que se pulsa la tecla INPUT en el proyector, la señal de entrada cambia. Pulse la tecla INPUT varias veces para seleccionar la imagen que se va a proyectar.

6 Para proyectar una imagen desde el ordenador, cambie la configuración del ordenador para conmutar la salida hacia una pantalla externa.

La manera de conmutar la salida del ordenador hacia el proyector variará en función del tipo de ordenador.

(Ejemplo)

7 Ajuste el enfoque y la posición de la imagen proyectada (página 11).

Ajuste de la imagen proyectada

Enfoque Tamaño (Zoom)		Posición(Desplazamiento de lente)
↓
Anillo de enfoque	Palanca del zoom	2Tornillo de desplazamiento V1Tornillo de desplazamiento H

Ajuste de la inclinación del proyector con el desplazamiento de lente

Es posible ajustar la posición de la imagen proyectada girando los tornillos del desplazamiento de lente (tornillo de desplazamiento V y tornillo de desplazamiento H).

1 Levante el extremo inferior de la cubierta del desplazamiento de lente con el dedo y quítela.

Cubierta del desplazamiento de lente

2 Introduzca un destornillador de estrella en el tornillo de desplazamiento H① dentro de la unidad y gírelo para ajustar la imagen a la derecha o a la izquierda, y en el tornillo de desplazamiento V② para ajustar la imagen hacia arriba o hacia abajo. Tenga cuidado de no mirar a la lente. Si sigue girando estos tornillos, el desplazamiento de lente volverá a su posición original. Ajuste los tornillos para ajustar el desplazamiento de lente en su posición óptima. Para obtener más información sobre el rango de ajuste, consulte “Rango de desplazamiento de lente”.

①Tornillo de desplazamiento H

3 Vuelva a colocar la cubierta del desplazamiento de lente en la unidad.

Ajuste la inclinación del proyector con los pies delanteros (ajustables)

Puede ajustar la altura del proyector presionando el botón lateral que encontrará en la unidad.

Al cambiar la inclinación del proyector con los pies delanteros (ajustables), puede modificar la posición de la imagen proyectada.

Cómo cambiar el ángulo

1 Pulse los botones de ajustes de pie situados en el lateral de la unidad.
2 Sin soltar el botón, eleve la unidad principal hasta el ángulo que desee.
3 Suelte los botones de ajuste de pie.
4 Gire los pies delanteros (ajustables) izquierdo y derecho situados debajo de la unidad para definir el ángulo del proyector con más precisión.

• Tenga cuidado de no dejar caer el proyector sobre los dedos.
• No ejerza una presión excesiva sobre la parte superior del proyector con los pies delanteros (ajustables) extendidos. Puede provocar una avería.

Cambio de la relación de aspecto de la imagen proyectada

Pulse ASPECT en el mando a distancia para cambiar la relación de aspecto de la imagen proyectada. También puede modificar la configuración en la opción Aspecto, en el menú AJUSTE DE ENTRADA.

Corrección de la distorsión trapezoidal de la imagen proyectada (función Trapezoide)

Cuando la imagen proyectada es un trapezoide deformado en la parte superior o inferior

Es posible que la función Trapezoide no se ejecute automáticamente si la pantalla está inclinada. En este caso, deberá definirla manualmente.

1 Pulse KEYSTONE en el mando a distancia una vez o seleccione Trapezoide V en el menú AJUSTE INSTALACIÓN.
2 Ajuste el valor con ♠/▼/◄/►. Cuanto mayor sea el ajuste, más estrecha será la parte superior de la imagen proyectada. Cuanto menor sea el ajuste, más estrecha será la parte inferior.

Cuando la imagen proyectada es un trapezoide deformado en la parte derecha o izquierda

1 Pulse KEYSTONE en el mando a distancia dos veces o seleccione Trapezoide H en el menú AJUSTE INSTALACIÓN.

2 Ajuste el valor con ♠/▼/◄/►. Cuanto mayor sea el ajuste, más estrecha será la parte derecha de la imagen proyectada. Cuanto menor sea el ajuste, más estrecha será la parte izquierda.

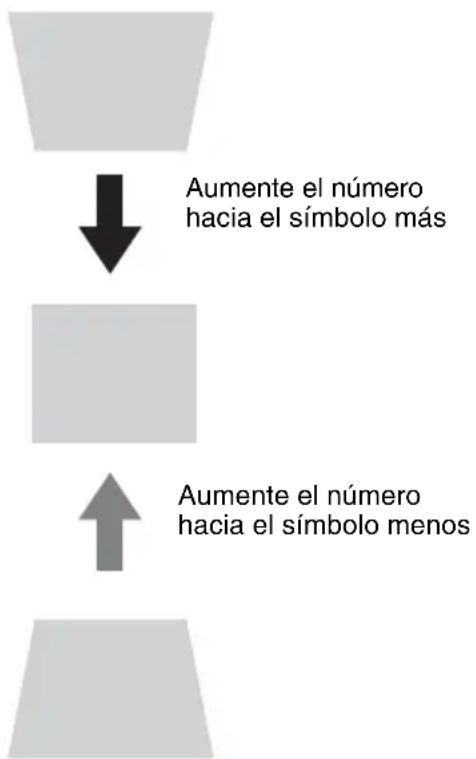

Aumente el número hacia el símbolo menos
Aumente el número hacia el símbolo más

Notas

• Puesto que el ajuste Trapezoide es una corrección electrónica, es posible que la imagen se deteriore.
• En función de la posición ajustada con la función de desplazamiento de lente, la relación de aspecto de la imagen puede cambiar con respecto a la original o la imagen proyectada puede distorsionarse al aplicarle el ajuste Trapezoide.

Corrección del giro de imagen (función Corrección)

Se puede corregir el giro de imagen con la función Corrección

1 Pulse KEYSTONE en el mando a distancia tres veces o seleccione "Corrección" en el menú AJUSTE INSTALACIÓN y seleccione "Ajuste".

2 Aparecerá la guía.

Las esquinas de la imagen que se van a corregir

1 Mueva el □ con ♠/▼/◄/► para seleccionar la esquina que desce corregir. Si pulsa ENTER, volverá a la vista del cursor.

Ajuste con este cursor.

2 Ajuste la posición de la esquina que quiera corregir con ♠/▼/◄/►.

3 El cursor desaparecerá si se alcanza el límite del intervalo de ajuste.

Ejemplo de visualización del cursor:

Se puede ajustar en todas las direcciones.

El ajuste solo es posible hacia la izquierda/derecha o hacia bajo.

Corrección de desviación ①-Bordes derecho e izquierdo de la imagen

1 Mueva el □ con ♠/▼/◄/► para seleccionar la esquina que desee corregir. Si pulsa ENTER, volverá a la vista del cursor.

Ajuste con este cursor.

2 Puede ajustar la desviación de los bordes con ↑/↓/↔/→.

Puede ajustar la posición central de los bordes con ♠/▼. Para lograr el rango de desviación, utilice ◀/►. Es posible ajustar el borde derecho/izquierdo de forma independiente.

Nota

Al ajustar la posición central de los bordes, los bordes derecho e izquierdo se ajustarán al mismo tiempo.

3 El cursor desaparecerá si se alcanza el límite del intervalo de ajuste.

Ejemplo de visualización del cursor:

Se puede ajustar en todas las direcciones.

El ajuste solo es posible hacia arriba/bajo o hacia la derecha.

Corrección de desviación ②-Bordes superior e inferior de la imagen

1 Mueva el □ con ♠/▼/◄/► para seleccionar la esquina que desee corregir. Si pulsa ENTER, volverá a la vista del cursor.

Ajuste con este cursor.

2 Puede ajustar la desviación de los bordes con ↑/↓/↔/→.

Puede ajustar la posición central de los bordes con ◀/►. Para lograr el rango de desviación, utilice ♠/▼. Es posible ajustar el borde superior/inferior de forma independiente.

Nota

Al ajustar la posición superior de los bordes, los bordes superior e inferior se ajustarán al mismo tiempo.

3 El cursor desaparecerá si se alcanza el límite del intervalo de ajuste.

Ejemplo de visualización del cursor:

Se puede ajustar en todas las direcciones.

El ajuste solo es posible hacia la izquierda/derecha o hacia bajo.

Ajusta automáticamente la Fase, el Pitch y el Desplazamiento de la imagen proyectada cuando se recibe una señal de un ordenador (APA (Alineación automática de píxeles))

Pulse APA en el mando a distancia. Púlselo de nuevo para cancelar el ajuste.

Si APA inteligente está en Sí, la APA se ejecuta automáticamente cuando se recibe una señal.

Apagado de la alimentación

1 Pulse la tecla I/ de la unidad principal o del mando a distancia.

Aparece el mensaje de apagado.

Si no pulsa ninguna tecla durante unos minutos, el proyector se apagará.

Si pulsa I/ ^① en el proyector o en el mando a distancia mientras se muestra el mensaje de cierre en la pantalla, el proyector se reiniciará.

2 Desconecte el cable de alimentación de CA de la toma de pared.

Después del paso 1, el ventilador continúa funcionando durante un tiempo para reducir el calor interno, aunque puede desconectar el cable de alimentación de CA antes de que se detenga el ventilador.

Para desactivar sin que aparezca el mensaje de confirmación

Mantenga pulsada la tecla I/ ^1 en la unidad principal durante unos segundos.

Medidor ECO

Este medidor indica la eficacia actual de la función ECO del proyector. (Para obtener más información sobre la función ECO, consulte “Tecla ECO MODE”, “AHORRO ENER. AUTO” y “Modo Lámpara”.) Los iconos de hojas se visualizan cuando se apaga el proyector. El número de iconos mostrados varía en función de la cantidad de energía ahorrada gracias al uso de la función ECO.

Indicadores

Los indicadores permiten comprobar el estado y le notifican el funcionamiento anómalo del proyector.

Si el proyector muestra un estado anómalo, resuelva el problema de acuerdo con la tabla siguiente.

Indicador ON/STANDBY

Estado Significado/Soluciones
Se ilumina en rojo El proyector está en modo Espera.
Parpadea en verde • El proyector está preparado para funcionar una vez que se haya encendido.• La lámpara se enfría después de haber apagado el proyector.
Se ilumina en verde La alimentación del proyector está encendida.
Se ilumina en naranja El proyector está en AHORRO ENER. AUTO (la lámpara se apaga).
Parpadea en rojo El proyector se encuentra en un estado anómalo. Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes. Si vuelve a mostrar este síntoma, consulte con personal especializado de Sony.
Parpadea dos veces	La temperatura interna es anormalmente alta. Compruebe los siguientes elementos.• Compruebe visualmente si hay algo que bloquee los orificios de ventilación.• Compruebe visualmente si el filtro de aire no está obstruido. (página 22)
Parpadea seis veces	Desconecte el cable de alimentación de CA de la toma de pared. Después de comprobar que el indicador ON/STANDBY se apaga, vuelva a conectar el cable de alimentación a una toma de pared y, a continuación, encienda el proyector.
Otro número de parpadeos	Consulte con personal especializado de Sony.

Indicador LAMP/COVER

Estado Significado/Soluciones
Parpadea en rojo Los síntomas se indican mediante un número de parpadeos. Resuelva el problema de acuerdo con las indicaciones siguientes.
Parpadea dos veces	La cubierta de la lámpara o la cubierta del filtro de aire no están firmemente sujetas. (páginas 20, 22)
Parpadea tres veces	La temperatura de la lámpara es inusualmente elevada. Apague la alimentación y espere a que la lámpara se enfríe y, a continuación, vuelva a encender la alimentación. Si vuelve a mostrar este síntoma, es posible que la lámpara se haya quemado. En tal caso, sustituya la lámpara por una nueva (página 20).

Sustitución de la lámpara

Sustituya la lámpara por una nueva si se muestra un mensaje en la imagen proyectada o si el indicador LAMP/COVER le notifica que sustituya la lámpara (página 19).

Utilice una lámpara de proyector LMP-C280 (no suministrada) para la sustitución.

Precaución

• La lámpara permanece caliente después de haber apagado el proyector. Si toca la lámpara, puede quemarse los dedos. Antes de sustituir la lámpara, espere al menos una hora después de haber apagado el proyector para que se enfríe lo suficiente.
• No permita que se introduzcan objetos metálicos o inflamables en la ranura de sustitución de la lámpara después de extraerla, de lo contrario, podría provocar una descarga eléctrica o un incendio. No meta las manos dentro de la ranura.

Notas

• Si la lámpara se rompe, póngase en contacto con personal especializado de Sony. No sustituya la lámpara usted mismo.
• Cuando sustituya la lámpara, asegúrese de sujetarla por el lugar indicado para tirar de ella recto hacia fuera. Si toca una parte de la lámpara que no sea el lugar indicado, podría quemarse o herirse. Si tira hacia fuera de la lámpara mientras el proyector se encuentra inclinado, los fragmentos pueden dispersarse y provocar heridas si la lámpara se rompe.

1 Apague el proyector y desconecte el cable de alimentación de CA de la toma de pared.
2 Cuando la lámpara se haya enfriado lo suficiente, afloje los 3 tornillos para abrir la cubierta.

Puede quitar la cubierta de la lámpara durante la instalación en el techo. Tenga cuidado para que la lámpara no se caiga, ya que no está fijada. No aplique presión a la cubierta de la lámpara cuando esté abierta.

3 Afloje los 3 tornillos de la lámpara y, a continuación, tire del asa de la lámpara hacia afuera.

4 Inserte por completo la lámpara nueva hasta que quede encajada firmemente en su sitio. Apriete los 3 tornillos.

5 Cierre la cubierta de la lámpara y apriete los 3 tornillos.

Nota

Asegúrese de instalar firmemente la lámpara y su cubierta, tal como estaban. Si no lo hace, no podrá encender el proyector.

6 Conecte el cable de alimentación de CA a la toma de pared y encienda el proyector.

7 Reinicie el contador de la lámpara para que notifique el momento de la siguiente sustitución.

Seleccione “Reiniciar cont. lámp.” en el menú AJUSTE y pulse la tecla ENTER. Cuando aparezca un mensaje, seleccione “Sí” para reiniciar el contador de la lámpara.

Limpieza del filtro de aire

Cuando aparezca un mensaje en la imagen proyectada, limpie el filtro de aire. Si no es posible eliminar el polvo del filtro de aire incluso después de haberlo limpiado, sustitúyalo por uno nuevo. Para obtener información detallada sobre un nuevo filtro de aire, consulte con personal especializado de Sony.

Precaución

Si no limpia el filtro de aire, es posible que se acumule el polvo y lo obstruya. Como consecuencia, la temperatura puede aumentar en el interior de la unidad, lo que podría provocar un fallo de funcionamiento o un incendio.

1 Apague el proyector y desconecte el cable de alimentación de CA de la toma de ca.
2 Tire hacia afuera de la cubierta del filtro de aire.

Note

Si quita la cubierta del filtro de aire con la unidad encendida y no desenchufa el cable de CA de la toma de corriente, evite tocar el ventilador interno de la unidad ya que podría producirle daños.

3 Limpie el filtro del aire con una aspiradora. Quite la sujeción del filtro para extraer el filtro de aire.

El filtro de aire está formado por 2 filtros.

4 Conecte la cubierta del filtro de aire a la unidad.

Note

Conecte la cubierta del filtro de aire con firmeza. Si conecta la cubierta incorrectamente podría averiar la unidad.

WARNUNG

Telecomando RM-PJ17 (1)

Batteria al litio (CR2025) (1)
