| 产品类型 | 台下直饮式RO净水器 |
| 型号 | HBRO5H01-3 |
| 产品尺寸 (mm) | 167 x 346 x 460 |
| 包装尺寸 (mm) | 470 x 290 x 380 |
| 净重 | 9.85 kg |
| 毛重 | 12.00 kg |
| 流量 | 1.35 L/min |
| 额定功率 | 96 W |
| 额定电压/频率 | 220 V ~ 50 Hz |
| 工作压力 | 0.5 - 0.6 MPa |
| 进水压力 | 0.1 - 0.3 MPa |
| 水温范围 | 5 - 30 °C |
| 环境温度范围 | 5 - 40 °C |
| 水源 | 自来水 |
| 电气防护类型 | II类 |
| 净水水质 | 符合《饮用水处理装置卫生安全与功能评价规范——RO装置（2001）》 |
| 过滤级数 | 4级（包括PP棉、UDF、RO膜和后置碳/树脂） |
| 包含滤芯 | HBPPC-10Y-PA01, HBRO-2810-500-PA01, HBUDF-10Y-PA01, HBMG-10Y-PA01 |
| 滤芯更换周期 | PP/碳滤芯3-6个月；RO膜12个月 |
| 保修 | 自安装之日起2年免费保修（非人为损坏） |
| 安装 | 台下安装，需为水龙头钻孔，排水距离在2米以内 |
| 安全特性 | 不使用时自动关闭；建议儿童监护；远离热源 |
| 维护 | 按时更换滤芯；联系服务中心进行清洁和维修 |
常见问题 - HBRO5H01-3 HAIER
用户关于以下问题的提问 HBRO5H01-3 HAIER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 冰箱 免费PDF格式！查找您的手册 HBRO5H01-3 - HAIER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HBRO5H01-3 品牌 HAIER.
用户手册 HBRO5H01-3 HAIER
HB PURE SLIM RO/DF/PREMIUM
反渗透净水机
产品说明书
海尔牌HBRO7501-3型反渗透净水机
海尔牌HBRO5H01-2型反渗透净水机
海尔牌HBRO5H01-3型反渗透净水机
目录
安全须知 1
产品描述 3
安装步骤 7
滤芯更换 8
安装后检查 9
技术参数 10
产品保养及维修记录 11
产品保修卡 12
保护环境
请回收废品(例如纸盒、塑料袋和不干胶纸)，并确保以安全的方式丢弃不再需要的包装材料。将包装材料放在婴儿或儿童接触不到的地方，以防止其受伤或窒息。
丢弃旧设备之前
请遵守旧设备的丢弃说明或当地废物处理规定。
请注意以下三点：
- 拔掉设备插头。
- 请先切断电源线，然后将设备放置在安全位置之前。
- 设备丢弃之前，请将设备放在婴儿或儿童接触不到的地方。
安全须知
为防止对您个人和第三方的安全造成伤害或财产造成损失，请遵守以下安全说明。
警告：表示以下风险严重可能导致潜在伤害甚至死亡的危险。
- 本设备不适合运动、感官或精神能力下降或缺乏经验和知识的人（包括儿童）使用，除非有监护人员对其使用进行监督或指导并对其人身安全负责。
- 请监督好儿童，确保他们不会将本设备当成玩具。
- 请将设备始终置于室内，避免阳光直射、雨淋损坏设备。
- 使设备远离电磁波、热源、可燃物和化学品。
- 请勿试图拆卸、修理或改装本设备。
- 不要将本设备安装在非饮用水供水系统中。
- 电源线或插头损坏时，请勿使用设备。
- 请勿用湿手操作电源插头或本产品。
- 为避免电线损坏，禁止以下操作：
□将电线放在热源附近
□强行改造电源电缆（例如：弯曲、扭转、加长）
□在电线上放置重物或将电源线捆扎在一起
- 如果电线损坏，必须由官方授权的服务中心或合格的专业人员更换，以避免发生任何危险。
- 请使用符合国家额定电压的独立电源插座，避免使用插排和适配器，以防止过热、着火或短路
小心：表示以下风险可能导致轻微或中度潜在危险
- 本设备适用于家用和类似用途。
- 如果超过2天不使用产品或产品所在的地方没有人，请拔掉电源插头并关闭水源，以防止由于老鼠咬破管道、突发水锤效应或水压过大等情况导致管道漏水事故。
- 设备周围2米范围内，应保留有效的地面排水口，以便在漏水时顺畅排水。
- 请勿覆盖产品右侧、左侧和后侧的通风口，并预留至少15cm的散热间隙。
- 请检查电源电压是否符合产品的额定电压。
- 系统运行必须满足工作最低水压要求（参考技术参数）。
- 拔掉电源插头前，请关闭电源。不要拉扯电源线。
安全须知
注意
- 为了安全起见，当设备长时间不用时，请关闭电源。要恢复使用前，请联系售后客服进行水箱和滤芯的维护和更换，以确保饮用水的质量。
- 本产品内置防漏电断路装置，请每月检查一次工作状态。如果无法切断电源，请关闭设备并通知我们的售后客服安排专业技术人员进行家庭维护。
维护须知
- 请根据我公司建议的使用周期，或在保养后的6-12个月内联系我们的售后客服，专业技术人员会进行维护、修理或更换配件等，确保产品的运行和安全。
- 请留意可更换滤芯的有效期。有效期可能因水质有差异，请遵照我们售后客服的建议更换。
- 请根据我们售后客服的建议更换原装零件和耗材，以确保产品的运行和安全。
- 当电源线损坏时，请联系售后客服进行更换，避免造成危险。
- 与热水接触的部件可能比其他部件寿命更短。如果部件出现老化，请立即联系我们的售后客服进行更换。
- 由于未遵照我公司建议进行操作、由第三方进行操作或未使用原装配件或耗材造成的设备损坏，我公司不承担任何责任。
零件和耗材更换
- 滤芯更换周期因水质差异或日均使用量的不同，更换时间会有所差异。
- 请使用市政自来水进行过滤。
产品应用范围
- 厨下饮水装置，可去除异味，改善口感，抑制水垢，去除有害物质，提供纯净卫生的饮用水。
安装条件
- 请参考所有相关安装规定、通用标准、卫生要求和说明书。
- 请勿在非饮用水系统中安装本设备。
- 避免安装在极冷条件，温度40℃以上，或处在挥发性溶剂、石油和天然气、化学品或紫外线等环境中。
- 管道压力不应高于设备工作压力的最大限值（参考技术参数），如果超出，必须安装减压阀。
- 该设备运行时要求满足最低工作压力（参考技术参数）。
| 小型厨下直饮水设备 | ||
| HBRO7501-3 | HBRO5H01-2 | HBRO5H01-3 |
 |  |  |
| 产品滤芯对应表 | |
| 产品型号 滤芯型号 | |
| HBRO7501-3 | HBPP5-10Y-PA01 |
| HBUDF-10Y-PA01 | |
| HBRO-1810-75Y-PA01 | |
| HBMG-10Y-PA01 | |
| HBRO5H01-2 | HBPPC-10Y-PA01 |
| HBRO-2810-500-PA01 | |
| HBRO5H01-3 | HBPPC-10Y-PA01 |
| HBRO-2810-500-PA01 | |
| HBUDF-10Y-PA01 | |
| HBMG-10Y-PA01 | |

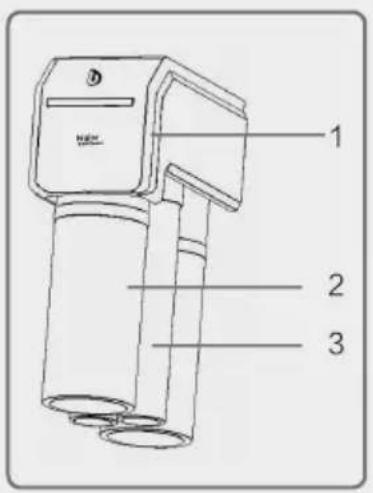

HBRO7501-3型厨下产品主要部件：
| 主要部件 | |
| 1 | 机头 |
| 2 | 水箱 |
| 3 | 滤芯(具体组合见滤芯对应表) |
| 4 | 电源开关 |
| 5 | 废水口 |
| 6 | 出水口 |
| 7 | 进水口 |
| 8 | 无铅不锈钢鹅颈水龙头 |

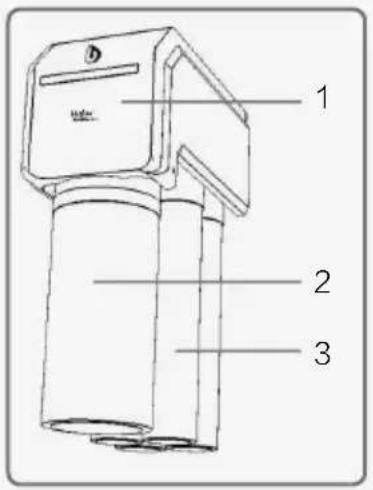

HBRO5H01-2型产品（厨下大流量型）
主要部件:
| 主要部件 | |
| 1 | 机头 |
| 2 | 500G反渗透膜滤芯 |
| 3 | 滤芯(具体组合见滤芯对应表) |
| 4 | 电源开关 |
| 5 | 废水口 |
| 6 | 出水口 |
| 7 | 进水口 |
| 8 | 无铅不锈钢鹅颈水龙头 |
| 主要部件 | |
| 1 | 机头 |
| 2 | 500G反渗透膜滤芯 |
| 3 | 滤芯(具体组合见滤芯对应表) |
| 4 | 电源开关 |
| 5 | 废水口 |
| 6 | 出水口 |
| 7 | 进水口 |
| 8 | 无铅不锈钢鹅颈水龙头 |
1
首先确定设备和水龙头的安装位置，再选定位置钻孔
2
- 将O形圈放入钻好的孔中
- 将水龙头底座环放在O型圈上
- 将水龙头插入中心环中
③
紧固水龙头
- 将螺杆旋拧安装在水龙头底部
- 放置月牙形密封垫
- 放置月牙形垫圈
- 使用锁紧螺母将水龙头固定到位
4
注：由于水质、使用温度、用水量等均不相同，滤芯更换周期仅供参考。
- 如图所示旋转滤芯并向下拉动
- 插入新滤芯并按图示旋转安装，恢复原位
- 更换滤芯后，请打开产品的水龙头，让水流动5分钟之后使用
拆下滤芯旋转方向
为确保技术人员正确安装该装置，请检查：
□所有的零件均已从包装箱中取出。
□管道连接正确（请检查水流方向）。
□安装过程中，水电均未切断。
□供水阀门已打开。
□用户提供详细的联系信息，以备将来方便维护。
□已告知用户每6个月需要维护一次，确保其正常运行。
□请检查管道之间是否有水泄漏。
□如果安装后未立即使用，则必须在首次正式使用之前再次检查设备。
| 产品名称 | 海尔牌HBRO7501-3型反渗透净水机 | 海尔牌HBRO5H01-2型反渗透净水机 | 海尔牌HBRO5H01-3型反渗透净水机 |
| 产品型号 | HBRO7501-3 | HBRO5H01-2 | HBRO5H01-3 |
| 额定净水流量 | 0.2L/min | 1.35L/min | 1.35L/min |
| 产品尺寸(mm) | 167x346x460 | 167x346x460 | 167x346x460 |
| 包装尺寸(mm) | 560x430x255 | 470x290x380 | 470x290x380 |
| 净重 | 7.00kg | 8.50kg | 9.85kg |
| 毛重 | 9.10kg | 11.00kg | 12.00kg |
| 工作压力 | 0.5-0.6MPa | 0.5-0.6MPa | 0.5-0.6MPa |
| 额定功率28.8W | 72W | 96W | |
| 额定总净水量 | 1.5m^3 | 8m^3 | 1.5m^3 |
| 卫生批准文号 | 鲁卫水进字【2019】第B025号 | 鲁卫水进字【2019】第B027号 | 鲁卫水进字【2019】第B026号 |
| 额定电压/频率220V~50Hz | |||
| 防触电保护类型 | II类 | ||
| 原产地 | 中国·台湾 | ||
| 适用水温 | 5-30°C | ||
| 适用环境温度 | 5-40°C | ||
| 适用水压 | 0.1-0.3MPa | ||
| 适用水源 | 市政自来水 | ||
| 执行标准 | GB4706.1-2005 GB/T30307-2013 | ||
| 出水水质 | 符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的规定 | ||
| 实际生产企业 | BWT Taiwan Ltd. | ||
| 实际生产地址 | No.141, Guangde Rd., Taiping Dist, Taichung 411, Taiwan | ||
| 在华责任单位 | 倍世海尔饮水科技有限公司 | ||
| 地址 | 山东省青岛市黄岛区太白山路172号青岛中德生态园双创中心216室 | ||
注：标注额定总净水量为加标试验条件下的数据。
产品保养及维修记录
产品型号：购买日期：
产品保养记录
| 保养日期 保养内容 服务人员签字 | ||
为了保证产品正常工作并滤出优质的净水，请仔细阅读说明书中的产品使用部分，按时更换滤芯。
产品维修记录
| 维修日期 维修内容 服务人员签字 | ||
备注：请妥善保存此卡，并于保养维修时出示。
承蒙购买海尔倍世产品，谨致谢意！
消费者通过合法渠道购买的产品，如果出现非人为损坏的故障，自安装之日起即可享受为期2年的免费保修服务。
如需安装，请在周一至周五，9：00-17：00（法定假日除外），请拨打服务热线：400-699-9999
产品类别：____
购买地点：____
产品型号：____
销售人员：____
购买日期：____
一.请消费者仔细阅读以下保修条款
-
请核对产品包装及本卡序号一致有效,并请与安装人员一起完整、正确和真实地填写回执单。
-
请妥善保管保修卡和购买产品发票。
-
维修时请出示保修卡或发票原件(保修卡和发票不得涂改，否则无效)。
二、凡在产品保修期内出现以下问题，均可享受免费服务。
-
产品出现罐体漏水，外箱自然破损等质量问题，公司均负责保修；但因碰撞及有害气体液体而损坏不属保修范围。
-
在符合产品要求的电源电压和供水水压的情况下使用出现故障。
三、符合下列情况之一，均不在保修范围，公司或其授权服务中心将实行合理的收费修理。
-
不能出示保修卡或发票；
-
产品保修卡内容与实际保修商品不符或有涂改；
-
因使用不当或人为造成的损坏或其他损失:
-
因使用电源电压，供水水压，使用环境温度等不符合技术规范要求造成的损坏及其他损失；
回执单（服务商联）
用户姓名：____
用户电话：____
联系地址：
邮政编码：____
电子邮件：____
购买日期：____
产品型号：____
服务商名称：____
安装人员：____
安装时间：____
客户签字：____
回执单（公司联）
用户姓名：____
用户电话：____
联系地址：
邮政编码：____
电子邮件：
购买日期：
产品型号：____
服务商名称：____
安装人员：____
安装时间：____
客户签字：____
