HBCF-S3002 - 冰箱 HAIER - 免费用户手册

产品类型	水过滤器 (WH-Filter)
型号	HBCF-S3002
总高度 (A)	1280 mm
连接高度 (B)	1140 mm
直径 (C)	254 mm
更换滤料所需的自由空间 (D)	500 mm
净重	55 kg
毛重	59.82 kg
额定电压/频率	220 V ~ / 50 Hz
功耗	15 W
电气保护类型	II类
管道直径	DN32
流量	3.5 m³/h
额定容量	35 m²
水温范围	5°C 到 30°C
环境温度范围	5°C 到 40°C
水压范围	0.2 到 0.8 MPa
过滤介质	GAC Bewasorb、Aqasorb GXB、过滤砾石 (1-2 mm)
反洗间隔	每96小时或经过2400升（默认）
去除的污染物	颗粒物、氯、颜色、气味、有机物、铁、锰 (Fe+Mn < 1 ppm)
滤料更换	至少每24个月或当压力下降时
维护检查	每2个月（目视检查泄漏和污染）
原产国	德国

常见问题 - HBCF-S3002 HAIER

如何安装HBCF-S3002水过滤器？

按照图示连接设备。多模块集成有旁通阀。可安装在水平或垂直管道上。打开多模块上的手轮冲洗掉污物颗粒。确保冲洗水管倾斜连接到污水系统，且至少高出最高污水水位20毫米。

过滤器的最大容量是多少？

HBCF-S3002的默认容量为2400升。可根据原水污染程度调整；污染低时最多可增加到3000升。容量通过控制面板设置。

如何执行反洗？

按住OK键约4秒直到反洗开始。显示屏将显示剩余反洗时间和'rEG On'。如果冲洗水不清澈则重复。设备也会每96小时或达到设定容量后自动反洗。

如果过滤器不出水怎么办？

检查一次压力是否过低。增加一次压力（必要时调整减压阀）并启动手动再生。如果问题仍然存在，请联系客服并提供系列号和生产编号。

滤料应多久更换一次？

过滤砾石和介质至少每24个月更换一次，或当下游水压下降时。每年或每经过300立方米水流量后补充滤料。O型圈每3年更换，排水软管每5年更换，压力罐每10年更换。

闪烁的升数显示表示什么？

闪烁的升数显示表示已达到150次再生，需要维护。联系客服进行保养。

反洗期间可以使用未过滤的水吗？

可以，反洗期间可通过旁通阀使用未过滤的水运行。设备也允许随时手动反洗。

保修条款是什么？

产品自安装之日起享有2年免费保修，需通过正规渠道购买且无人为损坏。不符合安装条件或操作者责任将导致保修失效。易损件不在保修范围内。

过滤器报废后如何处理？

请勿与家庭垃圾一起处理。使用官方收集点处理电气和电子设备。按照官方规定处理用过的滤料。产品包含金属、塑料和电子元件。

应遵守哪些安全预防措施？

在进行任何维护或修理前拔掉设备电源。如果电源线损坏，必须使用原装电缆更换。最佳工作压力为2至8巴。仅使用经认可的附件和备件。

用户手册 HBCF-S3002 HAIER

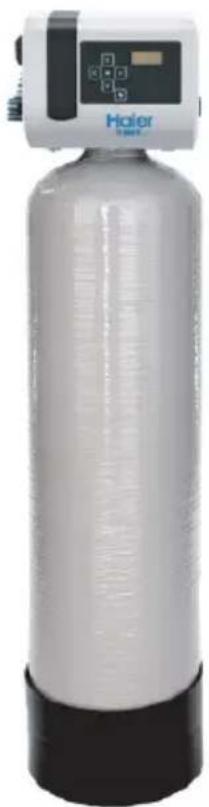

HB WH-Filter M20D/M30D 中央净水机

产品说明书

海尔牌HHBCF-S3002型中央净水机 HB WH-Filter M30D

海尔牌HHBCF-S2002型中央净水机 HB WH-Filter M20D

目录

安全指南 1

部件组成 3

使用 4

功能 4

安装条件 5

安装 5

开始使用 6

重新填充和更换滤料 9

操作者的责任 10

故障解决 11

保修 11

技术参数 12

报废和处理 13

标准和法律 13

产品保养及维修记录 14

产品保修卡 15

安全指南

通用安全指南

该产品根据所有适用的法规和技术标准制造，并在投入市场时符合相关法律要求。

然而，如果您不遵守本章和说明书中的安全说明，可能会造成人身伤害或财产损失。

●在使用产品之前，请仔细阅读说明书全文。
●保留说明书，以便所有用户都能随时阅读。
●始终将产品连同完整的手册一起移交给第三方。
●遵循所有相关说明，正确处理产品。
- 如果您发现产品或电源损坏，请将其停止运行，并立即通知维修技术人员。

- 仅使用原装配件、备件和耗材。

● 遵守 “技术参数” 章节中规定的操作环境和条件。

- 使用您的个人防护用品。它确保您的安全，保护您免受伤害。

- 仅根据说明中描述的任务或者根据本公司的培训，进行操作。

● 按照所有适用的标准和规定执行所有操作。

●指导操作人员产品的功能和操作方法。

●指导操作人员对产品进行维护。

- 就操作产品时可能出现的潜在危险向操作员发出指示。

手册适用范围

本文件仅适用于“技术参数”中所列生产编号的产品。

本文件适用于操作人员、未经培训的安装人员、经过培训的安装人员（如饮用水专业人员）和服务技术人员。

本文档包含安全和正确安装产品、启动、操作、使用、维护和拆卸产品以及独立纠正简单故障的重要信息。

在使用产品之前，请完整阅读说明书。请特别注意“安全指南”一章。

操作人员

这些说明中描述的安装工作需要机械、液压和电气系统的基础知识以及相应的专业术语知识。

为了确保设备安装安全，这项工作必须由有资质的专业人员或在专业人员指导下执行。

有资质的专业人员是能够评估他或她的工作、识别潜在风险并采取适当安全措施的人，因为他或她获得了专业的培训培训、知识和经验以及对适用法规的了解。有资质的专业人员必须遵守适用的专业人员规定。

被指导者是指接受过专业人员的指导和培训(如有必要)，了解需要执行的任务和不当行为带来的潜在风险，并了解必要保护用品和保护措施的人。

运输及安装

为避免产品在运输过程中损坏，在产品到达安装位置之前，请不要从包装中取出产品。取出产品后以正确的方式处理包装，检查包装是否完整。

如果有结冰的风险，排空所有水的部件。

仅从指定的运输环或连接点(如果有)提升或运输产品或其组件。

产品必须安装或安装在坚固和水平的平面上，并且必须充分固定以防掉落或翻倒。

使用的符号

	该符号表示由电源电压引起的一般风险。电击致死的风险!
	该符号表示该电气和电子设备在其寿命结束时不得与生活垃圾一起处置。
	该符号表示产品在其寿命结束时可以回收利用。
	此符号表示为确保安全操作,您必须遵守的指导或说明。
	在任何维修和修理工作之前,请拔下设备插头。

安全说明标志 产品特定安全说明

在本文件中，安全说明会出现在可能造成人身伤害或财产损失的任何行为之前。必须遵循所有的危险预防措施。

安全说明展示如下:

危险源(如电击)

危险类型(例如致命伤害的风险)!

避免或预防危险

救援措施(可选)

信号文字/颜色	指示危险的严重性
警告符号	提示注意危险
危险源/危险类型	指示危险的类型和来源
危险后果	解释不遵守安全说明的后果
避免危险措施	解释如何避免危险

信号文字	颜色	危险的严重性
危险		高风险危险表示危险情况,如果不避免,将导致死亡或严重伤害。
警告		中等风险危险表示危险情况,如果不避免,可能导致死亡或严重伤害。
注意		低风险危险表示危险情况,如果不避免,可能导致轻微或轻微伤害。

有电危险!

接触带电部件会导致触电。

在任何维修和修理工作之前，

请拔下设备插头。

如果装置的主电线损坏，

必须用原装连接电线更换。

注意

产品的最佳运行压力在2至8bar之间。

在以下几节中，每当您必须对设备执行某些相关安全操作时，您都会找到产品特定的安全说明。

1	控制阀
2	压力罐
3	中心管
4	GAC Bewasorb活性炭滤料
5	Aqasorb GXB滤料
6	石英砂
7	进水口
8	出水口

所有使用的材料都是耐腐蚀的，仅适用于处理饮用水。

使用功能

预期用途

中央净水机S系列去除颗粒、氯、颜色、气味、有机物、铁和锰(铁+锰<1ppm)。

过滤器不适用于油、油脂、溶剂、肥皂和其他润滑介质。

达到预期用途是假定过滤器根据本文件的说明和规定安装、操作和维护的。

过滤器不适用于油、油脂、溶剂、肥皂和其他润滑介质。

达到预期用途是基于过滤器根据本文件的说明和规定安装、操作和维护的情况下。

可预见的误操作

操作系统时超出说明书和规定的参数。

不遵守规定的维护和保养间隔。

使用非原装的备件和消耗品。

未使用原装配件。

免责

如果客户有意或强行拆除防护装置或安全装置，如果客户故意修改或规避防护装置或安全装置，或者如果客户不遵守本操作手册或系统中的说明，本公司将不承担任何责任。

其他适用文件

仔细阅读交货包装中提供的所有文件，这些文件被视为说明书的一部分，不得更改或删除。

设备运行期间，水从上到下流经滤芯，杂质被过滤或吸收。

消耗特定水量后，过滤器在设定时间自动反冲洗。水自下而上流经过滤床。这使过滤材料变松，杂质被冲走。

反冲洗过程中，未净化水可以通过旁通阀实现正常运行，不影响用户正常用水。

电源故障

有关电气	在断电的情况下,所有现存设置都被永久存储。该装置保持在断电时的工作位置。在反冲洗过程中,未过滤的水可以通过旁通阀,使中央净水机继续运行。
有关水路	控制阀保持在当前位置。

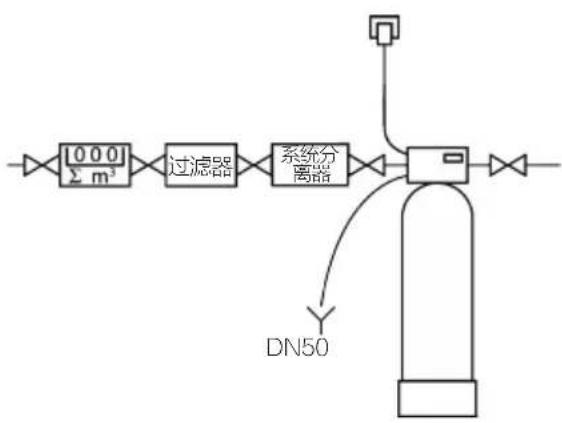


多模块 X (可选)

遵守所有适用的安装法规和技术规范。在某些国家，安装过滤器时需要关闭供水系统。

安装现场必须防冻，必须保证过滤器免受水溅、溶剂蒸汽、燃油、肥皂水、各种化学品、紫外线照射(阳光)和40℃以上热源的影响。

过滤器前端必须安装一个200微米的过滤器。

过滤原水必须是符合以下质量标准的自来水：

不得超过该装置的最大操作压力(见上文)。如果系统压力较高，必须在装置前端安装减压器。

需要达到最小操作压力该装置才能运行。

在压力波动或激增期间，激增压力和静压之和不得超过标称压力。正压波动不得大于2bar，负压波动不得小于自调节流量压力的50%。

安装设备时，请选择一个方便连接到供水系统的位置。排污口(至少DN50)、地漏和独立电源(230V/50Hz)的连接口必须位于附近。

冲洗水软管必须向下连接到一个排污口或废水泵。

注意：冲洗水管必须连接在最高废水水位以上至少20毫米处(无阻碍排水)。

安装

● 按照图表所示连接装置。

●旁通阀内置集成多路阀。

●可以在水平或垂直管道中安装。

● 遵循多模块独立安装说明；否则，如果设备损坏，保修无效。

● 将波纹软管连接到多模块出口和原水入口(8)。务必遵守指示流向的箭头。

● 将波纹软管连接到多模块入口，并与过滤水出口(7)形成防水密封。

● 将冲洗水软管以一定的倾斜度连接到污水系统连接处(排水管)，并用提供的固定材料固定末端，以防止其在压力作用下摆动。

● 冲洗水软管连接距离必须高于最高废水水位至少20毫米以上(无阻碍排水)。

对照清单

□ 安装并启动设备后，您可以使用此清单再次检查您的工作。
□ 装置上游是否有保护过滤器？
□ 机组的供水和供电是否连续(网络压力至少为2bar)?
□ 多模块全部打开了吗？
□ 连接软管连接是否正确？(观察流向箭头，装置止回阀处的进水口)
□ 冲洗水管是否按照当地标准单独连接至污水系统？(请参见第6章-安装)

开始使用

操作控制器

按键面板

	确认
	移动光标,修改输入值
	移动光标
	菜单按钮在操作和选择之间切换

操作显示

214:49	显示屏在显示一周中的某一天和某一天的某一时间以及剩余容量(单位:升)之间交替显示。
4448L	在设置模式,以下数据闪烁:
	1=周一
	2=周二
	3=周三

出厂设置

操作范围	IP1=1-2户
如果剩余流量不为0则每96小时自动反冲洗
HBCF-S2002	1800 l
HBCF-S3002	2400 l

1=星期一

2 = 星期二

3 = 星期三

i.e.

初始反冲洗

• 插入主电源
  ●供水开关必须保持关闭。
• 显示屏显示开始/StArt，然后在容量和星期(1-7)和时间之间交替显示。
  ●等待基本配置完成（大约40秒），运行噪音停止。
• 自动反冲洗开始。
  ● 慢慢打开供水系统，给设备提供压力。

屏幕在以下两项之间交替显示：

- 反冲洗剩余时间（带冲洗符号） - rEG On

反冲洗结束时，冲洗水必须看起来清澈。如果看起来不清澈，重复进行反冲洗

重复反冲洗

按OK键大约4秒钟，直到反冲洗开始。

屏幕在以下两项之间交替显示：

- 反冲洗剩余时间（带冲洗符号） - rEG On

设置时间和星期

按下菜单键闪动的数字将会改变

更改数字

移动光标

设置星期

按下菜单键

按下OK键

设置完成

设备可以使用了

设置反冲洗间隔

SEt

5 .....07:43

1.800

1.850

3.000

按下菜单键

按下OK键

按下“下”键

按下OK键

使用“上/下”键设置

反冲洗间隔流量（升）

按下OK键

按下菜单键

设置完成

1.从控制阀上拆下软管

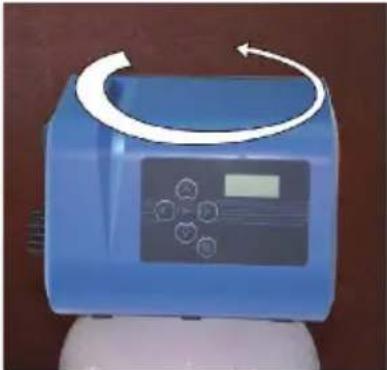

2.从压力罐上拆下控制阀
3.移除用过的过滤材料
4.用水清洗压力罐和中心管
5. 将中心管重新放入压力罐

注意: 将中心管顶部放在中心凹槽中!

6.覆盖中心管的上端。

注意: 不要将滤料掉入中心管，以免妨碍填充。

1. 填充石英砂
2. 填充过滤材料 Aquarsorb GXB
3. 填充过滤材料GAC Bewasorb
4. 平整过滤材料并检查预留空间高度

产品型号	预留空间高度X
HBCF-S2002	235 mm
HBCF-S3002	300 mm

11.从中心管上拆下保护盖
12. 将控制阀安装到压力罐上

注意：使用附赠的O形圈润滑剂！

1. 将供水软管连接到控制阀的入口(8)和出口(7)
2. 进行两次反冲洗(见开始使用)

WH-Filter可以重新开始使用了。

操作者的责任 根据 EN 806-5 需进行的维护

您已经购买了耐用且售后服务良好的产品。然而，这也意味着义务。要获得完美的功能，您必须确保：

●预期操作
● 定期检查和维护

水质的变化可能必须更改设置。产品正常、安全运行的前提是定期检查，操作员人员应定期检查(每2个月)，整个饮用水设施的需要每半年（6个月）例行维护一次(EN 806-5)。功能和保修的另一个前提是按规定的时间间隔更换磨损部件。

预期操作

产品的预期操作包括调试、运行、报废，如有必要，还包括重新调试。产品和饮用水设施的正常运行要求定期检查、维修，并按操作条件进行规划和安装。

控制

(由操作人员进行)

建议操作者定期进行以下检查并记录：

● 水压：如果压力条件改变，产品设置也可能必须改变。
●产品的操作条件(污染)。
● 检查(错误)消息是否已经发出。
● 紧密度。

检查

(根据EN 806-5由操作者进行)

(由客户服务或授权专业人员进行)

更换破损部件

必须确保在产品使用寿命之内由专业安装人员更换易磨损和老化的零件。

详细的更换周期可在本说明书中找到。

填充滤料	每年或水流量分别达到200m/300m之后(S2002/S3002)
更换滤料	当出水压力下降时,最长每24个月更换一次

我们建议您与安装人员或售后服务团队签订维保协议。

检查行为	间隔	备注-不带有效BWT-DES注册的产品	备注-带有效BWT-DES注册的产品
检查滤料的污染情况	每2个月	需要	需要
泄漏测试,目测检查	每2个月	需要	需要

清洁

塑料零件只能用浸湿的软布清洗；不要使用任何溶剂、清洁剂或酸性清洁剂。

故障解决

故障原因 故障处理
设备不出水或水流小 进水压力过低		增加进水压力(如果需要,调整减压器)并手动重新启动。
	滤料的磨损颗粒 重复启动进行反冲洗启动过程中的反冲洗产生带颜色的水

如果使用本故障解决指南无法纠正故障，必须联系我们的客户服务团队，提供产品的信息(参见设备的铭牌)。

报错通知

	433L	当水量(升)开始闪烁时,需要联系服务人员。因为150次反冲洗已经到达极限。请联系客服。
	POS	电机位置误差。请联系客服。
	TBD	电磁阀电源监控出错请联系客服。
	Para	存储错误。请联系客服。

保修

如果产品在保修期内出现故障，请联系您的维保合同签约方或安装公司，并提供设备型号和生产编号（请参见规格标签或设备铭牌）。

不符合安装条件和规定操作会导致保修损失和责任免除。

“操作者责任”一章中定义的磨损部件以及未能及时更换这些部件的后果不在两年法律保修范围内。

尺寸

中央净水机S系列		单位	HBCF-S2002	HBCF-S3002
高度	A	mm	1080	1280
压力罐高度	B	mm	940	1140
压力罐直径	C	mm	254	254
预留空间	D	mm	500	500

产品名称	海尔牌HBCF-S3002型中央净水机	海尔牌HBCF-S2002型中央净水机
产品型号	HBCF-S3002	HBCF-S2002
额定净水流量	3.5m^3/h	2.5m^3/h
额定总净水量	35m^3	20m^3
产品尺寸(mm)	254x254x1280	254x254x1080
净重	55kg	39kg
毛重	59.82kg 43.82kg
额定电压/频率	220V~/50Hz
防触电类型	II类
连接管径	DN32
额定功率	15W
原产地	德国
适用水温	5-30°C
适用环境温度	5-40°C
适用水压	0.2-0.8MPa
适用水源	市政自来水
执行标准	GB4706.1-2005 GB/T30307-2013
卫生批准文号	鲁卫水进字【2019】第B032号
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范--一般水质处理器》(2001)的规定
实际生产企业	BWT Wassertechnik GmbH
实际生产地址	Induster iestrasse 7, D-69198 Schrieshe im
在华责任单位	倍世海尔饮水科技有限公司
地址	山东省青岛市黄岛区太白山路172号青岛中德生态园双创中心216室

报废和处理

报废

产品只能由有资质的专业人员关闭和拆卸。

拆卸设备时，请遵守所有适用的安全规定。

处理

产品不得与生活垃圾一起处理。

在产品使用寿命结束时，确保其得到妥善处置或回收。

遵守产品使用所在国家的处理指南。

产品中含有以下材料：金属、塑料、电子元件。

处理包装箱

将包装回收到循环材料中可以节省原材料，减少浪费。您的零售商会把包装拿回来。

处理老旧部件

不要用家庭垃圾处理你的旧电器。在地方当局或经销商处，使用官方的收集和回收点来回收电子设备。您有法律责任删除旧设备上要处理的任何个人数据。

处理废旧电池

电池绝不能和生活垃圾一起处理。未牢固封闭的用过的电池必须移除，并在合适的收集点处理。

处理用过的滤料

必须根据官方规定处理用过的过滤材料。

标准和法律

● 标准和法律规定应始终适用于最新版本。安装和操作过滤器时，必须遵守以下规定：
●德国工业标准 DIN 1988:饮用水设施技术规则
●德国工业标准 DIN EN 15161:建筑物内饮用水处理系统——安装、操作、维护和修理。
●德国工业标准DIN EN 806:饮用水安装技术规则
● 德国工业标准DIN EN 1717:保护饮用水免受饮用水设施污染，以及防止饮用水回流污染的安全装置的一般要求
● VDI 6023:饮用水设施的卫生；规划、执行、操作和维护的要求
● 德国工业标准 DIN EN 13443-1: 建筑物内饮用水处理系统-机械过滤器-第1部分: 过滤等级80至150微米-设计、安全和试验要求
● 德国工业标准DIN 19628:饮用水设施中的机械过滤器——根据德国工业标准EN 13443-1应用机械过滤器

产品型号：购买日期：

产品保养记录

保养日期 保养内容 服务人员签字

为了保证产品正常工作并滤出优质的净水，请仔细阅读说明书中的产品使用部分，按时更换滤料。

产品维修记录

保养日期 保养内容 服务人员签字

备注：请妥善保存此卡，并于保养维修时出示

承蒙购买海尔倍世产品，谨致谢意！

消费者通过合法渠道购买的产品，如果出现非人为损坏的故障，自安装之日起即可享受为期2年的免费保修服务。

如需安装，请在周一至周五，9：00-17：00（法定假日除外），请拨打服务热线：400-895-9910

产品类别：____

卡号：____

产品型号：____

购买日期：____

购买地点：____

销售人员：____

1. 请核对产品包装及本卡序号一致有效,并请与安装人员一起完整、正确和真实地填写回执单。

2.请妥善保管保修卡和购买产品发票。

1. 维修时请出示保修卡或发票原件(保修卡和发票不得涂改，否则无效)。

二、凡在产品保修期内出现以下问题，均可享受免费服务。

1. 产品出现罐体漏水，外箱自然破损等质量问题，公司均负责保修；但因碰撞及有害气体液体而损坏不属保修范围。

2. 在符合产品要求的电源电压和供水水压的情况下使用出现故障。

三、符合下列情况之一，均不在保修范围，公司或其授权服务中心将实行合理的收费修理。

1. 不能出示保修卡或发票;

2. 产品保修卡内容与实际保修商品不符或有涂改；

3. 因使用不当或人为造成的损坏或其他损失:

4. 因使用电源电压，供水水压，使用环境温度等不符合技术规范要求造成的损坏及其他损失；

回执单（经销商联）

卡号：____

用户姓名：____

用户电话：

联系地址：____

邮政编码：____

电子邮件：

购买日期：

产品型号：____

经销商名称：____

安装人员：____

安装时间：____

客户签字：____

回执单（公司联）

卡号：____

用户姓名：____

用户电话：

联系地址：____

邮政编码：____

电子邮件：

购买日期：____

产品型号：____

经销商名称：____

安装人员：____

安装时间：____

客户签字：____
