用户手册 Linkflex AD1 Comica

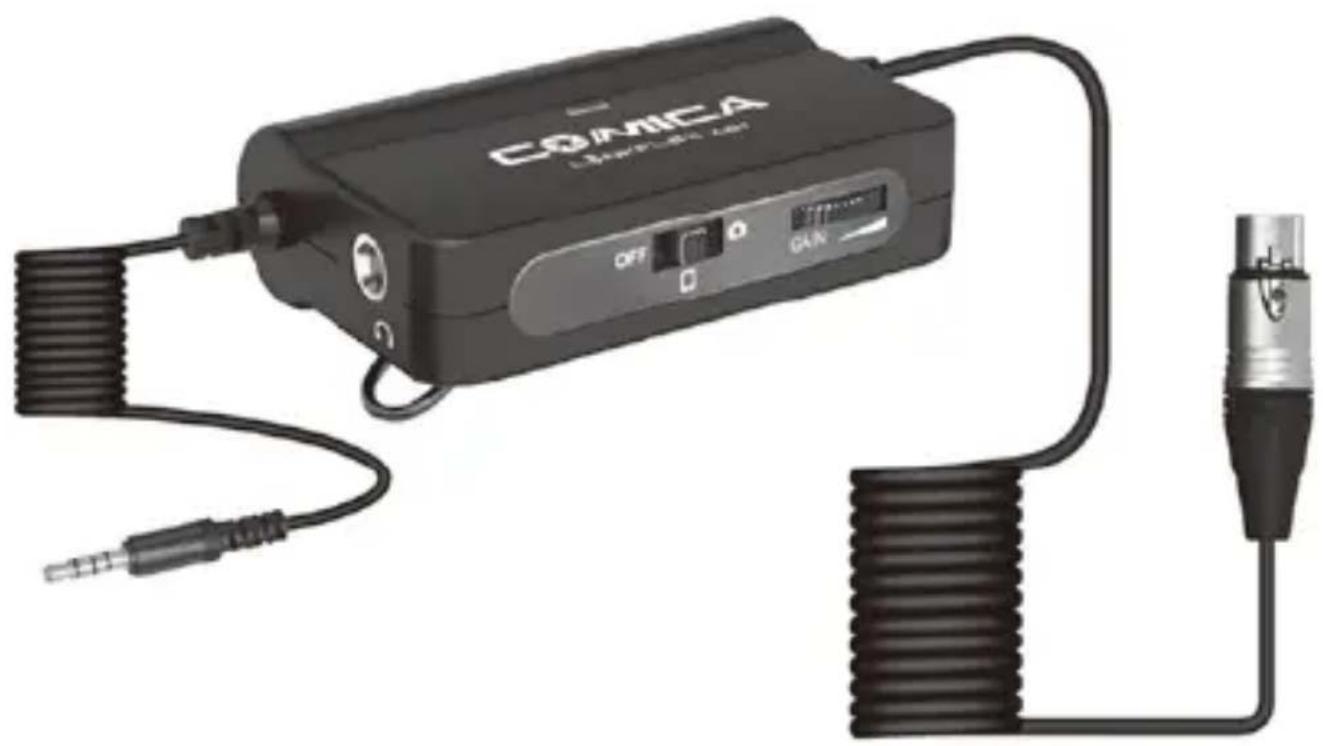

LinkFlex 麦克风前置放大转接器（相机、手机通用）
感谢您购买科唛LinkFlex 麦克风前置放大转接器（相机手机通用）。
此产品可搭配卡侬接口麦克风转接到手机、相机进行音频录制。它设计有支持增益调节、手机/相机切换开关、实时监听、工作指示灯、CR2032 3V电池供电、灵活的背夹等功能，能带给您更好的体验及音质效果。
使用前请认真阅读此使用说明书，本产品在出厂时已进行精密校准，请勿自行组装拆卸零部件，否则不予保修！
注意事项
默认支持动圈式、主动式电容麦克风。被动式电容麦克风需要外置幻象电才可使用
⚠️ 本产品兼容IOS和Android系统，搭配iPhone7及此型号以上手机使用时，需使用原厂转接线
该麦克风配合IOS系统（IPHONE）的手机使用时，在录音及视频录模式下均可正常工作
该麦克风配合ANDROID（安卓）系统的手机使用时，录音模式下可正常工作；视频模式下，需下载第三方软件配合使用（如：乐秀、美拍、小影等）
当用于手机时，请将手机设置为飞行模式，以避免信号干扰
使用时请远离热源或干扰源
使用时请避免掉落，碰撞或重击
请勿在下雨或潮湿环境环境中使用，否则会有短路的危险
产品主要功能
. 相机手机通用
. 无级增益可调
. 实时监听
.超强屏蔽、抗噪咪头
. LED工作指示灯
相机手机通用
无级增益可调
实时监听
工作状态指示
包装清单
保修卡

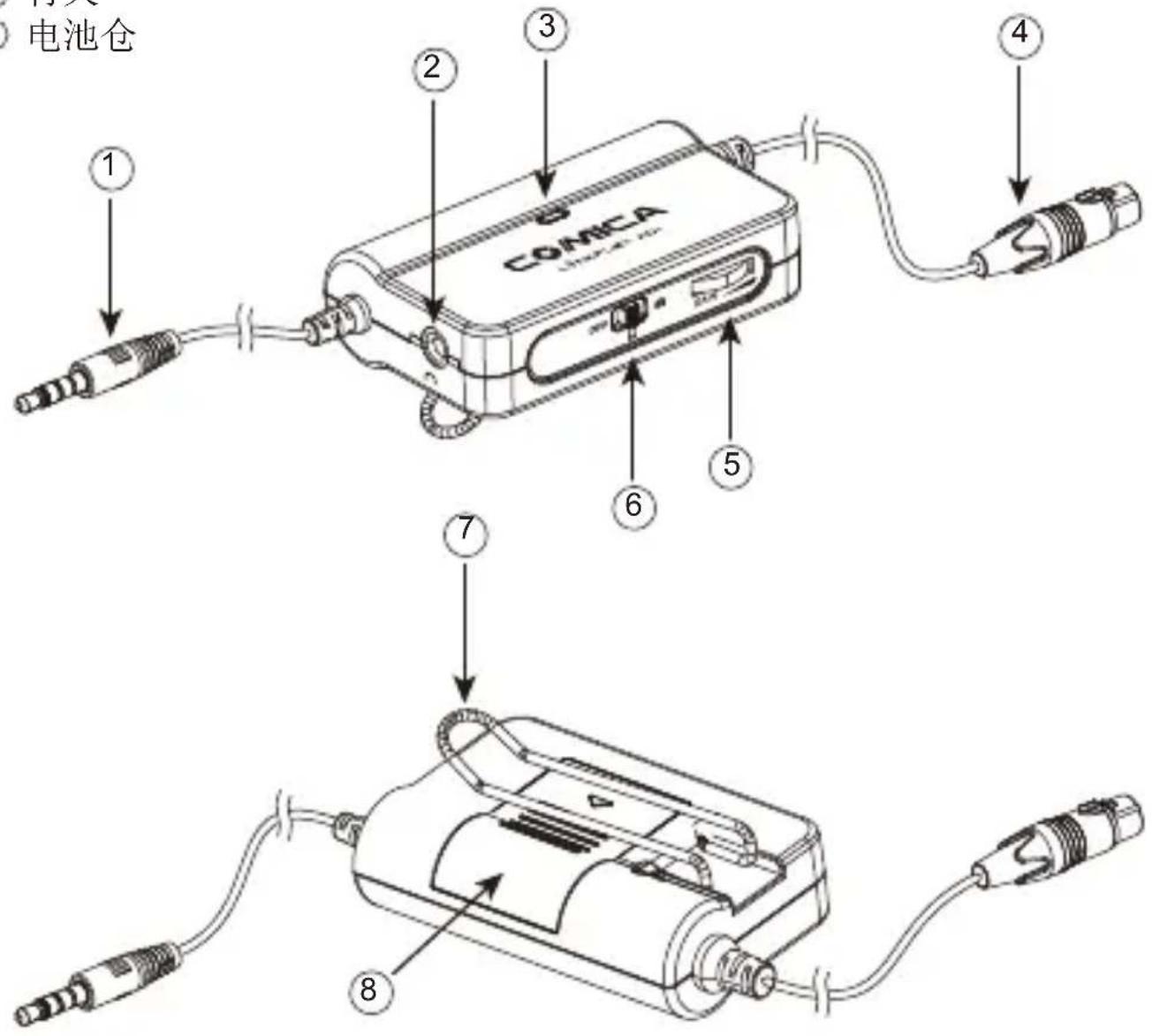

部件介绍及说明
麦克风
① 3.5mm 音频输出线
② 监听孔
③ 工作指示灯
④ 卡侬输入接口
⑤ 增益调节拨盘
⑥ 电源/手机/相机转换开关
⑦ 背夹
⑧ 电池仓


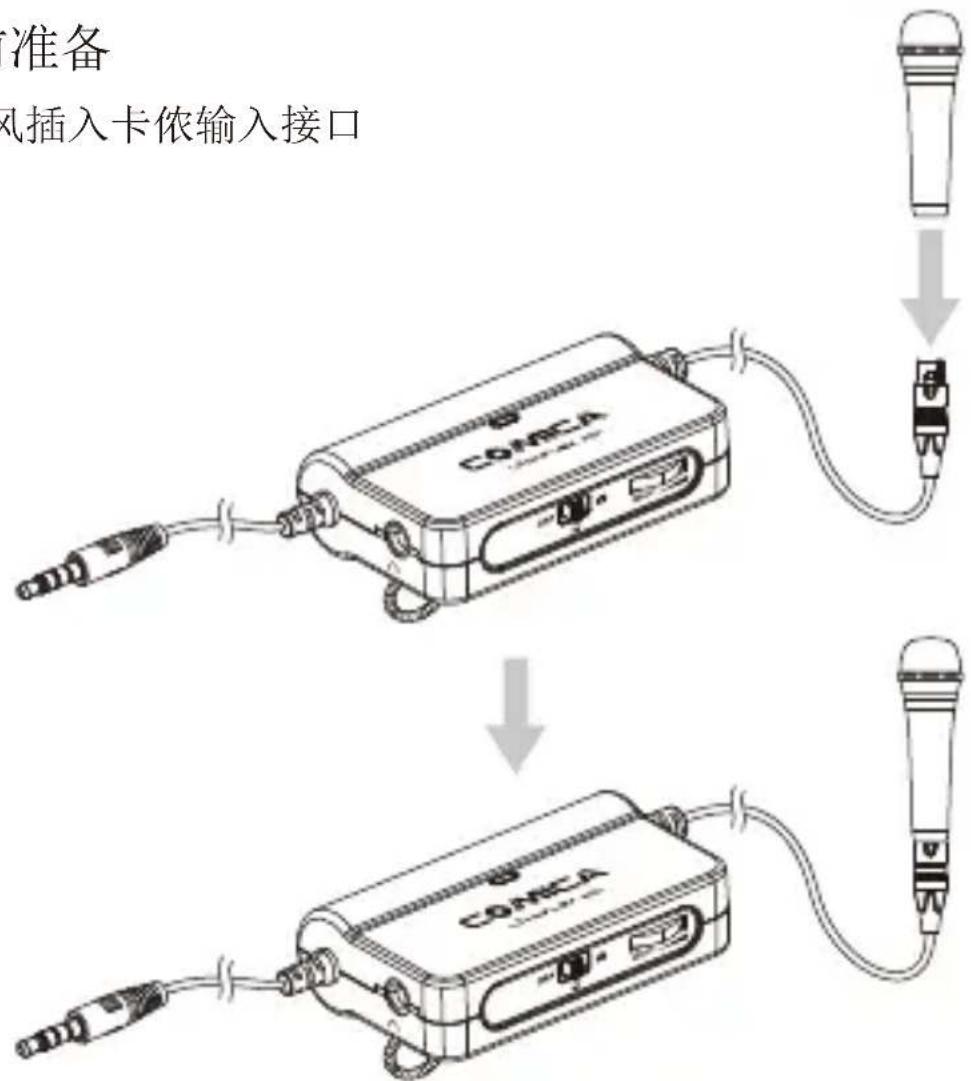

使用前准备
将麦克风插入卡侬输入接口
a. 默认支持动圈式、主动式电容麦克风。被动式电容麦克风需要外置幻象电才可使用
b. 本产品兼容IOS和Android系统，搭配iPhone7及此型号以上手机使用时，需使用原厂转接线
c. 该麦克风配合IOS系统（IPHONE）的手机使用时，在录音及视频录模式下均可正常工作
d. 该麦克风配合ANDROID（安卓）系统的手机使用时，录音模式下可正常工作；视频模式下，需下载第三方软件配合使用（如：乐秀、美拍、小影等）
e. 当用于手机时，请将手机设置为飞行模式，以避免信号干扰
- 搭配相机使用
1.1 用于相机时, 将开关拨到相机档, 指示灯亮绿灯


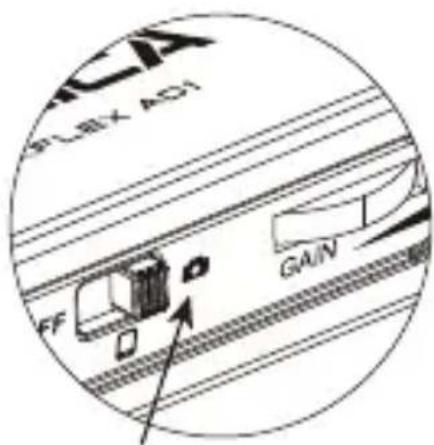

PLEX AG1 FAV GAIN拨至右侧相机档


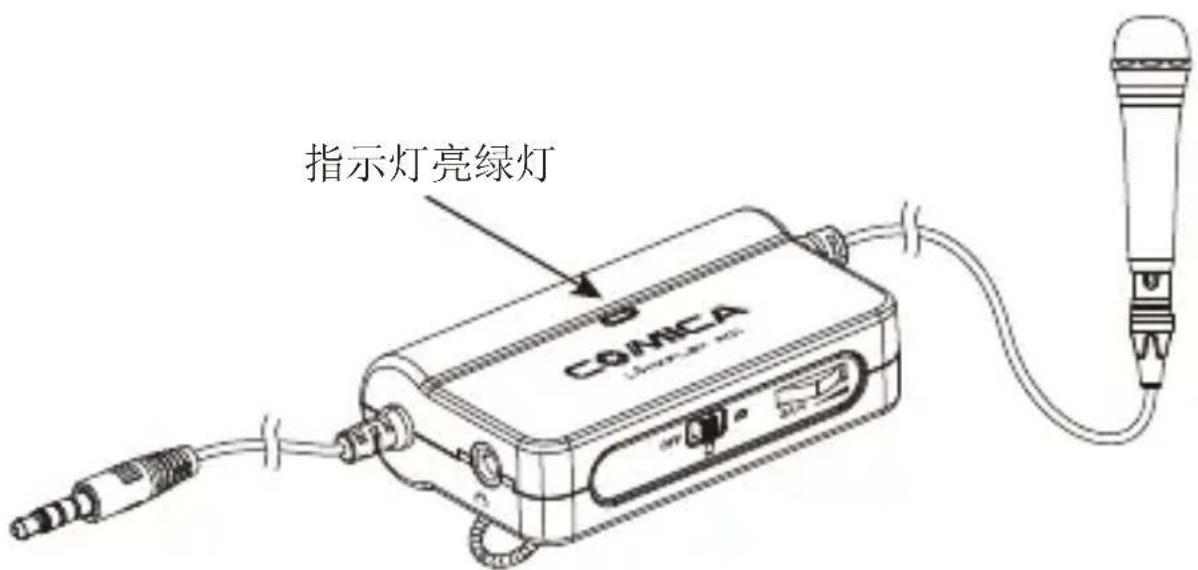

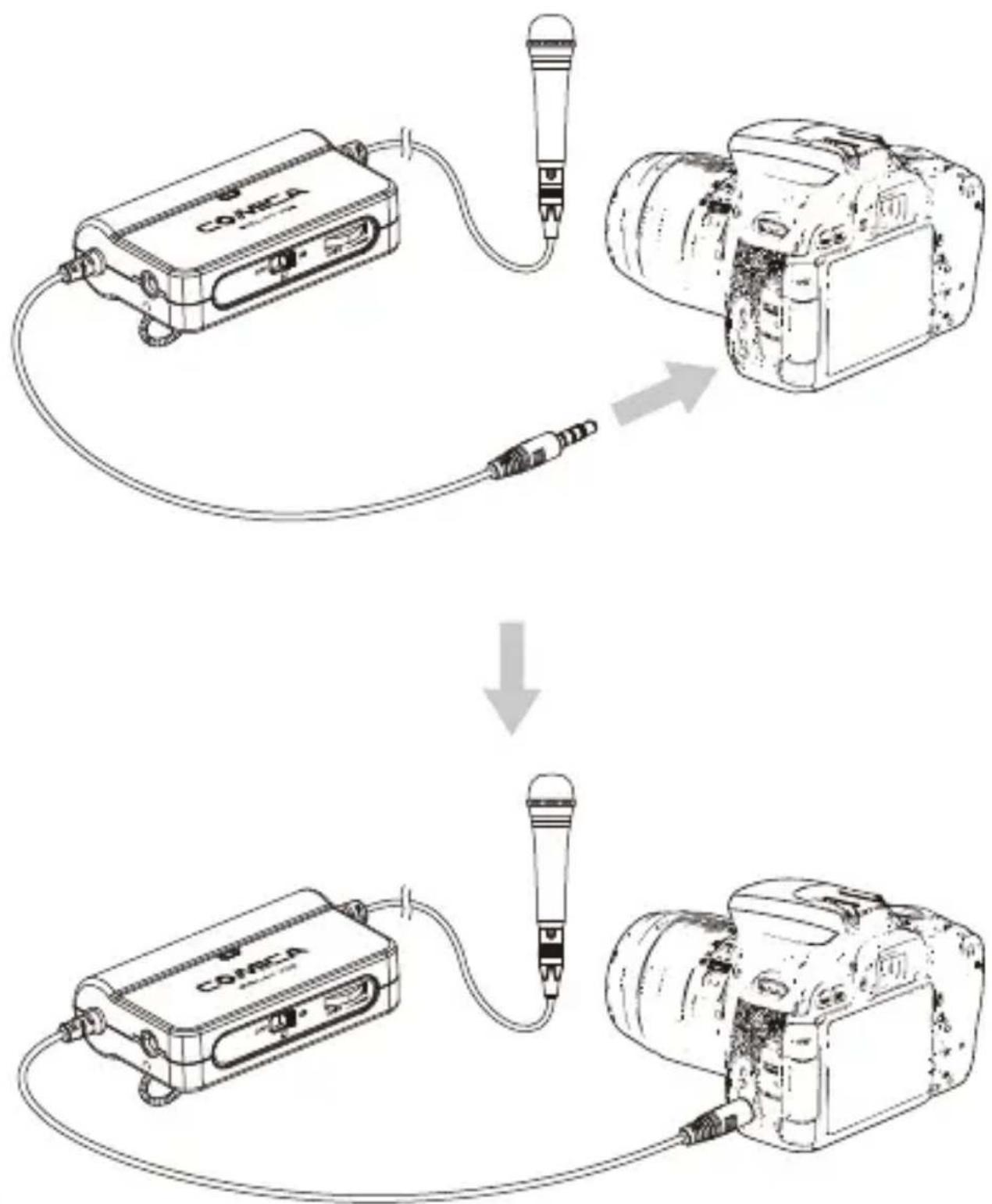

指示灯亮绿灯 COMICA1.2 把3.5mm输出接头插入到相机的3.5mm输入接口，即可以进行录音
2.1 用于手机时，将开关拨到手机档，指示灯亮绿灯


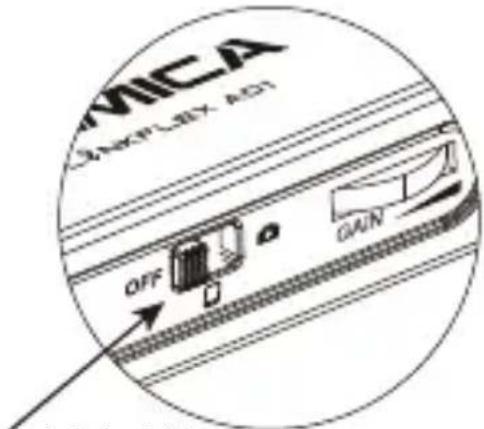

IMICA LEMON/OFF/LED OCT OFF GRAP拨至中间手机档


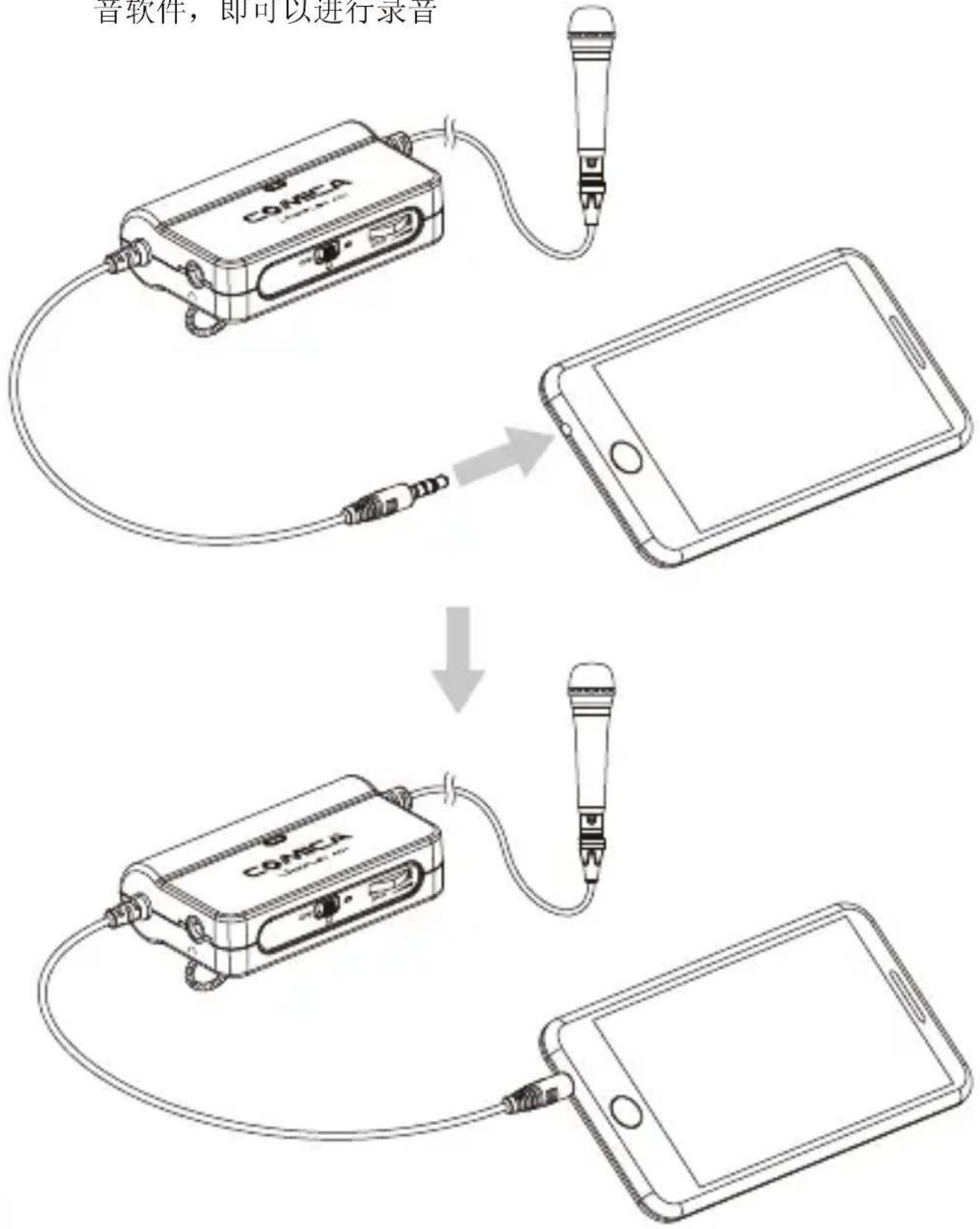

指示灯亮绿灯 COMICA2.2 把3.5mm输出接头插入到手机的3.5mm输入接口，打开手机的录音软件，即可以进行录音


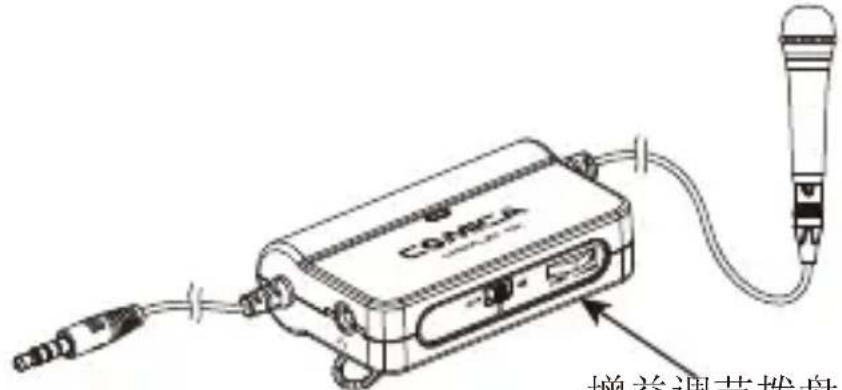

1. 增益调节拨盘
使用过程中，增益调节拨盘可以调节麦克风输出灵敏度
2. 监听孔
通过监听孔，可以实时了解录音情况
电池低电时，指示灯亮红灯，此时应该更换新电池使用。机器不使用时，请将开关拨动OFF，关闭机器
| 输出 | 3针XLR接口 |
| 输入 | 3.5mm接头 |
| 增益调节 | 最大增加+10dB |
| 频响 | 20Hz - 20kHz ±1dB |
| 总谐波失真+噪声 | <0.02%, RL=2kΩ, f=20~20KHz, Vo=0.7Vrms |
| 电池 | CR2032 3V |
| 工作温度 | 0°C ~ +50°C |
| 储存温度 | -20°C ~ +60°C |
