用户手册 SIG.LAV V03 Comica
2
本产品专为相机、手机设计而成，是一款内置前置放大器并带监听输出的领夹式麦克风；
为保证产品的顺畅使用，请在使用前严格阅读本说明书，并正确组装及操作。
注意事项
当配合手机使用时请另外购买相关音频输入接口转换线；
配合Android（安卓）系统的手机使用时，录音模式下均可正常工作，视频模式下部分手机会出现不兼容情况（此时建议使用第三方视频软件，如：抖音，快手等）；配合iOS系统手机使用时，在所有录音模式、视频模式以及第三方视频软件下均可正常使用；
工作状态下，指示灯将一直保持绿色常亮状态，协助您随时查看产品工作状态；
本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击；
请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱或冰箱空调旁边；
请在干燥环境中对该产品进行保存；
不要在雨中或潮湿的环境中使用该设备，否则会有短路的危险；
产品主要功能
. 全指向拾音
. 手机相机通用
. 实时监听
. 超强抗干扰
. CR2032电池供电设计，简易操作
全指向拾音
相机手机通用
实时监听
超强抗干扰
简易操作
包装清单
麦克风主体
绕线板 防风毛
保修卡说明书
部件介绍
① 3.5mm TRRS插头
② 开关/手机/相机切换
③ 领夹麦克风
④ 3.5mm监听插孔
⑤ 背夹
⑥ 电池仓
1. 机器通电

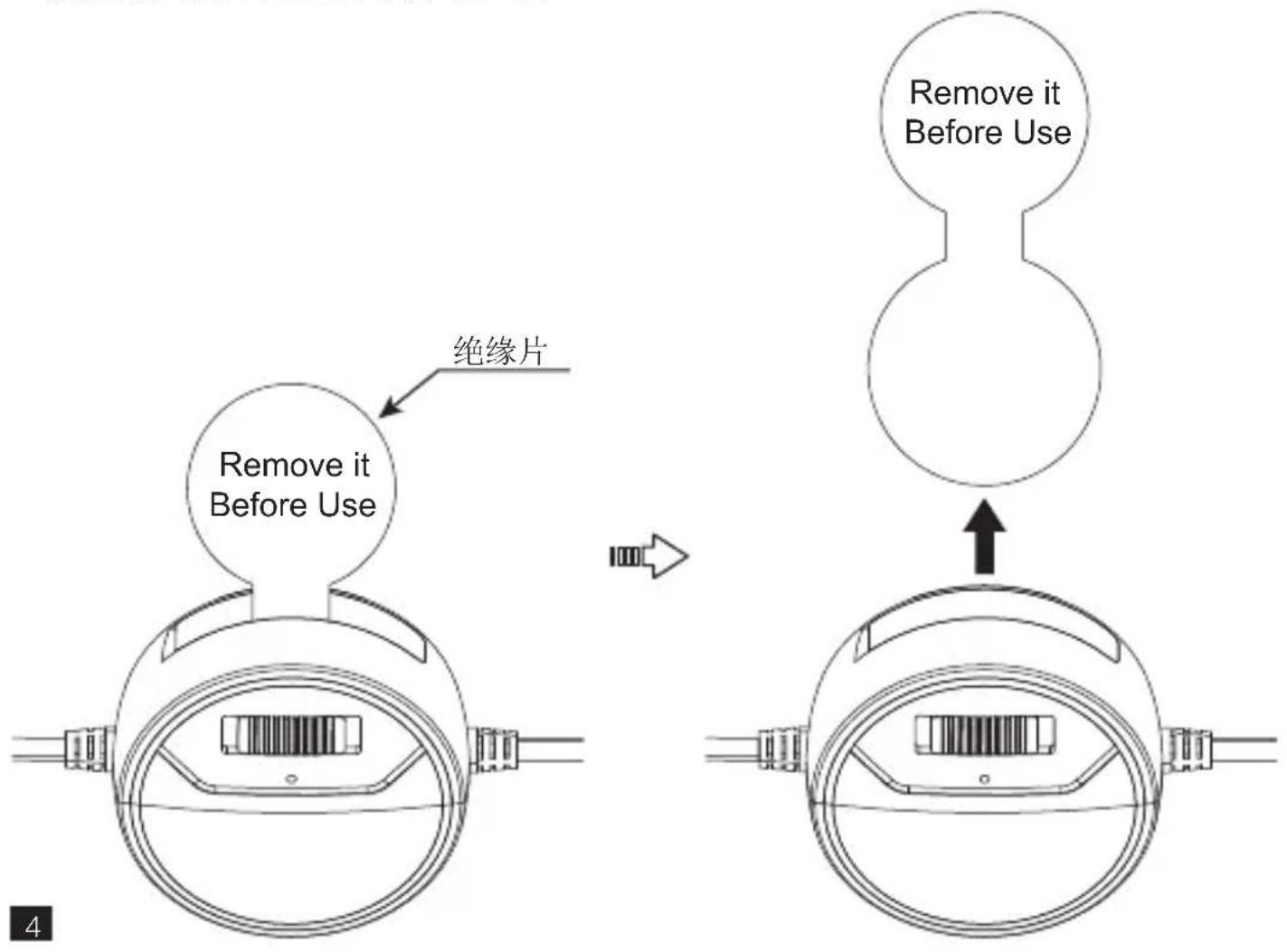

使用前请把电池绝缘片取出来

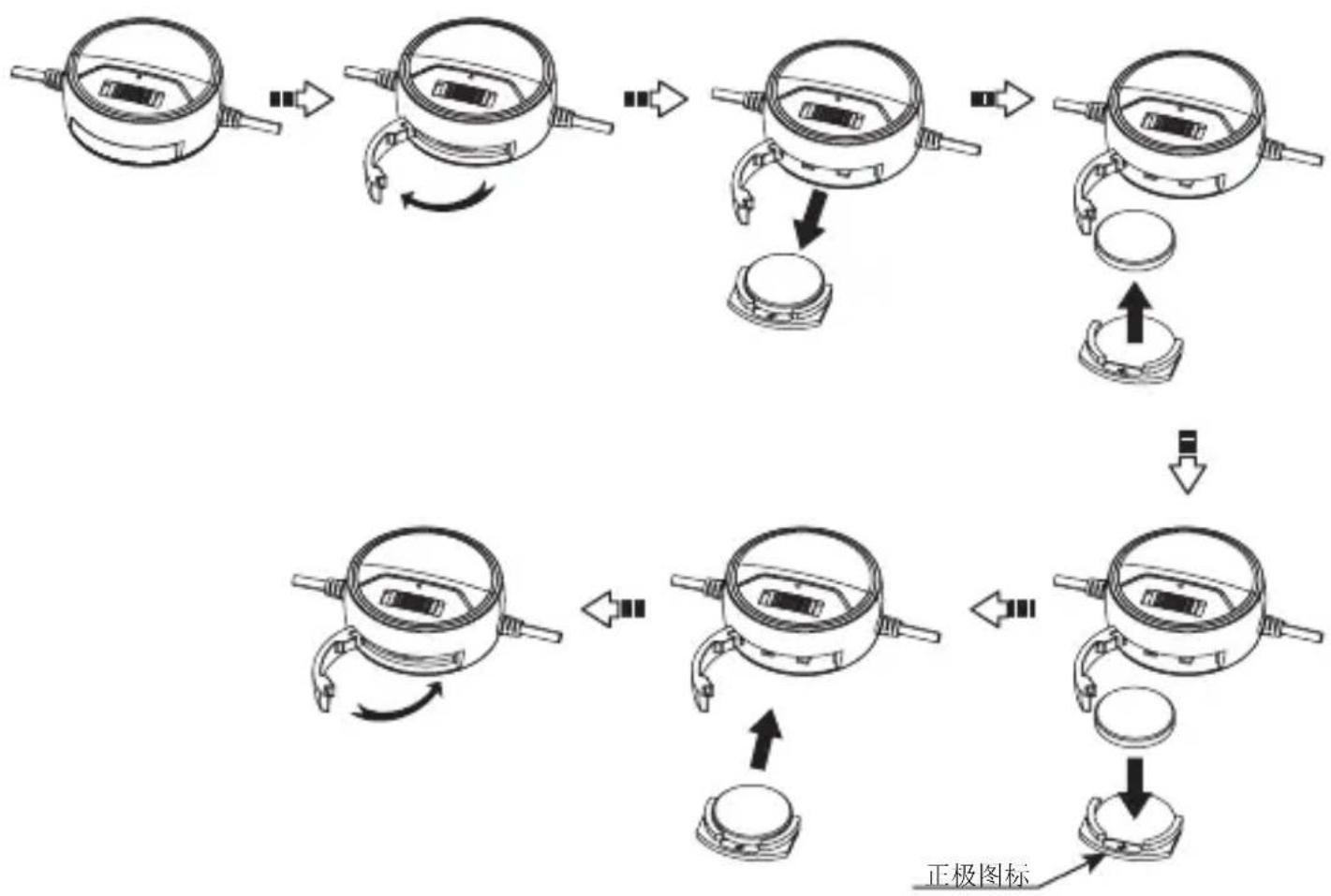

将电池托盘按图示方向取出，取出旧电池，再放入新电池（注：请按托盘的提示注意正负极的方向），再推回麦克风主体，电池更换完毕
3. 安装使用方式
将3.5mm TRRS插头插入手机或相机3.5mm音频输入插孔，相应的把“开关/手机/相机切换”按钮切换到对应的模式；
将监听耳机的3.5mm插头插入监听孔即可实时监听；将领夹麦克风对准音源并保持合适的距离即可录音
规格参数

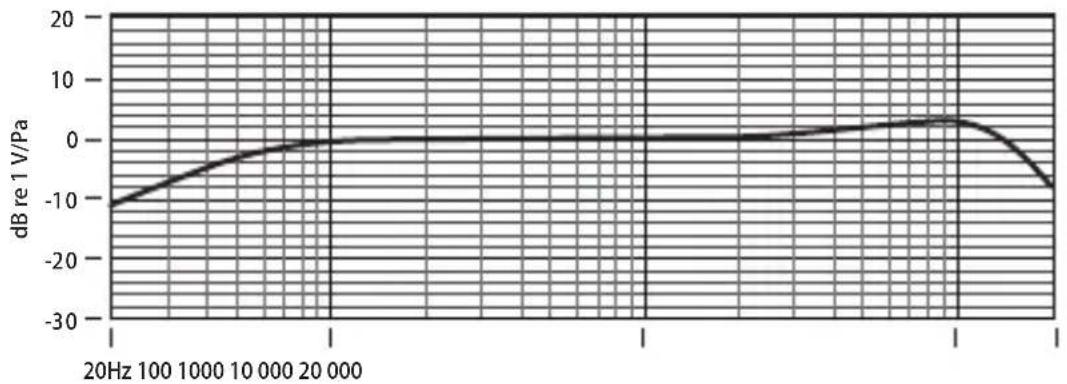

1. 频率响应
line
| Frequency | Voltage (dB re 1 V/Pa) | | --------- | ---------------------- | | 20Hz | -10 | | 1000 | -5 | | 10000 | 0 | | 20000 | 0 | | 100000 | 5 | | 1000000 | -5 |2.指向性图
radar
| Angle | Frequency | |-------|---------| | 0° | 500 Hz | | 90° | 1000 Hz | | 180° | 4000 Hz | | 270° | 500 Hz |- 性能参数
| 指向性 | 全指向 |
| 灵敏度 | -23±3dB |
| 频率响应 | 60Hz~18kHz |
| 信噪比 | >60dB |
| 最大声压级 | >100dB |
| 输出 | 3.5mm插头 |
| 监听插孔 | 3.5mm插孔 |
| 电池 | CR2032 3V |
| 长度 | 6.2m |
| 工作温度 | 0°C~50°C |
