用户手册 RB-93TS Rinnai

从灶具主体上拆下锅架支架，燃烧器和旋钮。
使用十字螺丝刀拆下不锈钢顶板。小心不要在拆卸钢制顶板时损坏电极和热电偶。
，使用附带的钥匙拧松文丘里管的支架，如图1所示。
使用#12型固定扳手拆下铜针上的螺母和文丘里管上的喷嘴，如图2所示。
从文丘里管中取出所有喷嘴，并放回正确的喷嘴。确保风门板和减震器弹簧正确安装。

将螺母和喷嘴拧紧到铜管上。

如果使用城镇煤气，使用扳手卸下LPG适配器，如果使用LPG，则使用扳手安装。确保它足够紧。

进行所有接头的泄漏试验，以确保没有发现泄漏。

将所有部件重新放回到炉盘上。

更改标签以显示气体类型更改。

• 切勿使用超大的炊具或超负荷使用烹饪器具。

- 不要取下锅架，并用锅架同住燃烧器，因为这会使热量集中并偏转到燃气灶上。

- 不要在氧和锅支架之间放置任何东西，例如火焰温度计，石棉垫，否则可能会对器具造成严重损坏。

• 不要将炊具盘放在钢架支撑面上，否则可能不稳并翻侧。

- 只能使用设备制造商提供或推荐的钢支架。

Rinnai

中国广州天河区天寿路31号江河大厦2805室

Tel 电话：[phone]

Email 邮箱 : [e-mail]

URL 网计 : www.gzrinnai.com.cn

Indonesia

Customer Care of PT. Rinnai Indonesia

andar F.A da Zona Macau 林内爐具服務中心澳門青洲

跨境工業大廈 3 権 F 座

Phone 電話: [phone] Fax 傳真: [phone]-

0572URL 网址: www.rinnai.com.hk/mo

Malaysia

Rinnai (M) Sdn Bhd

D2-3-G & D2-3-1, BlockD2, Pusat Perdagangan

Dana 1, Jalan PJU 1A/46, 47301 Petaling Jaya,

Selangor Darul Ehsan, Malaysia.

Tel: [phone]

Fax: [phone] Toll Free : 1800-88-3180

Email: [e-mail]

URL: www.rinnal.com.my

Myanmar | j830

Myanmar Kowa International Co., Ltd No.199, Ground Floor,

问题 可能导致的原因 解决方法
无点火(DC)	电池已经使用(挂干).电极间隙过大.点火棒连接松动.	更换了卸电池。检查间隙,并进行调整。间隙应该在4到5mm左右.
自动点火功能不工作	清洁产品贴在点火器和燃烧器之间。燃烧棒是湿的。燃烧棒盖未正确盖好。	点火器和燃烧器之间的空间必须干净。仔细干燥燃烧塞盖。检查盖板是否正确放置.
燃烧器火焰不均匀.	燃烧棒组件未正确装好。燃烧器头部和主体上的凹槽是脏的。	确保组件正确安装。清洁燃烧器头和主体上的凹槽。(取决于型号)
气体流不正常或没有气体流出。	中间阀阻断了气体供应。如果气体从气瓶供应,请检查该气瓶是否为空.	打开所有中间阀。更换气瓶.
厨房里有燃气气味.	还有一个燃气龙头未关好。气瓶联接器中可能存在泄漏。	关闭气体龙头。检查联接器是否良好。如果它从炉具泄漏,使致电瓶当地的Kinnai客户服务中心.
其中一个燃烧器上的安全阀不工作。	控制旋钮未按下足够长时间。燃烧棒头部和主体上的凹槽是脏的。	一旦燃烧器点燃,将控制旋钮向下按几秒钟。清洁燃烧棒头和主体上的凹槽.

MODEL	: RB-72S
FOR	: LP	GAS
PRESSURE	: 3.0	kPa
INPUT	: 11.0	kW
SERIAL NO	: 701000001

如果上述检查后问题仍然存在，请联系Rinnai客户服务中心寻求帮助。

请告知设备附带的铭牌上的设备型号。

对于保修期内的维修呼叫，请注意，需要出示您的购买凭证和有效保修卡

铭牌仅供参考，其规格因型号而异。

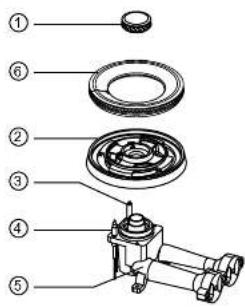

大炉头分解图 ① ⑥ ② ③ ④ ⑤

中炉头分解图 ① ⑥ 标记“X” ② ④ 标记“X” ⑤ ③ 标记“X”

■ 将燃烧器主体②放在文丘里管⑤上。确保炉头主体装好在文丘里管上，热电偶④和电极③延伸穿过炉头主体中的相应孔。
■ 把炉头⑥安装到炉头主体②， ■ 把simmer 炉头①装到炉头主体②的中心 ■ 要组装中炉头，确保simmer 炉头，炉头，炉头主体与滴盘/顶板有标记"M" (RB-93TS & RB-93TG)

组装小炉头与超小炉头

■ 把炉头②装进文丘卫管⑤以使热电偶 ④ 与电极③能装进各自的在炉头②的槽中. ■ 把炉头①装进炉头主体②
如果安装正确，那么不会滑动。
重要：在清洗之后要按顺序组装回去，

清洁与保养

清洁

	清洁	说明
不锈钢面板和玻璃面面	用温水和少量洗涤液的溶液清洁不锈钢与玻璃表面,用软海绵涂布。如未需要,您可以使用防锈背面的擦洗池,沿着“颗粒”的方向就加均匀的压力。	印体表面(火焰符号)清除与印体火焰符号直接接触的污物、污垢,特别是成的食物或液体和橄榄油,如果长时间留在表面上可能会造成损害。不要在火焚符号上使用不锈钢清洁剂,这会擦掉印体。
锅煲	取下锅架支架,使用温水和少量洗涤液的溶液,用软海绵清洁剂支架。如未需要,您可以使用洗涤海绵背面的擦洗池。	烟间污渍应无浸泡。锅支架不宜用流风机清洁。
废铝	使用温水和少量洗涤液的溶液,用软海绵清洁镁铝。	烧铝不宜用洗碗机清洁。
燃烧源头燃烧器体和Simmer燃烧棒头	用温水和少量洗涤液的溶液涂抹软海绵滑。如果需要,您可以使用洗涤海绵背面的擦洗垫用温水和少量洗涤液的溶液涂抹软海绵清洁燃烧器头。	炉头不宜用洗碗机清洁。确保火焰槽完全干燥后清洁。
火焰安全装置	点火器和点火安全装置应使用干布仔细擦拭干净。	不要让点火器潮湿。如果变湿,会打不着火。

每次使用后应清洁设备。在清洁之前，让设备冷却至安全温度。

为避免水渍和石灰垢沉积，请使用软布擦干已用水清洁的表面。

- 顽固污渍应先浸泡。

- 沸腾到热炉盘上的食物可能导致燃烧器部件和炉盘的不锈钢表面变色，立即除去任何污物。立即除去任何

- 燃烧器部件的表面将随时间变得更无光泽。这是很正常的，不会影响炉盘的操作。

为避免损坏设备表面，请勿使用；为避免损坏设备表面，请勿使用。

- 含有除垢剂，苏打，碱，氢，酸或氯化物的清洁剂

- 污渍或锈去除剂

研磨清洁剂，例如，粉末清洁剂和奶油清洁剂基于溶剂的清洁剂

- 洗碗机清洁剂

适用炊具适用炊具

炉头	最小盘子直径 (cm)	最大盘子直径 (cm)
大炉头	∅12	∅30
中炉头	∅10	∅24
小炉头	∅10	∅20
超小炉头	∅10	∅16

参见上图，并确保锯直径在您使用的燃烧器给定的最小和最大直径范围内。锯太小在锯支架上不稳定。如果锯底直径太大，火焰可能扩散到两侧，损坏或烧毁工作台面，墙面或周围的物件以及炉灶的部件。制造商不对此类损坏负责。
选择适合于其使用的燃烧器的平底锅。一般：在大型燃烧器上使用较大直径的锅，在小型燃烧器上使用较小直径的锅。
优选厚底的盘，因为它们更均匀地分配热量。使用薄的，食物容易过热，需要经常搅拌食物。
- 耐热盘可用于燃气灶。

将平底锅放在平底锅支架上时，请确保放好，使它们不会翻倒。请注意，轻微的摆动还是不可能完全防止的。 需始终将平底锅放在锅架上，锅不能直接放在燃烧器上。

Specification适用锅具

燃烧器可以在最高和最低火焰之间的任何水平调节。

控制火焰，使其不会扩散到锅的侧面。由于火焰的外部部分比中心感得多，火焰的尖端应保持在锅底部下方。超过锅侧面的火焰会轻微加热房间中的空气，并且还可能损坏锅把手并增加伤害的危险

关闭 OFF

顺时针旋转控制器到“o”

这将停止气体的流动，火焰熄火

警告警告

在燃烧器运行时听到轻微的声音是正常的，
当它第一次使用时，燃烧器发出异味是正常的：这不会带来任何风险，也不表示故障；气味会随着时间消失。
关闭燃烧器几秒钟后，将产生声音（颤动）。这不是故障 这意味着安全装置不再运行。
- 保持燃烧器尽可能干净，如果点火器脏了，它们不会正常点火。使用小的无钢丝刷定期清洁，记住点火器不能受到任何严重的影响。
橙色火焰是正常的。这是由于大气中的灰尘，溢出的液体等造成的。
当使用这种燃气器具时，厨房将变得热和潮湿。因此，您必须确保厨房通风良好：保持自然通风口打开，或安装通风系统（抽油烟机）。
如果长时间使用设备，可能需要额外的通风（例如打开窗户）或更有效的通风（如果可能，增加灶具的通风）
如果燃烧器火焰意外吹出，请关闭燃烧器操作控制旋钮，并且在至少一分钟以上再重新点燃。

操作

控制旋钮控制旋钮

- 控制旋钮用于点燃燃烧器并调节火焰的强度。

大炉头 & 中炉头

■ 燃气关闭
... 高火
最大 Simmer
- 最小 Simmer

小炉头 & 超小炉头

■ 燃气关闭
最大火
- 最小火

燃烧器只能通过按下相应的控制旋钮逆时针转动，并通过顺时针转动来关闭。燃烧器

以下将导致设备损坏：在不按下控制旋钮的情况下操作燃烧器，顺时针旋转控制旋钮来打开

制造商不对因不正确操作而造成的任何损坏承担责任。制造商不对因不正确操作而造成的任何损坏承担责任。

操作操作

必须按下所需的燃烧器的控制旋钮，逆时针旋转到大火焰符号才能开启。

按下燃烧器控制将自动在所有燃烧器上产生火花。这是正常的，不需要在意。

当火焰点燃时，按住控制旋钮5秒钟，然后放开。
点火装置不应操作超过15秒钟。如果15秒后，燃烧器仍然没有点亮，请释放，不要操作，请等待至少一分钟，然后再次尝试。
如果火焰熄灭，请将控制器转回“o”，等待至少1分钟，然后再尝试重新点火，如果需要请长按控制器
如果燃烧器第二次无法点火，请将控制器转回“o”，有关详细信息，请参阅故障排除指南。

Safety Instructions

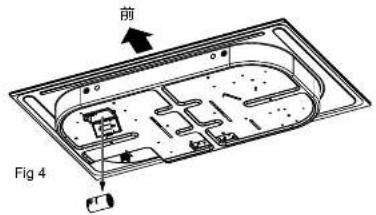

请将DC 1.5V电池安装到灶具底部的电池盒中。(Fig 4)

当电池耗尽时，或火花变弱，应更换新电池。电池仓位于图中所示位置。将电池按照所示的正确极性放置。

警告：如果计具长时间不使用，请取出电池

前 Fig 4

燃气连接 (Fig. 5)

燃气灶气体的入口连接点的端部具有1/2"螺纹，其允许：

- 固定连接。

- 使用软管连接（仅适用于LPG）。在这种情况下，需要插入附件和0型，如图5所示。此时，请务必防止软管接触插入到厨房里的可移动物件内（例如抽屉）并不要经过任何可造成阻塞的地方。

警告！气体连接完成后，务必确认是否漏气，制造商不对任何连接泄漏承担责任。

A) 燃气接口

B) O-集圆

C) LPG 适配器

D) LPG 软管

E) 软管夹

与安装，调节和转换气种有关的所有操作必须由授权的安装人员执行，遵守气体和电力供应商的适用法规，标准和规范。

在开始之前，请关闭设备的电力和气体供应。

建议您联系当地的R商品I客户服务中心转换其他包邮

设备旁边的物体必须由不可燃材料制成。用于粘合的层压覆盖物和胶必须是耐热的。

本设备不能安装在冰箱，洗衣机和洗碗机等之上。

如计其安装在烤箱上方，那么烤箱必须有一个电源冷却风扇，在安装手册中检查烤箱的尺寸。

如果安装了抽油烟机，则必须遵守安装手册的说明，始终保持至灶具的最小距离为550 mm。

准各台面 (Fig 2 & Fig 3) 准各合面

在台面上开一个合适的孔

推荐在离灶具底部10mm处放置一块不可燃阻隔版（e.g.如金属或胶合板）。这样就能防止进入灶具底部。

如果是木质夹台面，用特殊胶水清漆开孔台面。这样就能防止台面下方积聚水分而变得潮湿

器具安装器具安装

粘合密封胶（灶具下侧）是出厂附带的；任何情况下都不要移除它们。密封确保整个工作表面是水密的，并防止水渗漏。

为了将设备安装到厨房柜中，首先将炉放置在正确的位置。插入灶兵。按下灶的侧面

直到其整个周边被支撑。

移开灶具 (Fig 1)

1) 关闭燃气

2) 移开燃气软管

3) 抬起计具

用温水和少量洗涤液的溶液涂抹软海绵来清洁燃烧器的所有可移动部件。清洁后彻底擦干所有部件，然后重新安装燃烧器（请参阅“清洁和保养”）。

- 用湿布清洁不锈钢槽，然后擦干。

金属部件具有保护涂层，当第一次加热时其可以释放轻微的气味。

气味和任何蒸气将在短时间内消散，并且不会有故障连接的提示。

安全说明

如果抽油烟机安装在燃气灶具上方，请确保在使用时锅具总在灶架上，否则，火焰可能到达抽油烟机，其部分可能会被损坏或着火。

不要在锅盖下存放易燃物品，火焰可以使油烟机熄火。

请勿将本产品用作任何其他物品的放置地方。如果仍然存在剩余热量或者如果设备错误接通，该物品可能会熔化或着火。

请勿用布，箔等覆盖本产品。如果灶具存在剩余热量或者设备错误接通，可能引发火灾。

不要使用塑料或铝箔容器。它们在高温下熔化并可能着火。

不要加热未开封的食物在滚刀上，因为压力会积聚在锡，导致它爆炸。这可能导致受伤和烫伤或损坏。

- 确保燃气燃烧器的所有组件均已正确组装，然后再打开。

- 钧的尺寸必须与所使用的燃烧器尺寸一致（参见“适用鼠具”）。太小的鼠将在锅支架上不稳定。如果锅直径太大，火焰可能扩散到两侧，损坏或烧毁工作台，墙壁覆层或周围的物件以及炉灶部分。

与气体供应的连接必须由合格的合格人员严格按照当地的安全规定进行。

出于安全考虑，本产品只能在内置时使用。

安装，维护和维修只能由具有相应资质的合格人员严格按照当地的安全规定进行。

在安装，维护和维修工作期间，必须断开设备与供气和主电源的连接。虽然设备在保修期内，但只能由Rimai授权的维修技术人员进行维修，否则保证无效。

故障组件只能用原装原装备件更换。制造商只能在使用原装备件时保证设备的安全。

在操作过程中切勿将设备置于无人看管的位置。本使用说明书中的图形仅供参考。

制造商不对因不遵守这些警告和安全说明而造成的任何损失负责。

Operation

Control Knob

为避免发生事故和设备损坏的危险，请在安装和首次使用前仔细阅读这些说明。它们包含有关安装，安全，操作和护理的重要注意事项。

将本手册保存在安全的地方，并确保新用户熟悉说明。将他们传送给任何未来的所有者。

安全须知安全须知

所有操作（包括安装、维修、维护、气体和电气连接或转换为其他类型的气体）必须由当地燃气和电力提供商制定的合格人员执行。如果需要转换为另一种类型的气体，请您联系当地的Rinnai客户服务中心。
- 使用燃气站将会积聚房间热量和水分。确保房间有足够的自然或机械通风方式，例如提取器。
如果炉子长时间使用，则可能需要额外的通风，例如：打开窗户或门，或在最大功率运行提取器。
这种燃气灶不是为商业或专业用途而设计的。它只适用于家庭用户。设备的任何其他用途（设计目的除外）可能导致保修失效。制造商免除因不正确或不正确使用或操作导致的所有责任。
本产品不适用于身体，感觉或精神能力下降或缺乏经验和知识的人员使用，除非在他们使用时进行监督，或已由负责安全的人员展示如何使用。
本设备的出厂设置为规格板上指示的气体类型。如果必须更改，请致电您当地的Rinnai 客户服务中心。
切勿打开设备的外壳。篡改电气连接或组件和机械部件对用户来说非常危险，并可能导致操作故障。
烹饪器具的表面在使用期间交热。使用这些设备时必须小心，让儿童远离本设备。
- 过热的脂肪或油容易着火。不要在无人的情况下任山油或脂肪加热，如果油或脂肪发生火灾，不要用水把火熄灭，通过用盖了管住锅并关闭设备来熄灭火。
不要在此家用电器下方或附近存储或使用腐蚀性化学品，蒸汽，易燃材料或非食品产品。
如果设备长时间未使用，应在彻底清洁后再次使用。也建议对设备进行安全测试。

产品说明

型号		RB-93TG	RB-93US	RB-93UG
开孔尺寸(mm)				705~840 x 405~480 R120 70
产品尺寸(mm)				880 x 520 X 147 880 x 5
功率(KW)	LPG	左:5.5	左:5.5	左:5.5
		后右:2.0	后右:2.0	后右:2.0
		前右:4.5	前右:5.5	前右:5.5
	NG	左:5.3	左:5.3	左:5.3
		后右:1.9	后右:1.9	后右:1.9
		前右:4.4	前右:5.3	前右:5.3
面板		Glass Stainless Glass
炉头		左:(B)	左:(B)	左:(B)
		后右:(S)	后右:(S)	后右:(S)
		前右:(M)	前右:(B)	前右:(B)
钢架		铸铁 铸铁 铸铁
宽铝		圆柱形 圆柱形 圆柱形
安全装置		YES YES YES
点火		(DC 1.5V)干电池 D size	(DC 1.5V)干电池 D size	(DC 1.5V)干电池 D size

注意:制造商保留进行任何技术改进或修改的权利,恕不另行通知

Suitable Pans

Suitable Pans

Burner	Minimum pan diameter(cm)	Maximum pan diameter(cm)
Big Burner	12	30
Medium Burner	10	24
Small Burner	10	20
Extra small Burner	10	16

1 燃烧头 2 燃烧器
3 电极
4 热电偶
5 义丘里

1 Sinner燃烧器头
2 燃烧器本体
3 电极
4 热电雷
5 文丘旦
6 燃烧头

安全切断系统

热电偶 电极

您的灶具配备了一个安全装置（热电偶）如果火焰突然熄灭，它可以防止气体流入燃烧器。

要再次使用燃烧器，请将控制器顺时针旋转到 OFF（●）位置，然后正常开启。安全开关独立于电源运行

为确保此设备处于活动状态，请照常打开燃烧器，并在不释放控制的情况下，在点燃火焰后按住并保持5秒钟

Cleaning and Care

Cleaning

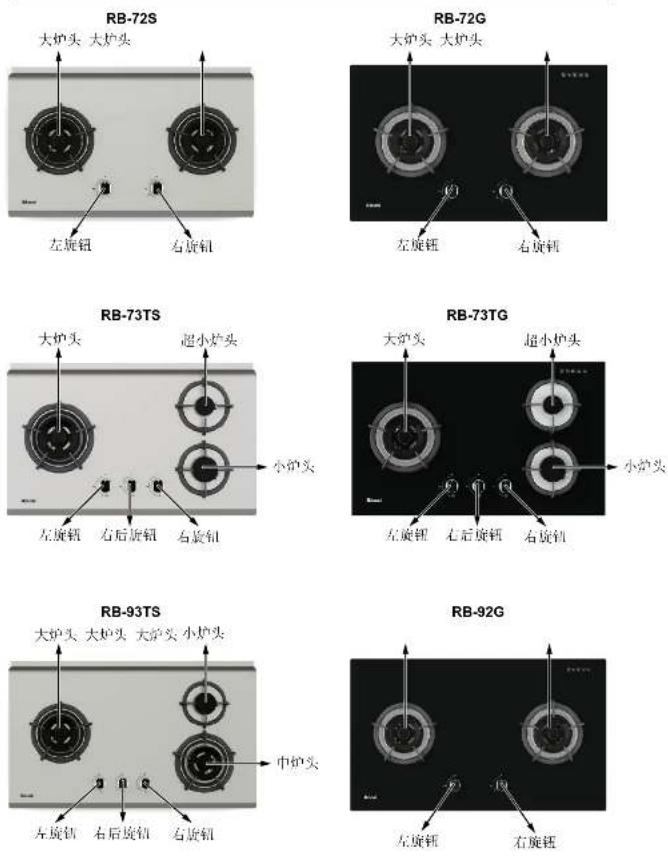

RB-93TG 大炉头 小炉头 小炉头 左旋钮 右后旋钮 右质钮 中炉 大炉头 RB-93US 大炉头 左旋钮 右后旋钮 右质钮

RB-93UG 大炉头 小炉头 左旋钮 右后旋钮 右旋钮 大炉头

产品指引
