用户手册 LUX160 Yongnuo

感谢您使用LUX160摄像灯，在使用产品前，请认真阅读使用说明书。

注意事项

• 严禁将产品靠近或者投入火源，以避免发生火灾及爆炸等危险。
• 请勿私自拆卸产品，如产品出现故障须本公司或授权维修人员处理。
• 本产品运行时，请勿直视COB灯珠，勿遮挡散热孔，勿触摸COB灯珠；设备运行时，请勿直视光线。
• 请勿在易燃易爆和暴露在雨中使用。
• 当摄像灯出现高温报警时，请检查风扇是否出现故障。

产品规格

光源	1颗COB灯珠
色温	双色版本:3200K-5600K;单色版本:5600K
输出功率	LED:180W
照度	距离	1M	2M	3M
	COB	35100Lux	6830Lux	2820Lux
重量	约5310克
外接电池	26V/7A;14.8V/6A(V扣电池接口)
外接电源	DC 24V/7.5A
体积	590*240*250毫米
遥控距离	小于50米
平均寿命	50000小时
光照角度	110°
所含物品:摄像灯(1)、电源适配器(1)、V扣电池转接线(1)、标准罩(1)、抛物线柔光箱(1)、收纳包(1)、电池挎包(1)、挂绳(1)、蜂巢(1)。注:如有缺失请与经销商联系。

注：使用14.8v的V扣电池时，最大功率限制为80w。使用26v的V扣电池时，
最大功率限制为180W。

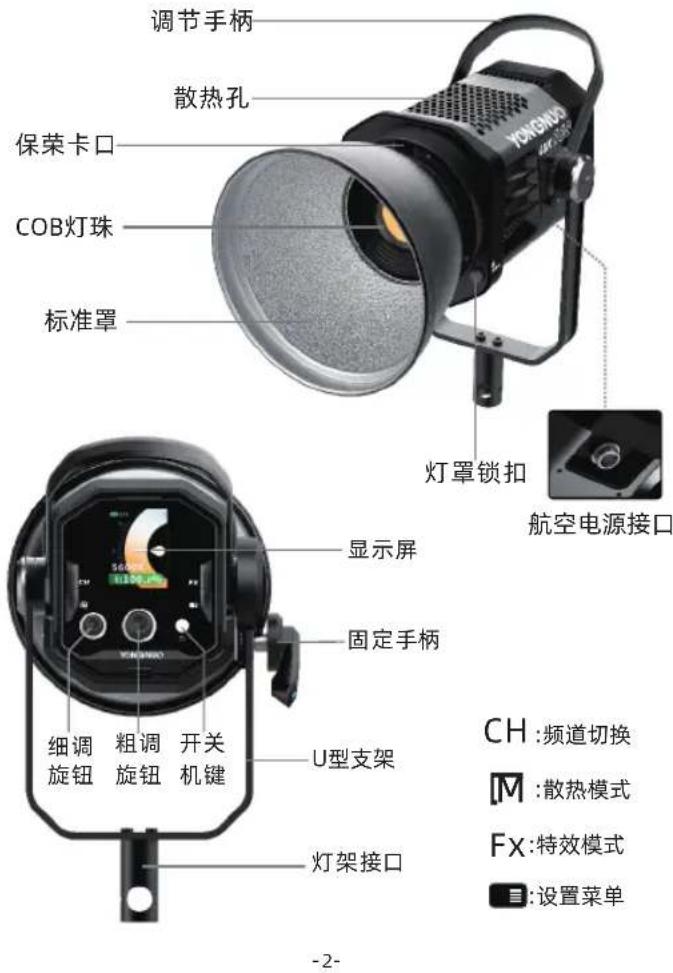

产品结构

安装与使用

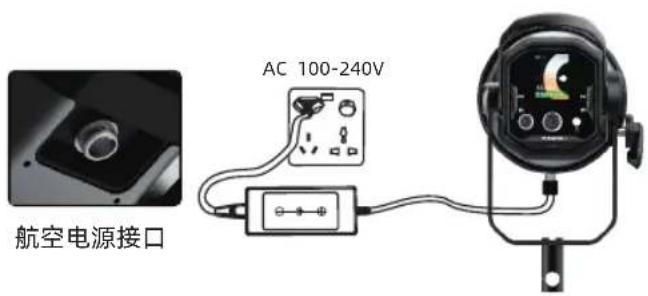

1、使用配置电源适配器供电。

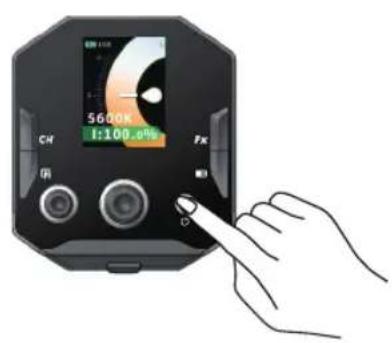

2、开机与关机。

按下开关机键进行开关机。

-3-

3、色温与亮度调节。

按下开机键摄像灯点亮，按下旋钮切换色温与亮度调节选项，旋转旋钮调节参数。

4、使用遥控器远程控制

按下遥控器锁扣取下遥控器，安装电池后即可远程控制摄像灯。长按关机键遥控器关机。

（注：取下遥控器时需要给遥控器安装两个AA（5号）电池，电池需另购），

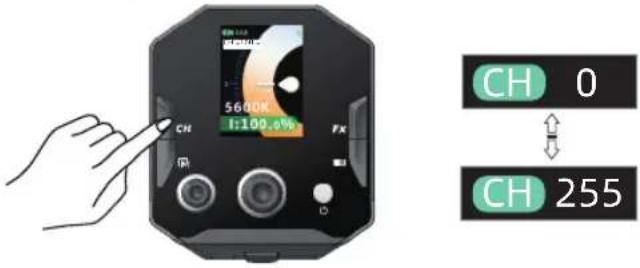

按下按钮旋转确认键选择频道[CH]菜单，按下确认键旋转旋钮调节到您所需要的频道；按下确认键完成切换。（注：产品分为256个频道）

6、特效模式。

按下按钮进入特效模式，旋转调节旋钮切换模式；
按下确认键进入该特效模式；再次按下确认键暂停。
按下左边旋钮切换速度和亮度选项，旋转调节参数。
再次按下切换到色温模式。

(注：按下< ]菜单，选择切换中/英文显示。)

按下<|M>|>按钮，选择确认键选择模式，按下确认键选择工作模式。

-6-

标准模式

静音模式

性能模式

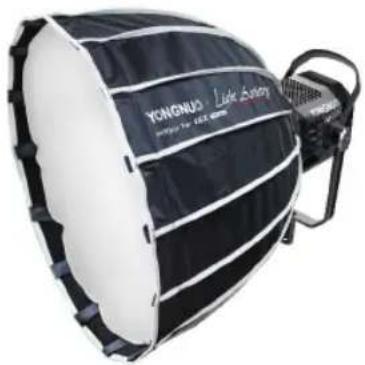

8、柔光箱的使用。

1），利用支撑杆穿入柔光箱，再接入转盘撑起柔光箱。
2），将柔光箱卡口接入摄像灯保荣卡口，接着向右钮紧完成安装；柔光布利用激光贴合使用。

按下< ]>按钮旋转确认键选择[ ]菜单，旋转确认键选择时间，按下确认键设置完成。

-7-

10、数字显示模式。

按下<■>按钮旋转确认键选择[T]菜单；按下确认键完成切换此时显示界面进入数字显示模式。

1). 按下< ☐ >按钮旋转确认键选择蓝牙< ✗>, 按下确认键开启蓝牙；此时打开手机APP就可以自动连接摄像灯实现无线控制。
2）.2.4G无线控制模式可关闭。
3）.APP可以从永诺官网下载或通过扫描彩盒二维码点击下载。

蓝牙关闭

蓝牙开启

蓝牙已连接

本手册中的功能是依据本公司的测试条件获得，设计和规格如有变更，恕不另行通知。

深圳市永诺摄影器材股份有限公司

地址：深圳市坪山区坑梓街道深福保现代光学厂区A座

电话：[phone]

传真：[phone]

网址：www.hkyongnuo.com

生产地址：深圳市坪山新区坑梓街道锦绣中路14号

深福保现代光学厂区A栋厂房

售后电话：400-001-3888
