用户手册 YN-622N-TX Yongnuo

• 连接或安装本产品时，请关闭所有设备电源。
• 请保持干燥，勿用湿手接触产品，亦不可将产品浸入水中或暴露雨中，否则可能引起无法正常使用，甚至损坏。
• 请勿在易燃易爆场合中使用，违反此警告可能引起爆炸或火灾。
• 本产品涉及电池，关于电池的使用请严格按照相关规定，否则会引起财产损失或人身伤害。

产品功能简介

首先感谢您选购永诺产品。

• YN-622N-TX i-TTL 无线引闪控制器是为YN-622N i-TTL无线引闪收发器配套使用的产品。
• 本产品使用人性的LCD菜单控制，支持A/B/C三组闪光灯混合使用i-TTL，手动闪光或超级同步模式，可调整各分组曝光补偿或闪光输出，支持设定三组闪光灯不同的焦距，遥控距离可达100M, 支持7个无线频道及A/B/C三个分组，并带有辅助对焦灯功能，支持USB固件程序升级。

兼容的相机列表:尼康

D800/D3000系列/D5000系列/D7000系列

随附物品：

1×YN-622N-TX 控制器
1×用户手册
1×LS-2.5/N1 快门连接线
1×LS-2.5/N3 快门连接线

说明书约定

• 本说明书为假定使用兼容的相机/闪光灯，并且使用相同频道的YN-622N收发器，本产品所支持的功能取决于使用的相机及闪光灯，有关YN-622N收发器、相机及闪光灯的操作，请阅读其使用手册。
• 最新版本的兼容性列表、用户手册及升级固件请访问www.hkyongnuo.com获取。
• 使用前请将固件升级到最新版本（第15页）。

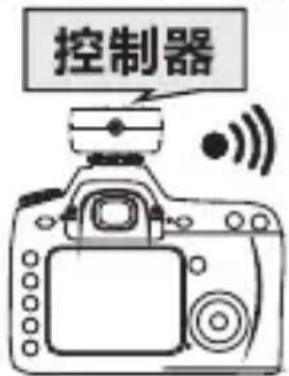

YN-622N-TX

控制器

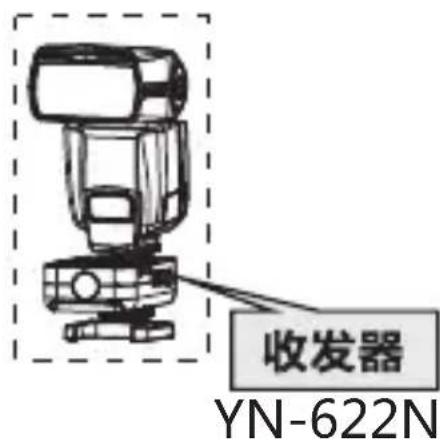

收发器 YN-622N

- 此用户手册中使用以下图标:

表示短按按钮。

表示长按按钮。

支持的功能列表

• LCD屏幕显示，多按键快捷操作
- 可通过USB接口升级固件
- 支持无线快门线功能
- 可单独调整A/B/C三组闪光灯焦距
- 内置辅助对焦灯(可禁用)
- 分组闪光模式：i-TTL/手动闪光/超级同步
A/B/C三组闪光灯可混合使用i-TTL、手动闪光及超级同步
- 可单独调整A/B/C三组闪光灯曝光补偿或闪光输出
- 快门同步：前帘同步，后帘同步，FP高速同步，支持最高同步速度为1/8000s
- 支持曝光补偿，闪光值锁定功能
- 支持模拟(造型)闪光、防红眼闪光
- 支持闪光灯头变焦(自动)
• Super Sync(SS)时延调整，更好支持(伪)高速同步功能
- 设置自动保存
- 可通过PC接口输入闪光同步信号
- 支持标准热靴(非尼康机身)的基本闪光引闪(最高同步速度为1/250s)

*以上功能需配合YN-622N收发器使用， 以下功能的使用请参阅相机及闪光灯制造商说明书:闪光值锁定(FV LOCK)，造型闪光，防红眼闪光等。

各部位名称/显示屏

※此处保护薄膜可以撕去。

高速同步 后帘同步 灯头变焦 闪光参数 显示区 i-TTL 均衡补充闪光 电池电量 FP BL CH8 频道 辅助对焦灯 A888 B888 C888mm ATML +/-8.8.8+8.8v BTML +/-8.8.8+8.8v CTML +/-8.8.8+8.8vΩ

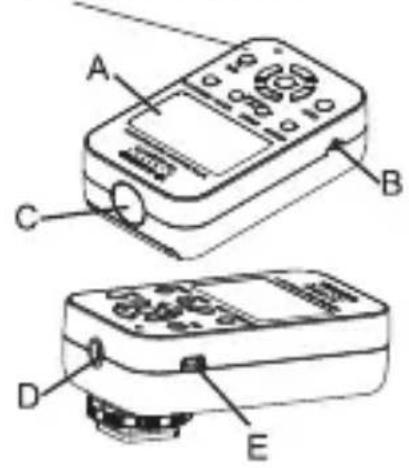

各部位名称/快速使用指南

A-显示屏：显示控制器的所有设定，方便您查看、设置。

B-2.5MM快门线接口：无线快门线功能(第13页)。

C-辅助对焦灯：(第10页)。

D-PC接口：输入闪光同步信号(第12页)。

E-USB接口：通过与电脑连接升级控制器固件(第15页)。

F-Mode按钮：每按一次在各闪光模式中切换(第8页)。

G-Group按钮：箭头所示切换设置的分组(第8页)。

H-TEST按钮：长按唤醒闪光灯，松开时测试闪光(第11页)。

I-选择/设置按钮组：多功能按钮组，包括【上】【下】【左】

【右】及【OK】按钮，可设置频道、焦距、闪光输出等参数。

J-AF/SS按钮：短按为辅助对焦灯开关(第10页)，长按为SS参数设置(第9页)。

K-ZOOM/CH按钮：每短按一次，将在A/B/C三组焦距中切换(第10页)，长按设置频道(第7页)。

L-电源开关：滑动至ON为电源开。

M-状态指示灯：通信时亮绿灯，引闪(快门释放)时亮红灯。

N-固定环及锁定销：(第6页)

O-热靴固定脚及触点：(第6页)

P-电池仓及电池仓盖：(第6页)

使用前准备

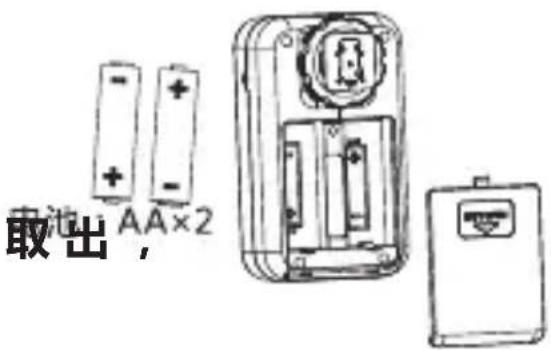

1. 安装电池

打开电池仓，根据电池仓正负极方向安装两节AA电池（不含），可以使用两节1.2V充电电池。

- 长期不使用产品请将电池取出，更换电池时，请两节一起更换。

电池 AA×2 取出，

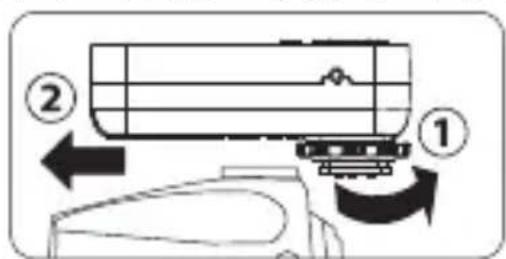

2. 安装控制器于相机机顶热靴

1). 按箭头方向旋松固定环。
2). 将热靴固定脚完全卡入相机热靴插座。
3). 按箭头方向旋紧固定环，锁定销将伸出将控制器锁定在相机热靴插座上。

3. 开启电源

将电源开关滑动至【】开启电源。ON

ON ON OFF

使用前准备

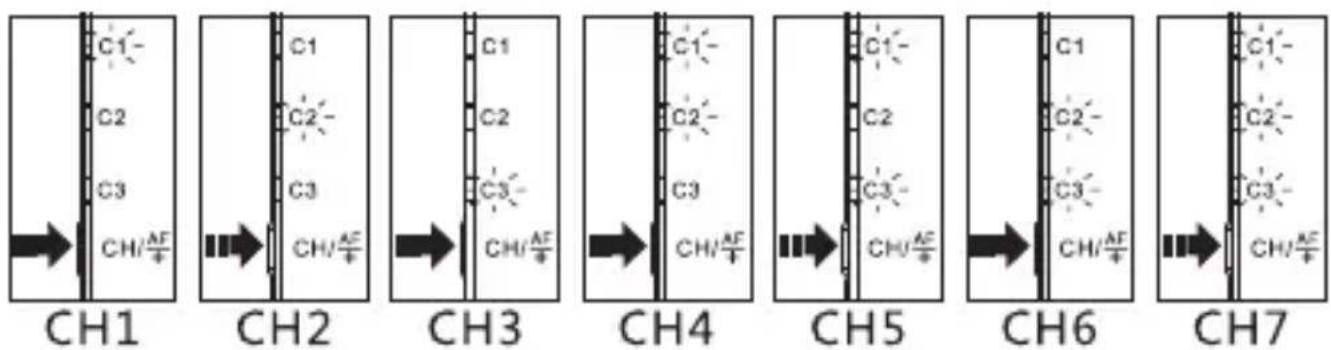

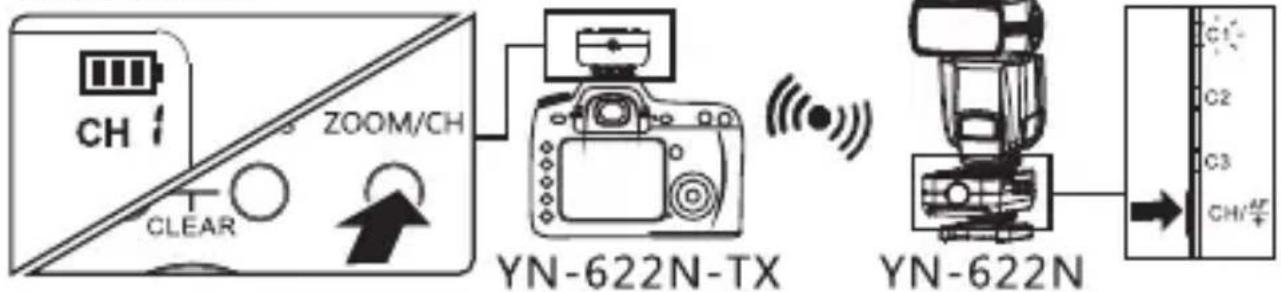

4.设置频道:

长按【ZOOM/CH】按钮，再按【上】或【右】增加，按【下】或【左】减少，按【OK】确定。设置与YN-622N收发器相同的频道。

1).设置好收发器接收分组并设置好与控制器在相同的频道。
2). 将闪光灯设置在i-TTL模式*，该闪光灯将根据发控制器设置的闪光模式及参数闪光，支持 i-TTL/手动闪光。(*将闪光灯设置在非i-TLL模式或使用其他引闪模式，请参考第12页)。

设置

1. 分组及模式设置(远程控制模式):

- 为各组设定不同的闪光模式拍摄。

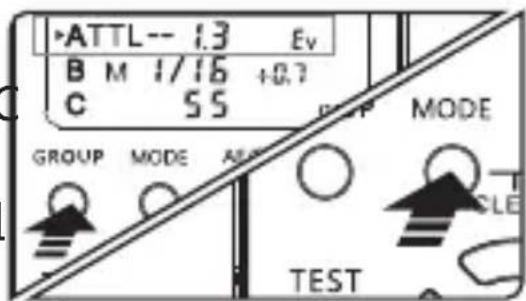

1). 按【GROUP】按钮 选择设置组每按一次依箭头所指选择A/B/C组。

2). 按【MODE】按钮设置所选分组闪光模式，每按一次设置如下：

ATTL-- 1.3 Ev B M 1/16 +0.7 C 55 GROUP MODE ALE MODE TEST

TTL: i-TTL, 支持调整范围-3-+3EV, 按【左】或【右】增加或减小EV, 按【上】或【下】增加或减小0.3EV。支持直接在闪光灯上设置曝光补偿, 补偿值将与控制器设置的补偿值叠加。

M：调节范围1/128- 1/1，按【左】或【右】调整，按【上】或【下】微调。

SS:超级同步(SuperSync，见第9页)

(无): 该组不参与闪光。

- 在控制器远程设置闪光模式及参数时，收发器上的闪光灯屏幕将不会变化。

设置

2. 关于超级同步(SS)

- 使用非高速同步闪光灯实现更高的同步速度，本功能更适合闪光持续时间较长的影楼灯,只限于使用支持自动FP(高速同步)的相机，支持设置SS时延参数。

AF/SS ZOOM/CH 5.5 2.1

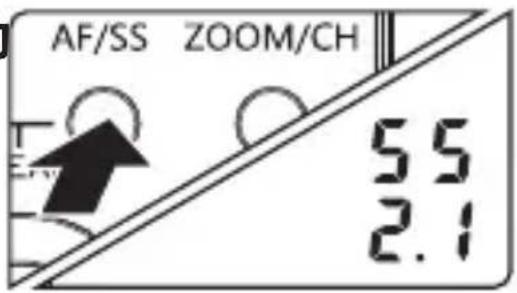

1.设置控制器SS时延参数：

长按【AF/SS】按钮进行参数设置，按【左】或【右】调整，按【上】或【下】微调，按【OK】按钮确认并退出设置，支持自动设置（AU）或手动设置0.1-3.0。

2. 使用超级同步：

1.)将闪光灯设置在手动模式，支持使用热靴闪光灯或PC接口连接闪光灯。可能需要设置全功率闪光输出（1/1）。
2.)设置相机为 “自动FP闪光”，快门同步速度最高可设置在1/8000s，根据使用的闪光灯、输出功率、快门速度不同调整至一个合适的时延参数。
3.)拍摄并检查照片是否同步，可能会看到光线的层次变化，效果将根据相机及闪光灯不同会有所不同。

设置

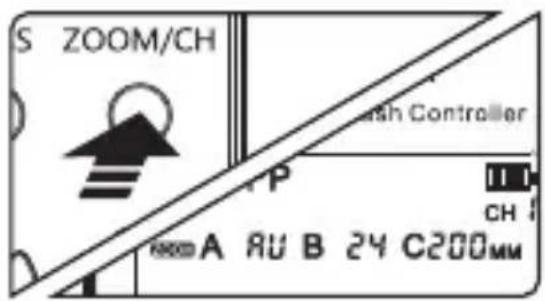

3.ZOOM:闪光灯头焦距

- 支持在控制器设置收发器上的闪光灯头焦距。

S ZOOM/CH Cash Controller P CH A AU B 24 C200MM

每短按一次【ZOOM/CH】按钮，选择A/B/C组其中一组焦距设置，按【上】【下】【左】【右】按钮设置，支持设置的范围:24-200,AU(自动)，按【OK】按钮确定。

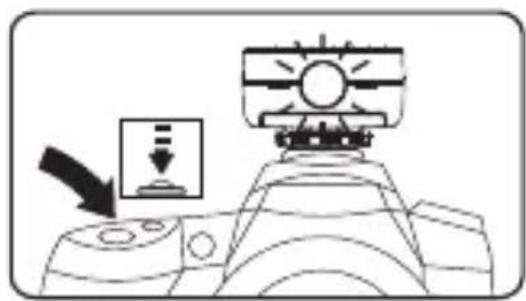

4.辅助对焦灯

- 当光线不足以自动对焦时会启动辅助对焦灯功能，控制器的辅助对焦灯会点亮以辅助镜头更容易对焦。

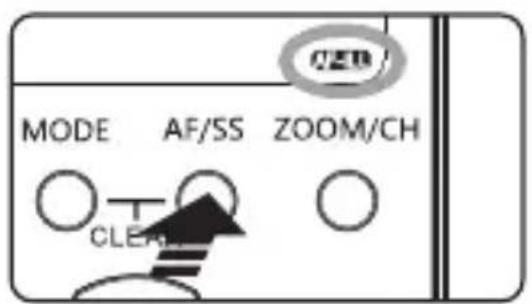

短按【AF/SS】按钮启用/禁用辅助对焦灯功能，显示屏将有图标显示。

MODE AF/SS ZOOM/CH CLEA

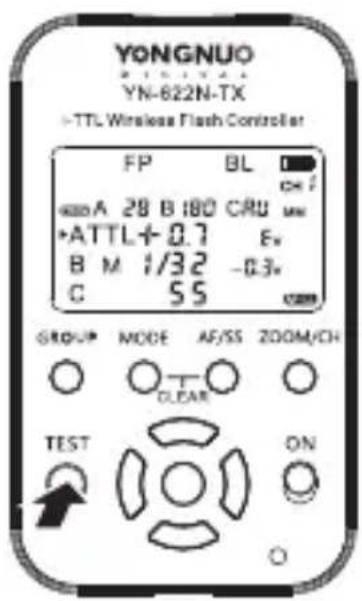

半按相机快门按钮或 按住控制器【TEST】按钮，绿色唤醒指示灯亮，收发器的 楼靴闪光灯将被镀醒。

所选分组闪光灯将被测试闪光一次。

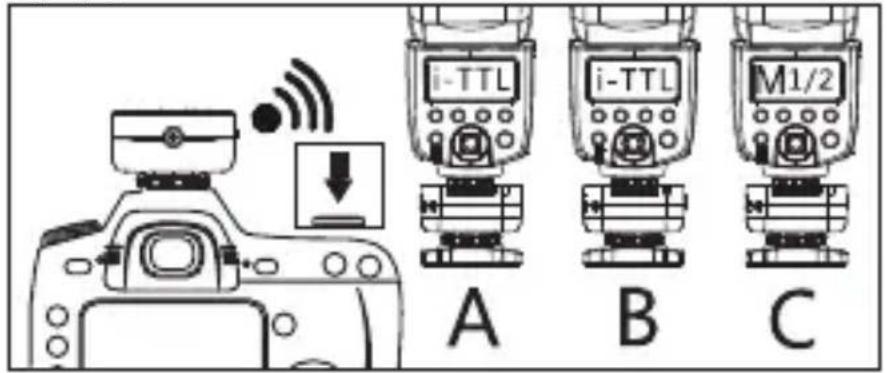

2. 引闪闪光灯

完全按下相机快门按钮时将同步引闪闪光灯，红色引闪指示灯亮。

YONGNUO YN-622N-TX TTL Wireless Flash Controller FP BL A 28 B 180 CRU ATTL+0.7 Ev B M 1/32 -0.3v C 55 GROUP MODE AF/SS ZOOM/CH ○ ○ ○ THEAR TEST ON ○

示例:

将收发器上的兼容的闪光灯设置在手动闪光或重复闪光模式，控制器将不支持远程设置其闪光模式或曝光补偿（输出功率），该闪光灯将根据其显示的模式及参数闪光。

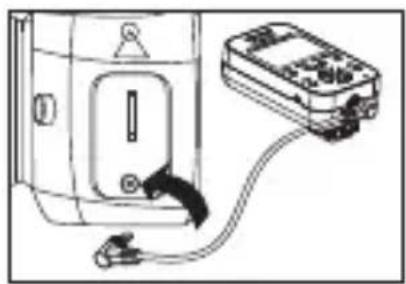

• PC接口(仅限输入使用): 使用LS-PC/PC连接线(另购)连接控制器及相机的PC接口。
• 基本闪光(单触点)引闪:安装控制器于标准热靴的相机。

1). 依铜粉组设置组设置。
2).闪光模式设置：通过闪光灯控制面板设置在手动闪光( )模 M 式，手动更改闪光输出，使用控制器PC接口或主闪光触点引闪，不支持高速同步或其他TTL功能(最高同步速度为1/250s或更低)。

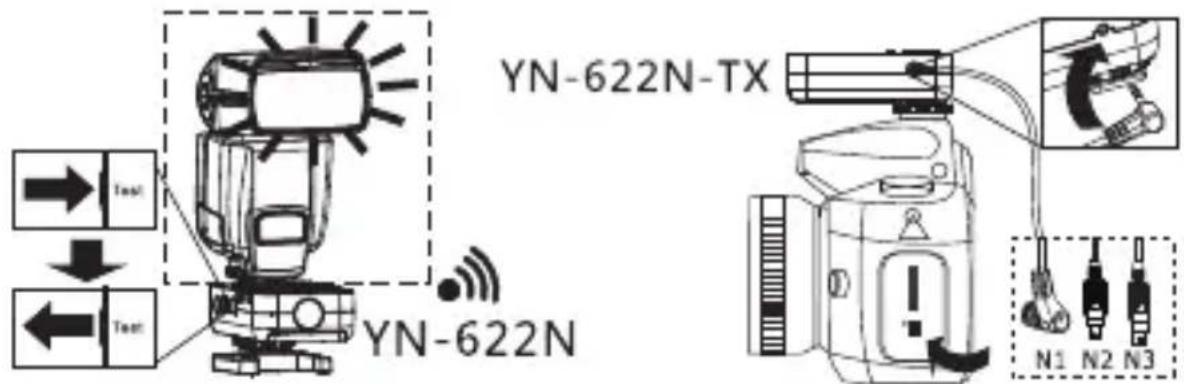

快门线功能

- 使用YN-622N收发器无线发射，YN-622N-TX控制器作快门信号输出。

YN-622N-TX YN-622N YN-622N N1 N2 N3

1). 将YN-622N-TX控制器安装于相机机顶，并使用LS-2.5系列快门连接线(可能需要额外购买)将控制器与相机快门接口连接。
2).长按YN-622N收发器【TEST】按钮对焦，松开【TEST】按钮时将触发快门，若YN-622N收发器上安装了闪光灯，该闪光灯将同步闪光。

• 只支持单张拍摄。
  • 若控制器没有安装于兼容的相机热靴，快门将会在按下收发器【TEST】按钮时释放。

兼容的快门线型号:

LS-2.5/N1: D200/D300/D300S/D700/D800

LS-2.5/N3: D90/D600/D3100/D3200/D5000系列/D7000系列

LS-2.5/N2(需另购): D70/D70S/D80

参考

1. 关于闪光快门同步: ▶▶FP

• 请在相机上进行设置，支持前帘同步、后帘同步、高速同步(自动FP)，将有相关图标在控制器屏幕上显示(第四页)。
• 使用FP高速同步需相机及闪光灯支持，需设置相机闪光同步速度为“自动FP”，最高同步速度为1/8000s或1/4000s（取决于相机）。
• 部分相机机型不支持高速同步(无自动FP选项)，使用这些类型的相机时，快门速度会被限制在1/250s或更低。

2. 关于LCD背光:

- 按任何按钮，屏幕背光将点亮5秒。

3.关于电池电量显示:

- 屏幕右上角电池图标将显示当前电量，当电量不足时，电池图标闪烁，请更换电池。

4.关于自动保存功能:

- 控制器将自动保存频道，分组，辅助对焦灯等设置。闪光模式，

参考

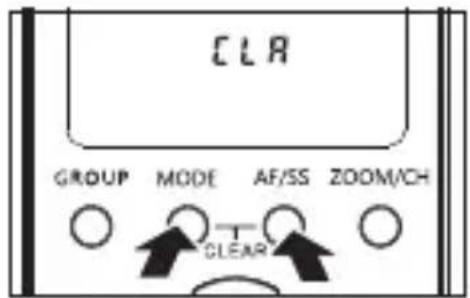

5.恢复出厂设置

CLA GROUP MODE AF/SS ZOOM/CH CLEAR

同时按【MODE】与【AF/SS】按钮，直至屏幕如图所示后松开，恢复出厂设置。

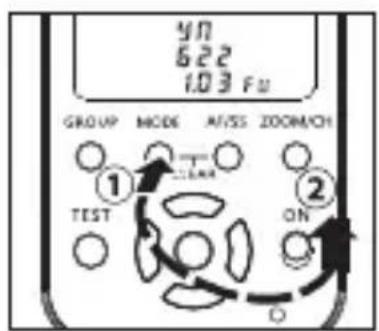

6. USB固件升级

y0 622 1.03 Fm GROUP MODE AVISS ZOOM/CH ① TEST ② ON

2).关闭电源，按住按钮的同时重新打开电源，屏幕显示进入固件升级界面(将显示当前版本号)。

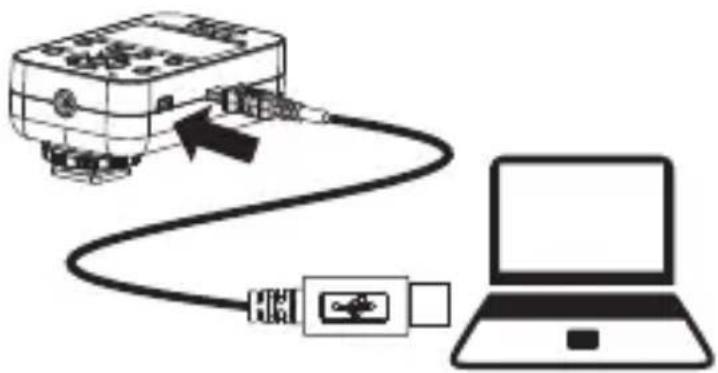

3). 使用USB-MINIB连接线(不含)将控制器与PC进行连接。
4). 按照软件上的提示完成固件升级操作。

故障排除

1. 无法开机或自动关机：

• 电池装反或电池耗尽。
  ➢ 按照电池仓指示标志的正确方向安装（更换）电池，并确保电池有电，重新开启电源。

2.闪光灯不闪光：

确保所有设备电池电量充回光灯在就绪的状态（闪光灯回电指示灯已点亮）。
➢ 确保 控制器(收发器)，闪光灯及相机安装连接可靠。
确保控制器及收发器已设置在相同的频道及可控制的分组。

3. i-TTL闪光曝光过度或曝光不足

- 检查是否在相机机身或闪光灯上设置了曝光补偿；超出闪光有效距离可能会曝光不足;TTL与手动闪光模式混合使用时可能会过曝，此时手动灯适合作为背景灯使用。

在使用过程中遇到其他故障，建议进行以下步骤解决：

1).重启所有设备。
2). 给控制器/收发器更换电池。
3). 恢复控制器及收发器出厂设置。
4). 恢复相机/闪光灯出厂设置。

规格

系统模式：数字FSK 2.4GHz无线控制

距离：100M

无线通道：7个

闪光模式：i-TTL、手动闪光、超级同步

同步模式：前帘、后帘、高速同步

分组控制：A/B/C 3个组别

最高同步速度：1/8000s

引闪接口：热靴、PC接口

快门接口：2.5MM快门接口

USB固件升级：支持

辅助对焦灯功能：支持

闪光灯变焦功能：支持

电池：AAX2节（支持1.2V充电电池） 3V

待机时间：120小时

体积：89.5×53.5×39mm

重量：82克
