HƯỚNG DẪN NGƯỜI DÙNG F-60TDN PANASONIC

Model No. / Kiểu máy

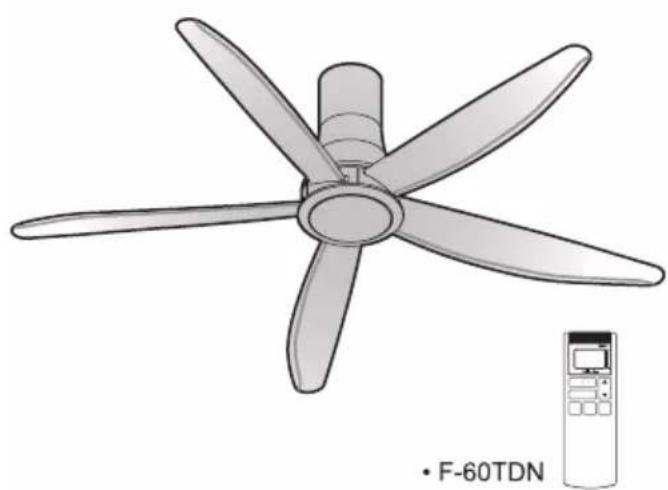

F-60TAN F-60TDN

Net weight (Long Pipe) / Trọng Lượng Tịnh (Ông Dài) : 5.3 kg

Net weight (Short Pipe) / Trọng Lượng Tịnh (Ông Ngắn) : 5.1 kg Net weight (Long Pipe) / Trọng Lượng Tịnh (Ông Dài) : 5.3 kg

Hướng Dẫn Sử Dụng và Lắp Đặt

Quạt Trần

Cảm on quý khách hàng đã mua sản phẩm quạt Panasonic. Trước khi sử dụng sản phẩm này, xin vui lòng đọc kỹ các hướng dẫn và cắt giữ sách hướng dẫn sử dụng này để tham khảo sau này.

Nội dung

Chú ý về an toàn	4 - 5
Bảo dưỡng	6
Các bộ phận	7
Cách lắp đặt	8 - 13
Cách sử dụng	14 - 22
Thông số kỹ thuật	23

Vui lòng đọc phần lưu ý an toàn và quét mã QR để xem video huống dẫn lắp đặt tham khảo!

Để tránh khả năng người sử dụng bị chấn thương hay thiết bị bị hư hỏng, hãy tuân theo những hướng dẫn sau đây.

Biểu tượng này thể hiện những hành động BẮT BUỐC.

Biểu tượng này thể hiện những hành động NGHIÊM CÂM TUYỆT ĐỐI.

CẢNH BÁO

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể dẫn đến thiệt mạng hoặc gây chấn thương nghiêm trọng cho người sử dụng.

LU'U Ý

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể gây chấn thương cho người sử dụng hoặc làm hư hỏng thiết bị.

CẢNH BÁO

Tuân theo một cách nghiệm ngặt tất cả những hướng dẫn lắp đặt trong quyền hướng dẫn sử dụng này.

Việc đi dây điện phải do người có chuyên môn tiến hành.

Lỗi lắp đặt có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Tất tất cả nguồn điện và chờ cho đến khi cánh quạt ngừng quay hoàn toàn trước khi lau chùi hoặc tiến hành bảo dưỡng quạt.

Quạt Trần đột ngột quay có thể gây thương tích và điện giật.

Vui lòng tham khảo đại lý bán hàng được ủy quyền về việc sửa chữa hoặc bảo dưỡng.

Dùng tua vít để vận chặt vít Cánh Quạt. (250-300 N•cm).

Có thể gây chân thương nếu cánh quạt bị rơi.

Đảm bảo móc trần nhà có khả năng chịu được trọng lượng lớn hơn 10 lần trọng lượng của Quat Trần.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Ngưng sử dụng Quạt Trần khi xảy ra bất kỳ sự cố bất thường hoặc họng hóc nào và chuyển cầu dao tự động (MCB) sang trạng thái “OFF” (TẮT).

Nguy cơ bốc khói, cháy, điện giật và rơi. Vui lòng liên hệ với đại lý được ủy quyền để được bảo trì/ sửa chữa.

Tháo dỡ Quạt Trần bị hồng. Có thể gây chẩn thương nếu Quạt Trần bị rơi.

Nếu thấy quạt quay bất thường, ngừng sử dụng Quạt Trần ngay lập tức và liên hệ với nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp.

Cổ thể gây chân thương nếu Quạt Trần bị rơi.

Không lắp Quạt Trần ở những nơi có nhiều dầu mỡ và bụi.

Có thể gây cháy, đoản mạch và điện giật.

Không lắp đặt Quạt Trần tại những nơi để chảy nổ như bếp ga.

Có thể gây cháy, đoàn mạch và điện giật.

Không lắp Quạt Trần gần các hóa chất và chất kiểm.

Có thể gây cháy, đoàn mạch và điện giật.

Không làm hư hỏng dây điện trong quá trình lắp đặt, như làm biến dạng do nhiệt, xoắn, bề cong, v.v.

Có thể gây cháy, đoàn mạch và điện giật.

Không sử dụng các nguồn điện khác ngoài nguồn điện định mức đã được nói ở trên.

Quạt quá nóng có thế gây cháy hoặc điện giật.

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa Pin.

Có thể gây cháy, đoàn mạch và điện giật.

Không bám lên Quạt Trần. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không tháo dỗ Quạt Trần trừ khi được hướng dẫn trong quyền hướng dẫn này.

Chỉ sự dụng phụ kiện đi kèm.

Có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Không chạm vào Quạt Trần nếu quạt đang hoạt động.

Có thể gây chân thương, hồng hóc và làm Quạt Trần rơi.

Không té nước vào Quạt Trần. Hoặc không làm ướt Quạt Trần.

Có thể gây cháy, đoàn mạch và điện giật.

LU'U Y

Đề tránh trường hợp bị chấn thương với người dùng hay có những hư hỏng với thiết bị, hãy tuân theo tất cả những hướng dẫn có trong quyền hướng dẫn sử dụng này. Nhà sản xuất sẽ không chịu trách nhiệm với bất cứ tai nạn hay chấn thương nào xảy ra do lỗi lắp đặt không đúng hay không tuân theo hướng dẫn trong quyền hướng dẫn sử dụng này.

Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Thiết bị này không được thiết kế để sử dụng bởi những người (bao gồm trẻ em) có thể lực, giác quan hoặc tinh thần kém hoặc những người thiếu kinh nghiệm và kiến thức, trừ khi họ được giám sát hoặc hướng dẫn sử dụng thiết bị bởi người chịu trách nhiệm về sự an toàn của họ. Trẻ em nên được giám sát để đảm bảo chúng không đùa nghịch với thiết bị. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

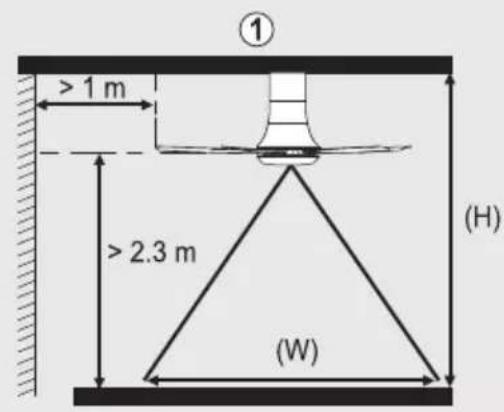

Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các Cánh Quạt phải cách tương 1 m.

Có thể khiển cho luồng gió không ổn định, quiến Quạt Trần bị lắc.

Có thể gây chấn thương nếu quạt bị roi. Xem Bước 2 - ① trang 15 để biết cách đo.

Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt Trần không bị lắc mạnh.

Có thể gây chấn thương nếu quạt bị roi.

Thay thế tất cả các Cánh Quạt nếu bất kỳ cánh nào bị vỡ hoặc bị ran nứt.

Hiện tượng đào lắc có thể làm rơi Quạt Trần.

Nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp sẽ thực hiện việc gắn hệ thống treo.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần.

Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Việc thay thế các bộ phận của thiết bị hệ thống treo an toàn sẽ do nhà sản xuất, đại lý dịch vụ hoặc người có chuyên môn phù hợp thực hiện.

Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Chỉ lắp đặt sản phẩm trong nhà. Không lắp đặt ở những nơi có gió.

Cổ thể gây gì sét, mất màu, hư hỏng và chấn thương.

Không lắp đặt tại nơi có độ rung cao và có sự va chạm.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Tránh lắp đặt dưới tràn cong kiểu mái vòm.

Có thể khiển cho lường gió không ổn định, khiến quạt bị lắc.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Lau chùi các vết bản bằng vải mềm, sạch, các loại xà bông thông thường và nước để giữ cho quạt được sạch.

Không sử dụng các dung môi hòa tan (xăng, dầu, chất pha loãng sơn, benzen, cồn, bột làm sạch, thuốc tây có tính kiểm) hay bất kỳ các hóa chất nào khác.

Có thể khiển các phụ kiện bằng nhựa biến dạng và phụ kiện bằng kim loại bị mài mòn. Có thể gây chấn thương nếu quạt bị rơi.

Đảm bảo Móc Treo Trần (Móc “J”) hoặc (Móc “U”) không bị lỏng. Dùng cò lê lực siết chặt Bu lỏng và Đai ốc của Giá Ròng Rọc. (1500-1800 N•cm)

Có thể gây chấn thương nếu Quạt Trần rơi do rung lắc.

Tham khảo Bước 2 trang 9 để biết phương pháp lắp đặt.

Không lắp Quạt Trần ở những nơi ẩm ướt, có nhiệt độ và độ ẩm cao như nhà tấm.

Sự có rò rỉ điện có thể dễ dàng gây điện giật và cháy.

Maintenance Bảo dưỡng

① Kiểm tra tình trạng của Quạt Trần hàng năm. Nếu xảy ra bất cứ vấn đề gì, ngưng sử dụng Quạt Trần. Sau đó, liên hệ với phòng dịch vụ hoặc đại lý bán hàng hay trung tâm bảo hành. □ Các điểm cần kiểm tra:

Các Vít bị lòng, tình trạng của Dây An Toàn, hồng hóc với Trục Động cơ .v.v.

② Phải đảm bảo Công Tắc An Toàn đang trong tình trạng tốt. Nếu xảy ra sự cố, hãy tắt Quạt Trần và mang đến trung tâm bảo hành hoặc đại lý ủy quyền.

③ Luôn giữ Quạt Trần sạch sẽ. Lau sạch bụi bản bằng vài mềm, sạch, xà bông thông thường và nước. Lau khô lại một lần nữa. Không sử dụng các dung môi hòa tan (xăng, dầu, chất pha loãng sơn, benzen, còn, bột làm sạch, thuốc tây có tính kiểm) hay bất kỳ các hóa chất nào khác.

- Không được bề cánh quạt trong khi lau chùi.

④ Không sơn cánh quạt. Nếu cánh bị hồng, mua một bộ cánh mới (5 chiếc) đề thay thế từ phòng dịch vụ hoặc các đại lý bán hàng.

⑤ Khi liên hệ với các phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành, hãy cung cấp quyền hướng dẫn sử dụng này cho họ để được bảo dưỡng đúng nhất.

⑥ Nếu quạt bị vỡ hay bị hồng, hấy tháo quạt khởi trần nhà và thay quạt mới. Việc này giúp ngăn cho Quạt Trần không bị rơi.

⑦ Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần.

Name of parts Các bộ phận

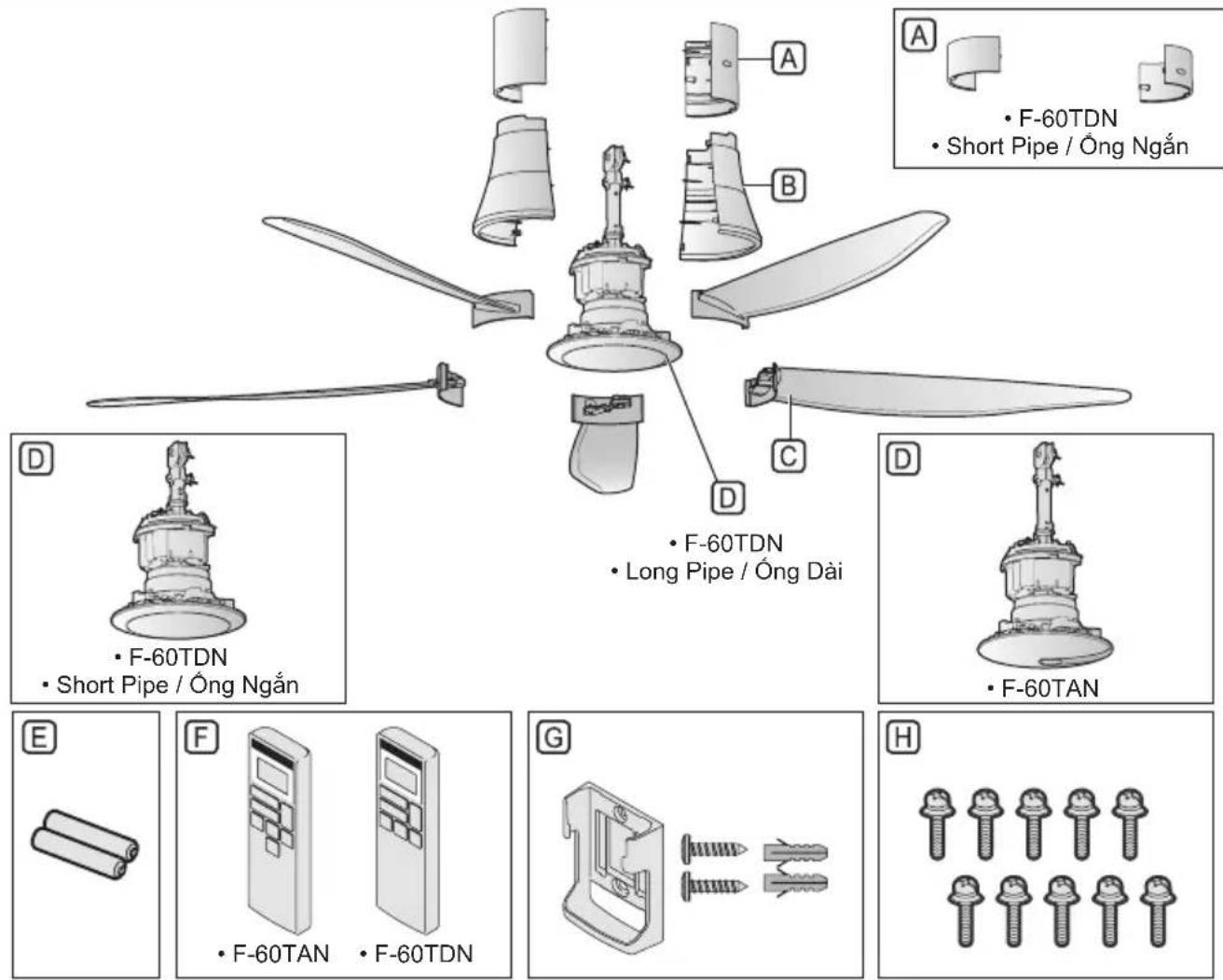

Parts

piece(s) chốc bộ phận

A Upper Canopy 2....
B Lower Canopy....2
© Blade Assembly 5......
D Motor Unit 1.
E Batteries AAA / R03 / LR03 2......
F Remote Control 1....
Remote Control Holder Set 1......
Part Set (10 Screws).1....

■ Attention:

A Nắp Chụp Trên 2......
B Nắp Chụp Dưới 2
© Bộ Cánh Quạt 5......
D Bộ Đông Cơ 1......
E Pin AAA / R03 / LR03 2....
F Điều Khiền Từ Xa 1......
G Giá Đỗ Điều Khiên Từ Xa 1
H Bộ Óc Vít (10 Vít) 1

Chú y:

- Không để Quạt Trần trực tiếp lên sản nhà. Xem trang 8 (Bước 1) về cách lắp đặt. Có thể khiển sản phẩm bị xương.

Lưu ý:

- Minh họa trong hướng dẫn sử dụng này chỉ nhằm mục đích giải thích và có thể khác với thực tế.

CẢNH BÁO

Không sử dụng các linh kiện thay đổi, chỉ sử dụng các linh kiện chính hăng. Có thể gây chấn thương nếu Quạt Trần bị roi.

1

Install the Blades

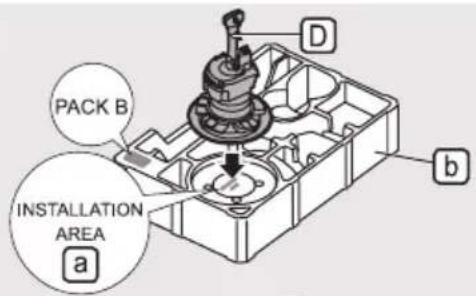

① Đặt Bộ Động Cơ D trên phần hình tròn (INSTALLATION AREA a) của phần xốp B b như hình hướng dẫn để lắp đặt Cánh Quạt C.

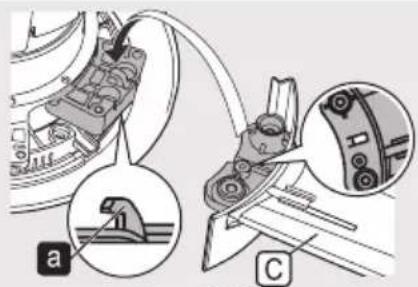

② Lắp Bộ Cánh Quạt Ⓓ vào Móc An Toàn a trên cánh quạt.
③ Kéo Bộ Cánh Quạt © theo hướng như hình để khoá Cánh Quạt lại.
④ Văn chặt Bộ Cánh Quạt bằng Vít H được cung cấp (Lấy từ Bộ Ốc Vít). Mỗi Bộ Cánh Quạt dùng 2 óc vít.
Mô-men xoắn khoảng 250-300 N•cm. Đảm bảo các lỗ vít trên Cánh Quạt ở giữa lỗ bắt vít trên thân mô tơ. Giữ Cánh Quạt trong khi cải lắp ráp.

①

②

Sử dụng tuốc nợ vít đề vận chặt Vít. (250-300 N•cm) Có thể gây chấn thương nếu Cánh Quạt bị roi.

CAUTION

Cánh Quạt phải được lắp đúng cách. Có thể không tạo gió. Có thể gây chấn thương nếu Cánh Quạt bị roi.

Phải đảm bảo các Óc Vít (10 chiếc) tiết chặt vào Cánh Quạt.

2

① Thảo đầu Bu lông b, Đai óc c, Chốt an toàn d và Đệm Cao Su e cấp sẵn.
② Đảm bảo Móc Treo Trần (móc "J" c) hoặc (móc "U" d) không bị lỏng. Móc Treo Trần (móc "J" c) hoặc (móc "U" d) có thể chịu được lực 20 N.
③ Đặt Đệm Cao Su ⓔ vào trong Móc Treo Ⓒ.
④ Vận chất bánh ròng rọc e1 với Bu lông b và Đai óc c. Mô-men xoắn khoảng 1500-1800 N•cm.
- Phải đảm bảo lắp Chốt An Toàn ⓐ có định vào Bu Lông ⓑ và bề cong.

①

②

▶

Đảm bảo Móc Treo Trần có khả năng chịu được trọng lượng lớn hơn 10 lần trọng lượng của Quạt Trần. Dây an toàn phải được cố định đúng vào Ông. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

□ Phải đảm bảo tất cả các Bu Lông, Đại Ốc đều được tiết chặt, lắp Chốt An Toàn vào và bề cong để đảm bảo an toàn.
Phải đảm bảo Quạt Trần được cố định chắc chắn vào Móc Treo Trần và Quạt Trần không bị nghiêng sau khi lắp đặt.
Dây An Toàn được gài vào Móc Treo Trần và vận chặt vào ống trụ.

3

Wiring instruction Huống dẫn nối

Nói dây nguồn điện của nhà vào Chốt Nói theo sơ đồ hướng dẫn.

• Nên tuốt vỏ dây từ 7 \~ 8 mm.

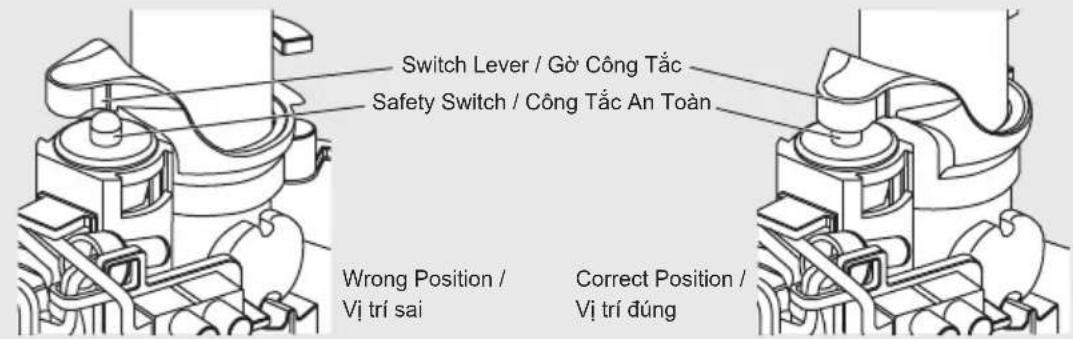

Switch Lever / Gò Công Tắc Safety Switch / Công Tắc An Toàn

Live (Brown) /

Dây nóng (Nâu)

Neutral (Blue) /

Trung tính (Xanh dương)

Nói đất (Xanh lá•Vàng)

Nói với nguồn điện theo hướng dẫn nối dây dưới đây.

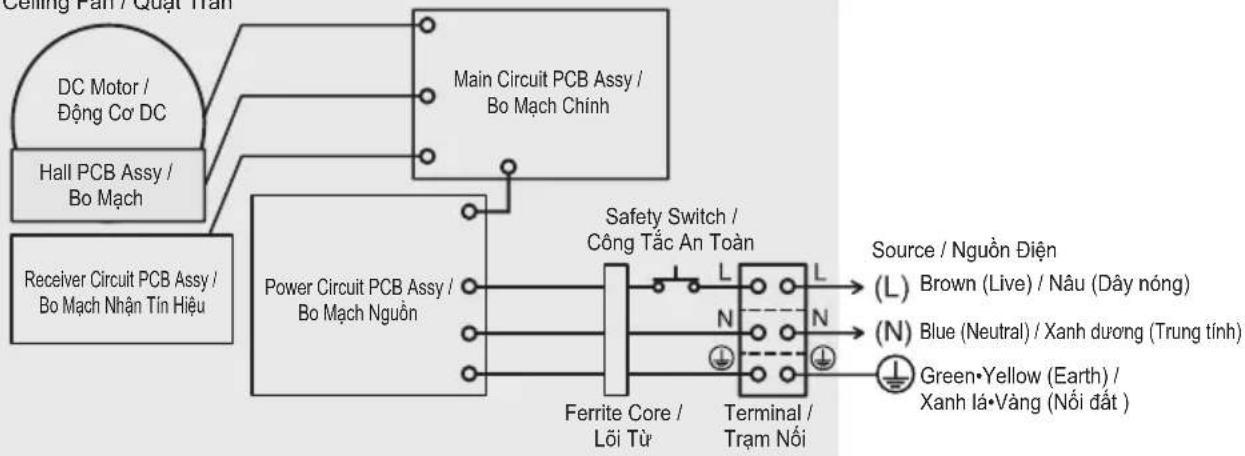

Wiring diagram / So đồ nói dây

Ceiling Fan / Quạt Trần


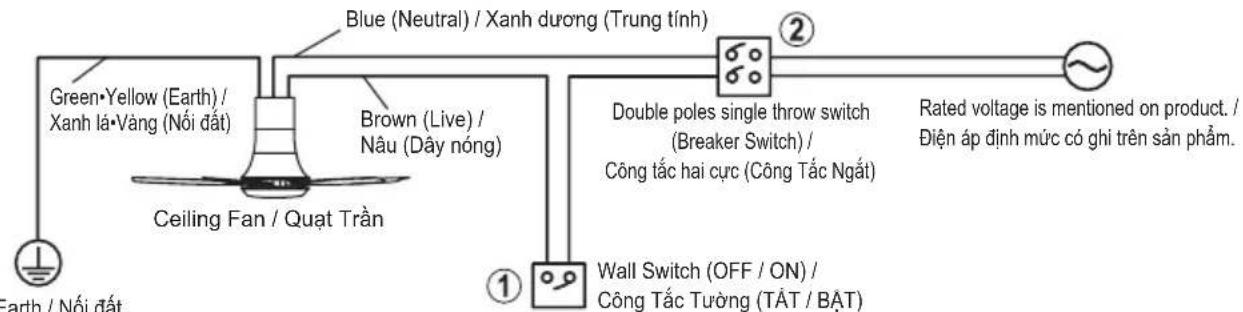

Connecting to the power supply / Nói với nguồn điện

Only direct connection to wall switch is allowed. / Chi được phép nối trực tiếp với công tắc trên tưởng. Please refer to figure below. Xem hình minh họa phía dưới.

③

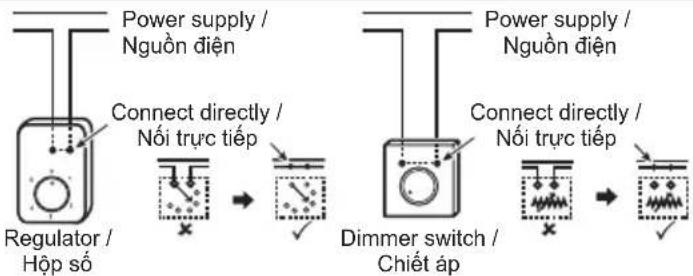


④

■ Attention: Chú y:

① Nên lắp thêm công tắc OFF/ON trên tường cho Quạt Trần, thay thế hộp số hiện có hoặc hộp số không thích hợp.
② Sản phẩm này cần được lắp kèm với công tắc hai cực (công tắc ngắt) với khoảng cách tiếp xúc tối thiểu trong mạch được lắp cố định là 3 mm.
③ Nếu có hộp số hoặc chiết áp, thoát nó ra trước và kết nối lại dây như hình vẽ trên.
④ Không sử dụng hộp số hay chiết áp. (Có thể làm hồng Quạt Trần.)

- Nếu hồng hoặc thất lạc bộ Điều Khiên Từ Xa, có thể bật Quạt Trần với tốc độ đặt trước là 5.

WARNING

Việc đi dây điện phải do người có chuyên môn tiến hành.

Có thể gây cháy, điện giật, làm Quạt Trần rơi và gây chấn thương.

Sản phẩm này không được bán kèm cùng với dây dẫn và ở cắm hoặc các phương tiện kết nối khác từ nguồn điện. Khi nối hoặc thay đổi dây nguồn hoặc dây dẫn, phải được người có chuyên môn tiến hành để tránh rủi ro. Sử dụng loại ống 227IEC53(RVV) hoặc ống có độ dày trên 1 mm. (Các yêu cầu khác như đường kính của dây dẫn tuân theo các quy định của nước sở tại).

Có thể gây cháy, điện giật.

Không được rễ mạch hoặc làm đoàn mạch Công tắc An Toàn.

Có thể gây cháy, điện giật, làm Quạt Trần rơi và gây chấn thương.

Kiểm tra sau khi lắp đặt

Dây được nói chắc chắn với nguồn điện.

4

Installing the Canopy

① Thảo ốc vít (2 chiếc) 1 khởi Nắp Chụp Trên A và thực hiện với Bước 4 - ④.
② Ngắm thẳng và đặt Vòng Cố Định j của Nắp Chụp Dưới B (2 chiếc) vào khe Cố Định Nắp Chụp Dưới k. Móc vào cho đến khi nó được cố định hoàn toàn.
③ Phải đảm bảo Nắp Chụp Dưới B được đặt đúng vào khe k trước khi cố định Nắp Chụp Trên A.

①

How to install Cách lắp đặt

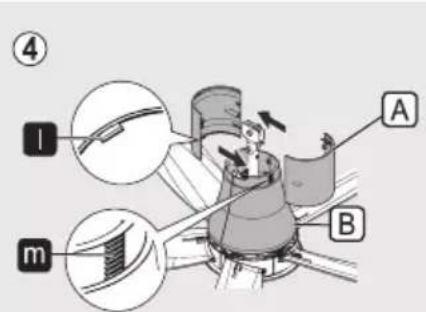

④ Ngám thẳng và đặt Vòng Có Định I của Nắp Chụp Trên A vào Khe Có Định m của Nắp Chụp Dưới B.
Móc vào cho đến khi nó được có định hoàn toàn. Phải đảm bảo Nắp Chụp Trên A (2 chiếc) được đặt trên phần đầu của Nắp Chụp Dưới B.

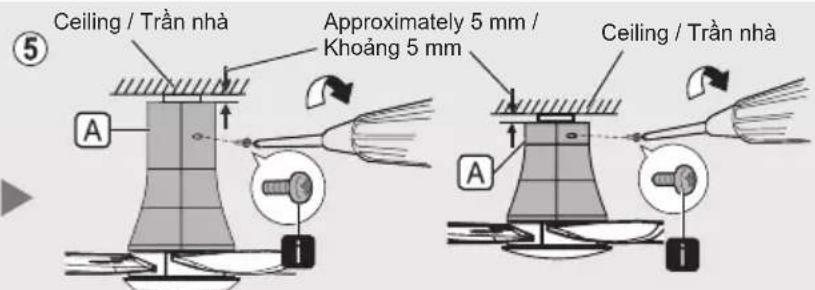

⑤ Kiểm tra khoảng trống giữa Nắp Chụp Trên Ⓐ và trần là khoảng 5mm. Vận chặt Nắp Chụp Trên Ⓐ bằng vít ⓘ mà đã tháo rời ở Bước 4 - ①.

Chú y:

• Không lắp Vòng Cố Định 1 của Nắp Chụp Trên A ở hướng ngược lại.
  • Có thể gây ra những tiếng ôn bất thường.

• Long Pipe / Ông Dài • Short Pipe / Ông Ngắn

Kiểm tra sau khi lắp odp

Nắp Chụp được vít chặt.

5

■ Install Remote Control Holder Lắp

Điá Đõ' Điều Khiền Từ Xa

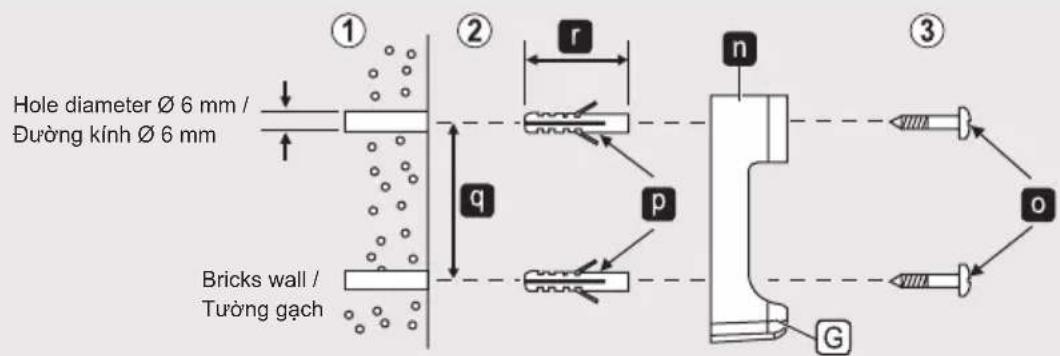

Lắp Giá Đỡ Điều Khiên Từ Xa G vào tưởng. Cố định Bộ Điều Khiên Từ Xa n sử dụng Vít đi kèm o (2 chiếc) và Tắc Kê Nhựa p (2 chiếc) theo sơ đồ hướng dẫn sau đây.

• Khoảng cách giữa các lỗ q là 53 mm.
- Chiều dày của Tắc Kê Nhựa là 30 mm.

Chú y:

• Đối với tường gỗ thì không cần Tắc Kê Nhựa.

1

Before use Trước khi sử dụng

① Tháo Nắp Đậy Pin S.
② Lắp Pin (2 pin: AAA, R03, LR03).
- Lắp đúng các cực theo ký hiệu “+” “-”.

③ Đóng nắp S.

Chú y:

• Hãy tháo rời tất cả các Pin trước khi vứt bỏ bộ Điều Kiền Từ Xa. Tuổi thọ của Pin là khoảng 1 năm nếu sử dụng ở điều kiện bình thường.
• Thay tất cả Pin đồng thời và cán thận không để lẫn các Pin với nhau.

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa pin. Có thể gây cháy, đoàn mạch và điện giật.

■ Attention:

• Nếu phát hiện Quạt Trần bị rung lắc khi hoạt động, cố định Cánh Quạt ở vị trí khác nhau. Lập lại bước này cho đến khi Quạt Trần không còn rung lắc.
• Phải đảm bảo Quạt Trần được có định chắc chắn vào Móc Treo và Quạt Trần không bị nghiêng sau khi lắp đặt để tránh cho Quạt Trần bị rung lắc.
• Nếu Quạt Trần vẫn rung lắc sau khi thực hiện Bước 2 - ⑥ (trang 9), vui lòng liên hệ bên cung cấp dịch vụ hoặc đại lý được ủy quyền.

2

Remote Control coverage Phạm vi ■c dụng của Điều Khiền Từ Xa

① Sơ đồ trên đây thể hiện vùng bao phủ tối đa (W) là 8 m. Độ cao lý tưởng của trần nhà (H) là 3 \~ 4 m. Khi sử dụng, phải chữa bộ điều khiển từ xa theo hướng Quạt Trần.

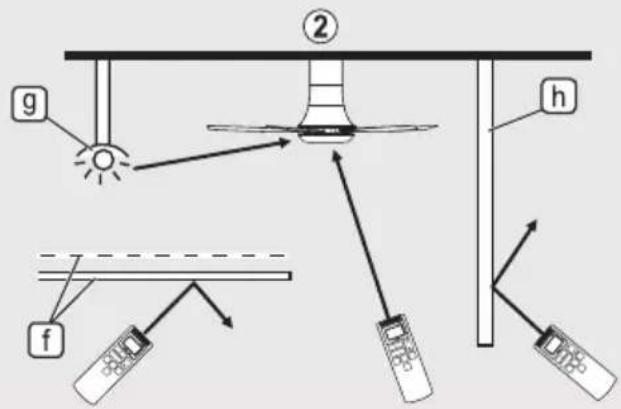

② Tránh các trường hợp sau:

• Lưới và kính f có thể giảm tín hiệu hoặc phần lại tín hiệu hồng ngoại từ bộ Điều Khiên Tử Xa.
• Tác động ảnh sáng sinh từ Hệ Thống Chiếu Sáng Huỳnh Quang ⑨ trực tiếp vào khu vực nhận sản phẩm có thể ảnh hưởng đến đường truyền tín hiệu.
• Chương ngai vật như Tường hoặc Vách Kính h giữa bộ tiếp nhận sản phẩm và bộ Điều Khiên Từ Xa có thể dẫn đến sự cố đường truyền.

Chú y:

• Mức tiêu thụ điện năng của Điều Khiên Từ Xa khi quạt không hoạt động vào khoảng 0,5 W.
• Nên tắt công tắc trên tưởng hoặc công tắc ngắt nếu không sử dụng Quạt Trần trong một thời gian dài. Điều này giúp mức tiêu thụ điện năng bằng 0.

3

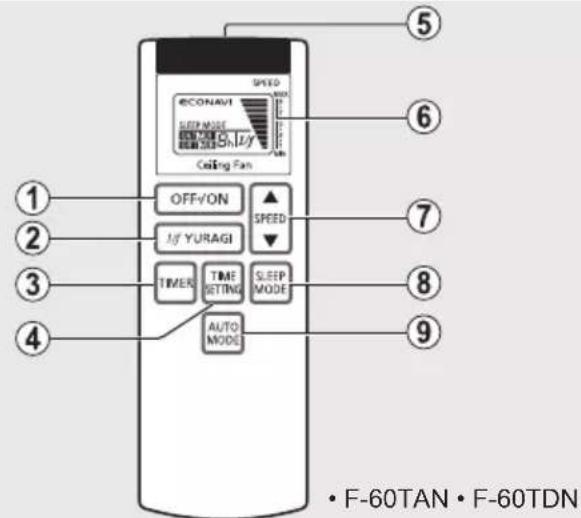

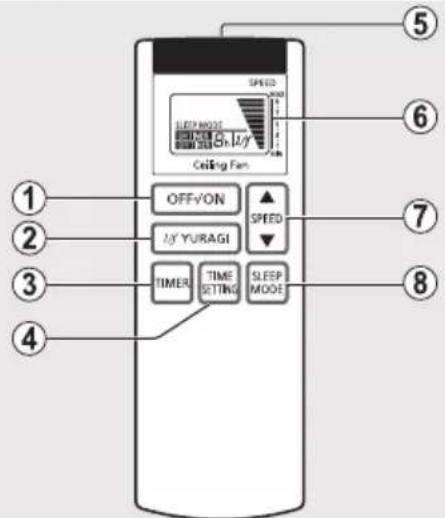

How to use Remote Control Cách s dụng Điều Khiên Từ Xa

① OFF/ON Button

⑤ Transmitter Thiết bị phát tín hiệu

⑥ LCD Display Screen Màn hình hiển thị LCD

⑦ SPEED Button

Nhân đề khởi động hoặc dùng Quạt Trần.

"ON" (Bật) - Tiếng "bíp" ngắn.

"OFF" (Tất) - Tiếng "bíp" dài.

② Nút 1/f YURAGI

Nhân đề kích hoạt chế độ 1/f YURAGI.

"1/f" sẽ được hiện thị trên màn hình LCD.

③ Nút HÊN GIÒ

Nhấn nút chọn đồng hồ HỆN GIỒ MỞ hoặc HỆN GIỒ TẮT. HỆN GIỒ BẮT : Để BẮT Quạt Trần theo cải đặt thời gian và tốc độ.

(Đèn On Timer LED trên Quạt Trần sẽ được bật lên). Xem mục 5 trên trang 18.

HỆN GIỜ TẮT: Để TẮT Quạt Trần theo cải đặt thời gian và tốc độ.

Xem mục 6 trên trang 19.

④ Nút CÀI ĐẠT THỜI GIAN

Nhân đề chọn HỆN GIỜ TẮT và HỆN GIỜ MỞ từ 1 giờ đến 8 giờ.

⑤

⑥ ⑦ Nút TỐC ĐỘ

Nhấn nút SPEED ▲ để tăng hoặc ▼ giảm tốc độ quạt. Tốc độ quạt tối thiểu là 1, tốc độ tối đa là 9.

⑧ Nút CHẾ ĐỘ NGÙ

Đế tất Quạt Trần theo cải đặt hẹn giờ.

Đối với CHẾ ĐỘ NGỦ, xem mục 7 ở trang 19.

⑨ Nút CHÉ ĐỘ TỰ ĐỘNG

(Chì đối với F-60TAN)

Nhân để bật hoặc tắt Chế độ ECONAVI.

"ECONAVI" sẽ hiển thị trên Màn Hình LCD.

■ LCD Display Màn hình LCD

• F-60TAN

• F-60TDN
LCD full display / Màn hình LCD hiển thị đủ

LCD display is OFF / Màn hình LCD ở chế độ TẮT
Figure above shows that LCD Display is in off condition when OFF/ON button on Remote Control Unit is pressed. Hình trên minh họa màn hình LCD đang ở chế độ tất khi bấm nút OFF/ON trên Bộ Điều Khiên Từ Xa.

■ Speed Display Hiền Thị mức độ

Speed 1 / Tốc độ 1 Speed 2 / Tốc độ 2 Speed 3 / Tốc độ 3 Speed 4 / Tốc độ 4

Speed 5 / Tốc độ 5 Speed 6 / Tốc độ 6 Speed 7 / Tốc độ 7 Speed 8 / Tốc độ 8 Speed 9 / Tốc độ 9

■ Timer Display Hiền Thị chế độ hẹn ■ jò

1 hours / 1 giờ

6 hours / 6 giờ

2 hours / 2 giờ 3 hours / 3 giờ

7 hours / 7 giờ 8 hours / 8 giờ

4 hours / 4 giờ

5 hours / 5 giờ

OFF TIMER / HÊN GIÒ TẮT

OFF TIMER is ON / HÊN GIỜ TẮT được BẮT

1/f YURAGI / 1/f YURAGI

1/f YURAGI is ON / 1/f YURAGI được BẮT

ON TIMER / HÊN GIỜ MỞ

ON TIMER is ON / HÊN GIỒ MỒ được BẮT

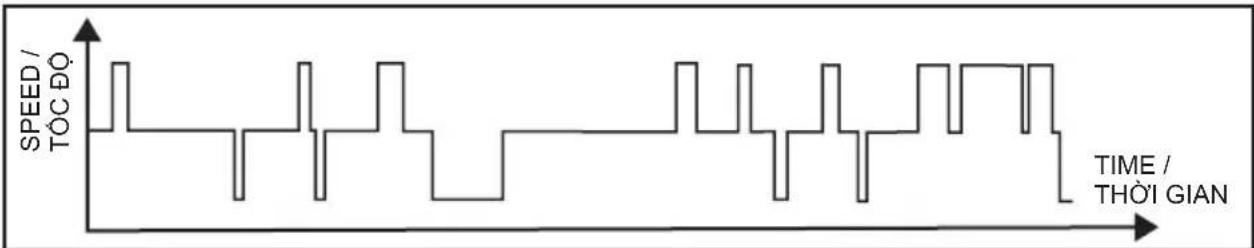

Tác động lực thật nhẹ vào luồng gió, giúp cho luồng gió trở nên tự nhiên hơn. Để kích hoạt chức năng 1/f YURAGI theo tốc độ cải đặt.

① Lựa chọn tốc độ mong muốn (tốc độ 1\~9).
② float nút “1/f YURAGI” trên điều khiển để kích hoạt chức năng 1/f YURAGI.

- Lưu ý float nút Yuragi một lần nữa để tất chức năng 1/f YURAGI.

1/f YURAGI speed change pattern / Kiều thay đổi tốc độ của 1/f YURAGI

Dạng này là một ví dụ cho chế độ 1/f YURAGI cải đặt ở tốc độ 4.

Lưu ý:

- Chúc năng 1/f YURAGI vẫn hoạt động với tốc độ gió là 1 nhưng không đáng kể so với tốc độ cao hơn (lớn hơn hoặc bằng 4).

5

ON TIMER HỆN GIÒ MỒ

Bộ Hện Giờ sẽ đếm ngược đàn từng giờ cho đến khi BẮT.

- Trong khi bộ hẹn giờ đếm ngược, quạt sẽ ở chế độ TẮT cho đến khi đồng hồ đếm ngược xong.

① Bước 1 : Chọn tốc độ mong muốn (tốc độ 1 \~ 9), 1/f YURAGI hoặc CHẾ ĐỘ TỰ ĐỘNG.
② Bước 2 : Nhấn nút "TIMER" để chọn HỆN GIỜ MỞ (Đèn On Timer LED trên Quạt Trần sẽ được bật lên).
③ Bước 3 : float nút "TIME SETTING" để chọn khỏàng thời gian mong muốn (1 \~ 8 giờ).

6

OFF TIMER HỆN GIỜ TẮT

Bộ Hẹn Giờ sẽ đếm ngược đàn từng giờ cho đến khi TẮT.

• Trong khi bộ hẹn giờ đếm ngược, tốc độ quạt sẽ không thay đổi cho đến khi Quạt Trần TẮT.
  ① Bước 1 : Chọn tốc độ mong muốn (tốc độ 1 \~ 9), 1/f YURAGI hoặc CHẾ ĐỘ TỰ ĐÔNG.
  ② Bước 2 : Nhân nút "TIMER" để chọn HỆN GIỜ TẮT.
  ③ Bước 3 : float nút "TIME SETTING" để chọn khoảng thời gian mong muốn (1 \~ 8 giờ).

①

Or / hoặc

Or / hoặc

②

③

7

SLEEP MODE CHẾ ĐỘ NGÙ

Tốc độ Quạt Trần và bộ hẹn giờ sẽ giảm dần cho đến khi Quạt Trần TẮT.

Xem biểu đồ CHẾ ĐỘ NGỦ trên trang 18.

- Trong khi bộ hẹn giờ đếm ngược, tốc độ quạt sẽ giảm đàn cho đến khi Quạt Trần TẮT.

① Bước 1 : Chọn tốc độ mong muốn (tốc độ 2 \~ 9) hoặc 1/f YURAGI.
② Bước 2 : Nhấn nút "TIMER" để chọn HỆN GIỜ TẮT. CHẾ ĐỘ NGỦ sẽ chỉ thể hiện khi Hẹn giờ TẮT được bật.
③ Bước 3 : Án nút "TIME SETTING" để chọn khoảng thời gian mong muốn (2 \~ 8 giờ).
④ Bước 4 : Án nút CHẾ ĐỘ NGÙ. "SLEEP MODE" sẽ hiển thị trên màn hình LCD. CHẾ ĐỘ NGÙ được BẮT.

①

Or / hoặc

②

③

④

Timer / Đồng hồ hẹn giờ			6h7h	8h 5h 4h	3h 2h			1h 0h
Speed 9 / Tốc độ 9	9	→	7 5 3	→		→		→	OFF / TẮT
		9 7 5	3 →		→		→
			9 7 5	→		→		→
				9 7 5	→		→
					9	→	7	→
						9	→	7
							9	→
Speed 8 / Tốc độ 8	8	→	6 4 2	→		→		→
		8 6 4	2 →		→		→
			8 6 4	→		→		→
				8 6 4	→		→
					8	→	6	→
						8	→	6
							8	→
Speed 7 / Tốc độ 7	7	→	5 3 1	→		→		→
		7 5 3	1 →		→		→
			7 5 3	→		→		→
				7 5 3	→		→
					7	→	5	→
						7	→	5
							7	→
Speed 6 / Tốc độ 6	6	→	4 2 1	→		→		→
		6 4 2	1 →		→		→
			6 4 2	→		→		→
				6 4 2	→		→
					6	→	4	→
						6	→	4
							6	→
Speed 5 / Tốc độ 5	5	→	3	→	1	→	→	→
		5 3 1	→		→		→	→
			5 3 1	→		→		→
				5 3 1	→		→
					5	→	3	→
						5	→	3
							5	→
Speed 4 / Tốc độ 4	4	→	2	→	1	→	→	→
		4 2 1	→		→		→	→
			4 2 1	→		→		→
				4 2 1	→		→
					4	→	2	→
						4	→	2
							4	→
Speed 3 / Tốc độ 3	3	→	1	→	→	→	→	→
		3	→	1	→	→	→	→
			3	→	1	→	→	→
				3	→	1	→	→
					3	→	1	→
						3	→	1
							3	→
Speed 2 / Tốc độ 2	2	→	1	→	→	→	→	→
		2	→	1	→	→	→	→
			2	→	1	→	→	→
				2	→	1	→	→
					2	→	1	→
						2	→	1
							2	→

Note:

- Chức năng CHẾ ĐỘ NGỦ không hoạt động khi quạt chạy ở Tốc độ 1 và cải đặt 1 giờ, và CHẾ ĐỘ ECONAVI.

8

Chức năng CHẾ ĐỘ ECONAVI đề kiểm soát tốc độ gió thích hợp với người sử dụng.

Chức năng này hoạt động dựa trên sự thay đổi nhiệt độ trong phòng.

Tốc độ gió sẽ tăng khi nhiệt độ trong phòng tăng và giảm khi nhiệt độ trong phòng giảm.

Lưu ý:

• Nhiệt độ trong phòng thay đổi tại các vị trí khác nhau trong phòng.
• Bộ cảm biến CHÊ ĐỘ ECONAVI chỉ cảm nhận được nhiệt độ phòng tại những điểm xung quanh vi trí bộ cảm biến.
• Điều chỉnh tốc độ quạt sẽ bắt đầu sau khi CHẾ ĐỘ ECONÀVI được kích hoạt 10 phút.
• Sau đó, cảm biến CHÊ ĐỘ ECONAVI sẽ dò tìm nhiệt độ cứ trong 3 phút một lần để điều chỉnh tốc độ quạt.

① Lựa chọn tốc độ mong muốn (tốc độ 1\~9).

- Tốc độ đã được chọn sẽ là tốc độ ban đầu của CHẾ ĐỘ ECONAVI.

② float nút “AUTO MODE” trên bộ điều khiển từ xa để kích hoạt CHẾ ĐỘ ECONAVI. Đèn ECONAVI LED trên Quạt Trần sẽ được bật lên.

- Án nút ECONAVI một lần nữa để tất CHẾ ĐỘ ECONAVI.

Tốc độ của quạt sẽ quay về tốc độ ban đầu như đã được chọn sẵn.

①

②

Note:

• Không thể thay đổi tốc độ trong khi CHẾ ĐỘ ECONAVI đang được kích hoạt.
• Không thể kích hoạt CHẾ ĐỘ NGỦ trong khi CHẾ ĐỘ ECONAVI vẫn còn tác dụng.

Room Temperature / Nhiệt Độ Phòng		Speed Change / Thay đổi tốc độ
Range / Khoảng nhiệt độ	Variation / Biến thiên
Above 30°C / Ô' trên 30°C	Approximately +1°C / Xấp xỉ +1°C	2 Speed Up / Tốc độ tăng 2 bậc
	Approximately -1°C / Xấp xỉ -1°C	2 Speed Down / Tốc độ giảm 2 bậc
29°C ≤ Room Temperature < 30°C / 29°C ≤ Nhiệt Độ Phòng < 30°C	Approximately +1°C / Xấp xỉ +1°C	2 Speed Up / Tốc độ tăng 2 bậc
	Approximately -1°C / Xấp xỉ -1°C	1 Speed Down / Tốc độ giảm 1 bậc
24°C ≤ Room Temperature < 29°C / 24°C ≤ Nhiệt Độ Phòng < 29°C	Approximately +1°C / Xấp xỉ +1°C	1 Speed Up / Tốc độ tăng 1 bậc
	Approximately -1°C / Xấp xỉ -1°C	1 Speed Down / Tốc độ giảm 1 bậc
Below 24°C / Dưới 24°C	Approximately +1°C / Xấp xỉ +1°C	Speed does not change / Tốc độ không thay đổi
	Approximately -1°C / Xấp xỉ -1°C	1 Speed Down / Tốc độ giảm 1 bậc

Note:

- Sự kiểm soát thay đổi tốc độ đối với CHẾ ĐỘ ECONAVI là từ tốc độ 1 đến tốc độ 9.

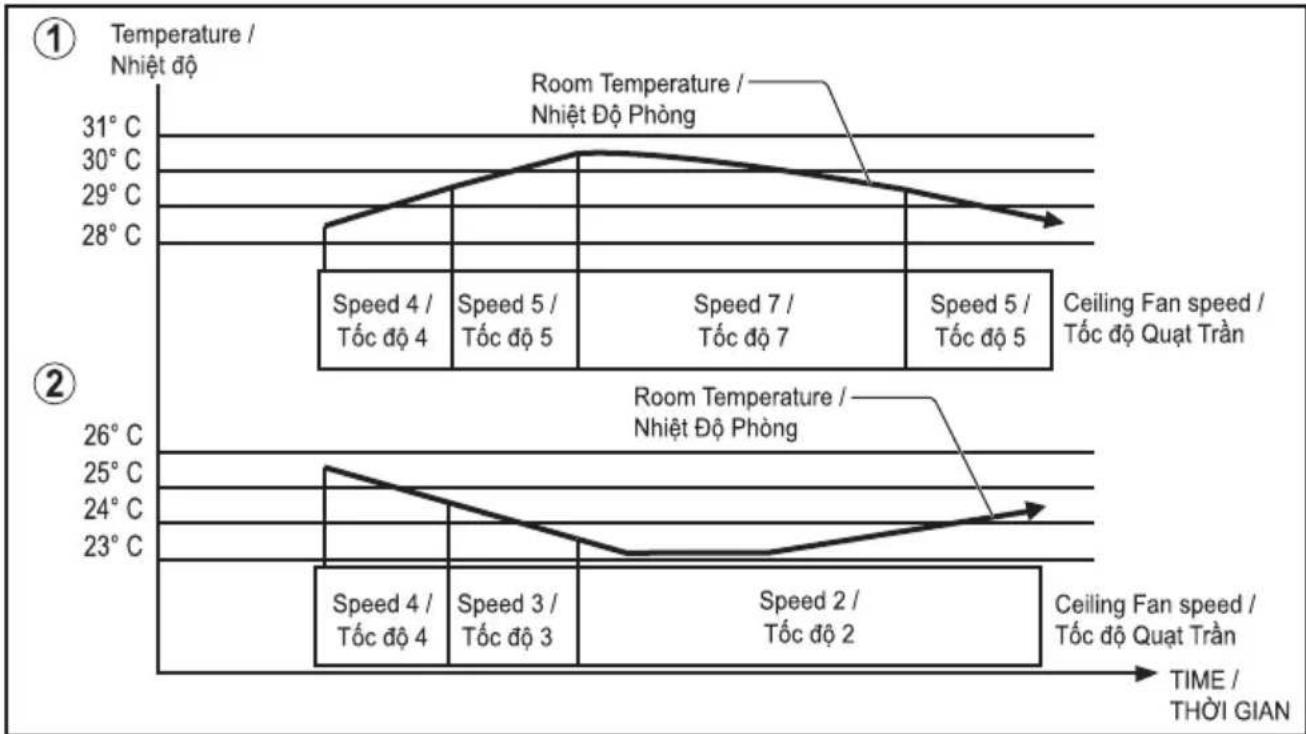

Ví dụ về CHẾ ĐỘ ECONAVI Chức Năng.

① Hoạt động trong điều kiện nhiệt độ trong phòng cao.
② Hoạt động trong điều kiện nhiệt độ trong phòng thấp.

Specifications Thông số kỹ thuật

Voltage (VAC)	Điện Áp (VAC)	220
Frequency (Hz)	Tần Số (Hz)	50
Wattage (W)Speed 1 / Speed 9	Điện Năng (W)Tốc độ 1 / Tốc độ 9	3 / 37
Rotation (RPM)Speed 1 / Speed 9	Số Vòng Quay (RPM)Tốc độ 1 / Tốc độ 9	80 / 228
Air Velocity (m/min)	Vận Tốc Gió (m/min)	200
^3 /min) Lửu Lương Gió (m ^3 /min)		235Air Delivery (m

■ Attention: Chú y:

- Không tiếp xúc trực tiếp liên tục với luồng gió do Quạt Trần tạo ra. Có thể gây khó chịu.
