HƯỚNG DẪN NGƯỜI DÙNG FY-AC-STD-SPP PANASONIC

Hướng dẫn an toàn....14

Chú ý khi lắp đặt....14\~15

Phụ kiện kèm theo .....16

Phụ tùng và kích thước......16

Yêu cầu lắp đặt 17

Cách lắp đặt 18\~19

Kết hợp nhiều quạt chấn gió hoạt động....20

Sơ đồ đi dây 20

Cách vận hành....20\~21

Bảo dưỡng định kỳ 22\~23

Khắc phục sự cố....24

Thông số kỹ thuật .....25

Cảm ơn Quý khách hàng đã mua sản phẩm của Panasonic.

Vui lòng đọc kỹ hướng dẫn lắp đặt và sử dụng này trước khi lắp, vận hành hoặc bảo dưỡng sản phẩm Panasonic. Vui lòng đọc kỹ “Chú ý khi lắp đặt” (Trang 14\~15) trong sách Hướng dẫn lắp đặt và Hướng dẫn sử dụng này trước khi lắp. Vui lòng tuân thủ theo hướng dẫn lắp đặt và sử dụng để tránh thương tích và thiệt hại về tài sản. Vui lòng giải thích cho người dùng cách vận hàng, bảo dưỡng sản phẩm sau khi lắp đặt và đưa cuốn Hướng dẫn lắp đặt và sử dụng này cho người mua. Đề nghị bảo quản cần thận sách hướng dẫn này.

Safety instructions

Hãy tuân thủ nghiêm ngặt

Nếu dây nguồn hồng, phải được nhà sản xuất, trung tâm dịch vụ hoặc người có chuyên môn thay thế để tránh gây nguy hiểm.
■ Sản phẩm này không dành cho người lớn (kể cả trẻ em) có thể chất, giác quan hoặc tỉnh thần yếu hoặc những người thiếu kinh nghiệm và hiểu biết sử dụng, trừ khi được giám sát hoặc đã được hướng dẫn sử dụng.

■Đế xa tâm tay trẻ em.

■Ngắt dây nguồn trước khi vệ sinh sản phẩm.

Phải tuân theo các thông tin dưới đây để tránh gây hại cho người dùng hoặc người khác và gây thiệt hại về tài sản.

Những biểu tượng hiển thị sau phân loại và giải thích mức độ gây thiệt hai cho người dùng khi bỏ qua các cảnh báo và sử dụng thiết bị không đúng cách.

CẦNH BÁO

Hành động dẫn đến chết người hoặc thương tổn

CHÚ Ý

Hành động dẫn đến bị thương và tổn thất về tài sản

Những hoạt động cần tuân thủ được phân loại và giải thích trong hình minh họa dưới đây. (Dưới đây là một hoạt hình minh họa)

Biểu tượng này mô tả Hành động "BẮT BUỐC" phải tuân thủ chặt chế.

Biểu tượng này mô tả Hành động "CÁM" thực hiện.

Chú ý khi lắp đặt

CẦNH BÁO

■Hãy lắp công tắc đa cực sao cho khoảng cách giữa các tiếp điểm tối thiểu là 3mm (công tắc hai cực).

Nếu không có thể gây hoà hoạn do sự cố ngắn mạch.

■Không được vận hành sản phẩm ở ngoài mức điện áp quy định.

Nếu không, có thể gây hư hại sản phẩm hoặc gây hòa hoạn.

■Sản phẩm phải được nói đất.

Nếu không, có thể gây điện giật khi rò rỉ điện hoặc có bất kỳ vấn đề gì.

■Phải nói dây chắc chắn đề không bị lòng.

Nếu không, có thể gây ra hòa hoạn do đoàn mạch.

■ Công tác lắp đặt phải do nhân viên được ủy quyền thực hiện. Sản phẩm nên được lắp chắc chắn.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

■Không tự ý thay đổi kết cấu sản phẩm.

Nếu không, có thể gây hư hại sản phẩm hoặc gây thương tích.

Chú ý khi lắp đặt

CẦNH BÁO

■Sản phẩm phải được lắp chắc chắn. Các bộ phận phải được lắp chắc chắn.

Nếu không, có thể gây thương tích do sản phẩm rơi xuống.

■Không lắp sản phẩm theo phương pháp khác ngoài sách hướng dẫn sử dụng và lắp đặt.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

■ Cám lắp sản phẩm ở những nơi như xưởng máy móc, hóa chất hoặc các cơ sở nghiên cứu tiếp xúc với các khí độc chứa axit, kiểm, dung môi hữu cơ, hơi sơn, v.v cho tới các khí có chứa chất ăn mòn.

Điều này có thể gây nhiễm độc khí, ăn mòn và làm sản phẩm xuống cấp và dẫn tới hòa hoạn.

■ Cám lắp đặt ở những vị trí sau.

Không lắp sản phẩm ở nơi có hơi nước.

Nếu không có thể gây hoà hoạn do sự cố ngắn mạch.

Nơi có khí dễ cháy hoặc rò rì khí xà.

Nếu không có thể gây hoà hoạn do sự cố ngắn mạch.

Không lắp sản phẩm bên ngoài cửa sổ và tường.

Nếu không, sản phẩm có thể bị ẩm ướt khi trời mưa và gây Sự cố ngắn mạch.

CHÚ Y

■Sản phẩm phải được lắp bởi 2 người.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

■ Các bộ phận chuyên dụng, như giá gắn là bắt buộc phải dùng nếu được cấp kèm theo.

Nếu không, sản phẩm có thể roi xuống và gây thương tích.

■Sản phẩm phải được gắn ở bề mặt chắc chấn, đảm bảo rằng có thể chịu được gáp 5 lần trọng lượng sản phẩm. Phải gia cố bề mặt nếu không đảm bảo điều kiện trên.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

■Hãy deo găng tay khi lắp sản phẩm.

Nếu không có thể gây hư hồng, trầy xương sản phẩm.

Phụ kiện kèm theo

Những phụ kiện sau đi kèm theo sản phẩm. Sau khi mở hộp, kiểm tra xem phụ kiện có đủ không, và nếu thiếu bất kỳ vật gì, hãy liên hệ với Trung tâm Dịch vụ Hậu mãi hoặc đại lý của chúng tôi.

STT	Hình vẽ Tên	Số lượng STT	Hình vẽ Tên Số	lượng
1		Vòng đệm 6		4		Bu lông M8x60L 6
2		Đệm lò xo 6		5		Hướng dẫn lắp đặt và vận hành
3		Đai ốc (M8)	6	6		Danh mục phụ tùng bảo dưỡng

Phụ tùng và kích thước

Nhìn từ mặt trước

Nhìn từ mặt sau

Model	A	B
FY-3509U1, FY-4009U1	900	50
FY-3512U1, FY-4012U1	1200 200

STT	Tên phụ tùng	Phân loại	STT	Tên phụ tùng	Phân loại
1	Nắp đây trước	Nhựa ABS	6	Trụ đỡ mô tơ	Thép SGCC
2	Cửa thoát gió Nhựa ABS		7	Cánh quạt	Tấm thép + Nhựa AS + Sợi thủy tinh
3	Giá đỡ	Thép SGCC
4	Nắp đây phía sau	Thép SGCC	8	Công tắc nút ấn	Bộ phận lắp ráp
5	Động cơ	Bộ phận lắp ráp	9	Cánh quạt điều hướng gió	Nhựa ABS

Lưu ý

Hãy tham khảo bằng trên để Sử dụng lại những bộ phận còn tốt trong trường hợp thay thế bằng sản phẩm mới tương tự.

Yêu cầu lắp đặt

■Vui lòng đọc kỹ những yêu cầu sau để tránh hư hỏng và tăng tuổi thọ sản phẩm.
Nhiệt độ môi trường xung quanh của sản phẩm này là từ -10°C~40°C.	Cấm lắp đặt ở bề mặt không bằng phẳng. (Độ phẳng phải dưới 3mm)Biến dạng sẽ làm giảm hiệu suất của quạt chắn gió.
Không lắp sản phẩm ở nơi tiếp xúc với hơi dầu.	Ở những nơi có thể xảy ra tình trạng đóng bằng.Nếu không, có thể gây hư hại sản phẩm hoặc gây hòa hoạn.
	Không lắp sản phẩm ở nơi có nhiều bụi bản.Bụi bám bản sẽ dẫn đến giảm hiệu suất của quạt chắn gió.
■Khoảng cách từ để quạt chắn gió đến bề mặt sản sau khi lắp đặt nên trên 2,3m.Tránh xảy ra bất kỳ tai nạn nào.	■Khoảng cách giữa sản phẩm và trần Nên trên 50mm.trần quá gần với cổng hút khí có thể làm giảm hiệu suất Sản phẩm.
■Hãy lắp sản phẩm theo chiều ngang, không lắp sản phẩm theo chiều dọc.Có thể ảnh hưởng tới khả năng chịu lực.	■Đảm bảo khoảng cách giữa các sản phẩm là 20~40mm khi có nhiều sản phẩm hoạt động liên tiếp.20~40mmĐể dễ dàng lắp đặt.
	■Hãy chặn khoảng trống giữa tưởng và sản phẩm.Để tránh sản phẩm hút gió từ bên ngoài.

Cách lắp đặt

1. Có định bằng gắn

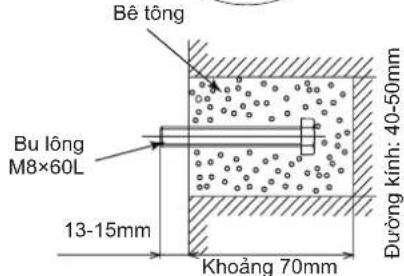

■ Gắn lên tương bê tông.

1. Tháo bằng gắn ra khởi sản phẩm. Lấy bằng gắn ra bằng cách tháo 3 óc vít.

2. Có định chắc chắn các bu lông ở đúng vị trí.

3. Xác định vị trí trên tưởng và khoan tưởng.
   • Lắp bu lông vào các lỗ.
   • Dùng bê tông lấp các lỗ lại.

4. Lắp bằng gắn và kiểm tra xem đã chắc chắn chưa khi bê tông đã rắn lại.

Lưu ý

Khoảng cách giữa đầu bu lông so với tưởng là 13\~15mm.

1. Cổ định bằng gắn bằng vòng đệm, vòng đệm lò xo và đai ốc.

CHÚ Ý

■Hãy sử dụng bằng gắn kèm theo thiết bị để tránh rơi thiết bị do không đủ lực.

■Các phương pháp lắp đặt khác

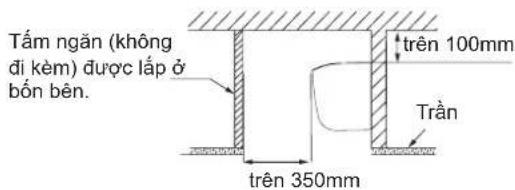

Gắn bên trong trần

Luu y

1. Cám lắp sản phẩm trên tường rỗng, nếu không, có thể gây ổn.

2. Tiến hành gia có cần thiết, tùy thuộc vào điều kiện cụ thể để tránh tiếng ổn và độ rung.

3. Khoảng không bên trong trần phải lớn hơn kích thước đã nói ở trên để đảm bảo không gian cho khí vào, hãy chọn model lớn hơn nếu không đáp ứng được không gian khí vào.

4. Không để các tạp chất gần cửa khí vào hoặc lưới tần khí (bao gồm lưới thông gió). Có thể ảnh hưởng tới hiệu suất.

2. Chuẩn bị trước khi đi đây (Thực hiện bước này nếu khoảng cách giữa mặt trên cùng của sản phẩm và trần dưới 150mm.)

Treo trước sản phẩm lên các lỗ dưới của bằng gắn.

Cách lắp đặt

3. Đi dây

CẦNH BÁO

■ Cần phải đi dây theo các quy định đi dây sở tại.

Nếu không, có thể gây hòa hoạn.

■Hãy chọn dây bọc polyvinyl clorua thường tiêu chuẩn 60227 IEC 53.

Diện tích mặt cắt ngang danh nghĩa của dây dẫn là 3×1,0mm².

Nếu không, có thể gây hòa hoạn.

■ Sản phẩm không đi kèm công tắc hai cực và công tắc chống Dòng rò rỉ. Vui lòng mua ngoài thị trường.
■ Phải sử dụng Cấu nói dây (không đi kèm) tuân theo tiêu chuẩn IEC 60998 và hộp Nói dây (không đi kèm) tuân theo quy định sở tại.
■ Phải nói dây chắc chắn để không bị lỏng.

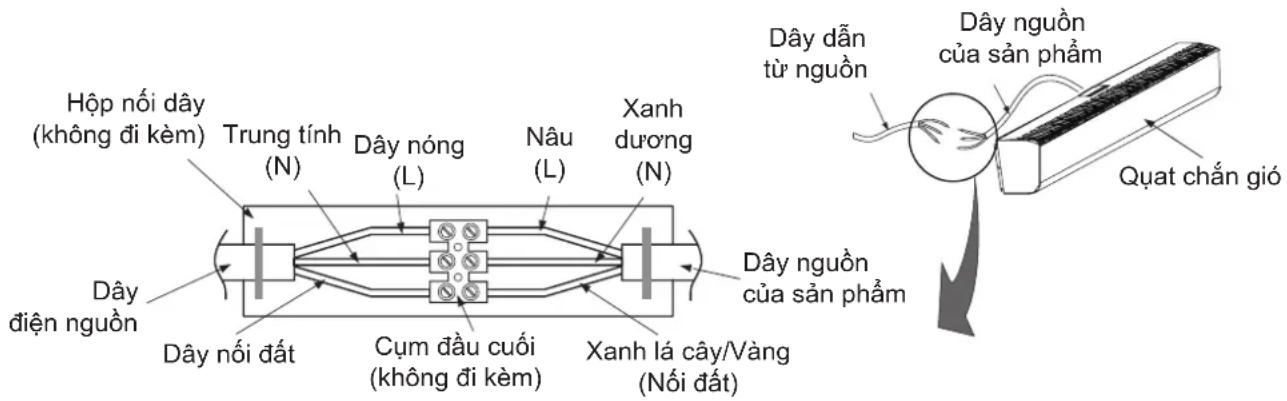

Nói dây nguồn (Bao gồm dây nói đất) của sản phẩm với nguồn theo sơ đồ đi dây.

Đảm bảo toàn bộ kết nối đã chắc chắn sau khi đi dây xong.

4. Lắp đặt sản phẩm

1. Tháo sản phẩm ra khởi lỗ dưới.
2. Có định sản phẩm

Khóp rãnh của nắp đay đang sau vào các cành bằng gân. Lập các móc nối vào các lỗ trên cùng của bằng gân.

1. Gắn chặt các vít (3 vị trí)

Lưu ý

Lực tiết khuyến nghị là 1,2N·m.

Kết hợp nhiều quạt chấn gió hoạt động

CẢNH BÁO

■Hãy chọn công tắc có công suất 1,2\~1,5 lần tổng dòng điện, khi có nhiều sản phẩm cùng hoạt động.
■Nên trang bị thiết bị chống Dòng rò, nếu không có thể gây ra điện giật.
■ Số thiết bị tối đa có thể kết nối là 6.

- Vui lòng mua các bộ phận cần thiết theo yêu cầu về điện tại địa phương, ngoại trừ dây điện nguồn.

Dây điện nguồn

Cách vận hành

Hoạt động của Bằng điều khiển

Panasonic
FY-4009U1

Ấn nút "HI" hoặc "LO" để khởi động sản phẩm như hình vẽ bên trái.

2 Chọn chế độ vận hành

Ăn nút "HI" nếu yêu cầu tốc độ khí cao.

Ấn nút "LO" nếu yêu cầu tốc độ khí thấp và yên tĩnh.

Cách vận hành

3 Dùng vận hành

Ấn nút "OFF" để dùng sản phẩm.

Lưu ý

Sản phẩm ở chế độ chờ sau khi ấn "OFF", sản phẩm vẫn được nói với nguồn điện.

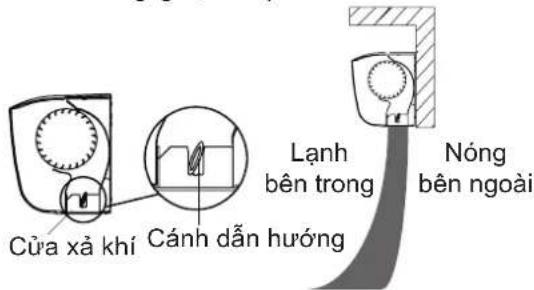

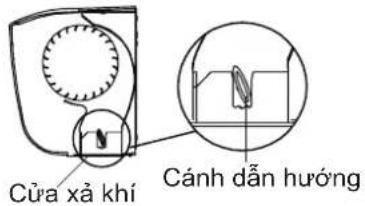

■ Cánh dẫn hướng trong cửa xả khí có thể điều chỉnh theo môi trường để đạt hiệu suất phân tách lý tưởng.

1 Khi ngoài trời gió mạnh

2 Khi ngoài trời gió nhẹ

3 Suổi âm

4 Làm mát

1. Phòng đang mở (cửa sổ, cửa thông gió, v.v.)

1. Phòng kín khí (không mổ)

Bảo dưỡng định kỳ

CÀNH BÁO

■Ngắt dây nguồn trước khi vệ sinh sản phẩm.

Nếu không, sản phẩm có thể hoạt động với khả năng gây điện giật hoặc thương tích.

■Hãy liên hệ với nhà phân phối uy tín nơi đã mua hàng hoặc nhân viên có trình độ bảo hành sản phẩm.

Nếu không, có thể gây hư hại sản phẩm hoặc gây hòa hoạn.

■ Cấm cho ngón tay hoặc vật nhọn vào trong sản phẩm, cửa khí vào hoặc xả khí.

Cánh quạt quay ở tốc độ cao có thể gây tương tích.

Không để động cơ bị thẩm nước.

Nếu không, có thể gây hư hại sản phẩm hoặc gây hòa hoạn.

■Nếu không sử dụng sản phẩm này nữa, hãy tháo sản phẩm ra.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

■Khi rò rì khí gây cháy, không khởi động bất kỳ chức năng nào của sản phẩm này.

Nếu không, có thể gây tố lửa và dẫn tới nổ.

■Không bật hoặc tất điện khi tay ướt.

Làm vây có thể gây ra điện giật.

■Ngung sử dụng ngay lập tức khi máy xảy ra các hiện tượng bất thường (ồn, rung, có mùi).

Có thể gây ra những tai nạn ngoài ý muốn.

■ Cám đặt các thiết bị đốt ở nơi sản phẩm thời khí trực tiếp.

Làm vây có thể dẫn tới ngộ độc CO do cháy không hoàn toàn.

CHÚ Ý

■ Phải có 2 người khi thực hiện bảo trì.

Nếu không, sản phẩm có thể rơi xuống và gây thương tích.

Cấm treo bất kỳ vật gì lên sản phẩm.

Sản phẩm có thể bị rơi do quá tải.

■Hãy đeo găng tay khi vệ sinh sản phẩm.

Nếu không, có thể bị thương.

■Không xịt nước và các chất lỏng khác trực tiếp lên sản phẩm này.

Nếu không, có thể gây Ngắn mạch hoặc điện giật.

Bảo dưỡng định kỳ

CHÚ Y

■Không nên để mất đối diện cửa xả khí (đặc biệt khi sản phẩm khởi động).

Chất thời ra có thể làm mắt bị thương.

■Không đặt các tạp chất gần cửa xả khí hoặc cửa khí vào.

Làm vây có thể gây thương tích do thời ra hoặc hút vào các khí này.

■Khí mạnh từ màn khí có thể gây ra cát và bụi.

Có thể gây thương tích.

■Không dùng xăng dầu, ben-zen, chất pha loãng hoặc bất kỳ chất nào khác như chất hóa học để vệ sinh sản phẩm.

Nếu không, sản phẩm có thể rơi xuống do bị ăn mòn, và gây ra thương tích.

Lưu ý

■Ngắt dây nguồn trước khi vệ sinh sản phẩm.

■Tháo bộ phận

Bộ phận này có thể dễ dàng tháo ra bằng cách tháo 7 ốc vít như minh họa trong hình bên phải.

Kiểm tra theo bằng sau và thực hiện các biện pháp khác phục. Nếu sản phẩm vẫn không hoạt động bình thường, ngắt nguồn điện và liên lạc với Trung tâm Dịch vụ Hậu mãi hoặc đại lý.

	Điều kiện Nguyên nhân	thứ nhất Nguyên nhân thứ hai Nguyên nhân thứ ba
Giai đoạn dầu	Không thể hoạt động.	Hấy kiểm tra điện áp. Đi dây không đúng.(Tăng 19)
	Có tiếng ổn lớn hoặc rung mạnh.	Lắp đặt không đúng.(Trang 18~Trang 19)
	Hiệu suất phân tách kém.	Model không phù hợp. Cánh dẫn hướng không nằm đúng vị trí.(Trang 21)	Sản phẩm lắp theo chiều dọc.
Trong quá trình sử dụng	Không thể hoạt động.	Đi dây không chắc. Công tắc hai cực tất.
	Hiệu suất phân tách kém.	Cửa khí vào bị tắc.
	Có tiếng ổn lớn hoặc rung mạnh.	Bụi bám vào cánh quạt. Có vật lạ rơi vào sản phẩm.	Động cơ chạy bất thường.

Thông số kỹ thuật

Điện áp: 1 pha 220V Tần số: 50Hz

Model	Tốc độ cửa xả m/s		Công suất tiêu thụ W		Dòng điện A		Độ ổn dB(A)		Lưu lượng không khí m^3/h		Lớp cách nhiệt	Độ dài mm	Trọng lượng kg	Chiều cao lắp đặt (m)
	Cao	Thấp	Cao	Thấp	Cao	Thấp	Cao	Thấp
FY-3509U1	11	9	95	85	0,41	0,39	51	49	1150	1000	B	900	12	3,5
FY-3512U1	10,5	8,5	114	100	0,49	0,46	49	46	1550	1300	B	1200	14,5	3,5
FY-4009U1	12	10	110	94	0,5	0,43	54,5	51	1340	1190	B	900	12,5	4,0
FY-4012U1	12	10	126	105	0,59	0,49	52,5	48,5	1700	1530	B	1200	15,5	4,0

Điện áp: 1 pha 240V Tần số: 50Hz

Model	Tốc độ cửa xả m/s		Công suất tiêu thụ W		Dòng điện A		Độ ổn dB(A)		Lưu lượng không khí m^3/h		Lớp cách nhiệt	Độ dài mm	Trọng lượng kg	Chiều cao lắp đặt (m)
	Cao	Thấp	Cao Thấp	Cao Thấp	Cao Cao	Thấp	Cao	Thấp
FY-3509U1	11,5	9,5	99	96	0,42	0,4	54	51	1200	1050	B	900	12	3,5
FY-3512U1	11	9	122	112	0,51	0,47	51	48	1650	1400	B	1200	14,5	3,5
FY-4009U1	12,5	10,5	122	100	0,51	0,43	56,5	53,5	1360	1200	B	900	12,5	4,0
FY-4012U1	12,5	10,5	139	110	0,6	0,49	54,5	51	1800	1580	B	1200	15,5	4,0

Lưu ý

1. Các thông số trong bằng trên được đo ở nhiệt độ 20°C.
2. Giá trị độ ổn được đo cách sản phẩm 1,5m ở góc 45° dưới cửa xả khí.
3. Bồi vì tốc độ nói trên được đo trong phòng thí nghiệm trống, không có luồng khí và chương ngại, nên khi lắp thực tế, tốc độ có thể thay đổi tùy thuộc vào điều kiện môi trường hoạt động khác nhau.
4. Tốc độ xả khí là giá trị tối đa.
