HƯỚNG DẪN NGƯỜI DÙNG F-56MZG PANASONIC

Model No. / Kiều Máy

F-56MZG

Net Weight / Trọng Lượng Tịnh : 6.9 kg

Hướng Dẫn Sử Dụng và Lắp Đặt

Quạt Trần

Càm on quý khách hàng đã mua Quạt Trần của Panasonic.

Trước khi sử dụng sản phẩm này, xin vui lòng đọc kỹ các hướng dẫn và cắt giữ sách hướng dẫn sử dụng này để tham khảo trong tương lai. Đảm bảo đọc phần Biện pháp an toàn (P.4-5) trước khi cải đặt và vận hành.

Nội dung

Chú ý về an toàn	4 - 5
Bảo dưỡng	6
Tên bộ phận	7
Cách lắp đặt	8-17
Cách sử dụng	18-21
Thông số kỹ thuật	22

Vui lòng đọc phần lưu ý an toàn và quét mã QR để xem video hướng dẫn lắp đặt tham khảo!

Để tránh khả năng người sử dụng bị chấn thương hay thiết bị bị hư hỏng, hãy tuân theo những hương dẫn sau đây.

Biểu tượng này thể hiện những hành động BẮT BUỐC.

Biểu tượng này thể hiện những hành động NGHIÊM Cẩm TUYỆT ĐỐI.

CẢNH BÁO

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể dẫn đến thiệt mạng hoặc gây chấn thương nghiêm trọng cho người sử dụng.

LU'U Y

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể gây chấn thương cho người sử dụng hoặc làm hư hỏng thiết bị.

CẢNH BÁO

Tuân theo một cách nghiệm ngặt tất cả những hướng dẫn lắp đặt trong quyền hướng dẫn sử dụng này.

Việc đi dây điện phải do người có chuyên môn tiến hành.

Lỗi lắp đặt có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Tất tất cả nguồn điện và chờ cho đến khi Cánh Quạt ngừng quay hoàn toàn trước khi lau chùi hoặc tiên hành bảo dưỡng quạt.

Quạt Trần đột ngột quay có thể gây thương tích và điện giật.

Vui lòng tham khảo đại lý bán hàng được ủy quyền về việc sửa chữa hoặc bảo dưỡng.

Đảm bảo Ông Trụ được gắn chặt hoàn toàn với Trục Đông Cơ. (Lực văn bu-lông là 800\~1200 N·cm) và Chốt Hăm Nêm phải được lắp với Bu-lông và bề gập xuống.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Dùng tua vít để vận chặt vít Cánh Quạt. (250-300 N•cm).

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Đảm bảo rằng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quạt Trần.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Ngưng sử dụng Quạt Trần khi xảy ra bất kỳ sự cố bất thường hoặc hồng hóc nào và chuyển Cầu Dao Tự Động (MCB) sang trang thái “OFF” (TẮT).

Nguy cơ bốc khói, cháy, điện giật và rơi. Vui lòng liên hệ với đại lý được ủy quyền để được bảo trì/ sửa chữa.

Tháo dỗ Quạt Trần bị hồng.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Nếu thấy quạt quay bất thường, ngừng sử dụng Quạt Trần ngay lập tức và liên hệ với nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp Quạt Trần ở những nơi có nhiều dầu mỡ và bụi.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không lắp đặt Quat Trần tại những nơi để cháy nổ như bếp ga.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không lắp Quạt Trần gần các hóa chất và chất kiểm.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không làm hư hỏng dây điện trong quá trình lắp đặt, như làm biến dạng do nhiệt, xoắn, bề cong, v.v.

Có thể gây ra cháy nó, chập mạch và điện giật.

Không sử dụng các nguồn điện khác ngoài nguồn điện định mức đã được nói ở trên.

Quạt quá nóng có thể gây cháy hoặc điện giật.

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa Pin.

Có thể gây ra cháy nô, chấp mạch và điện giật.

Không bám lên Quạt Trần.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Không tháo dỗ Quạt Trần trừ khi được hướng dẫn trong quyền hướng dẫn này.

Chỉ sử dụng phụ kiện đi kèm.

Có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Không chạm vào Quạt Trần nếu quạt đang hoạt động.

Có thể gây chấn thương, hồng hóc và làm Quạt Trần rơi.

Không té nước hoặc làm ướt Quạt Trần.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

LU'U Y

Để tránh trường hợp bị chấn thương với người dùng hay có những hư hỏng với thiết bị, hãy tuân theo tất cả những hướng dẫn có trong quyền hướng dẫn sử dụng này. Nhà sản xuất sẽ không chịu trách nhiệm với bất cứ tai nạn hay chấn thương nào xảy ra do lỗi lắp đặt không đúng hay không tuân theo hướng dẫn trong quyền hướng dẫn sử dụng này.

Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Thiết bị này không được thiết kế để sử dụng bởi những người (bao gồm trẻ em) bị suy giảm chức năng thể chất, giác quan hay trí tuệ hoặc những người thiếu kinh nghiệm và kiến thức, trừ khi họ được giám sát hoặc hướng dẫn sử dụng thiết bị bởi người chịu trách nhiệm về sự an toàn của họ. Trẻ em nên được giám sát để đảm bảo chúng không đủa nghịch với thiết bị. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

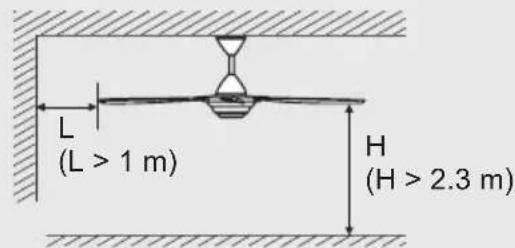

Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các Cánh Quạt phải cách twòng 1 m trở lên.

Có thể khiển cho luồng gió không ổn định, khiến Quạt Trần bị lắc. Có thể gây chấn thương nếu Quạt Trần bị rơi. Xem trang 12 (Bước 4) để biết cách đo.

Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt Trần không bị lắc mạnh. Có thể gây chắn thương nếu Quạt Trần bị roi.

Thay thế tất cả các Cánh Quạt nếu bất kỳ cánh nào bị vô hoặc bị rạn nứt. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp sẽ thực hiện việc gắn hệ thống treo. Có thể gây chắn thương nếu Quạt Trần bị roi.

Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần. Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Việc thay thế các bộ phận của thiết bị hệ thống treo an toàn sẽ do nhà sản xuất, đại lý dịch vụ hoặc người có chuyên môn phù hợp thực hiện. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Chỉ lắp đặt sản phẩm trong nhà. Không lắp đặt ở những nơi có gió thời. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp đặt tại nơi có độ rung cao và có sự va chạm. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Tránh lắp đặt dưới trần cong kiểu mái vòm. Có thể khiển cho luồng gió không ổn định, khién Quạt Trần bị lắc. Có thể gây chán thương nếu Quạt Trần bị rơi.

Lau chùi các vết bản bằng vải mềm, sạch, các loại xà bông thông thường và nước để giữ cho Quạt Trần được sạch. Không sử dụng các dung môi hòa tan (xăng/ dầu) hay bất kỳ các hóa chất nào khác.

Có thể khiến các bộ phận bằng nhựa biến dạng và bộ phận bằng kim loại bị mài mòn. Có thể gây chấn thương nếu các bộ phận bị rơi.

Không lắp Quạt Trần ở những nơi ẩm ướt, có nhiệt độ và độ ẩm cao như nhà tấm.

Sự có rò rỉ điện có thể dễ dàng gây điện giật và cháy.

Maintenance Bảo dưỡng

① Kiểm tra tình trạng của Quạt Trần hàng năm. Nếu có vấn đề xảy ra, ngưng sử dụng Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

□Các điểm cần kiểm tra:

Các Vít bị lòng, tình trạng của dây an toàn, hồng hóc với Trục Động cơ .v.v.

② Phải đảm bảo Công Tắc An Toàn đang trong tình trạng tốt. Nếu xảy ra sự cố, hãy tắt Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

③ Luôn giữ Quạt Trần sạch sẽ. Sử dụng vài mềm và sạch, xà phòng thông thường và nước để lau chùi bụi bán. Lau khô lại một lần nữa. Không được sử dụng dung môi (xăng/ dầu).

- Giữ đầu Cánh Quạt trong quá trình vệ sinh để tránh làm cong Cánh Quạt.

- Không được bề cánh quạt trong khi lau chùi.

④ Không được son Cánh Quạt. Nếu bị hồng, đặt mua một bộ cánh mới từ phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

⑤ Khi liên hệ với các phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành, hãy cung cấp quyền hướng dẫn sử dụng này cho họ để được bảo dưỡng đúng nhất.

⑥ Nếu quạt bị vỡ hay bị hòng, hãy tháo quạt khởi trần nhà và thay quạt mới. Việc này giúp ngăn cho Quạt Trần không bị rơi.

⑦ Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần.

Name of parts Tên bộ phận

A Vỏ Động Cơ Phía Trên 1......
B Óng Trụ (9 hoặc 16 inch)....1
C Vỏ Đông Cơ Phía Dưới 2......
Đ Bộ Đông Cơ 1 ......
E Bộ Cánh Quạt 4......

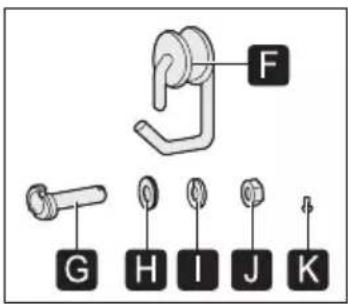

F Bộ Puli 1
G Bu-lông Hình Êlip....1
H Vòng Đệm P-R 1
Vòng Đệm Lò Xo 1
Đai Óc Lục Giác 1
K Chốt Hãm Nêm 1
Pin 1
M Điều Khiên Từ Xa 1
N Bộ Giá Đõ Điều Khiên Từ Xa ...... 1

Chú y:

- Không đề Quạt Trần trực tiếp lên sản nhà. Có thể khiển sản phẩm bị xước.

Ghi chú:

- Minh họa trong sổ tay hướng dẫn này chỉ nhằm mục đích giải thích và có thể khác với thiết bị thực tế.

1

Insert the Canopy

① Kéo Dây An Toàn a từ Ông Trụ B như hình vẽ. Tháo Vít Dây An Toàn b và Vít Vỏ Động Cơ Phía Dưới c từ Ông Trụ B. Cắt các vít này để sử dụng cho trang 13 bước 4-④ và trang 16 bước 6-②.

①

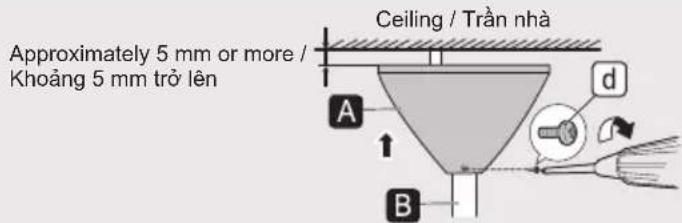

② Lắp Vỏ Động Cơ Phía Trên A vào Ông Trụ B. Không vận Vít Vỏ Động Cơ Phía Trên d.

②

Kiểm tra sau khi lắp đặt

Lắp Vỏ Động Cơ Phía Trên với Bộ Ông Trụ và đảm bảo không được vận chặt vít.

2

■ Lắp Bộ Đông Cơ vào Ông Trụ

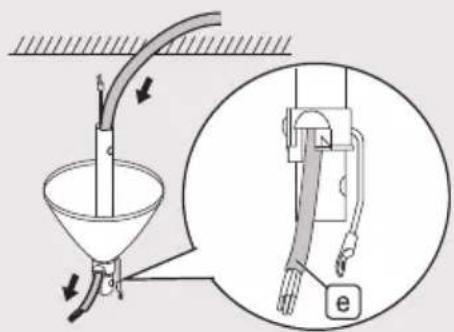

① Kéo Dây Nguồn e (từ nguồn điện) và luồn vào lỗ Ống Trụ B như hình vẽ.

① Ceiling / Trần nhà Ceiling / Trần nhà

How to install Cách lắp đặt

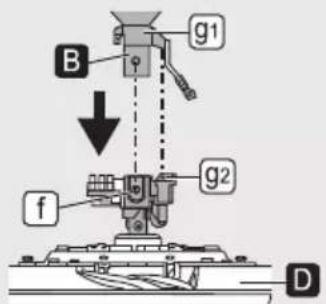

② Lắp Bộ Đông Cơ Đ vào Ông Trụ B treo trên Trần Nhà. Cố định Ông Trụ B vào Trục Đông Cơ fnhư hình vẽ. Đảm bảo Cần Công Tắc g1 đề lên Công Tắc g2. Đảm bảo rằng lỗ Ông Trụ và lỗ Trục Đông Cơ thẳng hàng.

②

Pipe hole and Motor Shaft hole are aligned. / Lỗ Ông Trụ và lỗ Trục Động Cơ thắng hàng với nhau.
Switch is pushed by Switch Lever. / Công Tắc an toàn được Cần Công Tắc đề lên.

CAUTION

Không được tháo Cần Công Tắc ở Ông Trụ. Có định Ông Trụ đúng cách với Trục Động Cơ. Có thể gây chấn thương nếu Quạt Trần bị rơi.

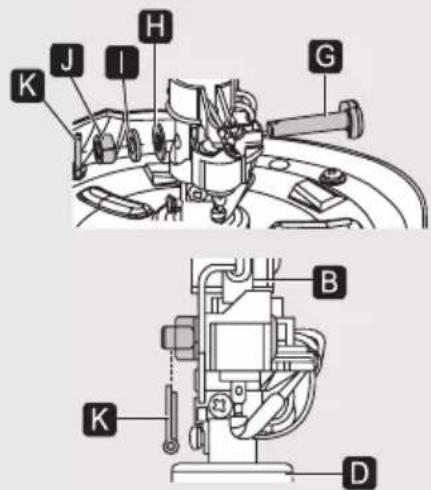

③ Cố định Ông Trụ B và Bộ Động Cơ D bằng Bu-lông Hình Êlip G, Vòng Đệm P-R H, Vòng Đệm Lò Xo I, Đai Ốc Lục Giác J và Chốt Hãm Nêm K. Rãnh h của Bu-lông Hình Êlip cần ở phía trên cùng và dưới cùng. Cuối cùng, bề gập Chốt Khóa K xuống như hình vẽ.

③

Đảm bảo Ông Trụ được bắt chặt vào Trục Đông Cơ. (Mô-men tiết bu lông bằng 800-1200 N•cm). Và phải nhét Chốt Hãm Nêm vào lỗ Bu-lông Hình Êlip và bề gập xuống. Có thể gây chấn thương nếu Quạt Trần bị rơi.

How to install Cách lắp đặt

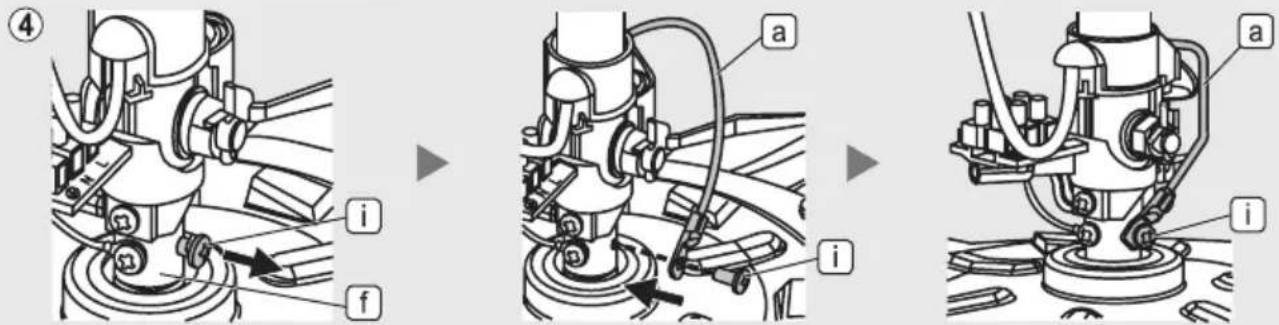

④ Thảo Vít Dây An Toàn i ở Trục Động Cơ f. Lắp chặt Dây An Toàn a với Trục Động Cơ bằng Vít Dây An Toàn i . Văn chặt Vít Dây An Toàn i .

Dây An Toàn phải được gắn chặt đúng cách và phải luôn được nối.

Có thể gây chấn thương nếu Quạt Trần bị roi. Đảm bảo rằng góc (a) giữ ở mức 40-45 độ và Dây An Toàn không chạm vào bề mặt động cơ.

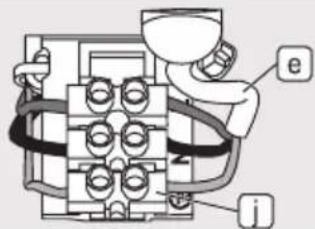

⑤ Nói Dây Nguồn ⓔ với 3 Chốt Nói 📙.

Neutral (Blue) /

Trung hòa (Xanh dương)

Live (Brown) /

Dây nóng (Nâu)

Nói đất (Màu xanh lá•Vàng)

Đảm bảo tất cả các công chốt nối được nối đúng cách bởi người có chuyên môn để tránh các sự cố về điện.

Đảm bảo rằng tất cả dây phải được lắp đầy đủ và 3 vít chốt nối được tiết chặt. Có thể gây cháy, điện giật.

Kiểm tra sau khi lắp đặt

Cần Công Tắc đề lên Công Tắc.

Bu-lông Hình Êlip, Vòng Đệm P-R, Vòng Đệm Lò Xo và Đai Óc Lục Giác được vận chặt và Chốt Hãm Nêm được nhét vào và được bề gập xuống để đảm bảo an toàn.

Vít Dây An Toàn được tiết chặt.

Tất cả dây điện được nói đúng cách bởi người có chuyên môn.

3

■ Lắp Bộ Cánh Quạt vào Bộ Động Cơ

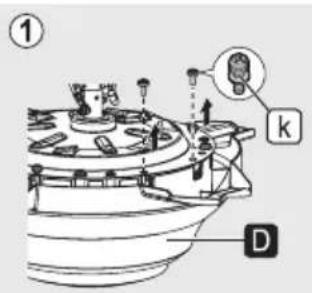

① Thảo Vít Cánh Quạt k (8 chiếc, màu bạc) khởi Bộ Động Cơ D.

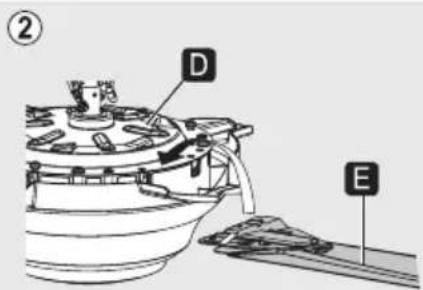

② Lắp Cánh Quạt E vào Bộ Đông Cơ Đ.

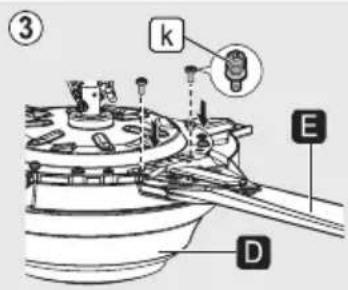

③ Siết chặt Vít Cánh Quạt (màu bạc). Sử dụng 2 vít cho mỗi Cánh Quạt. Lực văn tham khảo là 250-300 N•cm.

■ Attention:

• Đảm bảo rằng Cánh Quạt được cố định đúng cách.
• Đảm bảo răng Tâm An Toàn được cổ định đúng cách tại khung Cánh Quạt.
  Không lắp đặt Cánh Quạt mà không có Tẩm An Toàn.

Cánh Quạt phải được lắp đúng cách. Có thể không tạo gió. Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Dùng tua vít siết chặt Vít Cánh Quạt. Có thể gây chấn thương nếu Cánh Quạt bị roi.

Không tháo Tấm An Toàn ra khởi Cánh Quạt. Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Kiểm tra sau khi lắp đặt

Vít Cánh Quạt (8 chiếc) cố định bộ Cánh Quạt được tiết chặt.

4

① Lấy Bộ Puli F từ bộ phụ tùng.
② Luồn Móc C ① của Bộ Puli vào Ông Trụ B, nghiêng và căn chính Móc C song song với lỗ Ông Trụ.
③ Lắp Puli 📂 vào Móc Treo Trần 📅.

③

Note:

• Bước ③có thể được thực hiện trước bước ②.
• Đảm bào giữ Quạt Trần ở tư thế thắng đúng trong quá trình lắp đặt để Cánh Quạt không chạm vào tường hay trần nhà.

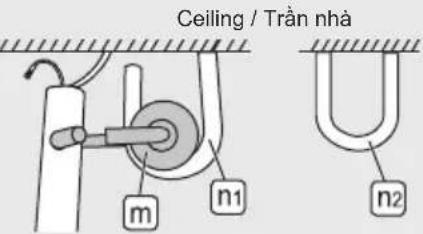

• Trong trường hợp sử dụng Móc "U" n2, việc lắp đặt được tiến hành tương tự.

CẢNH BÁO

Đảm bảo rằng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quạt Trần.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

- Trọng lượng sản phẩm khoảng 6.9 kg.

LU'U Y

Đảm bảo rằng Quạt Trần không bị nghiêng để Cánh Quạt không chạm vào tưởng trong khi lắp đặt.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

Quạt Trần được lắp chặt vào Móc Treo Trần.

How to install Cách lắp đặt

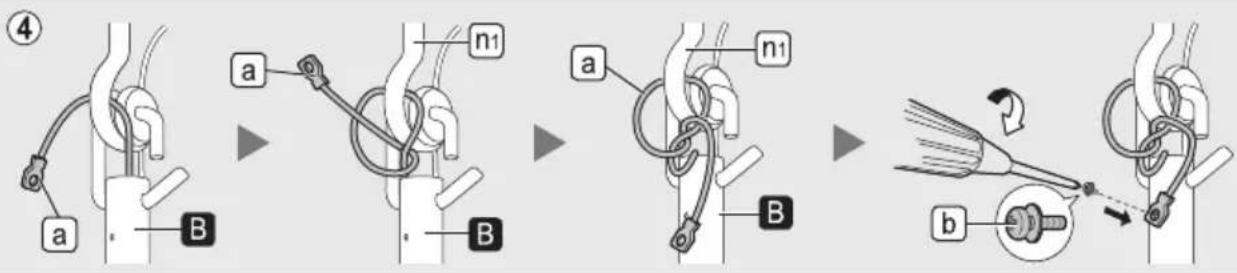

④ Gài Dây An Toàn a vào Móc Treo Trần nì và cố định vào Óng Trụ B bằng Vít b đã được tháo ở trang 8 bước 1-①.

CAUTION

Dây An Toàn phải được cố định đúng cách.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

Dây An Toàn được gài vào Móc Treo Trần và gắn chặt vào Óng Trụ.

5

■ Wiring instruction

Nói với nguồn điện theo Hướng dẫn nói đây dưới đây.

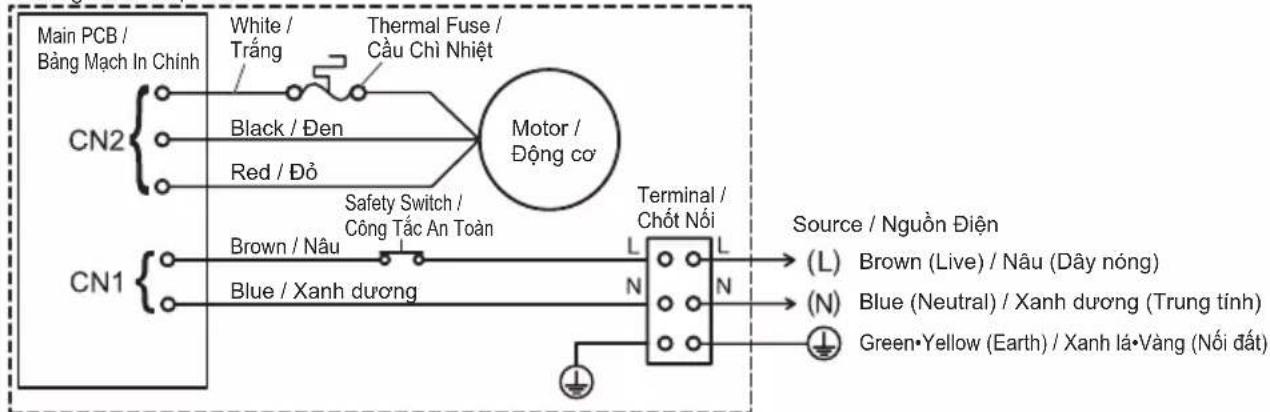

Wiring diagram / So đồ nói dây

Ceiling Fan / Quạt Trần

Connecting to the power supply / Nói với nguồn điện

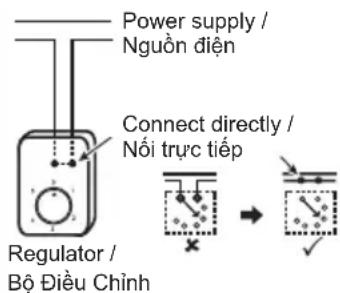

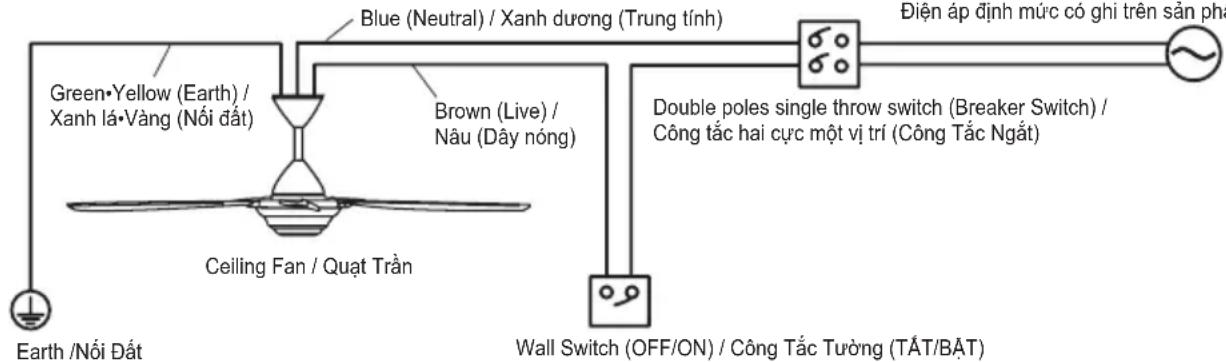

Chỉ được phép nối trực tiếp với công tắc trên tường. Xem hình minh họa phía dưới. Rated volte

Rated voltage is mentioned on product. / Điện áp đinh mức có ghi trên sản phẩm.

■ Attention:

• Sản phẩm này cần được lắp kèm với công tắc hai cực một vị trí (Công Tắc Ngắt) với khoảng cách tiếp xúc tối thiểu trong mạch được lắp cố định là 3 mm.

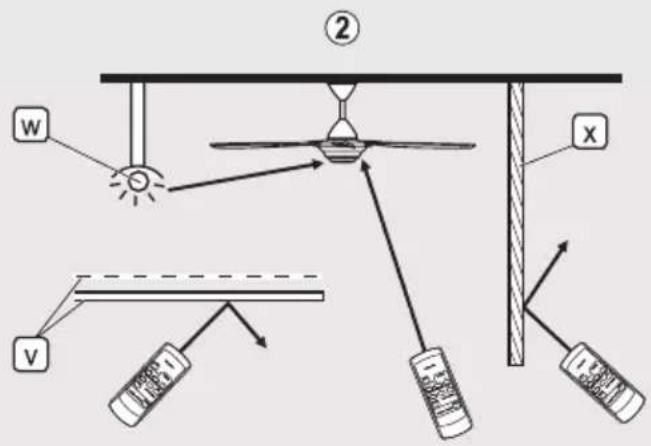

• Nếu bộ Điều Khiền Từ Xa bị mật hoặc để sai vị trí, có thể bạt Quạt Trần với tốc độ đặt trước là 2 bằng công tắc tưởng.

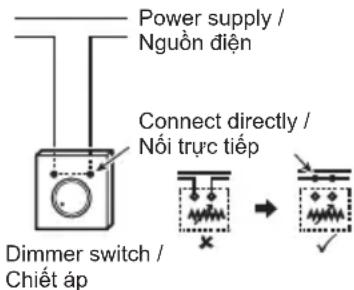

• Không sử dụng bộ điều chỉnh hay chiết áp. (Có thể làm hồng Quạt Trần)
• Trong trường hợp có bộ điều chỉnh hoặc chiết áp, hãy ngắt nó ra và nồi dây lại như hình vẽ trên.
• Khuyến cáo bạn nên thay thế vị trí gắn bộ điều chỉnh hoặc chiết áp bằng công tắc TẮT/BẮT trên tưởng.

WARNING

Việc đi dây điện phải do người có chuyên môn tiến hành.

Có thể gây cháy, giật điện.

Sản phẩm này không được bán kèm dây dẫn và phích cắm hoặc kèm các phương tiện nối nguồn điện khác.

Khi nói hoặc thay đổi dây nguồn hoặc dây dẫn chính, phải được người có chuyên môn tiến hành thay dây để tránh nguy hiểm.

Sử dụng loại ống 227IEC53(RVV) hoặc ống có độ dày từ 1 mm trở lên. (Về các yêu cầu khác chằng hạn như đường kính dây dẫn chính, vui lòng sử dụng dây theo quy định của nước sở tại).

Có thể gây cháy, giật điện.

Không được rễ mạch hoặc làm đoàn mạch Công Tắc An Toàn.

Có thể gây cháy, điện giật, thương tích hoặc rơi Quạt Trần.

Kiểm tra sau khi lắp đặt

Dây được nói chính xác với nguồn điện.

6

Fix the Canopy Lắp Vỏ Động Cơ

① Điều chỉnh vị trí của Vỏ Động Cơ' Phía Trên A và cố định vào Ông Trụ B siết chặt Vít d. Khoảng cách giữa Vỏ Động Cơ' Phía Trên và trần nhà là > 5 mm.

①

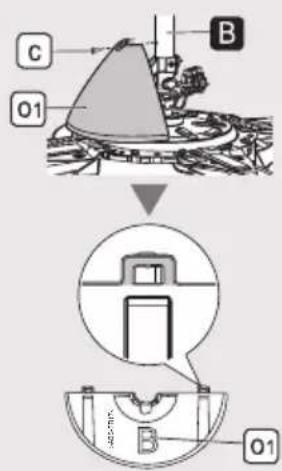

② Có định Vò Động Cơ Phía Dưới C. Sử dụng Vít Vò Động Cơ Phía Dưới c được tháo từ Ông Trụ B ở trang 8 bước 1- ①. Có định Vò Động Cơ Phía Dưới B 01 với Ông Trụ B bằng Vít Vò Động Cơ Phía Dưới C.

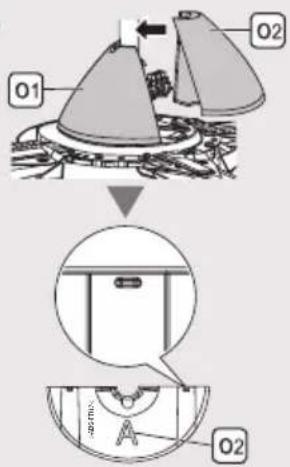

③ Có định Vỏ Đông Cơ Phía Dưới A 02 với Vỏ Đông Cơ Phía Dưới B 01 bằng cách trượt xuống như hình vẽ.

④ Cố định Vỏ Động Cơ Phía Dưới A 02 với Ống Trụ B bằng Vít Vỏ Động Cơ Phía Dưới c.

②

③

Vò Động Cơ Phía Dưới A và B phải được lắp đặt đúng.

Có thể gây chấn thương nếu Vỏ Động Cơ Phía Dưới rơi.

Kiểm tra sau khi lắp đặt

Võ Động Cơ Phía Trên được lắp chặt.

Võ Động Cơ Phía Dưới được lắp chặt.

7

Final confirmation

Pitching method Phương pháp chính

Đo khoảng cách bằng thước dây. Điều chỉnh tất cả Cánh Quạt để khoảng cách từ trần nhà đến đầu Cánh Quạt bằng nhau (Dung sai trong khoảng 1 mm).

nghiêng

Giữ khung Cánh Quạt bằng tay và điều chỉnh khoảng cách (L) bằng cách đầy Cánh Quạt lên hoặc ấn xuống một cách nhẹ nhàng đến khi chênh lệch về khoảng cách (L) là ± 1 mm.

Sau khi lắp đặt, kiểm tra đề đảm bảo Quạt Trần không bị lắc lưu quá mức. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không bề cong Cánh Quạt quá mức khi chỉnh độ nghiêng. Có thể gây chấn thương nếu Quạt Trần bị roi.

8

Install Remote Control Holder Lắp

Cá Đõ Điều Khiên Tù Xa

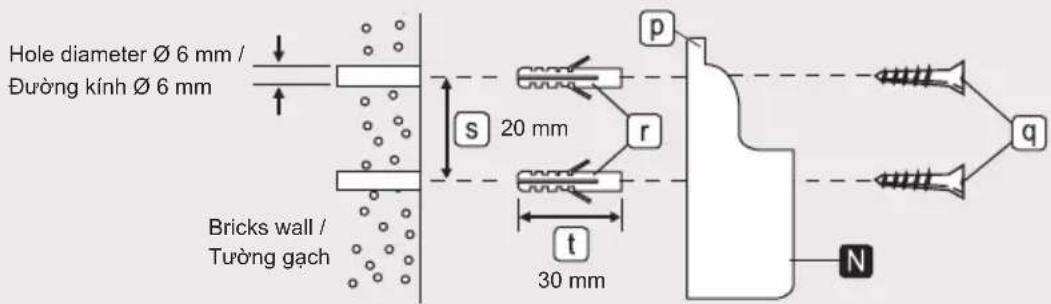

Lắp Bộ Giá Đỡ Điều Kiền Từ Xa N vào tưởng. Có định Giá Đỡ Điều Kiền Từ Xa p sử dụng Vít q đi kèm (2 chiếc) và Chốt Cẩm Trường r (2 chiếc) theo sơ đồ hướng dẫn sau đây.

• Khoảng cách giữa các lỗ ⓸ là 20 mm.
• Chiều dài của Chốt Cẩm Trường t là 30 mm.

Chú y:

- Đối với tường gỗ thì không cần Chốt Cẩm Trường.

1

Before use Trước khi sử dụng

① Tháo nắp Điều Khiên Từ Xa M.
• Kéo Nắp Gập Ⓤ để tháo.
② Lắp Pin L (2 viên AA / R6P / R6 / LR6).
- Lắp đúng các cực theo ký hiệu “+” “-”.

③ Đóng nắp.

- Lắp lấy (2 vị trí) vào Điều Khiên Từ Xa (2 lỗ), và ấn Nắp Gập [u].

Chú y:

• Hãy tháo rời tất cả các Pin trước khi vứt bỏ bộ Điều Khiên Từ Xa. Tuổi thọ của Pin là khoảng 1 năm nếu sử dụng ở điều kiện bình thường.
• Thay tất cả Pin đồng thời và cần thận không để lấn các Pin loại với nhau.

③

WARNING

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa Pin. Có thể gây ra hòa hoạn hoặc điện giật do đoán mạch.

2

■ Phạm vi bao phủ của Điều Khiên Từ Xa

① Sở đồ trên đây thể hiện vùng bao phù tốt nhất (W) là khoảng 8 m nếu chiều cao của trần nhà (H) là 4 m. Khi sử dụng, phải chữa bộ Điều Khiên Từ Xa hướng về phía Quạt Trần.
② Tránh các trường hợp sau:

• Lưới và kính √ có thể giảm tín hiệu hoặc phần lại tín hiệu hồng ngoại từ bộ Điều Khiên Từ Xa.
• Tác động ảnh sáng trực tiếp sinh ra từ Hệ Thống Chiếu Sáng Huỳnh Quang ☐ trực tiếp tới vùng hoạt động của bộ tiếp, nhận tin hiệu của sản phẩm có thể ảnh hưởng đến đường truyền tín hiệu.
• Chương ngai vật như tường hoặc vách kính x giữa bộ tiếp nhận tín hiệu của sản phẩm và bộ Điều Khiên Từ Xa có thể dẫn đến sự cố đường truyền.

Chú y:

• Mức tiêu thụ điện năng của quạt khi tất bằng Điều Khiên Từ Xa vào khoảng 1 W.
• Nên tắt công tắc trên tường hoặc công tắc ngắt nếu không sử dụng Quạt Trần trong một thời gian dài. Điều này nhằm giảm mức tiêu thụ điện năng xuống 0.

3

How to use Remote Control Cách s dụng Điều Khiên Từ Xa

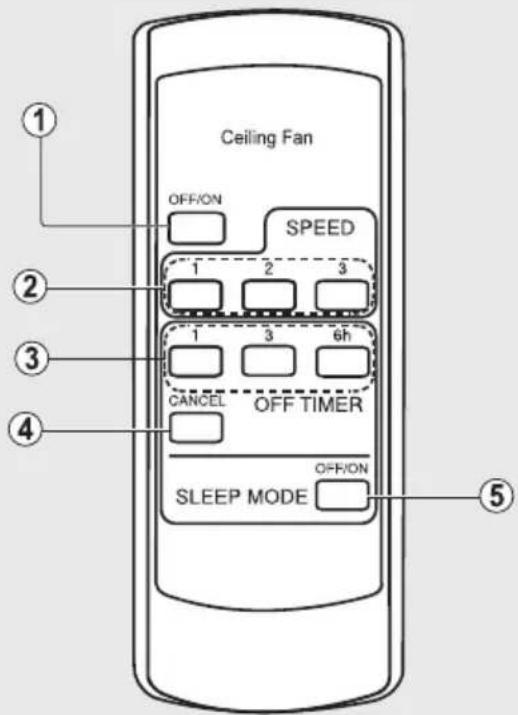

① OFF/ON Button

- Press OFF/ON button to switch ON or OFF the Ceiling Fan.

- Ân nút OFF/ON đề BẮT hoặc TẮT Quạt Trần. "ON" (Bật) - Tiếng "bíp" ngắn. "OFF" (Tất) - Tiếng "bíp" dài.

② Nút Tốc Độ

- Điều chỉnh 3 tốc độ (TỐC ĐỘ 1, 2, 3).

③ HÊN GIÒ TẮT

- Nếu BẮT đồng hồ hạn giờ trong 6 giờ (hiển thị 3 đèn), đồng hồ hạn giờ sẽ đếm ngược đàn từ 6 giờ (6h) đến 3 giờ (3) (hiển thị 2 đèn), sau đó là 1 giờ (1) (hiển thị 1 đèn) cho đến khi TẮT (không đèn nào hiển thị).

④ Hủy Đồng Hồ Hện Giờ

- float nút này để hủy CHÊ ĐỘ NGỦ hoặc HỆN GIỜ TẮT.

⑤ CHÉ ĐỘ NGÙ

- Bước 1: Chọn TỐC ĐỘ 2 hoặc 3. - Bước 2: Chọn đồng hồ hạn giờ (3) hoặc (6h). - Bước 3: float nút CHẾ ĐỘ NGỦ và đèn hiển thị đồng hồ hạn giờ ở Quạt Trần sẽ nhập nháy. Để biết thêm về chức năng CHẾ ĐỘ NGỦ, tham khảo bằng CHÚC NĂNG CHẾ ĐỘ NGỦ. Để hủy, float một lần nữa.

4

How to use OFF TIMER Cách sử dụng HỆN GIỜ TẮT


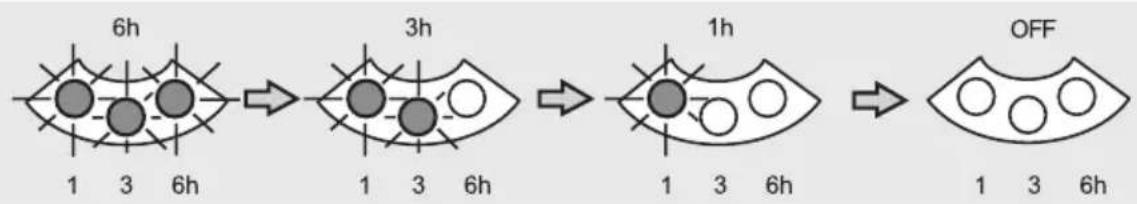

Ấn nút mong muốn đề đặt đồng hồ hẹn giờ như hình vẽ trên.

• Đèn báo ở Quạt Trần sẽ thay đổi theo khi thời gian còn lại giảm.
• float nút HỦY để dùng sử dụng chức năng bộ hẹn giờ.

5

How to use SLEEP MODE Cách sử dụng CHẾ ĐỘ NGỦ

Press the SLEEP MODE button.

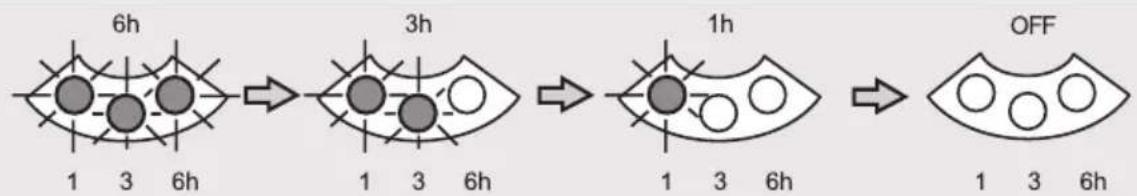

• Đèn báo ở Quạt Trần sẽ nhập nháy theo thời gian còn lại.
• Án nút CHẾ ĐỘ NGÙ lại lần nữa để hủy. Tham khảo bằng CHỨC NĂNG CHẾ ĐỘ NGÙ dưới đây.

Timer / Đồng hồ hẹn giờ	6h 5h	4h 3h			2h	1h 0h
Speed 3 / Tốc độ 3	3	→	2	→	1	→	OFF / TẮT
				3	→	2
Speed 2 / Tốc độ 2	2	→	1	→	→	→
				2	→	1

Note:

• Tốc độ Quạt Trần và bộ hẹn giờ sẽ giảm dàn cho đến khi Quạt Trần tất.
• Chức năng CHẾ ĐỘ NGỦ không hoạt động khi quạt chạy ở Tốc độ 1 và cải đặt 1 giờ.

Specifications Thông số kỹ thuật

Voltage (VAC)	Điện Áp (VAC)	220
Frequency (Hz)	Tần Số (Hz)	50
Wattage (W)Speed 1 / Speed 3	Điện Năng (W)Tốc độ 1 / Tốc độ 3	17 / 59
Rotation (RPM)Speed 1 / Speed 3	Số Vòng Quay (RPM)Tốc độ 1 / Tốc độ 3	88 / 184
Air Velocity (m/min)	Vận Tốc Gió (m/min)	150
^3 /min) Lửu Lượng Gió (m ^3 /min)		180Air Delivery (m

MEMO
