HƯỚNG DẪN NGƯỜI DÙNG F-56XPG PANASONIC

Model No. / Kiều Máy

F-56XPG

Net Weight / Trọng Lượng Tịnh : 6.7 kg

Hướng Dẫn Sử Dụng và Lắp Đặt

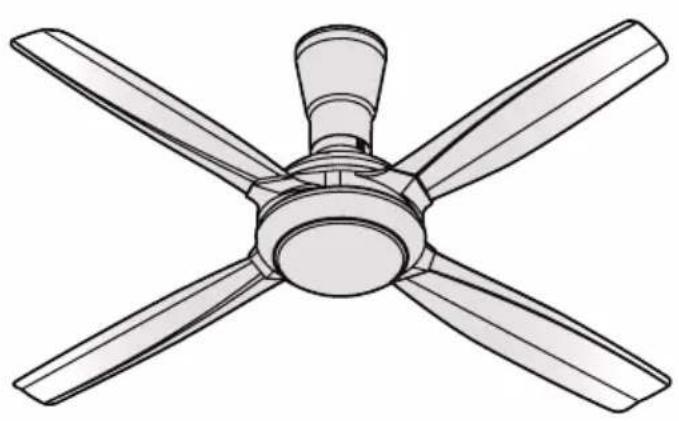

Quạt Trần

Càm on quý khách hàng đã mua Quạt Trần của Panasonic.

Trước khi sử dụng sản phẩm này, xin vui lòng đọc kỹ các hướng dẫn và cắt giữ sách hướng dẫn sử dụng này để tham khảo trong tương lai. Đảm bảo đọc phần Biện pháp an toàn (P.4-5) trước khi cải đặt và vận hành.

Nội dung

Chú ý về an toàn	4 - 5
Bảo dưỡng	6
Các bộ phận	7
Cách lắp đặt	8 - 14
Cách sử dụng	15 - 18
Thông số kỹ thuật	19

Vui lòng đọc phần lưu ý an toàn và quét mã QR để xem video hướng dẫn lắp đặt tham khảo!

Để tránh khả năng người sử dụng bị chấn thương hay thiết bị bị hư hỏng, hãy tuân theo những hương dẫn sau đây.

Biểu tượng này thể hiện những hành động BẮT BUỐC.

Biểu tượng này thể hiện những hành động NGHIÊM Cẩm TUYỆT ĐỐI.

CẢNH BÁO

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể dẫn đến thiệt mạng hoặc gây chấn thương nghiêm trọng cho người sử dụng.

LU'U Y

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể gây chấn thương cho người sử dụng hoặc làm hư hỏng thiết bị.

CẢNH BÁO

Tuân theo một cách nghiệm ngặt tất cả những hướng dẫn lắp đặt trong quyền hướng dẫn sử dụng này.

Việc đi dây điện phải do người có chuyên môn tiến hành.

Lỗi lắp đặt có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Tất tất cả nguồn điện và chờ cho đến khi cánh quạt ngừng quay hoàn toàn trước khi lau chùi hoặc tiến hành bảo dưỡng quạt.

Quạt Trần đột ngột quay có thể gây thương tích và điện giật.

Vui lòng tham khảo đại lý bán hàng được ủy quyền về việc sửa chữa hoặc bảo dưỡng.

Dùng tua vít để vận chặt vít Cánh Quạt. (250-300 N•cm).

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Đảm bảo rằng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quạt Trần.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Ngưng sử dụng Quạt Trần khi xảy ra bất kỳ sự cố bất thường hoặc hỏng hóc nào và chuyển Cầu Dao Tự Động (MCB) sang trạng thái “OFF” (TẮT).

Nguy cơ bốc khói, cháy, điện giật và rơi.

Vui lòng liên hệ với đại lý được ủy quyền để được bảo trì/ sửa chữa.

Tháo dỗ Quạt Trần bị hỏng.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Nếu thấy quạt quay bất thường, ngừng sử dụng Quạt Trần ngay lập tức và liên hệ với nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp Quạt Trần ở những nơi có nhiều dầu mỡ và bụi.

Có thể gây ra cháy nổ, chập mạch và điện giật.

Không lắp đặt Quạt Trần tại những nơi để cháy nổ như bếp ga.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không lắp Quạt Trần gần các hóa chất và chất kiểm.

Có thể gây ra cháy nổ, chập mạch và điện giật.

Không làm hư hỏng dây điện trong quá trình lắp đặt, như làm biến dạng do nhiệt, xoắn, bề cong, v.v.

Có thể gây ra cháy nó, chập mạch và điện giật.

Không sử dụng các nguồn điện khác ngoài nguồn điện định mức đã được nói ở trên.

Quạt quá nóng có thể gây cháy hoặc điện giật.

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa Pin.

Có thể gây ra cháy nô, chập mạch và điện giật.

Không bám lên Quạt Trần.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Không tháo dỡ Quạt Trần trừ khi được hướng dẫn trong quyền hướng dẫn này.

Chỉ sử dụng phụ kiện đi kèm.

Có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Không chạm vào Quạt Trần nếu quạt đang hoạt động.

Có thể gây chấn thương, hồng hóc và làm Quạt Trần rơi.

Không té nước hoặc làm ướt Quạt Trần.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

LU'U Y

Để tránh trường hợp bị chấn thương với người dùng hay có những hư hỏng với thiết bị, hãy tuân theo tất cả những hướng dẫn có trong quyền hướng dẫn sử dụng này. Nhà sản xuất sẽ không chịu trách nhiệm với bất cứ tai nạn hay chấn thương nào xảy ra do lỗi lắp đặt không đúng hay không tuân theo hướng dẫn trong quyền hướng dẫn sử dụng này.

Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Thiết bị này không được thiết kế để sử dụng bởi những người (bao gồm trẻ em) bị suy giảm chức năng thể chất, giác quan hay trí tuệ hoặc những người thiếu kinh nghiệm và kiến thức, trừ khi họ được giám sát hoặc hướng dẫn sử dụng thiết bị bởi người chịu trách nhiệm về sự an toàn của họ. Trẻ em nên được giám sát để đảm bảo chúng không đủa nghịch với thiết bị. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các Cánh Quạt phải cách twòng 1 m trở lên.

Có thể khiển cho luồng gió không ổn định, khiến Quạt Trần bị lắc. Có thể gây chấn thương nếu Quạt Trần bị rơi. Xem trang 14 (Bước 6) để biết cách đo.

Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt Trần không bị lắc mạnh. Có thể gây chắn thương nếu Quạt Trần bị roi.

Thay thế tất cả các Cánh Quạt nếu bất kỳ cánh nào bị vô hoặc bị rạn nứt. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp sẽ thực hiện việc gắn hệ thống treo. Có thể gây chắn thương nếu Quạt Trần bị roi.

Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần. Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Việc thay thế các bộ phận của thiết bị hệ thống treo an toàn sẽ do nhà sản xuất, đại lý dịch vụ hoặc người có chuyên môn phù hợp thực hiện. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Chỉ lắp đặt sản phẩm trong nhà. Không lắp đặt ở những nơi có gió thời. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp đặt tại nơi có độ rung cao và có sự va chạm. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Tránh lắp đặt dưới trần cong kiểu mái vòm. Có thể khiển cho luồng gió không ổn định, khién Quạt Trần bị lắc. Có thể gây chán thương nếu Quạt Trần bị rơi.

Lau chùi các vết bản bằng vải mềm, sạch, các loại xà bông thông thường và nước để giữ cho Quạt Trần được sạch. Không sử dụng các dung môi hòa tan (xăng/ dầu) hay bất kỳ các hóa chất nào khác.

Có thể khiến các bộ phận bằng nhựa biến dạng và bộ phận bằng kim loại bị mài mòn. Có thể gây chấn thương nếu các bộ phận bị rơi.

Không lắp Quạt Trần ở những nơi ẩm ướt, có nhiệt độ và độ ẩm cao như nhà tấm.

Sự có rò rỉ điện có thể dễ dàng gây điện giật và cháy.

Maintenance Bảo dưỡng

① Kiểm tra tình trạng của Quạt Trần hàng năm. Nếu có vấn đề xảy ra, ngưng sử dụng Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

□Các điểm cần kiểm tra:

Các Vít bị lòng, tình trạng của dây an toàn, hồng hóc với Trục Động cơ .v.v.

② Phải đảm bảo Công Tắc An Toàn đang trong tình trạng tốt. Nếu xảy ra sự cố, hãy tắt Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

Switch Lever / Gò Công Tắc

Safety Switch / Công Tắc An Toàn

③ Luôn giữ Quạt Trần sạch sẽ. Sử dụng vài mềm và sạch, xà phòng thông thường và nước để lau chùi bụi bán. Lau khô lại một lần nữa. Không được sử dụng dung môi (xăng/ dầu).

- Giữ đầu Cánh Quạt trong quá trình vệ sinh để tránh làm cong Cánh Quạt.

- Không được bề Cánh Quạt trong khi lau chùi.

④ Không được sơn Cánh Quạt. Nếu bị hồng, đặt mua một bộ cánh mới từ phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

⑤ Khi liên hệ với các phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành, hãy cung cấp quyền hướng dẫn sử dụng này cho họ để được bảo dưỡng đúng nhất.

⑥ Nếu quạt bị vỡ hay bị hòng, hãy tháo quạt khởi trần nhà và thay quạt mới. Việc này giúp ngăn cho Quạt Trần không bị rơi.

⑦ Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần.

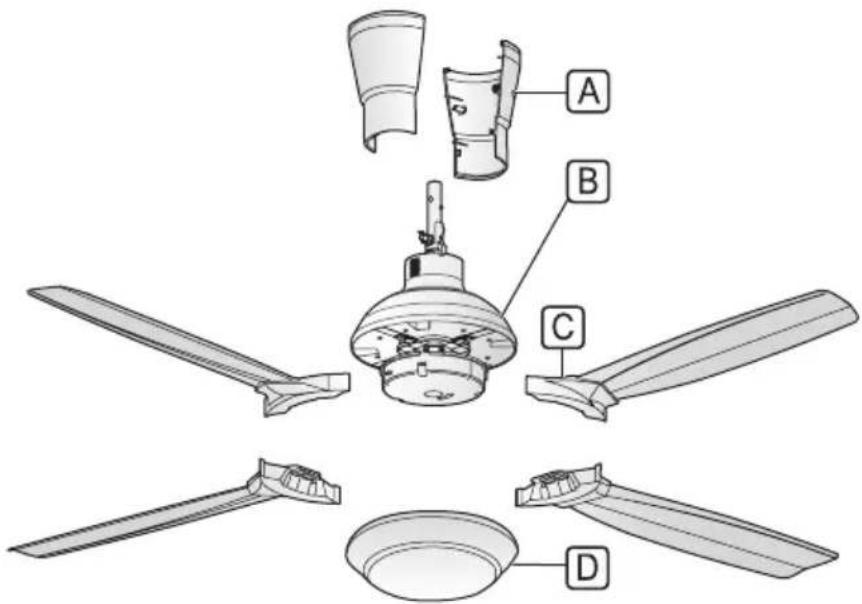

piece(s) chītěn bộ phận

A Upper Canopy 2....
B Motor Unit 1....
© Blade 4......
D Decoration Cap 1....
E Batteries AAA / R03 / LR03 2......
F Remote Control 1......
Remote Control Holder Set 1......
H Pulley Set 1....

■ Attention:

A Nắp Chụp Trên 2......
B Bộ Đông Cơ 1
© Cánh Quạt 4......
D Nắp Trang Trí 1......
E Pin AAA / R03 / LR03 2....
F Điều Khiền Từ Xa 1......
G Giá Đỗ Điều Khiên Từ Xa 1
H Bộ Puly 1

Chú y:

• Không đề Quạt Trần trực tiếp lên sàn nhà. Có thể khiến sản phẩm bị xước.
• Không tháo rời hoặc tháo ống trụ ra khởi Động Cơ.

Ghi chú:

- Minh họa trong sổ tay hướng dẫn này chỉ nhằm mục đích giải thích và có thể khác với thiết bị thực tế.

1

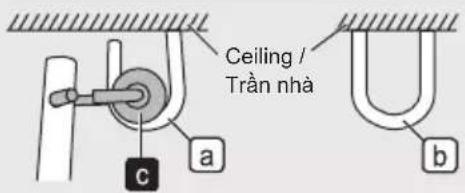

① Lấy Bộ Puly Ⓗ từ bộ phụ tùng.
② Luồn Móc C a của Bộ Puly H vào Ống Trụ b, nghiêng và căn chính móc C song song với lỗ Ống Trụ.
③ Lắp Puly c vào Móc Treo Trần a.

③

Note:

• Bước ③có thể được thực hiện trước bước ②.
• Đảm bảo giữ Quạt Trần ở tư thế thắng đúng trong quá trình lắp đặt để Cánh Quạt không chạm vào Tường hay Trần Nhà.
• Trong trường hợp sử dụng Móc "U" b, việc lắp đặt được tiến hành tương tự.
  ④ Tháo Vít Cửa Dây An Toàn e ra khởi Ông Trụ b.
  ⑤ Gài Dây An Toàn d vào Móc Treo Trần a và cố định vào Óng Trụ b bằng Vít Của Dây An Toàn e đã được tháo ở trang 1-④.

▶

Đảm bảo ràng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quạt Trần.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

CAUTION

Dây An Toàn phải được cố định đúng cách.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

Quạt Trần được lắp chặt vào Móc Treo Trần.

Dây An Toàn được gài vào Móc Treo Trần và gắn chặt vào Óng Trụ.

2

Wiring instruction Hanoi dǎn nói

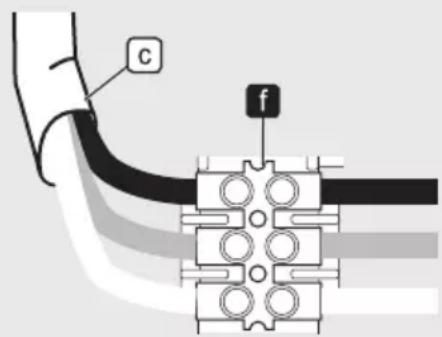

Nói dây nguồn điện của nhà c vào Chốt Nói f theo sơ đồ hướng dẫn.

Blue (Neutral) /

Xanh dương (Trung tính)

Brown (Live) /

Nâu (Dây nóng)

Xanh lá•Vàng (Nói đất)

WARNING

Đảm bảo tất cả các công chốt nối được nối đúng cách bởi người có chuyên môn để tránh các sự cố về điện.

Đảm bảo rằng tất cả dây phải được lắp đầy đủ và 3 vít chốt nối được tiết chặt. Có thể gây cháy hoặc điện giật.

Nói với nguồn điện theo hướng dẫn nói dây dưới đây.

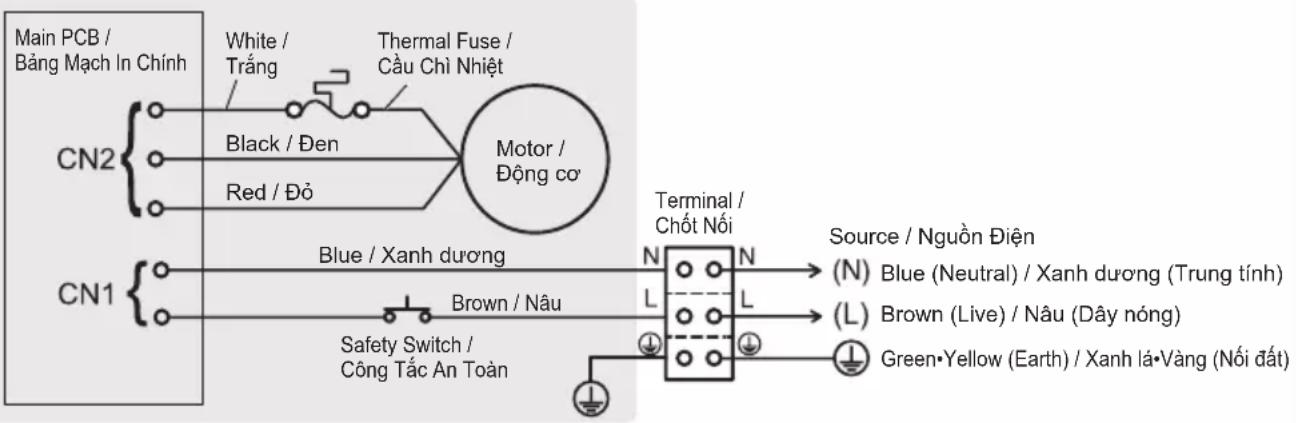

Wiring diagram / So đồ nói dây

Ceiling Fan / Quạt Trần


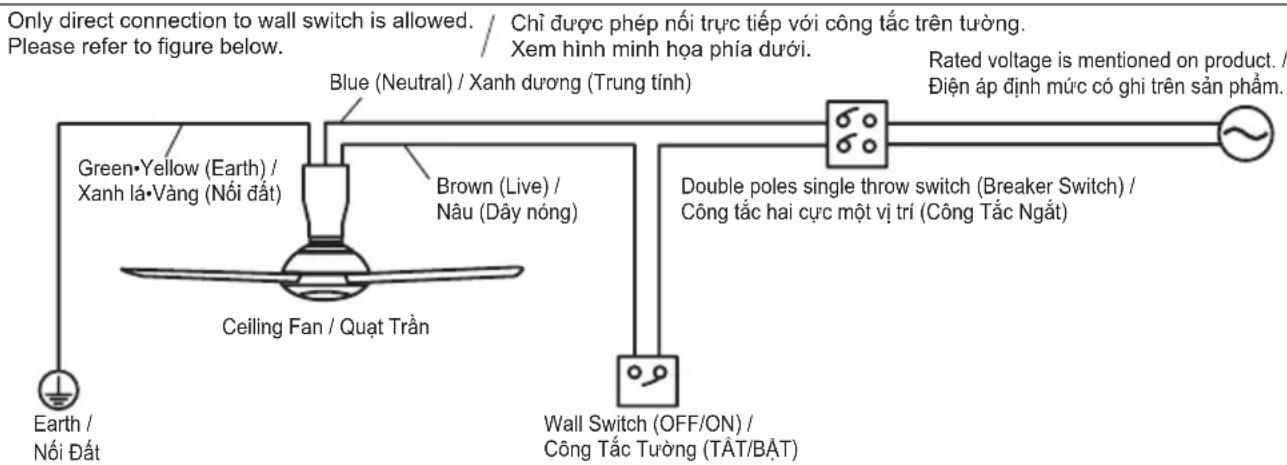

Connecting to the power supply / Nói với nguồn điện

Attention:

• Sản phẩm này cần được lắp kèm với công tắc hai cực một vị trí (Công Tắc Ngắt) với khoảng cách tiếp xúc tối thiểu trong mạch được lắp cố định là 3 mm.
• Nếu bộ Điều Khiền Từ Xa thất lạc hoặc để sai vị trí, có thể bạt Quạt Trần với tốc độ đặt trước là 2 bằng công tắc tưởng.

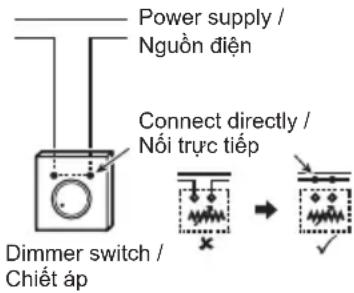

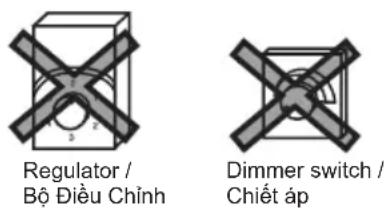

• Không sử dụng bộ điều chỉnh hay chiết áp. (Có thể làm hồng Quạt Trần)

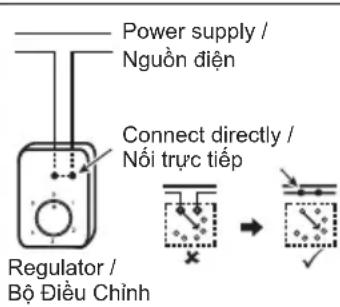

• Trong trường hợp có bộ điều chỉnh hoặc chiết áp, hãy ngắt nó ra và nổi dây lại như hình vẽ trên.
• Khuyến cáo bạn nên thay thế vị trí gắn bộ điều chỉnh hoặc chiết áp bằng công tắc TẮT/BẮT trên tường.

WARNING

Việc đi dây điện phải do người có chuyên môn tiến hành.

Có thể gây cháy, giật điện.

Sản phẩm này không được bán kèm dây dẫn và phích cắm hoặc kèm các phương tiện nối nguồn điện khác.

Khi nói hoặc thay đổi dây nguồn hoặc dây dẫn chính, phải được người có chuyên môn tiến hành thay dây để tránh nguy hiểm.

Sử dụng loại ống 227IEC53(RVV) hoặc ống có độ dày từ 1 mm trở lên. (Về các yêu cầu khác chằng hạn như đường kính dây dẫn chính, vui lòng sử dụng dây theo quy định của nước sở tại).

Có thể gây cháy, giật điện.

Không được rễ mạch hoặc làm đoàn mạch Công Tắc An Toàn.

Có thể gây cháy, điện giật, thương tích hoặc rơi Quạt trần.

Kiểm tra sau khi lắp đặt

Dây được nói chính xác với nguồn điện.

3

Install the Blades Lắp đặt Cánh Qu

① Remove the supplied Screw g.
② Assemble the Blade C towards the Hook h.

① Tháo Vít g đi kèm.
② Lắp Cánh Quạt Ⓒ về phía Móc Treo h.

①

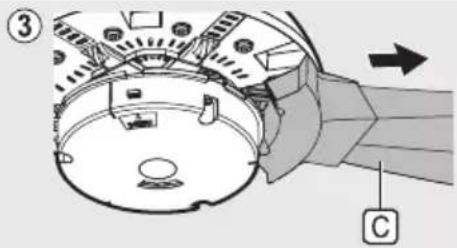

③ Kéo Cánh Quạt © theo hướng trong hình bước 3 để khóa Cánh Quạt.
④ Dùng các Vít g đi kèm để tiết chặt Cánh Quạt. Môi Cánh Quạt có 2 chiếc vít.

• Lực siết: 250\~300 N·cm.

Cánh Quạt phải được lắp đúng cách.

Có thể không tạo gió.

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Dùng tua vít siết chặt Vít Cánh Quạt.

Có thể gây chân thương nếu Cánh Quạt bị rơi.

Không tháo Móc Treo An Toàn Cánh Quạt ra khởi Cánh Quạt.

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Kiểm tra sau khi lắp đặt

Vít Cánh Quạt (8 chiếc) cố định Cánh Quạt được tiết chặt.

4

Fix the Decoration Cap Có định Nắp Trang Trí

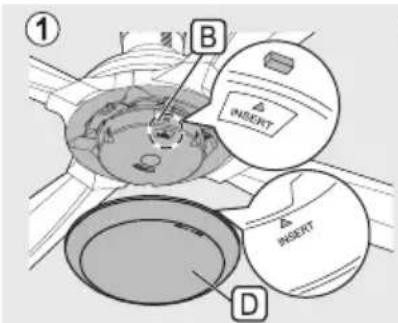

① Cố định Nắp Trang Trí D. Đảm bảo dẫn hướng trên Bộ Động Cơ B và Nắp Trang Trí D thẳng hàng.

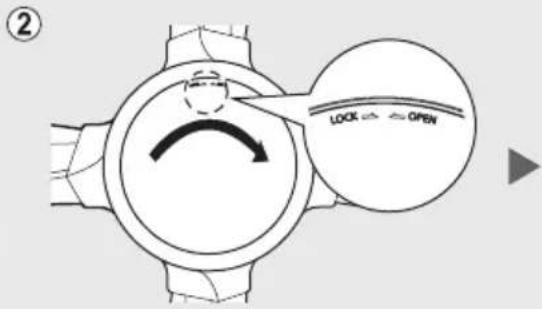

② Xoay theo chiều kim đồng hồ cho tới khi nghe thấy tiếng “cách”.

- Nếu Nắp Trang Trí không được có định ở đúng vị trí, đèn LED sẽ không khớp với hiện thị 1 3 6h.

5

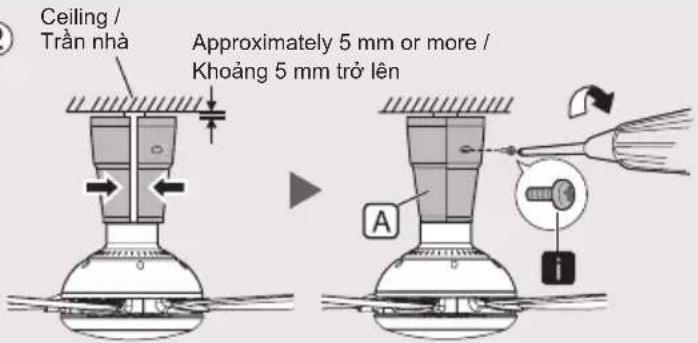

① Tháo các Vít (2 chiếc) i ra khởi Nắp Chụp Trên A.
② Thảo dỡ và điều chỉnh khoảng cách 5 mm trở lên giữa trần nhà và Nắp Chụp. Sau khi kiểm tra khoảng cách, ấn cho tới khi nghe thấy tiếng "cách", và cố định các Vít i vào Nắp Chụp Trên A và tiết chặt lại.

①

②

- Không lắp Nắp Chụp theo hướng ngược lại. Có thể gây ra tiếng ổn bất thường.

Kiểm tra sau khi lắp đặt

Nắp Chụp được vít chặt.

6

Final confirmation

Pitching method Phương pháp khớp

■ Xác minh cuối cùng

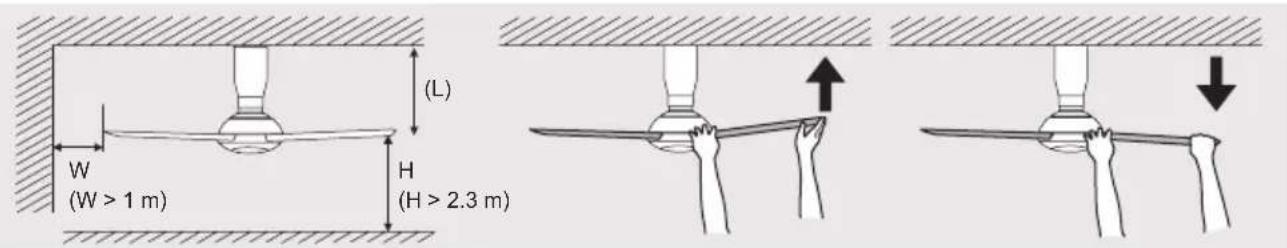

Đo khoảng cách (L), W, H bằng thước đo. Điều chỉnh toàn Cánh Quạt để khoảng cách từ trần nhà tới đầu Cánh Quạt bằng nhau (trong phạm vi dung sai 1 mm).

Giữ Cánh Quạt bằng tay và điều chỉnh khoảng cách (L) bằng cách đầy Cánh Quạt lên hoặc ấn xuống nhẹ nhàng cho tới khi chênh lệch khoảng cách (L) là ± 1 mm.

Sau khi lắp đặt, kiểm tra đề đảm bảo Quạt Trần không bị lắc lư quá mức. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không bề cong Cánh Quạt quá mức khi chỉnh độ nghiêng. Có thể gây chấn thương nếu Quạt Trần bị roi.

7

Install Remote Control Holder Lắp

Cá Đõ Điều Khiên Tù Xa

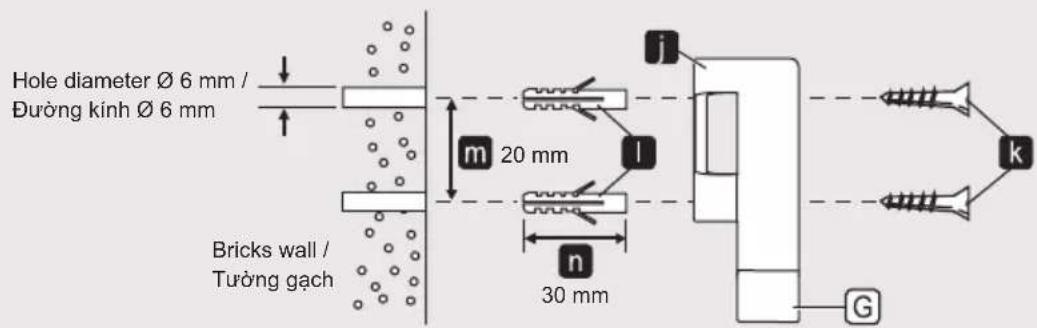

Lắp Bộ Giá Đỡ Điều Khiên Từ Xa G vào tưởng. Cố định Giá Đỡ Điều Khiên Từ Xa j sử dụng Vít k đi kèm (2 chiếc) và Chốt Cẩm Trường I (2 chiếc) theo sơ đồ hướng dẫn sau đây.

• Khoảng cách giữa các lỗ m là 20 mm.
• Độ sâu của Chốt Cẩm Trường n là 30 mm.

Chú y:

• Đối với tường gỗ thì không cần Chốt Cẩm Trường.

1

Before use Trước khi sử dụng

① Tháo nắp Điều Khiên Từ Xa F.
- Kéo Nắp Gập 0 để tháo.
② Lắp Pin Ⓔ (2 viên AAA / R03 / LR03).
- Lắp đúng các cực theo ký hiệu “+” “-”.

③ Đóng nắp.

- Lắp lây (2 vị trí) vào Điều Khiên Từ Xa (2 lỗ), và ấn Nắp Gập 📄.

Chú y:

• Hãy tháo rời tất cả các Pin trước khi vứt bổ bộ Điều Khiền Từ Xa. Tuổi thọ của Pin là khoảng 1 năm nếu sử dụng ở điều kiện bình thường.
• Thay tất cả Pin đồng thời và cần thận không để lấn các Pin loại với nhau.

③

Không được lắp các vật bằng kim loại cùng với pin vào ngăn chứa Pin. Có thể gây ra hòa hoàn hoặc điện giật do đoán mạch.

2

Remote Control coverage Phạm vi ■ao phủ của Điều Khiên Từ Xa

①

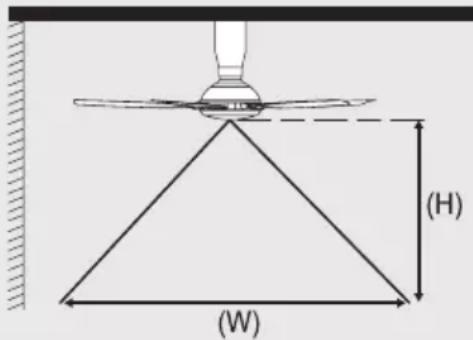

① Sở đồ trên đây thể hiện vùng bao phủ tốt nhất (W) là khoảng 8 m nếu chiều cao của trần nhà (H) là 4 m. Khi sử dụng, phải chữa bộ Điều Kiền Từ Xa hướng về phía Quạt Trần.

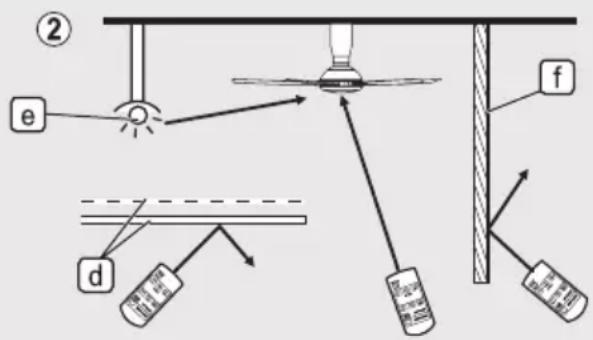

② Tránh các trường hợp sau:

• Lưới và kính Ⓤ có thể giảm tín hiệu hoặc phần lại tín hiệu hồng ngoại từ bộ Điều Khiên Từ Xa.
• Tác động ánh sáng trực tiếp sinh ra từ Hệ Thống Chiếu Sáng Huỳnh Quang e trực tiếp tới vùng hoạt động của bộ tiếp, nhận tin hiệu của sản phẩm có thể ảnh hưởng đến đường truyền tín hiệu.
• Chương ngai vất như tường hoặc vách kính f giữa bộ tiếp nhận tín hiệu của sản phẩm và bộ Điều Khiên Từ Xa có thể dẫn đến sự cố đường truyền.

Chú y:

• Mức tiêu thụ điện năng của quạt khi tất bằng Điều Khiên Từ Xa vào khoảng 1 W.
• Nên tát công tác trên tường hoặc công tắc ngắt nếu không sử dụng Quạt Trần trong một thời gian dài. Điều này nhằm giảm mức tiêu thụ điện năng xuống 0.
• Hướng Điều Khiên Từ Xa trực tiếp vào Quạt Trần mong muốn. Nếu có từ 2 Quạt Trần trở lên được điều khiển bởi cùng một Điều Khiên Từ Xa, có thể xảy ra trường hợp chức năng/cài đặt Quạt Trần khác có thể thay đổi đồng thời.

3

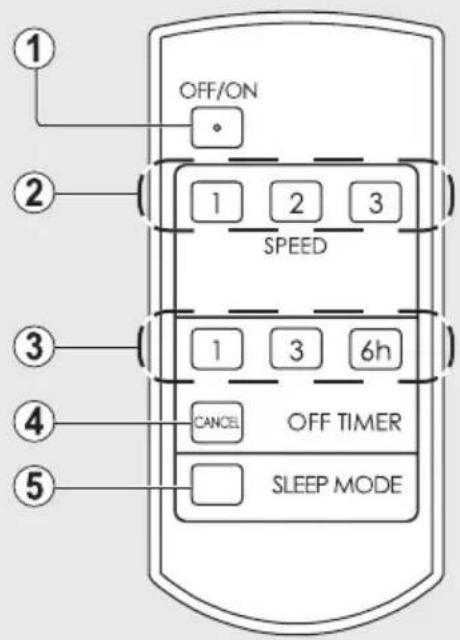

How to use Remote Control Cách s dụng Điều Khiên Từ Xa

① OFF/ON Button

- Press OFF/ON button to switch ON or OFF the Ceiling Fan.

- Ân nút OFF/ON đề BẮT hoặc TẮT Quạt Trần. "ON" (Bật) - Tiếng "bíp" ngắn. "OFF" (Tất) - Tiếng "bíp" dài.

② Nút Tốc Độ

- Điều chỉnh 3 tốc độ (TỐC ĐỘ 1, 2, 3).

③ HÊN GIÒ TẮT

- Nếu BẮT đồng hồ hạn giờ trong 6 giờ (hiển thị 3 đèn), đồng hồ hạn giờ sẽ đếm ngược đàn từ 6 giờ (6h) đến 3 giờ (3) (hiển thị 2 đèn), sau đó là 1 giờ (1) (hiển thị 1 đèn) cho đến khi TẮT (không đèn nào hiển thị).

④ Hủy Đồng Hồ Hện Giờ

- float nút này để hủy CHẾ ĐỘ NGỦ hoặc HỆN GIỜ TẮT.

⑤ CHÉ ĐỘ NGÙ

• Bước 1: Chọn TỐC ĐỘ 2 hoặc 3.

- Bước 2: Chọn đồng hồ hẹn giờ (3) hoặc (6h).

- Bước 3: float nút CHẾ ĐỘ NGỦ và đèn hiển thị đồng hồ hẹn giờ ở Quạt Trần sẽ nhập nháy. Để biết thêm về chức năng CHẾ ĐỘ NGỦ, tham khảo bằng CHÚC NĂNG CHẾ ĐỘ NGỦ. Để hủy, ấn một lần nữa.

4

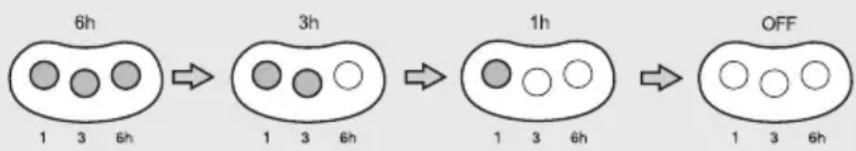

How to use OFF TIMER Cách sử dụng HỆN GIỜ TẮT

Ăn nút mong muốn đề đặt đồng hồ hẹn giờ như hình vẽ trên.

• Đèn báo ở Quạt Trần sẽ thay đổi theo khi thời gian còn lại giảm.
• float nút HỦY để dùng sử dụng chức năng bộ hẹn giờ.

5

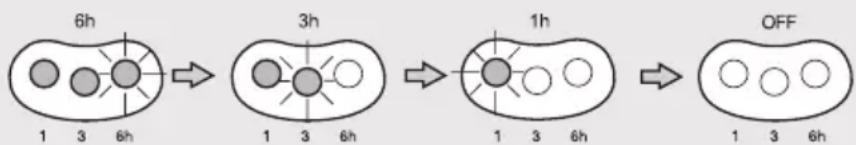

How to use SLEEP MODE Cách sử dụng CHẾ ĐỘ NGỦ

Press the SLEEP MODE button.

• Đèn báo ở Quạt Trần sẽ nhập nháy theo thời gian còn lại.
• Án nút CHẾ ĐỘ NGỦ lại lần nữa để hủy. Tham khảo bằng CHỨC NĂNG CHẾ ĐỘ NGỦ dưới đây.

Timer / Đồng hồ hẹn giờ	6h 5h	4h 3h			2h	1h 0h
Speed 3 / Tốc độ 3	3	→	2	→	1	→	OFF / TẮT
				3	→	2
Speed 2 / Tốc độ 2	2	→	1	→	→	→
				2	→	1

Note:

• Tốc độ Quạt Trần và bộ hẹn giờ sẽ giảm dàn cho đến khi Quạt Trần tất.
• Chức năng CHẾ ĐỘ NGỦ không hoạt động khi quạt chạy ở Tốc độ 1 và cải đặt 1 giờ.

Specifications Thông số kỹ thuật

Voltage (VAC)	Điện Áp (VAC)	220
Frequency (Hz)	Tần Số (Hz)	50
Wattage (W)Speed 1 / Speed 3	Điện Năng (W)Tốc độ 1 / Tốc độ 3	16 / 59
Rotation (RPM)Speed 1 / Speed 3	Số Vòng Quay (RPM)Tốc độ 1 / Tốc độ 3	87 / 170
Air Velocity (m/min)	Vận Tốc Gió (m/min)	142
^3 /min) Lửu Lượng Gió (m ^3 /min)		191Air Delivery (m
