Loại sản phẩm	Máy nước nóng tức thời dùng điện (Vòi sen)
Model	Panasonic DH-3WL1
Công suất tiêu thụ	3500 W (220-240 V AC, 50/60 Hz)
Điều khiển công suất	Biến đổi (Nhiệt độ nước đầu vào đến 3500 W) qua núm điều chỉnh công suất
Điều khiển lưu lượng nước	Núm điều chỉnh lưu lượng nước (xoay ngược chiều kim đồng hồ để tăng lưu lượng)
Áp suất nước tối thiểu	9.8 kPa / 0.1 kgf/cm² / 1.42 psi / 0.098 bar
Áp suất nước tối đa	380 kPa / 3.87 kgf/cm² / 55 psi / 3.8 bar
Kích thước (C x R x S)	380 mm x 190 mm x 82 mm
Trọng lượng	1.4 kg
Hệ thống đầu ra	Hệ thống một điểm (Đầu ra hở)
Cầu dao chống rò điện (ELB)	Tích hợp sẵn với nút kiểm tra và cần đặt lại
Tính năng an toàn	Bảo vệ ngắt ELB, ngắt nhiệt, yêu cầu nối đất
Lắp đặt	Gắn tường, kết nối cố định qua công tắc ON/OFF DP (khoảng cách tiếp điểm ≥3 mm)
Bộ lọc	Thân lọc có thể tháo rời để vệ sinh
Bảo trì	Vệ sinh lọc hàng tuần; vệ sinh đầu vòi sen hàng tuần; kiểm tra ELB hàng tháng
Phụ kiện kèm theo	Đầu vòi sen, ống vòi sen, móc treo vòi sen, thanh trượt, cụm thân lọc, mẫu lắp đặt, phích cắm tường, ốc vít, gioăng cao su
Chứng nhận	Tuân thủ tiêu chuẩn địa phương (ví dụ: Thái Lan, Campuchia, Malaysia, v.v.)
Biến thể quốc gia	Có sẵn cho 220-240 V, 50/60 Hz tùy theo khu vực
Bảo hành	Không được nêu trong sách hướng dẫn; hãy kiểm tra với đại lý địa phương

Câu hỏi thường gặp - DH-3WL1 PANASONIC

Làm cách nào để điều chỉnh nhiệt độ nước trên Panasonic DH-3WL1?

Xoay núm điều chỉnh công suất theo chiều kim đồng hồ để tăng nhiệt độ. Nhiệt độ tăng dần từ Nhiệt độ nước đầu vào (Tắt) đến mức tối đa ở 'High' (3500 W). Dùng núm điều chỉnh lưu lượng nước để tinh chỉnh: xoay ngược chiều kim đồng hồ tăng lưu lượng (mát), xoay cùng chiều giảm lưu lượng (nóng). Luôn kiểm tra nhiệt độ nước bằng tay trước khi tắm.

Tôi nên làm gì nếu không có nước nóng chảy ra?

Kiểm tra núm điều chỉnh công suất không ở vị trí 'Tắt'. Đối với model Việt Nam, đảm bảo núm ít nhất ở vị trí 'Thấp'. Kiểm tra cần đặt lại ELB đã được đẩy lên (nếu nó ở dưới, hãy đẩy lên). Cũng kiểm tra Cầu dao tự động (MCB) và Công tắc ON/OFF DP đã bật. Nếu không thể đặt lại cần ELB, hãy liên hệ đại lý được ủy quyền.

Bao lâu tôi nên vệ sinh bộ lọc và đầu vòi sen?

Vệ sinh bộ lọc ít nhất một lần mỗi tuần. Để vệ sinh, đóng van nước chính, tháo núm lọc ngược chiều kim đồng hồ và rửa lọc bằng nước. Vệ sinh các lỗ đầu vòi sen bằng bàn chải mềm hàng tuần. Nếu nước nóng yếu, hãy vệ sinh bộ lọc ngay lập tức.

Làm thế nào để kiểm tra Cầu dao chống rò điện (ELB)?

Nhấn nút kiểm tra ELB khi thiết bị đang bật (núm công suất ở vị trí 'Bật' và MCB/công tắc DP bật). ELB sẽ ngắt (cần đặt lại rơi xuống). Đẩy cần đặt lại lên để đặt lại. Thực hiện kiểm tra này mỗi tháng một lần. Nếu không thể đặt lại cần hoặc cần rơi xuống ngay lập tức, hãy ngừng sử dụng thiết bị và gọi đại lý được ủy quyền.

Tôi có thể tự lắp đặt DH-3WL1 không?

Không. Việc lắp đặt, tháo dỡ và lắp lại phải được thực hiện bởi nhân viên có thẩm quyền. Lắp đặt không đúng cách có thể gây rò rỉ, điện giật hoặc hỏa hoạn. Thiết bị phải được kết nối cố định với nguồn điện qua công tắc ON/OFF DP có khoảng cách tiếp điểm ít nhất 3 mm. Việc nối đất là bắt buộc.

Áp suất nước tối thiểu và tối đa yêu cầu là bao nhiêu?

Áp suất nước tối thiểu: 9,8 kPa (0,1 kgf/cm², 1,42 psi, 0,098 bar). Tối đa: 380 kPa (3,87 kgf/cm², 55 psi, 3,8 bar). Đối với DH-6VS1, áp suất tối thiểu cao hơn (27,5 kPa). Đảm bảo nguồn nước của bạn đáp ứng các giá trị này.

Tại sao nước vẫn nhỏ giọt từ đầu vòi sen sau khi tắt?

Một lượng nhỏ nước có thể nhỏ giọt trong ít hơn 2 phút sau khi ngừng dòng nước hoặc chuyển từ Vòi sen rộng sang Vòi sen điểm. Điều này là bình thường do nước còn lại trong đầu vòi sen. Để dừng hoàn toàn, xoay núm điều chỉnh lưu lượng nước theo chiều kim đồng hồ cho đến khi dòng nước dừng lại.

Tôi nên làm gì nếu không thể đặt lại cần ELB?

Nếu không thể đẩy lên cần đặt lại ELB hoặc nó trượt xuống trong quá trình vận hành, không sử dụng thiết bị. Không dùng băng dính hoặc các biện pháp khác để ép. Liên hệ ngay với đại lý được ủy quyền để tránh nguy cơ điện giật hoặc hỏa hoạn.

Các bước bảo trì được khuyến nghị là gì?

Hàng tuần: Vệ sinh các lỗ đầu vòi sen bằng bàn chải mềm; vệ sinh bộ lọc bằng nước. Hàng tháng: Kiểm tra ELB bằng nút Kiểm tra. Khi cần: Lau bên ngoài bằng vải ẩm (không dùng benzen, dung môi, thuốc tẩy). Không bao giờ phun nước trực tiếp lên thiết bị.

Tôi có thể sử dụng DH-3WL1 cho nguồn nước sinh hoạt không?

Không. Thiết bị này không được thiết kế cho nguồn nước sinh hoạt. Nó chỉ dành cho mục đích tắm vòi sen trong gia đình. Các ống dẫn nước vào và ra không được chia sẻ với các đầu ra khác để tránh giảm áp suất có thể gây bỏng.

HƯỚNG DẪN NGƯỜI DÙNG DH-3WL1 PANASONIC

Hướng Dẫn Sử Dụng và Lắp đặt

Máy nước nóng trực tiếp (Sử Dụng Trong Gia Đình)

Hướng Dẫn Sử Dụng và

Lắp đặt ...... VN1 - VN15

ภาษาไทย

คู่มือการใช้งานและ

MÔ TÀ CÁC BỘ PHẦN VN5

CÁCH SỬ DỤNG MÁY NƯỚC NÓNG VN6

CÁCH SỬ DỤNG ...... VN6

ĐIỀU CHÌNH TỐC ĐỘ DÒNG NƯỚC VN7

BẢO DƯỞNG VN8

XU LÝ SỰ CÓ VN9

THÔNG SỐ KỸ THUẬT ...... VN9

CÁCH LÁP ĐẶT MÁY NƯỚC NÓNG VN10

TRƯỚC KHI LẮP ĐẶT VN10

CÁCH THỨC LẮP ĐẠT VN11

CHẠY THỦ VN15

NHỮNG CẢNH BÁO VÌ MỤC ĐÍCH AN TOÀN

Phải được tuân thủ nghiệm ngặt

Trước khi sử dụng, xin quý khách vui lòng đọc kỹ “Những Cảnh báo vì mục đích an toàn” sau đây.

Đề ngăn ngừa khả năng gây thương tích cho bàn thân, cho người khác và cho tài sản, những hướng dẫn sau đây phải được tuân thủ nghiệm ngặt.

■ Việc sử dụng không đúng cách do không tuân thủ hướng dẫn có thể gây tồn hại hoặc thiệt hại. Tính nghiệm trọng của những tồn hại và thiệt hại được phân loại như sau:

CẢNH BÁO

Ký hiệu này cảnh báo khả năng gây tử vong hoặc thương tích nghiêm trọng.

CHÚ Ý

Các dấu hiệu này cảnh báo thương tích cho người dùng hoặc hư hại cho tài sản.

■ Những chỉ dẫn Đi kèm được phân loại bởi những ký hiệu sau đây:

Biểu tượng này (với nền màu trắng) biểu thị một hành động BỊ CÂM.

Biểu tượng này (với nền màu đen) biểu thị một hành động BẮT BUỘC.

CẢNH BÁO

● Nếu không chỉnh được Cần Đặt lại ELB ngay nếu quý vị đầy nó lên hoặc nếu nó trượt xuống ngay trong khi thao tác, xin ngừng sử dụng máy và lập tức gọi bên bán được ủy quyền của quý vị để tránh nguy cơ cho người sử dụng như thiệt hại về tài sản, thương tích nghiêm trọng hoặc từ vong. Dùng bao giờ có hãm Cần Đặt lại ELB bằng bằng dính, v.v.
- Không cho ngón tay hay các vật khác vào máy nước nóng trong nhà để tránh nguy cơ thương tích và điện giật.

Không được thay Đài Sen, Ông hay bất kỳ bộ phận nào của máy bằng các phụ kiện không chính hăng.

- Các phụ kiện của các mã hàng khác sẽ không vừa với mã hàng này và có thể gây rủi ro cho người dùng.

Không được phun nước hay, đặt khăn ướt lên máy, để tránh tiếp xúc với các bộ phận, v.v. nhằm phòng ngừa nguy cơ gây khói, bắt lửa, hòa hoạn và điện giật.

● Thiết bị này không được sử dụng cho nguồn cung cấp nước uống được.

● Quý khách không được tự mình lắp đặt, tháo gỡ hoặc lắp đặt lại thiết bị.

- Việc lắp đặt không đúng quy cách có thể gây ra rò rì, giật điện hoặc cháy. Lắp đặt và nổi dây phải được thực hiện bởi nhân viên có thẩm quyền.

- Không được dùng chung ống nước đầu vào của thiết bị vòi sen với các ống đầu ra khác.

- Áp suất có thể tụt xuống do nước rút đi đến một điểm khác. Nhiệt độ nước trong vòi sen có thể trở nên rất nóng.

Đầu Vòi Sen Dây Vòi Sen

Đầu xả nước Đường Nước Vào

CẦNH BÁO

● Máy nước nóng phải được nói đất.

- Việc nói đất không đúng cách có thể gây điện giật.

● Hãy dùng máy khi có sự cố / hòng học và tất OFF Bộ ngắt điện (MCB).

(Có thể gây khói / cháy / điện giật / bông)

Ví dụ về sự cố/ hồng hóc:

• Không thể điều chỉnh lại cần đặt ELB. Vui lòng xem CHẠY THỦ, mục 03 ở trang VN15.
• Thấy có mùi khởi hoặc cháy khi đang hoạt động.
• Tấm Bọc Trước / Sau biến dạng hoặc nóng khác thường.
• Nhiệt độ nước bên ngoài trở nên cực nóng và không điều chỉnh được bằng Núm Nguồn.

→ Hãy lập tức gọi bên bán được ủy quyền của quý vị để bảo trì / sửa chữa.

● Tất ngắt điện chính vào máy nước nóng trước khi sửa chữa bất kỳ để tránh nguy cơ sốc điện.
Không được sử dụng máy khi có sám sét, ngắt nguồn điện vào máy để tránh hư hỏng có thể xảy ra.
- Kiểm tra bộ cải đặt ELB hàng tháng để tránh rủi ro cho người dùng, như là hư hỏng tài sản, bị thương hoặc từ vong. Vui lòng xem CHAY THỦ, mục 03 ở trang VN15.
- Môi lần nước vòi hoa sen được bột ‘ON’ hãy kiểm tra nhiệt độ nước bằng tay trước khi tắm.
- Khi các đối tượng như trẻ em, người già, người bệnh và người khuyết tật sử dụng vòi sen, người chịu trách nhiệm cho sự an toàn của họ cần chú ý và kiểm tra nhiệt độ vòi sen bằng cách thỉnh thoảng chạm tay vào.
● Chú ý đến nhiệt độ của nước trong vòi sen khi giảm lượng nước qua vòi sen.

- Nhiệt độ nước trong vòi sen sẽ tăng cao nếu nước chảy qua yếu.

- Sản phẩm này không phải để cho những người (bao gồm trẻ em) có khả năng thể chất, giác quan và trí tuệ yếu, hoặc thiếu kinh nghiệm sử dụng, trừ phi những người này sử dụng thiết bị dưới sự giám sát hoặc hướng dẫn của người chịu trách nhiệm về sự an toàn của họ. Phải giám sát trẻ em để đảm bảo rằng trẻ em không mang sản phẩm ra nghịch.

CHÚ Ý

Không bao giờ dùng xăng, thuốc pha loãng, thuốc tây trắng, v.v để làm sạch, nhằm tránh nguy cơ gây khói, bắt lừa, hòa hoạn và điện giật.
- Tránh sử dụng nước bản vì có thể ảnh hưởng đến mức độ làm nóng nước của máy và ảnh hưởng các bộ phận khác.

Không được dùng tay hoặc khăn mặt để Đầu Vòi Sen. Không gập vòi, dòng nước sẽ yếu đi hoặc trở nên rất nóng.

Đề tránh nguy cơ bị giật do Cầu dao chống điện vô tình bị khởi động lại, bộ phận này không nên lắp đặt như một công tắc bên ngoài như đồng hồ hạn giờ hoặc kết nối với một hệ thống điện BẮT và TẮT thường xuyên.

- Quý khách cần chắc chắn vòng đệm được lắp đúng và không bị bám bản, nhằm tránh rò rì nước.

Vòng đêm

PHỤ KIÊN

Đóng Gói: Các	mặt hàng bao gồm:			DH-3VS1	DH-4VS1 DH	-3VP1 DH-4	VP1
Mặt Vòi Sen Đóng gói	Đầu Vòi Sen (1 bộ)			○	○	○	○
Nút Khóa Vòi Sen Đóng gói	Dây Vòi Sen (1 bộ)	Tay Vịn (2 bộ)	Giá Đỡ Vòi Sen (1 bộ)	○	○	○	○
Hệ thống Lọc Đóng gói	Hệ Thống Lọc (1 bộ)	Đệm Cao Su (1 cái)	Băng tập hợp cảnh báo về hệ thống lọc (1 cái)	○	○	○	○
Thanh Trượt Thanh Trượt (1 cái)				○	○	○	○
Đóng Gói Cài Đặt Tắc Kê (8 cái)	x 8	Đệm Cao Su (2 cái)	x 8Óc Vít (8 cái)	○	○	○	○
Mẫu Hướng Dẫn Cải Đặt	Mẫu Hướng Dẫn Cài Đặt (1 cái)			○	○	○	○

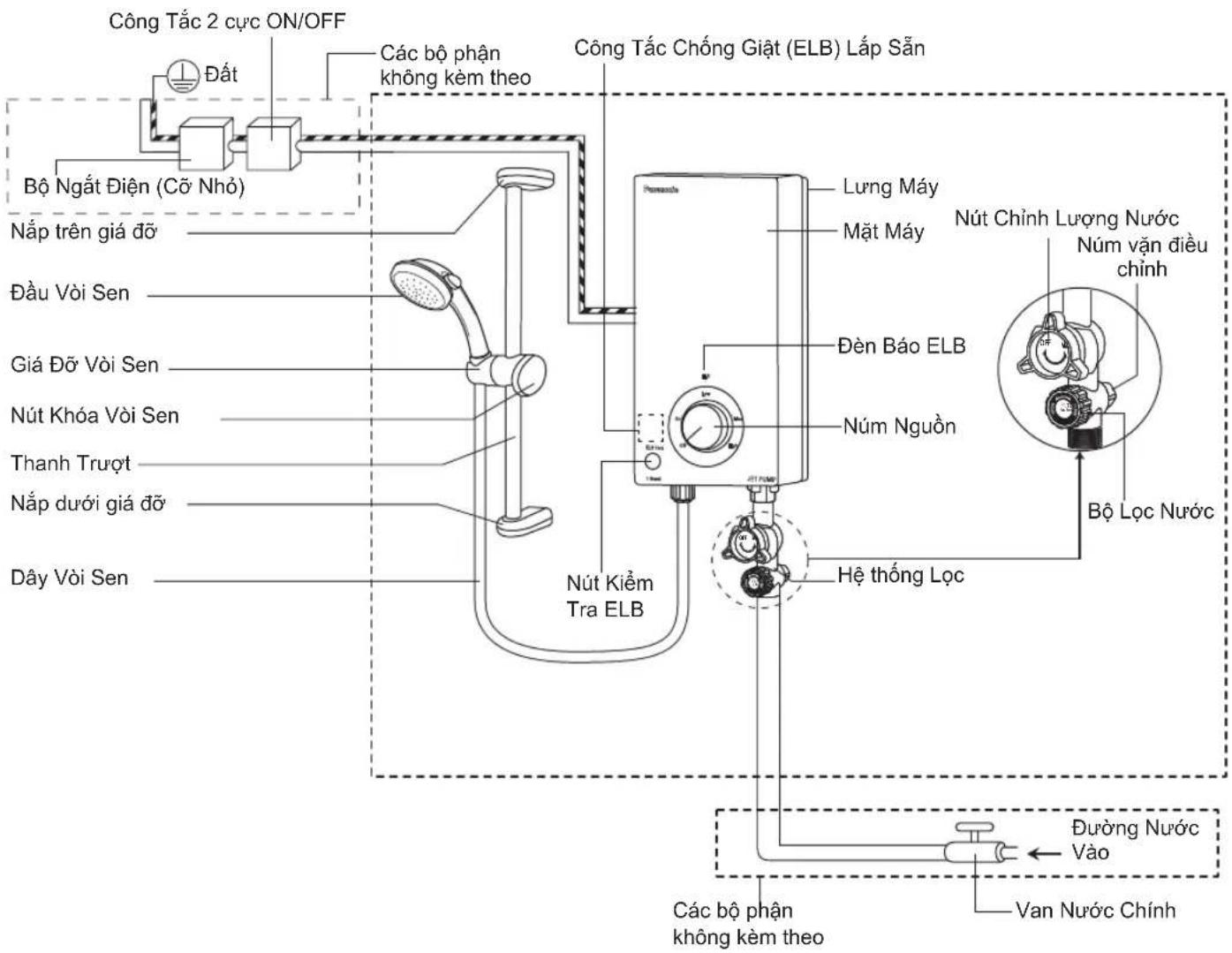

MÔ TẢ CÁC BỘ PHÂN

CÁCH SỬ DỤNG

1. Văn Nút Chính Lượng Nước ngược chiều kim đồng hồ để mở nước (Nhớ phải mở Van Nước Chính).

(Nước sẽ chảy ra từ Vòi Sen ở nhiệt độ đầu nước chảy vào).

1. Bật ON trên Bộ Ngắt Điện (Cỡ Nhỏ) và Công tắc 2 cực ON/OFF.

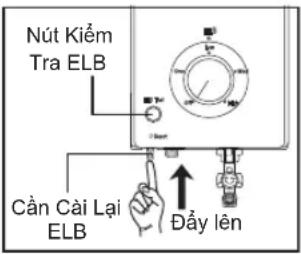

2. Đầy Cần cải ELB lên nếu cần này đang ở vị trí thấp. Đèn LED chỉ báo ELB sẽ sáng lên cho biết thiết bị đang ở trạng thái bật.

3. Xoay Núm Nguồn theo chiều kim đồng hồ để chọn nhiệt độ tấm mong muốn.

4. Có thể chọn nhiệt độ tắm bằng cách cải đặt Núm nguồn như sau:

a) Khi Núm nguồn ở trạng thái Tất, nhiệt độ đầu ra giống với nhiệt độ nước đầu vào.
b) Đối với mẫu DH-3VP1 và DH-4VP1,
Khi Núm nguồn được đặt thành bạt, Bơm DC được bạt và nhiệt độ đầu ra giống với nhiệt độ nước đầu vào.
c) Khi Núm nguồn được đặt ở Low, Mức độ trợ lực thấp.
d) Khi Núm nguồn được đặt ở Med, Mức độ trợ lực là trung bình.
e) Khi Núm nguồn được đặt ở High, Mức độ trợ lực cao.

ELB: đang BẮT (ON) ELB: đang TẮT (OFF)

• Nếu Núm điều chỉnh lượng nước xoay ngược chiều kim đồng hồ, lượng nước sẽ tăng lên do đó nhiệt độ nước sẽ giảm.

• Nếu Núm điều chỉnh lượng nước xoay theo chiều kim đồng hồ, lượng nước sẽ giảm xuống do đó nhiệt độ nước sẽ tăng. (Vui lòng tham khảo ĐIỀU CHỈNH TỐC ĐỘ LƯU LƯỢNG NƯỚC tại trang VN7).

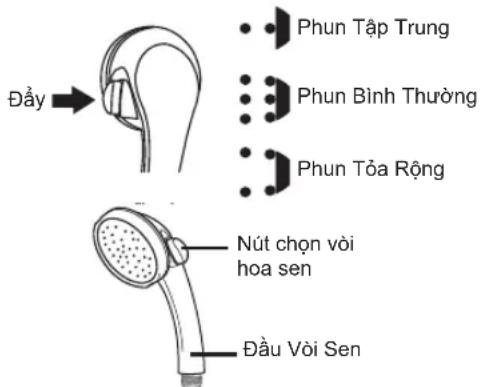

• Chọn chế độ tắm ưa thích bằng Nút chọn vòi hoa sen.

Vui lòng nhân nút đầy đủ.

Khi tất nước hoặc thay đổi lựa chọn nước vòi sen từ Vòi sen Rộng sang Vòi sen Điểm, nước sẽ tiếp tục nhỏ giọt từ Đầu Vòi Sen trong ít hơn 2 phút. Điều này là bình thường do nước vẫn còn trong Đầu Vòi Sen và không có bất thường với Thiết bị.

1. Sau khi dùng máy, xin hãy tất (Off) Núm nguồn và tất đầu tiếp nước bằng cách vận Nút Chỉnh Lượng Nước theo chiều kim đồng hồ cho đến khi nước ngừng chảy hằng.

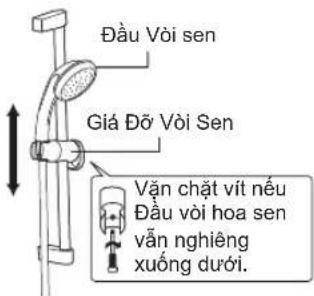

2. Đầu vòi sen có thể đặt ở các vị trí khác nhau.

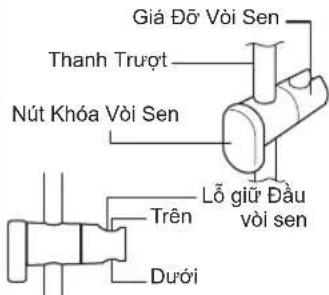

a) Nói lỏng Nút khóa Vòi sen và điều chỉnh lên cao hơn hoặc xuống thấp hơn.

Văn chặt Nút khóa Vòi sen.

b) Nói lồng Nút khóa Vòi sen và điều chỉnh sang phải hoặc sang trái.

Văn chất Nút khóa Vòi sen.

c) Điều chỉnh góc của Đầu vòi hoa sen lên hoặc xuống.

(a) (b)

(c)

Lưu ý: Trong trường hợp không có nguồn cấp nước, hãy đóng Núm điều chỉnh lượng nước bằng cách xoay theo chiều kim đồng hồ và đảm bảo rằng Núm nguồn ở trạng thái Tất (đèn LED chỉ báo ELB sẽ tất). Điều này để ngăn chặn dòng chảy của nước không cần thiết từ vòi hoa sen đầu sau khi cấp nước phục hồi.

CHÚ Ý

Không được dùng tay hoặc khăn mặt để bịt Đầu sen. Không gập vòi, dòng nước sẽ yếu đi hoặc trở nên rất nóng.

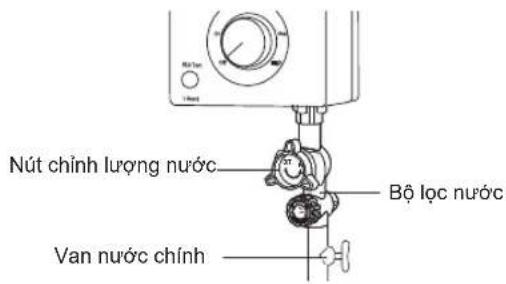

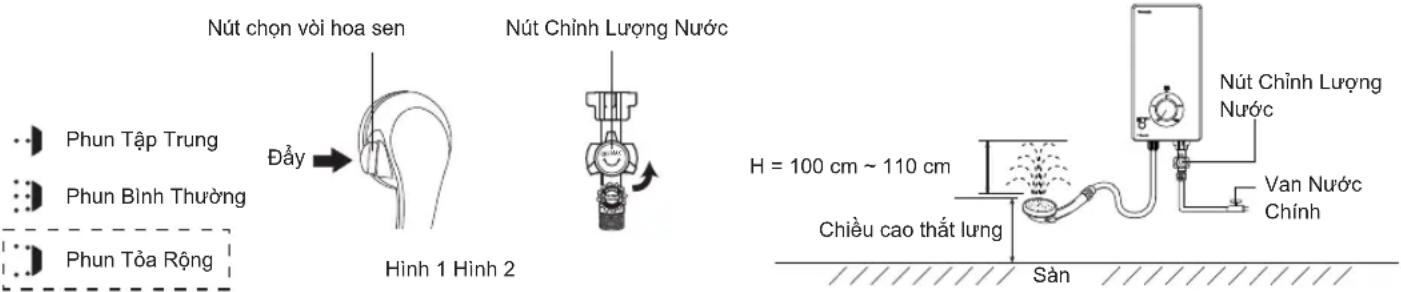

1. Có thể dùng Van Nước Chính đề chỉnh dòng nước tối đa.

Bước 1 : Chọn chế độ Vòi hoa sen rộng trên Đầu vòi hoa sen bằng Nút chọn vòi hoa sen (xem Hình 1).

Bước 2 : Văn tất Van nước chính.

Bước 3 : Xoay Đầu vòi sen lên trên, ngang với điểm thấp nhất của máy.

Bước 4 : Xoay nút chỉnh Lượng Nước ngược chiều kim đồng hồ tới vị trí lượng nước tối đa.

Bước 5 : Mở từ từ van nước chính để điều chỉnh độ phun thích hợp của nước (H).

Nên điều chỉnh độ phun của nước (H) ở mức 100 cm - 110 cm (khoảng 3 L/min).

(Nêu độ phun của nước (H) quá mạnh, nước sẽ giảm bót độ nóng do dòng chảy quá mạnh).

Lưu ý: 1. Chú ý đến nhiệt độ của nước đầu ra khi giảm lượng nước qua vòi sen.

Nhiệt độ nước trong vòi sen sẽ tăng cao nếu nước chảy qua yếu.

1. Nút chỉnh lượng nước ở vị trí tối đa ở giai đoạn này (xem bước 4). Hãy chỉnh lượng nước phù hợp bằng cách vận nút chiều kim đồng hồ.

CẢNH BÁO

Tất ngắt điện chính vào máy nước nóng trước khi sửa chữa bất kỳ.

1. Lau Chùi Mặt Máy.

Quý khách phải chắc chắn ràng đã tất Bộ ngắt điện trước đó.

1) Lau chui bằng khăn vải ẩm.
2) Không sử dụng xăng, thuốc pha loãng, thuốc tây, v.v... để lau chủi.
3) Không được xịt nước vào thiết bị hoặc để khăn ướt lên thiết bị.
4) Phải dùng vài phù hợp để lau Tấm bọc Trước sao cho tránh trầy xuốc.

2. Lau Chùi Đầu Vòi Sen.

1) Dùng một bản chải mịn làm sạch các lỗ trên Đầu Vòi Sen. (Khuyến cáo một lần một tuần).

3. Lau chùi Bộ lọc (Bộ lọc gắn với Núm Lộc).

Mỗi tuần quý khách nên lau chủi lưới của bộ lọc bằng nước. Nên lau chủi Bộ lọc khi cảm thấy nước phun không bình thường.

Cách Tháo, rửa và lắp lại Bộ lọc.

① Đóng van nước chính.

② Vặn núm lọc ngược chiều kim đồng hồ và rút ra.

! CHÚ Ý

Quý khách cản chắc chân vòng đệm được lắp đúng và không bị bám bản, nhằm tránh rò rì nước.

④ Lắp lại Bộ lọc đúng khớp và vận chặt (theo chiều kim đồng hồ).

⑤ Xoay Nút Chỉnh Lượng nước về vị trí cũ theo việc Điều Chỉnh Tốc Độ Đông Nước thích hợp ở trang VN7.

1. Quý khách nên kiểm tra các điểm sau đây trước khi yêu cầu sửa chữa.

Triệu chứng Các điểm cần kiểm tra
Nước chảy ra không bình thường.	1. Kiểm tra bộ lọc. Lau chủi lưới lọc nếu lưới bị cận, bản (Tham khảo Lau chủi Bộ lọc ở trên như trong trang VN8).2. Kiểm tra Đầu vòi sen. Lau chủi Đầu vòi sen nếu nước bị nghẽn vì bụi bản (Tham khảo Lau chủi Đầu Vòi Sen ở trên như trong trang VN8).
Không có nước nóng chảy ra (không có điện vào máy).	1. Đảm bảo vị trí Núm nguồn tối thiểu ở vị trí Thấp.2. Bảo đảm Cần cải lại ELB không trượt xuống.Đầy Cần cải lại ELB lên để đặt lại ELB (Tham khảo CHẠY THỦ ở trên như trong trang V N 1 5 ).3. Nhớ phải bột công tắc 2 cực ON/OFF.4. Nhớ phải bột Cầu dao ngắt điện MCB.
Không có nước chảy ra từ Đầu vòi sen.	1. Kiểm tra Nút Lượng Nước. Văn Nút Lượng Nước ngược chiều kim đồng hồ nếu nó bị đóng2. Kiểm tra Nút chỉnh lượng nước. Văn Nút chỉnh lượng nước chiều kim đồng hồ nếu nút bị đóng (Tham khảo CÁCH Sử DỤNG ở trên như trong trang VN6).
Nước không đủ nóng. 1. ĐIÊU CHĨNH TỐC ĐỘ DÒNG NƯỚC như trong trang VN7.

1. Nếu trong quá trình sử dụng, những điều bất thường được liệt kê dưới đây xảy ra, quý khách hãy lập tức gọi tới Trung tâm dịch vụ Panasonic hoặc Trung tâm hỗ trợ khách hàng Panasonic gần nhất.

• Rò nước.
- Nước không chảy.
- Không thể kiểm soát nhiệt độ nước.
- Đèn ÊLB không bật sáng.

1. Việc sửa chữa thiết bị cần có những kỹ năng đặc biệt. Người sử dụng không được tự ý sửa chữa thiết bị.

THÔNG SỐ KỸ THUẬT

Kiểu Máy	DH-3VS1 DH-4VS1 DH-3VP1 DH-4VP1
Điện thế	220 V a.c. 50 Hz
Công suất sử dụng	3500 W 4500 W 3	500 W 4500 W
Điều chỉnh Công suất	Off (Nhiệt độ nước vào), Low (1170 W), Med (2330 W),& High (3500 W)	Off (Nhiệt độ nước vào), Low (1500 W), Med (3000 W),& High (4500 W)	Off (Nhiệt độ nước vào), On (INhiệt độ nước vào; bật bơm DC), Low (1170 W), Med (2330 W),& High (3500 W)	Off (Nhiệt độ nước vào), On (Nhiệt độ nước vào; bật bơm DC), Low (1500 W), Med (3000 W),& High (4500 W)
Áp lực nước nhỏ nhất	9.8 kPa / 0.1 kgf/cm2 / 1.42 psi		4.9 kPa / 0.05 kgf/cm2 / 0.71 psi
Áp lực nước lớn nhất	380 kPa / 3.87 kgf/cm2 / 55 psi
Kích thước	380 (CAO) mm x 190 (RỘNG) mm x 82 (DÀY) mm
Trọng lượng	1.6 kg	1.6 kg	2.7 kg	2.7 kg
Hệ thống ống nước ra	Hệ thống điểm đơn (Ống nước ra mờ)

CẦNH BÁO

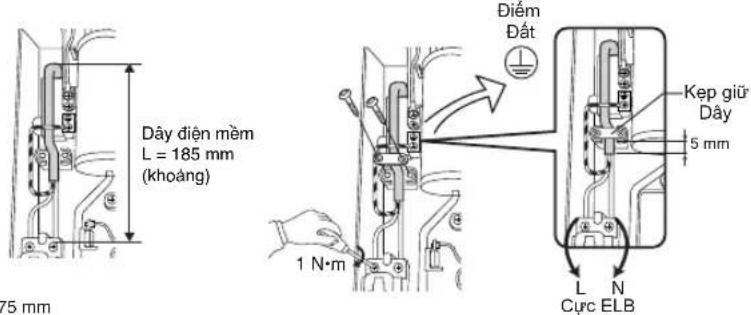

• Phải cải đặt Dây Mềm và dây điện đúng kích thước để tránh nguy cơ bốc khói và hòa hoạn.
• Trong quá trình lắp đặt hãy nhớ TẮT nguồn điện và nước.

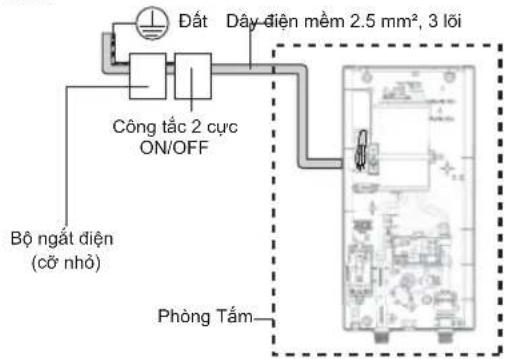

• Máy nước nóng phải luôn được nối với nguồn điện qua công tắc 2 cực ON/OFF có khoảng cách ít nhất 3 mm tới mỗi cực. Công tắc này phải ở vị trí dễ nhận thấy nhưng không nằm trong tầm tay của người đang sử dụng vòi sen.

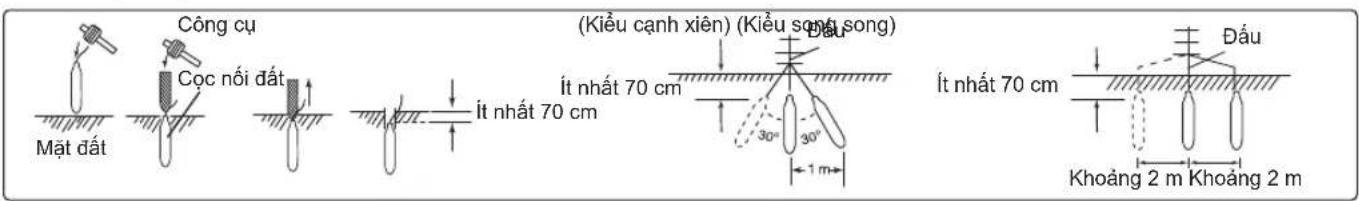

- Máy nước nóng phải được nối xuống đất.

- Việc nổi xuống đất không đúng cách có thể gây giật điện.

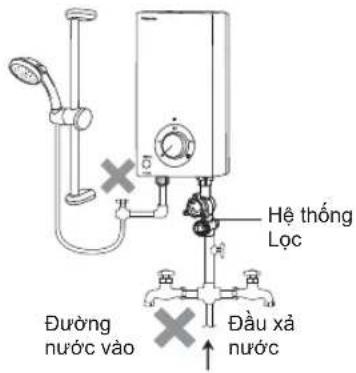

Đừng bao giờ lắp đặt Bộ Lộc vào đầu nước ra. Như thế nước vào sẽ không được lọc và cho các phần tử lạ xâm nhập vào máy. Nó sẽ khiến Bộ Đun Nóng và Đầu Vòi Sen bị tắc nghẽn.
● Quý khách không được tự mình lắp đặt, tháo gỗ hoặc lắp đặt lại thiết bị.

- Việc lắp đặt không đúng quy cách có thể gây ra rò rì, giật điện hoặc cháy.

Không được dùng chung ống nước đầu vào của thiết bị vòi sen với các ống đầu ra khác.

- Áp suất có thể tự xuống do nước rút đi đến một điểm khác. Nhiệt độ nước trong vòi sen có thể trở nên rất nóng.

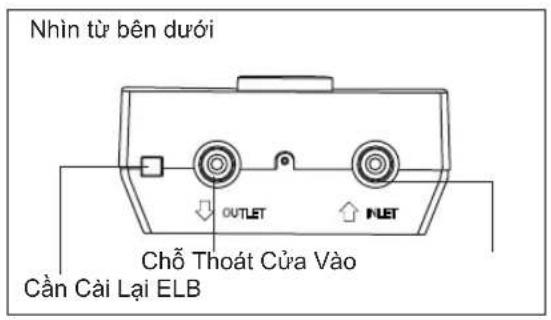

Đầu xả nước Đường Nước Vào

CHÚ Ý

● Dây điện phải được nói vào điểm được thiết kế sẵn (chứ không được tạo thêm lỗ khác).

TRƯỚC KHI LẮP ĐẶT

1. Đảm bào áp lực nước

Áp lực nước nhỏ nhất

Áp lực nước lớn nhất

: 380 kPa / 3.87 kgf/cm² / 55 psi

- Đo áp lực nước theo như hình minh họa. Nước phải chảy ra khởi dây vòi 2.0 m cao hơn Van nước chính.

Lưu ý:

Khi gỗ thiết bị ra khởi bao bị, có thể quý khách thấy một ít nước ở bên trong thiết bị.

Điều đó hoàn toàn bình thường vì thiết bị được kiểm tra trong quá trình sản xuất.

CẢNH BÁO

Trong quá trình lắp đặt hãy nhớ NGẮT nguồn điện và nước.

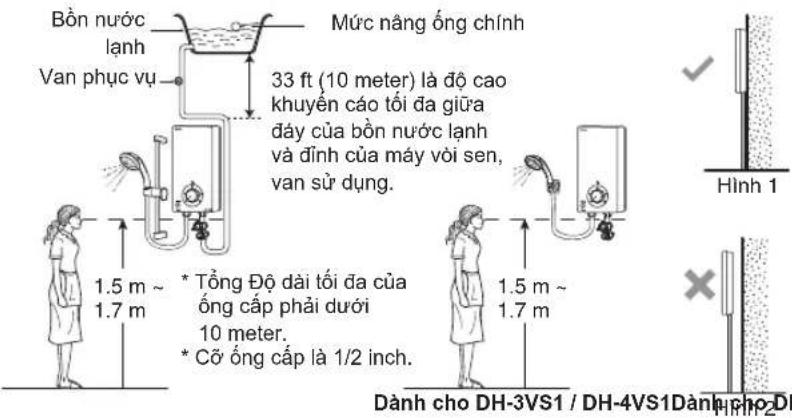

1. Vị trí lắp đặt.

• Quý khách phải chắc chắn lắp đặt thiết bị trên tưởng như minh họa trong Hinh 1 (Vị trí đúng với các phụ kiện nước hướng xuống dưới).
• Không được lắp đặt máy cách xa mặt tương như trong Hình 2.
• Máy phải lắp cao hơn mức sản 1.5 m - 1.7 m.

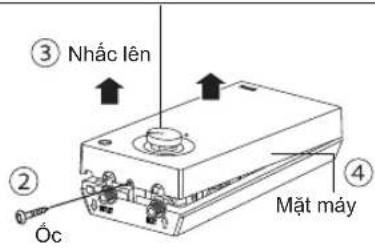

2. Cách tháo Mặt Trước ra khởi thân máy.

① Nhớ là Núm Nguồn phải ở vị trí Off (tát).
② Mở con vít dưới đáy máy.
③ Nâng lên Núm Nguồn để làm cho lỏng ra ( Núm nguồn được gắn vào trực bên trong Thiết bj). Hây chắc chắn rằng Núm Nguồn không bị tách ra khởi Mặt máy trước.
④ Lấy Mặt máy ra bằng cách nhắc phần đáy lên rồi tháo phần móc vào ở phía trên máy.

Lưu ý: Núm Nguồn được gắn vào Mặt máy trước. Không tháo Núm Nguồn từ Mặt máy trước.

3. Cách lắp cổ định máy nước nóng.

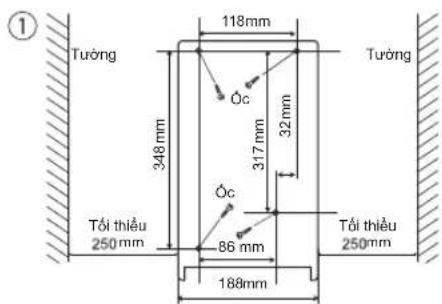

① Thiết bị phải cách tưởng bên phải và bên trái ít nhất 250 mm.
② Dùng khoan đục 4 lỗ trên tường. Vị trí của các lỗ như được chỉ định trong MĂU HƯỚNG DĂN CÀI ĐẠT đã cung cấp.
③ Đóng chốt vào lỗ.

Mẫu Hướng Dẫn Cài Đặt

④ Đưa Dây Điện Mềm vào máy qua 1 như trong hình dưới đây.

Phần 1 Xem từ bên trong của Đơn vị

CHÚ Ý

Dây điện phải được nói vào điểm được thiết kế sẵn (chú không được tạo thêm lỗ khác).

⑤ • Lắp thiết bị lên tương bằng 4 vít.
- Bắt vít vào hai tắc kê phía trên thông qua các lỗ vít ở trên thiết bị và đảm bảo rằng các vít lắp không tiếp xúc với bắt kỳ bộ phận kim loại nào trên tưởng.
- Sau khi vận chất hai vít phía trên, vận chất hai vít còn lại.

⑥ Kiểm tra thiết bị đã bắt chắc chắn vào tường bằng cách thử xê dịch qua bên phải và trái.

Lưu ý: Thiết bị phải được lắp với 4 vít.

4. Quy trình đi dây điện.

CẢNH BÁO

CẢNH BÁO

Phải cải đặt Dây Mềm và dây điện đúng kích thước để tránh nguy cơ bốc khói và hòa hoạn.

MAY nước hong phải lương được nơi với nguồn điện qua công tác 2 cực ON/OFF có khoảng cách ít nhất 3 mm tới mỗi cực. Công tắc này phải ở vị trí để nhận thấy nhưng không nằm trong tầm tay của người đang sử dụng với sen.

① Nói với đầu ELB của máy bằng cáp mềm 2.5 mm², 3 lôi.

② Tháo Kẹp giữ dây và lắp dây. Tước dây dẫn (lớp phù). Siết chặt dây có điện (L) và dây trung tính (N) vào ELB (L,N) và dây nối đất vào Điểm tiếp đất với mômen xoắn 1 N•m (10 kgf.cm). Lắp lại Kẹp về vị trí cũ để kẹp dây.

③ Đầu dây theo cực nóng, người (L,N).

• Đầu dây sai cực nóng, người (L,N) sẽ gây rò rỉ điện, cháy, v.v...
- Trước khi đầu dây, kiểm tra cực (L,N) bằng vôn kế bằng cách nối một đầu của vôn kế với đất trong khi đầu kia với đầu của nguồn điện.
- Khi kim đồng hồ lệch lớn thì cực của nguồn điện là dây nóng ‘L’.

④ Cọc nói đất.

CẢNH BÁO

Máy nước nóng phải được nói xuống đất.

Việc nói xuống đất không đúng cách có thể gây giật điện.

• Thiết bị phải được nói xuống đất.
- Cách thức nối đất. Chọn một chỗ ẩm để chôn cọc nói đất tùy chọn (DQ-6H). Cọc nói đất phải được chôn sâu ít nhất 70 cm so với mặt đất.
- Đảm bảo rằng trở kháng đất nhỏ hơn 100 Ω. Nếu trở kháng đất không nhỏ hơn 100 Ω, phải chôn cọc sâu hơn hoặc sử dụng 2 hay 3 cọc.

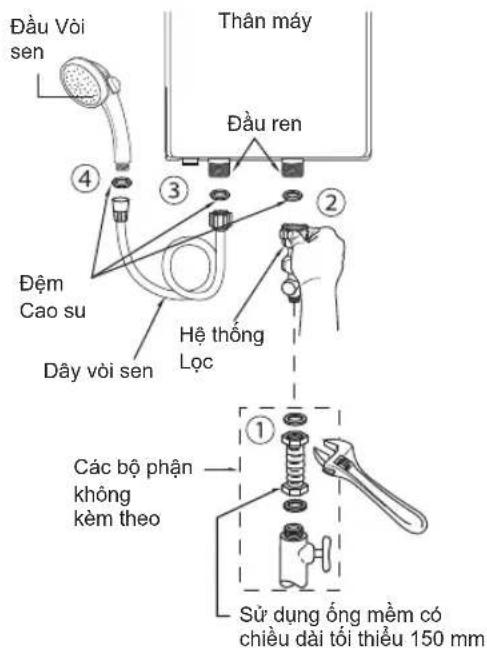

5. Quy Trình Lắp Đặt Ông Dẫn.

① Đặt Đệm Cao su vào giữa Hệ thống Lọc và Ông nước mềm. Không sử dụng Băng quản ống nước. Văn chất bằng cờ-lê.
② Đặt Đệm Cao su vào giữa Hệ thống Lọc và Máy chính. Không sử dụng Băng quản ống nước. Dùng tay văn thất chất.
③ Đặt Đệm Cao su vào giữa Dây ra vòi sen và Máy chính. Không sử dụng Băng quấn ống nước. Dùng tay văn thất chất.
④ Đặt Đệm Cao su vào giữa Dây ra vòi sen và Đầu Vòi sen. Không sử dụng Băng quán ống nước. Dùng tay văn thất chất.
⑤ Nút Chinh Lượng Nước cần lắp hướng ra phía trước của thiết bị.

CẢNH BÁO

Không được nói đầu vào hoặc đầu ra của ống nước của máy với các đầu ra khác.

Áp lực có thể giảm do nước bị rút sang điểm khác. Nhiệt độ nước vòi sen có thể trở nên rất nóng.

! CHÚ Ý

Tránh sử dụng nước bản vì có thể ảnh hưởng đến mức độ làm nóng nước của máy và ảnh hưởng các bộ phận khác.

Lưu ý:	Đảm bảo rằng không có nước rò ra ở các đầu nối ống.
Lưu ý:	Khi dùng keo để gắn ống nước, phải đợi cho keo khô trước khi thử máy.

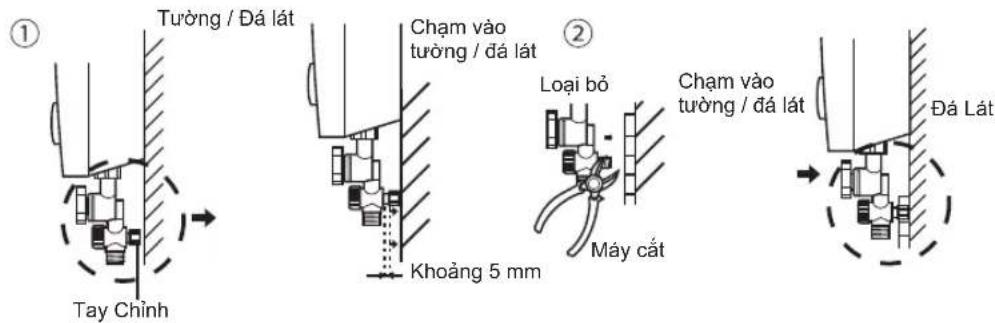

⑥ Chỉnh Tay Chỉnh. (Đằng sau Bộ Lộc).

① Chỉnh Tay Chỉnh phía sau Bộ Lộc bằng cách quay nó theo hoặc ngược chiều kim đồng hồ. Đảm bảo rằng Tay Chỉnh chạm vào tưởng hoặc gạch.
② Nếu cần phải cắt Tay Chỉnh do chiều cao tưởng khác nhau, nhớ là Tay Chỉnh phải chạm vào tưởng hoặc đá lát để tránh khả năng rò rỉ nước tại Bộ Lộc.

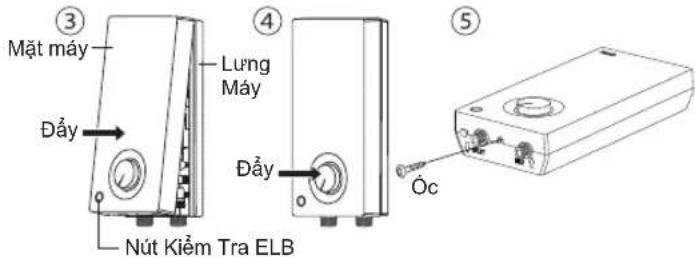

6. Làm thể nào để lắp Mặt trước vào.

① Phải bảo đảm Núm Nguồn ở vị trí Off.
② Hây chắc chắn rằng "D-Cut" vị trí của trực được đặt như hình.
③ Đóng Mặt máy trước theo thứ tự như sau.
④ Đầy Núm Nguồn vào cho đến khi nó được lắp vào hoàn toàn.
Không thể lắp Núm Nguồn vào nếu không thực hiện mục ① và ② trên đây.
⑤ Văn chặt con vít ở đáy máy.

Lưu ý:

1. Không bấm Nút Kiểm tra ELB trong khi lắp Mặt máy.
2. Không dùng sức mạnh để cải Núm Nguồn trong khi sửa Mặt máy vì nó sẽ làm họng công tắc bên trong máy.

7. Lắp đặt giá treo Vòi sen.

① Lắp đặt Giá đỡ thanh trượt sao cho Đầu Vòi sen không cao quá cạnh trên thiết bị.

Đảm bảo tưởng có cùng độ cao với giá đỡ thanh trượt và vị trí gắn khay xà phòng. Nếu tưởng không có cùng độ cao hãy dùng các miếng đêm (không kèm) để lắp phụ kiện.

② Lắp Nắp phần trên giá đỡ không cao quá cạnh trên thiết bị. Xiết chặt Nắp phần trên giá đỡ bằng 2 chiếc vít. (Nhớ là phải đút các Chốt Tường xuyên qua các lỗ vít)

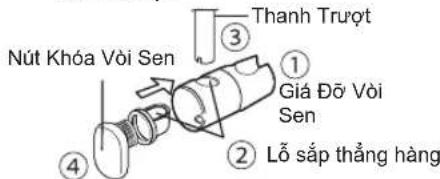

③ Chuẩn bị giá đỡ vòi sen và thanh trượt, tháo nút khóa vòi sen bằng cách văn ngược chiều kim đồng hồ và lắp đặt các bộ phận theo số ① ② , ③yà . ④ Lưu ý: Đảm bảo lỗ Giá đỡ vòi sen ① phải thẳng hàng với lỗ ②và thanh trượt

④ Văn chặt Nút khóa vòi sen và Giá đỡ vòi sen.

* Giá dỡ vòi sen sẽ dễ dàng roi ra một khi bị vận lỏng.

⑤ Lắp Nắp dưới giá dỡ sao cho rãnh của Thanh Trượt khớp vào khía của Nắp dưới giá dỡ và Nắp trên giá dỡ. Văn chặt Nắp dưới giá dỡ bằng 2 chiếc vít. (Nhớ là phải đút các Chốt Tường xuyên qua các lỗ vít)

⑥ Nắp trên giá đỡ và dưới bằng Miếng Nắp giá đỡ.

⑦ Chính giá đỡ vòi sen theo độ cao yêu cầu và treo Đầu Vòi sen như hình vẽ dưới.

CHẠY THỦ'

1. • Trước khi BẮT nguồn điện, vui lòng kiểm tra kết nối dây điện với Thiết bị.

2. Bật ON ở cầu dao và công tắc 2 cực.

3. Đưa ELB của máy sang vị trí Bật. (Đầy cần cải ELB lên nếu cần ở vị trí bạt xuống, đèn LED chỉ báo ELB sẽ sáng cho biết bộ đang ở trạng thái bạt)
4. Ân nút kiểm tra ELB.
5. Sẽ là bình thường nếu ELB chuyển sang Tất (Cần cải ELB bạt xuống) và đầy Cần đặt lại ELB lên. Tham khảo con số như hình.
6. Kiểm tra bộ ELB cải sẵn (hàng tháng) để tránh rủi ro cho người dùng như hư hại tài sản, thương tích nghiêm trọng hoặc tử vong.

CẢNH BÁO

Nếu không chính được Cần Đặt lại ELB ngay cả nếu quý vị đầy nó lên hoặc nếu nó trượt xuống ngay trong khi thao tác, xin ngừng sử dụng máy và lập tức gọi bên bán được ủy quyền của quý vị. Dừng bao giờ cố hãm Cần Đặt lại ELB bằng bằng dính, v.v.

1. • Mở Van nước chính.

2. Văn Nút Lượng Nước ngược chiều kim đồng hồ và nước sẽ chảy ra từ Vòi Sen.

3. Kiểm tra xem nước có bị rò ở đường ống hay không.

4. • Văn Núm Nguồn theo chiều kim đồng hồ và nước chảy ra bắt đầu nóng (Điều chỉnh theo nhiệt độ nước mong muốn).

5. • Xem chi tiết CÁCH Sử DỤNG và ĐIỀU CHỈNH TỐC ĐỘ DÒNG NƯỚC ở trang VN6 và trang VN7.

สารบัญ
