HƯỚNG DẪN NGƯỜI DÙNG 525iHE4 HUSQVARNA

VI Sách hướng dân sử dụng

ZH 操作手册

200-217

237-256

257-274

275-291

292-310

311-328

329-348

349-367

368-385

386-405

406-425

426-444

445-465

466-483

484-501

502-519

520-537

538-558

559-575

576-590

1

Khắc phục sự cố....570

Vận chuyển, bảo quản và thải bổ...... 572

Dữ liệu kỹ thuật....573

Nhân hiệu đã đăng ký....574

Tuyên bổ tuân thủ tiêu chuẩn.... 575

Giới thiệu

Mô tả sản phẩm

Husqvarna 525iHE3, 525iHE4 là máy xén hàng rào gắn cần chạy pin có động cơ điện.

Chúng tôi không ngừng tăng độ an toàn và hiệu suất của bạn trong khi vận hành. Trao đổi với đại lý bảo dưỡng để biết thêm thông tin.

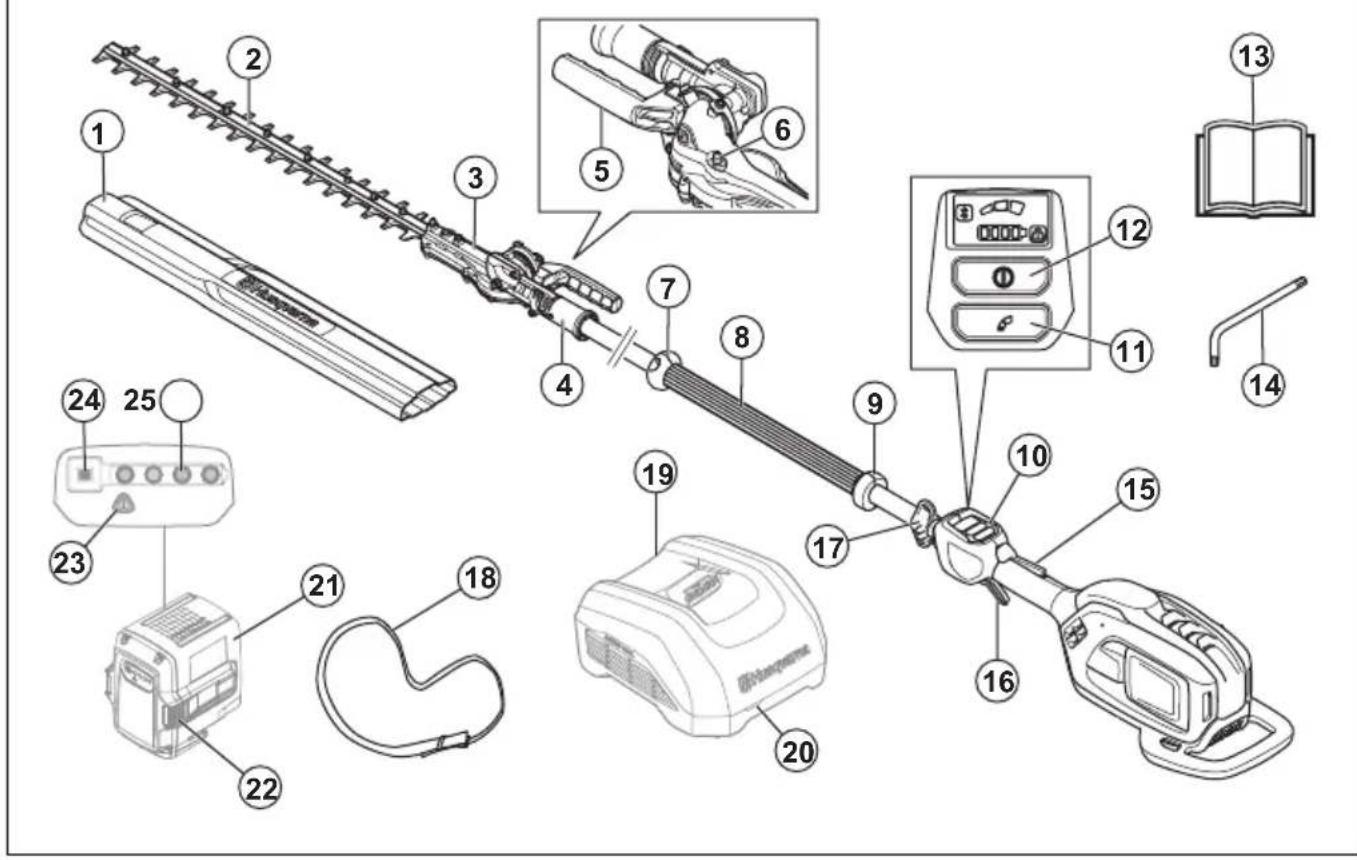

Tổng quan về sản phẩm

(Hình 1)

1. Bộ phận bảo vệ khi vận chuyển

2. Luôi cắt

3. Hộp số

4. Tay cảm điều chỉnh vị trí

5. Tay cảm

6. Núm tra mô

7. Bộ phận bảo vệ tay

8. Tay nấm trước

9. Trục

10. Giao diện người dùng

11. Nút chế độ tốc độ

12. Nút Bật/Tất

13. Sách huống dẫn vận hành

14. Chia vân T27

15. Khóa nút kích hoạt máy

16. Nút kích hoạt máy

17. Móc dô dây

18. Dây đeo

19. Bộ sạc pin (phụ kiện)

20. Chỉ báo sạc và lỗi trên bộ sạc

21. Pin (phụ kiện)

22. Các nút nhà pin

23. Đèn LED cảnh báo

24. Nút chỉ báo pin

25. Đèn LED chỉ báo trạng thái sạc

Lưu ý: Pin và bộ sạc pin của các kiểu máy khác nhau có thể trông khác.

Mục đích sử dụng

Sử dụng sản phẩm để cắt cảnh và nhánh cây. Không sử dụng sản phẩm cho các nhiệm vụ khác.

Các ký hiệu trên sản phẩm

(Hình 2)	CẢNH BÁO: Sản phẩm này có thể nguy hiểm và gây rủi ro trọng thuống hoặc từ vong cho người vận hành hoặc người khác. Cần thận và sử dụng sản phẩm chính xác.
(Hình 3)	Vui lòng đọc kỹ sách hướng dẫn vận hành và chắc chắn bạn đã hiểu rõ các chỉ dẫn trước khi sử dụng sản phẩm này.
(Hình 4)	Đội mũ bảo hộ ở những vị trí có rủi ro vật thể rơi xuống bạn. Sử dụng thiết bị bảo vệ tai được phê duyệt. Sử dụng thiết bị bảo vệ mắt được phê duyệt.
(Hình 5)	Mang giày ứng chắc chắn với để chống trượt.
(Hình 6)	Sử dụng găng tay bảo hộ được phê duyệt.
(Hình 7)	Đặt sản phẩm thành trạng thái Tất và tháo pin trước khi bạn chậm vào dụng cụ cắt.
(Hình 8)	Đặt sản phẩm thành trạng thái Tất và tháo pin trước khi bạn chậm vào dụng cụ cắt.
(Hình 9)	Giữ tất cả các bộ phận cơ thể của bạn tránh xa bề mặt nóng.
(Hình 10)	Kéo tay cảm xuống để mồ khóa điều chỉnh góc của thiết bị cắt.
(Hình 11)	Điện áp định mức, V

(Hình 12) Dòng điện một chiều.

(Hình 13) Sản phẩm được bảo vệ chống nước bán.

(Hình 14) Nếu sản phẩm có công nghệ không dây Bluetooth®. Biểu tượng Bluetooth® sẽ được đánh dấu trên nhân tên sản phẩm.

(Hình 15) Ngắt kết nối pin trước khi bảo trì.

(Hình 16) Nhân tiếng ôn phát ra môi trường theo Liên minh châu Âu (cũng bao gồm luật của New South Wales) và các chỉ thị và

quy định của Vương quốc Anh. Mức công suất âm thanh đảm bảo của sản phẩm được quy định trong Dữ liệu kỹ thuật trên trang 573 và trên nhân.

(Hình 17) Sản phẩm tuân theo các Chỉ thị hiện hành của Ủy ban châu Âu (EC).

(Hình 18) Các ký hiệu trên sản phẩm hoặc bao bì nêu rõ ràng không được xử lý sản phẩm như rác thải gia đình. Phải thải bỏ sản phẩm này tại cơ sở tái chế thích hợp.

(Hình 22) Sản phẩm này không có tính năng cách điện. Nếu sản phẩm tiếp xúc hoặc ở gần

đường dây điện áp cao thì có thể dẫn đến tử vong hoặc trọng thương cho người vận hành. Điện có thể di chuyển giữa các vật thể khác nhau theo đường cong. Điện thế cảng cao, điện di chuyển cảng xa. Điện cũng có thể đi qua các nhánh cây và các vật thể khác, đặc biết khi các vật này ướt. Luôn giữ khoảng cách tối thiểu 10 m/33 ft giữa sản phẩm và đường dây điện cao thể và/hoặc các vật thể chạm vào đường dây. Nếu cần làm việc gần đường dây điện, hãy đảm bảo bạn đã tất diện trước khi bắt đầu công việc. Giữ khoảng cách tối thiểu 15 m/50 ft với người hoặc động vật trong khi vận hành.

yyyyMMddxxxx

Bảng thông số cho biết số sê-ri. yyyy là năm sản suất và ww là tuần sản suất.

Lưu ý: Những ký hiệu/đề-can khác trên sản phẩm cho biết các yêu cầu về chứng nhận đối với một số thị trường.

Những ký hiệu trên pin và/hoặc trên bộ sạc pin

(Hình 23) Hãy tái chế sản phẩm này tại khu tái chế dành cho thiết bị điện và điện tử. (Chỉ áp dụng ở châu Âu)

(Hình 19) Bộ biến áp an toàn.

(Hình 20) Chỉ sử dụng và bảo quan bộ sạc pin trong nhà.

(Hình 21) Hai lớp cách điện.

Hư hồng sản phẩm

Chúng tôi không chịu trách nhiệm cho hư hỏng đối với sản phẩm nếu:

- sản phẩm bị sửa chữa sai cách.

- sản phẩm được sửa chữa bằng các bộ phận không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.

- sản phẩm có phụ kiện không do nhà sản xuất cung cấp hoặc không được nhà sản xuất phê duyệt.

- sản phẩm không được sửa chữa tại trung tâm bảo dưỡng được phê duyệt hoặc bởi cơ quan được phê duyệt.

An toàn

Định nghĩa an toàn

Cảnh báo, cần thận và lưu ý được sử dụng để báo hiệu các phần đặc biệt quan trọng của sách hướng dẫn.

CẢNH BÁO: Được sử dụng khi có nguy cơ xảy ra thương tích hoặc từ vong cho người vận hành hoặc người đúng xem nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

CHÚ Ý: Được sử dụng khi có nguy cơ làm hồng sản phẩm, các vật liệu khác hoặc khu vực gần kê nếu không tuân theo các chỉ dẫn trong sách hướng dẫn.

Lưu ý: Được sử dụng để cung cấp thêm thông tin cần thiết trong tình huống cụ thể.

Cảnh báo chung về an toàn máy

CẢNH BÁO: Đọc tất cả cảnh báo an toàn, chỉ dẫn, hình minh họa và thông số được cung cấp cùng máy này. Không tuân theo tất cả chỉ dẫn được liệt kê bên dưới có thể gây điện giật, gây cháy và/hoặc trọng thương.

Lưu lại tất cả những cảnh báo và chỉ dẫn để tham khảo sau này.

Lưu ý: Thuật ngữ “máy” trong cảnh báo đề cập đến máy hoạt động bằng nguồn điện lưới (có dây) và máy hoạt động bằng pin (không có dây).

An toàn tại nơi làm việc

• Giữ nơi làm việc sạch sẽ và sáng sửa. Những khu vực tối hoặc lôn xôn có thể phát sinh tai nạn.
• Không vận hành máy ở môi trường phát nổ, chằng hạn khi có chất dễ cháy, gas hoặc bụi. Máy tạo ra tia lửa, có thể bắt lửa cháy bụi hoặc khói.
• Tránh xa trẻ em và những người khác khi vận hành máy. Sự xao nhăng có thể làm bạn mất kiểm soát.

An toàn điện

• Phích cắm của máy phải vừa với ố cắm. Không bao giờ sửa đổi phích cắm theo bắt kỳ cách nào. Không sử dụng phích cắm nối cùng với máy có nối đất. Các phích cắm không được sửa đổi và ố cắm phù hợp sẽ giảm nguy cơ bị điện giật.
• Tránh tiếp xúc cơ thể với bề mặt nối đất hoặc tiếp đất, chằng hạn ống dẫn, bộ tàn nhiệt, bếp lò và tủ lạnh. Nguy cơ bị điện giật tăng lên nếu cơ thể bạn chạm đất hoặc tiếp đất.
• Giữ máy tránh mưa hoặc điều kiện ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ điện giật.
• Không được làm dụng dây điện. Không bao giờ được dùng dây để đỡ, kéo hoặc tháo phích cắm máy. Để dây tránh xa nguồn nhiệt, dầu, cạnh sắc hoặc các bộ phận chuyển động. Dây điện bị hồng hoặc bị rối sẽ làm tăng nguy cơ bị điện giật.
• Khi vận hành máy ngoài trời, sử dụng dây nối dài thích hợp để sử dụng ngoài trời. Dùng dây điện phù hợp để dùng ngoài trời giúp giảm nguy cơ bị điện giật.
• Nếu không thể tránh được việc vận hành máy trong môi trường ẩm ướt, hãy sử dụng bộ cấp điện có bảo vệ dòng rò (RCD). Sử dụng RCD sẽ giảm nguy cơ điện giật.

An toàn cá nhân

- Luôn cảnh giác, chú ý tới công việc đang làm và luôn tỉnh táo khi vận hành máy. Không sử dụng máy khi đang một môi hoặc khi sử dụng ma túy, rượu hoặc thuốc. Một khoảng khác bất cân khi vận hành máy có thể dẫn đến thương tích cá nhân nghiệm trọng.

• Sử dụng trang thiết bị bảo hộ lao động cá nhân. Luôn đeo thiết bị bảo vệ mất. Trang thiết bị bảo hộ như mặt na chống bụi, giày an toàn chống trượt, mũ cứng hoặc thiết bị bảo vệ tai được dùng cho các điều kiện phù hợp sẽ giúp giảm thương tích cá nhân.
• Tránh khởi động ngoài ý muốn. Đảm bảo công tắc ở vị trí tất trước khi nổi với nguồn điện và/hoặc bộ pin, khi cảm hoặc mang máy. Mang máy khi ngón tay của bạn trên công tắc hoặc cung cấp năng lượng cho máy có công tắc sẽ gây ra tai nạn.
• Đơn đẹp mọi dụng cụ chỉnh máy hoặc cờ lê trước khi bất máy. Dụng cụ hoặc cờ lê gắn vào bộ phận xoay của máy có thể dẫn đến thương tích cá nhân.
• Không với quá xa. Đảm bảo chỗ đúng vững vàng và luôn giữ thẳng bằng. Nhỏ đó, bạn có thể kiểm soát máy tốt hơn trong những tình huống bắt ngò.
• Mặc trang phục phù hợp. Không mặc quản áo rộng hoặc đeo trang sức. Để tốc và quản áo tránh xa các bộ phận chuyển động. Quản áo rộng, trang sức hoặc tốc dài có thể bị mắc vào các bộ phận chuyển động.
• Nếu các thiết bị được cung cấp để kết nối các thiết bị hút và gom bụi, hãy đảm bảo các thiết bị này được kết nối và sử dụng đúng cách. Sử dụng thiết bị gom bụi có thể làm giảm mối nguy do bụi.
• Đùng chủ quan dù bạn đã quen với máy này thường xuyên sử dụng và không được bỏ qua các quy tắc an toàn của máy. Thao tác thiếu cần trọng có thể gây thường tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo quản dụng cụ điện

• Không tác động lực lên dụng cụ điện. Dùng dụng cụ điện phù hợp với ứng dụng của bạn. Dùng cụ điện đúng giúp bạn làm việc tốt và an toàn hơn ở mức mà dụng cụ được thiết kế.
• Không dùng dụng cụ điện nếu không thể tất và bật công tắc. Bắt kỳ dụng cụ điện nào không thể điều khiển được bằng công tắc sẽ rất nguy hiểm và cần phải sửa chữa.
• Ngắt phích cắm ra khởi nguồn điện và/hoặc tháo bộ pin, nếu bộ pin rời, khởi dụng cụ điện trước khi điều chỉnh, thay phụ tùng hoặc lưu kho dụng cụ điện. Những biện pháp an toàn phòng ngừa đó có thể giúp giảm nguy cơ khởi động dụng cụ điện đột ngột.
• Bảo quản dụng cụ điện ở trạng thái không tải ngoài tầm với của trẻ em và không cho phép những người không quen với dụng cụ điện hoặc những hướng dẫn này vận hành dụng cụ điện. Các dụng cụ điện rất nguy hiểm khi trong tầm tay của những người không được đào tạo.
• Bảo dưỡng các dụng cụ và phụ kiện điện. Kiểm tra việc căn chính sai hoặc bộ phận chuyển động bị kẹt, bộ phận võ và bất kỳ tỉnh trạng nào khác có thể ảnh hưởng tới việc vận hành dụng cụ điện. Nếu bị hồng, hãy sửa dụng cụ điện trước khi sử dụng. Việc các dụng cụ điện không được bảo trì tốt là nguyên nhân của rất nhiều tai nạn.

• Giữ các dụng cụ cắt sạch và sắc. Các dụng cụ cắt được bảo dưỡng đúng cách với lưỡi cắt sắc thường ít bị mắc kẹt và dễ điều khiển hơn.

• Tuân theo những hướng dẫn này khi dùng dụng cụ điện, phụ kiện và bit dụng cụ, v.v. đồng thời lưu ý tới điều kiện làm việc và công việc được thực hiện. Việc sử dụng dụng cụ điện cho những hoạt động khác với hoạt động được chỉ định có thể gây ra tỉnh hướng nguy hiểm.

• Giữ các tay nằm và bề mặt cảm nằm khô, sạch sẽ và không dính đầu và mỡ. Không được phép để tay nằm trơn và bề mặt cảm nằm để xử lý và kiểm soát an toàn dụng cụ trong các tình huống bất ngò.

Sử dụng và bảo quản dụng cụ chạy bằng pin

• Chỉ sạc lại bằng bộ sạc do nhà sản xuất quy định. Bộ sạc thích hợp cho một loại bộ pin có thể tạo ra nguy cơ cháy khi được sử dụng với bộ pin khác.

- Chỉ sử dụng các dụng cụ điện với các bộ pin được chỉ định. Sử dụng bất kỳ bộ pin nào khác có thể tạo ra rủi ro bị thương và cháy.

- Khi không sử dụng bộ pin, hãy giữ nó trách xa các vật bằng kim loại, chằng hạn như kép giấy, đồng xu, chia khóa, dinh, vít hoặc các vật bằng kim loại khác có thể tạo tiếp xúc từ cực này đến cực kia. Rút ngắn các cực của pin có thể gây bông hoặc cháy.

- Trong các điều kiện sử dụng quá mức, chất lòng có thể bắn ra khởi pin. Hãy tránh tiếp xúc với chất lòng. Nếu vô tình tiếp xúc, hãy rửa sạch bằng nước. Nếu chất lòng tiếp xúc với mắt, hãy tìm trợ giúp y tế. Chất lòng bắn ra từ pin có thể gây ngứa hoặc bồng.

- Không được sử dụng bộ pin hoặc dụng cụ bị hồng hoặc bị sửa đổi. Pin hồng hoặc bị sửa đổi có thể có biểu hiện không đoán trước được dẫn đến cháy, nổ hoặc rủi ro bị thương.

- Không được đề bộ pin hoặc dụng cụ tiếp xúc với lửa hoặc nhiệt độ quá cao. Tiếp xúc với lửa hoặc nhiệt độ cao hơn 130°C (265°F) có thể gây nổ.

- Làm theo tất cả chỉ dẫn sạc và không được sạc bộ pin hoặc dụng cụ ngoài phạm vi nhiệt độ được quy định trong chỉ dẫn. Sạc sai cách hoặc ở nhiệt độ ngoài phạm vi được quy định có thể làm hồng pin và tăng rủi ro cháy.

Bảo dưỡng

• Yêu cầu một thợ máy có trình độ bảo dưỡng dụng cụ điện của bạn, chỉ sử dụng các phụ tùng thay thế đồng nhất. Điều này sẽ đảm bảo duy trì sự an toàn cho dụng cụ điện.
• Không bao giờ bảo dưỡng bộ pin bị hồng. Chỉ nhà sản xuất hoặc nhà cung cấp dịch vụ được ủy quyền mới có thể thực hiện bảo dưỡng pin.

Cảnh báo an toàn cho máy xén hàng rào:

• Giữ tất cả các bộ phận cơ thể của bạn tránh xa lưới. Không loại bổ vật liệu hoặc nằm vật liệu được cắt khi lưới dao đang di chuyển. Lưới dao vấn tiếp tục chuyển động sau khi tất công tắc. Một chút lơ đăng trong khi vận hành máy xén hàng rào có thể dẫn tới trọng thương cho các cá nhân.

- Cảm máy xén hàng rào bằng tay cảm khi lưới cắt dùng và căn thận không vận hành bất kỳ công tắc

nguồn nào. Việc vận chuyển máy xén hàng rào đúng cách sẽ làm giảm nguy cơ khởi động vô tình và gây thương tích cá nhân.

- Luôn lắp nắp che lưới khi vận chuyển hoặc bảo quản máy xén hàng rào. Việc xử lý đúng cách máy xén hàng rào sẽ làm giảm nguy cơ thương tích cá nhân do lưới cắt gây ra.

- Khi dọn đẹp vật liệu bị kẹt hoặc bảo dưỡng thiết bị, hãy đảm bảo tất cả các công tắc nguồn đều tất và bộ pin được tháo hoặc được ngắt kết nối. Máy xén hàng rào bất ngờ kích hoạt trong khi dọn đẹp vật liệu bị kẹt hoặc bảo dưỡng có thể dẫn đến thương tích cá nhân nghiệm trọng.

- Đảm bảo tất cả công tắc đã được tất và khóa ở vị trí đã khóa trước khi gỗ bỏ các mảnh vụ bị kẹt hoặc bảo dưỡng máy. Máy xén hàng rào bất ngò kích hoạt trong khi dọn đẹp vật liệu bị kẹt hoặc bảo dưỡng có thể dẫn đến thương tích cá nhân nghiệm trọng.

- Chỉ cảm máy xén hàng rào bằng các bề mặt cách điện vì lưới dao có thể tiếp xúc với các dây điện ấn. Lưới tiếp xúc với dây điện "có điện" có thể khiến những bộ phận kim loại của máy xén hàng rào "có điện" và khiến người vận hành bị giật.

- Không để tất cả dây điện và cáp điện gần khu vực cắt. Dây điện hoặc cáp có thể nằm ấn trong hàng rào hoặc ống lót và có thể vô tình bị cắt bằng lưới cắt.

- Không sử dụng máy xén hàng rào trong điều kiện thời tiết xấu, đặc biệt khi có nguy cơ sét đánh. Điều này giúp giảm rủi ro bị sét đánh.

Cảnh báo an toàn cho máy xén hàng rào tâm với cao

- Đế giảm nguy cơ bị điện giật, không bao giờ sử dụng máy xén hàng rào tâm với cao gần đường dây điện. Tiếp xúc với hoặc sử dụng gần đường dây điện có thể gây thương tích nghiêm trọng hoặc điện giật dẫn đến tử vong.

- Luôn dùng hai tay khi vận hành máy xén hàng rào mở rộng. Giữ máy xén hàng rào mở rộng bằng cả hai tay để tránh mất kiểm soát.

- Luôn sử dụng thiết bị bảo vệ đầu khi vận hành máy xén hàng rào mở rộng trên cao. Mảnh vụn bay có thể gây ra trọng thương cho cá nhân.

Chỉ dẫn chung về an toàn

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

• Tháo pin để ngăn sản phẩm vô tình khởi động.
• Sản phẩm này là dụng cụ nguy hiểm nếu bạn không cần thận hoặc sử dụng sản phẩm sai cách. Sản phẩm này có thể gây rủi ro trọng thương hoặc tử vong cho người vận hành hoặc người khác.
• Không được sử dụng sản phẩm nếu đã thay đổi so với thông số kỹ thuật ban đầu. Không được thay đổi bộ phận của sản phẩm mà không có phê duyệt từ nhà sản xuất. Chỉ sử dụng các bộ phận được

nhà sản xuất phê duyệt. Bảo trì sai có thể dẫn đến thương tích hoặc tử vong.

• Kiểm tra sản phẩm trước khi sử dụng. Xem, Các thiết bị an toàn trên sản phẩm trên trang 564 và Bảo vitr trên trang 569. Không sử dụng sản phẩm bị hồng hoặc không hoạt động chính xác. Thực hiện các chỉ dẫn về kiểm tra an toàn, bảo trì và bảo dưỡng được mô tả trong sách hướng dẫn này.
• Phải giám sát trẻ để đảm bảo trẻ không nghịch sản phẩm. Không cho phép trẻ em hoặc những người khác không được đào tạo sử dụng sản phẩm và/hoặc pin sử dụng hoặc bảo dưỡng máy. Luật pháp địa phương có thể quy định độ tuổi của người dùng.
• Giữ sản phẩm trong khu vực có khóa để ngăn trẻ em hoặc người không có phận sự tiếp cận.
• Bảo quản sản phẩm xa tầm tay trẻ em.
• Trong mọi trường hợp, không được thay đổi thiết kế của sản phẩm trừ khi được nhà sản xuất cho phép. Luôn sử dụng phụ kiện nguyên bản. Môi thay đổi và/hoặc sử dụng phụ kiện không được phép có thể gây trọng thường hoặc tử vong cho người sử dụng và những người khác.
• Hiện tượng lan truyền rung động trong quá trình sử dụng dụng cụ điện thực tế có thể khác so với tổng giá trị được tuyên bổ tùy vào cách sử dụng dụng cụ. Người vận hành nên xác định các biện pháp an toàn để bảo vệ chính họ dựa trên ước tính mức độ tiếp xúc trong điều kiện sử dụng thực tế (tính đến tất cả các bộ phận của chu kỳ vận hành chằng hạn như những lần dụng cụ được tất và khi dụng cụ chạy không tải ngoài những lần được kích hoạt).

Lưu ý: Luật quốc gia hoặc địa phương có thể quy định việc sử dụng. Tuân thủ các quy định đã có.

Chỉ dẫn về an toàn khi vận hành

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

• Nếu bạn gặp tình huống khi bạn không chắc chắn làm thể nào để tiếp tục công việc, bạn luôn luôn nên hỏi ý kiến của chuyên gia. Liên hệ với đại lý hoặc xưởng bảo trì của bạn. Tránh tất cả các tỉnh huống mà bạn xem là vượt quá khả năng của mình.
• Không sử dụng sản phẩm nếu bạn đang một mồi, say rượu hoặc đang sử dụng thuốc, được phẩm hoặc bắt kỳ thứ gì có thể tác động đến thị lực, sự tỉnh táo, khả năng phối hợp hoặc phản đoán của bạn.
• Làm việc trong thời tiết xấu gây một mồi và thường đi kèm rủi ro. Do rủi ro này, chúng tôi khuyến bạn không nên sử dụng máy trong điều kiện thời tiết rất xấu, ví dụ như sương mù dày đặc, mưa lớn, gió mạnh, cực lạnh hoặc có rủi ro sắm chóp, v.v.
  • Thiết bị cắt bị hồng có thể làm tăng rủi ro sự cố.
• Không được để trẻ em sử dụng hoặc đến gần sản phẩm. Vì sản phẩm để khởi động, trẻ có thể khởi động sản phẩm nếu không được giám sát chặt chế.

Điều này đồng nghĩa với rủi ro bị trọng thuống. Ngắt kết nối pin khi không thể giám sát sản phẩm.

• Đảm bảo không có ai hay loài vật nào đến gần hơn 15 mét khi bạn làm việc. Khi có nhiều người vận hành làm việc trong cùng một khu vực thì nên duy trì khoảng cách an toàn tối thiểu là 15 mét. Nếu không sẽ có rủi ro trọng thương. Ngừng sản phẩm ngay lập tức nếu có ai đến gần. Không bao giờ được vung sản phẩm vòng quanh mà không kiểm tra phía sau bạn trước để đảm bảo không có ai đúng trong vùng an toàn.
• Đảm bảo con người, động vật và các vật khác không ảnh hưởng đến khả năng kiểm soát sản phẩm của bạn hoặc họ không tiếp xúc với thiết bị cắt hay vật liệu rời mà thiết bị cắt bản ra. Tuy nhiên, không sử dụng sản phẩm trong trường hợp bạn không thể gọi trợ giúp nếu xảy ra sự cố.
• Luôn kiểm tra khu vực làm việc. Loại bờ mọi vật thể rời, chằng hạn như đá, mảnh kính vô, dinh, dây thép, dây, v.v. có thể bị ném ra hoặc bọc xung quanh thiết bị cắt.
• Đảm bảo bạn có thể di chuyển và đúng an toàn. Kiểm tra khu vực xung quanh xem có vật chuống ngại nào không (rễ cây, đá, cảnh cây, mương, v.v.) khi bạn di chuyển bắt ngò. Phải rất cần thận khi làm việc trên nền đất đốc.
• Giữ thăng bằng tốt và đúng thật vững vào mọi lúc. Không với quá xa.
• Hủy kích hoạt sản phẩm trước khi bạn di chuyển đến khu vực khác. Lắp đầu bảo vệ vận chuyển khi không sử dụng sản phẩm.
• Không bao giờ hạ sản phẩm xuống trừ khi bạn đã hủy kích hoạt. Không được để sản phẩm không có người giám sát khi sản phẩm được bật.
• Tháo pin trước khi bạn chuyển sản phẩm cho người khác.
• Đảm bảo rằng không có quản áo hoặc các bộ phận của cơ thể tiếp xúc với thiết bị cắt khi sản phẩm được kích hoạt.
• Nếu bất kỳ vật gì kẹt trong thiết bị cắt trong khi bạn vận hành sản phẩm, hãy dùng và tắt sản phẩm. Đảm bảo thiết bị cắt dùng hằng. Tháo pin trước khi vệ sinh, kiểm tra hoặc sửa chữa sản phẩm và/hoặc thiết bị cắt.
• Giữ tay và chân của bạn cách xa thiết bị cắt cho đến khi sản phẩm ngừng hằng.
• Chú ý đến phần còn lại của nhánh cây có thể bản ra khi bạn cắt. Không cắt sát mặt đất nơi đá và các vật thể khác có thể bị ném lên.
• Cần thân các vật thể bị ném. Luôn đeo thiết bị bảo vệ mắt được phê duyệt. Không được tựa vào đầu bảo vệ thiết bị cắt. Đá, rác, v.v. có thể văng vào mất gây mù hoặc trọng thương.
• Lắng nghe tín hiệu cảnh báo hoặc tiếng la hết khi bạn đang đeo thiết bị bảo vệ thính giác. Luôn tháo thiết bị bảo vệ thính giác ngay khi sản phẩm ngừng.

• Không được làm việc khi đang đúng trên thang, ghế hoặc bắt kỳ vị trí trên cao nào khác chưa được cố định hoàn toàn.

• Máy này khi hoạt động sẽ tạo ra một trường điện tử. Trường điện tử này ở một số tình huống có thể can thiệp chủ động hoặc thụ động vào các bộ phận cây ghép y khoa. Để giảm rủi ro trong thương hoặc tử vong, chúng tôi khuyến nghị những ai đang sử dụng các bộ phận cây ghép y khoa hãy hỏi ý kiến bắc sĩ và nhà sản xuất bộ phận cây ghép y khoa trước khi sử dụng máy này.

• Luôn cảm sản phẩm bằng hai tay. Giữ sản phẩm ở bên phải cơ thể bạn.
• Luôn dừng sản phẩm, tháo pin và đảm bảo thiết bị cắt không quay trước khi bạn loại bổ vật liệu bị quân quanh trục lưới cắt hoặc bị kẹt giữa đầu bảo vệ và thiết bị cắt.
• Từ trường khi vận hành sản phẩm có thể làm nhiều các bộ phận cấy ghép y khoa chủ động hoặc thụ động. Người có các bộ phận cấy ghép y khoa hấy trao đổi với bác sĩ và nhà sản xuất bộ phận cấy ghép y khoa trước khi vận hành sản phẩm này.
• Giữ trọng lượng của sản phẩm bằng bộ dây để dễ vận hành.
• Tiếp xúc với tiếng ôn trong thời gian dài có thể ảnh hưởng đến thính giác vĩnh viễn. Husqvarna khuyến người vận hành nên sử dụng thiết bị bảo vệ thính giác được phê duyệt.
• Không bao giờ sử dụng sản phẩm đã bị điều chỉnh khác với thông số kỹ thuật ban đầu.
• Không bao giờ được sử dụng sản phẩm bị lỗi. Thực hiện việc kiểm tra an toàn, chỉ dẫn về bảo trì và sửa chữa được mô tả trong hướng dẫn vận hành này. Một số biện pháp bảo dưỡng và bảo trì phải do chuyên viên được đào tạo và có chuyên môn thực hiện. Xem chỉ dẫn dưới tiêu đề bảo trì.
• Thực hiện kiểm tra tổng thể sản phẩm trước khi sử dụng. Xem lịch bảo trì.
• Không cho phép bất kỳ ai sử dụng máy nếu họ chưa đọc và hiểu nội dung trong sách hướng dẫn vận hành.
• Kiểm tra khu vực làm việc xem có các vật lạ như cấp điện và động vật, v.v. hay các vật khác có thể làm hồng thiết bị cắt, chằng hạn như vật bằng kim loại.
• Lưới bị hồng có thể làm tăng rủi ro sự cố.

Thiết bị bảo hộ cá nhân

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

• Luôn sử dụng trang thiết bị bảo hộ lao động được phê duyệt khi vận hành sản phẩm. Trang thiết bị bảo hộ lao động không thể ngăn chắn thương tích nhưng nó sẽ giảm thiểu mức độ thương tích khi xảy ra tai nạn. Để đại lý của bạn giúp bạn chọn đúng thiết bị.
• Sử dụng mũ bảo hộ khi có rủi ro vật rơi.
• Tiếp xúc lâu với tiếng ôn có thể dẫn tới suy yếu tính lực. Nói chung, các sản phẩm chạy bằng pin hoạt động tương đối im lắng nhưng có thể có tổn hại do kết hợp giữa mức ôn và sử dụng trong thời gian dài. Husqvarna khuyến người vận hành nên sử

dụng thiết bị bảo vệ tai khi sử dụng sản phẩm trong thời gian dài, liên tục. Người dùng liên tục và thường xuyên nên kiểm tra thính lực thường xuyên.

CẢNH BÁO: Thiết bị bảo vệ tai hạn chế khả năng nghe thấy âm thanh và tín hiệu cảnh báo.

• Sử dụng thiết bị bảo vệ mất được phê duyệt. Nếu bạn sử dụng tấm che, thì bạn cũng phải deo kính bảo hộ được phê duyệt. Kính bảo hộ được phê duyệt phải tuân thủ tiêu chuẩn ANSI Z87.1 ở Hoa Kỳ hoặc EN 166 ở các nước châu Âu.
• Sử dụng tâm che bảo vệ mắt. Tấm che không đủ để bảo vệ mắt.

(Hình 24)

• Mang găng tay khi cần, ví dụ như khi bạn gắn, kiểm tra hoặc về sinh thiết bị cắt.
• Sử dụng ứng hoặc giày chống trượt chắc chắn.
• Mặc quản áo làm từ vải bên chắc. Luôn mặc quản dài, nặng và áo dài tay. Không mặc quản áo rộng có thể vướng vào cảnh và nhánh cây. Không deo trang sức, quản ngắn, xăng-đan hoặc đi chân không. Cột tóc cao hơn vai.

(Hình 25)

- Đế thiết bị cứu thương ở gần.

(Hình 26)

Các thiết bị an toàn trên sản phẩm

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

Trong phần tính năng an toàn của sản phẩm này, mục đích của thiết bị và cách kiểm tra, bảo trì nên được thực hiện để bảo đảm thiết bị vận hành chính xác. Xem chỉ dẫn dưới tiêu đề Tổng quan về sản phẩm trên trang 559 để biết những bộ phận này nằm ở dâu trên sản phẩm của bạn.

Tuổi thọ của sản phẩm có thể bị rút ngắn và rủi ro tai nạn gia tăng nếu không bảo trì sản phẩm chính xác và nếu bảo dưỡng và/hoặc sửa chữa thiếu chuyên nghiệp. Nếu bạn cần thêm thông tin, vui lòng liên hệ với đại lý bảo dưỡng ở gần bạn nhất.

CẢNH BÁO: Không bao giờ được sử dụng sản phẩm có các linh kiện an toàn bị hồng. Thiết bị an toàn của sản phẩm phải được kiểm tra và bảo trì như mô tả trong phần này. Nếu sản phẩm không đạt tiêu chuẩn của bất kỳ kiểm tra nào trong số những kiểm tra này, hãy liên hệ đại lý bảo trì của bạn để sửa chữa.

CHÚ Ý: Mọi việc bảo dưỡng và sửa chữa máy phải do người được đào tạo chuyên môn thực hiện. Điều này đặc biệt đúng với

thiết bị an toàn của sản phẩm. Nếu máy của bạn không đạt bất kỳ kiểm tra nào được mô tả bên dưới, bạn phải liên hệ với đại lý bảo dưỡng của bạn. Khi bạn mua bất kỳ sản phẩm nào của chúng tôi, chúng tôi đảm bảo luôn có chuyên gia về sửa chữa và bảo dưỡng. Nếu đại lý bán lẻ bán máy cho bạn không phải là một trong những đại lý bảo dưỡng, hãy yêu cầu họ cung cấp địa chỉ của đại lý bảo dưỡng gần nhất.

Cách kiểm tra giao diện người dùng

1. Nhân giữ nút Bật/Tắt (A).

a) Sản phẩm bật khi màn hình (B) sáng. (Hình 27) b) Sản phẩm tắt khi màn hình tắt.

1. Nếu chỉ báo cảnh báo trên màn hình sáng lên hoặc nhập nháy, hãy tham khảo Khắc phục sự côtrên trang 570.

Cách kiểm tra khóa nút kích hoạt máy

Khóa nút kích hoạt máy được thiết kế để ngăn máy bất ngò hoạt động. Khi bạn đầy khóa kích hoạt máy về phía trước (A) và sau đó ấn khóa kích hoạt máy lên tay nằm (B), nút kích hoạt máy (C) được nhà ra. Khi bạn thả tay nằm, nút kích hoạt máy và khóa nút kích hoạt máy đều trở lại vị trí ban đầu. Chuyên động này được vận hành bởi ba lò xo độc lập. (Hình 28)

1. Đảm bảo nút kích hoạt máy khóa khi khóa ở vị trí ban đầu. (Hình 29)
2. float khóa nút kích hoạt máy về trước (A) và xuống dưới. Giữ khóa điều khiển van tiết lưu trên tay nằm (B) và đảm bảo khóa trở về vị trí ban đầu khi bạn thả tay. (Hình 30)
3. Đảm bảo nút kích hoạt máy và khóa nút kích hoạt máy di chuyển tự do và các lò xo phần hồi hoạt động đúng. (Hình 31)
4. float giu nút Bát/Tát dě dát sán phám thanh trang thai Bát.
5. float nút kích hoạt máy hết cổ để áp dụng tốc độ đầy đủ.
6. Nhà nút kích hoạt máy và đảm bảo phụ tùng cắt dùng lại và đúng yên.

Cách kiểm tra bánh răng hình côn và hộp số

CẢNH BÁO: Đế ngăn thương tích do bồng, hãy để sản phẩm hạ nhiệt trước khi bạn chạm vào bánh răng hình côn và hộp số.

- Kiểm tra bằng mất xem có hư hồng và biến dạng không.

Cách kiểm tra bộ phận bảo vệ tay

Bộ phận bảo vệ tay ngăn tay tiếp xúc vô tình với lưới cắt.

1. float相互式 Bát/Tát để đặt sản phẩm thành trạng thái Tát.
2. Tháo pin.
3. Kiểm tra xem bộ phận bảo vệ tay có được gắn đúng cách không.
4. Kiểm tra bộ phận bảo vệ tay xem có hư hồng không.

Cách kiểm tra lưới cắt

1. float相互式 Bát/Tát để đặt sản phẩm thành trạng thái Tát.
2. Tháo pin.
3. Deo găng tay bảo hộ.
4. Đảm bảo lưới cắt không hồng hoặc cong. Thay thế lưới cắt nếu chúng hồng hoặc bị cong.

An toàn pin

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

• Chỉ sử dụng pin Husqvarna được phê duyệt. Tham khảo Pin được phê duyệt trân trang 573. Pin được mã hóa phần mềm.
• Sử dụng pin Husqvarna được phê duyệt làm nguồn cấp điện chỉ cho các sản phẩm Husqvarna liên quan. Để ngăn thương tích, không được sử dụng pin như là nguồn cấp điện cho các thiết bị khác.
• Rủi ro điện giật. Không được nối các cực pin với chia khóa, đồng xu, vít hoặc vật bằng kim loại khác. Làm vậy có thể gây đoàn mạch pin.
• Không được sử dụng pin không sạc.
• Không được đặt các vật thể vào các khe gió của pin.
• Giữ pin tránh xa ánh nắng mặt trời, nhiệt hoặc ngọn lửa trần. Pin có thể gây bống và/hoặc bống hóa chất.
• Giữ pin tránh xa mưa và điều kiện âm ướt.
• Giữ pin tránh xa lò vi sóng và nhiệt độ cao.
• Không được cố găng tháo hoặc làm võ pin.
• Nếu pin rò rì, không được để chất lỏng chàm vào cơ thể hoặc mắt. Nếu bạn chàm phải chất lỏng, hãy vệ sinh khu vực đó với thật nhiều nước và xà phòng và tìm trợ giúp y tế ngay. Nếu chất lỏng bản vào mắt, không được đại mắt mà phải rửa bằng nước trong ít nhất 15 phút và tìm trợ giúp y tế.
• Sử dụng pin ở nhiệt độ từ -10 °C (14 °F) đến 40 °C (114 °F).
• Không được vệ sinh pin hoặc bộ sạc pin bằng nước. Tham khảo Cách vệ sinh sản phẩm, pin và bộ sạc pintrên trang 569.
• Không sử dụng pin bị hồng.
• Bảo quản pin tránh xa các vật bằng kim loại chằng hạn như định, vít hoặc trang sức.
• Giữ pin tránh xa trẻ em.

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn sử dụng sản phẩm.

• Rủi ro điện giật hoặc đoàn mạch nếu không tuân thủ các chỉ dẫn về an toàn.
• Không được sử dụng các bộ sạc pin khác loại được cấp cùng sản phẩm của bạn. Chỉ sử dụng bộ sạc pin Husqvarna được phê duyệt để sạc pin Husqvarna được phê duyệt.
• Không cổ găng tháo bộ sạc pin.
• Không sử dụng bộ sạc pin bị hồng.
• Không nhắc bộ sạc pin bằng cách kéo dây điện lên. Để ngắt bộ sạc pin khởi ở cẩm lưới điện, hãy rút phích cắm. Không được kéo dây điện.
• Để tất cả cấp và cấp kéo dài tránh xa nước, đầu và các cạnh sắc. Đảm bảo cấp không bị kẹt vào các vật thể ví dụ như cửa, hàng rào hoặc vật tương tự.
• Không được sử dụng bộ sạc pin gần các vật liệu dễ bốc cháy hoặc các vật liệu có thể ăn mòn. Đảm bảo bộ sạc pin không bị che phủ. Rút phích cắm bộ sạc pin nếu có khối hoặc lửa.
• Chỉ sạc pin trong nhà, ở vị trí có lường không khí tốt và tránh xa ánh nắng mặt trời. Không sạc pin ngoài trời. Không sạc pin trong điều kiện ẩm ướt.
• Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ từ 5°C (41°F) đến 40°C (104°F). Sử dụng bộ sạc trong môi trường có lường không khí tốt, khô ráo và không có bụi.
• Không được đặt các vật thể vào các khe làm mát của bộ sạc pin.

• Không được nối các cực của bộ sạc pin với các vật thể bằng kim loại vì điều này có thể làm đoàn mạch bộ sạc pin.

• Sử dụng ô cắm lưới điện được duyệt và không bị hồng. Đảm bảo dây của bộ sạc pin không bị hồng. Nếu sử dụng cấp kéo dài, đảm bảo cáp kéo dài không bị hồng.

Chỉ dẫn về an toàn khi bảo trì

CẢNH BÁO: Đọc các chỉ dẫn cảnh báo sau đây trước khi bạn bảo trì sản phẩm.

• Tháo pin trước khi bạn bảo trì, kiểm tra hoặc lắp ráp sản phẩm.
• Người vận hành chỉ được thực hiện công việc bảo trì và bảo dưỡng được trình bày trong sách hướng dẫn vận hành này. Hấy dem sản phẩm đến đại lý bảo dưỡng để bảo trì và bảo dưỡng phần lớn hơn.
• Không được vệ sinh pin hoặc bộ sạc pin bằng nước. Chất tây mạnh có thể làm hồng phần bằng nhựa.
• Nếu bạn không bảo trì, vòng đời sản phẩm sẽ giảm và rủi ro tai nạn tăng.
• Công việc bảo dưỡng và sửa chữa đời hồi đào tạo đặc biệt, nhất là về các thiết bị an toàn trên sản phẩm. Nếu tất cả hoạt động kiểm tra trong sách hướng dẫn vận hành này được duyệt sau khi bạn bảo trì, hãy tham vấn đại lý bảo dưỡng. Chứng tôi đảm bảo luôn có chuyên gia sửa chữa và bảo dưỡng cho sản phẩm của bạn.
• Giữ cho răng của lưới cắt được mài đúng. Tuân thủ các khuyến nghị của chúng tôi. Ngoài ra, hãy tham khảo chỉ dẫn trong gói lưới cắt.
• Chỉ sử dụng phụ tùng chính hăng.
• Luôn sử dụng găng tay chiu tải nặng khi sửa chữa thiết bị cắt. Lưỡi cắt rất bén và có thể dễ dàng gây thương tích.

Lắp ráp

Giới thiệu

Phần này mô tả cách lắp và điều chỉnh sản phẩm.

CẢNH BÁO: Trước khi bạn lắp sản phẩm, hãy đọc chương về an toàn và chỉ dẫn lắp ráp.

Cách lắp tay cảm

- Lắp tay cảm bằng 2 vít. (Hình 32)

Cách điều chỉnh dây đeo

Luôn sử dụng bộ dây khi bạn vận hành sản phẩm. Bộ dây cung cấp khả năng kiểm soát tối đa khi vận hành sản phẩm. Bộ dây giảm rủi ro môi cho cơ thể.

1. Đeo bộ dây lên.
2. Gắn sản phẩm vào móc đồ dây.
3. Điều chỉnh chiều dài của bộ dây đến khi móc đỡ dây ngang bằng eo của bạn. (Hình 33)

Vận hành

Giới thiệu

CẢNH BÁO: Trước khi vận hành sản phẩm, bạn phải học và hiểu chương về an toàn.

Husqvarna Connect

Husqvarna Connect là ứng dụng miễn phí cho thiết bị di động của bạn. Ứng dụng Husqvarna Connect cung cấp các chức năng mở rộng cho sản phẩm Husqvarna của bạn.

• Thông tin sản phẩm mở rộng.
• Thông tin về, và trợ giúp về các bộ phận sản phẩm và dịch vụ bảo dưỡng.

Cách bắt đầu sử dụng Husqvarna Connect

1. Tài xuống ứng dụng Husqvarna Connect trên thiết bị di động của bạn.
2. Đăng kýHusqvarna Connect trong ứng dụng.
3. Làm theo các bước hướng dẫn trong ứng dụng Husqvarna Connect để kết nối và đăng ký sản phẩm.

Lưu ý: Ứng dụng Husqvarna Connect không có sẵn để tài xuống ở tất cả các thị trường. Trao đổi với đại lý bảo dưỡng để biết thêm thông tin.

Husqvarna Fleet Services™

Husqvarna Fleet Services™ là giải pháp đám mây cung cấp cho quản lý đội máy thuống mại thông tin tổng quan của tất cả sản phẩm. Để biết thêm thông tin về về Husqvarna Fleet Services™, tham khảo www.husqvarna.com.

Cách kết nối với sản phẩm bằng Husqvarna Fleet Services™

1. Tài ứng dụng Husqvarna Fleet Services ™ xuống thiết bị đi động của bạn.
2. Đăng nhập vào ứng dụng Husqvarna Fleet Services™.
3. Làm theo chỉ dẫn về cách ghép đôi sản phẩm với Husqvarna Fleet Services™.

Công nghệ không dây Bluetooth®

Sản phẩm có công nghệ không dây Bluetooth® tích hợp có thể kết nối với các thiết bị di động và bạt các chức năng bổ sung.

Biểu tượng choBluetooth®công nghệ không dây bạt sáng khi thiết bị di động của bạn được kết nối với sản phẩm.

(Hình 14)

Lưu ý: Giải pháp đám mây Husqvarna Fleet Services™ không có sẵn ở tất cả thị trường.

Cách kết nối bộ sạc pin

1. Kết nối bộ sạc pin theo điện áp và tàn số được quy định trên biển thông số.
2. Cẩm phích cắm vào ở cắm điện được nối đất. Đèn LED trên bộ sạc pin sẽ nhập nháy màu xanh lá một lần.

Lưu ý: Pin không sạc nếu nhiệt độ pin thấp hơn 0°C (32°F) hoặc cao hơn 50°C (122 °F). Nếu nhiệt độ cao hơn 50 °C/122 °F, bộ sạc pin làm pin mát trước khi pin sạc.

Cách sạc pin

Lưu ý: Sạc pin nếu đây là lần đầu bạn sử dụng pin. Pin mới chỉ có 30% mức pin.

1. Đảm bảo pin khô ráo.
2. Lắp pin vào bộ sạc pin. (Hình 34)

Lưu ý: Pin và bộ sạc pin có thể khác nhau tùy vào kiểu máy, nhưng quy trình là như nhau.

1. Đảm bảo đèn sạc màu xanh lá trên bộ sạc pin sáng lên. Điều này nghĩa là pin được kết nối chính xác với bộ sạc pin.
2. Pin được sạc đầy khi tất cả đèn LED trên pin sáng. (Hình 35)
3. Để ngắt bộ sạc pin khởi ở cắm lưới điện, hãy rút phích cắm. Không được kéo cáp.
4. Tháo pin khởi bộ sạc pin.

Lưu ý: Tham khảo sách hướng dẫn của pin và bộ sạc pin để biết thêm thông tin.

Cách kết nối pin với sản phẩm

CẢNH BÁO: Chỉ sử dụng pin chính hăng Husqvarna với sản phẩm.

1. Đảm bảo pin được sạc đầy.
2. Đầy pin vào ngăn đường pin của sản phẩm. Pin sẽ vào đúng vị trí khi bạn khi tiếng "click". (Hình 36)

CHÚ Ý: Nếu pin không di chuyển dễ dàng vào ngăn dụng pin thì nghĩa là pin

không được lắp chính xác. Điều này này có thể làm hồng sản phẩm.

1. Đảm bảo pin được lắp chính xác.

Việc cần làm trước khi khởi động sản phẩm

1. Kiểm tra khu vực làm việc. Loại bỏ các vật thể có thể bị ném ra ngoài.
2. Kiểm tra phụ tùng cắt. Đảm bảo lưới cắt sắc, không bị nứt và hư hỏng.
3. Đảm bảo sản phẩm hoạt động đúng cách. Kiểm tra xem tất cả đai ốc và vít có được tiết chặt không.
4. Đảm bảo tay cảm và thiết bị an toàn không bị hư hòng và lắp đúng cách. Không vận hành sản phẩm thiếu bộ phận hoặc có bộ phận bị thay đổi so với thông số kỹ thuật ban đầu. Sử dụng găng tay bảo hộ khi cản.
5. Đảm bảo các nắp không bị hồng và được gắn chính xác trước khi vận hành sản phẩm.

Cách khởi động sản phẩm

1. Đặt sản phẩm đến vị trí bắt đầu.
2. Nhân giữ nút Bật/Tất đến khi đèn LED màu xanh lá sáng lên. (Hình 37)
3. Sử dụng nút kích hoạt máy để điều khiển tốc độ.

Cách giới hạn tốc độ tối đa bằng nút chế độ

Sản phẩm có nút chức năng. Với nút chế độ, người vận hành có thể giới hạn tốc độ tối đa. Nút chế độ có 3 mức tốc độ. Mức thấp hơn sẽ tăng thời gian vận hành sản phẩm. Sử dụng mức 1 và mức 2 nếu hoạt động không yêu cầu ga tối đa/công suất đầy đủ. Nếu điều kiện vận hành yêu cầu tốc độ đầy đủ/công suất đầy đủ, hãy sử dụng mức 3. Không sử dụng mức cao hơn cần thiết để vận hành.

1. float nút chế độ để đặt giới hạn về tốc độ tối đa. Đèn LED màu trắng sáng lên cho biết chức năng được bật. (Hình 38)
2. float nút Ché độ làn nữa để chọn mức tốc độ tiếp theo.

Chúc năng tự động tất

Sản phẩm có chức năng tự động tất máy sẽ đặt sản phẩm về trạng thái Tất nếu bạn không vận hành sản phẩm trong 30 phút.

Cách vận hành sản phẩm

1. Bắt đầu ở gần mặt đất và di chuyển sản phẩm lên dọc theo hàng rào khi bạn cắt hai bên. (Hình 39)
2. Điều chỉnh tốc độ phù hợp với tải trọng công việc.
3. Đảm bảo động cơ không chạm vào hàng rào.
4. Giữ sản phẩm gần cơ thể bạn để có vị trí làm việc ổn định. (Hình 33)

5. Đảm bảo đầu của thiết bị cắt không chạm đất. (Hình 40)

6. Cần thận và cắt chậm cho đến khi tất cả các nhánh được cắt đúng.

Cách dùng sản phẩm

1. Thả nút kích hoạt máy hoặc khóa nút kích hoạt máy.
2. Đặt sản phẩm đến vị trí dùng.
3. float nút Bát/Tát để đặt sản phẩm thành trạng thái Tát. (Hinh 37)
4. Nhân các nút nhà trên pin và kéo pin ra. (Hình 41)

Cách điều chỉnh góc của thiết bị cắt

Thiết bị cắt có thể được điều chỉnh ở 10 vị trí khác nhau.

CẢNH BÁO: Không vận hành thiết bị cắt khi bạn điều chỉnh góc.

1. Tháo pin.
2. Kéo tay cảm điều chỉnh vị trí xuống. (Hình 42)
3. Nghiêng thiết bị cắt đến vị trí chính xác. Sử dụng 1 trong các quy trình sau.
   a) Sử dụng tay cảm. (Hình 43)
   b) floatloid thiết bị cắt lên bề mặt ổn định. (Hình 44)
4. Nhà tay cảm điều chỉnh vi trí để khóa thiết bị cắt.
5. float thiết bị cắt lên hàng rào để đảm bảo thiết bị được khóa.

Cách điều chỉnh ma sát cho điều chỉnh góc

CẢNH BÁO: Không vận hành thiết bị cất khi ban điều chỉnh ma sát.

1. Tháo pin.
2. Lắp bộ phận bảo vệ khi vận chuyển lên thiết bị cắt.
3. Kéo tay cảm điều chỉnh vị trí xuống.
4. Nghiêng thiết bị cắt đến vị trí áp dụng. (Hình 45)
5. Điều chỉnh vít để đặt ma sát.
6. Đặt thiết bị cắt ở các hướng khác nhau để thử ma sát.

Cách đặt tay cảm vào vị trí vận chuyển

CẢNH BÁO: Không khởi động sản phẩm khi sản phẩm không nằm ở vị trí vận chuyển

1. Tháo pin.
2. Lắp bộ phận bảo vệ khi vận chuyển lên thiết bị cắt.
3. Kéo tay cảm điều chỉnh vị trí xuống.
4. Gập thiết bị cắt để đảm bảo thiết bị song song với trục. (Hình 46)

Bảo trì

Giới thiệu

CẢNH BÁO: Đọc và hiểu chương về an toàn trước khi bạn bảo trì sản phẩm.

Lịch bảo trì

CẢNH BÁO: Thảo pin trước khi bạn thực hiện bảo trì.

Lưu ý: Husqvarna khuyến nghị sử dụng sản phẩm vệ sinh đặc biệt. Trao đổi với đại lý bảo dưỡng Husqvarna để biết thêm thông tin.

Sau đây là danh sách các bước bảo trì cần phải thực hiện trên sản phẩm. Ngoài bảo trì được xác định trong lịch bảo trì, hãy để đại lý bảo dưỡng Husqvarna thực hiện công tác bảo dưỡng trên sản phẩm thường xuyên. Để biết thông tin về chu kỳ bảo dưỡng, hãy trao đối với đại lý bảo dưỡng Husqvarna của bạn.

Bảo trì Trước khi	sử dụng	Hàng tuần	Hàng tháng
Vệ sinh các bộ phận bên ngoài sản phẩm. X
Kiểm tra nút Bật/Tắt hoạt động đúng và không bị hồng. X
Đảm bảo nút kích hoạt máy và khóa nút kích hoạt máy hoạt động chính xác từ quan điểm an toàn.	X
Đảm bảo tất cả các nút điều khiển hoạt động và không bị hồng. X
Đảm bảo lưới cắt và bộ phận bảo vệ lưới cắt không có vết nứt và chúng không bị hồng. Thay lưới cắt hoặc bộ phận bảo vệ lưới cắt nếu chúng có vết nứt hoặc bị đập phải.	X
Đảm bảo lưới cắt không bị cong. Thay thế lưới cắt nếu nó bị cong. X
Đảm bảo bộ phận bảo vệ tay không bị hồng. Thay thế bộ phận bảo vệ nếu nó bị hồng.	X
Đảm bảo các vít và đai ốc được tiết chặt. X
Đảm bảo pin không bị hồng. X
Đảm bảo pin được sạc. X
Đảm bảo bộ sạc pin không bị hồng. X
Đảm bảo vị trí khóa của bàn cắt không bị hư hồng và vận hành đúng cách. X
Đảm bảo các vít giữ lưới cắt vào với nhau được tiết chặt đúng cách. X
Kiểm tra các kết nối giữa pin và sản phẩm. Kiểm tra các kết nối giữa pin và bộ sạc pin.			X

Cách kiểm tra pin và bộ sạc pin

1. Kiểm tra hu' hồng trên pin, ví dụ vết nứt.
2. Kiểm tra hư hỏng trên bộ sạc pin, ví dụ vết nứt.
3. Đảm bảo dây nổi của bộ sạc pin không bị hồng và không có vết nứt.

Cách vệ sinh sản phẩm, pin và bộ sạc pin

1. Vệ sinh sản phẩm bằng vài khô sau khi sử dụng.

2. Vệ sinh pin và bộ sạc pin bằng vài khô. Giữ rãnh dẫn pin sạch sẽ.

3. Đảm bảo các cực pin và bộ sạc pin sạch sẽ trước khi đặt pin vào bộ sạc pin hoặc sản phẩm.

Cách vệ sinh và bôi trơn lưỡi

1. Loại bờ vật liệu không mong muốn khởi lưới cắt trước và sau khi sử dụng sản phẩm.
2. Bôi trơn lưới cắt trước khi bảo quản trong thời gian dài.

Lưu ý: Trao đối với đại lý bảo dưỡng để biết thêm thông tin về chất tây rửa và chất bôi trơn được khuyến nghị.

Cách bôi trơn bánh răng hình côn và hộp số

CẢNH BÁO: Để ngăn thường tích do bồng, hãy để sản phẩm hạ nhiệt trước khi bạn chậm vào bánh răng hình côn và hộp số.

Lưu ý: Các sản phẩm mới được nạp mô lần đầu sau khoảng 20 giờ vận hành.

- Dùng mỡ đặc biệt Husqvarna. Trao đổi với đại lý bảo dưỡng để biết thêm thông tin.

- Tra mô qua núm tra mô. (Hình 47)

CHÚ Ý: Không tiết hoàn toàn hộp số.

Cách kiểm tra lưới cắt

1. Tháo vít khởi hộp số. (Hình 48)
2. Đặt chia văn T27 vào hộp số và xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ. Đảm bảo lưới di chuyển tự do. (Hình 49)
3. Kiểm tra các mép của lưới xem có bị hư hỏng và biến dạng không.
4. Sử dụng giữa để loại bỏ ba-via trên lưới.
5. Lắp theo trình tự ngược lại.

Khắc phục sự cố

Luôi cắt

Vấn đề Nguyên nhân khả dif	Bước đề xuất
Lưới di chuyển chậm hoặc không di chuyển.	Lưới bị chặn hoặc bị hồng.	Vệ sinh lưới để loại bỏ vật liệu không mong muốn. Tham khảo Cách vệ sinh và bôi trơn lưỡitrên trang 569. Loại bỏ ba-via khởi lưới, tham khảo Cách kiểm tra lưới cattrên trang 570. Thay thế lưới cắt nếu nó bị hồng.
Lưới không cắt ngọt. Lưới không	hồng bên hoặc bị hồng.	Mài sắc lưới, tham khảo Cách kiểm tra lưới cattrên trang 570. Thay thế lưới cắt nếu nó bị hồng.
Lưới nóng lên. Có ma sát giữa	các lưới. Loại bỏ ba-via khởi	lưới và bôi trơn lưới. Tham khảo ciểm tra lưới cattrên trang 570.

Giao diện người dùng

Vấn đề	Lỗi có thể Hành động có thể thực hiện
Đèn chỉ báo LED pin nhập nháymàu cam	Điện áp pin thấp. Sạc pin.
Đèn LED lỗi nhắp nháy màu đỏ Qua tài. Thiết bị cắt bị kẹt. float giữ nút	Bật/Tất để đặt sản phẩm thành trạng thái Tất. Tháo pin. Loại bỏ các vật liệu không mong muốn khởi thiết bị cắt.
	Sai lệch nhiệt độ. Đế sản phẩm hạ	nhiệt.
	Nút kích hoạt máy và nút kích hoạt được nhân cùng lúc.	Thả nút kích hoạt máy và sản phẩm sẽ hoạt động.
Sản phẩm không khởi động Bụi trên các đầu nối pin. Vệ sinh các đầu	nội pin bằng khí nén hoặc bằng chồi mềm.
Vấn đề Lỗi có thể Hành động có thể thực hiện
Đèn LED báo lỗi sáng màu đỏ Sản phẩm cần bảo dưỡng. Liên hệ đại lý bảo dưỡng của bạn.

Pin

40-B220X175
Triệu chứng Nguyên nhân Hành động
Chỉ báo lỗi của pin nhập nháy. Pin cạn	Sạc pin.
	Khối lượng công việc nặng kết hợp với nhiệt độ pin rất thấp.	Làm ẩm pin. Ví dụ: di chuyển vào nhà hoặc vận hành ở tốc độ thấp đến khi pin ẩm lên.
	Pin không hoạt động. Phạm vi hoạt động của pin đạt giới hạn của pin.	Tháo pin khởi sản phẩm. Để pin nghĩ, sau đó, ấn nút chỉ báo pin.
Chỉ báo nhiệt độ pin BẮT. Pin quá lạnh	hoặc quá nóng để sử dụng.	Giữ pin ở nhiệt độ môi trường từ -10°C (14°F) đến 40°C (104°F). Khi pin ở đúng nhiệt độ, bạn có thể tiếp tục sử dụng.
Chỉ báo nhiệt độ pin nhập nháy. Pin ở	gần giới hạn nhiệt độ. Giảm tốc độ và/hoặc khối lượng công việc. Giữ pin ở nhiệt độ môi trường ưu tiên +10°C (50°F) đến +30°C (86°F) để có hiệu suất tối ưu.
Chỉ báo nhiệt độ pin BẮT trong khi pin nằm trong bộ sạc.	Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sạc.	Để pin người hoặc đem pin vào trong nhà để làm ẩm pin. Khi pin ở đúng nhiệt độ, bạn có thể sạc lại. Đảm bảo sử dụng bộ sạc ở nơi có nhiệt độ xung quanh từ 5°C (41°F) đến 40°C (104°F). Giữ bộ sạc tránh ánh nắng. Nếu vấn đề tiếp tục, hãy trao đổi với đại lý của bạn.
Chỉ báo lỗi của pin sáng lên. Pin gặp lỗi nghiêm trọng. Trao đổi với đại lý của	bạn.

Bộ sạc pin

40-C500X ^176
Triệu chứng Lỗi có thể Quy trình khả thi
Chỉ báo sạc trên bộ sạc có màu vàng. Chỉ báo lỗi pin nhập nháy hoặc chỉ báo nhiệt độ pin đang bật.	Sai lệch nhiệt độ, pin quá lạnh hoặc quá nóng để sử dụng hoặc sạc.	Nếu pin quá nóng, hãy tiếp tục kết nối với bộ sạc. Quạt tích hợp của bộ sạc sẽ giảm nhiệt độ của pin. Khi pin đạt nhiệt độ khuyến nghị, quy trình sạc sẽ tự động bắt đầu. Nếu pin quá lạnh, hãy đưa pin vào trong nhà. Khi pin đạt nhiệt độ khuyến nghị, hãy tiếp tục sạc.Tuân theo phạm vi nhiệt độ vận hành, hãy tham khảo hướng dẫn vận hành của bộ sạc pin. Giữ bộ sạc tránh ánh nắng. Nếu vấn đề tiếp tục, hãy trao đổi với đại lý của bạn.
Chỉ báo sạc trên bộ sạc có màu vàng. Chỉ báo lỗi pin trên pin bật.	Pin gặp lỗi nghiệm trọng.	Trao đổi với đại lý của bạn.
Chỉ báo sạc trên bộ sạc có màu đỏ.	Bộ sạc gặp lỗi nghiệm trọng.	Trao đổi với đại lý của bạn.

Vận chuyển, bảo quản và thải bỏ

Vận chuyển và bảo quản

• Pin Li-ion được cấp tuân thủ các yêu cầu Pháp chế về hàng hóa nguy hiểm.
• Tuân thủ yêu cầu đặc biệt trên bao bì và nhân cho vận chuyển thương mại, bao gồm các bên thứ ba và đại lý vận tải.
• Trao đổi với người được đào tạo đặc biệt về vật liệu nguy hiểm trước khi bạn gửi sản phẩm. Tuân thủ tất cả các quy định áp dụng của quốc gia.
• Sử dụng bằng dính trên các tiếp xúc hồ khi bạn đặt pin vào gói. Đặt pin vào gói thật khít để ngăn dịch chuyển.

- Tháo pin để bảo quản hoặc vận chuyển.

- Đặt pin và bộ sạc pin vào nơi khô ráo và không có hơi ẩm hoặc bằng giá.

- Không bảo quản pin ở những vị trí có thể xảy ra điện tỉnh. Không được bảo quản pin trong hộp kim loại.

- Bảo quản pin ở nơi có nhiệt độ từ 5°C/41°F đến 25°C/77°F và tránh ánh nắng mặt trời trực tiếp.

- Bảo quan bộ sạc pin ở nơi có nhiệt độ từ 5°C/41°F đến 45°C/113°F và tránh ánh nắng mặt trời trực tiếp.

- Chỉ sử dụng bộ sạc pin ở nơi có nhiệt độ môi trường từ 5°C/41°F đến 40°C/104°F.

- Sạc pin từ 30% đến 50% trước khi bảo quản pin trong thời gian dài.

- Bảo quan bộ sạc pin ở nơi kín và khô ráo.

- Giữ pin tránh xa bộ sạc pin trong khi bảo quản. Không để trẻ em và người không được ủy quyền khác chạm vào thiết bị. Giữ thiết bị ở không gian bạn có thể khóa.

- Vệ sinh sản phẩm và bảo dưỡng đầy đủ trước khi bảo quản sản phẩm trong thời gian dài.

- Sử dụng bộ phận bảo vệ khi vận chuyển trên sản phẩm để ngăn thương tích hoặc tổn hại cho sản phẩm trong quá trình vận chuyển và bảo quản.

- Gắn sản phẩm an toàn trong khi vận chuyển.

Thải bổ

Biểu tượng nghĩa là sản phẩm không phải là rác thải gia đình. Tái chế sản phẩm thông qua hệ thống thu gom địa phương dành cho thiết bị điện và điện tử. Hành động này góp phần vào việc quản lý đúng cách rác thải hết hạn sử dụng. Liên lạc với các cơ quan quản lý địa phương, dịch vụ rác thải nhà ở, đại lý hoặc nhà bán lẻ của bạn để biết thông tin. Thải bổ không chính xác tiêm ấn ảnh hưởng tiêu cực lên môi trường và sức khỏe con người do sự hiện diện tiêm ấn của các chất nguy hiểm.

Lưu ý: Biểu tượng nằm trên sản phẩm hoặc bao bì sản phẩm.

Dữ liệu kỹ thuật

Dữ liệu kỹ thuật

	525iHE3 525iHE4
Động cơ
Loại động cơ Husqvarna E-torq BLDC Husqvarna E-torq BLDC
Trọng lượng ^177
Trọng lượng không có pin, lbs/kg 10,8/4,9 11,0/5,0
Trọng lượng có pin (Pin mặc định 40-B220X), lbs/kg 13,9/6,3 14,1/6,4
Lưới cắt
Loại Hai mặt Hai mặt
Chiều dài lưới, inch/mm 23,6/600 23,6/600
Tốc độ cắt, nhất cắt/phút 4400 4400
Tiếng ổn phát ra môi trường ^178
Mức công suất âm thanh đo được dB(A) 98 98
Mức áp suất âm thanh, bảo đảm LWA dB (A) 99 99
Mức âm thanh ^179
Mức áp suất âm thanh tương đương ở tai của người vận hành, được đo theo EN IEC 62841-4-2, dB(A)	89 89
Mức rung ^180
Mức rung tại tương đương ( a_hv,eq ) tại tay cảm, được đo theo EN IEC 62841-4-2, m/s ^2 :
Trước/Sau, m/s ^2	3,8/3,1 5,2/3,4

Pin được phê duyệt

Pin		BLi200	40-B220X
Loại Lithium-ion	Lithium-ion
Dung lượng pin, Ah		5,2	6,0
Pin BLi200 40-B220X
Điện áp danh định, V 36 36
Trọng lượng, kg (lb) 1,3 (2,9) 1,4 (3,1)

Bộ sạc pin được pin được phê duyệt

Bộ sạc pin QC330
Điện áp đầu vào, V 100-240
Tần số, Hz 50-60
Công suất, W 330

Nhăn hiệu đã đăng ký

Biểu trưng và logo Bluetooth® là các nhân hiệu đã đăng ký thuộc sở hữu của Bluetooth SIG, inc. và mọi việc sử dụng các biểu trưng như vậy bởi Husqvarna theo giấy phép.

Tuyên bố tuân thủ tiêu chuẩn

Tuyên bố tuân thủ tiêu chuẩn của Liên minh châu Âu (EU)

Chúng tôi, Husqvarna AB, SE-561 82 Huskvarna, Sweden, SĐT: [phone], tuyên bổ trên tỉnh thần hoàn toàn chịu trách nhiệm rằng sản phẩm:

Mô tả Máy xén hàng rào tầm với cao chạy bằng pin

Nhăn hiệu Husqvarna

Loại/Kiểu máy 525iHE3 và 525iHE4

Nhận dạng Các số xê-ri từ năm 2023 trở đi

tuân thủ đầy đủ các chỉ thị và quy định sau đây của Liên minh châu Âu:

Quy định Mô tả
2006/42/EC "về máy móc"
2014/30/EU “về sự tương thích điện tử”
2014/53/EU* "về thiết bị vô tuyến"
2011/65/EU "liên quan đến hạn chế sử dụng các chất nguy hiểm"
2000/14/EC “về tiếng ồn ngoài trời”

và các tiêu chuẩn và/hoặc thông số kỹ thuật sau đây được áp dụng; EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 61000-6-1:2007 (Immunity), EN 61000-6-3:2007/A1:2011/AC:2012 (Emission), ETSI EN 301 489-17 v.3.1.1*, ETSI EN 301 489-1 v.2.2.3*, ETSI 300 328 v.2.2.2*, EN IEC 63000:2018

*Áp dụng cho các phiên bản bao gồm giao tiếp Bluetooth

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden đã thực hiện kiểm tra tự nguyện theo phụ lục IX của 2006/42/EC. Số chứng nhận: SEC/23/2589.

SMP Svensk Maskinprovning AB cũng đã xác nhận thỏa thuận với phụ lục V của chỉ thị 2000/14/EC của hội đồng.

Huskvarna, 2023-11-23

Giám đốc R&D, Quản lý công nghệ

Chịu trách nhiệm về tài liệu kỹ thuật

内容

引言....576

安全性....577

安装....582

操作....582

维护....584

故障排除.... 585

运输、存放和废弃处理....587

技术参数.... 588

注册商标....589

一致性声明....590

引言

产品说明
