Các Nguyên Tắc An Toàn

Cảnh báo tổng quát cách sử dụng an toàn dụng cụ điện cẩm tay

CẢNH BÁO

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi

cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giụt, gây cháy và/hay bị thương tật nghiệm trong.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuất ngữ “dung cụ điện cấm tay” trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của ban, loại sử dụng điện nguồn (có dây cấm điện) hay vận hành bằng pin (không dây cấm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tăm dễ gây ra tai nạn.
▶ Không vận hành dụng cụ điện cẩm tay trong môi trường dễ gây nổ, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bên cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cẩm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

▶ Phích cắm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bán và ố cấm đúng loại sẽ làm giám nguy cơ bị điện giụt.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giụt hơn nếu cơ thể bạn bị tiếp hay nổi đất.
▶ Không được đề dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị diện giụt.
▶ Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xác, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giut.
▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giám nguy cơ bị điện giut.

68|Tiếng Việt

▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị thiết bị ngắt mạch tự động RCD làm giám nguy cơ bị điện giut.

An toàn cá nhân

▶ Hây tinh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một mół hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như khấu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tất cho bản thân.
▶ Phòng tránh máy khởi động bắt ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cảm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cảm tay khi công tắc ở vị trí mở để dẫn đến tai nạn
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ diện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ diện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cẩm tay tốt hơn trong mọi tỉnh huống bắt ngò.
▶ Trang phục thích hợp. Không mặc quản áo rộng lùng thùng hay mang trang sức. Giữ tốc, quản áo và găng tay xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tốc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
▶ Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.

▶ Rút phích cảm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cảm tay trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cảm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cảm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ diện cấm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nút và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ diện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khá năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cẩm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ điện cẩm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ từng đúng chứng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh Báo An Toàn cho Máy Mài Hình Góc

Các cảnh báo an toàn dùng chung cho các hoạt động mài, chà nhám, chà bằng bàn chải kim loại hay cắt bằng đá cắt

▶ Dụng cụ điện cấm tay này được thiết kế để thể hiện chức năng như một máy mài, máy chà nhám, bàn chai kim loại hay máy cắt. Xin hãy đọc tất cả các cảnh báo an toàn, chỉ dẫn, hình ảnh minh họa và các đặc tính kỹ thuật được cung cấp kèm theo dụng cụ điện cấm tay này. Không tuân thủ các hướng dẫn được liệt kê dưới đây có thể dẫn đến việc bị điện giụt, gây cháy/hoặc bị thương tích nghiêm trọng.
▶ Dụng cụ điện cấm tay này không nên sử dụng để đánh bóng. Vận hành theo cách mà dụng cụ điện cấm tay không được thiết kế để sử dụng có thể dẫn đến việc gặp nguy hiểm và gây thương tích cho bản thân.
▶ Không sử dụng loại phụ tùng không được thiết kế chuyên dụng và đã được nhà sản xuất

Tiếng Việt|69

máy khuyến cáo. Chỉ vì phụ tùng có thể lắp vào được dụng cụ điện của bạn, nó không đảm bảo sự vận hành an toàn.

▶ Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ diện cẩm tay. Phụ tùng chay nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra.
Đường kính ngoài vัว dày phụ tùng của bạn phải nằm trong công suất danh định của dụng cụ điện của bạn. Không thể báo vệ hay điều khiển đúng cách được với phụ tùng không đúng kích cổ.
Đường ren của phụ kiện gần vào phải tương xứng với đường ren của trực máy mài. Đối với các phụ kiện bắt vào bằng bích, lỗ tâm của phụ kiện phải vừa khít với đường kính định vị của bích. Phụ kiện không thích hợp với vòng cũ lắp của dụng cụ điện sẽ chạy mất thăng bằng, rung dữ đội và có thể gây nên sự mất kiểm soát.
▶ Không được sử dụng phụ tùng đã bị hư hỏng. Trước mỗi lân sử dụng, kiểm tra phụ tùng giả dụ như là đĩa hạt mài xem có bị sứt mê hay rạn nứt, miếng đêm xem có bị rách hay quá mòn, bàn chai kim loại xem râu có bị gãy hay dính không chặt. Nếu dụng cụ điện hay phụ tùng bị roi xuống, kiểm tra xem có hư hỏng hay lắp phụ tùng còn tốt nguyên vào. Sau khi kiểm tra và lắp phụ tùng vào, bổ trí bản thân bạn và những người gần đó ra xa khởi các điểm tiếp cận được của phụ tùng đang quay và cho dụng cụ điện của bạn chạy với tốc độ không tải tối đa trong một phút. Phụ tùng bị hỏng thường thì sẽ bi văng võ ra trong thời điểm kiểm tra này.
▶ Hây mang trang bị bảo hộ vào. Tủy theo loại công việc, sử dụng chấn che mặt, kính chụp mắt hay kính bảo hộ. Đế thích hợp, mang mặt nạ chống bụi, đồ dùng bảo hộ tai nghe, găng tay và quản áo bảo hộ có khả năng ngăn bụi đá hay các mảnh võ của vật gia công bán vào. Sự bảo vệ mắt là phải có khả năng ngăn được các mảnh võ văng ra từ các ứng dụng khác nhau tạo nên. Mặt na chống bụi hay khẩu trang phải có khả năng lọc được các hạt nhỏ phát sinh ra từ chính các hoạt động máy của bạn. Kéo dài thời gian để tai trấn tiếp xúc với tiếng ổn có cường độ mạnh có thể gây điểm.
Bố trí những người đúng xem ở khoảng cách an toàn ra xa khởi nơi làm việc. Những ai đi vào khu vực làm việc phải có trang bị bảo hộ cá nhân. Mảnh vô của vật gia công hay của phụ tùng có khả năng văng ra và gây thương tích bên ngoài khu vực vận hành máy.
▶ Chỉ nấm giữ dụng cụ điện ở phần nấm đã được cách điện, khi vận hành máy ở nơi mà dụng cụ cắt có thể chạm phải đây điện được thiết kế

đấu không nhìn thấy được hay chính dây dẫn của máy. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giứt người vận hành máy.

▶ Đế dây điện tránh xa phụ tùng đang quay. Nếu sự kiểm soát dụng cụ điện bị mất, dây điện có thể bị cắt, tay hay cánh tay của bạn có thể bị quản lại và bị lôi vào phụ tùng đang quay.
▶ Không bao giờ được đặt dụng cụ điện xuống cho đến khi phụ tùng đã ngừng quay hoàn toàn. Phụ tùng đang quay có thể ăn vào vào bề mặt vật liệu và kéo dụng cụ điện ra khởi sự điều khiển của ban.
▶ Không cho dụng cụ điện hoạt động khi đang mang bên hông. Vô tình chạm vào phụ tùng đang quay, quân áo bạn có thể bị quản vào, kéo phụ tùng xia vào mình bạn.
▶ Thường xuyên làm sạch các khe thông gió của dụng cụ điện. Quạt gió môto sẽ kéo bụi nằm trong vỏ máy ra và sự tích tụ quá nhiều bột kim loại có thể gây nên các nguy hiểm về điện.
▶ Không được vận hành dụng cụ điện gần nơi có các chất dễ cháy. Tia lừa bắn ra có thể gây cháy các nguyên liệu này.
▶ Không sử dụng phụ tùng loại cân có chất lỏng làm mát. Sử dụng nước hay các loại chất lỏng làm mát khác có thể dẫn đến việc chết do điện giụt hay bị điện giụt.

Lực dội ngược và các cảnh báo liên quan

Dội ngược là một phần ứng đột ngọt do đã đang quay, miếng đêm, chối chà hay bất cứ phụ từng nào khác bị kẹt lại hay gặp trở ngại bất ngờ. Sự cố bị kep lại hay gặp trở ngại bất ngờ làm cho phụ từng đang quay nhanh chóng ngừng ngay hoạt động, hậu quá là làm cho dụng cụ điện cảm tay bị mất điều khiển nên quay ngược lại chiếu quay của phụ từng ngay thời điểm bị kep chặt. Ví dụ, nếu một đã hạt mài bị vật gia công chèn chặt hay bị kep lại, cạnh của đã đang tiến vào điểm bị kep có thể bập lên bề mặt của vật liệu làm cho đã leo ra hay bất ngược lai. Dĩa có thể nhảy chồm về phía trước hay văng ra khởi người điều khiển máy, tùy theo hướng chuyển động của đã ngay thời điểm bị kep. Trong trường hợp này, các đã dạng hạt có khả năng bị vô. Sự dội ngược là hậu quả của việc sử dụng dụng cụ diện cảm tay không đúng chức năng và/hay qui trình thao tác không đúng cách hoặc do điều kiện xấu và có thể tránh được bằng cách tuân theo các cách phòng trámh thích hợp được trình bày dưới đây.
▶ Luôn giữ chắc dụng cụ điện và tạo tư thế thân thể và cánh tay cho phép bạn chịu được lực dôi ngược. Luôn luôn sử dụng tay nằm phụ,

70 | Tiếng Việt

néu có kèm theo máy, để không chế tối đa các phán ứng dội ngược hay vận xoắn trong thời điểm khởi động. Người vận hành máy có thể kiểm soát được các phán ứng vận xoắn hay lực dội ngược nếu tuân thủ các chỉ dẫn phòng tránh đúng cách.

▶ Không bao giờ được để tay của bạn gần phụ tùng đang quay. Phụ tùng có thể động ngược lên tay của bạn.
▶ Không để người của bạn phổ ra trong phạm vi mà dụng cụ điện sẽ tới được nếu sự đội ngược xảy ra. Sự đội ngược sẽ làm quay dụng cụ điện về chiều ngược với chiếu chuyển động của dĩa tai thời điểm gặp sự cố.
▶ Hây đặt biệt lưu ý khi gia công các góc cạnh, cạnh bén v.v. Tránh không để phụ tùng bị này lên hay bị chèn chặt. Các góc, cạnh bén hay sự này lên có khuynh hướng làm cho phụ tùng đang quay bị trở ngại và làm mất điều khiển hay bị đội ngược.
▶ Không lắp lưới cửa xích, dao khác gỗ hay lưới cửa răng vào. Những loại lưới như vậy thường xuyên tạo ra sự đội ngược và làm mắt sự điều khiển dụng cụ điện.

Các hướng dẫn an toàn bổ sung thêm dành cho các hoạt động mài và cắt

▶ Chỉ sử dụng loại dĩa được khuyến cáo dùng cho dụng cụ điện của bạn và chẩn bảo vệ được thiết kế dành riêng cho loại dĩa được chọn. Các dĩa không được thiết kế cho dụng cụ điện cấm tay không thể báo vệ ta đúng cách và không an toàn.
▶ Bế mặt mài của dĩa có tâm dĩa được nén phải được lắp bên dưới mặt phẳng của cạnh chắn bảo vệ. Một dĩa được lắp không đúng cách như nhỏ ra khởi mặt phẳng của cạnh chắn bảo vệ, không thể bảo vệ thích đáng được.
▶ Chấn bảo vệ phải được gắn chắc chắn vào dụng cụ điện và đặt ở tư thế có độ an toàn tối đa, như thế, phần phổ ra của dĩa hướng về người vận hành máy là nhỏ nhất. Chấn bảo vệ giúp bảo vệ người vận hành máy tránh khởi các mảnh vô của dĩa, sự vô tình chậm phải dĩa và các tia lửa bản ra có thể gây cháy quân áo.
▶ Chỉ được sử dụng địa theo đúng khuyến cáo ứng dụng. Ví dụ: không được lấy cạnh của địa cắt để mài. Dĩa cắt dàng hạt được cấu tạo dùng chu vi ngoại biên địa để mài; Lực đẩy ngang áp vào các địa này có thể làm chúng vô vụn ra.
▶ Luôn sử dụng bích lắp còn tốt nguyên, đúng kích cỡ và hình dáng cho loại dĩa mà bạn chọn. Bích lắp đúng chủng loại chống dỡ cho dĩa, do đó làm giám khả năng võ dĩa. Bích lắp dùng cho dĩa cắt có thể khác với bích lắp dùng cho dĩa mài.

▶ Không sử dụng địa dùng cho dụng cụ điện lớn hơn đã bị mòn nhỏ lại. Dĩa được cấu tạo cho dụng cụ điện loại lớn không thích hợp với dụng cụ diện cấm tay nhỏ lại có tốc độ cao hơn và có thể bị vô tung.

Các cảnh báo an toàn cụ thể phụ thêm dành cho các hoạt động cắt bằng chất liệu hạt mài

▶ Không được làm dĩa cắt “bì kẹt” hay dùng sức ép thái quá đề dẻ máy. Không cố cắt sâu quá mức. Tạo lực áp quá đáng lên dĩa làm tăng sức tải và dễ làm dĩa bị xoắn vận hay bị kèm chặt trong đường cắt và có khả năng đội ngược hay vỡ dĩa xảy ra.
▶ Không để thân thể bạn ở vị trí cùng hàng hay là nằm sau dĩa đang quay. Ngay thời điểm vận động, khi dĩa đang di chuyển từ chỗ bạn ra ngoài, khả năng bị dôi ngược có thể xoay ngược cái dĩa đang quay tới trước và dụng cụ điện hướng thẳng đến người bạn.
Khi dĩa bị kẹt hay động tác cắt bị gián đoạn do bắt kỳ lý do gì, tất ngay dụng cụ điện và giữ nguyên dụng cụ điện cho đến khi dĩa ngừng quay hoàn toàn. Không bao giờ cố nhắc dĩa cắt ra khởi mạch cắt khi dĩa còn đang chuyển động, nếu không thì sự giật ngược có thể xây ra. Kiểm tra và có các hành động thích hợp để loại trừ nguyên nhân gây ra kẹt dĩa.
Không được mở máy lại để cắt khi dĩa còn nằm trong vật gia công. Hãy để cho dĩa chạy hết công suất và cần thận đưa vào mạch cắt lại. Dĩa có thể bị kep, leo lên trên hay giụt ngược nếu dụng cụ điện được khởi động lại khi còn ở trong vật gia công.
▶ Kê dỡ các tấm ván hay bắt cứ vật gia công quá khó nào để làm giảm thiếu thấp nhất nguy cơ làm địa bị kẹt hay bị đội ngược. Các vật liệu gia công lớn có khuynh hướng vống xuống do chính trọng lượng của chúng. Các vật kê dỡ phải được đặt dưới vật gia công, gần mạch cắt và gần rìa của vật gia công ở hai bên địa.
Hãy cản trọng hơn khi thực hiện việc “cắt mò” vào các bức tương có sẵn hay các khu vực không nhìn thấy được. Phân nhỏ ra của dĩa có thể cắt phạm vào ống dẫn khí đốt hay nước, đường điện hay các vật thể khác, sự cố này có thể gây ra sự đội ngược.

Các cảnh báo an toàn cụ thể dành cho các hoạt động chà nhám

Khi chà nhám, không được dùng giấy nhám dĩa lớn quá cổ. Tuân thủ theo khuyến cáo của nhà sản xuất khi chọn giấy nhám. Giấy nhám lớn hơn phủ tràn ra ngoài miếng lót chà nhám bộc lộ nguy cơ bị xé toạc và có thể gây sự oố bắt ngờ, làm rách dĩa, hay đội ngược.

Tiếng Việt|71

Các cảnh báo an toàn cụ thể dành cho các hoạt động đánh ráp bằng bàn chải kìm loại

▶ Căn nhận biết rằng râu chối bị bàn chải dầy văng ra ngay cả khi thao tác thông thường. Dùng đề ép râu bàn chải mạnh quá do bất bàn chải chịu lực tài quá mức. Râu kim loại có thể dễ dàng đảm thủng quân áo mỏng và/hay da.
▶ Nếu như việc sử dụng chấn bảo vệ được khuyến cáo dùng cho việc đánh ráp bằng bản chai kim loại, không được để cho râu kim loại của địa hay bản chai kim loại chạm vào chấn bảo vệ. Bản chai địa hay bản chai kim loại có thể nô rộng đường kính ra do chịu lực tái và lực ly tâm.

Các cảnh báo phụ thêm

Hãy mang kính bảo hộ.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình Công cộng địa phương để nhỏ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hóa hoan và diện giut. Làm hư hai đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giut.
▶ Nhà công tắc Tất/Mở ra và chuyển về vị trí tất khi nguồn diện cung cấp bị ngát, ví dụ., như khi bị mất diện hay khi phích cảm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát.
▶ Không được chạm vào địa mài hay đĩa cắt trước khi các đĩa này đã người. Dĩa có thể trở nên rất nóng trong lúc hoạt động.
▶ Kẹp chất vật gia công. Vật gia công được kép bằng một thiết bị kép hay bằng étô thì vững chắc hơn giữ bằng tay.

Mô Tà Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giụt, gây cháy và/hay bị thương tật nghiệm trọng.

Dành sử dụng cho

Máy được thiết kế để cắt, chà thô và chai các vật liệu bằng kim loại và đá mà không cân sử dụng nước. Khi cắt bằng chất liệu mài nén kết, cản phải sử dụng loại dưỡng cắt đặc biệt (phụ kiện). Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi. Với dụng cụ mài thích hợp, máy có thể sử dụng để mài bằng dĩa mài.

Biểu trưng của sản phẩm

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ánh.

1 Nút khóa trục
2 Công tắc Tất/Mồ
3 Nút nhà khóa của công tắc Tất/Mở
4 Chia vǎn dai ốc kết hợp dành cho trục máy mài M 10
5 Tay nấm phụ (có bề mặt nấm cách điện)
6 Trục máy mài
7 Chấn bảo vệ dùng để chà nhám
8 Vít khóa của chắn bảo vệ

9 Bích lấp

10 Día mài*

11 Dai ốc chăn

12 Đầu mài hạt cac-bua*

13 Chán báo vệ dùng để gia công cắt*

14 Día cát*

15 Chấn bảo vệ tay*

16 Día chà cao su*

17 Giấy nhám*

18 Đai ốc tròn*

19 Bàn chái kim loại tròn*

20 Duống cắt với chấn bảo vệ việc hút bụi*

21 Dĩa cắt hạt kim cương*

22 Tay nám (bê mặt nám cách điện)

*Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được glao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy mài dạng góc		GWS 8-100 Z	GWS 8-115 Z
Mã số máy		3 601 H31 5..	3 601 H31 5..
Công suất vào danh định	W	8	0
Công suất ra	W	5	0

Các giá trị đã cho có hiệu lực cho diện thể danh định [U] 230 V. Đối với diện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Bosch Power Tools 1 609 92A 1WG | (20.7.16)

72 | Tiếng Việt

Máy mài dạng góc	GWS 8-100 Z		GWS 8-115 Z
Tốc độ danh định	v/p 11000 11000
Đường kính dĩa mài, tối đa.	mm 100 115
Đường ren của trục máy mài		M 10 M 14
Chiều dài ren (tối đa) của trục máy mài	mm 17 17
Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuấn EPTA 01:2014)
- cùng với tay nấm giảm chắn phụ	kg	2,0	2,0
- cùng với tay nấm tiêu chuẩn phụ	kg	1,9	1,9
Cấp độ bảo vệ		☐/II /II	☐

Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Sự lắp vào

Lắp Các Bộ Phận Bảo Vệ vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Ghi Chú: Trong quá trình vận hành mà sau đó dĩa bị vô hay các chỉ tiết dùng lắp ráp nằm trên chắn bảo vệ/dụng cụ điện bị hóng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phán “Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng”).

Chấn Bảo Vệ Dùng Đế Chà Nhám

Lắp chắn bảo vệ 7 lên trên vòng cổ trục. Chỉnh đặt vị trí của chắn bảo vệ 7 phù hợp với yêu cầu của công đoạn gia công. Khóa chắn bảo vệ 7 bằng cách tiết chặt vít khóa chắn 8 bằng chia vận kết hợp 4.

▶ Chỉnh đặt chấn bảo vệ 7 theo cách này ngăn được tia lửa bán vẽ hướng vẽ người vận hành máy.

Ghi chú: Chữ số mã hóa trên chắn bảo vệ 7 bảo đảm ràng chỉ có chắn bảo vệ đúng với loại máy mới có thể lắp vào được.

Chán Bảo Vệ Dùng Đế Cát

▶ Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chấn bảo vệ để cắt 13.
▶ Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.

Chấn bảo vệ dùng để cắt 13 được lập vào giống như cách lập chấn bảo vệ dùng để chà nhám 7.

Dương Cất có Chấn Bảo Vệ dành cho việc Hút Bụi

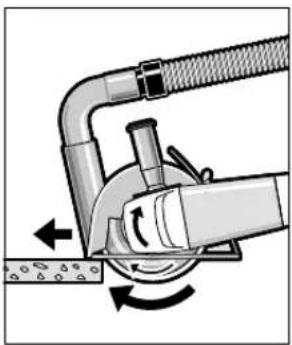

Dương cắt có chắn bảo vệ dành cho việc hút bụi 20 được lắp vào giống như cách gắn chắn bảo vệ dành cho gia công mài 7.

Tay nám phụ

▶ Chỉ vận hành máy của bạn khi đã gắn tay nằm phụ 5.

Vặn tay nằm phụ vào 5 vào trên bên phải hay trái dấu máy tùy theo cách thức thao tác.

Chấn Bảo Vệ Tay

▶ Dùng cho việc vận hành với dĩa chà cao su 16 hay với bàn chải kim loại/bàn chải dĩa/dĩa chà gập nếp, luôn luôn gắn chắn bảo vệ tay vào 15.

Chẩn bảo vệ tay 15 được bắt chất cùng với tay nằm phụ 5.

Lắp Dụng Cụ Mài

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Không được chạm vào địa mài hay địa cắt trước khi các địa này đã người. Dĩa có thể trợ nên rất nóng trong lúc hoạt động.

Làm sạch trục máy mài 6 và tất cả bộ phận sắp được lắp vào.

Để cập chặt hay tháo lỏng dụng cụ mài, khóa trục máy mài bằng nút khóa trục 1.

▶ Cháo nút khóa trực hoạt động khi trực máy mài đã đúng yên. Nếu không, máy có thể bị làm hồng.

Dĩa Mài/Cắt

Hãy lưu ý đến kích cổ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hồ. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp.

Khi sử dụng địa cắt hạt kim cương, hãy lưu ý mũi tên chỉ chiếu quay trên địa cắt kim cương và chiếu quay

Tiếng Việt|73

của máy phải cùng chiếu (xem phân mũi tên chỉ chiếu quay in dập trên dấu máy).

Xem trang hình ánh để biết các bước lắp ráp.

Đế bắt chặt difa mài/cát, văn đai ốc chặn 11 vào và siết chặt đai ốc lại bằng chia văn kết hợp 4.

▶ Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đám bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác.

Dĩa chà gắp nép

▶ Đế vận hành với địa chà gắp nếp, luôn luôn gắn chắn bảo vệ tay 15 vào.

Dĩa Chà Cao Su

▶ Đế vận hành với địa chà để cao su 16, luôn luôn gắn chắn bảo vệ tay 15 vào.

Xem trang hình ảnh để biết các bước lắp ráp.

Văn đai ốc tròn 18 vào và tiết chặt đai ốc lại bằng chia văn kết hợp 4.

Bàn Chải kim loại/Bàn Chải Dĩa

▶ Đế vận hành với bàn chai kim loại/bàn chai dĩa, luôn luôn gắn chắn bảo vệ tay 15 vào.

Xem trang hình ánh để biết các bước lắp ráp. Bàn chải kim loại/bàn chải difa phải vận được hết vào tận vòng ren cuối của trực máy mài cho đến khi nằm chắc sát vào bích lắp của trực máy mài. Siết chặt bàn chải kim loại/bàn chải difa lại bằng khóa mở miệng hai châu.

Các Dụng Cụ Mài Được Chấp Nhận

Tất cả các dụng cụ mài được để cập trong các trang hướng dẫn sử dụng đều có thể sử dụng.

Tốc độ cho phép [v/p] hay tốc độ quay của chu vi vòng tròn [mét/giây] của dụng cụ mài sử dụng ít nhất phải phù hợp với tiêu chuẩn đã cho trong biểu mẫu.

Vì vây, phải lưu ý đến giới hạn được phép quay/tốc độ của chu vi vòng tròn ghi trên nhân của dụng cụ mài.

	tói đa. [mm]		[mm]	[IMAGE]	[mét/ giây]
	D	b d [v/p]
b	100	6	16	11000	80
	115	6	22	11000	80
D	100	-	-	11000	80
	115	-	-	11000	80

	tói da. [mm]		[mm]		[mét/ giây]
	D b d [v/p]
	70	30	M 10	11000	45
	70	30	M 14	11000	45

Xoay Đầu Máy

▶ Trước khi tiến hành bắt cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

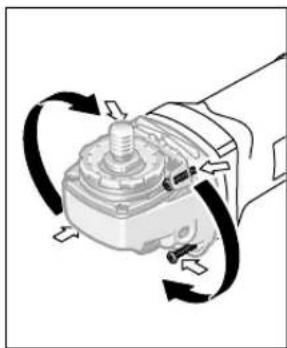

Đâu máy có thể xoay được đối với vỏ máy ở vào 90° nắc. Bằng cách này, công tắc Tắt/Mở có thể mang lại vị trí thuận lợi hơn đối với các tỉnh huống gia công đặt biệt, vd., gia công cắt có sử dụng dưỡng cắt có chắn bảo vệ việc hút bụi 20 hay cho người thuận tay trái.

Tháo hết cá bốn vít ra. Xoay dấu máy thật cần thận, mà không để rời ra khởi vỏ máy, về vị trí mới. Bắt vít vào và tiết chặt cá bốn vít lại lân nữa.

Hút Dăm/Bụi

▶ Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hai đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gắn bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

• Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
• Tạo không khí thông thoáng nơi làm việc.
• Khuyến nghi nên mang mặt nạ phòng độc có bộ loc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

▶ Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lữa.

74|Tiếng Việt

Vận Hành

Bắt Đầu Vận Hành

▶ Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với diện thế đã ghi rõ trên nhân máy.
▶ Chỉ nấm dụng cụ điện nơi có bề mặt cách điện 22 và tay nấm phụ 5. Các phụ kiện có thể chạm vào dây điện bị đặt khuất hay chính dây máy. Phụ kiện tiếp xúc với dây “có điện” có thể làm cho các bộ phận để trấn “có điện” và giụt người sử dụng máy.

Khi vận hành máy có nguồn cấp điện tử máy phát điện cơ động, loại máy không có đủ điện dung duy trì hoặc không được trang bị bộ phân kiểm soát điện thể, có phần khuyến đại dòng điện khởi động thích hợp, không đạt hiệu suất hay có thể xây ra những dấu hiệu bắt thường khi mở máy.

Xin vui lòng xem xét sự thích hợp của máy phát điện đang được sử dụng, đặt biệt đối với nguồn diện thế cung cấp và tấn số.

Bật Mở và Tất

Đế khởi động máy, trước hết dấy nút khóa chặn 3 về phía sau và sau đó, nhân công tắc Tất/Mỏ 2 vào và giữ nhân công tắc.

Đế tất máy, nhà công tắc Tất/Mỏ 2 ra.

▶ Kiểm tra các dụng cụ mài trước khi sử dụng. Dụng cụ mài phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là một phút. Không được sử dụng dụng cụ mài bị hồng, chạy lệch tâm hay bị rung lắc. Dụng cụ mài bị hồng có thể vô tung và gây thương tích.

Hướng Dẫn Sử Dụng

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Vận dụng sự thận trọng khi cắt rãnh vào các vách tưởng có cấu trúc phúc hợp; xem Phân "Thông Tín Vế Cấu Trúc".
▶ Kẹp chất vật gia công nếu vật đó không cố định được do sức nặng của chính nó.
▶ Không được bắt máy làm việc quá sức đến mức máy bị liệt.
▶ Sau khi để dụng cụ diện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vải phút để làm người dụng cụ cắt/mài xuống.
▶ Không được chạm vào địa mài hay đĩa cắt trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.
▶ Không được sử dụng dụng cụ điện cùng chung với giá cắt.

Chà Nhám Thô

▶ Không bao giờ được sử dụng dia cắt để chà thô.

Hiệu quả chà thô tốt nhất đạt được là khi ta chỉnh đặt máy ở góc từ 30° đến 40°. Di chuyển máy qua lại với lực áp máy vừa phải. Với cách thức này, vật gia công không bị quá nóng, không làm bạc màu và không tạo các rãnh xước.

Dĩa chà gắp nép

Với đĩa chà gấp nếp (phụ kiện), ta có thể gia công vật liệu có bề mặt cong và nghiêng.

Dĩa chà gắp nếp có tuổi thọ tương đối cao hơn đáng kể, độ ổn thấp và nhiệt độ chà thấp hơn so với dĩa chà thông thường.

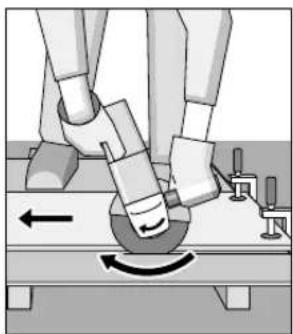

Cắt Kim Loại

▶ Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chẩn bảo vệ để cắt 13.

Khi cắt, gia công với mức độ vừa phải, thuận theo loại vật liệu đang cắt mà gia công cho thích hợp. Không được tạo áp lực lên địa cắt, không làm máy bị nghiêng hay dao động.

Không được làm giảm tốc độ đang quay của địa xuống bằng cách tạo lực hám lên một bên mặt hỏng địa.

Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đúng. Nếu không như vậy, có sẵn nguy cơ bị đẩy mà không điều khiển được máy ra khởi mach cắt.

Khi cắt một thanh vật liệu có mặt nghiêng và góc vuông, tốt nhất là bất dấu tại điểm có thiết diện nhớ nhất.

Cắt Đá

▶ Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.
▶ Hây mang mặt nạ chống bụi.
▶ Máy có thể chỉ được sử dụng để cắt/mài khô.

Đế cắt đá, cách tốt nhất là sử dụng dĩa cắt kim cương.

Khi sử dụng dưỡng cắt có chắn bảo vệ dành cho việc hút bụi 20, máy hút bụi phải thích hợp cho việc hút bụi nề xây dựng. Hăng Bosch có máy hút bụi thích hợp cho công việc này.

Tiếng Việt|75

Bật công tắc lên và dưa phần trước của dưỡng cắt lên trên vật gia công. Đầy nhẹ máy tới cho ăn vào vừa phải, tùy theo loại vật liệu gia công mà thích nghi. Để cắt loại vật liệu đặt biết rắn, vd., bê-tông có mật độ sỏi cao, đĩa cắt hạt kim cương có thể bị quá

nóng và hậu quá là bị hư hóng. Sự cố này được biểu hiện rõ bằng tia lǚa bắn ra vông tròn, quay cùng với difa cát.

Trong trường hợp này, ngùng ngay công việc cắt và làm cho dĩa cắt người xuống bằng cách cho máy chạy với tốc độ tối đa không tải một thời gian ngắn.

Tiến độ gia công bị giảm thấy rõ và tia lửa bán ra vống tròn là biểu hiện của địa cắt đã bắt đầu cùn. Cắt lui nhanh gọn vào vật liệu có chất mài mòn (vd., gạch với pha cát) có thể mài cho địa bên lại.

Thông Tin Vế Cấu Trúc

Cắt rãnh trên các vách tưởng có kết cấu phúc hợp phải tuân theo Tiêu chuẩn DIN 1053 Phân 1, hay theo qui dinh của nước sở tai.

Những qui định này phải được tuân thủ trong moi tinh huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cẩm điện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sach.
Trong điều kiện giới hạn tuyệt đối, luôn luôn sử dụng máy hút bụi trong khả năng có thể. Thời sạch các khe thông gió thường xuyên và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khì gia công kim loại, các loại mặt bụi dẫn điện có thể lot vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng.

Xin vui lòng bảo quản và giữ gìn tay nằm và phụ tùng cẩn thận.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hằng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch Vụ Sau Khi Bán và Dịch Vụ Úng Dùng

Bộ phân phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây:

www.bosch-pt.com

Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Việt Nam

Công ty Trách Nhiêm Hữu Hạn Robert Bosch

Việt Nam, PT/SVN

Phường 25, Quận Bình Thạnh

Thành Phố Hồ Chí Minh

Viêt Nam

Tel.: [phone] Ext 413

Fax: [phone]

[e-mail]

www.bosch-pt.com

Thải bō

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bó dụng cụ điện vào chung với rác sinh hoạt!

Được quyền thay đổi nội dung mà không phải thông báo trước.
