| Loại sản phẩm | Máy bắt vít không dây |
| Nhãn hiệu | Bosch |
| Mẫu mã | GTB 185-LI Professional |
| Điện áp danh nghĩa | 18 V |
| Tốc độ không tải | 0 – 4500 vòng/phút |
| Mô-men xoắn tối đa (vặn vít mềm) | 5,0 Nm (theo ISO 5393) |
| Đầu kẹp dụng cụ | Lục giác trong 1/4" |
| Đường kính vít tối đa | 6 mm |
| Trọng lượng (theo EPTA) | 1,3 – 2,3 kg (tùy theo pin) |
| Pin tương thích | GBA 18V... / ProCORE18V... (Lithium-Ion) |
| Bộ sạc tương thích | GAL 18..., GAX 18..., GAL 36... |
| Mức áp suất âm thanh | 76 dB(A) |
| Mức công suất âm thanh | 87 dB(A) |
| Rung động (khi bắt vít) | < 2,5 m/s² (độ không đảm bảo K = 1,5 m/s²) |
| Hiển thị mức pin | Đèn LED xanh (tùy theo cục pin) |
| Chức năng chính | Điều chỉnh tốc độ liên tục, chặn độ sâu có thể đảo ngược, chế độ PowerSAVE, đèn LED chiếu sáng vùng bắt vít, kẹp thắt lưng |
| Bảo vệ pin | Bảo vệ tế bào điện tử (ECP) chống xả sâu, bảo vệ quá tải và quá nhiệt |
| Bảo dưỡng | Làm sạch các khe thông gió bằng bàn chải khô; giữ tay cầm sạch và khô |
| An toàn | Đọc tất cả các hướng dẫn an toàn trước khi sử dụng; khuyến nghị mang thiết bị bảo hộ cá nhân |
| Nhiệt độ sử dụng | Từ -20 °C đến +50 °C |
Câu hỏi thường gặp - GTB 185-LI Professional BOSCH
Câu hỏi của người dùng về GTB 185-LI Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Tuốc nơ vít ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GTB 185-LI Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GTB 185-LI Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GTB 185-LI Professional BOSCH
Bán góc hướng dẫn sử dụng
Tiếng Việt.... Trang 55
عربية 62
68 فارسی صفحه
CE
4
Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. ▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
56 | Tiếng Việt
An toàn về điện
Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đầy mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. ▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.
An toàn cá nhân
Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân.
Không rượu người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cầm tay
Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. ▶ Rút phích cắm ra khỏi nguồn điện và/ hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tối. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.
Sử dụng và bảo quản dụng cụ dùng pin
▶ Chỉ được sạc pin với bộ sạc do nhà sản xuất chỉ định. Bộ sạc phù hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tích hoặc cháy. Khi không sử dụng pin, để xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hoặc các vật kim loại nhỏ khác, có thể tạo sự kết nối từ một cực này với cực khác. Sự chập mạch của các cực với nhau có thể gây bỏng hoặc cháy. Bảo quản ở nơi tối, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây kích ứng hoặc bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. Không đặt bộ pin hoặc dụng cụ gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn sạc và không sạc bộ pin hoặc dụng cụ ở ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Sạc không đúng cách hoặc ở nhiệt độ ngoài phạm vi sạc đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.
Bảo dưỡng
Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.
Các hướng dẫn an toàn cho tua-vít
Chỉ cấm dụng cụ điện tại các bề mặt cấm nằm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Dụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. Không được tháo pin ra. Nguy cơ bị chập mạch. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.
Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.
Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.
58 | Tiếng Việt
Sử dụng đúng cách
Máy được thiết kế để tháo hoặc bắt vít.

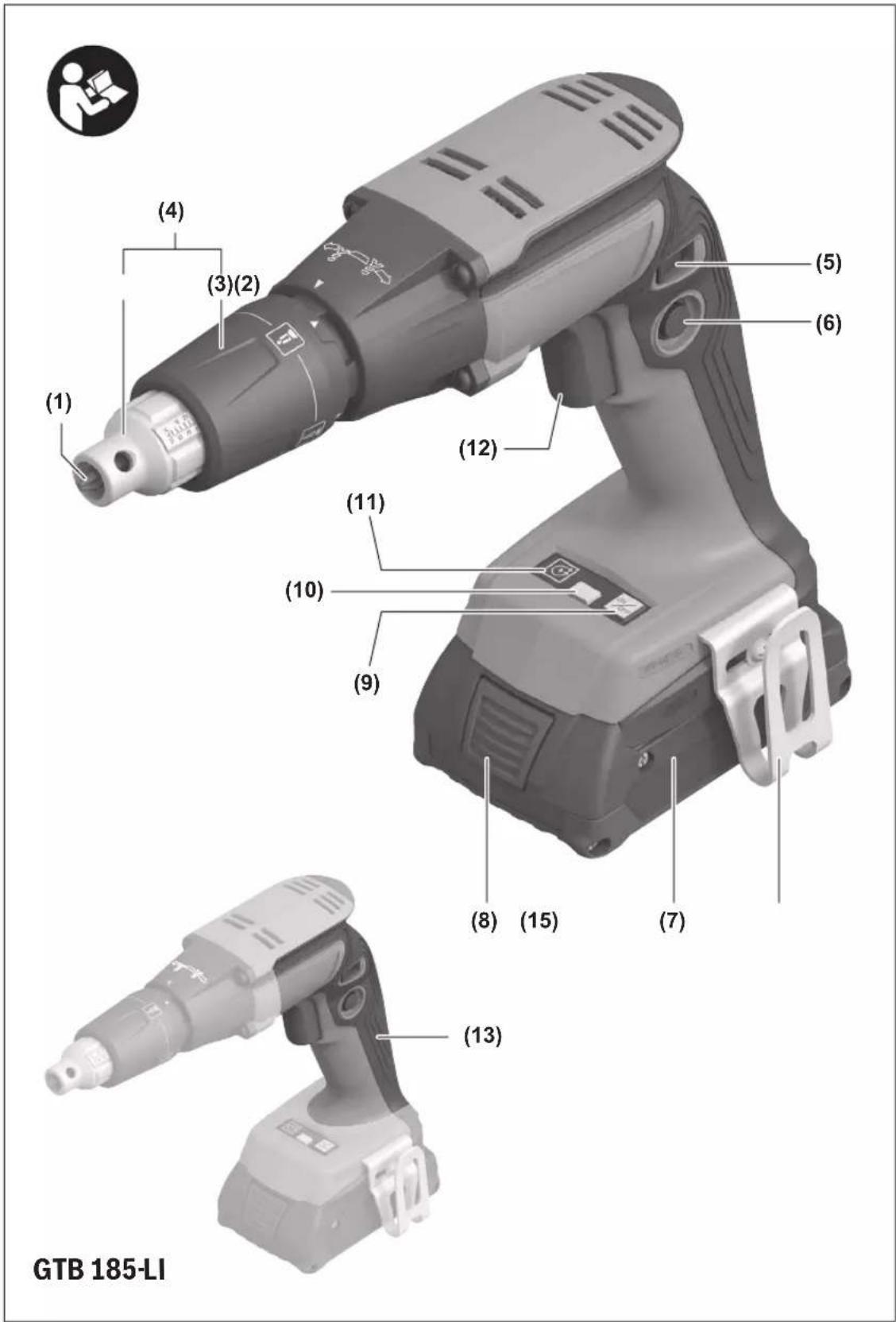

Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.
(1) Đầu chìa vặn vít (2) Ống chặn (3) Măng xông điều chỉnh cho cỡ định độ sâu đảo (4) Cố định độ sâu đảo (5) Gạc vặn chuyển đổi chiều quay (6) Nút khoá giữ của công tắc bật/tắt (7) Pin a) (8) Nút tháo pin (9) Nút bật/tắt PowerSAVE (10) LED để chiếu sáng các điểm vít (11) Hiển thị LED PowerSAVE (12) Công tắc Tắt/Mở (13) Tay nắm (có bề mặt nắm cách điện) (14) Ống cặp mũi khoan vạn năng (15) Móc cài dây thắt lưng a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Máy vặn vít chạy pin | GTB 185-LI | |
| Mã số máy | 3 601 JK7 0.. | |
| Điện thể danh định | V= 18 | |
| Tốc độ không tải A) | min -1 | 0-4500 |
| lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm dựa theo tiêu chuẩn ISO 5393 A) | Nm 5,0 | |
| Phân lắp dụng cụ | 1/4" Ôc-vít sáu cạnh | |
| ∅ vít máy tối đa | mm | 6 |
| Trọng lượng theo EPTA-Procedure 01:2014 B) | kg 1,3-2,3 | |
| Nhiệt độ môi trường được khuyến nghi khi sạc | °C 0 ... +35 | |
| Nhiệt độ môi trường cho phép trong quá trình vận hành C) và trong quá trình lưu trữ | °C -20 ... +50 | |
| Pin được khuyến dùng | GBA 18V...ProCORE18V... | |
| Máy vặn vít chạy pin | GTB 185-LI |
| Thiết bị nạp được giới thiệu | GAL 18...GAX 18...GAL 36... |
A) Được đo ở 20–25 °C với pin GBA 18V 2.0Ah. B) Đã đo với GBA 18V 1.5Ah và GBA 18V 12Ah C) hiệu suất giới hạn ở nhiệt độ <0 °C
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm, ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac.
Pin
Khi mua dụng cụ điện chạy pin, có thể không kèm pin. Ngay cả khi pin được bao gồm trong phạm vi giao hàng, bạn có thể tháo pin ra.
Sạc pin
▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.
Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ dung lượng, hãy sạc đầy pin trước khi sử dụng lần đầu tiên.
Lắp pin
Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.
Tháo pin ra
Để tháo pin, hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.
Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Chừng nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo.
Đèn báo trạng thái nạp pin
Lưu ý: Không phải mọi loại pin đều có hiển thị mức sạc.
Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn.
Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc. Điều này cũng có thể thực hiện khi ắc quy được tháo ra.
Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế.
Kiểu pin GBA 18V...
LED Dung lượng
| Đèn sáng liên tục 3× màu xanh lá 60–100 % |
| Đèn sáng liên tục 2× màu xanh lá 30–60 % |
| Đèn sáng liên tục 1× màu xanh lá 5–30 % |
| Đèn nhắp nháy 1× màu xanh lá 0–5 % |
Kiểu pin ProCORE18V...
LED Dung lượng
| Đèn sáng liên tục 5× màu xanh lá 80–100 % |
| Đèn sáng liên tục 4× màu xanh lá 60–80 % |
| Đèn sáng liên tục 3× màu xanh lá 40–60 % |
| Đèn sáng liên tục 2× màu xanh lá 20–40 % |
| Đèn sáng liên tục 1× màu xanh lá 5–20 % |
| Đèn nhắp nháy 1× màu xanh lá 0–5 % |
Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin
Bảo vệ pin khỏi sự ẩm ướt và nước. Chỉ bảo quản pin trong khoảng nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.
Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch.
Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện cho thấy rằng pin đã hết công dụng và phải được thay.
Quy trình hoạt động được chia ra làm hai giai đoạn.
Sự lắp vào
Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.

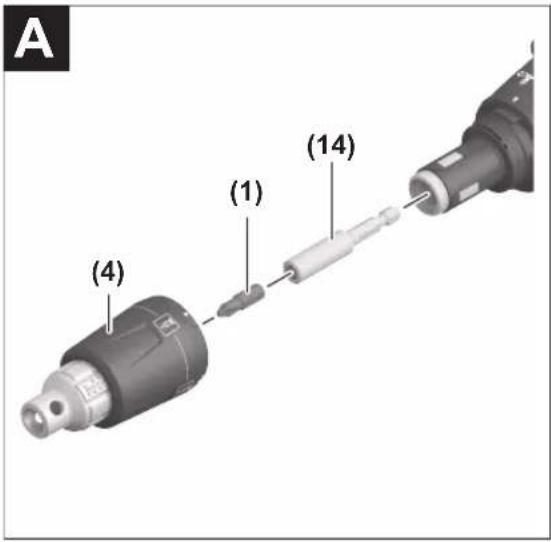

Thay dụng cụ (xem Hình A)
Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.
Hãy rút cố định độ sâu (4) khỏi dụng cụ điện. Kéo đầu chìa vặn vít (1) ra. Nếu cần, ống cặp mũi
Khoan vạn năng cũng có thể được (14) tháo ra và thay thế. Nếu cần, hãy sử dụng kèm.
Cảm lại cỡ định độ sâu sau khi thay dụng cụ (4).
Vận Hành
Bắt Đầu Vận Hành
Tháo Pin
Hướng dẫn: Việc sử dụng pin không phù hợp với dụng cụ điện có thể dẫn đến lỗi chức năng hoặc gây hồng dụng cụ điện.
Đặt gạc văn chuyển đổi chiếu quay (5) vào giữa để tránh vô tình bật. Hãy lắp pin đã sạc (7) vào tay cầm, đến khi nó được gài vào khớp và nằm chính xác trên tay cầm.
Điều chỉnh hướng xoay (xem Hình E-F)
Với gạc văn chuyển đổi chiếu quay (5) bạn có thể thay đổi hướng xoay của dụng cụ điện. Tuy nhiên, việc này không thực hiện được khi công tắc Tất/Mở được nhấn (12).
Chiều quay phải: Hãy đẩy gạc vận chuyển đối chiếu quay (5) ở bên trái của dụng cụ điện theo hướng của mặt trước của dụng cụ điện. Gạc vận chuyển đối chiếu quay (5) ở phía bên phải của dụng cụ điện ra sau. Chiều quay trái: Hãy đẩy gạc văn chuyển đổi chiếu quay (5) ở bên trái của dụng cụ điện ra sau (tức là cách xa mặt trước của dụng cụ điện). Gạc văn chuyển đổi chiếu quay (5) ở phía bên phải của dụng cụ điện ra trước.
Bật Mở và Tắt
Để vận hành thử dụng cụ điện, hãy nhấn công tắc Tắt/Mở (12) và nhấn giữ.
Đèn LED bật sáng khi công tắc tắt/mở được nhấn một nửa hoặc nhấn hết cỡ (12) và cho phép chiếu sáng điểm vít ở các điều kiện chiếu sáng kém.
Để khóa công tắc bật/tắt đã nhấn (12), hãy nhấn nút khóa giữ (6).
Để tắt dụng cụ điện, hãy nhả công tắc bật/tắt (12) hoặc nếu nó được khóa bằng nút khóa giữ (6), hãy nhấn nhanh công tắc bật/tắt (12) và nhả.
Điều chỉnh tốc độ
Bạn có thể điều tiết liên tục số vòng quay của dụng cụ điện đã bật, tùy vào việc bạn nhấn công tắc Tắt/Mở (12) như thế nào.
Nhấn nhẹ trên công tắc Tắt/Mở (12) sẽ kích hoạt số vòng quay thấp. Tăng lực nhấn lên công tắc làm tăng tốc độ quay.
Vặn vít vào
Để vặn vít vào, hãy dẫn vít vào dấu chia vặn vít (1). Vít được giữ nhờ lực giữ chặt bằng từ tính của ống cấp mũi khoan vặn năng (14). Hãy đẩy gạc chuyển đổi chiều quay (5) ở bên trái của dụng cụ điện về phía mặt trước của dụng cụ điện. Bật
60 | Tiếng Việt
dụng cụ điện và nhấn đinh nhọn của vít thật mạnh vào phôi gia công. Vít được vặn vào phôi gia công cho đến khi đạt được độ sâu vặn vào đã đặt. Cỡ định độ sâu đảo (4) chạm vào phôi gia công và hệ dẫn động được tắt; do đó ống cấp mũi khoan vặn năng (14) không xoay thêm. Kiểm tra độ sâu bắt vít và chỉnh lại cỡ định độ sâu đảo (4) nếu cần.

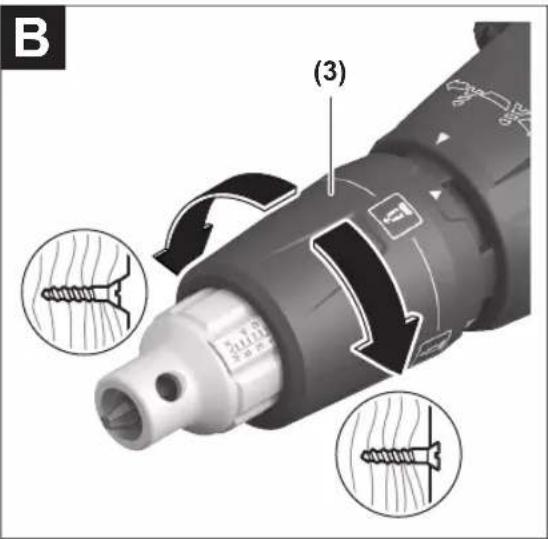

Cài đặt độ sâu bắt vít: (xem hình B)
Với măng sông điều chỉnh (3), độ sâu bắt vít X của dấu vít trong phôi gia công có thể được chọn trước.
Xoay măng sông điều chỉnh (3) vào vị trí của độ sâu vặn vít mong muốn. Số trên thang đo (thấy rõ trên mép của măng sông điều chỉnh (3)) có thể được dùng làm điểm tham chiếu cho vị trí vặn vít mong muốn của bạn.
Xoay măng sông điều chỉnh (3) theo
chiều kim đồng hồ để có độ sâu bắt vít lớn hơn, xoay ngược chiều kim đồng hồ để có độ sâu bắt vít nhỏ hơn. Bằng cách xoay măng sông điều chỉnh (3) qua vị trí MAX, nó được tháo hoàn toàn khỏi ống chặn (2).
Cách tốt nhất để xác định cài đặt cần thiết là bắt vít thử.

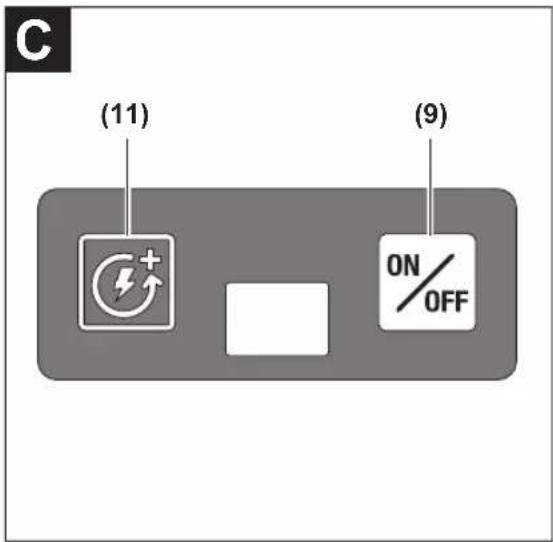

Chế độ PowerSAVE (xem Hình C)
Nhấn nhanh nút bật/tắt PowerSAVE (9) để kích hoạt chế độ PowerSAVE. Hiển thị LED PowerSAVE (11) sáng lên. Sau đó nhấn nhanh công tắc bật/tắt (12) và khóa lại
bằng cách nhấn nút khóa giữ (6). Động cơ vẫn bị kích hoạt/tháo ngay cả khi công tắc bật/tắt (12) được nhấn. Bây giờ hãy ấn nhẹ dụng cụ điện vào phôi gia công để kích hoạt động cơ.
Nếu dụng cụ điện không được dùng trong 30 phút, hiển thị LED PowerSAVE sẽ tắt (11). Để kích hoạt lại chế độ PowerSAVE, hãy nhả khóa bằng cách nhấn nhanh công tắc bật/tắt (12). Sau đó nhấn lại công tắc bật/tắt (12) và khóa bằng nút khóa giữ (6). Hiển thị LED-PowerSAVE (11) lại sáng.
Cố định độ sâu đảo (xem Hình D)
Để nhà vít hãy căn chỉnh mũi tên trên măng xông điều chỉnh (3) và vỏ hộp số của dụng cụ điện. Kéo măng xông điều chỉnh (3) ra sau cho đến khi không có khe hở trên vỏ hộp số và nghe thấy
tiếng khớp. Đầu chìa vặn vít (1) giờ có thể thấy rõ. Dụng cụ điện đã sẵn sàng để nhà hoặc tháo vít. Hãy đẩy gạc vặn chuyển đổi chiều quay (5) ở bên trái của dụng cụ điện ra sau (tức là cách xa mặt trước của dụng cụ điện). Gạc vặn chuyển đổi chiều quay (5) ở phía bên phải của dụng cụ điện ra trước. Bật công tắc cho máy hoạt động.
Hướng dẫn: Việc nhà vít cũng có thể được thực hiện bằng cách tháo hoàn toàn cỡ định độ sâu đảo (4).
Cố định độ sâu (4) không thể kéo lùi, nếu măng xông điều chỉnh (3) ở trong hoặc ở trên vị trí MAX.
Bảo vệ chống quá tải dựa trên nhiệt độ
Trong quá trình sử dụng sắp tới, không được để dụng cụ điện bị quá tải. Khi vận hành liên tục hoặc khi không nằm trong khu vực nhiệt độ pin cho phép, tốc độ vòng quay sẽ giảm. Dụng cụ điện chỉ chạy với công suất ra tối đa sau khi đạt nhiệt độ pin cho phép.
Bảo Vệ Chống Sự Phóng Điện Quá Nhiều
Pin Li-Ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa.
Hướng Dẫn Sử Dụng
Móc cài dây thắt lưng
Với móc cài dây thắt lưng (15), bạn có thể treo dụng cụ điện, ví dụ, vào đai lưng. Sau đó bạn sẽ có hai tay tự do và dụng cụ điện sẽ luôn luôn dễ sử dụng.
Bảo Dưỡng và Bảo Quản
Bảo dưỡng và làm sạch
▶ Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích nếu vô tình kích hoạt công tắc Tất/Mở.
Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:
www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
Việt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn
Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.
Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.
Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.
Sự thải bỏ
Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.
Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!
Pin/ắc quy:
Li-ion:
Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 61).
