HƯỚNG DẪN NGƯỜI DÙNG GKF 18V-8 Professional BOSCH

vi Bàn gốc hướng dẫn sử dụng

Tiếng Việt.... Trang 81

90 عربيFacebook

98 فارسی صفحه

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới dây có thể bị diện giật, gây cháy và /hay bị thương tất nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

82 | Tiếng Việt

Thuật ngữ "dung cụ điện cấm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của bạn, loại sử dụng điện nguồn (có dây cấm điện) hay vận hành bằng pin (không dây cấm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tắm dẽ gây ra tai nạn.
Không vận hành dụng cụ điện cẩm tay trong môi trường dễ gây nó, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dung cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gân khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bản và ố cấm đúng loại sẽ làm giảm nguy cơ bị điện giut.

Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.

Không được đề dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.

Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cầm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hóng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.

Khi sử dụng dụng cụ diện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi âm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giám nguy cơ bị điện giứt.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như

khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thường tất cho bản thân.

▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dung cụ điện cấm tay khi công tắc ở vị trí mô dễ dẫn đến tai nạn.

Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phân quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.

Không rurơn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngờ.

Trang phục thích hợp. Không mặcn quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.

▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.

Không để thói quen do sử dụng thường xuyên dụng cụ quiến bạn trở nên chủ quan và bờ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tic tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.

Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.

Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.

Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay

hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chí cách sử dụng.

Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiếu tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
▶ Giữ tay cấm và bề mặt nấm luôn khô ráo, sạch sẽ và không dính dấu mô. Tay cấm và bề mặt nấm trơn trượt không dem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ diện cảm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bắt cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kep giấy, tiến xu, chia khoa, dinh, óc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nói tiếp từ một dấu cực với một dấu cực khác. Sự chấp mạch của các dấu cực với nhau có thể gây bồng hay cháy.
Bảo quản ở tình trạng tối, dung dịch từ pin có thể túa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hây xối nước để rửa. Nếu dung dịch vào mất, cân thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bông.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hồng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng

dãn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cảm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các huống dẫn an toàn cho phay cạnh

Sử dụng các kepada hoặc cách thực tiễn khác để cố định và đồ phôi gia công vào sản thao tác cố định. Việc cấm phôi gia công bằng tay hoặc tưa người vào phôi gia công làm cho nó để đồ và có thể dẫn đến mất kiểm soát.
▶ Tốc độ danh định của máy phay phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ diện cấm tay. Máy phay chay nhanh hơn tốc độ danh định của chúng có thể văng vô ra.
Máy phay hay bất ký loại phụ từng nào khác phải vừa văn phù hợp với giá đỡ dụng cụ (mâm cấp) của dụng cụ điện. Mũi phay mà không vừa khít chính xác với phần cấp dụng cụ của máy sẽ quay không đều, rung lắc dữ đội và có thể dẫn đến sự mất kiểm soát.
▶ Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kịp chặt trong vật gia công.
▶ Không phay bằng các vật thể kim loại, đinh hoặc vít. Mũi phay có thể bị làm hồng và làm gia tăng sự rung lắc.
Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hóa hoàn và diện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thùng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra diện giật.
▶ Không sử dụng máy phay cùn hoặc bị hỏng. Mũi phay đã cùn hay hu' hông làm tăng sự ma sát, có thể bị kẹp chất và rối dẫn đến sự mất thăng bằng.
▶ Luôn luôn dợi cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chất dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.
Trong trường hợp pin bị hồng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và

84 | Tiếng Việt

trong trường hợp bị đau phải nhỏ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.

▶ Không thay đổi và mở pin. Nguy cơ bị chấp mach.
Pin có thể bị hư hại bởi các vật dụng nhơn như đinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoàn mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gát, lừa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc ký mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế để phay rãnh, cạnh biên, mặt cạnh và các lỗ phân bổ trải dài cũng như chép hình vào gỗ, nhựa và các vật liệu xây dựng nhẹ khi các vật này dính chắc trên vật gia công.

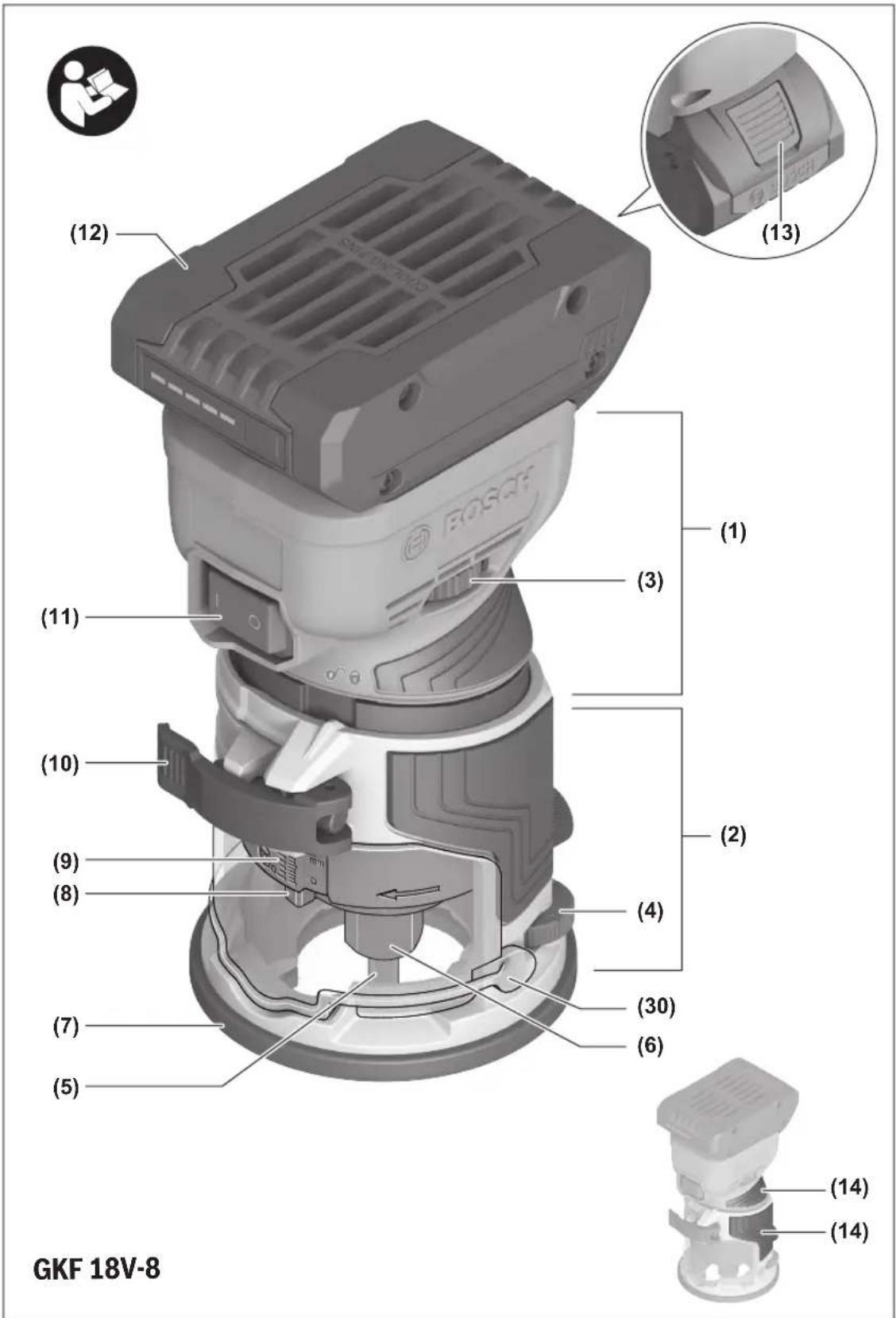

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Động cơ máy
(2) Khuôn bao phay
(3) Núm xoay để chọn trước tốc độ
(4) Núm điều khiển sự điều chỉnh chính xác độ sâu phay
(5) Máy phay ^a)

(6) Mâm cập

(7) Chân đế khuôn bao

(8) Cần khóa trục

(9) Thước chia độ dùng điều chỉnh độ sâu phay

(10) Cân kẹp

(11) Công tắc Bật/Tất

(12) Pin

(13) Nút tháo pin

(14) Tay nấm (bê mặt nấm cách điện)

(15) Ông kép

(16) Phân lắp dụng cụ
(17) Chìa vǎn miêng mô (17 mm) ^a)
(18) Vít dâu có khía cho bộ phận phụ kiện (19), (21), (32), (33)
(19) Thanh cũ ^a)
(20) Bu-lông tai hông của dưỡng cập cạnh ^a)
(21) Cử chặn dọc ^a)
(22) Vít tai hông để cổ định hướng ngang ^a)
(23) Vít tai hông để căn chính hướng ngang của cũ chăn dọc ^a)

(24) Bánh lăn

(25) Khuôn bao phay góc ^a)

(26) Bu-lông tai hông để điều chỉnh góc ^a)

(27) Thang đo điều chỉnh góc phay

(28) Thiết bị nhúng ^a)

(29) Bộ bù ^a)

(30) Tấm chấn vỏ bào đế phay cạnh

(31) Đai ốc để điều chỉnh lực căng

(32) Cút nôi ống hút cho phay cạnh ^a)

(33) Cút nôi ống hút cho phay rãnh ^a)

(34) Bộ phận dẫn hướng phay Deluxe ^a)

(35) Cần kepada (Thiết bị những) ^a)

(36) Cần nhà khóa cho chức năng những (Thiết bị nhúng) ^a)

(37) Hệ thống hút bụi để phay rãnh (Thiết bị nhúng) ^a)

(38) Hệ thống hút bụi để phay cạnh (Thiết bị nhúng) ^a)

(39) Bánh dẫn động (cho bộ bù) ^a)

(40) Lỗ trong tắm nên (bộ bù) ^a)

(41) Núm khóa trục (bộ bù) ^a)

(42) Bộ phận dẫn hướng lỗ cấm/con lăn (bộ bù) ^a)

(43) Bạc dẫn huống ^a)

(44) Đầu nối cho bạc dẫn huống ^a)

(45) Chốt định tâm ^a)

(46) Côn định tâm ^a)

(47) Gò trong khuôn bao phay

(48) Kênh điều chỉnh độ sâu tại động cơ máy

a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

A) được do ở 20–25 °C với pin ProCORE18V 5.5Ah
B) tùy vào loại pin lốc đang sử dụng
C) hiệu suất giới hạn ở nhiệt độ < 0 °C
Các giả trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.
Thông sô' ky" thuâ.t

Phay cạnh		GKF 18V-8
Mã số máy		3 601 FC2 0..
Điện thể danh định	V=	18
Tốc độ không tãi ^a)	/phút	10 000-30 000
Chọn trước tốc Độ		●
Bộ phận điều áp điện tử		●
Vành kép tương thích	mm	6/8
	inch	14"
Hành trình khuôn bao phay	mm 34
Trọng lượng ^B)	kg 1,094
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vân hành ^C) và trong quá trình lưu trữ	°C -20 ... +50
Pin được khuyến nghị dùng		GBA 18V...>4.0 AhProCORE18V...
Thiết bị sạc được khuyến nghị		GAL 18...GAX 18...GAL 36...

Pin

Bosch mua dụng cụ điện chay pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cấm tay của ban có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm dây đủ diện dung, nạp diện hoàn toàn lại cho pin trước khi sử dụng cho lần dấu tiên.

Lắp pin

Hây dầy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Đế tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhỏ vào một lò xo.

Đèn báo trạng thái nạp pin

Lưu ý: Không phải mọi loại pin đều có một hiện thị mức sạc.

Các đèn LED màu xanh của màn hình hiện thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngùng hoạt động hoàn toàn.

Đế hiến thị tình trạng nap, ban hây nhân nút để hiến thị mức sac hoặc Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhân nút để hiển thị mức sạc có nghĩa là pin bị hồng và phải được thay thế.

Kiểu pin GBA 18V...

LED Điện dung

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhập nháy 1× màu xanh lá 0–5 %

Kiểu pin ProCORE18V...

LED Diện dung

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá 40–60 %

Đèn sáng liên tục 2× màu xanh lá 20–40 %

Đèn sáng liên tục 1× màu xanh lá 5–20 %

Đèn nhập nháy 1× màu xanh lá 0–5 %

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước.

Chỉ bảo quản pin trong tâm nhiệt độ nằm giữa

-20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thính thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch.

Sự giảm sút đáng kê thời gian hoạt động sau khi nạp diện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

▶ Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..)

86 | Tiếng Việt

tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

Thay Dùng Cụ

▶ Đế lắp hay thay mũi phay, xin khuyến nghị nên mang găng bảo vệ tay.

Bạn có thể mua được các loại mũi phay chính hăng trong chương trình phụ kiện tổng quát của Bosch ở của hàng chuyên ngành.

Tháo khuôn bao phay (xem Hình A)

Trước khi bạn có thể lắp máy phay, trước hết bạn phải ngắt khuôn bao phay (2) khởi động cơ máy (1).

Mở tay gạt siết (10) và xoay khuôn bao phay (2) đến khi gờ (47) trong khuôn bao phay khớp với kênh điều chỉnh độ sâu (48) tại động cơ máy. Kéo động cơ máy (1) lên trên ra khởi khuôn bao phay (2).

Thay đổi ống kẹp (xem Hình B)

Tùy theo máy cắt được sử dụng, bạn phải thay đổi núm xoay bằng một vòng dai (6) trước khi lắp máy cắt.

Nếu đã lắp sẵn sàng vòng đai cho máy cắt của ban, hãy tiếp tục các bước làm trong mục sau đây. Cổ góp (15) phải khớp vào đai ốc mũ với một khe hồ. Đai ốc mũ (6) phải được lắp dễ dàng. Nếu mâm cấp hay cổ góp bị hỏng, cấn phải thay ra ngay.

Đầy cần khóa trực (8) lên biểu tượng ⒷNếu cần, hây xoay trực động cơ bằng tay nếu cần, cho đến khi nó được khóa.

Bản văn núm xoay ra ngược chiếu kim đông hô (6) bằng cò lê (17).

Đây cân khóa trục (8) lên biểu tượng

Nếu cản, trước khi lắp các bộ phận vào, dùng một cơ mềm để chai hay dùng khí nén để thời sạch trước.

Hãy đặt đai ốc mũ mới lên giá dō dụng cụ (16).

Văn mâm cặp chặt lại một cách vừa phải.

▶ Không tiết chất cổ góp với đai ốc mũ, nếu máy phay chưa được lắp. Nếu không, cổ góp có thể bị hồng.

Lắp máy phay vào (xem Hình ảnh C–D)

▶ Đế lắp hay thay mũi phay, xin khuyến nghị nên mang găng bảo vệ tay.

Tùy theo mục đích ứng dụng, hầu hết các loại mũi phay khác nhau về kiểu dáng và chất lượng hiện đều có bán ở thị trường.

Máy phay làm từ thép siêu tốc hiệu suất cao

(HSS) phù hợp để gia công vật liệu mềm ví dụ như gỗ mềm và nhựa.

Các máy phay có lưỡi cắt kim loại cứng (HM) đặc biệt phù hợp với vật liệu cứng và mài mòn như gỗ cứng và nhôm.

Bạn có thể mua được các loại mũi phay chính hâng trong chương trình phụ kiện tổng quát của Bosch ở cửa hàng chuyên ngành.

Chỉ sử dụng mũi phay sạch và có tình trạng hoàn hảo.

- Đấy cân khóa trục (8) lên biểu tượng 📊). Nếu cân, hãy xoay trục một chút bằng tay cho đến khi khóa khớp vào vi trí.

Chỉ nhân cân khóa trục (8) khi dùng hẩn.

- Nói lòng đai ốc mũ (6) bằng chia văn hình đĩa (17) bằng cách xoay ngược chiếu kim đông hô (2).

- Lắp máy phay vào trong ống kẹp (15). Trục máy phay phải được đầy ít nhất 20 mm vào vành kẹp (15).

– Siết chặt đai ốc mũ (6) bằng chìa vận hình đĩa (17) bằng cách xoay theo chiếu kim đồng hô. Đầy cân khóa trục (8) lên biểu tương

▶ Không tiết chặt cổ góp với đai ốc mũ, nếu máy phay chưa được lắp. Nếu không, cổ góp có thể bị hỏng.

Lắp khuôn bao phay (xem Hình E-F)

Đế phay bạn phải lắp khuôn bao phay (2) vào động cơ máy (1).

Mô tay gạt siết (10), nếu nó được đóng.

Căn chính gà (47) trên khuôn bao phay (2) khớp với kênh điều chỉnh độ sâu (48) trên động cơ máy (1).

Trượt đông cơ máy vào khuôn bao phay đến khi độ sâu cắt thô mong muốn đạt được. Sau đó xoay khuôn bao phay (2) theo chiếu kim đông hồ cho đến cũ chặn để kích hoạt chế độ tinh chính độ sâu cắt.

Điều chỉnh độ sâu cắt chính xác bằng núm điều chỉnh (4).

Đóng tay gạt siết (10).

Sau khi lắp vào, luôn luôn kiểm tra xem động cơ máy có nằm chắc chắn trong khuôn bao phay không.

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được son phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gân bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.

- Tạo không khí thông thoáng nơi làm việc.

- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lửa.

Lắp tấm chấn vô bào để phay cạnh/cút nói ống hút (xem Hình M-N)

Tấm chấn vỏ bào để phay cạnh (30) và cút nối ống hút (32)/(33) có thể được sử dụng kết hợp với tắm nên tròni (7) cũng như các tấn nên hình vuông và chữ D tùy chọn (Phụ kiện).

Lắp tấm chấn vỏ bào để phay cạnh (xem Hình M)

Tấm chắn vỏ bào để phay cạnh (30) phù hợp để dùng kết hợp với cút nối ống hút để phay cạnh (32). Điều này đảm bảo hút bụi tối đa khi phay các cạnh. Lắp tấm chắn vỏ bảo để phay cạnh (30) bằng vít được giao kèm và khớp vào khuôn bao phay (2).

Lắp cút nối ống hút để phay cạnh (xem hình M) Đế chỉnh sửa cạnh, ban cũng có thể sử dụng cút nội ống hút cho tắm chắn vỏ bào để phay cạnh (30) (32).

Cổ định cút nối ống hút (32) bằng vít (18).

Đế xử lý các bề mặt phẳng nhãn, hãy tháo cút nối ống hút.

Lắp cút nối ống hút để phay rãnh (xem hình N) Cút nối ống hút (33) có thể được sử dụng để phay trên bề mặt của phối gia công.

Lắp cút nối ống hút (33) bằng vít được giao kèm và khớp vào khuôn bao phay (2).

Nói Thiết Bị Hút Bụi

Cảm ống hút (∅ 35 mm) (phụ kiện) vào cút nối ống hút đã lắp . Nối ống hút với một chiếc máy hút bụi (phụ kiện).

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Vận Hành

Bắt Đầu Vận Hành

Chọn Trước Tốc Độ

Với núm vận đề chọn trước tốc độ (3), bạn có thể chọn trước số vòng quay cần thiết cả khi đang vận hành.

Vị Trí của Núm Xoay	Số vòng quay [/phút]
1-2	10000-14000 số vòng quay thấp
3-4	18000-24000 số vòng quay trung bình
5-6	26000-30000 số vòng quay cao

Các trị số trình bày trong biểu đồ sau đây là các trị số chuẩn. Tổ độ cần có tùy thuộc vào vật liệu và điều kiện hoạt động, và có thể xác định được bằng thủ nghiệm thực tế.

Nguyên vát liếu	Duòng kinh phay [mm]	Ví Trí cúa Núm Xoay
Gõ,cúng (gõ,dè gai)	4-10	5-6
	12-20	3-4
	>20	1-2
Gõ,mém (gõ thông)	4-10	5-6
	12-20	3-6
	>20	1-3
Ván dám (ván okal)	4-10	3-6
	12-20	2-4
	>20	1-3
Nhúa mǔ	4-15	2-3
	>15	1-2

Sau một thời gian làm việc dài với tốc độ vòng quay thấp, bạn cần cho dụng cụ điện quay không tái với tốc độ tối đa để làm mát.

Bật Mở và Tất

Đế bạt dụng cụ diện bạn hãy đặt công tắc bạt/tát (11) thành I.

Đế tắt dụng cụ điện hãy đặt công tắc bật/tắt (11) thành 0.

Bộ phận điều áp điện tử

Bộ phận điều áp diện tử giữ cho tốc độ chạy ổn định khi không tải hoặc có tái, và đảm bảo sự đồng bộ hiệu suất lao động.

Điều chỉnh độ sâu phay (xem Hình E-F)

▶ Chỉ điều chỉnh độ sâu phay khi dụng cụ điện được tất.

Đế điều chỉnh độ sâu phay, tiến hành như sau:

– Với máy đã lắp mũi phay vào, đặt dụng cụ điện lên trên vật liệu được gia công.

- Mồ tay gạt siết (10), nếu nó được đóng (①).

- Căn chỉnh gà (47) trong khuôn bao phay (2) với kênh điều chỉnh độ sâu (48) và biểu tượng mở khóa (2). Đầy khuôn bao phay (2) đến khi đạt được độ sâu cắt mong muốn.

- Xoay khuôn bao phay (2), đến khi gờ (47) khớp với biểu tượng khóa để thực hiện tỉnh chính độ sâu (6).

– Điều chỉnh độ sâu phay mong muốn bằng núm văn (4) (4).

- Đóng tay gạt siết (10) (5).

Hướng Dẫn Sử Dụng

Tránh không để mũi phay chịu sự va đập và bị tác động mạnh.

88 | Tiếng Việt

Phay cạnh hoặc phanh hình dạng (xem hình G)

Khi phay biên hay định hình mà không sử dụng dưỡng cấp cạnh, mũi phay phải được trang bị phân trục dẫn hướng hay ở bạc đan.

Đầy máy đang mở ngang từ hỏng vào vật liệu gia công cho đến khi phần trực dẫn hướng hay ở bạc đạn của mũi phay giáp vào cạnh của vật liệu gia công.

Đầy máy dọc theo cạnh của vật liệu gia công. Bảo đảm máy được đặt ở vị trí vuông góc với vật liệu gia công. Dùng sức ép quá mức có thể làm hư cạnh biên của vật gia công.

Phay với thanh cũ (xem Hình H)

Đế cắt song song cạnh bạn có thể lắp một thanh cũ (19).

Cố định thanh cũ (19) trên buống máy cắt (2) bằng vít đầu có khía (18).

Hây điều chỉnh độ sâu cử chặn mong muốn với vít tai hông tại thanh cũ (20).

Đầy máy đã được mỏ với bước tiến đồng đều với lực áp một cạnh lên dưỡng cấp cạnh dọc theo cạnh biên của vật gia công.

Phay với bộ phận dẫn hướng phay Deluxe (xem hình O)

Với bộ phận dẫn hướng phay Deluxe (34) bạn có thể dẫn phay cạnh song song với cạnh thẳng hoặc tạo các vòng tròn và vòng cung. Thông tin chỉ tiết hãy tham khảo trong hướng dẫn vận hành tương ứng.

Phay với cũ chặn dọc (xem Hình I)

Cử chặn dọc (21) dùng để phay các cạnh bằng máy phay mà không có chốt dẫn hướng hoặc ố bi.

Cổ định cũ chăn dọc trên khuôn bao phay (2) bằng dai ốc (18).

Đầy máy tới với bước tiến đồng đều dọc theo cạnh biên.

Khoảng cách về phía bên: Đế thay đổi lượng cắt bổ vật liệu, bạn có thể điều chỉnh khoảng cách về phía bên giữa phối gia công và con lăn (24) ở cũ chăn doc (21).

Hãy nói lỏng vít tai hông (22), hãy điều chỉnh khoảng cách về phía bên mong muốn bằng cách xoay vít tai hông (23) và tiết chất vít tai hông (22) lai.

Chiều cao: Hãy điều chỉnh căn chính hướng dọc của cũ chặn dọc tùy theo máy phay đã dùng và độ bên của vật liệu cân gia công.

Nói lông núm (18) ở cũ chặn dọc, trượt nhẹ cũ chặn dọc vào vị trí mong muốn và xiết chất ốc.

Phay với khuôn bao phay góc (xem Hình J–L)

Khuôn bao phay góc (25) đặc biệt thích hợp để phay phẳng các cạnh nhiều lớp ở những nơi khó tiếp cận, để phay các góc đặc biệt và để vát cạnh. Khi phay cạnh với khuôn bao phay góc, máy phay phải được trang bị một chốt dẫn hướng hoặc một ở bi.

Hãy tuân theo các bước làm việc trong phần tương ứng để lắp khuôn bao phay góc (xem „Lắp khuôn bao phay (xem Hình E-F)“, Trang 86).

Để đạt được các góc chính xác, khuôn bao phay góc (25) có cơ cấu hâm với bước 7,5°. Tổng phạm vi điều chỉnh là 75° (45° tiến và 30° lùi).

Hãy nhà cả hai bu-long tai hông (26).

Điều chỉnh góc mong muốn bằng thang đo (27) và vận chặt lại bu-lông tai hông (26).

Phay với thiết bị những (xem hình Q)

Với thiết bị những (28), các rãnh, cạnh, tiết diện và khe có thể được phay với phân để cố định.

Nhà tay gat siết (35) tai thiết bị những (28). Căn chỉnh các mũi tên kép trên động cơ máy (1) và thiết bị những (28) để che. Di chuyển động cơ máy cho đến cũ chặn vào thiết bị những. Xoay động cơ máy theo chiếu kim đồng hô đến cũ chặn và đóng tay gat siết (35).

Để ha động cơ máy (1) hãy nhà cân mở khóa (36) và nhấn xuống dưới đến khi đạt độ sâu mong muốn. Nhà cân mở khóa (36).

Lắp hệ thống hút bụi để phay rãnh (37) hoặc hệ thống hút bụi để phay cạnh (38).

Phay với bộ bù (xem hình R)

Bộ bù có thể nóng lên rất nhiều. Không sử dụng bộ bù lâu hơn 10 phút mà không tạm dùng để tránh thương tích. Tất thiết bị sau 10 phút và đề người.

Bộ bù (29) được thiết kế để phay ở những khu vực hep mà tấm nền tròn (7) không thể tiếp cận được (ví dụ: phay gần các bề mặt thẳng đúng).

Hãy tháo ống kẹp (15) khởi động cơ máy (1) và lắp bánh dẫn động (39). Đặt động cơ máy (1) vào bộ bù (29). Dẫn tuốc no vít qua lỗ (40) trong tắm nén của bộ bù để đặt dây đai qua dĩa dẫn động.

Lắp máy phay theo (xem „Lắp máy phay vào (xem Hình ảnh C–D)“, Trang 86). Nhấn núm khóa trục (41) tại bộ bù (29) và văn chất đai ổc mũ (6).

Bộ phận dẫn hướng con lăn/lỗ cấm (42) của bộ bù (29) được dùng, nếu bạn phay canh với các dụng cụ gài không được cắt trữ. Cổ định bộ phân dẫn hướng con lăn/lỗ cấm (42) bằng 2 vít. Chiều rộng của vật liệu cận loại bổ được xác định bởi khoáng cách đã đặt giữa phía trước của máy phay và phía trước của con lăn/lỗ cấm.

Phay với bạc dẫn hướng (xem hình S)

Nhờ bạc dẫn hướng (43) bạn có thể chuyển các hình dáng của khuôn mẫu hoặc mô hình lên phổi gia công.

Chon tùy theo độ dày của mô hình cũng như mẫu của tấm mẫu riêng. Khuôn mẫu phải có độ dày tối thiểu là 8 mm do bạc dẫn hướng có độ dài nhỏ ra như vậy.

Chỉ sử dụng máy phay nhỏ hơn đường kính trong của bạc dẫn hướng 2 mm để phay với bạc dẫn hướng.

Đặt dâu nối của bạc dẫn hướng (44) lên tắm nên (7). Căn chính hai lỗ ở mặt dưới của dâu nối (44) khớp với các lỗ khoan trong tắm nên (7). Cổ định dâu nối (44) bằng các vít được giao kèm.

Tấm nên (7) được định tâm tại xuống. Nhỏ đó, máy phay được định vi ở giữa tấm nên và bạc dẫn hướng (43). Đế định tấm nên hoặc bạc dẫn hướng chính xác nhất có thể, hãy sử dụng thiết bị định tâm tùy chọn.

Lắp đầu nối (44) và bạc dẫn hướng (43). Hãy nói lòng 4 vít trên tâm nên (7). Đầy chốt định tâm (45) qua tấm nên vào ống kep (15) và cố định bằng đai ốc mũ (6). Ăn nhẹ chốt định tâm vào tấm nên hoặc bạc dẫn hướng. Hãy văn chặt lai các vít trên tấm nên (7). Thảo chốt định tâm (45).

Côn định tâm (46) có thể được dùng để định tâm tấm nên hoặc bạc dẫn hướng rộng hơn.

Thay tấm nên

Tháo 4 vít bên dưới tại tắm nên (7) và tháo ra. Hây lắp tắm nên mới (Phụ kiện) đúng vị trí bằng 4 vít.

Tìm kiểm lỗi
Vấn đề Nguyên nhân Biện Pháp Sửa Chữa

Máy phay không hoạt động.	Pin không được lắp/xá cạn pin Lắp pin đã sạc.
	Nhiệt độ pin và máy cắt phay cao/thắp Để pin và/hoặc máy phay đạt đến nhiệt độ vận hành cho phép.
Không bột máy phay. Đèn LED nhập nháy.	Núm khóa trục trong vị trí đóng Tất phay. Ăn núm khóa trục vào vị trí không đóng. Hãy bột máy phay.
	Pin được lắp, nếu công tắc bột/tắt được bột	Tất phay. Tháo pin và lắp lại. Hãy bột máy phay.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tất.

▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Thường xuyên làm sách động cơ máy, điều chỉnh độ sâu phay và mặt trong khuôn bao phay. Muôn vậy, hãy sử dụng vài hoặc bản chải sách hoặc khí nén (xem hình P).

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Viêt Nam

Hotline: [phone]

Địa chỉ dịch vụ và liên kết đến dịch vụ sửa chữa và đặt hàng linh kiện thay thế của chúng tôi có thể được tìm thấy tại: www.bosch-pt.com/serviceaddresses

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Sự thải bổ

Dụng cụ điện, pin, phụ kiện và bao bì cản được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

90|عربي
