Bravia KD85X9500B - Máy chiếu SONY - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	TV LED 4K Ultra HD
Thương hiệu	Sony
Model	Bravia KD85X9500B
Kích thước màn hình	85 inch (đường chéo 214,8 cm)
Độ phân giải màn hình	3840 x 2160 pixel (4K)
Loại đèn nền	LED
Kích thước (có chân đế)	1954 x 1576 x 591 mm (R × C × S)
Kích thước (không có chân đế)	1954 x 1150 x 103 mm (R × C × S)
Trọng lượng (có chân đế)	77,0 kg
Trọng lượng (không có chân đế)	70,8 kg
Nguồn điện	110-240 V AC, 50/60 Hz
Tiêu chuẩn TV	Analog: B/G, I, D/K, M, L; Digital: DVB-T/DVB-T2
Kết nối	4 cổng HDMI (trong đó 2 có MHL), 1 cổng video composite, 1 cổng component, 1 cổng xuất quang số, 1 cổng tai nghe, 1 cổng LAN, 3 cổng USB
Tính năng không dây	Wi-Fi, Bluetooth, NFC
Chức năng 3D	Có (kính hoạt động TDG-BT500A tùy chọn)
Điều khiển từ xa	Điều khiển từ xa cảm ứng và điều khiển từ xa hồng ngoại
Bảo dưỡng và vệ sinh	Rút phích cắm trước khi vệ sinh; dùng vải mềm khô; không xịt trực tiếp chất lỏng
An toàn	Sử dụng giá treo tường Sony được chứng nhận (SU-WL500); không chặn các lỗ thông gió; để xa tầm tay trẻ em
Phụ tùng và khả năng sửa chữa	Giao mọi việc sửa chữa cho kỹ thuật viên Sony được ủy quyền; sử dụng phụ kiện chính hãng Sony
Thông tin chung	Hướng dẫn sử dụng có sẵn bằng nhiều ngôn ngữ; hỗ trợ khách hàng Sony

Câu hỏi thường gặp - Bravia KD85X9500B SONY

Làm gì nếu màn hình vẫn đen và không có âm thanh?

Kiểm tra trước các kết nối ăng-ten hoặc cáp. Đảm bảo TV đã được cắm vào ổ điện và bật. Nếu vấn đề vẫn tiếp diễn, hãy thực hiện khởi động lại đơn giản bằng cách rút dây nguồn trong hai phút, sau đó cắm lại.

Điều khiển từ xa không phản hồi, phải làm sao?

Thay pin đúng chiều. Nếu sử dụng điều khiển cảm ứng, hãy đảm bảo nó đã được đăng ký với TV (qua HOME > Cài đặt > Cài đặt hệ thống > Cấu hình điều khiển cảm ứng). Nếu không hoạt động, hãy sử dụng điều khiển hồng ngoại hoặc các nút ở mặt sau TV.

Làm thế nào để vệ sinh màn hình mà không làm hỏng?

Rút phích cắm TV trước. Dùng vải mềm khô để lau bụi. Đối với vết bẩn cứng đầu, hãy làm ẩm nhẹ vải với nước và chất tẩy rửa nhẹ pha loãng. Không bao giờ xịt trực tiếp chất lỏng lên màn hình và không sử dụng chất mài mòn hoặc dung môi.

Mật khẩu kiểm soát của phụ huynh bị mất, làm thế nào để đặt lại?

Nhập mã PIN 9999. Mã này luôn được chấp nhận để mở khóa kiểm soát của phụ huynh.

Làm thế nào để treo TV lên tường?

Chỉ sử dụng giá treo tường Sony SU-WL500 (không kèm theo). Gọi thợ lắp đặt được Sony ủy quyền. Làm theo hướng dẫn của giá treo tường để gắn móc vào mặt sau TV và đảm bảo tường có thể chịu được ít nhất gấp bốn lần trọng lượng TV (70,8 kg không có chân đế).

Hình ảnh bị đóng băng hoặc TV không phản hồi lệnh, phải làm sao?

Thực hiện khởi động lại đơn giản: rút dây nguồn điện trong hai phút, sau đó cắm lại. Nếu vấn đề vẫn tiếp diễn, liên hệ dịch vụ hậu mãi Sony.

Loại cáp HDMI nào được hỗ trợ cho 4K?

Đối với nội dung 4K, sử dụng cổng HDMI IN 2 hoặc 1. TV hỗ trợ độ phân giải 4K lên đến 4096x2160 ở 60 Hz (YCbCr 4:2:0, 8 bit). Đảm bảo sử dụng cáp HDMI tốc độ cao tương thích.

Tôi có thể kết nối ổ cứng USB để ghi chương trình không?

Có, cổng USB 2 (đánh dấu HDD REC) hỗ trợ ghi trên ổ cứng USB. Sử dụng ổ cứng được định dạng FAT32 hoặc NTFS. TV có thể vừa đọc vừa ghi nội dung số.

TV nóng lên là bình thường không?

Có, nhiệt độ tăng nhẹ là bình thường khi sử dụng lâu, đặc biệt quanh bảng LCD. Đảm bảo các lỗ thông gió không bị chặn và tuân thủ khoảng cách an toàn tối thiểu (khoảng trống xung quanh TV).

Làm thế nào để tôi có được hướng dẫn sử dụng bằng tiếng Pháp?

Hướng dẫn sử dụng có sẵn để tải xuống miễn phí dưới dạng PDF trên trang web notice-facile.com. Bạn cũng có thể yêu cầu bản dịch sang ngôn ngữ của mình bằng cách nhập địa chỉ email trên trang sản phẩm.

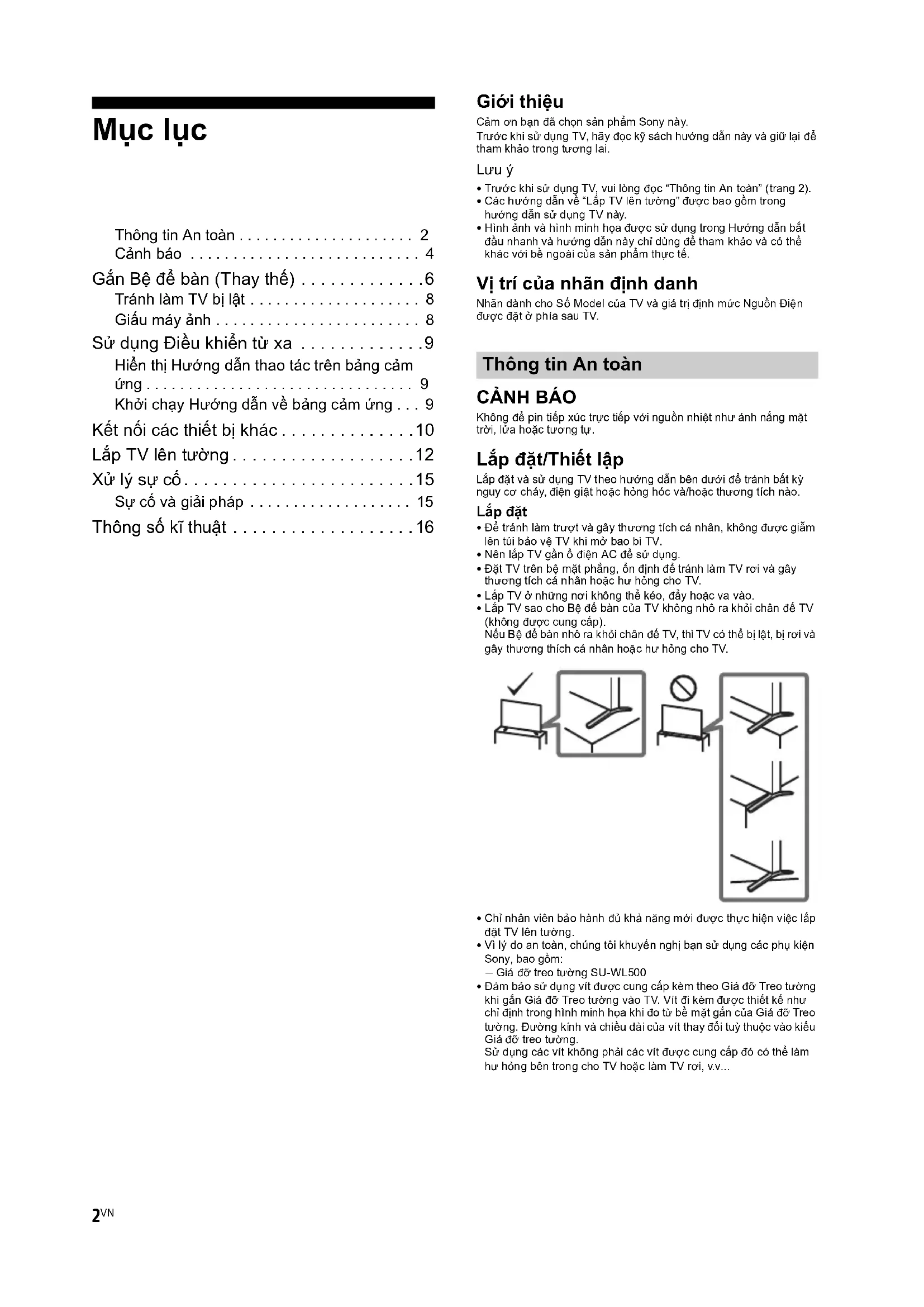

HƯỚNG DẪN NGƯỜI DÙNG Bravia KD85X9500B SONY

Gắn Bộ để bàn (Thay thế) .....6

Tránh làm TV bị lật 8

Giấu máy ảnh 8

Sử dụng Điều khiển từ xa .....9

Hiển thị Hướng dẫn thao tác trên bằng cảm ứng 9

Khởi chạy Hướng dẫn về bằng cảm ứng ... 9

Kết nối các thiết bị khác .....10

Lắp TV lên tường....12

Xử lý sự cố....15

Sự cố và giải pháp 15

Thông số kĩ thuật ..... 16

Giới thiệu

Cảm ơn bạn đã chọn sản phẩm Sony này.

Trước khi sử dụng TV, hãy đọc kỹ sách hướng dẫn này và giữ lại để tham khảo trong tương lai.

Lưu ý

- Trước khi sử dụng TV, vui lòng đọc "Thông tin An toàn" (trang 2).

- Hướng dẫn "Lắp TV lên tường" được bao gồm trong hướng dẫn sử dụng TV này.

- Hình ảnh và hình minh họa trong Hướng dẫn bắt đầu nhanh và hướng dẫn này chỉ để tham khảo và có thể khác với sản phẩm thực tế.

Vị trí của nhãn nhận dạng

Nhãn ghi số model của TV và giá trị định mức nguồn điện được đặt ở phía sau TV.

Thông tin An toàn

CẢNH BÁO

Không để pin tiếp xúc trực tiếp với nguồn nhiệt như ánh nắng mặt trời, lửa hoặc tương tự.

Lắp đặt/Thiết lập

Lắp đặt và sử dụng TV theo hướng dẫn bên dưới để tránh bất kỳ nguy cơ cháy, điện giật, hỏng hóc và/hoặc thương tích nào.

Lắp đặt

• Để tránh trượt và gây thương tích cá nhân, không được giẫm lên túi bảo vệ TV khi mở bao bì TV.
• Nên lắp TV gần ổ điện AC để sử dụng.
• Đặt TV trên bề mặt phẳng, ổn định để tránh làm TV rơi và gây thương tích cá nhân hoặc hư hỏng cho TV.
• Lắp TV ở những nơi không thể kéo, đẩy hoặc va vào.

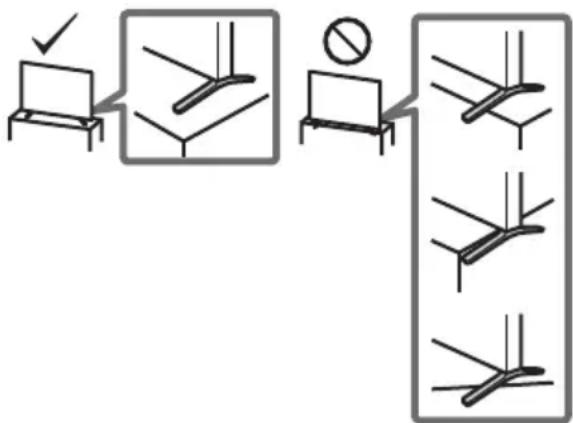

• Lắp TV sao cho Bộ để bàn của TV không nhô ra khỏi chân để TV (không được cung cấp). Nếu Bệ để bàn nhô ra khỏi chân để TV, thì TV có thể bị lật, bị rơi và gây thương tích cá nhân hoặc hư hỏng cho TV.

• Chỉ nhân viên bảo hành đủ khả năng mới được thực hiện việc lắp đặt TV lên tường.
• Vì lý do an toàn, chúng tôi khuyến nghị bạn sử dụng các phụ kiện Sony, bao gồm:

Giá đỡ treo tường SU-WL500

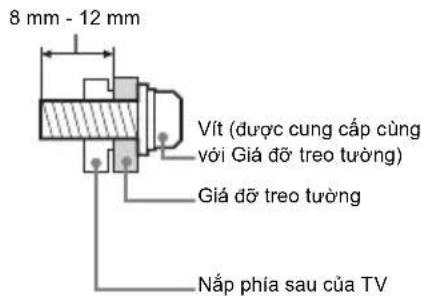

- Đảm bảo sử dụng vít được cung cấp kèm theo Giá đỡ Treo tường khi gắn Giá đỡ Treo tường vào TV. Vít đi kèm được thiết kế như chỉ định trong hình minh họa khi đo từ bề mặt gắn của Giá đỡ Treo tường. Đường kính và chiều dài của vít thay đổi tùy thuộc vào kiểu Giá đỡ treo tường.

Sử dụng các vít không phải các vít được cung cấp đó có thể làm hư hỏng bên trong cho TV hoặc làm TV rơi, v.v...

Vận chuyển

• Trước khi vận chuyển TV, ngắt kết nối tất cả các dây cáp.
• Để di chuyển TV có kích thước lớn cần có 4 người trở lên.
• Khi di chuyển TV bằng tay, hãy giữ máy như hình dưới đây. Không đặt áp lực lên bảng điều khiển LCD và khung xung quanh màn hình.

• Khi vận chuyển TV, không để TV bị lắc hoặc rung quá mức.
• Khi mang TV đi sửa hoặc khi di chuyển, hãy đóng gói TV bằng vật liệu đóng gói và thùng carton ban đầu.

Phòng tránh đổ

- Hãy đảm bảo sử dụng dây buộc chắc có khả năng đỡ khối lượng của TV.

Lỗ thoát khí

• Không che các lỗ thoát khí hoặc chèn bất kỳ vật gì vào ngăn chứa TV.
• Để không gian xung quanh TV như hình minh họa bên dưới.
• Chúng tôi khuyên bạn sử dụng giá đỡ treo tường của Sony để cung cấp khả năng tuần hoàn không khí đầy đủ.

Lắp đặt trên tường

Để không gian xung quanh TV ít nhất là như thế này.

Lắp cùng với đế

Để không gian xung quanh TV ít nhất là như thế này.

• Để đảm bảo thoát khí hợp lý và ngăn tích tụ bụi bẩn: — Không đặt TV trên sàn nhà, lắp mặt trên úp xuống, lật ngược, hoặc nghiêng. — Không đặt TV lên giá, thảm, giường hoặc trong tủ kín. — Không đậy TV bằng khăn như rèm, hoặc các vật khác như báo, v.v...

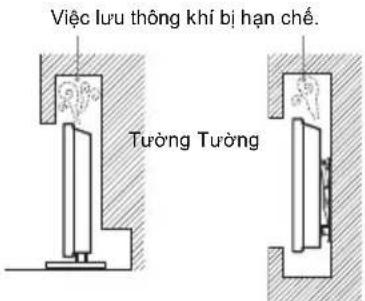

• Không lắp TV như hình minh họa bên dưới.

Dây nguồn AC

Sử dụng dây nguồn AC và ổ cắm như dưới đây để tránh bất kỳ hiện tượng cháy, điện giật hoặc hư hỏng và/hoặc thương tích nào:

— Chỉ sử dụng dây nguồn AC do Sony cung cấp, chứ không phải của các nhãn hiệu khác.

— Cắm phích hoàn toàn vào ổ cắm điện AC.

— Chỉ sử dụng TV với nguồn điện AC 110–240 V.

— Khi nối cáp, đảm bảo rút dây nguồn AC để an toàn cho bạn và cẩn thận không giẫm chân lên dây cáp.

- Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với TV hoặc di chuyển TV.

- Để dây nguồn AC cách xa các nguồn nhiệt.

- Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn đến nguy cơ cháy.

- Chỉ sử dụng dây nguồn AC do Sony cung cấp, chứ không phải của các nhãn hiệu khác. - Cắm phích hoàn toàn vào ổ cắm điện AC. - Chỉ sử dụng TV với nguồn điện AC 110–240 V. - Khi nối cáp, đảm bảo rút dây nguồn AC để an toàn cho bạn và cẩn thận không giẫm chân lên dây cáp. - Rút dây nguồn AC ra khỏi ổ cắm điện AC trước khi làm việc với TV hoặc di chuyển TV. - Để dây nguồn AC cách xa các nguồn nhiệt. - Thường xuyên rút phích cắm điện AC ra và lau sạch. Nếu phích cắm dính bụi và bị ẩm, khả năng cách điện có thể bị giảm, dẫn đến nguy cơ cháy.

Lưu ý

• Không sử dụng dây nguồn AC được cung cấp trên bất kỳ thiết bị nào khác.
• Không kẹp, làm cong, hoặc xoắn dây nguồn AC quá mức. Dây dẫn điện trong lõi có thể bị hở hoặc đứt.
• Không sửa dây nguồn AC.
• Không đặt bất kỳ vật nặng gì lên dây nguồn AC.
• Không kéo dây nguồn AC khi rút dây nguồn AC.
• Không kết nối quá nhiều thiết bị vào cùng một ổ cắm điện AC.
• Không sử dụng ổ cắm điện AC có khả năng khớp kém.

Những trường hợp sử dụng bị cấm

Không lắp đặt/sử dụng TV ở các vị trí, môi trường hoặc trường hợp như được liệt kê dưới đây, nếu không TV có thể bị xảy ra sự cố và gây cháy, điện giật, hư hỏng và/hoặc thương tích.

Vị trí:

• Ngoài trời (trực tiếp dưới ánh sáng mặt trời), trên bãi biển, trên tàu thủy hoặc tàu lớn khác, trên xe cộ, trong các cơ sở y tế, ở những vị trí không ổn định, gần nước, mưa, ẩm hoặc có khói.
• Nếu TV được đặt trong phòng hay có sự thay đổi như phòng tắm công cộng hoặc suối nước nóng thì TV có thể bị hư hỏng do tác động của lưu huỳnh có trong không khí.v.v.

• Để có chất lượng hình ảnh tốt nhất, không được để màn hình dưới ánh sáng hoặc ánh nắng trực tiếp.
• Tránh chuyển TV từ vùng lạnh sang vùng ẩm áp. Nhiệt độ trong phòng thay đổi đột ngột có thể gây hiện tượng hơi ẩm đọng lại. Điều này có thể khiến TV hiển thị hình ảnh kém và/hoặc màu sắc kém. Nếu xảy ra hiện tượng này, hãy để hơi ẩm bay hơi hết trước khi bật TV.

Môi trường:

- Những nơi nóng, ẩm, hoặc quá bụi; nơi côn trùng có thể vào; nơi có thể tiếp xúc với sự rung cơ học, gần những vật dễ cháy (nến, v.v...). Không nên để TV ở những nơi ướt hoặc bẩn và không để những vật chứa chất lỏng, như lọ hoa trên TV.

— Không đặt TV tại nơi ẩm ướt hoặc nhiều bụi bặm, hoặc trong phòng có khói hoặc hơi nước (gần bếp nấu ăn hoặc các dụng cụ điều ẩm). Có thể gây cháy, điện giật hoặc cong vênh.

— Không lắp TV ở những nơi có nhiệt độ quá cao như tiếp xúc trực tiếp dưới ánh nắng mặt trời, gần lò sưởi hoặc lỗ thoát nhiệt. TV có thể quá nóng trong các điều kiện như vậy và có thể gây biến dạng vỏ ngoài và/hoặc làm hỏng TV.

Trường hợp:

- Không sử dụng khi tay bạn ướt, với ngăn chứa TV đã bị tháo, hoặc bộ phận gắn không được nhà sản xuất khuyến nghị. Ngắt kết nối TV khỏi ổ cắm điện AC và dây ăng ten khi có bão chớp.

- Không lắp đặt TV để TV bị nhô ra không gian mở. Có thể gây hỏng hoặc hư hại do người hoặc vật khác va vào TV.

Mảnh vỡ:

• Không ném bất kỳ vật gì vào TV. Kính màn hình có thể vỡ do va chạm và gây thương tích nghiêm trọng.
• Nếu bề mặt của TV bị nứt, không chạm vào TV cho đến khi bạn đã rút dây nguồn AC. Nếu không, có thể bị điện giật.

Khi không sử dụng

• Nếu bạn không sử dụng TV trong vài ngày, bạn nên ngắt kết nối TV khỏi nguồn AC vì lý do an toàn và môi trường.
• Vì TV không được ngắt kết nối khỏi nguồn AC khi TV đã tắt, hãy rút phích cắm ra khỏi ổ cắm điện AC để ngắt kết nối TV hoàn toàn.
• Tuy nhiên, một số TV có các tính năng yêu cầu để TV ở chế độ chờ để hoạt động đúng chức năng.

Đối với trẻ em

• Không để trẻ trèo lên TV.
• Để các phụ kiện nhỏ xa tầm với của trẻ, để chúng không nuốt nhầm.

Nếu những sự cố sau xảy ra...

Tắt TV và rút dây nguồn AC ngay lập tức nếu bất kỳ sự cố nào dưới đây xảy ra.

Đề nghị nhà cung cấp của bạn hoặc trung tâm bảo hành của Sony cho nhân viên bảo hành đủ khả năng kiểm tra TV.

Khi:

– Dây nguồn AC bị hỏng. - Khả năng khớp của ổ cắm điện AC kém. - TV hỏng do bị rơi, va đập hoặc bị bất kỳ vật gì ném vào. — Bất kỳ chất lỏng hoặc vật rắn nào rơi vào cửa trong ngăn chứa.

Thông tin về Nhiệt độ màn hình LCD

Khi sử dụng màn hình LCD trong một thời gian dài, panel xung quanh màn hình sẽ bị nóng lên. Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Cảnh báo

Xem TV

• Một số người có thể cảm thấy không thoải mái (chẳng hạn như mỏi mắt, mệt mỏi hoặc buồn nôn) khi xem hình ảnh video 3D hoặc chơi các trò chơi lập thể 3D. Sony khuyến nghị tất cả người xem nên có những khoảng thời gian nghỉ đều đặn khi xem các hình ảnh video 3D hoặc chơi các trò chơi lập thể 3D. Khoảng thời gian nghỉ và số lần nghỉ cần thiết sẽ khác nhau tùy thuộc từng người. Bạn phải quyết định khoảng thời gian và số lần nghỉ tốt nhất cho bản thân. Nếu bạn cảm thấy khó chịu, bạn phải dừng xem các hình ảnh video 3D hoặc chơi các trò chơi lập thể 3D cho tới khi cảm giác khó chịu không còn nữa; hỏi ý kiến bác sĩ nếu bạn cho rằng điều đó là cần thiết. Bạn cũng nên xem lại (i) tài liệu hướng dẫn sử dụng của bất kỳ thiết bị hoặc phương tiện nào khác được sử dụng cùng với TV này và (ii) trang web của chúng tôi (http://www.sony-asia.com/support) để biết thông tin mới nhất. Thị lực của trẻ nhỏ (đặc biệt là trẻ dưới sáu tuổi) vẫn đang trong giai đoạn phát triển. Hãy hỏi ý kiến bác sĩ (chẳng hạn như bác sĩ khoa nhi hoặc bác sĩ nhãn khoa) trước khi cho phép trẻ nhỏ xem hình ảnh video 3D hoặc chơi các trò chơi lập thể 3D. Người lớn cần giám sát trẻ nhỏ để đảm bảo trẻ làm theo các khuyến nghị nêu trên.
• Không sử dụng, cất giữ hoặc để kính 3D, pin gần lửa hoặc ở nơi có nhiệt độ cao như dưới ánh nắng mặt trời trực tiếp hoặc trong xe hơi để ngoài trời nắng.
• Khi sử dụng chức năng giả lập 3D, hãy lưu ý rằng hình ảnh hiển thị được sửa đổi so với hình ảnh gốc do sự chuyển đổi được thực hiện bởi TV này.
• Xem TV với ánh sáng vừa phải, xem TV trong ánh sáng kém hoặc trong thời gian dài sẽ làm mắt bạn căng thẳng.
• Khi sử dụng tai nghe, điều chỉnh âm lượng để tránh mức quá cao, vì có thể gây ảnh hưởng đến thính giác.

Màn hình LCD

• Mặc dù màn hình LCD được thiết kế với công nghệ chính xác cao và 99,99% các điểm ảnh hoặc hơn là hiệu quả, nhưng các điểm đen có thể xuất hiện hoặc các điểm sáng của ánh sáng (đỏ, lam, hoặc lục) có thể xuất hiện liên tục trên màn hình LCD. Đây là thuộc tính cấu trúc của màn hình LCD và không phải là sự cố.
• Không đẩy hoặc cào bộ lọc phía trước, hoặc đặt các vật lên trên đỉnh TV này. Hình ảnh có thể không liên tục hoặc màn hình LCD có thể bị hỏng.
• Nếu TV được sử dụng ở nơi lạnh, vết bẩn có thể xuất hiện trong hình ảnh hoặc hình ảnh có thể trở nên tối. Hiện tượng này không phải là sự cố. Những hiện tượng này sẽ mất đi khi nhiệt độ tăng.
• Bóng mờ có thể xảy ra khi ảnh tĩnh được hiển thị liên tục. Hiện tượng này sẽ mất đi sau chốc lát.
• Màn hình và ngăn chứa sẽ trở nên nóng khi TV này đang được sử dụng. Đây không phải sự cố.
• Màn hình LCD có chứa một lượng nhỏ tinh thể lỏng. Làm theo các quy định và quy tắc tại địa phương bạn để loại bỏ.

Sử dụng để lau sạch bề mặt màn hình/ngăn chứa TV

Đảm bảo rút dây nguồn AC đã kết nối với TV ra khỏi ổ cắm điện AC trước khi vệ sinh.

Để tránh mòn vật liệu hoặc mòn lớp mạ màn hình, bạn nên biết những điều cần lưu ý sau.

• Để loại bỏ bụi bẩn khỏi bề mặt màn hình/ngăn chứa, hãy lau nhẹ bằng vải mềm. Nếu bụi vẫn còn, hãy lau nhẹ bằng vải mềm ẩm với dung dịch chất tẩy pha loãng.
• Không phun nước hoặc chất tẩy trực tiếp vào TV. Nước hoặc chất tẩy có thể chảy xuống đáy màn hình hoặc các bộ phận bên ngoài và ngấm vào TV, có thể làm hỏng TV.

• Không sử dụng bất kỳ loại đệm mài mòn, chất làm sạch bằng kiềm/axit, bột làm sạch, hoặc dung môi bay hơi nào, như rượu, benzen, chất pha loãng hoặc thuốc trừ sâu. Sử dụng những vật liệu này hoặc duy trì tiếp xúc lâu dài với cao su hoặc vật liệu nhựa vinyl có thể gây hư hỏng cho bề mặt màn hình và vật liệu ngăn chứa.
• Việc làm sạch định kỳ cửa thoát khí được khuyến nghị để đảm bảo thoát khí phù hợp.
• Không tác động lực mạnh vào loa trong khi vệ sinh hoặc bảo dưỡng để tránh hư hỏng bất kỳ.

Thiết bị tùy chọn

Để các bộ phận tùy chọn hoặc bất kỳ thiết bị nào thải ra nhiệt điện tử xa TV. Nếu không, có thể xảy ra hiện tượng méo hình và/hoặc nhiễu âm thanh.

Chức năng không dây của thiết bị

- Không sử dụng thiết bị này gần các thiết bị y tế (như máy điều hòa nhịp tim, v.v...) vì có thể làm thiết bị y tế hoạt động sai chức năng.

- Mặc dù thiết bị này truyền/nhận tín hiệu được mã hóa, cần cẩn thận đối với tín hiệu bị chặn trái phép. Chúng tôi không chịu trách nhiệm nếu xảy ra bất kỳ sự cố nào.

Cẩn thận khi sử dụng bộ điều khiển từ

xa

• Quan sát đúng cực khi lắp pin.
• Không sử dụng các loại pin khác nhau cùng với nhau hoặc dùng lẫn pin cũ và pin mới.
• Loại bỏ pin theo cách thân thiện với môi trường. Một số vùng nhất định có thể quy định việc loại bỏ pin. Hãy hỏi ý kiến cơ quan có thẩm quyền tại địa phương bạn.
• Sử dụng điều khiển từ xa một cách cẩn thận. Không làm rơi hoặc giảm lên điều khiển từ xa, hoặc đổ bất kỳ loại chất lỏng nào lên điều khiển từ xa.
• Không đặt điều khiển từ xa ở nơi gần nguồn nhiệt, trực tiếp dưới ánh sáng mặt trời, hoặc phòng ẩm thấp.

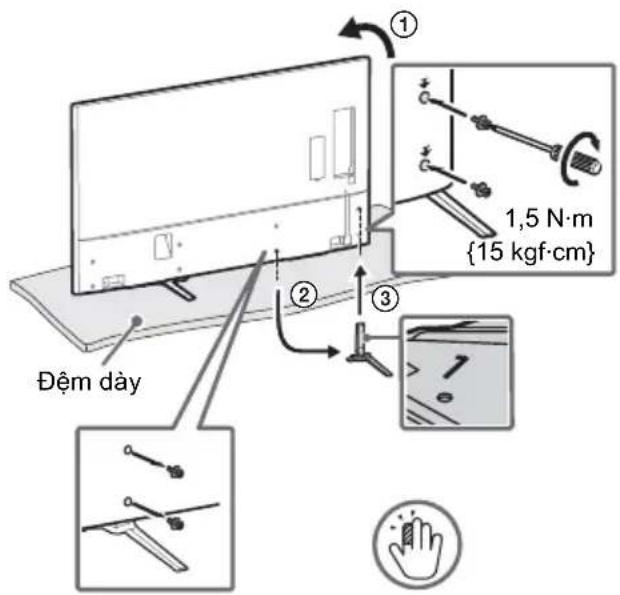

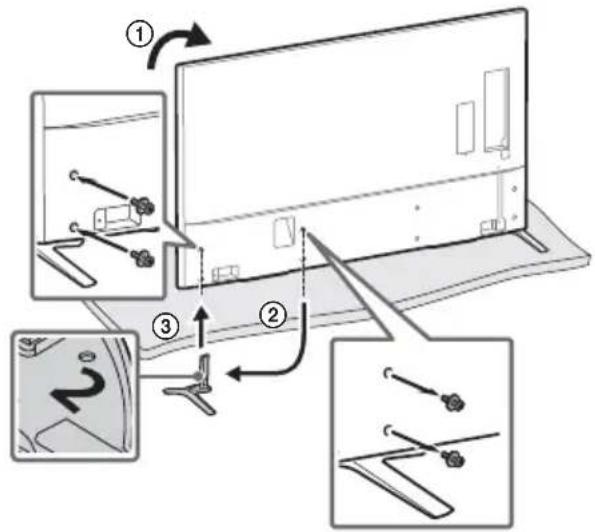

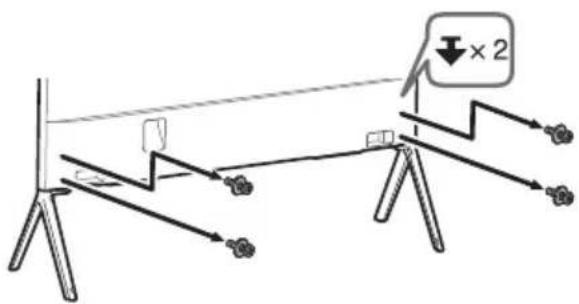

Gắn Bộ để bàn (Thay thế)

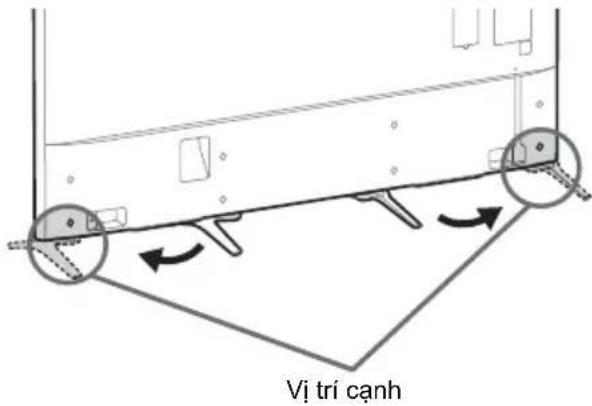

Bạn có thể đổi vị trí của Bộ để bàn từ giữa vào cạnh bằng cách tham khảo hướng dẫn bên dưới.

1

2

Lưu ý - Cần có từ năm người trở lên để tiến hành việc lắp đặt này. • Đảm bảo rằng không có vật nào trước TV.

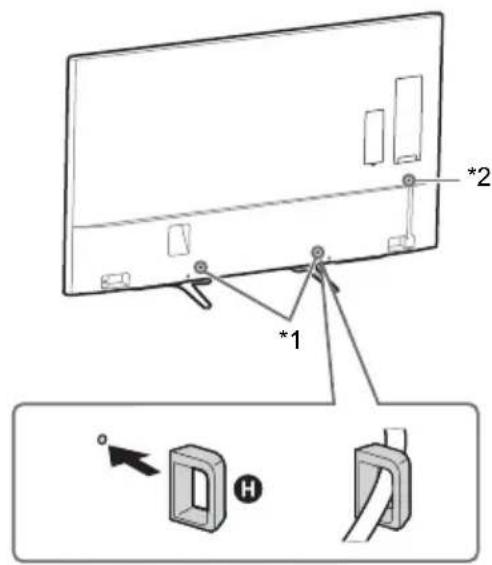

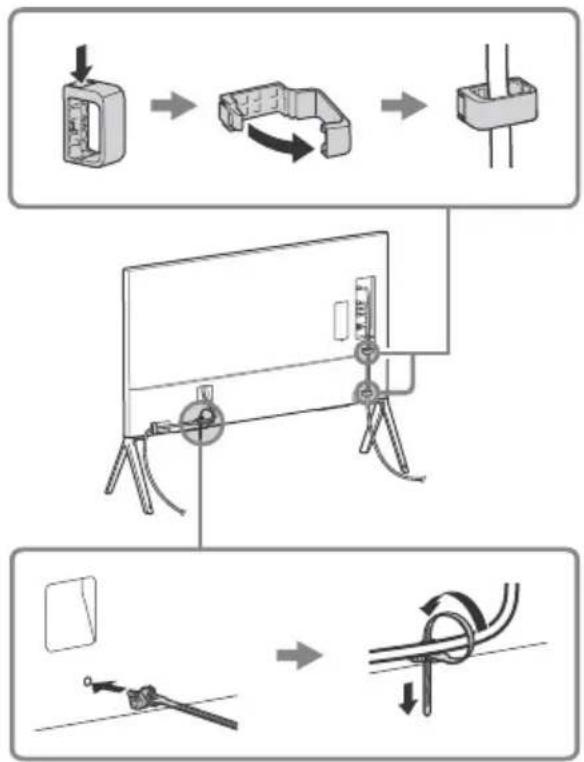

Để bó các dây cáp

1 Gắn đầu kép cáp.

*1 Vị trí của kẹp cáp khi Bộ để bàn được gắn vào vị trí giữa. *2 Vị trí của đầu kép cáp cho Bộ để bàn (vị trí bên cạnh hoặc ở giữa) và Chân để để trên sàn.

Lưu ý

• Sử dụng Thiết bị mở rộng cổng giao tiếp có thể đơn giản hóa việc quản lý cáp thành một kết nối cáp tới TV.
• Để tháo kẹp cáp khỏi TV, nhấn phía trên cùng của kẹp ① rồi đến kẹp ② như hình minh họa.

2 Bó dây điện AC (đầu nguồn) bằng bộ giữ cáp và nối cáp với đầu kép cáp.

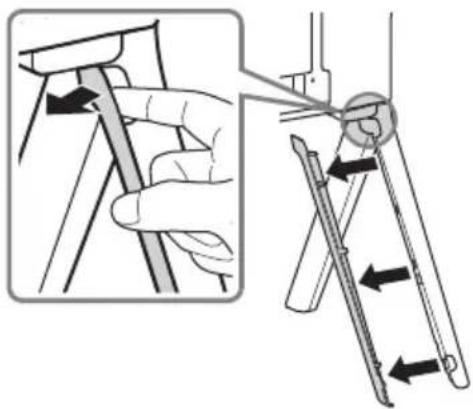

3 Tháo nắp chân đế.

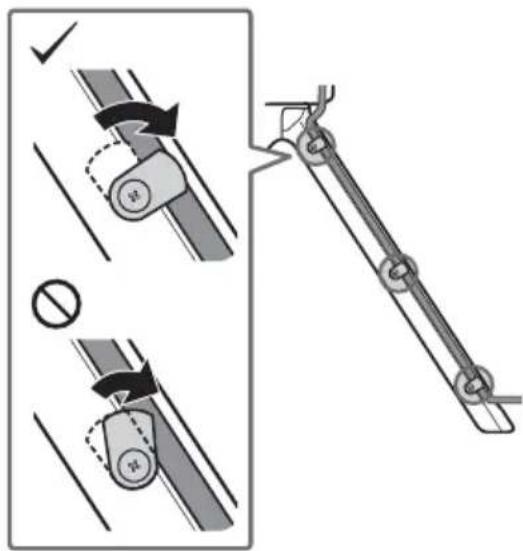

4 Cố định cáp với bộ bằng đồ gá để tránh làm hỏng cáp.

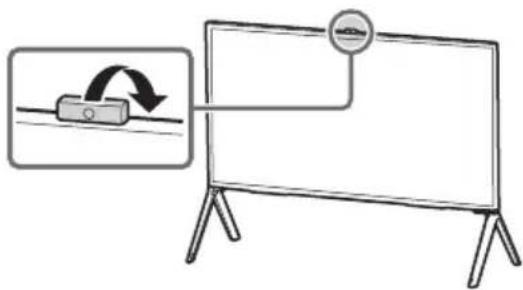

Nếu bạn không muốn sử dụng máy ảnh, hãy giấu máy ảnh như minh họa.

- Khi sử dụng camera, hãy đặt camera ở mặt trước của TV.

Sử dụng Điều khiển từ xa

Bạn có thể điều khiển TV bằng Điều khiển từ xa IR (hồng ngoại) hoặc Điều khiển từ xa trên bằng cảm ứng được cung cấp.

Điều khiển từ xa trên bảng cảm ứng

Điều khiển từ xa IR

Lưu ý

- Bạn chỉ có thể dùng Điều khiển từ xa trên bằng cảm ứng sau khi đăng ký điều khiển với TV. Nếu bạn đã bỏ qua khâu đăng ký trong quá trình thiết lập ban đầu, thì bạn có thể đăng ký Điều khiển từ xa trên bằng cảm ứng bằng cách nhấn HOME, rồi chọn [Cài đặt] → [Cài đặt hệ thống] → [T.lập đ.khiển từ xa trên bằng cảm ứng].

Hiển thị Hướng dẫn thao tác trên bảng cảm ứng

Hướng dẫn thao tác trên bằng cảm ứng cho phép bạn xem các lệnh chính bằng cử chỉ có sẵn cho màn hình TV hiện tại.

1 Chạm và giữ ngón tay của bạn ở giữa bằng cảm ứng để hiển thị Hướng dẫn thao tác trên bằng cảm ứng.

Khởi chạy Hướng dẫn về bằng cảm ứng

1 Nhấn HOME.

2 Trượt để chọn ? [Trợ giúp], rồi nhấn vào bằng cảm ứng.

3 Trượt lên/xuống để chọn ⚙ [Hướng dẫn về bằng cảm ứng], rồi nhấn vào bằng cảm ứng.

Làm theo các hướng dẫn trên màn hình.

Lưu ý

- Bạn cũng có thể khởi chạy Hướng dẫn về Bằng cảm ứng bằng cách nhấn HOME, sau đó chọn [Cài đặt] → [Cài đặt hệ thống] → [Cấu hình bằng cảm ứng] → [Bắt đầu hướng dẫn].

Kết nối các thiết bị khác

Để biết thêm thông tin về kết nối, hãy tham khảo i-Manual.

Lưu ý

- Để kết nối với Thiết bị mở rộng cổng giao tiếp, hãy tham khảo hướng dẫn cài đặt đi kèm Thiết bị mở rộng cổng giao tiếp.

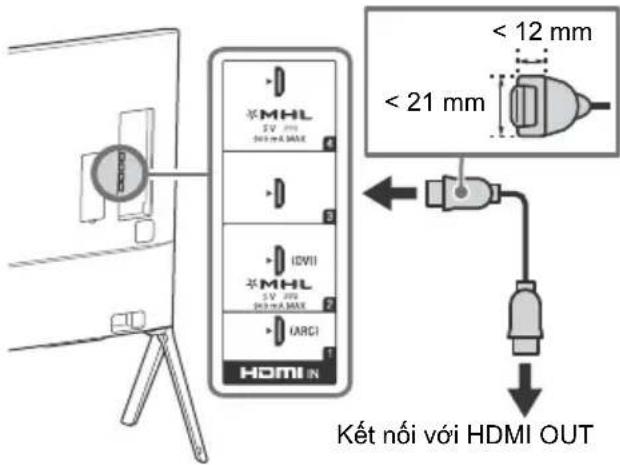

Để kết nối với cáp HDMI

Lưu ý

- Nối thiết bị 4K (Trình phát Phương tiện 4K, Đầu thu số mặt đất 4K, v.v.) với giắc HDMI IN 2 hoặc HDMI IN 1 của TV để tận hưởng nội dung được bảo vệ bản quyền.

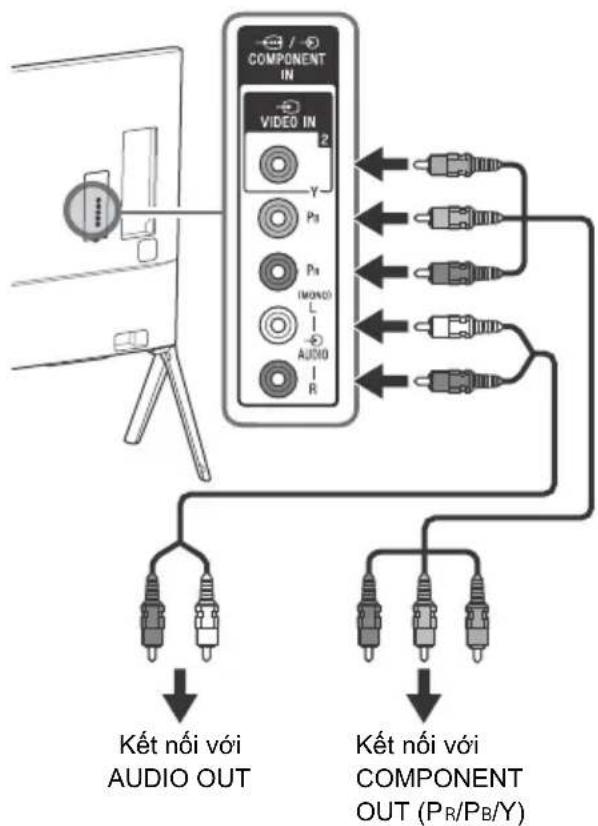

Để kết nối với cáp component

Để kết nối với cáp composite AV

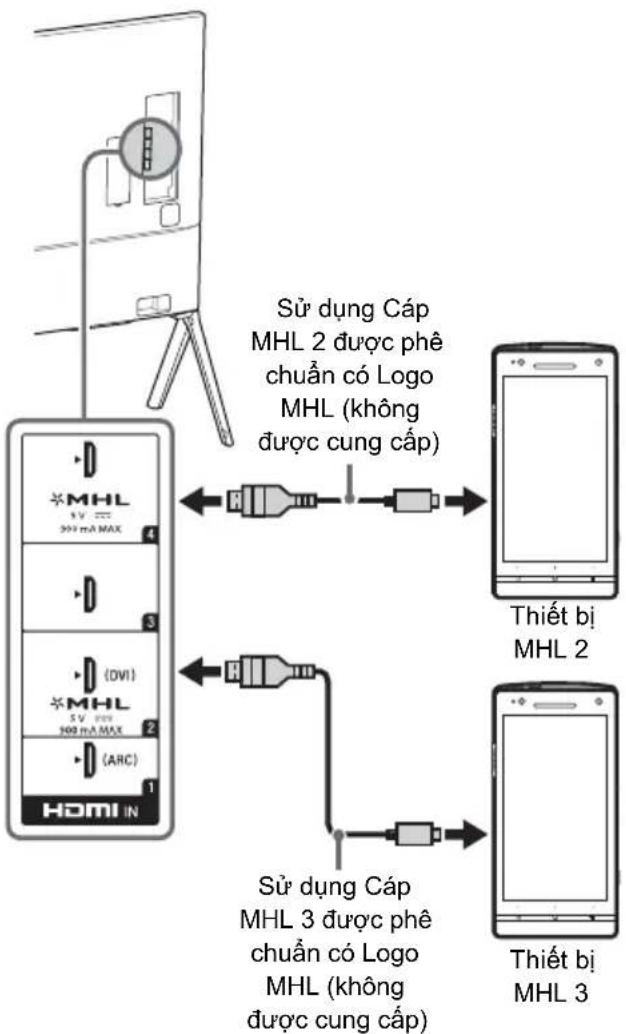

Để nối thiết bị MHL

TV sạc đồng thời thiết bị tương thích MHL được kết nối trong khi phát tập tin ảnh chụp/âm nhạc/video. Có thể sử dụng điều khiển từ xa của TV để điều khiển thiết bị tương thích MHL được kết nối.

Lưu ý

• Nếu cài đặt [Thay đổi Đầu vào Tự động (MHL)] ở [Bật], TV sẽ tự động chuyển sang HDMI IN 2/MHL hoặc HDMI IN 4/MHL từ đầu vào khác khi kết nối thiết bị tương thích MHL với giắc HDMI IN 2/MHL hoặc HDMI IN 4/MHL. Chức năng [Thay đổi Đầu vào Tự động (MHL)] có sẵn hay không phụ thuộc vào thiết bị tương thích MHL có thể hỗ trợ tính năng này.
• Nếu cài đặt [Sạc MHL khi ở chế độ Standby] ở [Bật], bạn có thể tiếp tục sạc thiết bị tương thích MHL ngay cả khi TV ở chế độ standby.
• Kết nối thiết bị thông minh 4K hoặc các thiết bị di động với giắc HDMI IN 2/MHL.
• Sử dụng CÁP MHL 3 được phê chuẩn có logo MHL cho điện thoại thông minh 4K hoặc các thiết bị di động.

Chất lượng hình ảnh

• Cáp composite AV
• Cáp ăngten

• Cáp component • Cáp HDMI

Video độ phân giải chuẩn (SD) có tín hiệu hình ảnh với độ phân giải dọc là 480 (NTSC) hoặc 576 (PAL/SECAM) đường.

Video độ phân giải cao (HD) có tín hiệu hình ảnh với độ phân giải dọc là 720 hoặc 1.080 đường. (Đối với độ phân giải dọc 4K: 2.160 đường)

Lắp TV lên tường

Hướng dẫn sử dụng cho TV này chỉ thể hiện các bước chuẩn bị cho việc lắp TV trước khi lắp sản phẩm lên tường.

Với khách hàng:

Vì các lý do an toàn và nhằm bảo vệ sản phẩm, Sony khuyến bạn nên để đại lý hoặc nhà thầu được cấp phép của Sony lắp đặt TV của bạn. Không cố gắng tự lắp đặt sản phẩm.

Với các Đại lý và Nhà thầu của Sony:

Tập trung chú ý đến vấn đề an toàn trong khi lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm này.

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt là để xác định sức bền chịu được trọng lượng TV của tường. Đảm bảo giao cho các đại lý hoặc nhà thầu được cấp phép của Sony tiến hành lắp đặt sản phẩm này lên tường và chú ý kỹ đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.

Sử dụng Giá đỡ treo tường SU-WL500 (không được cung cấp) để lắp đặt TV trên tường.

Tham khảo quyển hướng dẫn sử dụng được bán kèm với giá đỡ treo tường hoặc để lắp đặt đúng cách.

Lưu ý

- Bảo đảm rằng bạn giữ các vít đã tháo ở nơi an toàn, xa tầm tay của trẻ em.

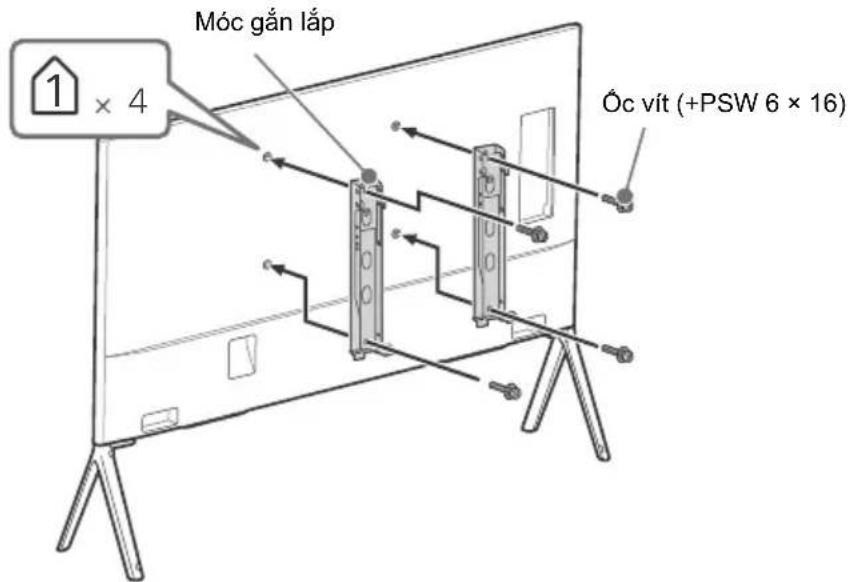

1 Gắn Móc gắn lắp bằng bốn ốc vít đi kèm với Giá đỡ treo tường.

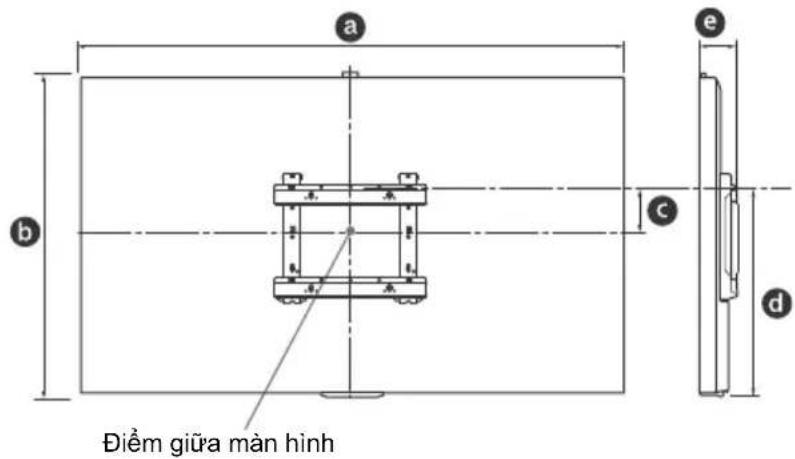

2 Đảm bảo tường phải có đủ không gian cho TV và có khả năng chịu được trọng lượng tối thiểu gấp bốn lần trọng lượng TV. Tham khảo bảng sau khi lắp TV lên tường. Xem trang 16-18 (Thông số kĩ thuật) để biết trọng lượng của TV.

VN

Đơn vị: mm

Tên model KD-	Kích thước màn hình		Kích thước tâm màn hình	Chiều dài treo
	a	b	c	Góc (0°)*
				d	e
85X9500B 1.954 1.150 173 747 137

* Chỉ áp dụng cho 0° cho kiểu TV này. Lưu ý - Các số liệu ở bảng trên có thể khác nhau đôi chút phụ thuộc vào việc lắp đặt.

3 Cắm các dây cáp cần thiết vào TV.

4 Tháo Bệ để bàn hoặc Chân để để trên sàn ra khỏi TV.

- Khi lắp lại Bộ để bàn hoặc Chân để để trên sàn, hãy siết chặt ốc vít (đã tháo ra trước đây) vào các lỗ ban đầu ở mặt sau của TV.

5 Lắp đặt TV trên tường.

Tên kiểu máy KD-	Vị trí ốc vít	Vị trí móc
85X9500B d, j a

SU-WL500

Vị trí ốc vít

Khi lắp Móc gắn lắp vào TV.

Khi lắp TV vào Giá đỡ.

Tham khảo sách hướng dẫn sử dụng được cung cấp theo Giá đỡ treo tường để lắp đặt TV trên tường.

Xử lý sự cố

Khi đèn báo LED lóe sáng màu đỏ, hãy đếm số lần lóe sáng (mỗi lần cách nhau ba giây).

Nếu đèn báo LED lóe sáng màu đỏ, hãy thiết lập lại TV bằng cách rút dây nguồn AC khỏi TV trong hai phút, sau đó bật TV.

Nếu sự cố vẫn còn, hãy liên hệ với đại lý của bạn hoặc trung tâm dịch vụ của Sony về số lần đèn báo LED lóe sáng màu đỏ (mỗi lần cách nhau ba giây). Nhấn I/© trên TV để tắt, rút dây nguồn AC và thông báo cho đại lý của bạn hoặc trung tâm dịch vụ của Sony.

Khi đèn LED rợi sáng không sáng, hãy kiểm tra các mục như sau.

Bạn cũng có thể tham khảo [Xử lý sự cố] trong i-Manual hoặc tiến hành tự chẩn đoán bằng cách chọn? [Trợ giúp] →

[Hỗ trợ khách hàng] → [Tự chẩn đoán]. Nếu sự cố vẫn còn thì hãy để nhân viên bảo dưỡng có đủ chuyên môn bảo dưỡng TV của bạn.

Sự cố và giải pháp

Không có hình (màn hình tối đen) và không có âm thanh.

• Kiểm tra kết nối cáp/ăngten (dây ăngten).
• Nối TV với ổ cắm điện AC và nhấn I/① trên TV hoặc điều khiển từ xa.

Một số chương trình không thể điều chỉnh được.

- Kiểm tra ăngten.

Điều khiển từ xa không hoạt động.

• Thay pin.
• TV của bạn có thể đang ở chế độ SYNC. Nhấn Thanh điều khiển (....) và trượt sang [SYNC MENU] trái/phải rồi nhấn bằng cảm ứng. Chọn [Điều khiển TV] rồi chọn [Home (Menu)] hoặc [Tùy chọn] để điều khiển TV. Khi sử dụng Bộ điều khiển từ xa IR, nhấn SYNC MENU, chọn [Điều khiển TV] rồi chọn [Home (Menu)] hoặc [Tùy chọn] để điều khiển TV.

Quên mật khẩu [Khóa Trẻ em].

- Nhập 9999 cho mã PIN. (Mã PIN 9999 luôn được chấp nhận.)

Khu vực xung quanh TV bị nóng lên.

- Khi TV được sử dụng trong một thời gian dài, khu vực xung quanh TV sẽ bị nóng lên.

Bạn có thể cảm thấy nóng khi chạm tay vào đó.

Âm thanh hoặc video bị treo, màn hình trắng hoặc TV không phản ứng với các nút trên TV hoặc điều khiển từ xa.

- Tiến hành thao tác cắm lại TV bằng cách rút dây nguồn AC và để trong 2 phút, sau đó cắm lại dây nguồn.

Không thể xác định vị trí nút I/☐, CH+/-, ∠+/-, ↑/↓/↔/→, →, □ và HOME trên TV.

- Xem hình minh họa bên dưới để biết vị trí các nút trên TV.

Mặt sau của TV

Đèn LED rọi sáng được bật.

- Nếu bạn không muốn bật Đèn LED rọi sáng, bạn có thể tắt.

Nhấn HOME, rồi chọn [Cài đặt] → [Cài đặt hệ thống] → [Cài đặt tổng quan] → [Đèn LED rọi sáng] → [Tắt]. Bạn cũng có thể nhấn OPTIONS, rồi chọn [Đèn LED rọi sáng] → [Tắt].

Không thể kết nối với bộ định tuyến không dây qua WPS.

- Nếu bạn sử dụng bảo mật WEP, hãy chọn [Dễ] → [Wi-Fi] → [Kết nối bằng danh sách quét]. Sau đó, chọn tên mạng (SSID) mà bạn muốn kết nối.

Không thể tìm thấy tên mạng yêu cầu trong thiết lập mạng.

- Chọn [Nhập thủ công] và nhấn ⚙ để nhập tên mạng.

Thông số kĩ thuật

Hệ thống

Hệ thống Panel

LCD Panel (Màn hình tinh thể lỏng), Độ sáng nền LED

Hệ TV

Analog: B/G, I, D/K, M, L

Kỹ thuật số: DVB-T/DVB-T2

Hệ màu/video

Kỹ thuật số: Tham khảo phần i-Manual

Độ phủ kênh

Analog: UHF/VHF/Cáp, Tùy thuộc vào việc chọn quốc gia/vùng.

Kỹ thuật số: UHF/VHF, Tùy thuộc vào việc chọn quốc gia/vùng.

Ngõ ra âm thanh

Châu cắm ngõ vào/ngõ ra

Ängten/cáp

Đầu ra 75 ohm cho VHF/UHF

→ / VIDEO IN 1

Ngõ vào video/âm thanh (châu cấm phono)

COMPONENT IN

YP_BP_R (Component Video): 1080p (50, 60Hz), 1080i (50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i

Ngơ vào âm thanh (châu cấm phono)

→ VIDEO IN 2

Ngõ vào video (chân cắm phono thông dụng với ngõ vào chữ Y)

HDMI IN 1, 2, 3, 4 (hỗ trợ độ phân giải 4K)

Video (2D): 4096 × 2160p (50, 60Hz) , 4096 × 2160p (24Hz), 3840 × 2160p (50, 60Hz) , 3840 × 2160p (24, 25, 30Hz), 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i, Định dạng PC *YC b C r 4:2:0 / 8bit

Video (3D):

Kết hợp khung hình: 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p

Song song: 1080p (50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

Trên-Dưới: 1080p (30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

Âm thanh: PCM tuyến tính kênh 5.1: 32, 44.1 và

48 kHz, 16, 20 và 24 bit, Dolby Digital

ARC (Audio Return Channel) (chỉ dành cho HDMI IN 1)

MHL (thông dụng với HDMI IN 2/4)

Video (2D): 4096 × 2160p (24Hz)*, 3840 × 2160p (24, 25, 30Hz)*, 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p, 576p, 576i, 480p, 480i

*Chỉ dành cho HDMI IN 2

Video (3D):

Kết hợp khung hình*: 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (30, 50, 60Hz), 720/24p

Song song: 1080p (50, 60Hz)*, 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

Trên-Dưới: 1080p (50, 60Hz)*, 1080p (30Hz), 1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

*Chỉ dành cho HDMI IN 2

Âm thanh: PCM tuyến tính kênh 5,1: 32, 44,1 và 48 kHz, 16, 20 và 24 bit, Dolby Digital

Cổng quang kỹ thuật số (PCM hai kênh tuyến tính, Dolby Digital)

→ HDMI 2 AUDIO IN

Ngõ vào âm thanh analog (Giắc mini stereo)

→ AUDIO OUT/Ω

Ngõ ra âm thanh (Giắc mini stereo)

Châu cấm tai nghe

(hỗ trợ ngõ ra loa Subwoofer)

ψ1, ψ2, ψ3 (ngoại trừ kiểu dành cho Úc và New Zealand)

Cổng USB

Ψ1, Ψ2 (HDD REC), Ψ3 (Chỉ kiểu dành cho Úc và New Zealand)

Cổng thiết bị HDD USB (chỉ dành cho ⭕2), Cổng USB

LAN

Đầu nối 10BASE-T/100BASE-TX (Tùy vào môi trường hoạt động của mạng, tốc độ kết nối có thể khác nhau. Tốc độ liên lạc và chất lượng liên lạc của 10BASE-T/100BASE-TX không được đảm bảo cho TV này.)

Các thông số khác

Phụ kiện Tùy chọn

Giá đỡ treo tường: SU-WL500

Loa Subwoofer không dây: SWF-BR100

Cáp MHL: DLC-MC10/DLC-MC20/DLC-MC30

Kính 3D Chủ động: TDG-BT500A

Nhiệt độ vận hành

0°C - 40°C

Độ ẩm sử dụng

10 % – 80 % RH (không ngưng tụ)

Công suất và những thông số khác

Điện áp sử dụng

110 V – 240 V AC, 50/60 Hz

Kích thước màn hình (đo theo đường chéo)

(Xấp xỉ.)

85 inch / 214,8 cm

Độ phân giải màn hình

3.840 điểm (chiều ngang) × 2.160 đường (chiều dọc)

Điện năng tiêu thụ

Ghi ở phía sau TV

Định mức đầu ra

USB 1, 3: 5 V, 500 mA MAX

USB 2: 5 V, 800 mA MAX

MHL (HDMI IN 2, 4): 5 V, 900 mA MAX

Kích thước (Xấp xỉ.) (r × c × s)

TV ở trên Bộ đặt sàn

1.954 × 1.576 × 591 mm

TV ở trên Bộ để bàn

1.957 × 1.214 × 452 mm

TV không kèm Bộ đặt sàn/Bệ để bàn

1.954 × 1.150 × 103 mm

Chiều rộng bộ (Xấp xỉ.)

Vị trí cạnh:

TV ở trên Bộ đặt sàn

1.953 mm

TV ở trên Bộ để bàn

1.957 mm

Vị trí giữa:

694 mm

Khối lượng (Xấp xỉ.)

TV ở trên Bộ đặt sàn

77,0 kg

TV trên Bộ để bàn

73,7 kg

TV không kèm Bộ đặt sàn/Bệ để bàn

70,8 kg

Lưu ý

- Các phụ kiện tùy chọn có sẵn tùy thuộc vào quốc gia/vùng/model TV/kho dự trữ.

- Thiết kế và thông số kĩ thuật có thể thay đổi mà không cần thông báo.

- Điện năng tiêu thụ sẽ tăng khi Thiết bị mở rộng cổng giao tiếp kết nối với TV.

- TV này kết hợp MHL 2 cho HDMI IN 4/MHL và MHL 3 cho HDMI IN 2/MHL.

Lưu ý về chức năng TV kỹ thuật số

• Mọi chức năng có liên quan đến TV kỹ thuật số (DVB3) sẽ chỉ hoạt động ở các quốc gia hoặc khu vực có phát tín hiệu kỹ thuật số mặt đất DVB-T/DVB-T2 (MPEG-2 và H.264/MPEG-4 AVC). Hãy xác nhận với đại lý tại địa phương của bạn xem bạn có thể nhận được tín hiệu DVB-T/DVB-T2 ở nơi sinh sống hay không.
• TV này tuân thủ các thông số kĩ thuật của DVB-T/DVB-T2, nhưng khả năng tương thích với các chương trình kỹ thuật số mặt đất DVB-T/DVB-T2 trong tương lai không được bảo đảm.
• Một số chức năng TV kỹ thuật số có thể không khả dụng ở một vài quốc gia/khu vực.

Thông tin thương hiệu

• HDMI, HDMI High-Definition Multimedia Interface và logo HDMI là các thương hiệu hoặc thương hiệu đã đăng ký của HDMI Licensing LLC ở Hoa Kỳ và các quốc gia khác.
• DLNA®, logo DLNA và DLNA CERTIFIED® là thương hiệu, nhãn hiệu dịch vụ hoặc nhãn hiệu chứng nhận của Digital Living Network Alliance.
• Sản xuất theo giấy phép của Dolby Laboratories. Dolby và biểu tượng hai chữ D là các thương hiệu của Dolby Laboratories.
• “BRAVIA” và BRAVIA là các thương hiệu của Sony Corporation.
• TrackID là thương hiệu hoặc thương hiệu đã đăng ký của Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, logo và tiêu đề quảng cáo của Gracenote và logo “Powered by Gracenote” là các thương hiệu đã đăng ký hoặc thương hiệu của Gracenote tại Hoa Kỳ và/hoặc các quốc gia khác.
• Opera® Devices SDK từ Opera Software ASA. Bản quyền 1995-2014 Opera Software ASA. Mọi quyền được bảo lưu.
• Wi-Fi, Wi-Fi Direct và Miracast là nhãn hiệu hoặc nhãn hiệu đã đăng ký của Wi-Fi Alliance.
• "Sony Entertainment Network logo" và "Sony Entertainment Network" là các thương hiệu của Sony Corporation.
• MHL, Mobile High-Definition Link và logo MHL là các thương hiệu hoặc thương hiệu đã đăng ký của MHL Licensing, LLC.
• Để biết bằng sáng chế DTS, hãy xem http://patents.dts.com. Được sản xuất theo sự cho phép của DTS Licensing Limited. DTS, Symbol, & DTS và Symbol là các thương hiệu đã đăng ký và DTS Digital Surround là thương hiệu của DTS, Inc. © DTS, Inc. Mọi quyền được bảo lưu.
• Được thiết kế với Công nghệ UEI™ Theo giấy phép của Universal Electronics Inc. Một phần © UEI 2000 – 2013
• Ký hiệu từ và các logo Bluetooth® thuộc về Bluetooth SIG, Inc. và việc Sony Corporation sử dụng các ký hiệu đó theo sự cấp phép. Các thương hiệu và tên thương mại khác thuộc về chủ sở hữu tương ứng.
• Nhãn hiệu N là thương hiệu hoặc thương hiệu đã đăng ký của NFC Forum, Inc. tại Hoa Kỳ và các quốc gia khác.

HDMI™

GIAO DIỆN ĐA PHƯƠNG TIỆN ĐỘ NÉT CAO

dlna

CHỨNG NHẬN

gracenote.

OPERA™

phần mềm

MHL™

Hỗ trợ khách hàng và Liên hệ:
