用户手册 Bravia KD85X9500B SONY

使用电视机之前，请先通读此手册并妥善加以保存，以备日后参考之用。

注意

• 操作电视机以前，请阅读 “安全信息”（第2页）。
• 本电视机使用说明书包含“将电视机安装到墙壁上”的指示。
• 快速设定指南和本说明书中使用的图像和插图仅供参考，可能与实际的产品外观不同。

识别标签的位置

电视机型号和电源等级的标签位于电视机背面。

安全信息

警告

不可将电池曝露于如阳光、火或类似的过热源。

安装 / 设定

根据下列指示安装及使用电视机，以避免发生火灾、触电或损坏和 / 或人身伤害。

安装

• 打开电视机包装时，请勿踩踏电视机保护袋，以免滑倒而导致人员受伤。
• 应将电视机安装在易于插拔的交流电源插座附近。
• 将电视机放置在平稳水平的表面上，以避免电视机掉落而造成人身伤害或电视机损坏。
• 请将电视机安装在无法被拉动、推动或撞翻的地方。

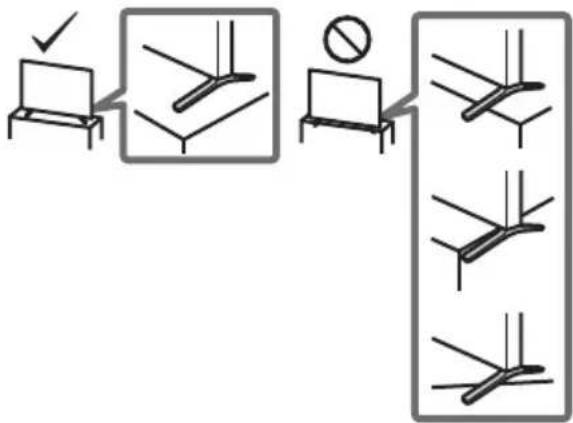

• 安装电视机，使电视机的桌面底座不会超出电视机底座（非附件）。如果桌面底座超出电视机底座，则可能导致电视机翻倒、掉落，而使人受伤或使电视机损坏。

• 仅可由有资格的服务人员执行挂壁安装。
• 为了安全起见，强烈建议您使用 Sony 附件，包括：— 挂壁式支架 SU-WL500

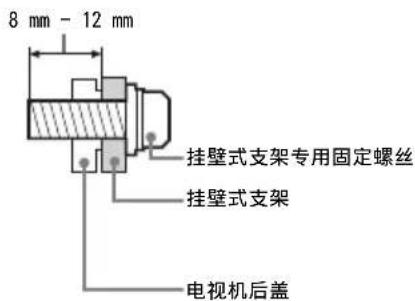

• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式支架和电视机后盖之间的接触面到专用固定螺丝末端的设计如图所示。由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。

如不使用专用固定螺丝，可能会造成内部损坏及电视机掉落等。

8 mm - 12 mm 挂壁式支架专用固定螺丝 挂壁式支架 电视机后盖

搬运

• 搬运电视机之前，请断开所有电缆的连接。
• 搬运大型电视机需要至少四个人。
• 用手搬动电视机时，请如下图所示握持电视机。请勿对液晶面板和屏幕边框施加压力。

• 搬运电视机时，请勿使其受到摇晃或过度振动。
• 搬运电视机以进行维修或移动时，请使用原有的纸箱和包装材料进行包装。

预防倾倒

- 请务必使用能够支撑电视机重量的结实绳索。

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。
• 如下图所示，在电视机周围留出通风空间。
• 强烈建议您使用 Sony 挂壁式支架以确保足够的空气流通。

安装在墙上

10 cm 30 cm 10 cm 10 cm

请至少在电视机周围留出此空间。

安装在支架上

10 cm 30 cm 10 cm 6 cm

请至少在电视机周围留出此空间。

- 为了确保正确通风及防止脏物或灰尘堆积：

一 请勿将电视机平放、上面朝下安装、向后安装或侧面安装。
一 请勿将电视机放置于架子、地毯、床或壁橱中。
— 请勿用布 （如窗帘）或物件 （如报纸等）覆盖电视机。

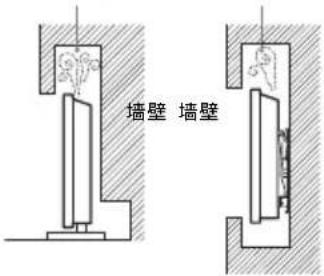

- 请勿如下图所示安装电视机。

阻碍空气流动。

墙壁 墙壁

交流电源线

按照下列指示使用交流电源线和插座以避免发生火灾、触电或损坏和/或人身伤害：

— 请仅使用 Sony 所提供的交流电源线，不要使用其它品牌的电源线。
- 将插头完全插入交流电源插座。
- 仅可在 110-240 V 交流电源上使用电视机。
— 连接电缆时，为了安全起见请务必拔下交流电源线，以免被电缆绊到脚。
- 在进行作业或移动电视机之前，请从交流电源插座上断开交流电源线的连接。
- 保持交流电源线远离热源。
- 拔出交流电源插头并定期进行清洁。如果插头上覆盖一层灰尘并且有水气，则其绝缘品质可能已经劣化，并可能会造成火灾。

注意

• 请勿在任何其它装置上使用所提供的交流电源线。
• 请勿过度拧捏、弯曲或扭转交流电源线，否则线芯可能会暴露在外或折断。
• 请勿改装交流电源线。
• 请勿将任何重物压在交流电源线上。
• 断开交流电源线连接时，请勿拉扯交流电源线本身。
• 请勿在相同的交流电源插座上连接太多装置。
• 请勿使用不适当的交流电源插座。

使用限制

请勿在下列地点、环境或情况条件下安装 / 使用电视机，否则电视机可能会发生故障并造成火灾、触电、损坏和 / 或人身伤害。

地点：

• 户外（直射阳光下）、海边、轮船或其他船只上、车内、医疗机构内、不稳定的地方、靠近水、雨、湿气或烟雾的地方。
• 如果放置电视机在公共浴室或温泉的更衣室内，电视机可能会被空降硫磺等损坏。

• 为了获得良好的图像质量，切勿将屏幕直接对着灯光或阳光。
• 避免将电视机从寒冷的区域移至温热的区域。突然的室温变化可能导致湿气凝结。这可能造成电视机显示劣质图像及 / 或暗淡的颜色。如果发生这种情形，让湿气完全蒸发之后才开启电视机。

环境：

• 炎热、潮湿、或多尘的地方；昆虫可能进入的地方；可能会受到机械振动的地方；易燃物品（蜡烛等）旁边。电视机不能暴露在液体滴落或飞溅的环境下，诸如花瓶之类装有液体的物品不能放在电视机上。
• 不要放置电视机在潮湿或多尘的空间，或有油烟或蒸气的场所（靠近灶台或加湿器）。这可能导致火灾、触电或本机弯曲。

请勿将电视机安装在会遭受极端温度的位置，如阳光直射、靠近散热器或加热装置通风孔的地方。电视机在这种环境下可能会过热而导致外壳变形及 / 或电视机故障。

• 请勿在湿着手时、机壳打开时或使用非制造厂商推荐附件时使用电视机。在有闪电暴风雨时，请断开电视机与交流电源插座和天线的连接。
• 不要把电视机安装在延伸出开放的空间。这可能导致人或物体碰撞电视机而受伤或损坏。

碎片：

• 请勿将任何物品丢向电视机，否则屏幕可能会因为受到撞击而破裂并造成严重伤害。
• 若电视机表面破裂，请勿在拔下交流电源线之前碰触电视机。否则便可能会导致触电。

当未使用时

• 如果您不使用电视机数天，为了环保和安全原因，应将电视机电源线从交流电源插座上拔下。
• 关闭电视机电源时，电视机并未与交流电源断开连接，请将插头从交流电源插座上拔下以完全断开电视机的电源连接。
• 但是，某些电视机可能具有需要将电视机保持在待机模式下才能正常工作的特点。

对于儿童

- 请勿让儿童爬上电视机。

- 请将小附件放置于儿童无法触及的位置，以免不小心吞下。

如果出现下列问题 …

如果出现下列任何问题，请关闭电视机并立即拔下交流电源线。请询问您的经销商或 Sony 维修中心以让有资格的服务人员进行检查。

当：

• 交流电源线损坏。
• 交流电源插座不适当。
• 电视机由于跌落、敲击或撞击而损坏。
• 任何液体或固体物件通过开口处掉入机壳内。

关于液晶显示屏温度

液晶显示屏长时间使用后，面板四周会变热。用手触摸时会感觉较热。

预先注意事项

观赏电视

• 有些人在观看3D视频图像或玩立体的3D视频游戏时可能会感到不适（如眼疲劳、困乏、恶心等）。Sony建议所有观众在观看3D视频图像或玩立体的3D视频游戏时定期休息。休息所需的长度和频率因人而异。务必自行决定最有效方式。如果您感到任何不适，应停止观看3D视频图像或玩立体的3D视频游戏，直至不适感消失，必要时请就医。您还应浏览（i）与本电视机一起使用的任何其他设备或媒体的使用说明书以及（ii）我们的网站(http://www.sony-asia.com/support）以获取最新信息。儿童（尤其是六岁以下的儿童）的视力仍处于发育时期。在允许儿童观看3D视频图像或玩立体的3D视频游戏之前，请咨询医生（如儿科或眼科医师）。成人应监督儿童确保遵守上述建议。
• 不要在靠近火源或高温地方如直射阳光或太阳晒热的汽车内使用、贮存或留下3D眼镜或电池。
• 当使用模拟 3D 功能时请注意，由于电视机进行了转换，显示的图像已从原始图像发生了改变。
• 请在适当光线条件下观赏电视，因为在光线不足的房间观赏液晶电视会损害您的视力。而且长时间持续观赏电视也可能会损害您的视力。
• 使用耳机时，请调节音量以避免过高的音量损坏您的听力。

LCD 屏幕

• 虽然 LCD 屏幕采用最精密技术制造且 99.99% 以上的像素有效，然而在 LCD 屏幕上还是经常会出现暗点或亮点（红色、蓝色或绿色）。这是 LCD 屏幕的结构特性，并不是故障。
• 请勿按压或刮前面滤光镜或在电视机顶部放置物件。这可能会导致图像变形或 LCD 屏幕损坏。
• 若在寒冷的地方使用电视机，图像会有一些模糊或变暗。这是正常现象。电视机的温度升高之后这个现象便会消失。
• 当一直显示静像时可能会产生重影。这个现象应该在一会儿之后便会消失。
• 使用电视机时屏幕与机箱会变热。这是正常现象。
• LCD 屏幕含有少量液态晶体。进行废弃处理时，请遵照当地的法令和法规。

使用和清洁电视机的屏幕表面 / 机壳

请务必在清洁液晶电视之前，先将连接至液晶电视的交流电源线从交流电源插座上拔下。
为了避免机体材料变质或屏幕涂层腐蚀，请遵照下列预先注意事项。

• 若要清除屏幕表面 / 机壳上的灰尘，请用柔软布料擦拭。如果还是有灰尘，请使用已稀释的温和清洁剂沾湿的软布来擦拭。
• 绝对不能将水或清洁剂直接喷在电视机上。液体可能滴落在屏幕的底部或外部部件上并渗入电视机内，而毁坏电视机。

• 切勿使用任何类型的磨砂垫、碱性 / 酸性清洁剂、擦洗粉或易挥发溶剂，如酒精、苯、稀释剂或杀虫剂。使用上述材料或与橡胶或乙烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏。
• 建议您定期对通风口进行吸尘，以确保通风正常。
• 请勿在清洁或维修扬声器时过度用力，以防任何损坏。

选购装置

请将会产生电磁辐射的选购附件或任何装置远离电视机。否则可能会造成图像扭曲和 / 或噪声。

本机的无线功能

• 切勿在医药设备（心脏起搏器等等）附近操作本机，这可能导致医药设备故障。
• 虽然本机发送 / 接收加密信号，请小心未经授权的截取。我们不对此造成的任何问题负责。

关于操作遥控器的注意事项

• 按照正确的极性装入电池。
• 请勿同时使用不同类型的电池，或新旧电池混合使用。
• 请以不污染环境的方法处理电池。某些地区可能规定了电池的处理方法。请咨询当地政府。
• 小心使用遥控器。请勿掉落或踩踏遥控器，或将任何液体溅到遥控器上。
• 请勿将遥控器放在靠近热源、受阳光直射的地方，或者放在潮湿的房间里。

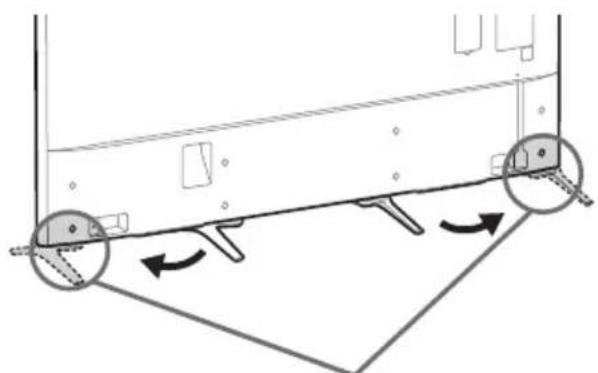

安装桌面底座 （替代）

您可根据下方指示将台式底座从中间改装至边缘位置。

注意
- 安装时需要至少五人以上。
- 确保电视机前无障碍物。

3D Sync 传输器 红外感应器

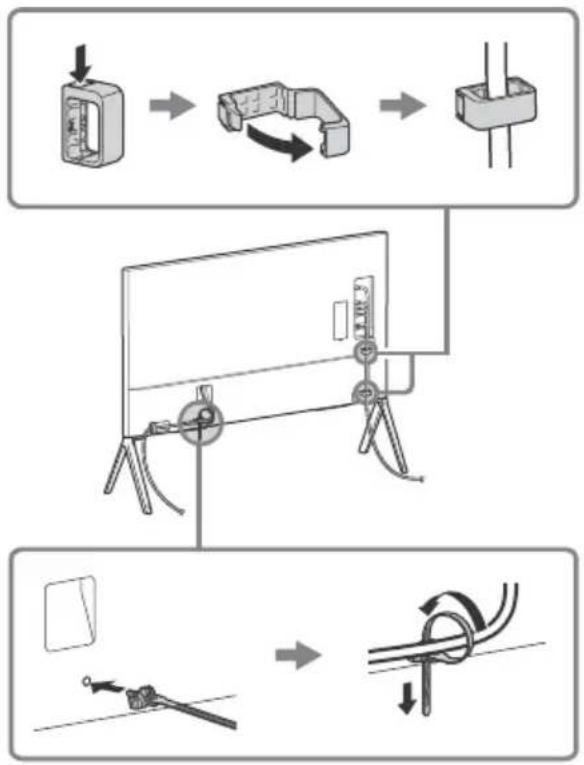

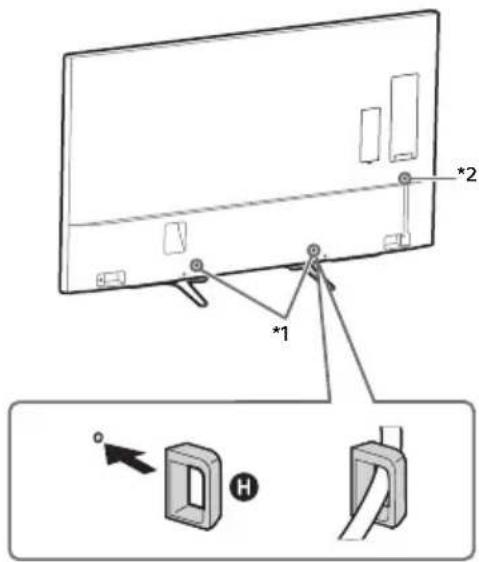

捆扎电缆

1 安装电缆固定夹。

*1 桌面底座安装于中间时的电缆固定夹位置。

*2 台式底座 （边缘或中间位置）和落地支架的电缆固定夹位置。

注意

• 使用端口复制器可以简化电缆管理，使电视机只需连接单根电缆。
• 若要从电视机上拆下电缆固定夹，如图所示，按固定夹的顶部 ①，然后捏 ②。

2 用电缆固定器捆住交流电源线，并连接装有电缆固定夹的电缆。

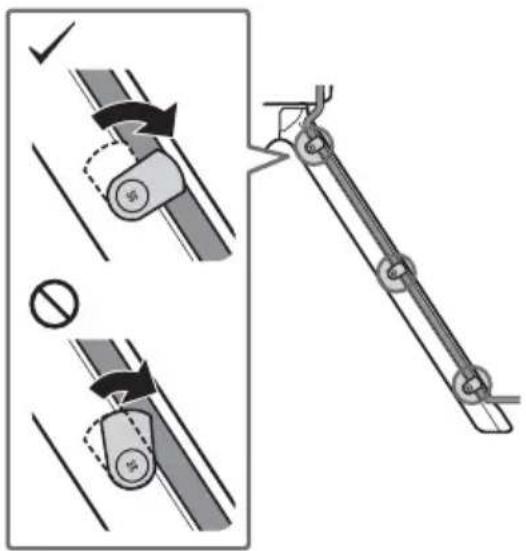

4 用连接件将电缆固定至底座，以免损坏电缆。

- 使用摄像头时，将其置于电视机正面顶部位置。

使用遥控器

您可以使用随附的触摸板遥控器或 IR （红外线）遥控器操作电视机。

触摸板遥控器 红外遥控器

注意

- 触摸板遥控器必须在电视机注册后才能使用。可通过按HOME，然后选择设定] 系统设定] [触摸板遥控设定] 注册触摸板遥控器。

显示触摸板操作指南

触摸板操作指南可让您查看当前电视机屏幕可用的主要手势指令。

1 用手指按住触摸板中央以显示触摸板操作指南。

600 BL VIEW MEDIUM HOME

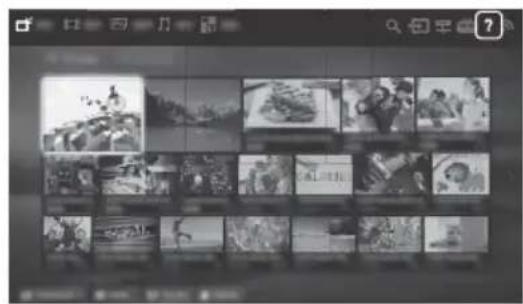

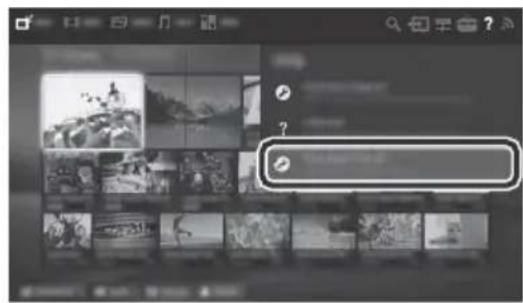

启动触摸板教程

1 按 HOME。

2 滑动以选择 ? [ 帮助 ]，然后按触摸板。

3 向上/下滑动以选择 [触摸板教程], 然后按触摸板。

- 也可通过按 HOME，然后选择 [设定] → [系统设定] → [触摸板配置] → [开始教程] 启动触摸板教程。

连接其它设备

有关连接的更多信息，请参见操作指南。

注意

- 有关与端口复制器进行连接的信息，请参见端口复制器随附的安装指南。

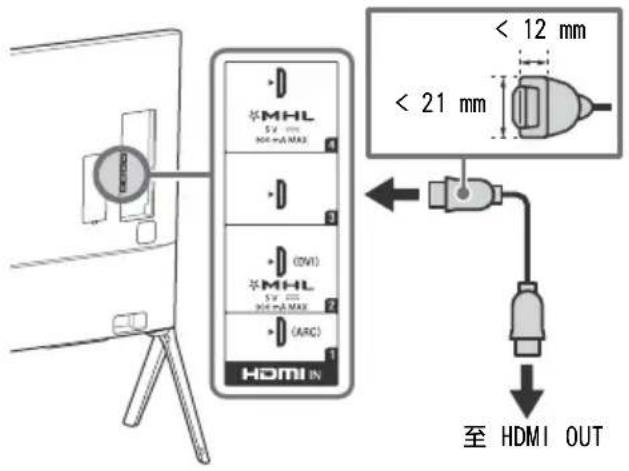

使用 HDMI 电缆连接

注意

- 将 4K 设备（4K 媒体播放器、4K 机顶盒等）连接至电视机的 HDMI IN 2 或 HDMI IN 1 插孔来欣赏版权保护内容。

MHL 5V 12 mm NG=0.4 MAX (DVI) MHL 5V 12 mm NG=0.4 MAX (ARC) HDMI IN < 12 mm < 21 mm 至 HDMI OUT

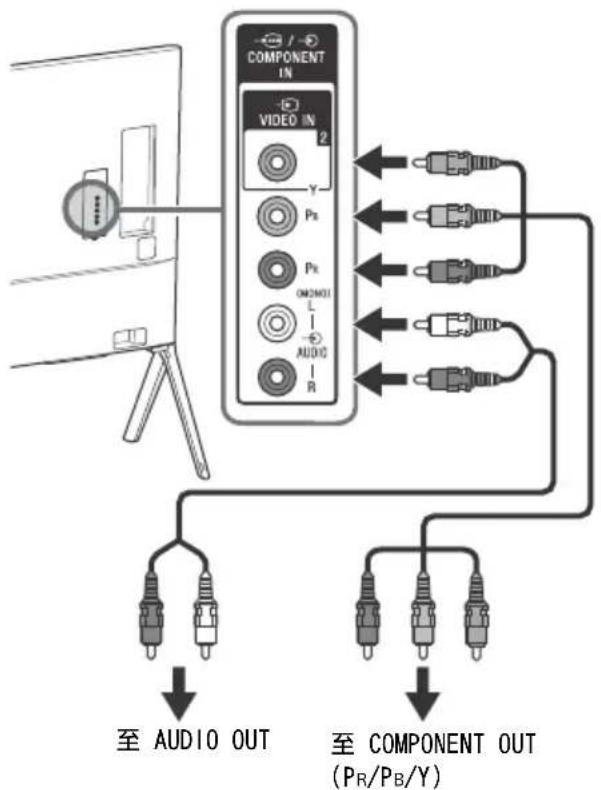

使用分量电缆连接


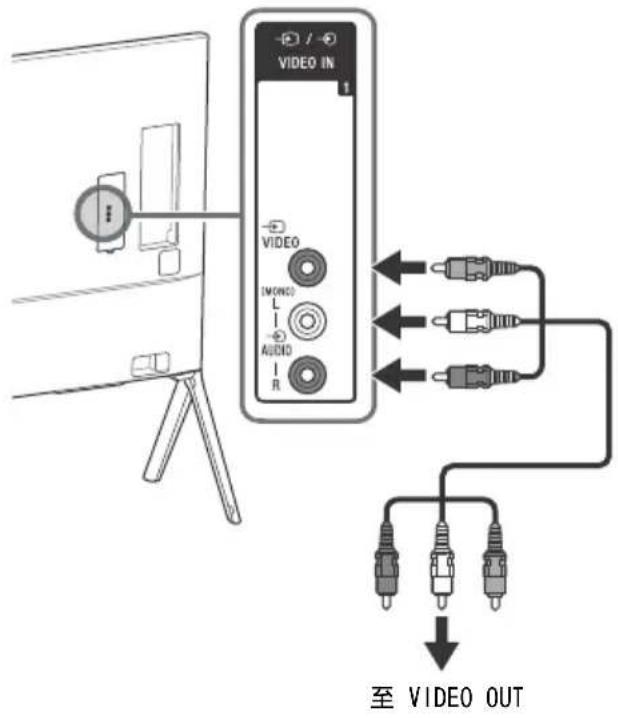

使用 AV 复合电缆连接

VIDEO IN 1 VIDEO INCOME L AUDIO R 至 VIDEO OUT

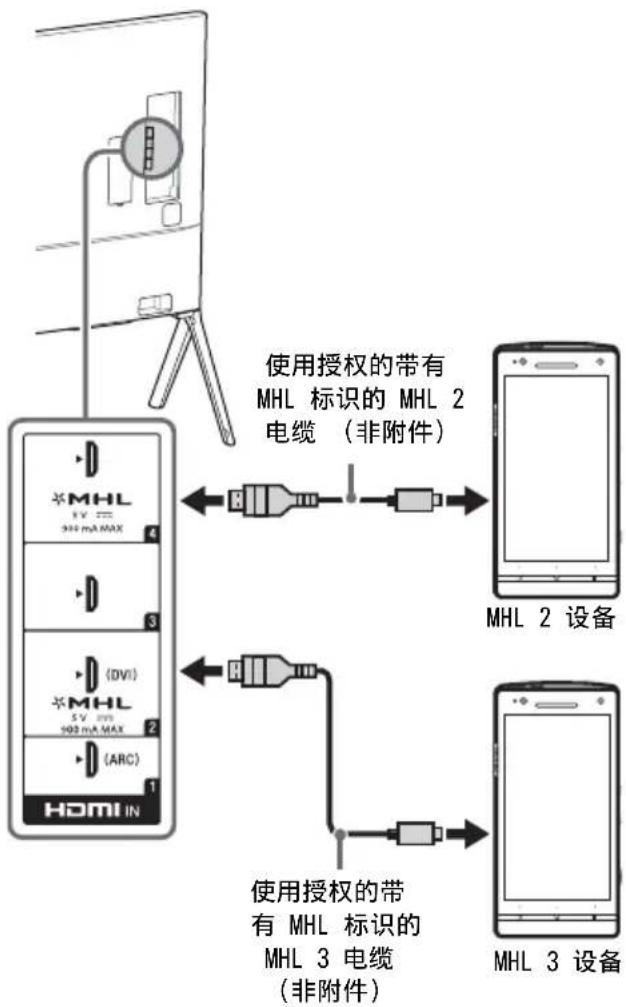

连接MHL设备

电视机在播放照片 / 音乐 / 视频文件的同时对所连接的 MHL 兼容设备进行充电。可使用电视机遥控器操控所连接的 MHL 兼容设备。

注意

• 如果 [ 自动输入变更（MHL）] 设定为 [ 开 ]，则当 MHL 兼容设备连接至 HDMI IN 2/MHL 或 HDMI IN 4/MHL 插孔时，电视机会自动从其他输入切换至 HDMI IN 2/MHL 或 HDMI IN 4/MHL。[ 自动输入变更 （MHL）] 的可用性视 MHL 兼容设备是否支持此功能而定。
• 如果[待机时MHL充电]设定为[开]，则即使当电视机处于待机模式时，仍可继续对MHL兼容设备进行充电。
• 将 4K 智能手机或移动设备连接至 HDMI IN 2/MHL 插孔。
• 对于4K智能手机或移动设备，请使用带有MHL标志的授权MHL 3电缆。

图像质量

• AV 复合电缆
• 天线电缆

- 分量电缆 • HDMI 电缆

SD 4K/HD

标清（SD）视频的图像信号垂直分辨率为 480 线（NTSC）或 576 线（PAL/SECAM）。

高清（HD）视频的图像信号垂直分辨率为 720 线或 1080 线。
(4K 垂直分辨率：2160 线)

将电视机安装到墙壁上

本电视机安装手册仅说明将电视机安装到墙上前的安装准备步骤。

用户须知：

考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行电视机的安装。切勿试图自行安装。

Sony 经销商和承包商须知:

在本产品的安装、定期保养和检查过程中应充分注意安全性。

安装此产品需具备专门技能，特别是在鉴定墙壁支撑电视机重量的强度。务必将本产品的安装托付于 Sony 经销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。

使用挂壁式支架 SU-WL500 （非附件）将电视机安装于墙上。

请参阅随挂壁式支架提供的指示以正确地进行安装。

注意

- 务必将取下的螺丝放置在安全的地方，让螺丝远离儿童。

1 用挂壁式支架随附的四颗螺丝装上安装挂钩。

安装挂钩 1 × 4 螺丝 (+PSW 6 × 16)

2 确保墙壁有足够的空间安装电视机并且能够支撑的重量至少是电视机重量的四倍。有关如何将电视机安装到墙壁上，请参阅下表。有关电视机的重量，请参阅第 15-17 页 （规格）。

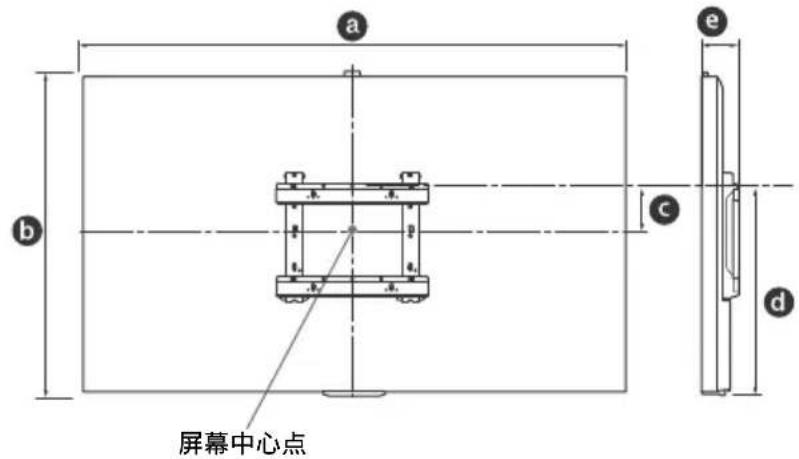

a b c e d 屏幕中心点

单位：mm

机型名称 KD-	显示器尺寸		屏幕中心 尺寸	安装的长度
	a	b	c	角度(0°)*
				d e
85X9500B 1954 1150 173 747 137

* 对于此型号的电视机，仅适用于 0°。

注意

- 制表内的数字视安装而稍微有所不同。

3 将必要电缆连接到电视机。

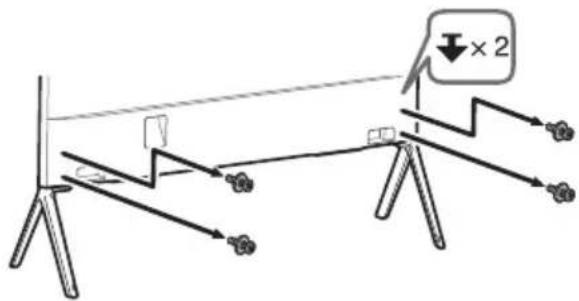

4 从电视机上拆卸台式底座或落地支架。

- 再次安装台式底座或落地支架时，请务必将螺丝（之前已卸下的）牢牢固定在电视机背面原先的孔中。

5 将电视机安装至墙上。

型号名称KD-	螺丝位置 挂钩位置
85X9500B d, j a

SU-WL500

螺丝位置

将安装挂钩安装至电视机上时。

请参阅符合您的电视机型号的挂壁式支架所提供的指示将电视机安装在墙上。

故障排除

当 LED 指示灯以红色闪烁时，请计算其闪烁次数（间隔时间为三秒钟）。

若 LED 指示灯以红色闪烁，请从电视机上断开交流电源线并保持两分钟以重置电视机，然后再打开电视机。

若故障持续，请将 LED 指示灯闪烁红色的次数（间隔时间为三秒钟）告知您的经销商或 Sony 服务中心。按电视机上的 I/① 将其关闭，断开交流电源线，然后联系您的经销商或 Sony 服务中心。

当LED照明灯不在闪烁时，请检查以下项目。也可以参见操作指南中的［故障排除］或通过选择？［帮助］ [客户支持] [自我诊断]执行自我诊断。如果问题仍然存在，将电视机交给有资格的服务人员维修。

问题与解决方法

没有图像 （画面暗）且没有声音。

• 检查天线 / 电缆连接。
• 将电视机连接至交流电源，然后按电视机或遥控器上的 I/⏻。

无法调谐某些节目。

- 检查天线。

遥控器不工作。

• 请更换电池。
• 电视机可能处于SYNC模式。
  按控制条（...）并向左 / 右滑动 [SYNC MENU]，然后按触摸板。选择 [电视控制]，然后选择 [主（菜单）] 或 [选项] 以操控电视机。
  使用红外线遥控器时，按 SYNC MENU，选择 [电视控制]，然后选择 [主（菜单）] 或 [选项] 以操控电视机。

已经忘记了 [亲子锁] 的密码。

- 在 PIN 代码中输入 9999。（始终接受 PIN 代码 9999。）

电视机周围温度升高。

- 长时间使用电视机时，电视机周围温度会升高。用手触摸这些地方时可能会感觉很烫。

停顿音频或视频、空白屏幕或电视机对电视或遥控器按钮没有反应。

- 拔下交流电源线两分钟之后再次连接以进行简单的电视机重设。

无法在电视机上找到 I/∅，CH+/-，△+/-，↑/↓/←/→，→，⊕和 HOME 按钮。

- 有关电视机上的按钮位置，请参阅下图。

电视机背面

CH+ I/O + - CH- HOME

LED 照明灯已点亮。

- 如果不想让LED照明灯点亮，可以将其关闭。按HOME，然后选择设定] [系统设定] [常规设定] [LED照明灯] [关]。也可以按OPTIONS，然后选择[LED照明灯] [关]。

- 若使用 WEP 安全系统，请选择 [容易] → [Wi-Fi] → [通过扫描列表连接]。然后，选择想要连接的网络名称（SSID）。

无法在网络设置中找到所需的网络名称。

- 请选择 [ 手动输入 ] 然后按 输入网络名称。

规格

系统

面板系统

LCD （液晶显示）面板，LED 背光灯

电视系统

模拟：B/G，I，D/K，M，L

数字：DVB-T/DVB-T2

彩色 / 视频制式

模拟：PAL，SECAM，NTSC3.58，NTSC4.43

数字：参阅操作指南

频道覆盖范围

模拟：UHF/VHF/电缆，视您的国家 / 地区选择而定。

数字：UHF/VHF，视您的国家 / 地区选择而定。

声音输出

YP_BPR （分量信号视频）：1080p（50，60Hz），1080i

(50, 60Hz), 720p (50, 60Hz), 576p, 576i, 480p, 480i

音频输入 （唱机插孔）

→ VIDEO IN 2

视频输入 （备有 Y 输入的常见唱机针）

HDMI IN 1, 2, 3, 4 （支持 4K 分辨率）

视频（2D）：4096 × 2160p (50, 60Hz) ^* ,

4096 × 2160p (24Hz), 3840 × 2160p (50,

60Hz)*，3840×2160p(24，25，30Hz)，1080p

(30, 50, 60Hz), 1080/24p, 1080i (50, 60Hz),

720p (30, 50, 60Hz), 720/24p, 576p, 576i,

480p, 480i, PC 格式

*YCbCr 4:2:0 / 8位

视频（3D）：

帧封装：1080p（30Hz），1080/24p，

1080i (50, 60Hz), 720p (30, 50, 60Hz),

720/24p

并排：1080p（50，60Hz），1080/24p，

1080i (50, 60Hz), 720p (50, 60Hz)

上下：1080p（30，50，60Hz），1080/24p，

1080i (50, 60Hz), 720p (50, 60Hz)

音频：5.1 声道线性 PCM：32，44.1 和 48 kHz，

16, 20 和 24 位, Dolby Digital

ARC (Audio Return Channel) (仅限 HDMI IN 1)

MHL（与 HDMI IN 2/4 共用）

视频（2D）：4096 × 2160p (24Hz)*，

帧封装 *：1080p（30Hz），1080/24p，1080i（50，

60Hz), 720p (30, 50, 60Hz), 720/24p

并排：1080p（50，60Hz），1080/24p，1080i

(50, 60Hz), 720p (50, 60Hz)

上下：1080p（50，60Hz），1080p（30Hz），

1080/24p, 1080i (50, 60Hz), 720p (50, 60Hz)

* 仅限 HDMI IN 2

音频：5.1 声道线性 PCM：32，44.1 和 48 kHz，

16, 20 和 24 位, Dolby Digital

数字光学插孔 （双声道线性 PCM、Dolby Digital）

HDMI 2 AUDIO IN

模拟音频输入（立体声迷你插孔）

AUDIO OUT/Ω

音频输出 （立体声迷你插孔）

耳机插孔

(支持重低音扬声器输出)

1,2, （澳大利亚和新西兰型号除外）

USB 端口

1, 2 (HDD REC), (仅限澳大利亚和新西兰型号)

USB HDD 设备端口 （仅限 2），USB 端口

LAN

10BASE-T/100BASE-TX 连接器 （视网络的操作环境

而定，连接速度可能不同。本电视机不保证

10BASE-T/100BASE-TX 通信速率和通信质量。)

其他

选购附件

挂壁式支架：SU-WL500

无线重低音扬声器：SWF-BR100

MHL 缆线 : DLC-MC10/DLC-MC20/DLC-MC30

主动式 3D 眼镜：TDG-BT500A

操作温度

0 °C - 40 °C

操作湿度

10% - 80% 相对湿度 （非冷凝）

电源和其他

电源要求

110 V - 240 V AC, 50/60 Hz

屏幕尺寸 （对角线测量）（大约）

85 英寸 / 214.8 厘米

显示器分辨率

3840 点 （水平）× 2160 线 （垂直）

消耗功率

显示于电视的背面

额定输出

USB 1, 3: 5 V, 500 毫安培 MAX

USB 2: 5 V, 800 毫安培 MAX

MHL (HDMI IN 2, 4): 5 V, 900 毫安培 MAX

尺寸 （大约）（宽 × 高 × 深）

附有脚架的电视机

1954 × 1576 × 591 mm

附有台式底座的电视机

1957 × 1214 × 452 mm

不附脚架 / 台式底座的电视机

1954 × 1150 × 103 mm

底座宽度（大约）

边缘位置：

附有脚架的电视机

1953 mm

附有台式底座的电视机

1957 mm

中间位置：

694 mm

质量（大约）

附有脚架的电视机

77.0 kg

附有台式底座的电视机

73.7 kg

不附脚架 / 台式底座的电视机

70.8 kg

注意

• 选购附件的供应视国家 / 区域 / 电视机型号 / 存货而定。
• 设计和规格如有变更，恕不另行通知。
• 当端口复制器连接至电视机时，耗电量会增加。
• 本电视机采用适用于 HDMI IN 4/MHL 的 MHL 2 和适用于 HDMI IN 2/MHL 的 MHL 3。

数字电视机功能的注意事项

• 有关数字电视机（DVB的任何功能仅在有 DVB-T/DVB-T2（MPEG-2 和 H.264/MPEG-4 AVC）数字地面信号广播的国家或地区可用。请向当地经销商确认您的所在地是否可接收 DVB-T/DVB-T2 信号。
• 本电视机符合 DVB-T/DVB-T2 规格，但不能保证与将来 DVB-T/DVB-T2 数字地面广播的兼容性。
• 在某些国家 / 地区，某些数字电视机功能不可用。

商标信息

• HDMI 和 HDMI High-Definition Multimedia Interface 专用名词以及 HDMI 标志是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。
• DLNA®、DLNA 标志和 DLNA CERTIFIED® 是 Digital Living Network Alliance 的商标、服务标记或认证标记。
• 本产品经过杜比实验室的许可而制造。 杜比和双 D 符号是杜比实验室的注册商标。
• “BRAVIA” 和 B 是 Sony Corporation 的商标。
• TrackID 是Sony Mobile Communications AB 的商标或注册商标。
• Gracenote、Gracenote eyeQ、Gracenote VideoID、Gracenote Video Explore、Gracenote MusicID、Gracenote 标志和标示语以及“Powered by Gracenote”标志是Gracenote在美国和/或其他国家的注册商标或商标。
• Opera® Devices SDK from Opera Software ASA. Copyright 1995–2014 Opera Software ASA. All rights reserved.
• Wi-Fi、Wi-Fi Direct 和 Miracast 是 Wi-Fi Alliance 的商标或注册商标。
• “Sony Entertainment Network logo” 和 “Sony Entertainment Network” 是 Sony Corporation 的商标。
• MHL、Mobile High-Definition Link 和 MHL 标志是 MHL Licensing，LLC 的商标或注册商标。
• 有关 DTS 专利，请参阅 http://patents.dts.com。由 DTS Licensing Limited 授权制造。DTS、符号以及 DTS 和符合的组合是 DTS, Inc. 的注册商标，DTS Digital Surround 是其商标。© DTS, Inc. 保留所有权利。
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 - 2013
• Bluetooth® 字标和标志乃 Bluetooth SIG, Inc. 所有，Sony Corporation 在授权下使用这些标记。其他的商标和商品名称属于其各自的所有者。
• N Mark 是 NFC Forum, Inc. 在美国和其他国家的商标或注册商标。

dlna

CERTIFIED

gracenote.

OPERA™

software

MHL ^TM
