HƯỚNG DẪN NGƯỜI DÙNG F-60FV2 PANASONIC

Model No. / Kiểu máy

F-60FV2

Net Weight / Trọng Lượng Tịnh : 6.5 kg

Hướng Dẫn Sử Dụng và Lắp Đặt

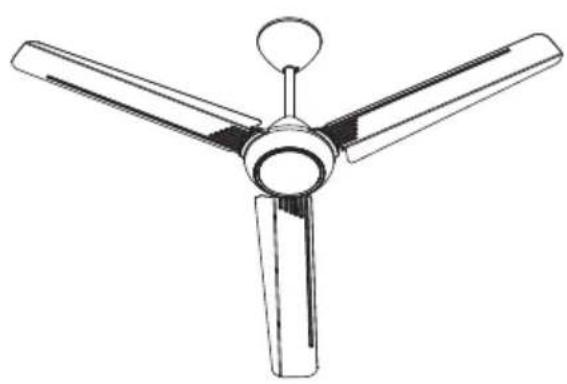

Quạt Trần

Càm on quý khách hàng đã mua Quạt Trần của Panasonic.

Trước khi sử dụng sản phẩm này, xin vui lòng đọc kỹ các hướng dẫn và cắt giữ sách hướng dẫn sử dụng này để tham khảo trong tương lai. Đảm bảo đọc phần Biện pháp an toàn (P.4-5) trước khi cải đặt và vận hành.

Nội dung

Chú Ý về An Toàn	4-5
Bảo dưỡng	6
Tên bộ phận	7
Cách Lắp Đặt	8-18
Cách sử dụng	18
Thông số kỹ thuật	19

Vui lòng đọc phần lưu ý an toàn và quét mã QR để xem video hướng dẫn lắp đặt tham khảo!

Để tránh khả năng người sử dụng bị chấn thương hay thiết bị bị hư hồng, hãy tuân theo những hướng dẫn sau đây.

Biểu tượng này thể hiện những hành động BẮT BUỐC.

Biểu tượng này thể hiện những hành động NGHIÊM Cẩm TUYỆT ĐỐI.

CẢNH BÁO

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể dẫn đến thiệt mạng hoặc gây chấn thương nghiêm trọng cho người sử dụng.

LU'U Ý

Tình huống có thể xảy ra do sử dụng thiết bị không đúng cách, nếu không tránh được có thể gây chấn thương cho người sử dụng hoặc làm hư hỏng thiết bị.

CẦNH BÁO

Tuân theo một cách nghiêm ngặt tất cả những hướng dẫn lắp đặt trong quyền hướng dẫn sử dụng này.

Việc đi dây điện phải do người có chuyên môn tiến hành.

Lỗi lắp đặt có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Tất tất cả nguồn điện và chờ cho đến khi cánh quạt ngừng quay hoàn toàn trước khi lau chùi hoặc tiến hành bảo dưỡng quạt.

Quạt Trần đột ngột quay có thể gây thương tích và điện giật.

Vui lòng tham khảo đại lý bán hàng được ủy quyền về việc sửa chữa hoặc bảo dưỡng.

Đảm bảo Ông Trụ được gắn chặt hoàn toàn với Trục Đông Cơ. (Lực văn bu-lông là 800\~1200 N·cm) và Chốt Hăm nêm phải được lắp với Bu-lông và bề gập xuống.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Dùng tua vít để vận chặt vít Cánh Quạt. (250-300 N•cm).

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Đảm bảo rằng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quạt Trần.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Ngưng sử dụng Quạt Trần khi xảy ra bất kỳ sự cố bất thường hoặc hồng hóc nào và chuyển Cầu Dao Tự Động (MCB) sang trạng thái “OFF” (TẮT).

Nguy cơ bốc khói, cháy, điện giật và roi. Vui lòng liên hệ với đại lý được ủy quyền để được bảo trì/ sửa chữa.

Tháo dỡ Quạt Trần bị hòng.

Có thể gây chân thương nếu Quạt Trần bị rơi.

Nếu thấy quạt quay bất thường, ngừng sử dụng Quạt Trần ngay lập tức và liên hệ với nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp Quạt Trần ở những nơi có nhiều dầu mỡ và bụi.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không lắp đặt Quạt Trần tại những nơi để chảy nổ như bếp ga.

Có thể gây ra cháy nó, chập mạch và điện giật.

Không lắp Quạt Trần gần các hóa chất và chất kiểm.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không làm hư hỏng dây điện trong quá trình lắp đặt, như làm biến dạng do nhiệt, xoắn, bề cong, v.v.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

Không sử dụng các nguồn điện khác ngoài nguồn điện định mức đã được nói ở trên.

Quạt quá nóng có thể gây cháy hoặc điện giật.

Không bám lên Quạt Trần.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không tháo dỡ Quạt Trần trừ khi được hướng dẫn trong quyền hướng dẫn này.

Chỉ sử dụng phụ kiện đi kèm.

Có thể gây cháy, điện giật, thương tích và rơi Quạt Trần.

Không chạm vào Quạt Trần nếu quạt đang hoạt động.

Có thể gây chân thương, hồng hóc và làm Quạt Trần rơi.

Không té nước hoặc làm ướt Quạt Trần.

Có thể gây ra cháy nổ, chấp mạch và điện giật.

LU'U Y

Đề tránh trường hợp bị chấn thương với người dùng hay có những hư hỏng với thiết bị, hãy tuân theo tất cả những hướng dẫn có trong quyền hướng dẫn sử dụng này. Nhà sản xuất sẽ không chịu trách nhiệm với bất cứ tai nạn hay chấn thương nào xảy ra do lỗi lắp đặt không đúng hay không tuân theo hướng dẫn trong quyền hướng dẫn sử dụng này.

Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Thiết bị này không được thiết kế để sử dụng bởi những người (bao gồm trẻ em) bị suy giảm chức năng thể chất, giác quan hay trí tuệ hoặc những người thiếu kinh nghiệm và kiến thức, trừ khi họ được giám sát hoặc hướng dẫn sử dụng thiết bị bởi người chịu trách nhiệm về sự an toàn của họ. Trẻ em nên được giám sát để đảm bảo chúng không đủa nghịch với thiết bị. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Quạt Trần phải được lắp đặt cách sàn nhà 2,3 m, các Cánh Quạt phải cách tường 1 m trở lên.

Có thể khiển cho luồng gió không ổn định, khiên Quạt Trần bị lắc. Có thể gây chấn thương nếu Quạt Trần bị rơi. Xem trang 13 (Bước 4) để biết cách đo.

Sau khi lắp đặt, phải kiểm tra chắc chắn rằng Quạt Trần không bị lắc mạnh. Có thể gây chắn thương nếu Quạt Trần bị rơi.

Thay thế tất cả các Cánh Quạt nếu bất kỳ cánh nào bị vỡ hoặc bị rạn nứt. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Nhà sản xuất, đại diện bảo dưỡng hoặc người có năng lực thích hợp sẽ thực hiện việc gắn hệ thống treo. Có thể gây chấn thương nếu Quạt Trần bị roi.

Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần. Có thể gây tổn thương cho người dùng hoặc hư hỏng sản phẩm.

Việc thay thế các bộ phận của thiết bị hệ thống treo an toàn sẽ do nhà sản xuất, đại lý dịch vụ hoặc người có chuyên môn phù hợp thực hiện. Có thể gây tồn thương cho người dùng hoặc hư hỏng sản phẩm.

Chỉ lắp đặt sản phẩm trong nhà. Không lắp đặt ở những nơi có gió thời. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Không lắp đặt tại nơi có độ rung cao và có sự va chạm. Có thể gây chấn thương nếu Quạt Trần bị rơi.

Tránh lắp đặt dưới tràn cong kiểu mái vòm. Có thể khiển cho lường gió không ổn định khiến Quạt Trần bị lắc. Có thể gây chấn thương nếu Quạt Trần bj roi.

Lau chùi các vết bản bằng vải mềm, sạch, các loại xà bông thông thường và nước để giữ cho Quạt Trần được sạch. Không sử dụng các dung môi hòa tan (xăng/ dầu) hay bất kỳ các hóa chất nào khác.

Có thể khiển các bộ phận bằng nhựa biến dạng và bộ phận bằng kim loại bị mài mòn. Có thể gây chấn thương nếu các bộ phận bị rơi.

Không lắp Quạt Trần ở những nơi ẩm ướt, có nhiệt độ và độ ẩm cao như nhà tấm.

Sự có rò rỉ điện có thể dễ dàng gây điện giật và cháy.

Maintenance Bảo dưỡng

① Kiểm tra tình trạng của Quạt Trần hàng năm. Nếu có vấn đề xảy ra, ngưng sử dụng Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

□ Các điểm cần kiểm tra:

Các Vít bị lỏng, tình trạng của dây an toàn, hồng hóc với Trục Động cơ .v.v.

② Phải đảm bảo Công Tắc An Toàn đang trong tình trạng tốt. Nếu xảy ra sự cố, hãy tắt Quạt Trần. Liên hệ với phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

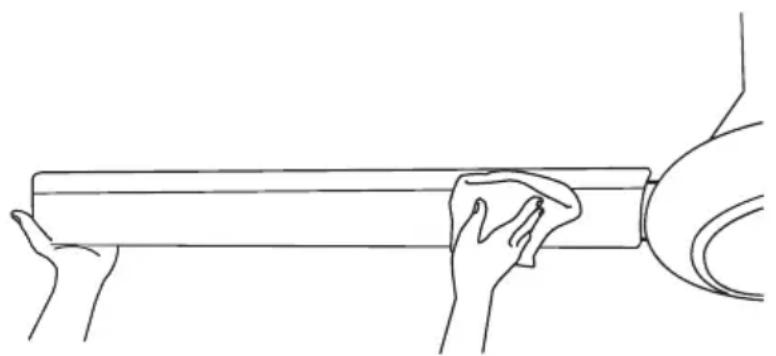

③ Luôn giữ Quạt Trần sạch sẽ. Sử dụng vải mềm và sạch, xà phòng thông thường và nước để lau chùi bụi bản. Lau khô lại một lần nữa. Không được sử dụng dung môi (xăng/ dầu).

- Giữ đầu Cánh Quạt trong quá trình vệ sinh để tránh làm cong Cánh Quạt.

- Không được bề cánh quạt trong khi lau chùi.

④ Không được son Cánh Quạt. Nếu bị hồng, đặt mua một bộ cánh mới từ phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành.

⑤ Khi liên hệ với các phòng dịch vụ, đại lý bán hàng hay trung tâm bảo hành, hãy cung cấp quyền hướng dẫn sử dụng này cho họ để được bảo dưỡng đúng nhất.

⑥ Nếu quạt bị vỡ hay bị hòng, hãy tháo quạt khởi trần nhà và thay quạt mới. Việc này giúp ngăn cho Quạt Trần không bị rơi.

⑦ Nên kiểm tra hệ thống treo Quạt Trần ít nhất hai năm một lần.

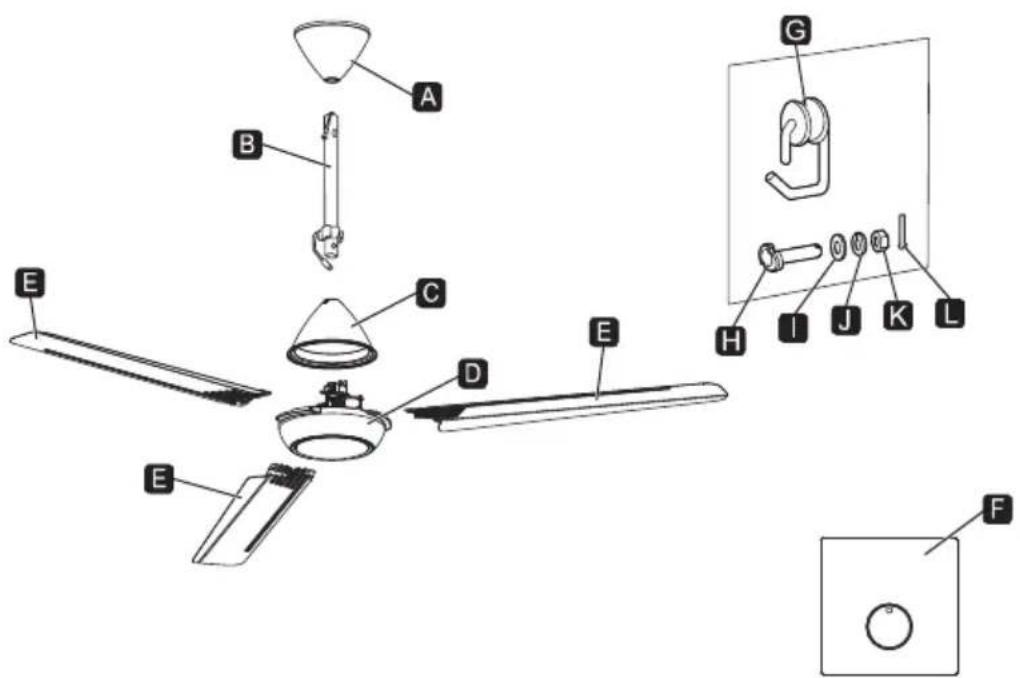

Name of parts Tên bộ phận

A Vò Động Cơ Phía Trên 1......
B Óng Trụ (9 hoặc 12 hoặc 16 hoặc 22 inch) ...... 1
C Vò Động Cơ Phía Dưới.1......
Đ Bộ Đông Cơ..1......
E Bộ Cánh Quạt .3......
F Bộ Điều Chỉnh Tốc Độ.... 1
G Bộ Puly....1
Bu-lông Hình Êlip.... 1
Vòng Đệm P-R.... 1
J Vòng Đệm Lò Xo....1
K Đai Óc Lục Giác..1......
Chốt Hãm Nêm....1

Chú y:

- Không đề Quạt Trần trực tiếp lên sản nhà. Có thể khiến sản phẩm bị xước.

Ghi chú:

- Minh họa trong sổ tay hướng dẫn này chỉ nhằm mục đích giải thích và có thể khác với thiết bị thực tế.

1

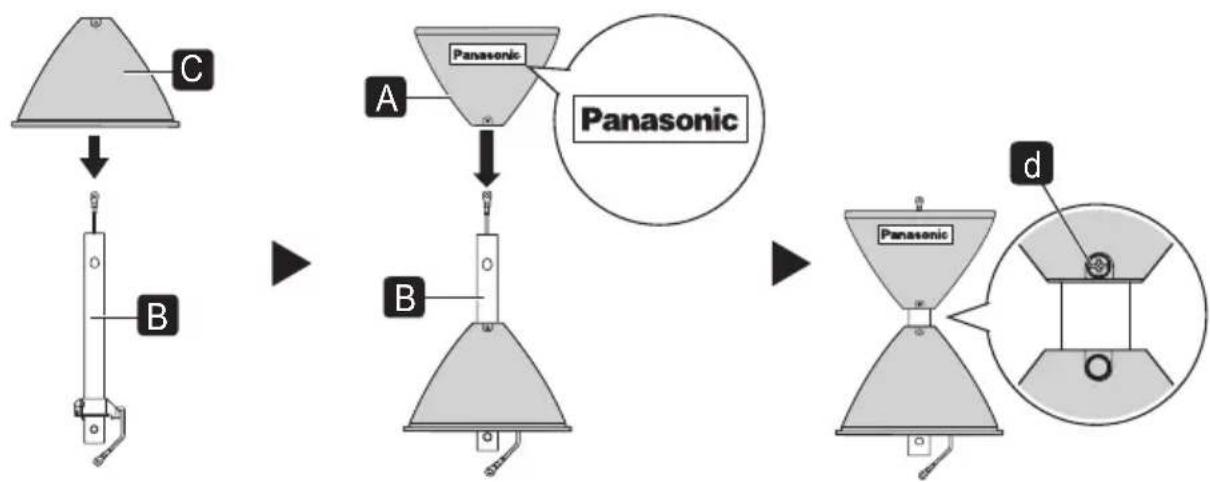

Insert the canopy

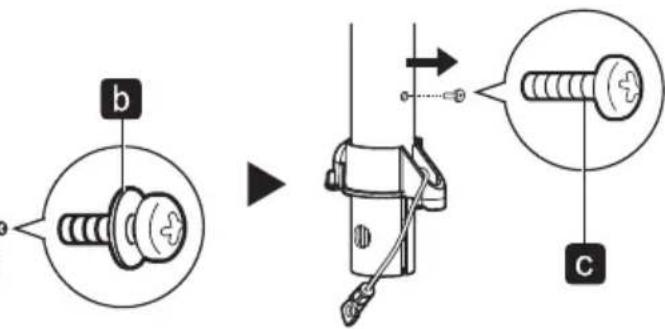

① Kéo Dây An Toàn a từ Ống Trụ B như hình vẽ. Tháo Vít Dây An Toàn b. Cất các vít này để sử dụng cho Trang 14 Bước 4-④. Tháo vít Vỏ Đông Cơ Phía Dưới c khởi Ống Trụ và giữ lại cho bước 6-② trang 16.

② Lắp Vỏ Đông Cơ Phía Dưới C vào Ông Trụ B. Tiếp theo lắp Vỏ Đông Cơ Phía Trên A (có logo thương hiệu) vào Ông Trụ B. Không được tiết chặt vít Vỏ Đông Cơ Phía Dưới C và vít Vỏ Đông Cơ Phía Trên d.

Kiểm tra sau khi lắp đặt

Lắp Vỏ Đông Cơ Phía Dưới và Vỏ Đông Cơ Phía Trên vào Ông Trụ. Các vít không được tiết chất.
Vỏ Đông Cơ Phía Trên (có logo thương hiệu) ở phía trên đĩnh Vỏ Đông Cơ Phía Dưới (không có logo thương hiệu)

2

■ Lắp bộ động cơ vào ống trụ

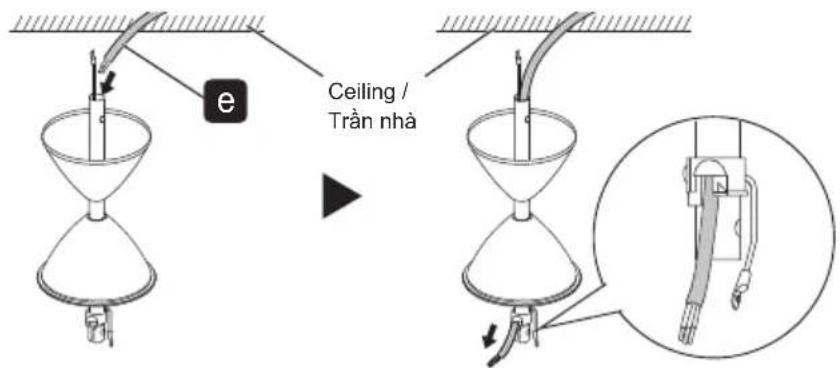

① Kéo Dây Nguồn e (từ nguồn điện) và luồn vào lỗ Óng Trụ như hình vẽ.

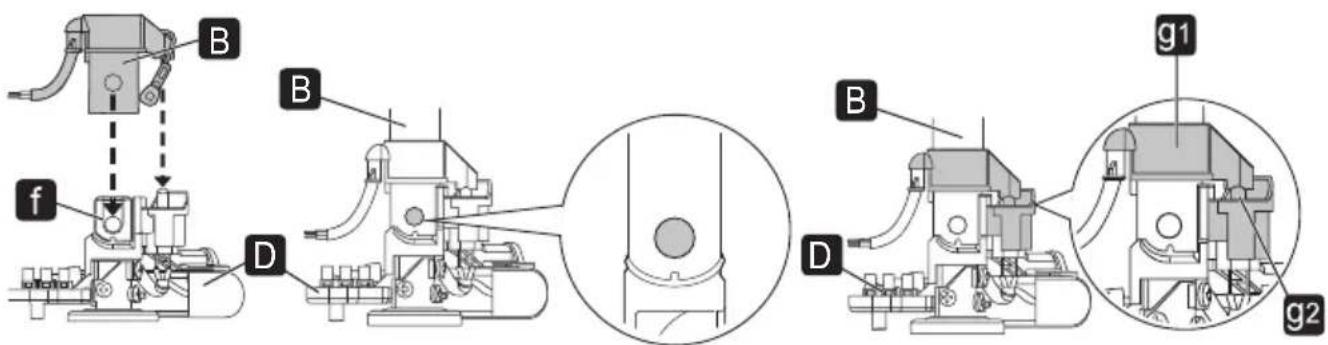

② Lắp Bộ Động Cơ Đ vào Óng Trụ B. Cố định Óng Trụ B vào Trục Động Cơ f như hình vẽ. Đảm bảo Cần công tắc 91 đề lên Công Tắc 92. Đảm bảo rằng lỗ Óng Trụ và lỗ Trục Động Cơ thăng hàng.

CAUTION

Không được tháo Cần Công Tắc ở Ống Trụ.

Cổ định Ông Trụ đúng cách với Trục Động Cơ. Có thể gây chấn thương nếu Quạt Trần bị rơi.

How to install Cách lắp đặt

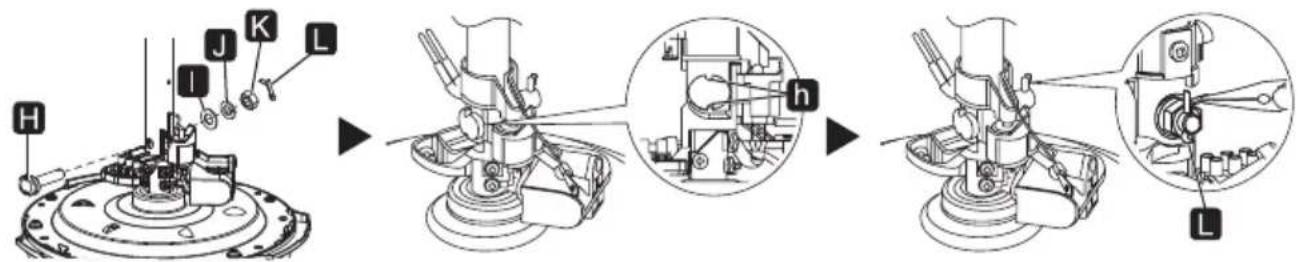

③ Cố định Óng Trụ và Bộ Động Cơ bằng Bu-lông Hình Êlip H, Vòng Đệm P-R I, Vòng Đệm Lò Xo J, Đai Óc Lục Giác K và Chốt Hãm Nêm L. Rãnh h của Bu-lông Hình Êlip cần ở phía trên cùng và dưới cùng. Cuối cùng, bề gập Chốt Khóa L xuống như hình vẽ.

Đảm bảo Ông Trụ được bất chặt vào Trục Đông Cơ. (Mô- men tiết bu lông bằng 800-1200 N•cm). Và phải nhớt Chốt Hâm Nêm vào lỗ Bu-lông Hình Êlip và bề gập xuống.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

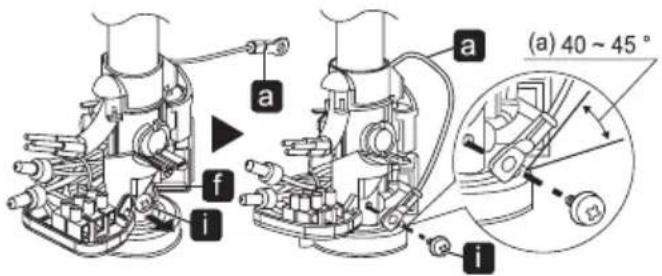

④ Thảo Vít Dây An Toàn i ở Trục Động Cơf. Lắp chặt Dây An Toàn a với Trục Động Cơ bằng Vít Dây An Toàn i. Vặn chặt Vít Dây An Toàn i.

Dây An Toàn phải được gắn chất đúng cách và phải luôn được nổi. Có thể gây chấn thương nếu Quạt Trần bị roi.

Đảm bảo rằng góc (a) giữ ở mức 40-45 độ và Dây An Toàn không chạm vào bề mặt động cơ.

How to install Cách lắp đặt

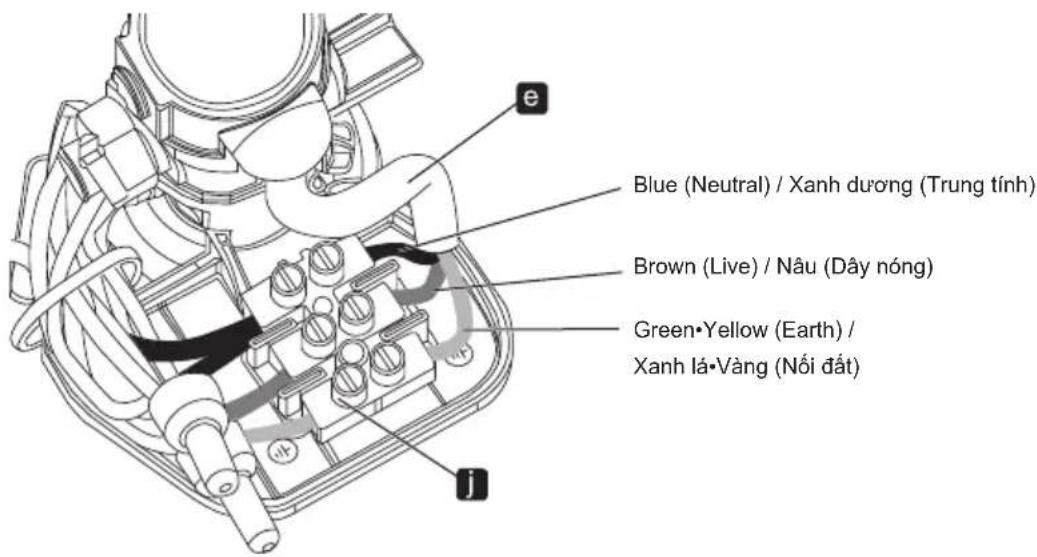

⑤ Nói Dây Nguồn e với 3 Chốt Nói j.

WARNING

Đảm bảo tất cả các công chốt nối được nôi đúng cách bởi người có chuyên môn để tránh các sự cố về điện. Đảm bảo rằng tất cả dây phải được lắp đầy đủ và 3 vít chốt nối được tiết chặt. Có thể gây cháy, điện giật.

Kiểm tra sau khi lắp đặt
□ Cần Công Tắc đề lên Công Tắc.
Bu-lông Hình Êlip, Vòng Đệm P-R, Vòng Đệm Lò Xo và Đại Ốc Lục Giác được vận chất và Chốt Hãm Nêm được nhất vào và được bề gập xuống để đảm bảo an toàn.
□ Vít Dây An Toàn được tiết chặt.
Tát cả dây điện được nói đúng cách bởi người có chuyên môn.

Blue (Neutral) / Xanh dương (Trung tính)

Brown (Live) / Nâu (Dây nóng)

Xanh lá•Vàng (Nói đất)

3

■ Lắp bộ Cánh Quạt vào Bộ Động Cơ

① Thảo Vít Cánh Quạt k (6 chiếc, màu bạc) khởi Bộ Đông Cơ D.
② Lắp Cánh Quạt E vào móc vỏ động cơ 1.

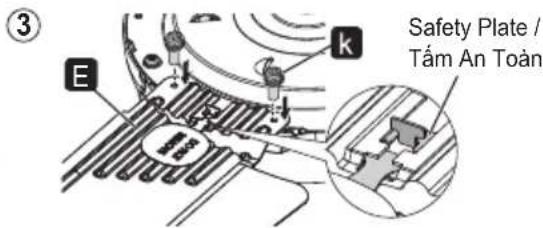

③ Siết chặt Vít Cánh Quạt k (màu bạc). Sử dụng 2 vít cho mỗi Cánh Quạt. Lực vận tham khảo là 250-300 N•cm.

• Đảm bảo ràng Cánh Quạt được cố định đúng cách.
• Đảm bảo rằng Thanh giữ an toàn được cố định đúng cách tại khung Cánh Quạt. Không lắp đặt Cánh Quạt mà không có Tấm An Toàn.

Cánh Quạt phải được lắp đúng cách. Có thể không tạo gió.

Có thể gây chấn thương nếu cánh quạt bị rơi.

Dùng tua vít siết chặt Vít Cánh Quạt.

Có thể gây chân thương nếu cánh quạt bị rơi.

Không tháo Thanh giữ an toàn ra khởi Cánh Quạt.

Có thể gây chấn thương nếu Cánh Quạt bị rơi.

Kiểm tra sau khi lắp đặt

Vít Cánh Quạt (6 chiếc) có định bộ Cánh Quạt được tiết chặt.

4

① Lấy Bộ Puly G từ bộ phụ tùng.
② Luồn Móc C m của Bộ Puly vào Ông Trụ B, nghiêng và căn chính Móc C song song với lỗ Ông Trụ.
③ Lắp Puly n vào Móc Treo Trần 01.

③

Note:

• Bước ③ có thể được thực hiện trước bước ②.
• Đảm bảo giữ Quạt Trần ở tư thế thẳng đúng trong quá trình lắp đặt để Cánh Quạt không chạm vào Tường hay Trần Nhà.
• Trong trường hợp sử dụng Móc “U” O2, việc lắp đặt được tiến hành tương tự.

WARNING

Đảm bảo rằng Móc Treo Trần có thể chịu được trọng lượng nặng hơn gáp 10 lần Quat Trần.

Có thể gây chấn thương nếu Quạt Trần bị roi.

- Trọng lượng sản phẩm khoảng 5.7 kg.

CAUTION

Đảm bảo ràng Quạt Trần không bị nghiêng để Cánh Quạt không chạm vào tường trong khi lắp đặt.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

Quạt Trần được lắp chặt vào Móc Treo Trần.

How to install Cách lắp đặt

④ Gài Dây An Toàn a vào Móc Treo Trần o1 và cố định vào Ông Trụ B bằng Vít b đã được tháo ở trang 8, 1-①.

CAUTION

Dây An Toàn phải được cố định đúng cách.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Kiểm tra sau khi lắp đặt

Dây An Toàn được gài vào Móc Treo Trần và gắn chặt vào Ông Trụ.

5

■ Wiring instruction

Nói với nguồn điện theo Hướng dẫn nói đây dưới đây.

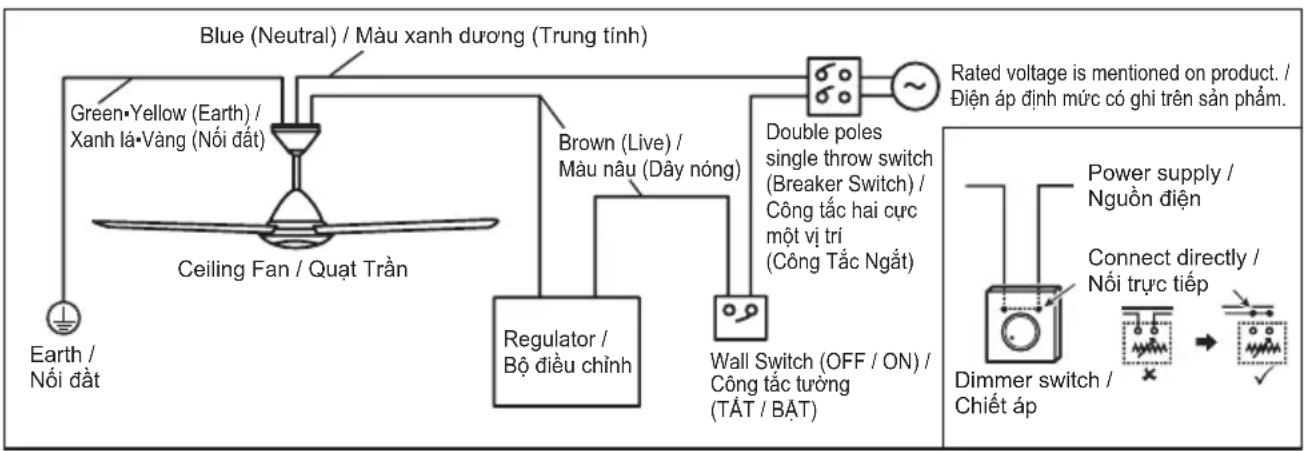

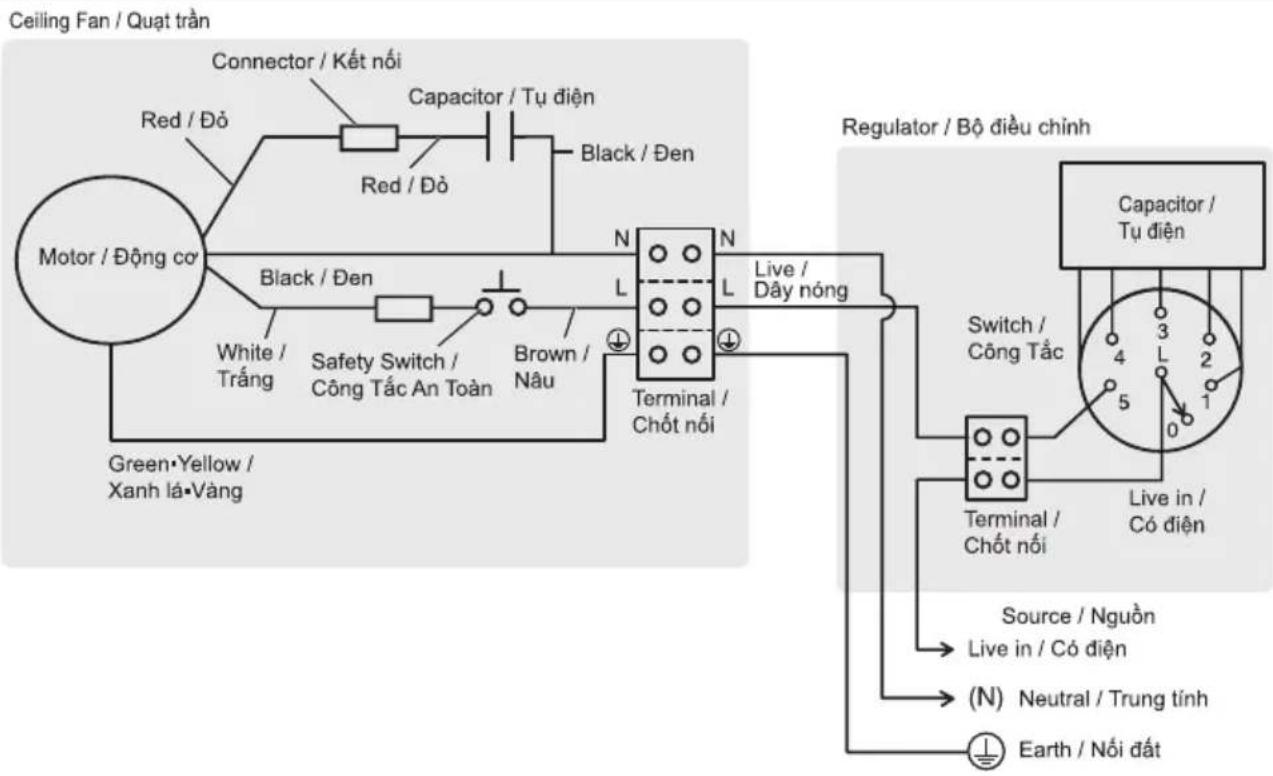

Wiring diagram / So đồ nói dây

Connecting to the power supply / Nói với nguồn điện

■ Attention:

• Sản phẩm này cần được lắp kèm với công tắc hai cực một vị trí (công tắc ngắt) với khoảng cách tiếp xúc tối thiểu trong mạch được lắp cố định là 3 mm.
• Không sử dụng chiết áp. (Có thể làm hồng Quạt Trần.)
• Trong trường hợp có chiết áp, hãy ngắt nó ra và nổi dây lại như hình vẽ trên.
• Khuyến cáo bạn nên thay thế chiết áp bằng công tác TẮT/BẮT trên tường.

WARNING

Việc đi dây điện phải do người có chuyên môn tiến hành.

Có thể gây cháy, giật điện.

Sản phẩm này không được bán kèm dây dẫn và phích cắm hoặc kèm các phương tiện nối nguồn điện khác. Khi nối hoặc thay đổi dây nguồn hoặc dây dẫn chính, phải được người có chuyên môn tiến hành thay dây để tránh nguy hiểm. Sử dụng loại ống 227IEC53(RVV) hoặc ống có độ dày từ 1 mm trở lên. (Về các yêu cầu khác chẩn hạn như đường kính dây dẫn chính, vui lòng sử dụng dây theo quy định của nước sở tại).

Có thể gây cháy, giật điện.

Không được rẽ mạch hoặc làm đoàn mạch Công Tắc An Toàn.

Có thể gây cháy, điện giật, làm Quạt Trần rơi hoặc gây chấn thương.

Kiểm tra sau khi lắp đặt

Dây được nói chính xác với nguồn điện.

6

Fix the Canopy

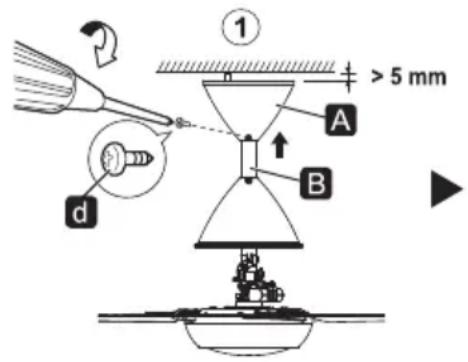

① Điều chỉnh vị trí của Vỏ Động Cơ Phía Trên A và cố định vào Ông Trụ B tiết chặt vít d. Khoảng cách giữa Vỏ Động Cơ Phía Trên và trần nhà là > 5 mm.
② Kéo Vò Động Cơ Phía Dưới C xuống cho đến khi không kéo được nữa, sau đó bắt chặt vào Ông Trụ B bằng vít C đã tháo ra ở bước 1-①, trang 8.

Võ Đông Cơ Phía Trên được lắp chặt.
Vò Động Cơ Phía Dưới được lắp chặt.

7

Installation of the Speed Regulator Líp hộp số tốc độ

① Cẩm tuốc-nơ-vít đầu bẹt vào rãnh ở bên dưới Bộ điều chỉnh tốc độ để tháo Bảng điều chỉnh rì.

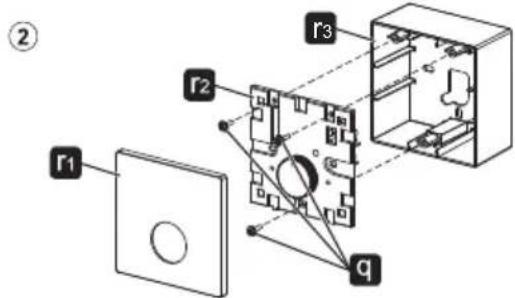

② Nói lòng các 3 vít q ở Nắp điều chỉnh r2 và tháo Hộp điều chỉnh r3.

① Luồn Dây Nóng S từ tương qua lỗ của Hộp điều chỉnh r3. Có định Hộp điều chỉnh bằng cách văn chất các vít như hình vẽ.
(Sử Vít Gỗ và Vít Gắn Tường phù hợp với có bán trên thị trường.)

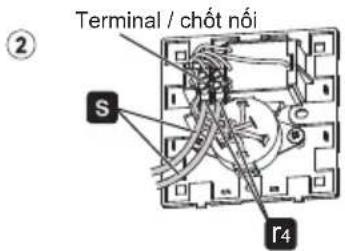

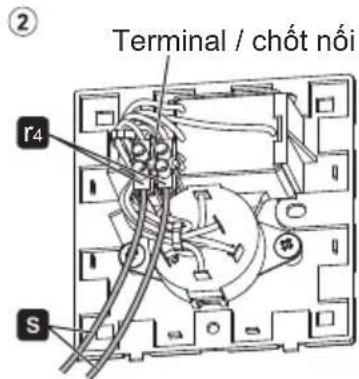

② Kết nối Dây Điện S với 2 chốt nối của hợp số và tiết các vít chốt nối. Vui lòng đảm Nói Dây Điện trực tiếp được cắm hoàn toàn vào r4.

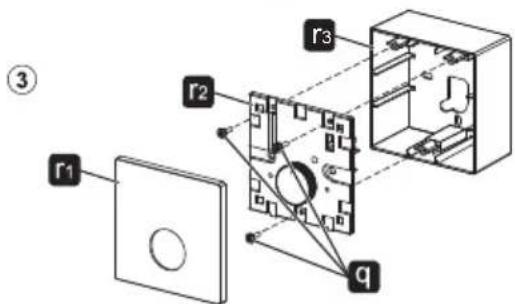

③ Có định Nắp điều chỉnh r2 vào Hộp điều chỉnh r3 bằng 3 vít q và gắn Bằng điều chỉnh r1 vào Nắp điều chỉnh r2.

Vít Gỗ và Vít Gắn Tường không được cung cấp.

① Đóng và cố định hợp công tắc điện vào tương. ※ Sử dụng hợp công tắc điện có kích cỡ phù hợp đối với sản phẩm. Vui lòng xem kích thước ngoài của Nắp điều chỉnh [2] (Kích thước khuyến nghị: 79 x 79 mm x Sâu:50 mm)
② Kết nối Dây Điện S với 2 chốt nối của hộp số và tiết các vít chốt nối. Vui lòng đảm Nối Dây Điện trực tiếp được cắm hoàn toàn vào r4.

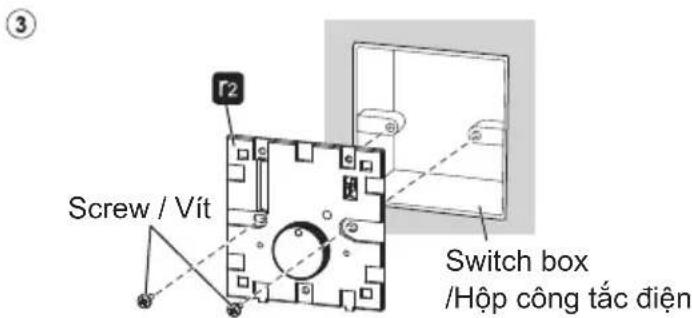

③ Dùng vít có định Nắp điều chỉnh r2 vào hộp công tắc điện. (Sử vít phù hợp với hộp công tắc điện có bán trên thị trường.)
④ Gắn Bảng điều chỉnh r1 vào Nắp điều chỉnh r2.

Vít Gỗ và Vít Gắn Tường không được cung cấp.

Kiểm tra sau khi lắp đặt
Tát cả dây điện được nói đúng cách bởi người có chuyên môn.
Dây Nóng phải được lắp đầy đủ và 2 vít chốt nối được tiết chặt.

8

Final confirmation

Đo khoảng cách bằng thước dây.

Điều chỉnh tất cả Cánh Quạt để khoảng cách từ trần nhà đến đầu Cánh Quạt bằng nhau (Dung sai trong khoảng 1 mm).

Phương pháp chính độ nghiêng

Giữ khung Cánh Quạt bằng tay và điều chỉnh khoảng cách (L) bằng cách đầy Cánh Quạt lên hoặc ấn xuống một cách nhẹ nhàng đến khi chênh lệch về khoảng cách (L) là ± 1 mm.

Không bề cong Cánh Quạt quá mức khi chỉnh độ nghiêng.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

Sau khi lắp đặt, kiểm tra đề đảm bảo Quạt Trần không bị lắc lưu quá mức.

Có thể gây chấn thương nếu Quạt Trần bị rơi.

How to use Cách sử dụng

Để bật Quạt Trần, chỉ cần vận Núm Xoay

t đến bất kỳ vị trí nào (1,2,3,4 hoặc 5). Để tất Quạt Trần, hãy vận Núm Xoay t đến vị trí “0”.

Specifications Thông số kỹ thuật

Voltage (VAC)	Điện Áp (VAC)	220
Frequency (Hz)	Tần Số (Hz)	50
Wattage (W)Speed 1 / Speed 5	Điện Năng (W)Tốc độ 1 / Tốc độ 5	13 / 74
Rotation (RPM)Speed 1 / Speed 5	Số Vòng Quay (RPM)Tốc độ 1 / Tốc độ 5	81 / 240
Air Velocity (m/min)	Vận Tốc Gió (m/min)	165
Air Delivery ( m^3 /min)	Lưu Lượng Gió ( m^3 /min)	270
