Тип продукту	Бездротовий ротаційний молоток
Бренд	Milwaukee
Модель	M18 BH
Напруга акумулятора	18 В
Швидкість без навантаження	0 - 1300 хв⁻¹
Частота ударів (макс.)	0 - 7000 хв⁻¹
Енергія удару (процедура EPTA 05/2009)	1.2 Дж
Діаметр свердління в бетоні	16 мм
Діаметр свердління в сталі	10 мм
Діаметр свердління в дереві	16 мм
Діаметр шийки патрона	43 мм
Вага (з акумулятором 4,0 А·год)	2,5 кг
Рівень звукового тиску	87,9 дБ(А) (K=3 дБ)
Рівень звукової потужності	98,9 дБ(А) (K=3 дБ)
Вібрація (ударне свердління бетону)	10,3 м/с² (K=1,5 м/с²)
Система акумулятора	Milwaukee M18
Тип патрона	SDS-plus
Режими свердління	Ударне свердління, звичайне свердління
Застосування	Ударне свердління бетону, свердління дерева, металу, пластику
Засоби безпеки	Використовуйте навушники, допоміжну ручку, ізольовані поверхні захоплення
Технічне обслуговування	Тримайте вентиляційні отвори чистими; заміна вугільних щіток у сервісному центрі
Зарядний пристрій	Використовуйте лише зарядні пристрої Milwaukee M18
Діапазон виробничих кодів	4433 21 03 ... 000001-999999

Часті запитання - M18 BH MILWAUKEE

Як замінити свердло на Milwaukee M18 BH?

Спочатку вийміть акумулятор. Потім відкрийте патрон, повертаючи його. Вставте свердло SDS-plus і натискайте, доки воно не зафіксується. Щоб вийняти, потягніть гільзу патрона назад.

Які акумулятори сумісні з M18 BH?

Слід використовувати лише акумулятори Milwaukee M18. Не використовуйте акумулятори з інших систем.

Яка максимальна товщина свердління в бетоні?

Максимальна товщина свердління в бетоні становить 16 мм.

Як слід чистити та обслуговувати інструмент?

Тримайте вентиляційні отвори вільними від пилу. Використовуйте вологу ганчірку для очищення корпусу. Для заміни вугільних щіток зверніться до авторизованого сервісного центру.

Які засоби безпеки потрібні під час використання цього ударного дриля?

Завжди носіть захисні окуляри, навушники та використовуйте допоміжну ручку. Також одягайте маску для захисту від пилу, якщо працюєте в запиленому середовищі.

Чому інструмент раптово зупиняється під час роботи?

Інструмент може заглохнути, якщо він перевантажений, нахилений у заготовці або матеріал ламається. Негайно вимкніть та усуньте проблему.

Як слід зберігати акумулятор, коли він не використовується?

Зберігайте акумулятор при температурі нижче 27°C, у сухому місці, із рівнем заряду 30-50%. Заряджайте кожні шість місяців.

Чи можна використовувати M18 BH для свердління металу?

Так, дриль можна використовувати для свердління металу до 10 мм.

Як безпечно транспортувати літій-іонні акумулятори?

Переконайтеся, що клеми захищені від короткого замикання. Закріпіть акумулятор в упаковці. Не транспортуйте тріснуті або протікаючі акумулятори.

Що означає декларація відповідності ЄС?

Це означає, що продукт відповідає директивам ЄС (2006/42/EC, 2014/30/EU, 2011/65/EU) та відповідним гармонізованим стандартам.

ПОСІБНИК КОРИСТУВАЧА M18 BH MILWAUKEE

Оригінал інструкції з експлуатації

التعليمات الأصلية

Technical Data,Safety Instructions, Specified Conditions of Use,EC-Declaration of Conformity, Batteries, Maintenance, Symbols	Please read and savethese instructions!	English	8
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,CE-Konformitätserklärung, Akkus, Wartung, Symbole	Bitte lesen undaufbewahren!	Deutsch	11
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme auxprescriptions, Déclaration CE de Conformité, Accus, Entretien, Symboles	A lire et à conserversoigneusement	Français	14
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE,Batterie, Manutenzione, Simboli	Si prega di leggere econservare le istruzioni!	Italiano	17
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,Declaracion de Conformidad CE, Bateria, Mantenimiento, Símbolos	Lea y conserve estasinstrucciones por favor!	Español	20
Características técnicas, Instruções de segurança, Utilização autorizada,Declaração de Conformidade CE, Acumulador, Manutenção, Symbole	Por favor leia e conserveem seu poder!	Português	23
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van hetsyseem, EC-Konformiteitsverklaring, Akku, Onderhoud, Symbolen	Lees en let goedop deze adviezen!	Nederlands	26
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,CE-Konformitetserklæring, Batteri, Vedligeholdelse, Symboler	Vær venlig at læseog Opbevare!	Dansk	29
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,CE-Samsvarserklæring, Batterier, Vedlikehold, Symboler	Vennligst les og oppbevar!	Norsk	32
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,CEFörsäkran, Batterier, Skötsel, Symboler	Läs igenom och spara!	Svenska	35
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,Todistus CE-standardinmukaisuudesta, Akku, Huolto, Symbolit	Lue ja säilytöl!	Suomi	38
Teşviká στοιχεία, Ειδικές υποδείξεις ασφάλειας, Χρήση σύμφωνα με το κοκόπροορισμού, Δήλωση πιστότητας ΕΚ, Μπαταρίες, Χαρακτηριστικά, Συντήρηση, Σύμβολα.	Παρακαλω διαβόστε τιςκαι φυλόξτε τις!	Ελληνικά	41
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice,Akü, Bakim, Semboller	Lütfen okuyun ve saklayın	Türkçe	44
Technická data, Speciální bezpečnostní upozornění, Oblast využití,Ce-prohlášení o shodě, Akumulátory, Údržba, Symboly	Po přečtení uschovejte	Česky	47
Technické údaje, Špeciálne bezpřčenostné pokyny, Použitie podl’a predpisov,CE-Vyhlásenie konformity, Siet’ová prípojka, Údrzba, Symboly	Prosím prečitať a uschovat!	Slovensky	50
Dane techniczne, Specjalne zalecenia dotyczące bespoke‘ nstwa, Użytkowanie zgodne zprzeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole	Należy uważnie przeczytać izachować do wglądu!	Polski	53
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok	Olvassa el és őrizze meg	Magyar	56
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje, Simboli	Prosimo preberitein shranite!	Slovensko	59
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli	Molimo pročitati i sačuvati	Hrvatski	62
Tehniskie dati, Speciàlie drošības noteikumi, Noteikumiem atbilstošs izmantojums,Atbilstiba CE normām, Tikla pieslēgums, Apkope, Simboli	Pielikums lietošanas pamácibai	Latviski	65
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirti,CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai	Prašome perskaitytir neišmesti!	Lietuviškai	68
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,EÜ Vastavusavaldus, Vörku ühendamine, Hooldus, Sümbolid	Palun lugege läbi ja hoidke alal!	Eesti	71
Технические данные, Рекомендации по технике безопасности,Использо- вание, Подключение к электросети, Обслуживание, Символы	Пожалуйста прочтите исохраните эту инструкцию.	Русский	74
Технически данни, Специални указания за безопасност, Използване по предназначения,СЕ-Декларация за съответствие, Свързване към мрежата, Поддръжка, Символи	Моля прочетете и запазете!	Български	77
Date tehnice, Instrucțiuni de securitate, Condiții de utilizare specifcate,Declarație de conformitate, Acumulatori, Intreținere, Simboluri	Va rugăm citiți și påstrațiaceste instrucțiuni	Română	80
Технички Податоци, Упатство За Употреба, Специфицирани Услови НаУпотреба, Еу-декларација За Сообразност, БАТЕРИИ, Одржување, Символи	Ве молиме прочитайте го ичувајте го ова упатство!	Македонски	83
Технічні характеристики, Вказівки З Техніки Безпеки, Використання за призначенням,Сертифікат Відповідності Вимогам Єс, Акумуляторна, Обслуговування, Символи	Прочитайте та збережітьцю інструксію.	Українська	86
تعليمات Codesłame, شروط逃避 Demand Command, Впрограмат, Авдан Policy – الالإستعمال的大وربي,ال trayability, رозура	يُргي قراعة و Graphicهالتعليمات !	العربية	91

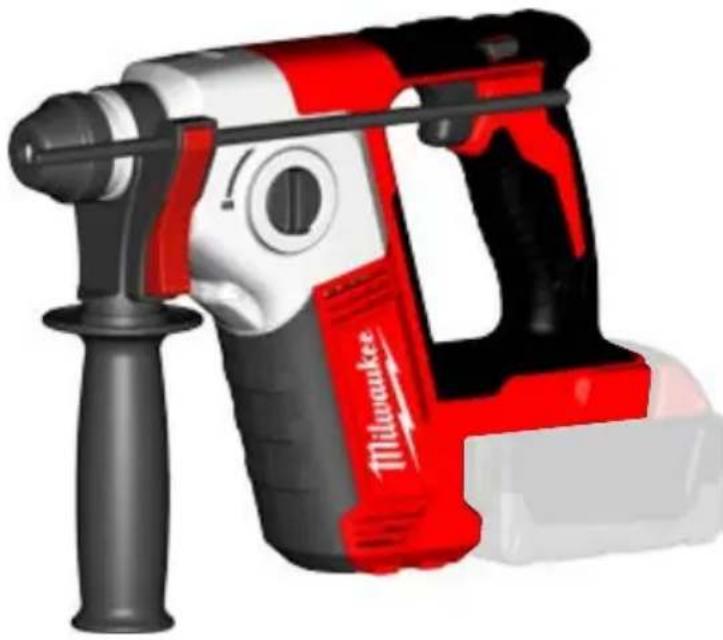

ТЕХНІЧНІ ХАРАКТЕРИСТИКИАкумуляторний перфоратор	M18 ВН
Номер виробу 4433 21 03 ...	... 000001-999999
Напруга знімної акумуляторної батареї	18 V
Кількість обертів холостого ходу 0 - 1300 min	-1
Кількість ударів під навантаженням макс. 0 - 7000 min	-1
Сила окремого удару згідно з процедурою EPTA 05/2009 1,2 J
ø свердління бетону 16 mm
ø свердління сталі 10 mm
ø свердління деревини 16 mm
Шийка затиску, ø 43 mm
Вага згідно з процедурою EPTA 01/2003 ( Li-Ion 4,0 Ah) 2,5 kg
Інформація про шумВиміряні значення визначені згідно з EN 60745. Рівень шуму „А” приладу становить в типовому випадку:Рівень звукового тиску (похибка К = 3 дБ(А))Рівень звукової потужності (похибка К = 3 дБ(А))Використовувати засоби захисту органів слуху!	87,9 dB (A)98,9 dB (A)
Інформація щодо вібраціїСумарні значення вібрації (векторна сума трьох напрямків), встановлені згідно з EN 60745.Значення вібрації a_n,HD Ударне свердління бетонупохибка К =	10,3 m/s ^2 1,5 m/s ^2

ПОПЕРЕДЖЕННЯ

Рівень вібрації, вказаний в цій інструкції, вимірюванся згідно з методом вимірювання, нормованим стандартом EN 60745, і може використовуватися для порівняння електроінструментів. Він призначений також для попередньої оцінки навантаження від вібрації.

Вказаний рівень вібрації відповідає основним сферам використання електроінструменту. Але якщо електроінструмент використовується для іншої мети, з іншими вставними інструментами або при недостатньому технічному обслуговуванні, рівень вібрації може бути іншим. Це може значно підвищити навантаження від вібрації за весь період роботи.

Для точної оцінки навантаження від вібрації необхідно також враховувати час, коли прилад вимкнений або увімкнений, але фактично не використовується. Це може значно зменшити навантаження від вібрації за весь період роботи.

Визначте додаткові заходи безпеки для захисту оператора від дії вібрації, наприклад: Технічне обслуговування електроінструменту та вставних інструментів, зігрівання рук, організація робочих процесів.

ПОПЕРЕДЖЕННЯ! Прочитайте всі вказівки з техніки

безпеки та інструкції. Упущення при дотриманні вказівок з техніки безпеки та інструкцій можуть призвести до ураження електричним струмом, пожежі та/або тяжких травм. Зберігайте всі вказівки з техніки безпеки та інструкції на майбутнє.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ПЕРФОРАТОРІВ

Користуйтеся засобами захисту органів слуху. Вплив шуму може спричинити втрату слуху.

Використовувати додаткові рукоятки, що постачаються з приладом. Втрата контролю може призвести до пошкоджень.

Під час виконання робіт тримайте електроінструмент за ізольовані поверхні рукояток, якщо вставний інструмент може натрапити на приховані електричні лінії. Контакт

з лінією під напругою може призвести до появи напруги в металевих частинах приладу та до ураження електричним струмом.

Додаткові інструкції з техніки безпеки та експлуатації

Використовуйте індивідуальні засоби захисту. Під час роботи з машиною завжди носити захисні окуляри. Радимо використовувати захисний одяг, як наприклад маску для захисту від пилу, захисні рукавиці, міцне та нековзне взуття, каску та засоби захисту органів слуху.

Пил, що утворюється під час роботи, часто буває шкідливим для здоров'я; він не повинен потрапляти в організм.

Використовувати засоби для відсмоктування пилу та додатково носити відповідну маску для захисту від пилу. Відкладення пилу ретельно видаляти, наприклад, пилососом.

Не можна обробляти матеріали, небезпечні для здоров'я (наприклад, азбест).

Під час роботи на стінах, стелях або підлозі звертати увагу на електричні кабелі, газові та водопровідні лінії.

Зафіксувати заготовку в затискному пристрої. Незакріплені заготовки можуть привести до тяжких травм та пошкоджень.

Українська

При блокуванні вставного інструменту негайно вимкнути прилад! Не вмикайте прилад, якщо вставний інструмент заблокований; при цьому може виникати віддача з високим зворотнім моментом. Визначити та усунути причину блокування вставного інструменту з урахуванням вказівок з техніки безпеки.

Причиною може бути:

• Перекіс в заготовці, що обробляється
- Пробивання оброблюваного матеріалу
• Перевантаження електроінструмента

Частини тіла не повинні потрапляти в машину, коли вона працює.

Вставний інструмент може нагріватися під час роботи. ПОПЕРЕДЖЕННЯ! Небезпека опіків

• при заміні інструменту
• при відкладанні приладу

Не можна видаляти стружку або уламки, коли машина працює.

Перед будь-якими роботами на приладі вийняти змінну акумуляторну батарею.

ПОПЕРЕДЖЕННЯ! Для запобігання небезпеці пожежі в результаті короткого замикання, травмам і пошкодженню виробів не занурюйте інструмент, змінний акумулятор або зарядний пристрій у рідину і не допускайте потрапляння рідини всередину пристроїв або акумуляторів. Корозійні і струмопровідні рідини, такі як солоний розчин, певні хімікати, вибілювальні засоби або продукти, що їх містять, можуть призвести до короткого замикання.

Знімні акумуляторні батареї системи M18 заряджати лише зарядними пристроями системи M18. Не заряджати акумуляторні батареї інших систем.

Не відкривати знімні акумуляторні батареї і зарядні пристрої та зберігати їх лише в сухих приміщеннях. Берегти від вологи.

АКУМУЛЯТОРНІ БАТАРЕЇ

Знімну акумуляторну батарею, що не використовувалася тривалий час, перед використанням необхідно підзарядити.

Температура понад 50 °C зменшує потужність знімної акумуляторної батареї. Уникати тривалого нагрівання сонячними променями або системою обігріву.

З'єднувальні контакти зарядного пристрою та знімної акумуляторної батареї повинні бути чистими.

Для забезпечення оптимального строку експлуатації акумуляторні батареї після використання необхідно повністю зарядити.

Для забезпечення максимально можливого терміну експлуатації акумуляторні батареї після зарядки необхідно виймати з зарядного пристрою.

При зберіганні акумуляторної батареї понад 30 днів: Зберігати акумуляторну батарею при температурі приблизно 27 °C в сухому місці. Зберігати акумуляторну батарею в стані зарядки приблизно 30-50 %. Кожні 6 місяців заново заряджати акумуляторну батарею.

Відпрацьовані знімні акумуляторні батареї не можна кидати у вогонь або викидати з побутовими відходами. Milwaukee пропонує утилізацію старих знімних акумуляторних батарей, безпечну для довкілля; зверніться до свого дилера.

Не зберігати знімні акумуляторні батареї разом з металевими предметами (небезпека короткого замикання).

В гніздо зарядного пристрою, яке призначене для встановлення знімної акумуляторної батареї, не повинні потрапляти металеві деталі (небезпека короткого замикання).

При екстремальному навантажені або при екстремальній температурі з пошкодженої змінної акумуляторної батареї може витікати електроліт. При потраплянні електроліту на шкіру його негайно необхідно змити водою з милом. При потраплянні в очі їх необхідно негайно ретельно промити, щонайменше 10 хвилин, та негайно звернутися до лікаря.

ТРАНСПОРТУВАННЯ ЛІТІЙ-ІОННИХ АКУМУЛЯТОРНИХ БАТАРЕЙ

Літій-іонні акумуляторні батареї підпадають під законоположення про перевезення небезпечних вантажів.

Транспортування таких акумуляторних батарей повинно відбуватися із дотриманням місцевих, національних та міжнародних приписів та положень.

споживачі можуть без проблем транспортувати ці акумуляторні батареї по вулиці.

Комерційне транспортування літій-іонних акумуляторних батарей експедиторськими компаніями підпадає під положення про транспортування небезпечних вантажів. Підготовку до відправлення та транспортування можуть здійснювати виключно особи, які пройшли відповідне навчання. Весь процес повинні контролювати кваліфіковані фахівці.

При транспортуванні акумуляторних батарей необхідно дотримуватись зазначених далі пунктів:

Переконайтеся в тому, що контакти захищені та ізольовані, щоб запобігти короткому замиканню. Слідкуйте за тим, щоб акумуляторна батарея не переміщувалася всередині упаковки. Пошкоджені акумуляторні батареї, або акумуляторні батареї, що потекли, не можна транспортувати. Для отримання подальших вказівок звертайтесь до своєї експедиторської компанії.

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

Акумуляторний перфоратор можна використовувати універсально для ударного свердління каменю та для свердління деревини, металів та полімерних матеріалів незалежно від мережевого живлення.

ОБСЛУГОВУВАННЯ

Завжди підтримувати чистоту вентиляційних отворів.

При зношенні вугільних щіток додатково до заміни щіток необхідно виконати сервісне обслуговування в сервісному центрі. Це підвищує термін експлуатації машини та гарантує постійну готовність до експлуатації.

Використовувати тільки комплектуючі та запчастини Milwaukee. Деталі, заміна яких не описується, замінювати тільки в відділі обслуговування клієнтів Milwaukee (зверніть увагу на брошуру „Гарантія / адреси сервісних центрів”).

У разі необхідності можна запросити креслення з зображенням вузлів машини в перспективному вигляді, для цього потрібно звернутися в ваш відділ обслуговування клієнтів або безпосередньо в Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Himеччина, та вказати тип машини та шестизначний номер на фірмовій табличці з даними машини.

СЕРТИФІКАТ ВІДПОВІДНОСТІ ВИМОГАМ ЄС

Ми заявляємо на власну відповідальність, що виріб, описаний в „Технічних даних“, відповідає всім застосовним положенням директиви

2011/65/EU (RoHS)

2006/42/EC

2014/30/EU

та наступним гармонізованим нормативним документам:

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Уповноважений із складання технічної документації.

Techtronic Industries GmbH

Уважно прочитайте інструкцію з експлуатації перед введенням приладу в дію.

УВАГА! ПОПЕРЕДЖЕННЯ! НЕБЕЗПЕЧНО!

Перед будь-якими роботами на приладі вийняти змінну акумуляторну батарею.

Комплектуючі - не входять в обсяг постачання, рекомендовані доповнення з програми комплектуючих.

Електроприлади, батареї/акумулятори заборонено утилізувати разом з побутовим сміттям. Електричні прилади і акумулятори слід збирати окремо і здавати в спеціалізовану компанію для утилізації відповідно до норм охорони довкілля. Зверніться до місцевих органів або до вашого дилера, щоб отримати адреси пунктів вторинної переробки та пунктів прийому.

Знак СЕ

Знак відповідності для UkrSEPRO

Знак відповідності для Європи та Азії EurAsian
