ПОСІБНИК КОРИСТУВАЧА 78143 Sthor

PL SZLIFIERKA OSCYLACYJNA AKUMULATOROWA
EN CORDLESS ORBITAL SANDER
DE AKKU SCHWINGSCHLEIFER
RU ШЛИФОВАЛЬНАЯ АККУМУЛЯТОРНАЯ МАШИНА
UA MAШИНА ШЛІФУВАЛЬНА ЕКСЦЕНТРИКОВА АКУМУЛЯТОРНА
LT AKUMULIATORINIS ŠLIFUOKLIS
LV AKUMULATORA SLIPMAŠINA
CZ AKUMULÁTOROVÁ BRUSKA
SK AKUMULÁTOROVÁ BRÚSKA
HU AKKUMULÁTOROS CSISZOLÓ
RO SLEFUITOR CU ACUMULATOR
ES LIJADORA ORBITAL INALÁMBRICA
FR PONCEUSE VIBRANTE SANS FIL
IT LEVIGATRICE ORBITALE A BATTERIA
NL DRAADLOZE VLAKSCHUURMACHINE
GR TPOXIAKO TPIBEIO
BG АКУМУЛАТОРНА ОРБИТАЛНА ШЛАЙФМАШИНА

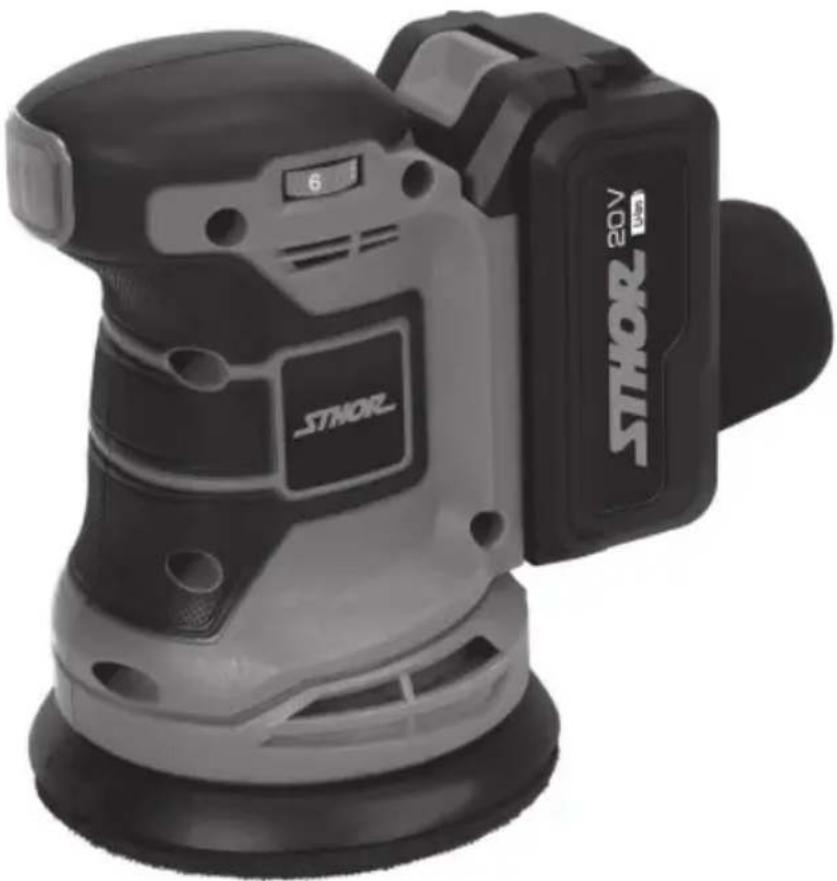

1. корпус
2. підошва
3. основний тримач
4. додаткова рукоятка
5. отвір для видалення пилу
6. електричний вмикач
7. акумулятор
8. гніздо акумулятора
9. наждачний папір

LT

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Користуйтеся захистом дихальних шляхів

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повинно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Орбітальна шліфувальна машина - це електроінструмент, призначений в першу чергу для фінішних робіт в деревообробці і, в меншій мірі, для шліфування металевих поверхонь, особливо в кутах і важкодоступних місцях. Завдяки роботі від акумулятора, шліфувальна машина забезпечує велику мобільність. Шліфування здійснюється за допомогою наявних у продажу абразивних листів: паперових або брезентових, у вигляді відповідних за формою поверхонь. За жодних обставин не використовуйте інструмент для роботи з матеріалами, відмінними від перерахованих вище, наприклад, для шліфування гіпсокартону, армованої волокном шпаклівки та ін. Правильна, надійна і безпечна робота шліфувальної машини залежить від правильної експлуатації, тому:

Перш ніж приступити до роботи з інструментом, необхідно ознайомитися з інструкцією з експлуатації і зберегти її для подальшого використання.

Увага! Пил, що утворюється під час шліфування певних поверхонь, може бути шкідливим для здоров'я і навіть токсичним.

Вищезазначене зауваження стосується, в тому числі, шліфування поверхонь, покритих фарбами, що містять свинець, певні види деревини, певні метали (наприклад, свинець) та матеріали, тому під час роботи слід застосовувати ефективні засоби для видалення пилу, пилові маски та інші засоби захисту шкіри та дихальних шляхів. Постачальник не несе відповідальності за шкоду, які виникла внаслідок недотримання правил техніки безпеки і рекомендацій, заміщених у цій інструкції.

ОСНАЩЕННЯ

Шліфувальна машина поставляється в комплектному стані. Акумуляторна батарея та зарядна станція не входять до комплекту.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Тип 78143
Номінальна напруга	[В пост. струму]	20
Кількість коливань [хв	· ] 5 000 - 10000
Розміри стопи [мм] ø125
Розміри шліфувального листа	[мм]	ø125
Маса	[kг]	0,85
Рівень шуму
- звуковий тиск L_кв ± K_кв	[дБ(А)]	77,1 ± 3,0
- акустична потужність LwA ± KwA	[дБ(А)]	88,1 ± 3,0
Вібрації a_к ± K	[m/c]	7,511 ± 1,5
Ступінь захисту		IPX0
Вид акумулятора		Літій-іонний

Заявлене значення випромінювання шуму було виміряно за допомогою стандартного методу випробувань і може бути використане для порівняння одного інструменту з іншим. Заявлене значення випромінювання шуму може бути використано при первинній оцінці впливу.

Заявлене загальне значення вібрацій було виміряно з використанням стандартного методу випробувань і може використовуватися для порівняння одного інструмента з іншим. Заявлене загальне значення вібрацій може бути використано при первинній оцінці впливу.

Увага! Значення вібрацій під час роботи з інструментом може відрізнятися від заявленого значення залежно від способу використання інструмента.

Увага! Необхідно вказати заходи безпеки для захисту користувача, які засновані на оцінці впливу в реальних умовах використання (включаючи всі частини робочого циклу, наприклад, час, коли інструмент вимкнений або працює на холостому ходу, а також час запуску).

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які при-

UA

водяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари.

Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або відъєднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глезд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під'єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений».

Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм.

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину

Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

UA

Відъєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ДОДАТКОВІ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Попередження, пов'язані зі шліфуванням

Пил, що утворюється під час шліфування деяких поверхонь, може бути токсичним. Наприклад, поверхні, покриті свинцевим лаком. Вдихання токсичного пилу може бути небезпечним для оператора шліфмашини або сторонніх осіб. У цьому випадку використовуйте відповідні засоби індивідуального захисту, такі як пиломаски, працюйте в добре провітрюваних приміщеннях та використовуйте зовнішні системи видалення пилу.

МОНТАЖ ЕЛЕМЕНТИВ ОБЛАДНАННЯ

УВАГА! Монтаж абразивного листа може здійснюватися тільки при відключеній напрузі живлення. Вийміть акумулятор з гнізда інструмента.

Шліфувальна машина дозволяє закріпити абразивний папір або полотно лише а допомогою з липучки, розташованої на стопі інструменту. Наждачний папір повинен мати одну сторону, пристосовану для кріплення за допомогою липучки. При цьому розміри аркуша повинні відповідати розмірам стопи інструменту, наведеним в таблиці.

Аркуш повинен бути закріплений таким чином, щоб він не виступав за межі стопи, а отвори в аркуші повинні збігатися з отворами в стопі інструменту. Це дозволить ефективно відводити пил, який утворюється під час експлуатації.

Видалення пилу

Інструмент обладнаний системою пиловидалення. Використання пиловидалення підвищує ефективність і безпеку праці. До випускного отвору для відсмоктування пилу повинен бути підключений гнучкий шланг, з'єднаний з системою пиловидалення, наприклад, з промисловим пилососом. Не використовуйте побутові пилососи для відсмоктування пилу. Побутові пилососи не підходять для видалення пилу, що утворюється при роботі з інструментом, і таке використання може призвести до пошкодження пилососа.

Адаптер для підключення шланга до випускного отвору пиловидалення необхідно придбати окремо. З'єднання має бути виконано таким чином, щоб гнучкий шланг не заважав маніпулюванню інструментом під час роботи. До комплекту поставки входить мішок для збору пилу. Під час роботи періодично перевіряти наповненість мішка і спорожняти його, щоб він не переповнювався.

Для живлення пристрою можна використовувати лише один з вказаних акумуляторів Li-Ion STHOR 20 В: 78250, 78252, які можна заряджати тільки за допомогою зарядних пристроїв STHOR 78260 або 78261. Забороняється використовувати інші акумулятори з іншою номінальною напругою, що не підходять до гнізда акумулятора пристрою. Забороняється змінювати гніздо та/або акумулятор, щоб адаптувати їх одне до одного.

Вставте акумулятор у гніздо живлення так, щоб контакти були спрямовані всередину інструмента до тих пір, поки не спрацює фіксатор акумулятора. Переконайтеся, що акумулятор не від'єднається під час роботи. Акумулятор можна від'єднати,

UA

натиснувши і утримуючи засувку, а потім витягнувши акумулятор з корпусу інструмента.

ЕКСПЛУАТАЦІЯ ВИРОБУ

Підготовка до роботи

Перед початком експлуатації пристрою слід виконати всі монтажні операції, описані нижче:

Робота зі шліфувальною машиною

Якщо це необхідно, матеріал, що оброблюється, слід зафіксувати відповідним чином, щоб він не переміщався під час обробки, наприклад, з використанням лещат або затискачів. Неправильне закріплення матеріалу, що оброблюється, може призвести до неконтрольованого переміщення матеріалу під час роботи, що збільшує ризик отримання серйозної травми.

Використовуйте засоби індивідуального захисту у вигляді захисту очей і слуху, пилозахисної маски, рукавичок і відповідного робочого одягу.

Виконуйте всі монтажні і регулювальні операції.

Переконайтеся, що вимикач знаходиться в положенні «вимкнено» - О, а потім підключіть акумулятор до інструмента.

Вставте акумулятор в напрямні гнізда, доки не спрацює фіксатор (III). Правильно встановлений акумулятор можна вийняти, лише натиснувши та утримуючи кнопку фіксатора, а потім витягнувши акумулятор з гнізда.

Візьміть шліфувальну машину обома руками за основний і допоміжний тримачі та утримуйте її в безпечному положенні так, щоб стопа і абразивний аркуш не стикалися з жодними предметами (IV). Поверніть вимикач в положення «увімкнено» - 1. Дайте шліфувальній машині досягти номінальної робочої швидкості і тільки після цього прикладайте її до матеріалу, що обробляється.

Шліфувальну машину можна вимкнути, переставивши вимикач в положення «вимкнено» - О.

Шліфувальну машину слід тримати в безпечному положенні до повної зупинки. Забороняється зупиняти стопу інструмента, прикладаючи його до оброблюваної поверхні. Потім покладіть шліфувальну машину, від'єднайте акумулятор від інструменту і приступайте до технічного обслуговування.

Корисні поради при роботі з шліфувальною машиною

Забороняється утримувати шліфувальну машину будь-яким іншим способом, ніж за тримачі. Неправильне тримання не забезпечує безпечну роботу і може призвести до закриття вентиляційних отворів. Це може привести до перегріву інструменту.

Шліфувальний аркуш слід підбирати в залежності від типу шліфованої поверхні. Рекомендується проконсультуватися з продавцем або виробником шліфувальних аркушів про його призначення.

Не використовуйте повторно використаний шліфувальний аркуш. Не допускати використання пошкоджених шліфувальних аркушів. Аркуші з тріщинами, розривами, порожнинами або іншими пошкодженнями можуть розпастися під час роботи і стати причиною травми. Виберіть ступінь зернистості абразивного паперу в залежності від типу виконуваної роботи. Використовуйте грубозернистий аркуш для шліфування і зняття лаку. Використовуйте більш гладкий аркуш для фінішних робіт. Рекомендується починати з грубозернистого шліфувального аркушу і закінчувати аркушем з дрібним абразивним зерном. Шліфування, виконане таким чином, буде швидшим і призведе до кращого кінцевого результату.

Не використовуйте для шліфування деревини шліфувальний аркуш, який використовувався для шліфування металу. Не використовуйте для шліфування деревини шліфувальний аркуш, який використовувався для шліфування лакового покриття.

Шліфувальну машину слід переміщати до себе і від себе, а також поступово в сторону. Деревину шліфувати уздовж річних кілець. Шліфування слід починати шліфувальним листом з найбільш грубим абразивним зерном і поступово використовувати лист з більш дрібним абразивним зерном до тих пір, поки не буде отримано бажаний ефект. Уникайте перевірки стану оброблюваної поверхні голими руками. Це може привести до травми через осколки і задирки, що утворюються під час обробки. Не зупиняйте шліфмашину в одному місці, це призведе до нерівномірних робочих ефектів. Не тисніть надмірно на шліфовану поверхню під час шліфування. Тиск повинен бути рівномірним протягом усього робочого часу. Шліфувальна машина повинна бути направлена таким чином, щоб шліфувальний аркуш прилягав до шліфованого предмета всією поверхнею. Не притискайте інструмент до оброблюваної поверхні занадто сильно. Занадто великий тиск може привести до перегріву шліфувальної машини, а також пошкодження поверхні, яка обробляється, а в окремому випадку, навіть до розірвання шліфувального аркушу або пошкодження стопи інструменту.

Зернистість паперу слід підбирати в залежності від оброблюваної поверхні. Занадто велика зернистість шліфувального абразивного листа призведе до появи подряпин на поверхні заготовки.

В ході роботи необхідно робити регулярні перерви, під час яких необхідно перевіряти стан абразивного листа. Якщо ви виявите, що абразивний аркуш заліплений пилом, що утворюється під час роботи, або абразивне зерно стерлося, замініть лист новим.

Шліфувальна машина має регулювання швидкості обертів двигуна, що перекладається на кількість коливань стопи. Регулювання здійснюється за допомогою ручки (V). Чим більше цифра на циферблаті, тим вище встановлена швидкість. Регулювання швидкості повинно відповідати типу оброблюваної поверхні та зернистості абразивного листа. Вища швидкість обертів призводить до більш швидкої та точної підготовки поверхні, однак це може призвести до перегріву або навіть припалення оброблюваної поверхні, особливо при застосуванні занадто сильного тиску.

УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності вентиляційних щілин, іскрення щіток, рівня шуму при роботі підвипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.
