Тип продукту	Електрична бензопилка
Марка	Flo
Модель	79675
Номінальна напруга	230-240 В ~ 50 Гц
Номінальна потужність	1600 Вт
Швидкість ланцюга	13 м/с
Довжина шини	355 мм / 14 дюймів
Крок ланцюга	9,525 мм
Ширина ланцюга	19 мм
Тип ланцюга	91PJ052X Oregon
Тип шини	518304 Oregon
Об'єм масляного бака	110 мл
Вага (без шини та ланцюга)	4,14 кг
Клас електричного захисту	II (подвійна ізоляція)
Рівень звукового тиску LpA	90,2 дБ(А) ± 3,0
Рівень звукової потужності LwA	103,2 дБ(А) ± 3,0
Вібрація на основній ручці	8,393 м/с² ± 1,5
Вібрація на додатковій ручці	6,002 м/с² ± 1,5
Пристрій захисту від віддачі	Так
Блокування курка	Так
Автоматичне змащення	Так
Індикатор рівня масла	Так
Основні матеріали	Метал і міцний пластик
Призначення	Тільки для різання деревини

Часті запитання - 79675 Flo

Як зібрати шину та ланцюг?

Відключіть бензопилку. Відкрутіть бічну панель, послабивши кнопку блокування. Встановіть шину до упору назад. Надягніть ланцюг, дотримуючись напрямку обертання, вказаного на корпусі. Поверніть панель і злегка затягніть кнопку. Відрегулюйте натяг, потім затягніть міцно. Одягайте захисні рукавички.

Яке масло використовувати для змащення ланцюга?

Використовуйте лише спеціальне масло для ланцюгів бензопилок. Не використовуйте відпрацьоване моторне масло. Заповніть масляний бак (ємність 110 мл) і перевіряйте рівень через індикатор. Ніколи не працюйте з бензопилкою без масла.

Як правильно натягнути ланцюг?

Злегка послабте кнопку блокування бічної панелі. Повертайте кнопку натягу ланцюга, поки ланцюг не натягнеться. Перевірте, піднявши ланцюг посередині шини: він повинен підніматися на 3-4 мм. Затягніть кнопку блокування. Перевіряйте натяг кожні 10 хвилин роботи.

Яке захисне спорядження слід носити?

Завжди одягайте захисні окуляри, навушники, захисні рукавички, захисне взуття, каску з забралом і облягаючий одяг. Не забудьте про антипорізні штани для максимального захисту.

Що робити у разі віддачі бензопилки?

Віддача виникає, коли носок шини торкається предмета. Щоб уникнути цього, міцно тримайте бензопилку двома руками, не ріжте верхньою чвертю шини та стійте осторонь площини різання. У разі віддачі контролюйте інструмент і відпустіть вимикач.

Як відрізати гілку, що знаходиться під напругою?

Спочатку зробіть надріз знизу на 1/3 діаметра, приблизно в 8 см від стовбура. Потім ріжте зверху на тій же відстані. Потім відріжте гілку біля стовбура, завершуючи зверху. Ніколи не ріжте безпосередньо знизу.

Як безпечно звалити дерево?

Підготуйте вільну робочу зону та два шляхи відступу по діагоналі позаду дерева. Зробіть надріз з боку падіння на 1/3 діаметра, потім ріжте горизонтально з іншого боку, залишаючи шарнір приблизно 1/10 діаметра. За потреби використовуйте клин. Як тільки дерево почне падати, відходьте по шляху відступу.

Як обслуговувати ланцюг та бензопилку?

Після кожного використання очищуйте корпус, перевіряйте натяг і стан ланцюга. За потреби заточуйте ланцюг у професіонала. Заповнюйте масляний бак. Перевіряйте гвинти та вентиляційні отвори. Зберігайте в сухому, закритому місці, недоступному для дітей.

Де і як зберігати бензопилку?

Зберігайте бензопилку в сухому місці, далеко від вологи та джерел тепла. Відключіть її від мережі. Надягніть захисний чохол на шину та ланцюг. Уникайте перепадів температури для запобігання конденсату.

Чи можна використовувати подовжувач?

Так, використовуйте подовжувач, призначений для використання на вулиці, з перерізом не менше ніж кабель живлення (мінімум 2x1,5 мм² для 230 В). Подовжувач повинен витримувати потужність 1600 Вт. Слідкуйте, щоб він не був пошкоджений і не створював ризику спотикання.

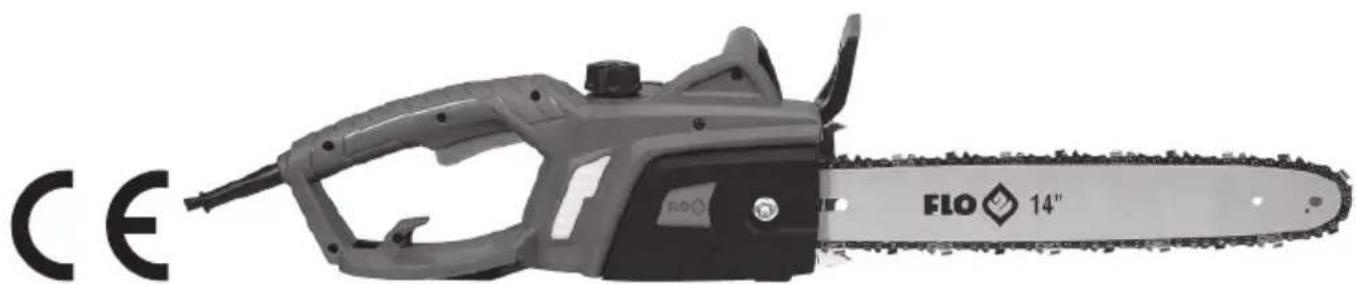

ПОСІБНИК КОРИСТУВАЧА 79675 Flo

PL ELEKTRYCZNA PILARKA ŁAŃCUCHOWA
EN ELECTRIC CHAIN SAW
DE ELEKTRO-KETTENSÄGE
RU ЭЛЕКТРИЧЕСКАЯ ЦЕПНАЯ ПИЛА
UA ЕЛЕКТРИЧНА ЛАНЦЮГОВА ПИЛА
LT ELEKTRINIS GRANDININIS PJÜKLAS
LV ELEKTRISKS KĒDES ZĀGIS
CZ ELEKTRICKÁ ŘETĚZOVÁ PILA
SK ELEKTRICKÁ REŤAZOVÁ PÍLA
HU ELEKTROMOS LÁNCFÜRÉSZ
RO DRUJBĂ ELECTRICĂ
ES MOTOSIERRA ELÉCTRICA A CADENA
FR TRONÇONNEUSE À CHAÎNE ÉLECTRIQUE
IT MOTOSEGA ELETTRICA
NL ELEKTRISCHE KETTINGZAAG
GR HΛΕΚΤΡΙΚΟ ΑΛΥΣΟΠΡΙΟΝΟ

1. корпус двигуна
2. бічна панель
3. ручка блокування
4. ручка натягу ланцюга
5. кнопка ввімкнення
6. блокування кнопки ввімкнення
7. ланцюгове гальмо
8. задня рукоятка
9. передня рукоятка
10. напрямна шина
11. ланцюг
12. привідна зірочка ланцюга
13. кришка маслобака
14. індикатор рівня мастила

LT

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Не піддавати дії атмосферних опадів

Другий клас електричної ізоляції

Якщо провід обірвався або пошкодився, то слід негайно вийняти штепсель з гнізда

Носити захисне взуття

Носити захисний одяг

Використовувати захисний шолом

Завжди тримайте ланцюгову пилку обома руками

Перебувати здаля від посторонніх осіб

Остерігайтеся відбиття пили в бік оператора і уникайте контакту з кінчиком напрямної.

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (в тому числі акумуляторів), у тому числі з іншими відходами. Відпрацьоване обладнання повінно бути вибірково зібрано і передано в пункт збору для забезпечення його переробки і відновлення, щоб зменшити кількість відходів і зменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться в електричному та електронному обладнанні, може представляти небезпеку для здоров'я людини і викликати негативні зміни в навколишньому середовищі. Господарство відігає важливу роль у розвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні методи утилізації можна отримати у місцевої влади або продавця.

Ланцюгова пила використовується тільки для різання деревини. У зв'язку з тим, що пила працює від електроприводу, нею можна різати під дахом або поблизу будівель. Пила також може бути використана для вирубки дерев, однак, з огляду безпеки, необхідно, щоб вирубка дерев здійснювалася досвідченим користувачем. Правильна, надійна і безпечна робота пристрою залежить від правильної експлуатації, тому:

Перш ніж приступити до роботи з інструментом, необхідно ознайомитися з інструкцією по експлуатації і зберегти її для подальшого використання.

За шкоду, заподіяну в результаті використання пристрою не за призначенням і недотримання правил безпеки та рекомендацій цієї інструкції, постачальник не несе відповідальності. Використання пристрою не за призначенням також призводить до втрати права на гарантійне обслуговування та гарантійні послуги.

ОСНАЩЕННЯ ПРИЛАДУ

Пила поставляється в комплектному стані, але перед використанням її потрібно скласти.

• напрямна ланцюга
• різальний ланцюг
• кожух напрямної

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Каталоговий номер 79675
Номінальна напруга [В~] 230-240
Номінальна частота [Гц]	5	0
Номінальна потужність	[Вт]	1600
Швидкість переміщення ланцюга	[м/с]	13
Довжина напрямної	[мм/"]	355 / 14
Крок ланцюга	[мм]	9,525
Відстань між отворами ланцюга	[мм]	19
Тип ланцюга		91PJ052X Oregon
Тип напрямної ланцюга		518304, Oregon
Ширина напрямної ланки	[мм/"]	1,27 / 0,05
Клас електричного захисту		II
Ємність паливного бака	[мл]	110
Вага (без напрямної та ланцюга)	[кг]	4,14
Рівень шуму
- L_дА (тиск)	[дБ] (А)	90,2 ± 3,0
- L_дА (потужність)	[дБ] (А)	103,2 ± 3,0
Вібрація головної рукоятки/додаткової рукоятки)	[м/с2]	8,393 ± 1,5 / 6,002 ± 1,5
Ступінь захисту		IPX0

ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ

Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної поразки, пожежі або до серйозних травм.

Зберегти всі застереження і інструкції для майбутнього віднесення.

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які приводяться в дію електричним струмом, як провідних, так і безпровідних.

Безпека робочого місця

Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути причинами виникнення випадків.

Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати контролю.

Електрична безпека

Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом.

Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом.

Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом.

Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або відъєднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним струмом.

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом.

У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Застосування ПДС зменшує ризик поразки електричним струмом.

Персональна безпека

Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глезд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алкоголю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм.

Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ризик серйозних персональних травм.

Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під-єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм.

Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних травм. Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час роботи.

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими частинами.

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були приєднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, звъязаних з пилом.

Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнорування правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди.

Експлуатація і дбайливість за електроінструмент / машину

Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибраного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження.

Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виключення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його належить здати на ремонт.

Відєднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від електроінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини.

Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електроінструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки.

Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевірій інструмент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами.

UA

Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кромками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи.

Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними інструкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації.

Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонти

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту.

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ЛАНЦЮГОВИХ ПИЛ

Під час роботи з ланцюговою пилою тримайте всі частини тіла подалі від ланцюга. Перед початком роботи з пилою переконайтеся, що ланцюг ні з чим не контактує. Хвилина неуважності під час роботи з пилою може призвести до попадання одягу або частин тіла в ланцюг пили.

Завжди тримайте пилу правою рукою за задню рукоятку і лівою рукою за передню рукоятку. Ніколи не можна три- мати пилку протилежним чином, оскільки це збільшує ризик отримання травми.

Тримайте пилу виключно за ручки з ізольованою поверхнею, оскільки ланцюг може контактувати з прихованим проводом або власним кабелем живлення. Ланцюг, який контактує з проводом під напругою, також може призвести до подачі струму на металеві деталі, що може призвести до ураження електричним струмом оператора.

Використовуйте засоби захисту для очей. Також рекомендується використовувати засоби захисту органів слуху, голови, рук, ніг та стоп. Відповідне захисне обладнання зменшує ризик травмування внаслідок контакту з відходами або випадкового контакту з ланцюгом.

Не працюйте з пилою на дереві, на драбині, з даху або на будь-якій нестабільній опорі. Робота з пилою під час перебування на дереві може призвести до травмування.

Завжди підтримуйте належну позу та працюйте з пилою, стоячи на нерухомій, безпечній та рівній поверхні. Слизька або нестабільна поверхня, наприклад драбина, може призвести до втрати рівноваги або контролю над ланцюговою пилою.

Будьте обережні, щоб не відштовхнутися, коли ви відрізуєте натягнуту гілку. У разі звільнення натягу, накопиченого у волокнах деревини, гілка може травмувати оператора та/ або позбавити його контролю над пилою.

Потрібно бути особливо обережними під час зрізання чагарників і молодих дерев. Тонкий матеріал може схопити ланцюг і штовхнути пилу в бік оператора або вивести його з рівноваги.

Переносити ланцюгову пилу потрібно за передню рукоятку, вимкненою та подалі від тіла. Завжди використовуйте кожух напрямної ланцюга під час транспортування або зберігання пили. Правильне утримання пили зменшує ймо-вірність випадкового контакту з рухомими частинами пили.

Дотримуйтесь інструкцій для змащення, натягу ланцюга та заміни аксесуарів. Неправильно натягнутий або змащений ланцюг може як зламатися, так і збільшити ймовірність відскоку в бік оператора.

Різати можна виключно деревину. Не використовуйте пилу для роботи, для якої вона не призначена. Наприклад: не ріжте пластикові, бетонні або недревесні будівельні матеріали. Використання ланцюгової пили для інших робіт, ніж тих, для яких вона призначена, може призвести до небезпечних ситуацій.

Не намагайтеся зрізати дерева, поки не зрозумісте ризик і як його уникнути. Під час зрізання дерева оператор та сторонні особи можуть отримати серйозні травми.

Причини та запобігання відскакування в бік оператора.

Відскакування в бік оператора може відбуватися, коли кінцівка напрямної контактує з предметом або коли деревина, яку розпилюють, заклинить пилу в розрізі. У деяких випадках зіткнення кінцівки напрямної з предметом може викликати бурхливу реакцію, що штовхає напрямну вгору і в напрямку оператора. Заклинювання у верхнім краї напрямної може швидко спрямувати напрямну в напрямку оператора.

Будь-яка з цих реакцій може призвести до втрати контролю над пилою, що може призвести до серйозних травм. Не покладайтеся виключно на компоненти безпеки, які вбудовані в пилу. Оператор пили повинен зробити кілька кроків, щоб запобігти нещасним випадкам та травмам під час роботи.

Відскок у бік оператора є результатом невідповідного використання і/ або невідповідних процедур або умов експлуатації, і його можна уникнути, вживши відповідних запобіжних заходів, зазначених нижче:

Тримайте пилу надійно обома руками з великими пальцями і пальцями, зімкнутими навколо рукояток ланцюгової пили, положення тіла і рук повинно дозволяти вам протистояти силам, що виникають під час відскоку. Якщо будуть вжиті належні запобіжні заходи, оператор може контролювати силу відскоку. Не дозволяйте пилі вільно рухатися.

Не тягніться занадто далеко і не виконуйте різання над висотою плечей. Це допоможе запобігти ненавмисному зіткненню кінцівки напрямної та забезпечить кращий контроль над пилою в несподіваних ситуаціях.

UA

Використовуйте виключно визначені виробником замінники напрямних та ланцюгів. Неправильний замінник напрямної та ланцюга може призвести до обриву ланцюга та/ або відскоку.

Дотримуйтесь інструкцій виробника щодо заточування та обслуговування ланцюга. Зменшення глибини канавки напрямної ланцюга може призвести до збільшення ймовірності виникнення явища відскоку.

Інші інструкції з техніки безпеки

Забороняється піддавати пилу впливу атмосферних опадів і використовувати її в атмосфері підвищеної вологості. Також заборонено використовувати пилу в атмосфері з підвищеним ризиком пожежі або вибуху.

Під час експлуатації уникайте контакту з заземленими, провідними і неізольованими предметами, такими як труби, радіатори або холодильники. Коли пила не використовується, вона повинна зберігатися в сухому, закритому місці, недоступному для сторонніх осіб.

Використовуйте ріжучий ланцюг, пристосований до даного навантаження. Не використовуйте ріжучі ланцюги, призначені для легкої роботи, для роботи з великим навантаженням.

Завжди носіть захисні рукавички під час заміни, ремонту та регулювання ріжучого ланцюга.

Під час транспортування пили переконайтеся, що її відключено від електроживлення. Пили з живленням від мережі повинні бути від'єднані від електричної розетки, пили з живленням від акумулятора повинні бути від'єднані від акумулятора. На напрямній з ріжучим ланцюгом повинна бути встановлена захисна кришка. Пилу потрібно переносити так, щоб напрямна була направлена назад.

Не можна переносити пилу, що працює від електромережі, утримуючи її за шнур живлення. Не від'єднуйте вилку від розетки, потягнувши її за шнур живлення.

Потрібно уникати випадкового увімкнення пили. Тримайте пальці подалі від вимикача живлення під час перенесення пили, підключеної до мережі, або з підключеним акумулятором.

Завжди використовуйте відповідний захисний одяг, що прилягає до тіла.

Завжди працюйте з пилою, тримаючи її обома руками. Під час роботи зафіксуйте незакріплені шматки деревини, щоб запобігти їхньому руху, наприклад, помістивши їх у козли. Уникайте різання деревини, розміщеної на землі. Уникайте обробки деревини, яка не зафіксована від руху під час різання.

Під час роботи не тримайте пилу над плечима. Не використовуйте пилу, стоячи на драбині. Займіть таку позицію під час роботи, щоб не було необхідності простягати руки на всю довжину.

Тримайте ланцюг в чистоті. Ланцюг повинен бути заточеним і змащеним. Це забезпечить більш ефективну та безпечну роботу. Ланцюг можна заточити в спеціалізованому сервісі. Перевіряйте стан ланцюга перед кожним використанням. У разі виявлення тріщин, зламаних зубів або будь-яких інших ушкоджень перед початком робіт ланцюг слід замінити новим.

При виявленні будь-яких пошкоджених або дефектних компонентів пили. Слід зупинити або не розпочинати роботу. По- шкоджені компоненти повинні бути замінені перед початком роботи.

Пила повинна використовуватися за призначенням, вона використовується виключно для різання деревини. Під час роботи будьте обережні з металом або каменями, які можуть знаходитися в деревині, що обробляється.

Використовуйте тільки оригінальні запчастини. Не використання оригінальних запасних частин може збільшити ризик виходу з ладу та призвести до травм.

Пилу слід ремонтувати виключно в сервісних центрах, авторизованих виробником. Використовуйте оригінальні запчастини. Це дозволить мінімізувати ризик нещасних випадків та пошкодження обладнання.

ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

Підготовка пили до роботи

Увага! Перед усіма заходами, пов'язаними з монтажем та регулюванням, слід від'єднати пилу від джерела живлення. Пили з живленням від мережі повинні бути від'єднані від електричної розетки, пили з живленням від акумулятора повинні бути від'єднані від акумулятора.

Перед першим використанням слід встановити напрямну шину та ріжучий ланцюг.

Через гострі краї ланцюга слід встановлювати в захисних рукавицях.

Відкрутіть стопорну ручку або гайку, щоб можна було зняти всю бокову панель.

Поверніть ручку натягу ланцюга так, щоб напрямна була в максимальному задньому положенні, це полегшить встановлення ланцюга.

Встановіть напрямну та ланцюг так, як зображено на фото (III).

Переконатися, що ланцюг і напрямна були встановлені у правильному напрямку. Форма та напрям ланок, який видно на корпусі пили, повинні відповідати формі та напрямку ланцюга. Якщо на ланках ланцюга наявне позначення напрямку руху ланцюга, воно повинно мати той самий напрямок, що й позначення на корпусі та напрямній шині.

Проте ще не слід натягувати ланцюг, а слід переконатися, що ланцюг розміщений в пазі напрямної та в зубцях привоного колеса. Встановити бічну панель та дотягнути регулятор блокування. Проте зробити це таким чином, щоб не заблокувати можливість руху напрямної шини. Прокручуючи регулятором натягу ланцюга відрегулювати натяг ланцюга. Затягніть регулятор блокування. Перевірити натяг ланцюга. Для цього слід покласти пилу та піднятии її, тримаючи за центральну частину ланцюга (III). Під час цієї проби в місці тримання він повинен піднятися над напрямною від 3 до 4 мм. Якщо ланцюш натягнутий надто сильно або надто слабо, слід дещо послабити регулятор блокування та знову встановити ступінь натягу

UA

ланцюга. Стан натягу ланцюга слід також перевіряти кожні 10 хвилин роботи.

Перед під'єднанням пили до джерела живлення пили слід перевірити її технічний стан. У випадку виявлення будь-яких пошкоджень заборонено під'єднувати її до джерела живлення до моменту усунення пошкоджень.

Якщо пила живиться від 230 В однофазного змінного струму і частоти 50 Гц, розетка живлення пили повинна бути захище- на запобіжником диференціального струму зі струмом спрацьовування 30 мА або менш.

Поповнення масла (IV)

Увага! Перед усіма заходами, пов'язаними з монтажем та регулюванням, слід від'єднати пилу від джерела живлення. Пили з живленням від мережі повинні бути від'єднані від електричної розетки, пили з живленням від акумулятора повинні бути від'єднані від акумулятора.

Для змашення ланцюга та механізмів пили слід використовувати тільки масло, призначене для цієї цілі. Відпрацьоване моторне масло не повинно використовуватися для змашення. Вона не виконує свого завдання, що може призвести до пошкодження механізму пили.

Переконайтеся, що в баку є масло. Поставте пилу на рівну поверхню, перевірте індикатор рівня масла. Рівень масла не може бути нижче, ніж показник мінімальної кількості. За відсутності такого індикатора за контрольний рівень слід приймати нижній край показника кількості масла.

Забороняється використовувати пилу без наповненого масляного бака. Це може пошкодити ланцюг, напрямну та механізми пили. Рекомендується, щоб запуск і експлуатація пили відбувалися щонайменше за 3 метри від місця заправки масла. Заливання масла слід проводити подалі від джерел пожежі та тепла.

Щоб долити масло, відкрутіть кришку масляного бака, залийте масло в бак, доки рівень масла не буде дорівнювати позначці, що вказує на максимальний рівень масла або верхній край показника рівня масла, потім міцно і надійно затягніть кришку бака. Перед підключенням пили до джерела живлення потрібно витерти будь-які залишки розлитого масла.

Підготовка робочого місця

Перед різанням пилою робоче місце повинно бути належним чином підготовлене до мінімізації ризику небезпек, пов'язаних з роботою пили. Переконайтеся, що на робочому місці присутні лише уповноважені особи.

У випадку вирубки дерев повинні бути визначені небезпечні зони та шляхи евакуації. Зона радіусом 180° навколо площини планового падіння дерева та зона радіусом 90° в напрямку, протилежному площині планового падіння дерева, розглядаються як небезпечні зони. Решта зон утворюють шляхи евакуації (V). Слід також пам'ятати, що падаюче дерево також може повалити інші дерева. Тому наступне робоче місце не може бути ближче 2,5 висоти зрубаного дерева (VI).

З робочого місця слід мати хорошу видимість, тому необхідно дотримуватися особливої обережності при вирубці дерев у складних умовах місцевості, наприклад, в горах.

Не починайте роботу під час опадів або у разі високої вологості, наприклад, туману.

Використовуйте захисний одяг та засоби індивідуального захисту.

Перед початком різання необхідно провести випробування із різання деревини в безпечних умовах, наприклад, покласти її на козлах.

Слід уникати обрізання дротів, молодих дерев та дерев'яних балок.

Не можна стояти на дереві, що відрізається.

Під'єднання пили до джерела живлення

Підключіть вилку кабелю живлення до подовжувача, а подовжувач - до електричної розетки.

Запуск пили

Переконатися, що ланцюгове гальмо перебуває в тильному положенні.

Зняти захисні елементи з напрямної та ланцюга.

Взяти лівою рукою передній тримач, а правою задній тримач.

Переконатися, що напрямна і ланцюг не контактують з жодним предметом та поверхнею.

Натиснути великим пальцем кнопку блокування вмикача, який знаходиться на тримачі.

Натиснути вмикач та утримувати його в цьому положенні. Кнопку блокування можна відпустити.

Перед тим, як розпочати різання, слід почекати, поки двигун досягне повних обертів та переконатися, що ланцюг плавно проходить по напрямній. У випадку виявлення будь-яких підозрілих звуків або відчуття вібрування слід негайно вимкнути пилу, відпускаючи вимикач.

Вимикання пили відбувається шляхом відпускання вмикача.

Забороняється вимикати пилу за допомогою ланцюгового гальма.

Після зупинки ланцюга слід від'єднати пилу від живлення та провести технічне обслуговування.

Робота з пилою

Особи, які мають намір вперше працювати з ланцюговою пилою, повинні звернутися до кваліфікованого оператора пили перед початком роботи. А перша робота з пилою повинна полягати у різännі підготовлених бревен, розміщених на козлах.

UA

При роботі дотримуйтеся основних правил безпеки праці. Також слід брати до уваги можливість відскоку пили в бік оператора. Пила може відскочити в напрямку оператора, якщо різальний ланцюг потрапить на опір.

Щоб мінімізувати цей ризик:

Звертайте увагу на розташування верхньої частини напрямної під час різання. Не ріжте верхньою чвертю верхньої частини напрямної (VII).

Слід різати тільки ланцюгом, який рухається по нижній частині напрямної. При різанні деревини нижній зуб буфера можна використовувати як гачок для осі обертання пили (VIII).

До деревини, що розрізується, слід прикладати вже запущену пилу. Не запускайте пилу після прикладання її до оброблю- ваної деревини.

Не піднімайте пилу до висоти плеча або вище (IX) під час роботи.

Не стійте в площині різання. Це зменшить ризик отримання травми, якщо пила відскочить (X).

Завжди тримайте пилу обома руками під час роботи.

Переконайтеся, що ланцюг завжди заточений і правильно натягнутий.

ПОРАДИ ЩОДО РОБОТИ З ПИЛОЮ

Під час різання займіть зручне положення і забезпечте повну свободу руху.

При розрізанні гілок і коренів їх слід розрізати не на самому стовбурі, а на відстані близько 15 см від стовбура. Зробіть два розрізи на глибину 1/3 діаметра гілки приблизно на відстані 8 см. Один розріз знизу, один зверху. Потім розріжте гілку поруч із стовбуром на глибину, що дорівнює 1/3 діаметру гілки. Завершіть розрізання, ріжучи гілку просто при стовбурі зверху. Не розрізайте гілки, ріжучи їх знизу (XI).

При вирубці дерева необхідно заздалегідь підготувати місце вирубки, як описано вище. Крім того, підготуйте безпечну основу при різці дерева. При падінні дерева слід стояти на безпечній відстані від боку до площини падіння дерева. При виборі шляху падіння деревини слід враховувати такі фактори, як ландшафт, центр тяжіння дерева, розподіл крони дерева та напрямок вітру. Щоб правильно підготувати дерево до рубки, зробіть розріз у стовбурі на глибину 1/3 діаметра стовбура з боку, на який дерево має власти, а потім виріжте ще один під кутом 45 градусів до першого. Таким чином, виріжте зі стовбура «клин». З іншого боку стовбура починайте різати перпендикулярно до осі стовбура, трохи вище (приблизно на 4 см), ніж основа «клина». Не розрізайте стовбур. Слід залишити ділянку довжиною приблизно 1/10 діаметра стовбура. Потім вставте клин для розщеплення дерева у розріз з протилежного боку до запланованої сторони падіння дерева (XII). Якщо дерево впаде вже під час різки, витягніть пилу з стовбура і відійдіть підготовленим шляхом евакуації на безпечну відстань.

Якщо пила застрягне під час різання стовбура, її ніколи не слід залишати в цьому положенні, коли двигун працює. Вимкніть двигун пили, від Єднайте пилу від джерела живлення та за допомогою клинів витягніть пилу зі стовбура.

Під час різання на шматки вже зрізаного дерева слід дотримуватися таких правил. Помістіть дерево на козлах або підставку так, щоб відрізаний фрагмент міг вільно власти на землю, не викликаючи заклинювання пилки. Якщо пилу заклинена, виконайте дії, описані вище. Не торкайтеся пилою землі і не допускайте її забруднення.

Використання пили для формування чагарнику або кущів заборонено.

При роботі на схилі стійте вище зрізаного дерева.

Необхідно дотримуватися особливої обережності при рубці напруженого дерева, і, по можливості, доручити цю операцію кваліфікованому лісорубу. При різанні напруженого дерева і підтримуваного на обох кінцях, слід розрізати його зверху на глибину 1/3 діаметра, а потім закінчити різання знизу.

Якщо дерево підтримується тільки на одному кінці, виконайте надріз дерева знизу на глибину 1/3

діаметра, потім завершіть різання, розрізаючи зверху (XIII).

Це зменшить ризик заклинювання пили під час різання.

Подовжувальні кабелі (подовжувачі)

Подовжувальні кабелі (подовжувачі) повинні бути придатні для використання зпоза приміщеннями.

Подовжувачі повинні мати перетин, принаймні рівний перетину кабелю живлення приладу. Номінальна потужність, яку здатний передавати подовжувач, повинна бути принаймні рівною потужності, що споживається пристроєм.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ЗБЕРІГАННЯ

Увага! Перед початком будь-яких заходів, описаних нижче, слід від єднати пилу від джерела живлення. Пили з живленням від мережі повинні бути від'єднані від електричної розетки, пили з живленням від акумулятора повинні бути від'єднані від акумулятора.

Після кожного використання слід перевірити стан пили з особливим акцентом на прохідність вентиляційних отворів.

Перевірте положення всіх частин пили. Затягніть всі ослаблені гвинтові з'єднання. Перевірте напругу та стан ланцюга. Якщо ви помітили пошкодження ланцюга, замініть його на новий. Забороняється використовувати пилу з пошкодженим ланцюгом.

Надмірно вільний ланцюг може випасти з направляючої, що призведе до травмування людини, яка працює з пилою. Ланцюг також повинен бути належним чином заточений, оскільки це вимагає відповідного досвіду та інструментів, рекомендується проводити заточку в спеціалізованому сервісі. Слід долити масло у бак. Корпус пили слід чистити м'якою сухою

UA

ганчіркою. Очистіть корпус від деревини, масла, мастила та іншого сміття. Пилу зберігати в сухому, закритому приміщенні, відключеною від електромережі.

Увага! При зберіганні пили з системи змащування ланцюга може виходити невелика кількість масла, це нормальне явище і не впливає на рівень масла в баку і не є ознакомю пошкодження.

Зберігайте пилу в затінених, сухих і належним чином провітрюваних місцях, щоб запобігти конденсації водяної пари. Зберігайте в місцях, недоступних для сторонніх осіб, особливо дітей. Під час зберігання напрямна і ланцюг завжди повинні бути захищені кожухом.

PRODUKTO CHARAKTERISTIKA
