79675 - Piła Flo - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia 79675 Flo w formacie PDF.
| Typ produktu | Elektryczna piła łańcuchowa |
| Marka | Flo |
| Model | 79675 |
| Napięcie nominalne | 230-240 V ~ 50 Hz |
| Moc nominalna | 1600 W |
| Prędkość łańcucha | 13 m/s |
| Długość prowadnicy | 355 mm / 14 cali |
| Podziałka łańcucha | 9,525 mm |
| Szerokość ogniwa łańcucha | 19 mm |
| Typ łańcucha | 91PJ052X Oregon |
| Typ prowadnicy | 518304 Oregon |
| Pojemność zbiornika oleju | 110 ml |
| Waga (bez prowadnicy i łańcucha) | 4,14 kg |
| Klasa ochronności elektrycznej | II (podwójna izolacja) |
| Poziom ciśnienia akustycznego LpA | 90,2 dB(A) ± 3,0 |
| Poziom mocy akustycznej LwA | 103,2 dB(A) ± 3,0 |
| Drgania rękojeści głównej | 8,393 m/s² ± 1,5 |
| Drgania rękojeści dodatkowej | 6,002 m/s² ± 1,5 |
| Urządzenie przeciwodrzutowe | Tak |
| Blokada spustu | Tak |
| Automatyczne smarowanie | Tak |
| Wskaźnik poziomu oleju | Tak |
| Główne materiały | Metal i wytrzymałe tworzywo sztuczne |
| Przeznaczenie | Tylko do cięcia drewna |
Często zadawane pytania - 79675 Flo
Pytania użytkowników dotyczące 79675 Flo
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję 79675 - Flo i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 79675 marki Flo.
INSTRUKCJA OBSŁUGI 79675 Flo
TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska
PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR
- obudowa silnika
- panel boczny
- pokrętło blokujące
- pokrętło napięcia łańcucha
- włącznik elektryczny
- blokada włącznika elektrycznego
- hamulec odbiciowy
- uchwyt tylny
- uchwyt przedni
- prowadnica
- Iańcuch
- koło napędowe łańcucha
- pokrywa zbiornika oleju
- wskaźnik poziomu oleju
EN
Przeczytać instrukcję
Używaj gogle ochronne
Używać ochrony słuchu
Stosować rękawice ochronne
Use protective gloves
Nie wystawiać na działanie opadów atmosferycznych
Druga klasa bezpieczeństwa elektrycznego
Natychmiast wyciągnąć wtyczkę z gniazdka w przypadku przecięcia lub uszkodzenia kabla
Zawsze trzymaj pilarkę oburącz
Pozostawać z dala od osób postronnych
Strzeż się odbicia pilarki w stronę operatora i unikaj kontaktu z czubkiem prowadnicy.
Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.
Pilarka łańcuchowa służy wyłącznie do cięcia drewna. Ze względu na elektryczny napęd pilarki możliwe jest cięcie pod dachem lub w pobliżu zabudowań. Pilarka może także służyć do ścinania drzew jednak ze względu na zagrożenie, wymagane jest, aby ścinania drzew dokonywał doświadczony użytkownik. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:
Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.
Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.
Pilarka jest dostarczana w stanie kompletnym, jednak przed pierwszym użyciem wymaga montażu.
Wraz z pilarka dostarczane są:
- prowadnica łańcucha
- łańcuch tnący
- osłona prowadnicy
DANE TECHNICZNE
| Parametr Jednostka miary Wartość | ||
| Numer katalogowy 79675 | ||
| Napięcie znamionowe [V~] 230-240 | ||
| Częstotliwość znamionowa [Hz] 50 | ||
| Moc znamionowa [W] 1600 | ||
| Prędkość przesuwu łańcucha | [m/s] | 13 |
| Długość prowadnicy [mm / " ] 355 / 14 | ||
| Podziałka łańcucha | [mm] | 9,525 |
| Rozstaw łańcucha | [mm] 19 | |
| Typ łańcucha | 91PJ052X Oregon | |
| Typ prowadnicy łańcucha | 518304, Oregon | |
| Szerokość ogniwa prowadzącego | [mm / " ] | 1,27 / 0,05 |
| Klasa ochronności elektrycznej | II | |
| Pojemność zbiornika oleju | [ml] 110 | |
| Masa (bez prowadnicy i łańcucha) | [kg] | 4,14 |
| Poziom hałasu | ||
| - L_pA (ciśnienie) | [dB] (A) | 90,2 ± 3,0 |
| - L_wA (moc) | [dB] (A) | 103,2 ± 3,0 |
| Drgania rękojeść główna / rękojeść dodatkowa) | [m/s2] | 8,393 ± 1,5 / 6,002 ± 1,5 |
| Stopień ochrony | IPX0 |
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI
Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.
Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.
Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.
Bezpieczeństwo miejsca pracy
Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.
Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.
Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.
PL
Bezpieczeństwo elektryczne
Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.
Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.
Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.
Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.
W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.
W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.
Bezpieczeństwo osobiste
Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.
Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.
Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.
Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.
Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.
Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.
Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.
Użytkowanie i troska o elektronarzędzie
Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.
Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.
Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.
Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.
Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.
Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.
Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.
PL
Naprawy
Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.
INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE PILAREK ŁAŃCUCHOWYCH
Podczas pracy pilarką łańcuchową należy wszystkie części ciała trzymać z dala od łańcucha. Przed uruchomieniem pilarki należy się upewnić, że łańcuch z niczym nie ma kontaktu. Chwila nieuwagi podczas pracy pilarką łańcuchową może spowodować zapłatanie odzieży lub części ciała w łańcuch pilarki.
Zawsze trzymaj pilarkę prawą ręką za uchwyt tylny i lewą ręką za uchwyt przedni. Trzymanie pilarki w odwrotny sposób nie powinno nigdy mieć miejsca, ponieważ zwiększa ryzyko odniesienia obrażeń.
Trzymaj pilarkę tylko za chwyty z izolowaną powierzchnią, ponieważ łańcuch może zetknąć się z ukrytym przewodem lub własnym kablem zasilającym. Łańcuch przy kontakcie z przewodem pod napięciem może sprawić, że metalowe części także znajdują się pod napięciem co może być przyczyną porażenia elektrycznego operatora.
Stosować ochronę oczu. Zalecana jest także ochrona słuchu, głowy, rąk, nóg oraz stóp. Odpowiednie wyposażenie ochronne zmniejsza ryzyko obrażeń na skutek kontaktu z odpadami lub przypadkowym kontaktem z łańcuchem.
Nie pracować pilarką na drzewie, na drabinie, z dachu lub na jakiejkolwiek niestabilnej podporze. Praca pilarką podczas przebywania na drzewie może skutkować obrażeniami.
Zawsze utrzymywać właściwą postawę oraz pracować pilarką stojąc na nieruchomoj, bezpiecznej i równej powierzchni. Śliska lub niestabilna powierzchnia, np. drabina może skutkować utratą równowagi lub utratą kontroli nad pilarką łańcuchową.
Podczas cięcia naprężonej gałęzi należy zachować ostrożność przed odbiciem. W przypadku zwolnienia naprężenia zgromadzonego we włóknach drewna gałąż może uderzyć operatora i/ lub pozbawić kontroli nad pilarką.
Szczególną ostrożność należy zachować podczas cięcia krzewów i młodych drzewek. Smukły materiał może pochwycić łańcuch i pchnąć pilarkę w kierunku operatora lub wytrącić go z równowagi.
Przenosić pilarkę łańcuchową za przedni uchwyt, wyłączoną i z dala od ciała. Podczas transportu lub przechowywania pilarki należy zawsze zakładać osłone prowadnicy łańcucha. Prawidłowe trzymanie pilarki zmniejsza prawdopodobieństwo przypadkowego kontakty z ruchomymi częściami pilarki.
Przestrzegać instrukcji dotyczących smarowania, naciągania łańcucha oraz wymiany akcesoriów. Nieprawidłowo naciągnięty lub nieprawidłowo nasmarowany łańcuch może zarówno pęknąć jak zwiększyć szansę odbicia w stronę operatora.
Przecinać tylko drewno. Nie używać pilarki do pracy do której nie została przeznaczona. Na przykład: nie ciąć plastiku, betonu, lub niedrewnianych materiałów budowlanych. Stosowanie pilarki łańcuchowej do prac innych niż została przeznaczona może skutkować powstaniem niebezpiecznych sytuacji.
Nie podejmować prób ścinania drzew do momentu zrozumienia ryzyka oraz sposobu jego uniknięcia. Podczas ścinania drzewa operator i osoby postronne są narażone na poważne obrażenia.
Przyczyny i zapobieganie zjawisku odbicia w stronę operatora.
Odbicie w stronę operatora może wystąpić wtedy kiedy koniec prowadnicy zetknie się z przedmiotem lub kiedy przecinane drewno zakleszczy pilarkę w rzazie. W pewnych przypadkach zetknięcie się końca prowadnicy z przedmiotem może spowodować gwałtowną reakcję podbijającą prowadnicę w górę i w kierunku operatora. Zakleszczenie w rzazie górnej krawędzi prowadnicy może gwałtownie skierować prowadnicę w kierunku operatora.
Każda z tych reakcji może spowodować utratę kontroli nad pilarką co może spowodować poważne obrażenia. Nie należy polegać wyłącznie na elementach bezpieczeństwa wbudowanych w pilarkę. Operator pilarki powinien podjąć kilka kroków w celu zapobiegnięciu wypadkom i obrażeniom podczas pracy.
Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia i/ lub nieprawidłowych procedur lub warunków obsługi i może go uniknąć przez podjęcie odpowiednich środków ostrożności podanych poniżej:
Utrzymywać pewny uchwyt obu rąk z kciukami i palcami zamykającymi się wokół uchwytów pilarki łańcuchowej, pozycja ciała i ramion powinna pozwalać na przeciwstawienie się siłom powstającym podczas odbicia. Jeżeli zostaną podjęte odpowiednie środki ostrożności, to siły odbicia mogą być kontrolowane przez operatora. Nie należy pozwalać na swobodny ruch pilarki.
Nie należy sięgać zbyt daleko oraz ciąć powyżej wysokości barków. Pomoże to zapobiec niezamierzonemu zetknięciu się końca prowadnicy i umożliwia lepsza kontrolę nad pilarką w niespodziewanych sytuacjach.
Stosować zamienniki prowadnicy i łańcucha tylko wyszczególnione przez producenta. Nieprawidłowy zamiennik prowadnicy i łańcucha może spowodować pęknięcie łańcucha i/ lub zjawisko odbicia.
Przestrzegać instrukcji podanych przez producenta dotyczących ostrzenia i konserwacji łańcucha. Zmniejszenie głębokości rowka prowadnicy łańcucha może prowadzić do zwiększania prawdopodobieństwa wystąpienia zjawiska odbicia.
Inne instrukcje bezpieczeństwa
Zabronione jest wystawianie pilarki na działanie opadów atmosferycznych oraz użytkowanie jej w atmosferze podwyższonej wilgotności. Zabronione jest także użytkowanie pilarki w atmosferze o zwiększonym ryzyku pożaru lub wybuchu.
Podczas pracy należy unikać kontaktu z uziemionymi, przewodzącymi i niezolowanymi przedmiotami, takimi jak rury, grzejniki czy chłodziarki. Podczas gdy pilarka nie jest użytkowana, należy ją przechowywać w suchym, zamkniętym miejscu,
PL
niedostępnym osobom postronnym.
Należy używać łańcucha tnącego przystosowanego do danego obciążenia. Nie stosować łańcuchów tnących przeznaczonych do lekkiej pracy, do pracy przy dużym obciążeniu.
Podczas wymiany, napraw i regulacji łańcucha tnącego zawsze zakładać rękawice ochronne.
Podczas transportu pilarki należy się upewnić, że została ona odłączona od źródła zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator. Na prowadnicę z łańcuchem tnącym musi być założona osłona. Pilarkę należy przenosić prowadnicą skierowaną do tyłu.
Nie przenosić pilarki zasilanej sieciowo trzymając ją za kabel zasilający. Nie odłączać wtyczki od gniazdka ciągnąc za kabel zasilający.
Należy unikać przypadkowego włączenia pilarki. W przypadku przenoszenia pilarki podłączonej do sieci lub z podłączonym akumulatorem należy palce trzymać z dala od włącznika zasilania.
Zawsze zakładać odpowiednie, przylegające do ciała ubranie ochronne.
Pracować pilarką zawsze trzymając ją obiema rękami. Podczas pracy zabezpieczyć luźne kawałki drewna, tak żeby uniemożliwić im ruch, na przykład przez umieszczenie w koźle. Należy unikać cięcia drewna umieszczonego na ziemi. Unikać obróbki drewna niezabezpieczonego przed przemieszczaniem się podczas cięcia.
Podczas pracy nie trzymać pilarki powyżej ramion. Nie pracować pilarką stojąc na drabinie. Przyjąć taką postawę podczas pracy, aby nie było potrzeby wyciągania rąk na pełną długość.
Utrzymywać łańcuch w czystości. Łańcuch musi być naostrzony i nasmarowany. Zapewni to wydajniejszą i bezpieczniejszą pracę. Łańcuch można naostrzyć w wyspecjalizowanym serwisie. Przed każdym użyciem należy sprawdzić stan łańcucha. W przypadku stwierdzenia pęknięć, powyłamywanych zębów lub jakichkolwiek innych uszkodzeń należy, przed rozpoczęciem pracy, wymienić łańcuch na nowy.
W przypadku stwierdzenia jakichkolwiek uszkodzonych lub zepsutych elementów pilarki. Należy zaprzestać lub nie podejmować pracy. Uszkodzone elementy muszą zostać wymienione przed rozpoczęciem pracy.
Pilarkę należy użytkować zgodnie z przeznaczeniem, pilarka służy tylko do cięcia drewna. Podczas pracy należy uważać na elementy metalowe lub kamienie, które mogą być w obrabianym drewnie.
Należy stosować tylko oryginalne części zamienne. Nie stosowanie oryginalnych części zamiennych może zwiększyć ryzyko awarii i prowadzić do obrażeń ciała.
Pilarkę należy naprawiać tylko w autoryzowanych przez producenta serwisach. Stosujących oryginalne części zamienne. Pozwoli to zminimalizować ryzyko wypadków i uszkodzeń sprzętu.
OBSŁUGA PRODUKTU
Przygotowanie pilarki do pracy
Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć pilarkę od zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.
Przed pierwszym użyciem należy zamontować prowadnicę i łańcuch tnący.
Ze względu na ostre krawędzie łańcucha, montaż należy przeprowadzać go w rękawicach ochronnych.
Odkręcić pokrętło blokujące lub nakrętkę tak, aby było możliwe zdjęcie całego panelu bocznego.
Przekręcić pokrętło napięcia łańcucha tak, aby prowadnica znalazła się w maksymalnym tylnym położeniu, ułatwi to zakładanie łańcucha.
Zamontować prowadnicę i łańcuch w sposób pokazany na zdjęciu (II).
Upewnić się, że łańcuch i prowadnica zostały założone we właściwym kierunku. Kształt i kierunek ogniw widoczny na obudowie pilarki oraz na prowadnicy powinien odpowiadać kształtowi i kierunkowi łańcucha. Jeżeli na ogniwach łańcucha jest widoczne oznaczenie kierunku ruchu łańcucha, to powinno mieć ono ten sam kierunek co oznaczenie na obudowie i prowadnicy.
Nie należy jeszcze napinać łańcucha, ale należy się upewnić, że łańcuch trafił w szczelinę prowadnicy oraz w zęby na kole na- pędowym. Zamontować panel boczny i dokręcić pokrętło blokady. Jednak tak, aby nie zablokować możliwości ruchu prowadnicy.
Kręcąc pokrętłem napięcia łańcucha wyregułować naprężenie łańcucha. Dokręcić pokrętło blokady. Sprawdzić naciąg łańcucha.
W tym celu należy położyć pilarkę i unieść ją trzymając za środkową część łańcucha (III). Podczas tej próby łańcuch w miejscu trzymania powinien się unieść ponad prowadnicę od 3 do 4 mm. Jeśli łańcuch jest naciągnięty zbyt mocno lub zbyt słabo, należy poluzować nieco pokrętło blokady i ustawić ponownie stopień napięcia łańcucha. Stan napięcia łańcucha należy sprawdzać także, co 10 minut pracy.
Przed podłączeniem pilarki do zasilania pilarki należy sprawdzić jej stan techniczny. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie jej do zasilania przed usunięciem uszkodzeń.
W przypadku gdy pilarka jest zasilana jednofazowym prądem przemiennym o napięciu 230 V i częstotliwości 50 Hz. Gniazdo sieciowe zasilające pilarkę powinno być zabezpieczone przez bezpiecznik różnicowo-prądowy o prądzie zadziałania 30 mA lub mniej.
Uzupełnianie oleju (IV)
Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć pilarkę od zasilania. Pilarki zasilane siecio-
PL
wo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.
Do smarowania łańcucha i mechanizmów pilarki należy stosować tylko olej przeznaczony do takich zastosowań. Do smarowania nie można stosować zużytego oleju silnikowego. Nie spełnia on swojego zadania, co może prowadzić do uszkodzenia mechanizmu pilarki.
Upewnić się, że w pojemniku jest olej smarujący. Pilarkę położyć na poziomej powierzchni, sprawdzić wskaźnik oleju. Poziom oleju nie może być niższy niż wskazanie minimalnej ilości. Jeżeli nie ma takiego wskaźnika, za poziom odniesienie należy przyjąć dolną krawędź wskaźnika ilości oleju.
Zabronione jest użytkowanie pilarki bez napełnionego zbiornika oleju. Grozi to uszkodzeniem łańcucha, prowadnicy oraz mechanizmów pilarki. Zaleca się, aby uruchamianie i praca pilarką odbywała się, co najmniej 3 metry od miejsca uzupełniania oleju. Uzupełnianie oleju należy prowadzić z dala od źródeł ognia i ciepła.
W celu uzupełnienia oleju należy odkręcić korek zbiornika oleju, włać olej do zbiornika, tak aby poziom oleju zrównał się ze znacznikiem wskazującym maksymalny poziom oleju lub górną krawędzią wskaźnika poziomu oleju, następnie mocno i pewnie zakręcić korek zbiornika. W przypadku rozlania oleju należy dokładnie powycierać jego resztki przed podłączeniem pilarki do zasilania.
Przygotowanie miejsca pracy
Przed przystąpieniem do cięcia pilarką, należy odpowiednio przygotować miejsce pracy tak, aby zminimalizować ryzyko wystąpienia zagrożeń, jakie towarzyszą pracy pilarka łańcuchową. Należy się upewnić, że w miejscu pracy będą przebywały tylko osoby uprawnione.
W przypadku ścinki drzew należy wyznaczyć strefy zagrożenia i drogi ucieczki. Strefa w promieniu 180° wokół planowanej płaszczyzny upadku drzewa oraz strefa o promieniu 90° w kierunku przeciwnym do planowanej płaszczyzny upadku drzewa, są traktowane jako strefy niebezpieczne. Pozostałe strefy tworzą drogi ucieczki (V). Należy także pamiętać, że padające drzewo może przewrócić także następne drzewa. Dlatego następne stanowisko pracy nie może znajdować się bliżej niż 2,5 wysokości ścinanego drzewa (VI).
Z miejsca pracy należy mieć dobrą widoczność, dlatego należy zachować szczególną ostrożność przy ścinaniu drzew w trudnych warunkach terenowych np. w górach.
Nie wolno rozpoczynać pracy podczas opadów atmosferycznych oraz w przypadku dużej wilgotności powietrza, np. mgły.
Należy założyć odzież ochronną oraz środki ochrony osobistej.
Przed rozpoczęciem ścinania należy przeprowadzić próbę cięcia drewna w bezpiecznych warunkach na przykład ułożonego na koźle.
Należy unikać cięcia drutów, młodych drzew i belek drewnianych.
Nie wolno stać na przecinanym drewnie.
Podłączanie pilarki do zasilania
Podłączyć wtyczkę kabla zasilającego do przedłużacza, a przedłużacz do gniazdka sieciowego.
Uruchamianie pilarki
Upewnić się, że hamulec odbiciowy znajduje się w tylnej pozycji.
Zdjąć osłonę z prowadnicy i łańcucha.
Chwycić lewą ręką uchwyt przedni, prawą chwycić uchwyt tylny.
Upewnić się, że prowadnica i łańcuch nie stykają się z żadnym przedmiotem i powierzchnią.
Nacisnąć kciukiem przycisk blokady włącznika znajdujący się na rękojeści.
Nacisnąć włącznik i przytrzymać go w tej pozycji. Przycisk blokady można zwolnić.
Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pełne obroty oraz upewnić się, że łańcuch płynnie przesuwa się po prowadnicy. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć pilarkę przez zwolnienie włącznika.
Wyłączanie pilarki odbywa się przez zwolnienie nacisku na włącznik.
Zabronione jest wyłączanie pilarki przez uruchamianie hamulca odbiciowego.
Po zatrzymaniu się łańcucha pilarkę należy odłączyć od sieci i poddać konserwacji.
Praca pilarką
Osoby, które mają zamiar pracować po raz pierwszy pilarką łańcuchową powinny przed rozpoczęciem pracy zasięgnąć porady na temat pracy i bezpieczeństwa od wykwalifikowanego operatora pilarki. A pierwsze prace pilarką powinny polegać na cięciu przygotowanych kłód umieszczonych w koźle.
Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia pilarki w stronę obsługującego. Pilarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natrafi na opór.
Aby zminimalizować to ryzyko należy:
Zwiracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (VII).

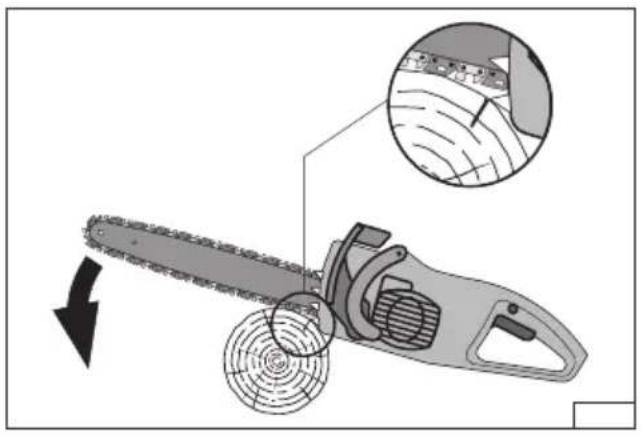

Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Podczas przecinania drewna można wykorzystać dolny ząb zderzaka jako zaczep osi obrotu pilarki (VIII).
Do ciętego drewna przykładać tylko już uruchomioną pilarkę. Nie uruchamiać pilarki po uprzednim przyłożeniu jej do obrabianego drewna.
PL
Podczas pracy nie unosić pilarki na wysokość ramion lub wyżej (IX).
Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia pilarki (X).
Zawsze, podczas pracy, należy trzymać pilarkę za pomocą obu rąk.
Upewnić się, ze łańcuch jest zawsze naostrzony i właściwie napięty.
PORADY PRZYDATNE PRZY PRACY PILARKA
Podczas cięcia należy przyjąć wygodną pozycję oraz zapewnić sobie pełną swobodę ruchu.
Przy odcinaniu gałęzi i konarów nie należy ich ciąć przy samym pniu, ale w odległości około 15 cm od pnia. Należy wykonać dwa nacięcia na głębokość równą 1/3 średnicy gałęzi w odległości około 8 cm od siebie. Jedno nacięcie od dołu, drugie od góry. Następnie naciąć gałąż tuż przy pniu na głębokość równą 1/3 średnicy gałęzi. Dokończyć ciecie tnąc gałąż tuż przy pniu od góry. Nie wolno odcinać gałęzi tnąc od dołu (XI).
Podczas ścinania drzewa trzeba wcześniej przygotować miejsce ścinki w sposób opisany powyżej. Ponadto należy przygotować bezpieczne podłoże przy cieciu drzewa. Podczas upadku drzewa należy stanąć w bezpiecznej odległości z boku do płaszczyzny upadku drzewa. Wybierając drogę upadku drewna należy uwzględnić takie czynniki jak ukształtowanie terenu, środek ciężkości drzewa, rozkład korony drzewa oraz kierunek wiatru. Aby właściwie przygotować drzewo do ścinki należy wykonać nacięcie w pniu na głębokość 1/3 średnicy pnia po stronie, w którą ma drzewo upaść, a następnie naciąć kolejne pod kątem 45 stopni do pierwszego. Tak, aby wyciąć z pnia „klin”. Od drugiej strony pnia rozpocząć cięcie prostopadłe do osi pnia, nieco wyżej (ok. 4 cm) niż podstawa wyciętego „klina”. Nie należy przecinać pnia. Należy zostawić odcinek o długości ok. 1/10 średnicy pnia. Następnie wprowadzić klin do rozszczepiana drzewa w rozcięcie po przeciwnej stronie do planowanej strony upadku drzewa (XII).
Jeżeli już w trakcie cięcia nastąpi upadek drzewa, należy wyciągnąć piłę z pnia i oddalić się przygotowaną drogą ucieczki na bezpieczną odległość.
W przypadku zaklinowania się pilarki podczas przecinania pnia, nigdy nie wolno jej zostawiać z uruchomionym silnikiem w tej pozycji. Należy wyłączyć silnik pilarki, odłączyć pilarkę od zasilania i za pomocą klinów wydobyć pilarkę z pnia.
Podczas dzielenia ściętego już drzewa na kawałki należy przestrzegać poniższych zasad. Umieszczać drewno na koźle lub podstawkach tak, aby odcinany kawałek mógł opaść swobodnie na ziemię bez spowodowania zaklinowania pilarki. W przypadku zaklinowania pilarki, należy postępować w sposób opisany powyżej. Nie wolno dotykać pilarką do ziemi ani dopuścić do zabrudzenia jej ziemia.
Stosowanie pilarki do formowania żywopłotu lub ścinania krzaków jest zabronione.
W przypadku pracy na zboczu należy podczas pracy pozostawać powyżej przecinanego drewna.
Podczas przecinania naprężonego drzewa należy zachować szczególną ostrożność i jeśli to możliwe powierzyć tą czynność wykwalifikowanemu drwalowi. Podczas cięcia drewna, które jest naprężone i podparte na obu końcach należy naciąć je od góry na głębokość równą 1/3 średnicy, a następnie dokończyć ciecie tnąc od dołu.
W przypadku, gdy drewno jest podparte tylko na jednym końcu, należy naciąć drewno od spodu na głębokość równą 1/3 średnicy, a następnie dokończyć cięcie tnąc od góry (XIII).
W ten sposób zmniejszy się ryzyko zakleszczenia pilarki podczas cięcia.
Przewody przedłużające (przedłużacze)
Przewody przedłużające (przedłużacz) muszą być dostosowane do używania poza pomieszczeniami zamkniętymi.
Żyły przedłużacza muszą mieć przekrój co najmniej równy przekrojowi żył kabla zasilającego urządzenie. Moc znamionowa jaką jest w stanie przenieść przedłużacz musi być co najmniej równa mocy pobieranej przez urządzenie.
KONSERWACJA I PRZECHOWYWANIE PRODUKTU
Uwaga! Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy odłączyć pilarkę od zasilania. Pilarki zasilane siecio-wo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.
Po każdym użyciu należy dokonać przeglądu stanu pilarki ze szczególnym uwzględnieniem drożności otworów wentylacyjnych.
Należy sprawdzić ułożenie wszystkich elementów pilarki. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić napięcie i stan łańcucha. W przypadku zauważenia jakichkolwiek uszkodzeń łańcucha należy go wymienić na nowy. Zabronione jest używanie pilarki z uszkodzonym łańcuchem!
Zbyt luźny łańcuch może spaść z prowadnicy, co może spowodować obrażenia u osoby obsługującej pilarkę. Łańcuch musi być też właściwie naostrzony, ponieważ wymaga to odpowiedniego doświadczenia i narzędzi, zalecane jest, aby ostrzenie przeprowadzić w specjalistycznym serwisie. Należy uzupełnić braki oleju w zbiorniku. Obudowę pilarki należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Pilarkę należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączoną od sieci elektrycznej.
Uwaga! Podczas przechowywania pilarki może wydobywać się niewielka ilość oleju z systemu smarowania łańcucha, jest to normalny objaw i nie ma wpływu na poziom oleju w zbiorniku oraz nie jest objawem uszkodzenia.
Pilarkę należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.
EN
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna, tel.: 022 73 82 800
fax: 022 73 82 8283
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DEKLARACJA ZGODNOŚCI
0323/79675/EC/2023
Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:
Elektryczna pilarka łańcuchowa; 230-240 V\~; 50 Hz; 1600 W; 13 m/s; 400 mm; nr kat. 79675
do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:
EN 62841-1:2015
EN 62841-4-1:2020
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019 + A1:2021
EN 61000-3-3:2013 + A2:2021
i spełniają wymagania dyrektyw:
2006/42/WE Maszyny i urządzenia bezpieczeństwa
2014/30/UE Kompatybilność elektromagnetyczna
2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym
Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji
Dwie ostatnie cyfry roku w którym wprowadzono oznakowanie CE: 21
Rok budowy / produkcji: 2023
Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:
Tomasz Zych
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
TOYA S.A.
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna,
tel.: 022 73 82 800
fax: 022 73 82 8283
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DEKLARACJA ZGODNOŚCI
0323/79675/EC/2023
Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:
Elektryczna pilarka łańcuchowa; 230-240 V\~; 50 Hz; 1600 W; 13 m/s; 400 mm; nr kat. 79675
do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 1600/14/WE
Zastosowana procedura oceny zgodności:
Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną
Jednostka notyfikowana:
TUV SUD Product Service GmbH; nr notyfikacji: 0323
Stangenstraße 1, 70771 Leinfelden-Echterdingen, Niemcy
Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego: 103,2 dB(A)
Gwarantowany poziom mocy akustycznej urządzenia: 107 dB(A)
inne dyrektywy, których wymagania spełnia urządzenie:
2006/42/WE Maszyny i urządzenia bezpieczeństwa
2014/30/UE Kompatybilność elektromagnetyczna
2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym
Wrocław, 2023.03.01
(miejsce i data wystawienia)
(nazwisko i podpis osoby upoważnionej)
TOYA S.A.
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
Wrocław, 2023.03.01
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna,
tel.: 022 73 82 800
fax: 022 73 82 8283
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna
tel.: 022 73 82 800
fax: 022 73 82 828
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DECLARATIE DE CONFORMITATE
0323/79675/EC/2023
ul. Sołtysowicka 13 - 15
51 - 168 Wrocław
tel.: 071 32 46 200
fax: 071 32 46 373
e-mail: biuro@yato.pl
ODDZIAŁ WARSZAWSKI
Teren ProLogis Park Nadarzyn
al. Kasztanowa 160
05 - 831 Młochów k. Nadarzyna,
tel.: 022 73 82 800
fax: 022 73 82 8283
TOYA ROMANIA SA
Soseaua Odai 109-123
Sector 1, Bucuresti
www.yato.ro
offi ce@yato.ro
tel: 031 710 8692
fax 0317104008
DECLARATIE DE CONFORMITATE
0323/79675/EC/2023
