ПОСІБНИК КОРИСТУВАЧА YT82788 Yato

1. дриля з шуруповертом

4. реверсивний перемикач

5. свердлувальний патрон

6. перемикач моменту обертання

7. зарядний пристрій акумулятора

8. індикатор зарядження акумулятора

9. защіпка акумулятора

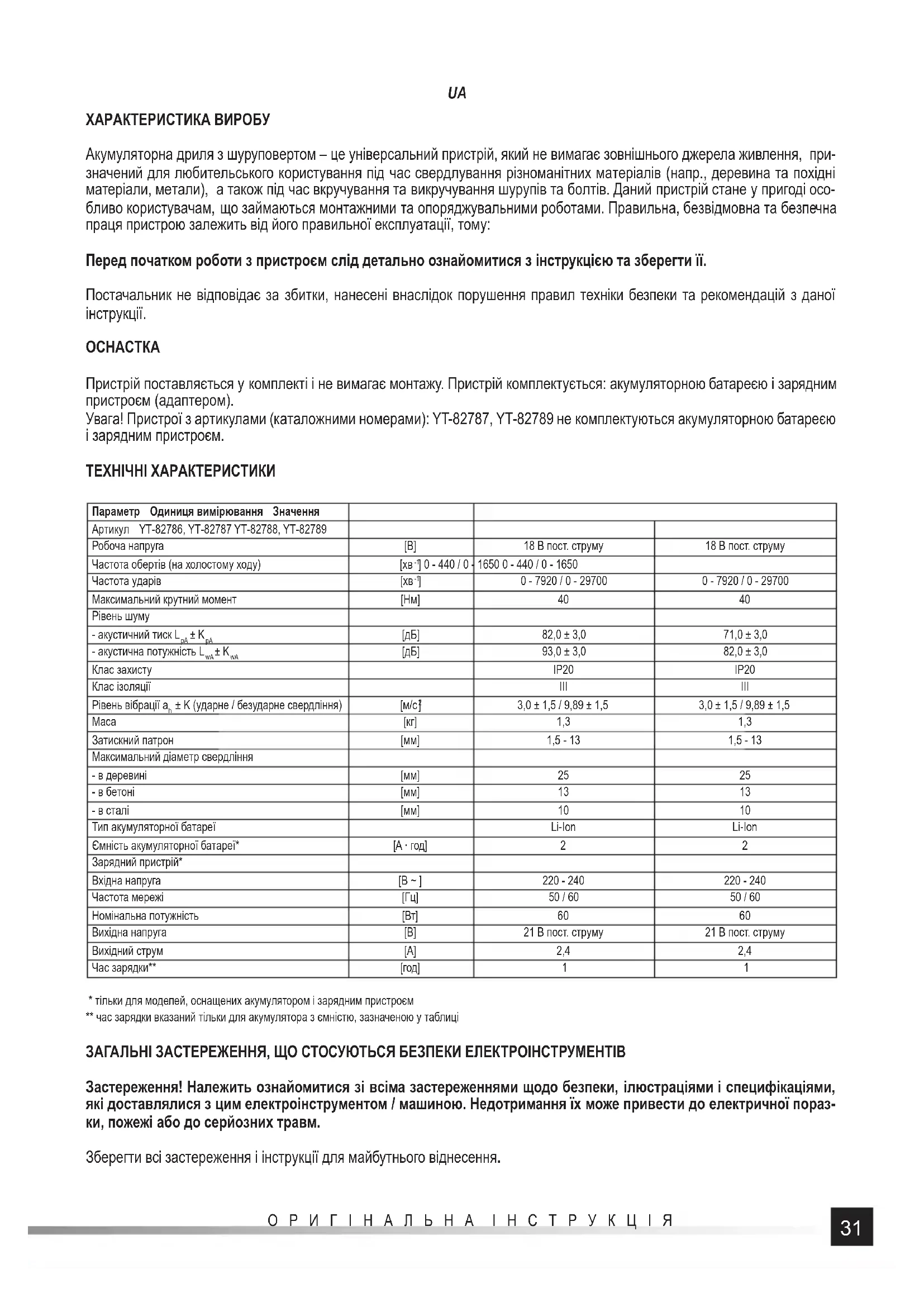

ХАРАКТЕРИСТИКА ВИРОБУ Акумуляторна дриля з шуруповертом – це універсальний пристрій, який не вимагає зовнішнього джерела живлення, при- значений для любительського користування під час свердлування різноманітних матеріалів (напр., деревина та похідні матеріали, метали), а також під час вкручування та викручування шурупів та болтів. Даний пристрій стане у пригоді осо- бливо користувачам, що займаються монтажними та опоряджувальними роботами. Правильна, безвідмовна та безпечна праця пристрою залежить від його правильної експлуатації, тому: Перед початком роботи з пристроєм слід детально ознайомитися з інструкцією та зберегти її. Постачальник не відповідає за збитки, нанесені внаслідок порушення правил техніки безпеки та рекомендацій з даної інструкції.

Пристрій поставляється у комплекті і не вимагає монтажу. Пристрій комплектується: акумуляторною батареєю і зарядним пристроєм (адаптером). Увага! Пристрої з артикулами (каталожними номерами): YT-82787, YT-82789 не комплектуються акумуляторною батареєю і зарядним пристроєм. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Параметр Одиниця вимірювання Значення Артикул YT-82786, YT-82787 YT-82788, YT-82789 Робоча напруга [В] 18 В пост. струму 18 В пост. струму Частота обертів (на холостому ходу) [хв

] 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 Частота ударів [хв

] 0 - 7920 / 0 - 29700 0 - 7920 / 0 - 29700 Максимальний крутний момент [Нм]40 40 Рівень шуму - акустичний тиск L

[дБ] 93,0 ± 3,0 82,0 ± 3,0 Клас захисту IP20 IP20 Клас ізоляції III III Рівень вібрації a

± K (ударне / безударне свердління)[м/с

] 3,0 ± 1,5 / 9,89 ± 1,5 3,0 ± 1,5 / 9,89 ± 1,5 Маса [кг] 1,3 1,3 Затискний патрон [мм] 1,5 - 13 1,5 - 13 Максимальний діаметр свердління - в деревині [мм]25 25 - в бетоні [мм]13 13 - в сталі [мм]10 10 Тип акумуляторної батареї Li-Ion Li-Ion Ємність акумуляторної батареї*[A · год]2 2 Зарядний пристрій* Вхідна напруга [В ~ ] 220 - 240 220 - 240 Частота мережі [Гц] 50 / 60 50 / 60 Номінальна потужність [Вт]60 60 Вихідна напруга [В] 21 В пост. струму 21 В пост. струму Вихідний струм [A] 2,4 2,4 Час зарядки** [год] 1 1

• тільки для моделей, оснащених акумулятором і зарядним пристроєм ** час зарядки вказаний тільки для акумулятора з ємністю, зазначеною у таблиці ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ, ЩО СТОСУЮТЬСЯ БЕЗПЕКИ ЕЛЕКТРОІНСТРУМЕНТІВ Застереження! Належить ознайомитися зі всіма застереженнями щодо безпеки, ілюстраціями і специфікаціями, які доставлялися з цим електроінструментом / машиною. Недотримання їх може привести до електричної пораз- ки, пожежі або до серйозних травм. Зберегти всі застереження і інструкції для майбутнього віднесення.32 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Поняття «електроінструмент / машина», використані в застереженнях, відноситься до всіх інструментів / машин, які при- водяться в дію електричним струмом, як провідних, так і безпровідних. Безпека робочого місця Робоче місце належить зберігати при доброму освітленні та в чистоті. Безлад і слабке освітлення можуть бути при- чинами виникнення випадків. Не належить працювати електроінструментами / машинами в середовищі із збільшеним ризиком вибуху, який містить горючі рідини, гази або пари. Електроінструменти / машини генерують іскри, які можуть запалити пил або пари. Не належить допускати дітей і сторонніх осіб до робочого місця. Втрата концентрації може стати причиною втрати

Електрична безпека Штепсель проводу повинен підходити до мережевої розетки. Не належить модифікувати штепселі яким-небудь іншим способом. Не належить застосовувати жодних адаптерів штепселя із заземленими електроінструментами / машинами. Не модифікований штепсель, що пасує до розетки, зменшує ризик поразки електричним струмом. Належить уникати контакту із заземленими такими поверхнями, як труби, обігрівачі і холодильники. Заземлення тіла збільшує ризик поразки електричним струмом. Не належить наражати електроінструменти / машини на контакт з атмосферними опаданнями або вологістю. Вода і вологість, яка проникне всередину електроінструменту / машини, збільшує ризик поразки електричним струмом. Не протягувати живильний кабель. Не застосовувати живильного кабелю, щоб носити, тягнути або від›єднувати штепсель від мережевої розетки. Уникати контакту живильного кабелю з теплом, маслами, гострими кромками і рухомими частинами. Пошкодження або сплутування живильного кабелю збільшує ризик поразки електричним

У разі роботи поза закритими приміщеннями, належить застосовувати подовжувачі, призначені для роботи поза закритими приміщеннями. Використання подовжувача, пристосованого для роботи назовні приміщень, зменшує ризик поразки електричним струмом. У разі, коли застосування електроінструменту / машини у вологому середовищі є неминучим, тоді як захист від напруги живлення належить застосовувати пристрій диференціального струму (ПДС) [англ. residual current device, RCD]. Засто- сування ПДС зменшує ризик поразки електричним струмом. Персональна безпека Будь пильним, звертай увагу на те, що робиш, та бережи здоровий глузд під час роботи з електроінструментом / машиною. Не застосовуй електроінструменту / машини, будучи перевтомленим або під впливом наркотиків алко- голю або ліків. Навіть хвилина неуваги під час роботи може привести до серйозних персональних травм. Застосовуй засоби персонального захисту. Завжди накладай захист зору. Застосування засобів персонального захисту, таких як пилозахисний респіратор, протиковзке захисне взуття, каски і захисники слуху, зменшують ри- зик серйозних персональних травм. Запобігай випадковому введенню в дію. Переконайся, що електричний вмикач перед під›єднанням до живлення і акумулятора, піднесенням або перенесенням електроінструменту / машини, знаходиться в позиції «вимкнений». Перенесення електроінструменту / машини з пальцем на вмикачі або живлення електроінструменту / машини, коли вмикач знаходиться в позиції «включений», може привести до серйозних травм. Перед включенням електроінструменту / машини зніми всі ключі та інші інструменти, які були використані для його регулювання. Ключ, залишений на обертальних елементах інструменту / машини, може вести до серйозних

Не протягуй руки і не висовуйся дуже далеко. Утримуй відповідне положення, а також рівновагу протягом всього часу. Це дозволить легше оволодіти електроінструментом / машиною у випадку непередбачених ситуацій під час

Відповідно одягайся. Не надівай вільніший одяг або біжутерію. Утримуй волосся і одяг на віддалі від рухомих частин електроінструменту / машини. Вільний одяг, біжутерія або довге волосся можуть бути схоплені рухомими

Якщо пристрої пристосовані для приєднання витягу пилу або накоплення пилу, переконайся, що вони були при- єднані і використані правильно. Застосування витягу пилу зменшує ризик загроз, зв›язаних з пилом. Не дозволь, щоби досвід, придбаний частим використанням інструменту / машини, спричинили безтурботність і ігнору- вання правил безпеки. Безтурботна дія може привести до серйозних травм за одну частку секунди. Експлуатація і дбайливість за електроінструмент / машину Не перенавантажуй електроінструмент / машину. Застосовуй електроінструмент / машину, відповідний для вибра- ного застосування. Відповідний електроінструмент / машина забезпечить кращу і безпечнішу роботу, якщо буде використаний для спроектованого навантаження. Не застосовуй електроінструмент / машину, якщо електричний вмикач не робить можливим включення і виклю- чення. Інструмент / машина, який не дається контролювати за допомогою мережевого вимикача є небезпечним і його33 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

належить здати на ремонт. Від›єднай штепсель від живильної розетки та демонтуй акумулятор, якщо є таким, що відключається від елек- троінструменту / машини перед регулюванням, заміною приладдя або зберіганням інструменту / машини. Такі запобіжні заходи дозволять уникнути випадкового включення електроінструменту / машини. Бережи інструмент в недоступному для дітей місці, не дозволь особам, що не знають обслуговування електро- інструменту / машини або цих інструкцій, користуватися електроінструментом / машиною. Електроінструменти / машини небезпечні в руках користувачів, що не пройшли курси підготовки. Проводь технічний догляд за електроінструментами / машинами, а також за приналежністю. Перевіряй інстру- мент / машину під кутом невідповідності або зарубок рухомих частин, пошкоджень частин, а також яких-небудь інших умов, які можуть вплинути на дію електроінструмента / машини. Пошкодження належить полагодити перед використанням електроінструменту / машини. Багато випадків викликані невідповідним технічним доглядом за інструментами / машинами. Ріжучі інструменти належить утримувати в чистоті та в загостреному стані. Ріжучі інструменти з гострими кром- ками з відповідно проведеним технічним доглядом менш схильні до затискування /заклинювання та можна легко контролювати їх під час роботи. Застосовуй електроінструменти / машини, приладдя та інструменти, які вставляються і т.д. згідно з даними ін- струкціями, беручи до уваги вигляд і умови роботи. Застосування інструментів для іншої роботи, ніж для якої були спроектовані, може привести до виникнення небезпечної ситуації. Рукояті і поверхні для хватки зберігай сухими, чистими, а також вільними від масла і мазі. Слизькі рукояті і поверхні для хватки не дозволяють на безпечне обслуговування, а також на контроль інструменту / машини в небезпечних ситуаціях.

Ремонтуй електроінструмент / машину лише в установах, що мають на це службові права, які застосовують лише оригінальні запчастини. Забезпеч цю відповідну безпеку роботи електроінструменту. ПІДГОТОВКА ДО РОБОТИ УВАГА! Всі роботи, вказані у даному розділі, необхідно проводити з вимкнутим живленням – акумулятор слід відєднати від пристрою! Інструкції з безпечного заряджання акумулятора Увага! Перед початком заряджання необхідно переконатися, що корпус блоку живлення, шнур і штепсельна вилка не мають тріщин або пошкоджень. Забороняється використовувати несправну або пошкоджену зарядну станцію або блок живлення! Для заряджання акумулятора можна використовувати тільки зарядну станцію і блок живлення з комплекту акумулятора. Використання будь-якого іншого блоку живлення може призвести до пожежі або пошкодження інструмента. Заряджання акумулятора може здійснюватися лише в закритому, сухому приміщенні, захищеному від доступу сторонніх осіб, особливо дітей. Забороняється використовувати зарядну станцію і блок живлення за відсутності постійного нагляду дорослих! Якщо їм потрібно вийти з приміщення, в якому заряджається акумулятор, необхідно відключити зарядний при- стрій від мережі, вийнявши вилку блоку живлення з розетки. У разі появи в зарядному пристрої диму, підозрілого запаху тощо, потрібно негайно вийняти вилку зарядного пристрою з розетки! Дриль-шуруповерт поставляється з не зарядженим акумулятором, тому перед початком експлуатації його необхідно заря- дити відповідно до процедури, описаної нижче, за допомогою блоку живлення і зарядної станції (з комплекту). Акумулятори Li-Ion (літій-іонні) не мають „ефекту пам’яті”, що дозволяє дозаряджувати їх у будь-який час. Однак, рекомендується повністю розрядити акумулятор у процесі нормальної експлуатації, а потім заряджати його до максимальної ємкості. Якщо характер робіт не дозволяє реалізувати даний алгоритм, тоді необхідно це робити, принаймні, кожні 10-20 циклів. Категорично заборо- няється розряджати акумулятор, коротко замикаючи його електроди, оскільки це спричиняє незворотні пошкодження! Також забороняється перевіряти стан заряду акумулятора шляхом замикання електродів для перевірки іскріння. Зберігання акумулятора Для продовження терміну експлуатації акумулятора необхідно забезпечити належні умови його зберігання. Акумулятор розрахований приблизно на 500 циклів „зарядження - розрядження”. Акумулятор слід зберігати при температурі від 0 до 30 градусів за Цельсієм і відносній вологості повітря 50%. Для зберігання акумулятора протягом довгого часу, його необ- хідно зарядити приблизно на 70% ємкості. Під час тривалого зберігання необхідно періодично (один раз на рік) заряджати акумулятор. Не слід допускати надмірного розрядження акумулятора, оскільки це знижує термін його експлуатації і може викликати незворотні ушкодження. Під час зберігання акумулятор буде поступово розряджатися через втрати. Процес мимовільної розрядки залежить від температури зберігання: чим вища температура, тим швидше відбувається розрядка. Неправильне зберігання акумуля- торів може призвести до витоку електроліту. У разі витоку електроліту, місце витоку потрібно обробити нейтралізуючим агентом, а при попаданні електроліту в очі, необхідно ретельно промити їх великою кількістю води і негайно звернутися до лікаря. Забороняється використовувати інструмент з пошкодженим акумулятором. У разі повного зносу акумулятора, його необхідно здати в спеціалізований пункт утилізації відходів.34 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Транспортування акумуляторів Літій-іонні акумулятори згідно із законодавством є небезпечними матеріалами. Користувач інструмента може перевозити інструмент з акумулятором і самі акумулятори наземним транспортом. В цьому випадку не потрібно виконувати будь-які додаткові умови. У разі доручення транспортування акумуляторів третім особам (напр., кур’єрській службі), необхідно дотримуватися положень про транспортування небезпечних матеріалів. Перед відправкою слід звернутися щодо цього питання до особи, яка володіє відповідною кваліфікацією. Забороняється транспортувати пошкоджені акумулятори. На час транспортування знімні акумулятори необхідно зняти з інструмента, обмотати відкриті контакти, напр., ізоляційною стрічкою. В упаковці акумулятори потрібно розмістити так, щоб вони не переміщалися усередині упаковки під час транспортування. Також необхідно виконувати національні положення щодо транспортування небезпечних матеріалів. Заряджання акумулятора Увага! Перед заряджанням необхідно від’єднати зарядний пристрій від електромережі, вийнявши вилку блоку живлення з розетки. Крім того, потрібно очистити клеми акумулятора і сам акумулятор від бруду та пилу за допомогою м’якої, сухої

Акумулятор має вбудований індикатор заряджання. При натисканні на кнопку загоряються індикаторні світлодіоди (II). Кількість світлодіодів, що загорілися, відповідає рівню зарядження акумулятора. Якщо при натисканні кнопки світлодіоди не загоряються - це означає, що акумулятор розряджений. Від’єднати акумулятор від інструмента. Вставити акумулятор в гніздо зарядного пристрою (II). Підключити зарядний пристрій до розетки. Загориться червоний індикатор, що свідчить про початок процесу заряджання. Після завершення заряджання червоний індикатор гасне, і загоряється зелений, який вказує на те, що акумулятор заряджений. Необхідно вийняти вилку зарядного пристрою з електричної розетки. Вийняти акумулятор з зарядного пристрою, натискаючи на защіпку акумулятора. Увага! Якщо після підключення зарядного пристрою до мережі загориться зелений індикатор - це означає, що акумулятор повністю заряджений. У цьому випадку, зарядний пристрій не почне процес заряджання. Установка швидкості обертання і підбір крутного моменту Шуруповерт має дві передачі (III), що перемикаються механічно. Залежно від обраної максимальної швидкості обертання необхідно вибрати одну з них. Передача з нижчою швидкістю обертання рекомендована для затягування і відкручування болтів, а передача з вищою швидкістю - для свердління. Крутний момент встановлюється за допомогою кільця, що знаходиться за патроном (IV). Чим більше число, вибране на кільці, тим більший крутний момент. Не слід встановлювати крутний момент більшим, ніж це необхідно для правильної роботи. Інакше можна пошкодити різьбу. Для закручування шурупів безпосередньо в матеріал потрібно експериментально підібрати відповідний крутний момент, провівши випробування на відходах матеріалу. Якщо максимальний крутний момент є невідомим, тоді для виконання безпечного з’єднання необхідно встановити мінімальне значення, а потім збільшувати його до відповідного для даної роботи значення. Якщо шуруповерт досягне максимального встановленого значення крутного моменту, спрацює запобіжна муфта, і в цьому випадку необхідно припинити закручування. Якщо пристрій оснащений функцією свердління з ударом, на кільці налаштувань є символ молотка. При установці кільця на символі молотка вмикається ударний механізм. Свердління з ударом слід використовувати для свердління отворів в бетоні, однак, воно не застосовується для виконання отворів в дереві або пластику. При використанні інструмента для свердління отворів кільце необхідно встановити на символ свердла або молотка, це відключить запобіжну муфту, і на свердло буде передаватися максимальний крутний момент. Увага! При свердлінні не можна встановлювати кільце в положення з цифрами. Спрацьовування запобіжної муфти під час свердління може призвести до пошкодження матеріалу або свердла, а також підвищує ризик отримання травми. Установка свердел у патроні Необхідно вибрати свердло з циліндричним хвостовиком, що відповідатиме даній роботі. Вставити свердло в патрон. Затягнути патрон вручну, надійно закріпивши свердло (V). Встановити максимальний крутний момент. Ручку настройки крутного моменту встановити на символ свердла або

Вибір напрямку обертів Реверсивний перемикач привести у положення R (праві оберти) або L (ліві оберти) (VI). Увага! Змінити оберти можна лише за умови, що пристрій відєднаний від мережі живлення! Забороняється змінювати35 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

оберти під час роботи дрилі з шуруповертом! Кріплення насадок-викруток у свердлувальному патроні В отвір у свердлувальному патроні вставити патрон для насадок, а потім насадку, що відповідає даній роботі (VII). Підготовка до роботи Перед початком роботи: Закріпити матеріал обробки у лещатах або за допомогою столярних затисків. Стосувати робочі інструменти, які відповідають видам робіт, що ведуться. Подбати про те, щоб вони були наточеними та у доброму стані. Одягнути робочий одяг та засоби захисту зору і слуху. Взяти пристрій двома руками (VIII) Прийняти стабільну та надійну позу. Увімкнути пристрій, натискаючи пальцем на електровимикач. Увага! Якщо під час роботи чути підозрілий галас, тріск, запах і.т.д., то необхідно негайно вимкнути пристрій та вийняти з нього акумулятор. КОРИСТУВАННЯ ПРИСТРОЄМ Увага! Під час користування пристроєм необхідно користуватися засобами захисту слуху! Праві та ліві оберти Праві оберти використовуються під час свердлування свердлами правого ходу загального вжитку. Ліві оберти використовуються у випадку, коли свердло правого ходу застрягне у матеріалі, а також під час викручування шурупів. У випадку викручування шурупів слід увімкнути мінімальні оберти. Свердлування деревини Перед свердлуванням отвору рекомендується закріпити матеріал обробки у лещатах або за допомогою столярних затис- ків, а потім кернером або цвяхом зазначити точку свердлування. У свердлувальний патрон вставити відповідне свердло, вибрати оберти, підєднати пристрій до акумулятора та почати свердлування. У випадку свердлування наскрізних отворів рекомендується підкласти під матеріал деревяний брусок, завдяки чому краї отвору не будуть розбризканими. У випадку свердлування отворів великого діаметру рекомендується раніше просвердлувати менший отвір з метою на-

Свердлування металів Обовязково надійно зафіксувати матеріал обробки. У випадку тонкої бляхи рекомендується підкласти під неї деревяний брусок, щоб уникнути небажаних загинів і.т.д. Потім кернером зазначити точку майбутнього отвору та розпочати сверд-

Слід користуватися свердлами для металу. У випадку свердлування білого чавуну рекомендується користуватися сверд- лами з наконечниками з твердих сплавів. У випадку свердлування отворів великого діаметру рекомендується раніше просвердлувати менший отвір з метою наведення. У випадку свердлування сталі з метою охолодження слід корстуватися машинним маслом. У випадку алюмінію охолоджувати свердло терпентином або парафіном. У випадку свердлування латуні, міді або чавуну не слід застосовувати охолоджувальні засоби. З метою охолодження часто виймати свердло з матеріалу, щоб воно вистигло. Свердлування керамічних матеріалів Свердлування твердих, монолітних матеріалів (бетон, тверда цегла, камінь, мармур і.т.д.) Стосується лише пристрою з функцією удару. Перед виконанням потрібного отвору просвердлувати без удару менший отвір. Потрібний отвір срердлувати з увімкнутою функцією удару. Користуватися ударними свердлами з твердих сплавів, у доброму стані. Свердлування плитки, мякої цегли, штукатурки і.т.д Слід користуватися ударними свердлами, але не вмикати удар (якщо пристрій оснащений відповідною функцією). Під час свердлування сильно та рівномірно натискати на дрилю. Періодично виймати свердло з отвору, щоб усунути з нього пил та відходи. Користування пристроєм під час вкручування та викручування шурупів У випадку таких робіт рекомендується увімкнути якомога нижчі оберти та користуватися відповідними насадками.

можна вставити безпосередньо у свердлувальний патрон або за допомогою спеціального магнітного патрона.36 ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Щоб викрутити шуруп, потрібно перемкнути дрилю на ліві оберти (L). Користування приставками Забороняється користуватися пристроєм як приводом робочих приставок. Додаткові вказівки Під час роботи не натискати занадто сильно на матеріал обробки та не робити різких рухів, щоб не викликати пошкоджен- ня робочого інструмента та дрилі. Слід робити регулярні перерви під час роботи. Забороняється перевантажувати пристрій, температура його зовнішніх поверхностей не може перевищувати 60

Після заврешення роботи вимкнути дрилю, вийняти акумулятор та провести огляд і консервацію. Повне значення колихання, що заявляється вимірювалося за допомогою стандартного методу дослідження і ним можна користуватися для порівняння одного інструменту з другим. Повним значенням колихань, що заявляється можна користу- ватися для вступної оцінки експозиції. Увагa! Eмісія колихань підчас роботи з інструментом може відрізнятися від заявленого значення, залежно від способу користування інструментом. Увагa! Слід визначити засоби безпеки, що будуть захищати оператора, які основані на оцінці нараження в дійсних умовах користування (враховуючи у це усі частини робочого циклу, як наприклад час коли інструмент вимкнутий або працює на неробочому ході, також час активації). КОНСЕРВАЦІЯ ТА ОГЛЯД УВАГА! Перед початком регулювання, технічного обслуговування або консервації слід вийняти штепсель приладу з гнізда електромережі. Після завершення роботи слід перевірити технічний стан електроприладу шляхом зовнішнього огляду та оцінки: корпуса та рукоятки, електропровода з штепселем і відгинкою, роботи електричного вимикача, прохідності венти- ляційних щілин, іскрення щіток, рівня шуму при роботі підшипників та передачі, запуска та рівномірності роботи. Протягом гарантійного періоду користувач не може проводити додатковий монтаж електроприладів або заміну будь-яких елементів та частин, оскільки це викликає втрату гарантійних прав. Всілякі перебої, викриті під час огляду або роботи, є сигналом до проведення ремонту у сервісному пункті. Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 MPa), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.37 ORIGINALI INSTRUKCIJA
