ПОСІБНИК КОРИСТУВАЧА FSP 600 LVLP METABO

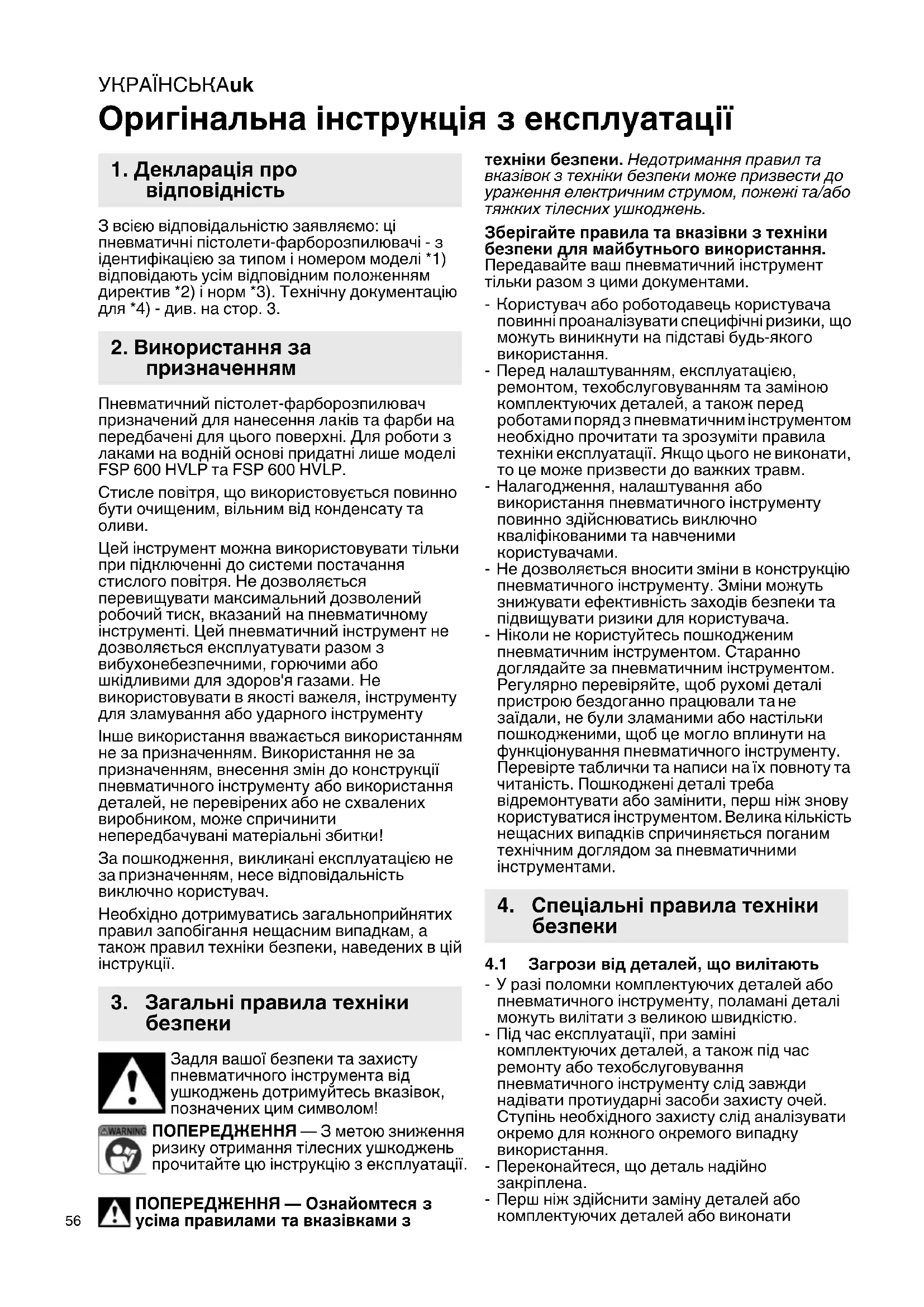

Оригінальна інструкція з експлуатації З всією відповідальністю заявляємо: ці пневматичні пістолети-фарборозпилювачі - з ідентифікацією за типом і номером моделі *1) відповідають усім відповідним положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3. Пневматичний пістолет-фарборозпилювач призначений для нанесення лаків та фарби на передбачені для цього поверхні. Для роботи з лаками на водній основі придатні лише

FSP 600 HVLP та FSP 600 HVLP. Стисле повітря, що використовується повинно бути очищеним, вільним від конденсату та

Цей інструмент можна використовувати тільки при підключенні до системи постачання стислого повітря. Не дозволяється перевищувати максимальний дозволений робочий тиск, вказаний на пневматичному інструменті. Цей пневматичний інструмент не дозволяється експлуатувати разом з вибухонебезпечними, горючими або шкідливими для здоров'я газами. Не використовувати в якості важеля, інструменту для зламування або ударного інструменту Інше використання вважається використанням не за призначенням. Використання не за призначенням, внесення змін до конструкції пневматичного інструменту або використання деталей, не перевірених або не схвалених виробником, може спричинити непередбачувані матеріальні збитки! За пошкодження, викликані експлуатацією не

призначенням, несе відповідальність виключно користувач. Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції. Задля вашої безпеки та захисту пневматичного інструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом! ПОПЕРЕДЖЕННЯ — З метою зниження ризику отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації. ПОПЕРЕДЖЕННЯ — Ознайомтеся

усіма правилами та вказівками з техніки безпеки. Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень. Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте ваш пневматичний інструмент тільки разом з цими документами. - Користувач або роботодавець користувача повинні проаналізувати специфічні ризики, що можуть виникнути на підставі будь-якого використання. - Перед налаштуванням, експлуатацією, ремонтом, техобслуговуванням та заміною комплектуючих деталей, а також перед роботами поряд з пневматичним інструментом необхідно прочитати та зрозуміти правила техніки експлуатації. Якщо цього не виконати, то це може призвести до важких травм. - Налагодження, налаштування

використання пневматичного інструменту повинно здійснюватись виключно кваліфікованими та навченими користувачами. - Не дозволяється вносити зміни в конструкцію пневматичного інструменту. Зміни можуть знижувати ефективність заходів безпеки та підвищувати ризики для користувача. - Ніколи не користуйтесь пошкодженим пневматичним інструментом. Старанно доглядайте за пневматичним інструментом. Регулярно перевіряйте, щоб рухомі деталі пристрою бездоганно працювали та

заїдали, не були зламаними або настільки пошкодженими, щоб це могло вплинути на функціонування пневматичного інструменту. Перевірте таблички та написи на їх повноту та читаність. Пошкоджені деталі треба відремонтувати або замінити, перш ніж знову користуватися інструментом. Велика кількість нещасних випадків спричиняється поганим технічним доглядом за пневматичними інструментами.

4.1 Загрози від деталей

, що вилітають - У разі поломки комплектуючих деталей або пневматичного інструменту, поламані деталі можуть вилітати з великою швидкістю. - Під час експлуатації, при заміні комплектуючих деталей, а також під час ремонту або техобслуговування пневматичного інструменту слід завжди надівати протиударні засоби захисту очей. Ступінь необхідного захисту слід аналізувати окремо для кожного окремого випадку використання. - Переконайтеся, що деталь надійно закріплена. - Перш ніж здійснити заміну деталей або комплектуючих деталей або виконати

3. Загальні правила техніки

4. Спеціальні правила техніки

безпекиУКРАЇНСЬКА uk

техобслуговування або очищення, слід від'єднати пневматичний інструмент від системи постачання стислого повітря. - Переконайтеся, що для інших осіб також відсутні загрози.

4.2 Загрози під час експлуатації

- Зберігайте стійке положення та завжди тримайте рівновагу. - Запобігайте ненавмисному вмиканню пристрою. У разі переривання подачі стислого повітря, пневмоінструмент слід вимкнути клавішею вмикання/вимикання.

особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Застосування особистого захисного спорядження, як напр., захисних рукавичок, захисного одягу, маски, спецвзуття, що не ковзається або засобів захисту слуху, залежно від типу та характеру використання пристрою, зменшує ризик травм й тому рекомендується.

4.3 Загрози від рухів, що повторюються

- Під час роботи с пневмоінструментом можуть спостерігатись неприємні відчуття у долонях, руках, плечах, в області шиї або в інших частинах тіла. - Для роботи з пневмоінструментом прийміть комфортне положення, слідкуйте за надійним утримуванням та уникайте несприятливих положень або таких, в яких важко утримувати рівновагу. Під час тривалої роботи користувач повинен змінювати положення тулуба, що

уникнути неприємних відчуттів та стомленості. - Якщо у користувача спостерігаються такі симптоми, як тривале нездужання, ускладнення, підвищене серцебиття, болі, поколювання, глухота, печія або оніміння, то ці ознаки не можна ігнорувати. Користувач повинен повідомити про це свого роботодавця та проконсультуватись у кваліфікованого

деталями, витратними матеріалами

закріпити або замінити комплектуючу деталь, від'єднайте пневмоінструмент від системи подачі стислого

- Використовуйте тільки такі комплектуючі деталі, витратні матеріали, які призначені для цього пристрою та відповідають вимогам і параметрам цієї інструкції з експлуатації.

4.5 Загрози на робочому місці

- Основними причинами травмування є зісковзування, спотикання та падіння. Слідкуйте за поверхнями, які

використання пневмоінструмента можуть стати слизькими, та пам'ятайте про загрозу спіткнутися через повітряний шланг. - Обережно пересувайтесь у невідомому навколишньому просторі. Там можуть існувати приховані загрози викликані силовим кабелем або іншими лініями живлення. - Пневмоінструмент не призначений для використання у вибухонебезпечних атмосферах та не ізольований від контакту з електричними джерелами

- Пил та пара, що утворюються під час використання пневмоінструменту можуть спричинити погіршення стану здоров'я (як наприклад, рак, вроджені дефекти, астма та/ або дерматити); тому необхідно обов'язково провести аналіз ризиків щодо цих загроз та реалізувати відповідні механізми врегулювання. - При аналізі ризиків необхідно враховувати

пил, що утворюються під час використання пневмоінструменту, так й можливо вже існуючий пил, який циркулює навкруги. - Щоб скоротити утворення пилу та парів до мінімуму, пневматичний інструмент слід експлуатувати та технічно обслуговувати згідно рекомендацій, що містяться в чинному керівництві. - Відпрацьоване повітря слід відводити так, щоб скоротити до мінімуму завихрення

середовищі, насиченому пилом. - У разі утворення пилу та парів, головне завдання полягає у тому, щоб контролювати їх локальне утворення. - Витратні матеріали слід підбирати згідно рекомендацій чинного керівництва, технічно обслуговувати та міняти, щоб уникнути непотрібного підвищення утворення пилу та

- Користуйтесь спорядженням для захисту дихальних шляхів згідно інструкцій

роботодавця або згідно вимог з охорони праці та здоров'я. - Робота з певними матеріалами призводить до утворення пилу та парів, які можуть утворювати потенційно вибухонебезпечне середовище.

4.7 Додаткові вказівки з техніки безпеки

- Стисле повітря може спричиняти серйозні

- Коли пневмоінструмент не використовується, то перед заміною комплектуючих деталей або

проведенням ремонтних робіт необхідно завжди перекривати подачу стислого повітря, видалити повітря з повітряного шлангу та від'єднати пневмоінструмент від системи подачі стислого

- Ніколи не направляйте повітряний потік на себе або на інших осіб. - Шланги, які під тиском кидає в різні боки, можуть спричиняти серйозні травми. Тому завжди перевіряйте, чи не пошкоджені шланги та їх елементи кріплення та чи не прослаблені

- Під'єднайте пневмоінструмент до системи постачання стислого повітря через швидкорознімне з’єднання.УКРАЇНСЬКАuk

- Необхідно забезпечити, щоб на пневмоінструменті не перевищувався вказаний максимальний тиск. - Ніколи не тримайте пневматичні інструменти

4.8 Додаткові правила техніки безпеки

- При потребі дотримуйтеся спеціальних приписів з охорони праці або правил із запобігання нещасним випадкам при поводженні з компресорами та пневматичними інструментами. - Забезпечте, щоб не перевищувався вказаний у технічних характеристиках максимальний

- Не користуйтесь цим інструментом, якщо не можете сконцентруватись. Будьте уважним, слідкуйте за тим, що ви робите, та будьте обережними під час роботи з пневмоінструментом. Не користуйтеся інструментом, якщо ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні інструментом може призвести

серйозних травм. - Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. - Тримайте пневматичні інструменти подалі від

- Не зберігайте інструмент на відкритій місцевості або у вологих приміщеннях без відповідного захисту. - Захищайте пневмоінструмент, особливо штуцер стислого повітря та елементи керування від пилу та бруду. - Захищайте себе та навколишнє середовище від небезпеки нещасного випадку шляхом прийнятних запобіжних заходів. - Пістолет-фарборозпилювач не придатний для обробки продуктів харчування та медикаментів. - Не паліть та не створюйте іскор, не запалюйте

- Обов'язково слідкуйте за тим, щоб робоче приміщення добре провітрювалось. - Надівайте захисний одяг, особливо захисну маску з фільтром з активованим вугіллям. - Не використовуйте пістолет- фарборозпилювач не за призначенням. - Будьте обережними із займистими матеріалами. - Приступайте до роботи лише відпочившим та сконцентрованим. - Не спрямовуйте пістолет-фарборозпилювач на людей або тварин. - З'єднання зі стислим повітрям лише

швидкорознімне з'єднання. - Налаштування робочого тиску повинне здійснюватись через редуктор. - В якості джерела енергії не використовувати кисень або горючі гази. - Перед техобслуговуванням від'єднати пристрій від джерела тиску. - Засоби чищення та залишки фарб утилізувати безпечно для довкілля. - Під час експлуатації а також під час техобслуговування та очищення

фарборозпилювача завжди надягайте дозволене захисне спорядження, що підходить для випадку використання. Надівайте придатні захисні рукавички, робочий одяг, окуляри та засоби захисту дихальних шляхів з фільтрувальним елементом, який підходить для відповідного випадку використання! - Існує небезпека вдихання матеріалів покриття або рідини для очищення (напр. при заміні сопла або під час робот з очищення)! При недостатньому захисному спорядженні це може мати важкі наслідки (напр. некрози, втрату кінцівок). Також існує небезпека інгаляції, контакту або абсорбування матеріалів покриття або рідин для очищення. Тому завжди забезпечуйте достатнє технічне або природне провітрювання! - Не працювати у вибухонебезпечних атмосферах. Не обробляти матеріали, які можуть утворювати вибухонебезпечні атмосфери. Переконайтеся,

використовується лише придатне стисле

Інформація позначена в цій інструкції з експлуатації наступним чином: Небезпека! Попередження про небезпеку травмування або шкоди для

Увага! Попередження про можливі матеріальні збитки.

4.9 Символи на пневмоінструменті

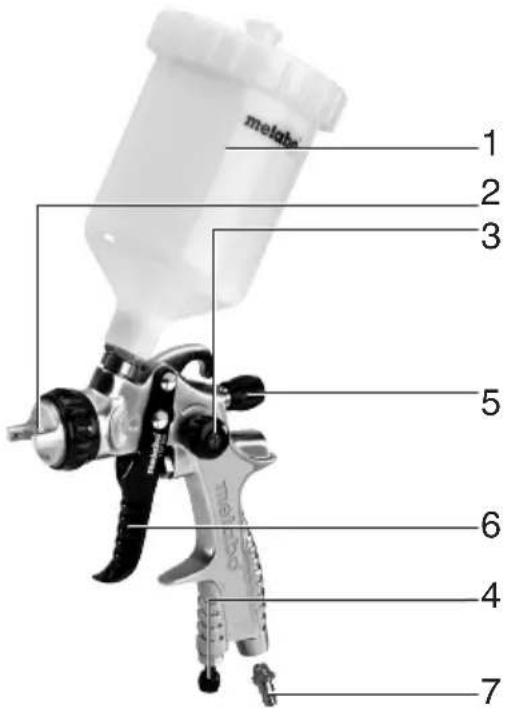

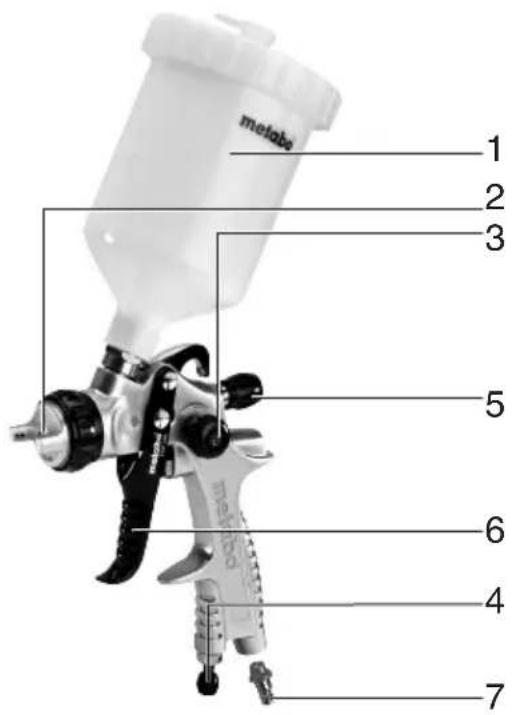

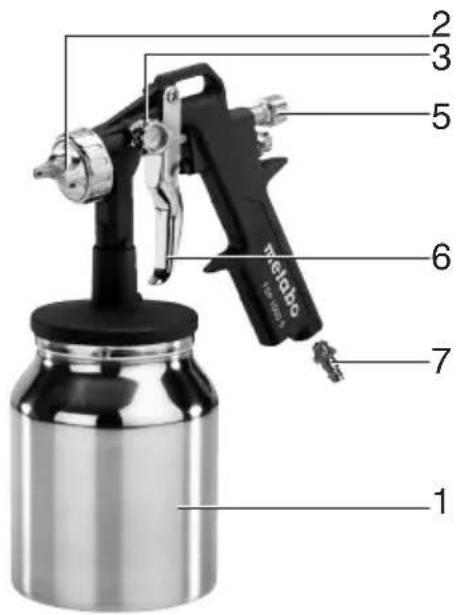

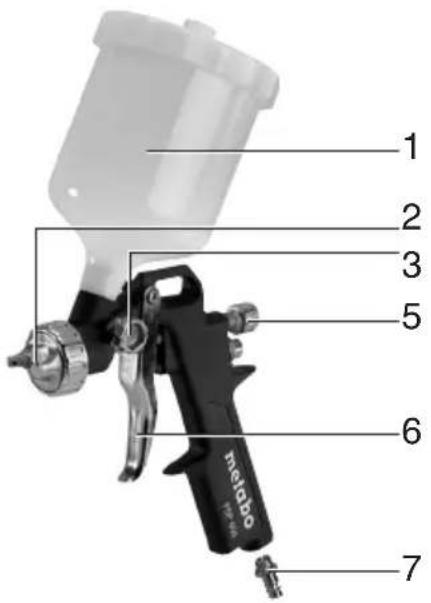

Перед початком роботи прочитати інструкцію з використання. Використання захисних окулярів Використання захисту органів слуху Див. стор.2. 1 Наливний/всмоктувальний

2 Розпилювальна головка 3 Регулювальний гвинт для круглого або плаского струменя * 4 Регулятор кількості повітря 5 Регулювальний гвинт кількості фарби 6 Спускний важіль 7 Вставний ніпель 1/4" *

• залежно від комплектації

6.1 Перед першою експлуатацією

Вкрутити вставний ніпель (7).

6. ЕксплуатаціяУКРАЇНСЬКА uk

6.2 Налаштування струменя фарби:

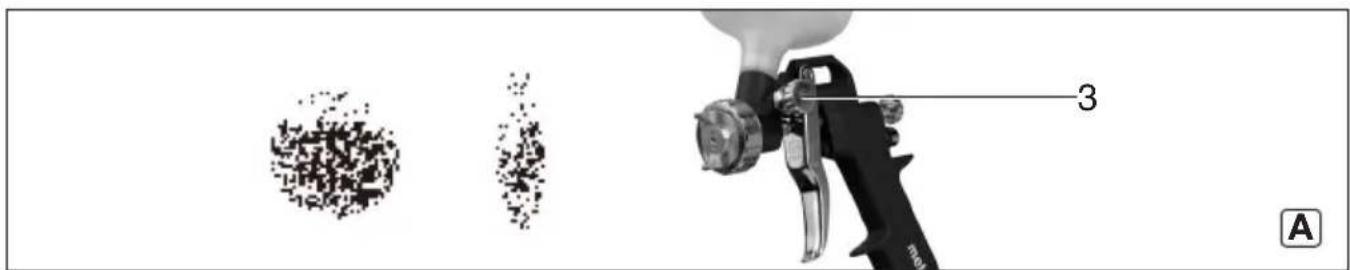

Круглий струмінь / плаский струмінь (залежно від комплектації): Налаштувати круглий або плаский струмінь регулювальним гвинтом (3). Див. мал. А на стор.

Круглий струмінь призначений для невеликих поверхонь, кутів та крайок. Плаский струмінь для великих поверхонь. Розпилювальну головку (2) можна плавно повертати у вертикальне або горизонтальне

Кількість фарби (швидкість використання): Налаштувати подачу кількості фарби регулювальним гвинтом (5). Відкрийте регулювальний гвинт (5) прибл. на 2 -

оберти та виконайте тестове розпилювання. Наступне відкритті регулювального гвинта (5) збільшує подачу фарби й тим самим збільшує швидкість використання. Закручування регулювального гвинта (5) зменшує подачу фарби й тим самим зменшує швидкість використання. З причини різних типів матеріалів регулювання кількості подачі фарби слід здійснювати під час використання пістолета-фарборозпилювача. HVLP (високий об'єм, низький

(залежно від комплектації) мінімальний робочий тиск 0,7 бар на насадках, ефективність передачі прибл. 70%. Мінімальне надлишкове розпилення, максимальна ефективність передачі при низькій витраті повітря; економія фарби становить до 30%. LVLP (низький об'єм, низький тиск): (залежно від комплектації) мінімальний робочий тиск 0,7 бар на насадках, ефективність передачі прибл. 73%. Низьке надлишкове розпилення, максимальна ефективність передачі при дуже низькій витраті

6.3 Використання пневмоінструменту

Для досягнення максимальної потужності пневмоінструменту використовуйте пневматичні шланги з внутрішнім діаметром мінімум 10 мм. Занадто малий внутрішній діаметр може суттєво зменшувати потужність. Увага! В трубопроводі стислого повітря не повинно бути конденсату. Увага! Стисле повітря, що використовується повинно бути очищеним, вільним від конденсату та

1. Слідкуйте за тим, щоб перед експлуатацією

регулятор кількості повітря (4) (залежно від комплектації) був повністю відкритий. Під час експлуатації за його допомоги можна точно налаштувати кількість повітря.

2. Налаштувати робочий тиск (вимірюється на

впускному отворі повітря при увімкнутому пневмоінстументі). Максимально дозволений робочий тиск див. у главі "Технічні характеристики". Занадто високий робочий тиск призводить до занадто сильного точного розподілення матеріалу та сприяє швидкому випаровуванню рідини. Поверхні стають шорсткими з поганою адгезійною властивістю. Якщо робочий тиск занадто низький, то матеріал розпилюється недостатньо. Поверхні стають хвилястими та виникають сліди патьоків.

3. Під'єднайте пневмоінструмент до системи

постачання стислого повітря через швидкорознімне з’єднання.

підготування фарби дотримуйтесь інструкцій виробника. Налийте фарбу у бачок (1). Накрийте кришкою.

5. Розпочніть експлуатацію пістолету-

фарборозпилювача натиснувши на спускний важіль (6).

6. Налаштуйте струмінь фарби (див. розділ

7. Тримайте пістолет-розпилювач на однаковій

відстані від об'єкту. Відстань розпилювання прибл. 10-15 см.

Небезпека! Перед будь-якими роботами на інструменті від'єднати з'єднання зі стислим повітрям. Небезпека! Описані в цьому розділі роботи з технічного обслуговування і ремонту дозволяється виконувати тільки

При раптовому блокуванні або при незадовільній формі розпилювання очистіть

- Очищений пістолет-фарборозпилювач при наступному використанні гарантує безпроблемну роботу. - Ретельно очищуйте

фарборозпилювач одразу після його використання. Небезпека! Не використовуйте розчинники на галогенній основі, які містять вуглеводень (1.1.1 трихлорметил, етилхлорид інш.), оскільки вони можуть вступати у хімічну реакцію з деякими матеріалами пістолета-фарборозпилювача, що може викликати небезпечні реакції. Увага! Не занурювати пістолет- фарборозпилювач у розчинник. - Усі рухому деталі періодично необхідно змащувати оливою

- Якщо під час очищення знімається сопло, то різьбу, як і ущільнення необхідно змастити. Не використовуйте мастильні матеріали, що містять силікони.

7. Очищення, технічне

обслуговування і доглядУКРАЇНСЬКАuk

- Зберігайте пневмоінструмент(и) тільки у сухих приміщеннях. - Забезпечуйте надійність пневмоінструмента шляхом регулярного техобслуговування. - Перевірити міцність положенні різьбових з'єднань, у разі потреби затягнути. - Уникайте контактів з небезпечними субстанціями, які осіли на інструменті. Носіть придатні засоби індивідуального захисту та видаляйте небезпечні субстанції шляхом придатних заходів перед техобслуговуванням.

Використовуйте тільки оригінальне приладдя Metabo. Використовуйте тільки такі комплектуючі деталі, які призначені для цього пневмоінструменту та відповідають вимогам і параметрам цієї інструкції з експлуатації. Розпилювальна форсунка та голка форсунки вважаються швидкозношувальними деталями. Тому ми радимо завжди тримати в запасі запасний комплект форсунки. Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі

Небезпека! Ремонт пневмоінструменту дозволяється виконувати тільки спеціалістам! Для ремонту пневмоінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com. Списки запасних частин можна завантажити на сайті www.metabo.com. Дотримуйтеся національних правил безпечної утилізації і переробки відпрацьованих пневматичних інструментів, пакувальних матеріалів і приладдя. Для людей та навколишнього середовища не повинно виникати загроз. Пояснення до даних, наведених на стор. 3. Залишаємо за собою право на технічні зміни.

max. = дозволений максимальний робочий

p=робочий тиск D=діаметр форсунки

= об'єм наливного бачка

= об'єм всмоктувального бачка

= діаметр шлангу (внутрішній) C=з’єднувальна різьба A=розміри: довжина х ширина х висота m=вага На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами. Значення емісії шуму Ці значення дозволяють оцінювати і порівнювати емісію шуму різних інструментів. Залежно від умов експлуатації, стану інструмента або робочих інструментів фактичне навантаження може бути вище або нижче

оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму. Рівень шуму (EN ISO 14462)

=рівень звукового тиску

=рівень звукової потужності

= коефіцієнт похибки вимірювання Використовуйте захисні навушники!

11. Технічні характеристикиMetabowerke GmbH
